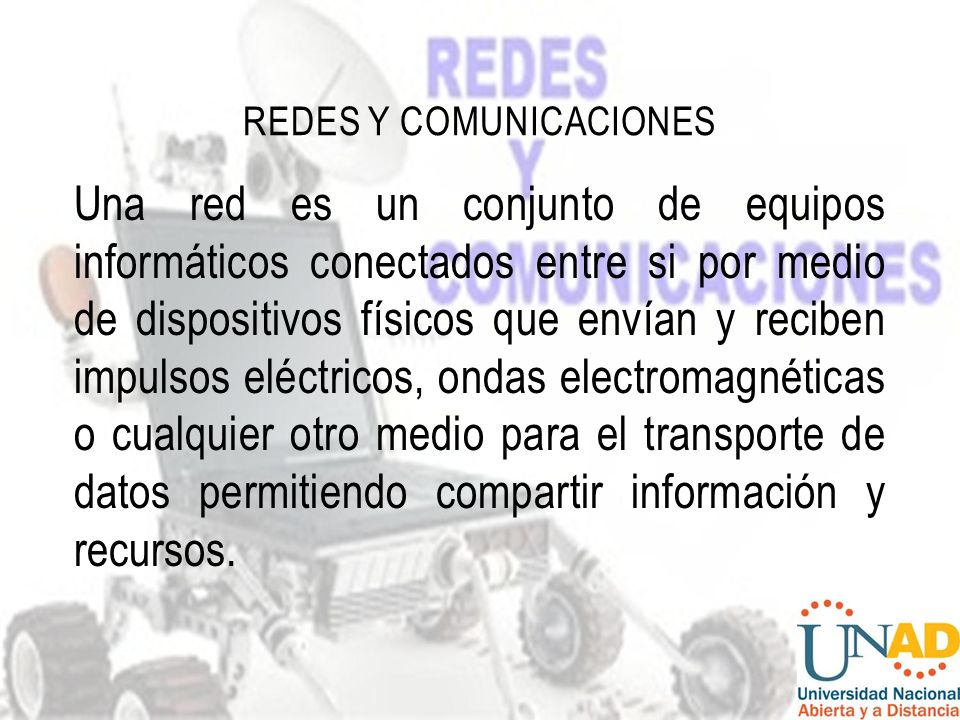

2 REDES Y COMUNICACIONES Una red es un conjunto de equipos informáticos conectados entre si por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos permitiendo compartir información y recursos.

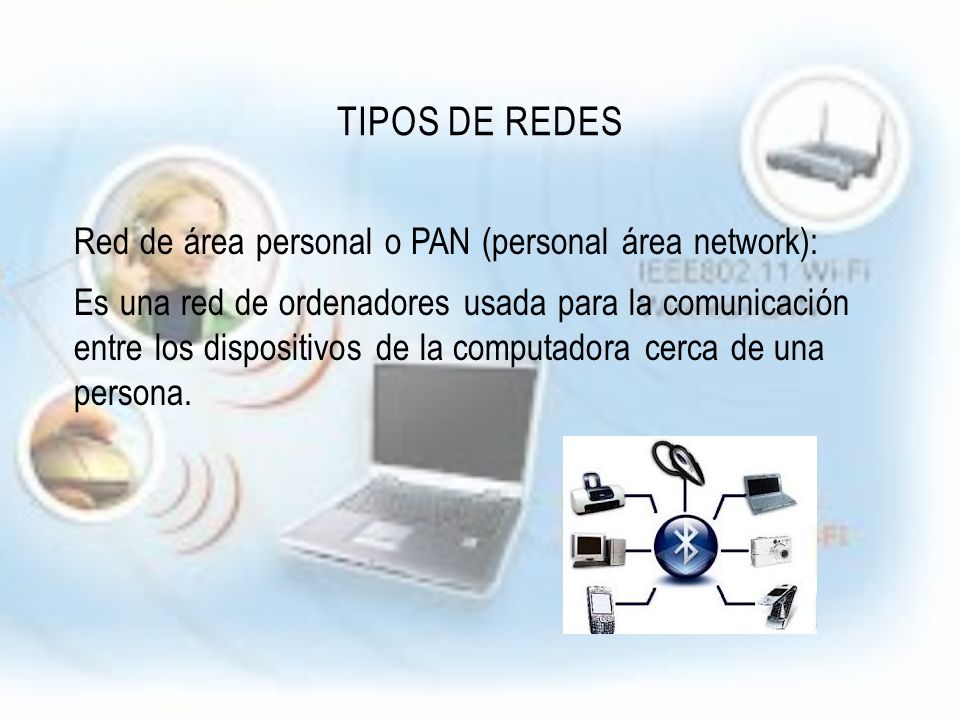

3 TIPOS DE REDES Red de área personal o PAN (personal área network): Es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora cerca de una persona.

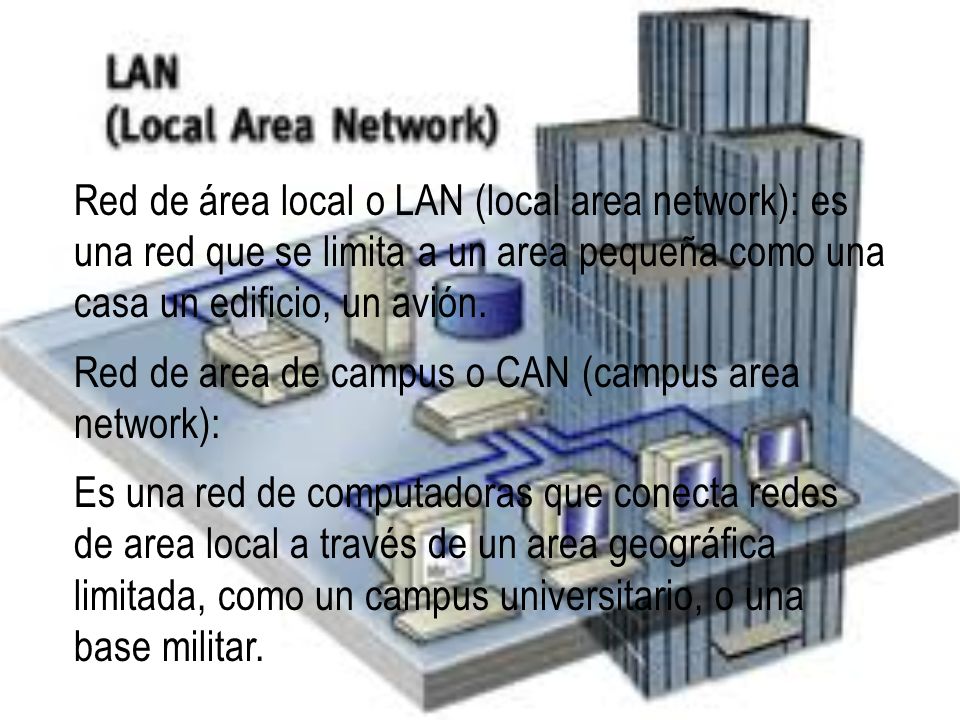

4 Red de área local o LAN (local area network): es una red que se limita a un area pequeña como una casa un edificio, un avión. Red de area de campus o CAN (campus area network): Es una red de computadoras que conecta redes de area local a través de un area geográfica limitada, como un campus universitario, o una base militar.

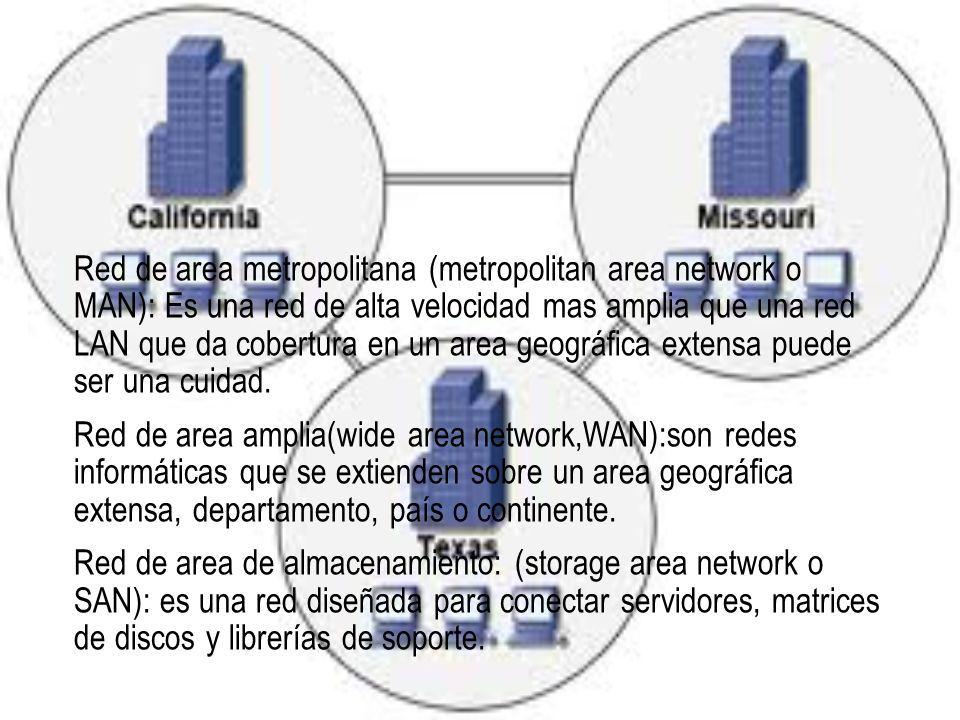

5 Red de area metropolitana (metropolitan area network o MAN): Es una red de alta velocidad mas amplia que una red LAN que da cobertura en un area geográfica extensa puede ser una cuidad. Red de area amplia(wide area network,WAN):son redes informáticas que se extienden sobre un area geográfica extensa, departamento, país o continente. Red de area de almacenamiento: (storage area network o SAN): es una red diseñada para conectar servidores, matrices de discos y librerías de soporte.

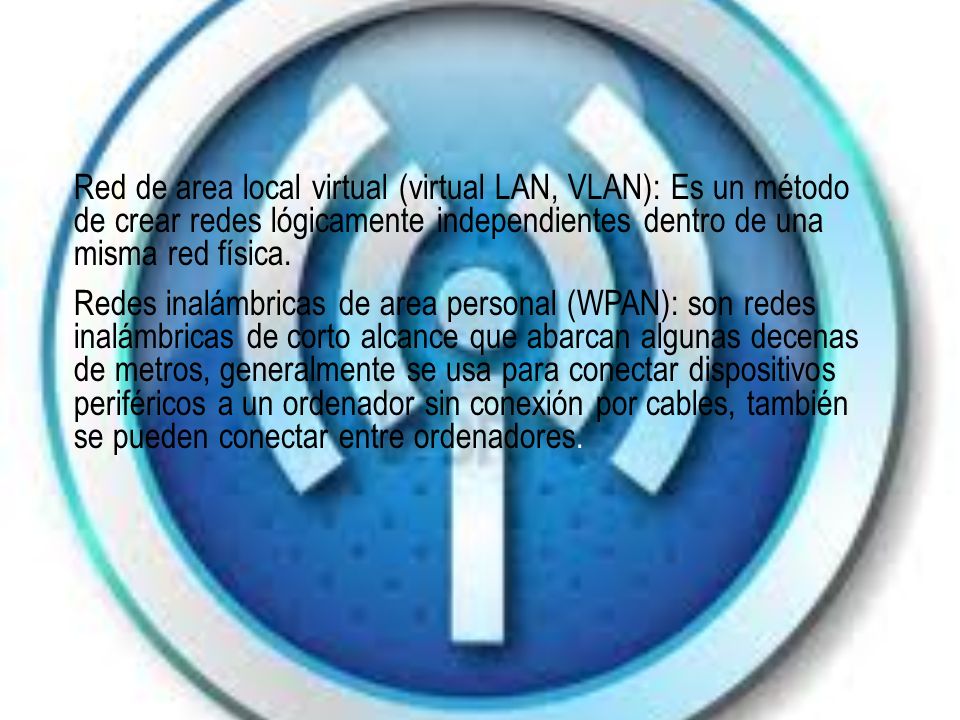

6 Red de area local virtual (virtual LAN, VLAN): Es un método de crear redes lógicamente independientes dentro de una misma red física. Redes inalámbricas de area personal (WPAN): son redes inalámbricas de corto alcance que abarcan algunas decenas de metros, generalmente se usa para conectar dispositivos periféricos a un ordenador sin conexión por cables, también se pueden conectar entre ordenadores.

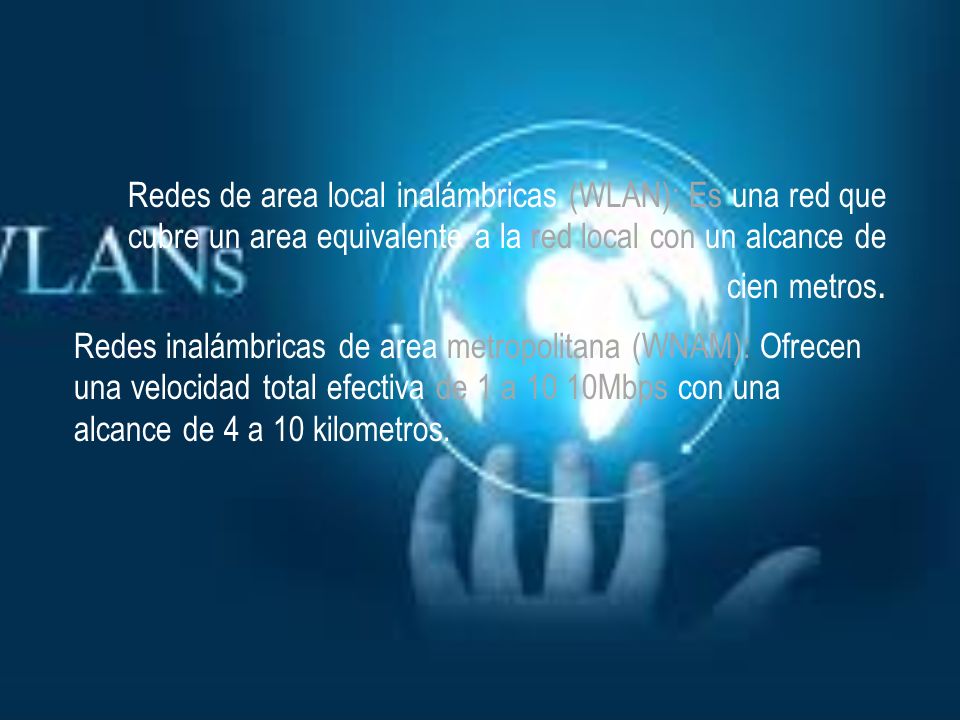

7 Redes de area local inalámbricas (WLAN): Es una red que cubre un area equivalente a la red local con un alcance de cien metros. Redes inalámbricas de area metropolitana (WNAM): Ofrecen una velocidad total efectiva de 1 a 10 10Mbps con una alcance de 4 a 10 kilometros.

8 INTERNET El internet es la gran red de redes a nivel global que nos permite compartir y obtener toda clase de información en cualquier formato y además lo podemos usar en diferentes aplicaciones como como redes sociales, multimedia, comunicarnos gratis por skype usando el chat, por voz y video.

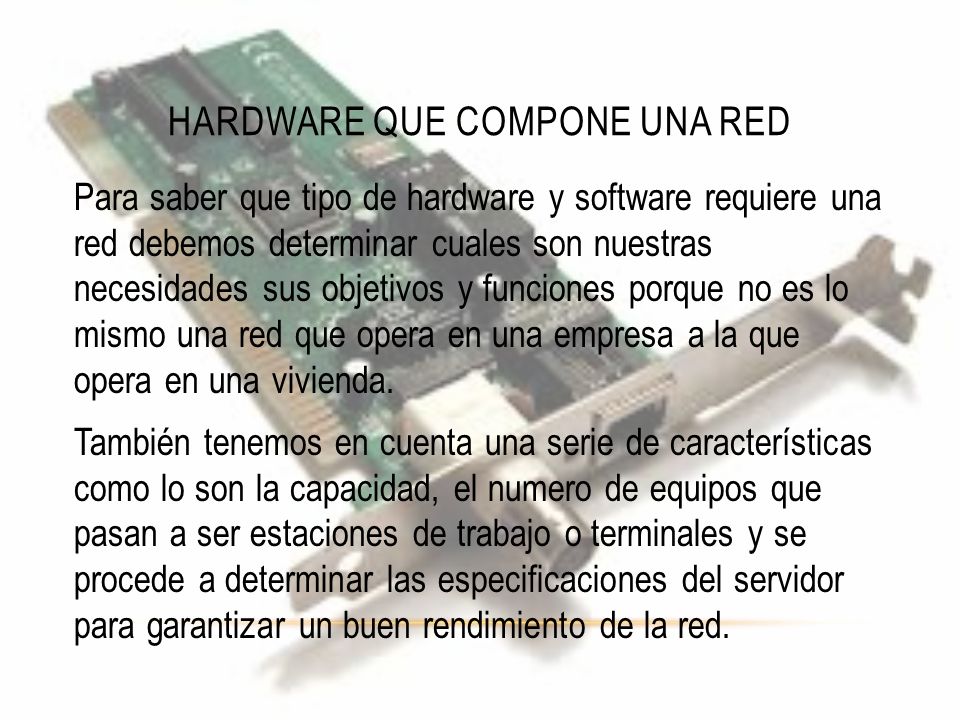

9 HARDWARE QUE COMPONE UNA RED Para saber que tipo de hardware y software requiere una red debemos determinar cuales son nuestras necesidades sus objetivos y funciones porque no es lo mismo una red que opera en una empresa a la que opera en una vivienda. También tenemos en cuenta una serie de características como lo son la capacidad, el numero de equipos que pasan a ser estaciones de trabajo o terminales y se procede a determinar las especificaciones del servidor para garantizar un buen rendimiento de la red.

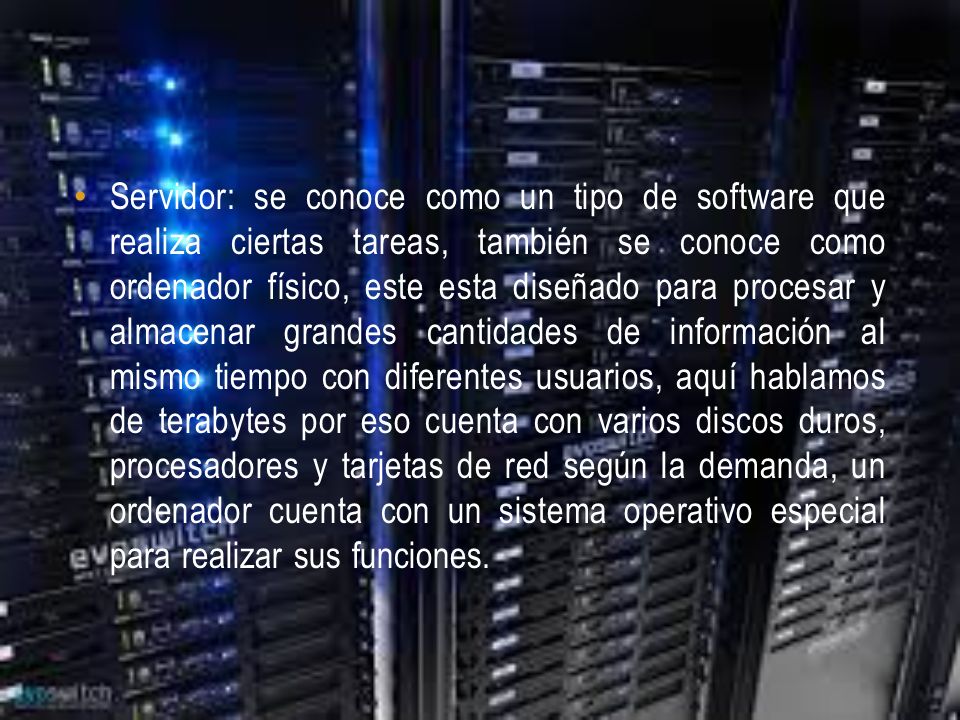

10 Servidor: se conoce como un tipo de software que realiza ciertas tareas, también se conoce como ordenador físico, este esta diseñado para procesar y almacenar grandes cantidades de información al mismo tiempo con diferentes usuarios, aquí hablamos de terabytes por eso cuenta con varios discos duros, procesadores y tarjetas de red según la demanda, un ordenador cuenta con un sistema operativo especial para realizar sus funciones.

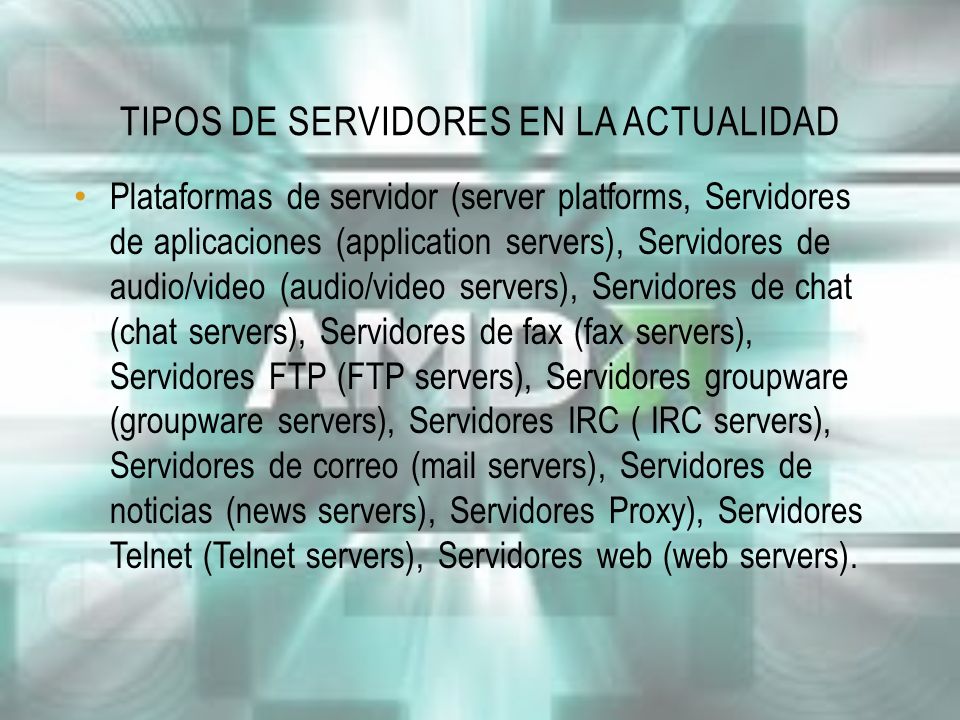

11 TIPOS DE SERVIDORES EN LA ACTUALIDAD Plataformas de servidor (server platforms, Servidores de aplicaciones (application servers), Servidores de audio/video (audio/video servers), Servidores de chat (chat servers), Servidores de fax (fax servers), Servidores FTP (FTP servers), Servidores groupware (groupware servers), Servidores IRC ( IRC servers), Servidores de correo (mail servers), Servidores de noticias (news servers), Servidores Proxy), Servidores Telnet (Telnet servers), Servidores web (web servers).

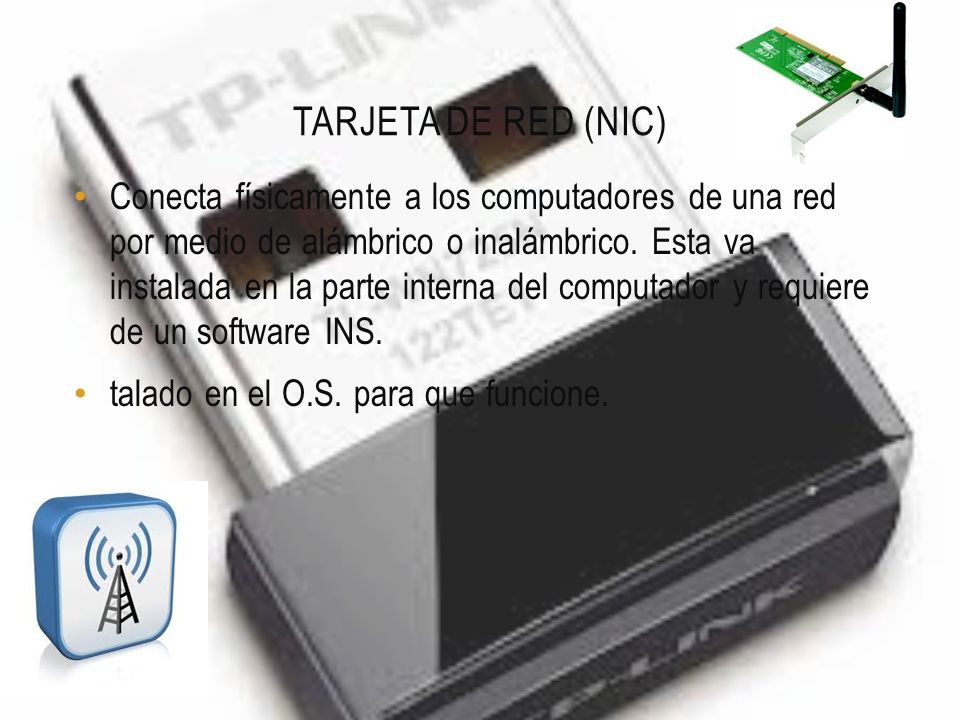

12 TARJETA DE RED (NIC) Conecta físicamente a los computadores de una red por medio de alámbrico o inalámbrico. Esta va instalada en la parte interna del computador y requiere de un software INS. talado en el O.S. para que funcione.

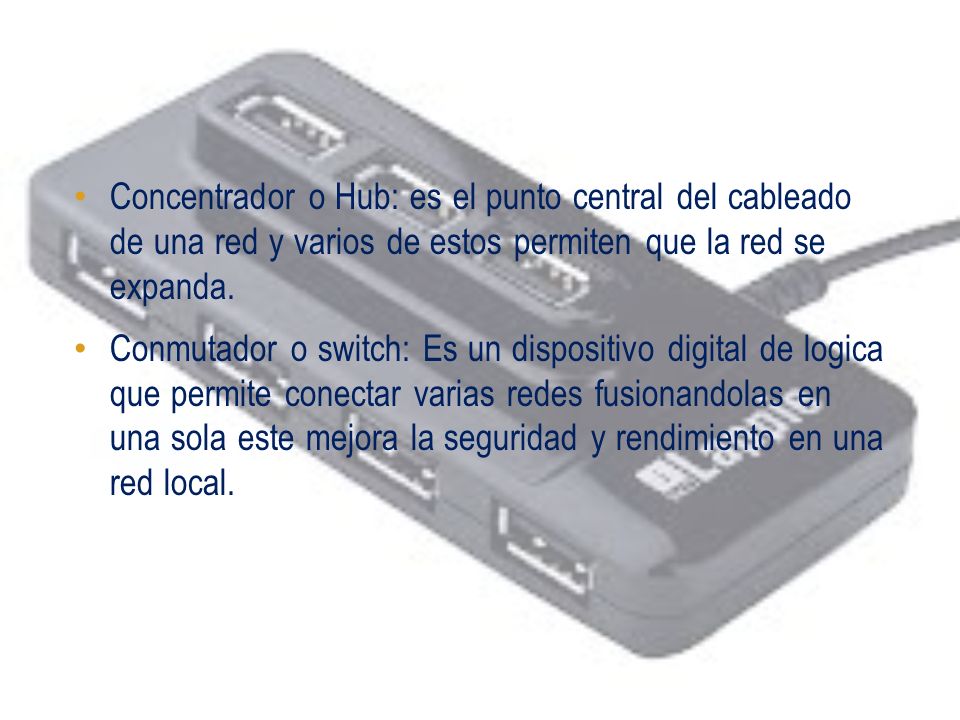

13 Concentrador o Hub: es el punto central del cableado de una red y varios de estos permiten que la red se expanda. Conmutador o switch: Es un dispositivo digital de logica que permite conectar varias redes fusionandolas en una sola este mejora la seguridad y rendimiento en una red local.

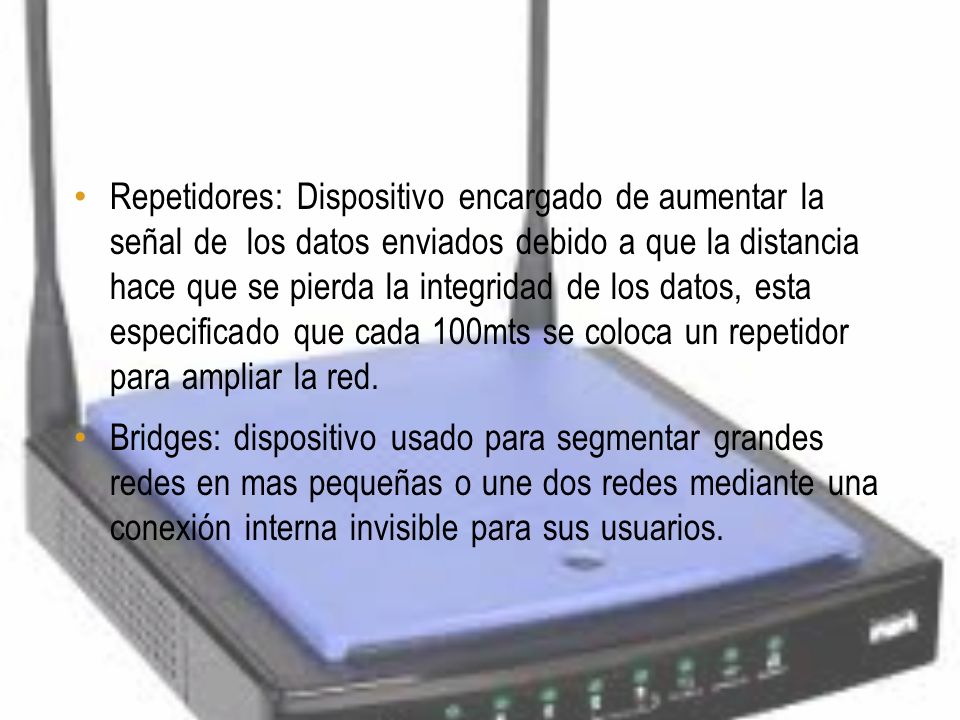

14 Repetidores: Dispositivo encargado de aumentar la señal de los datos enviados debido a que la distancia hace que se pierda la integridad de los datos, esta especificado que cada 100mts se coloca un repetidor para ampliar la red. Bridges: dispositivo usado para segmentar grandes redes en mas pequeñas o une dos redes mediante una conexión interna invisible para sus usuarios.

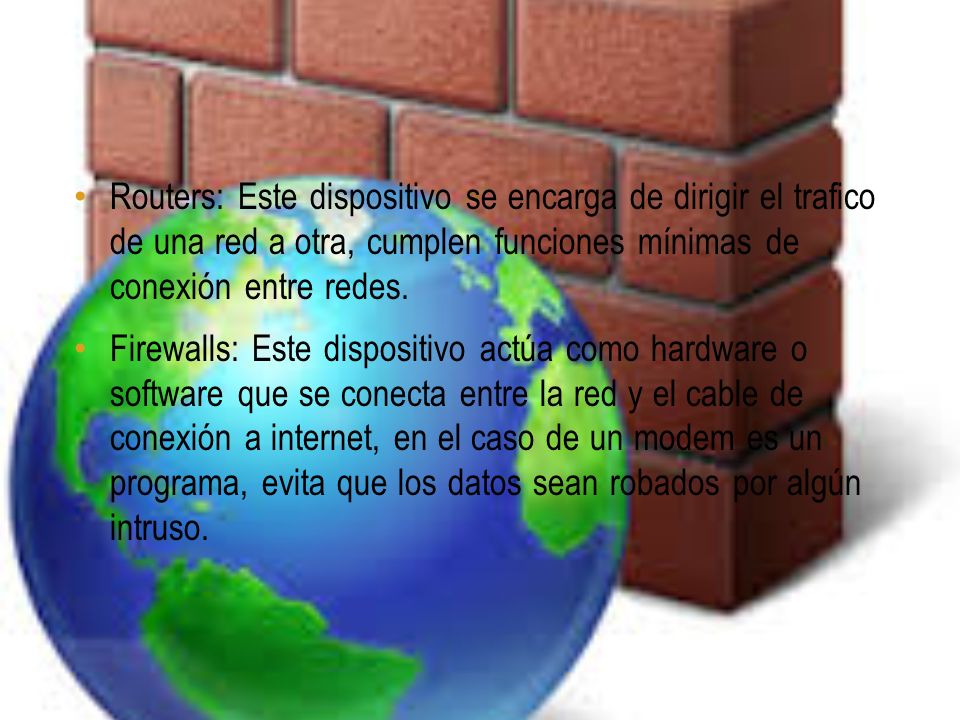

15 Routers: Este dispositivo se encarga de dirigir el trafico de una red a otra, cumplen funciones mínimas de conexión entre redes. Firewalls: Este dispositivo actúa como hardware o software que se conecta entre la red y el cable de conexión a internet, en el caso de un modem es un programa, evita que los datos sean robados por algún intruso.

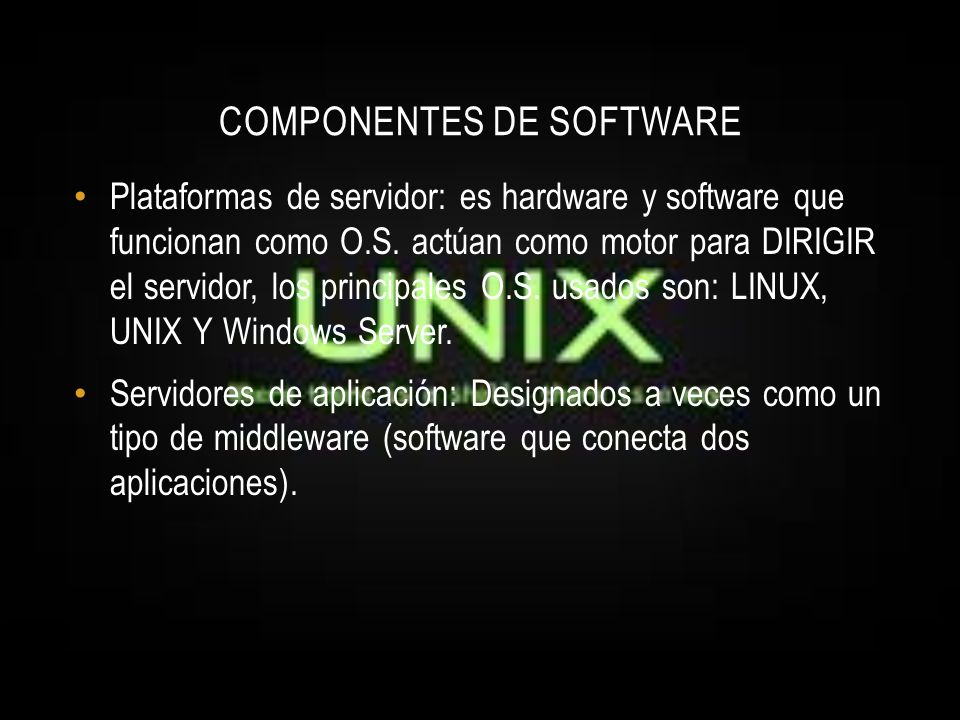

16 COMPONENTES DE SOFTWARE Plataformas de servidor: es hardware y software que funcionan como O.S. actúan como motor para DIRIGIR el servidor, los principales O.S. usados son: LINUX, UNIX Y Windows Server. Servidores de aplicación: Designados a veces como un tipo de middleware (software que conecta dos aplicaciones).

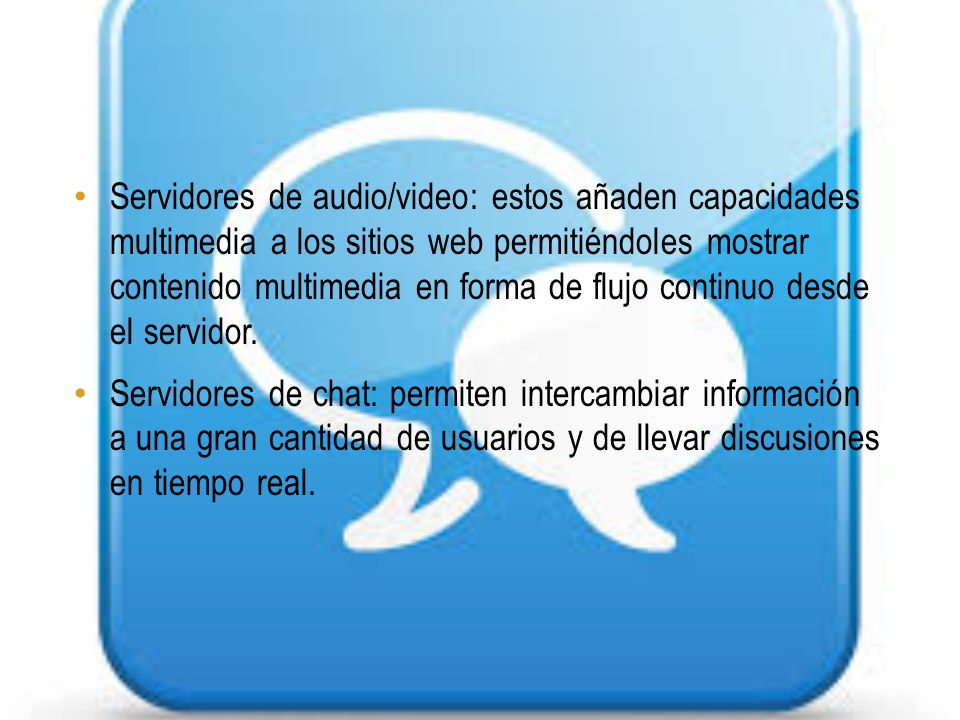

17 Servidores de audio/video: estos añaden capacidades multimedia a los sitios web permitiéndoles mostrar contenido multimedia en forma de flujo continuo desde el servidor. Servidores de chat: permiten intercambiar información a una gran cantidad de usuarios y de llevar discusiones en tiempo real.

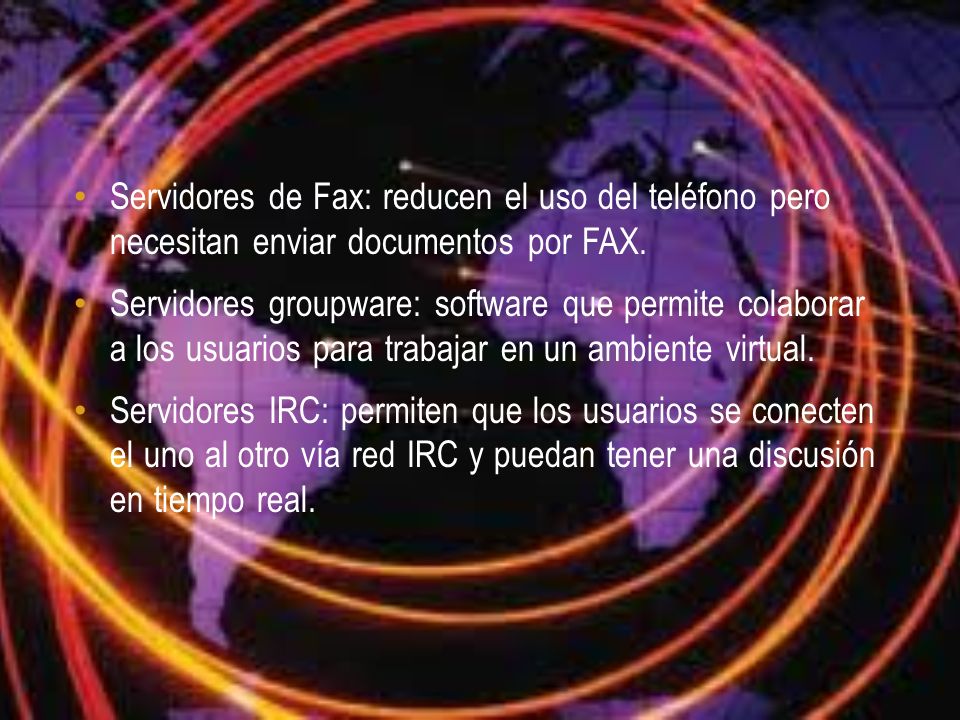

18 Servidores de Fax: reducen el uso del teléfono pero necesitan enviar documentos por FAX. Servidores groupware: software que permite colaborar a los usuarios para trabajar en un ambiente virtual. Servidores IRC: permiten que los usuarios se conecten el uno al otro vía red IRC y puedan tener una discusión en tiempo real.

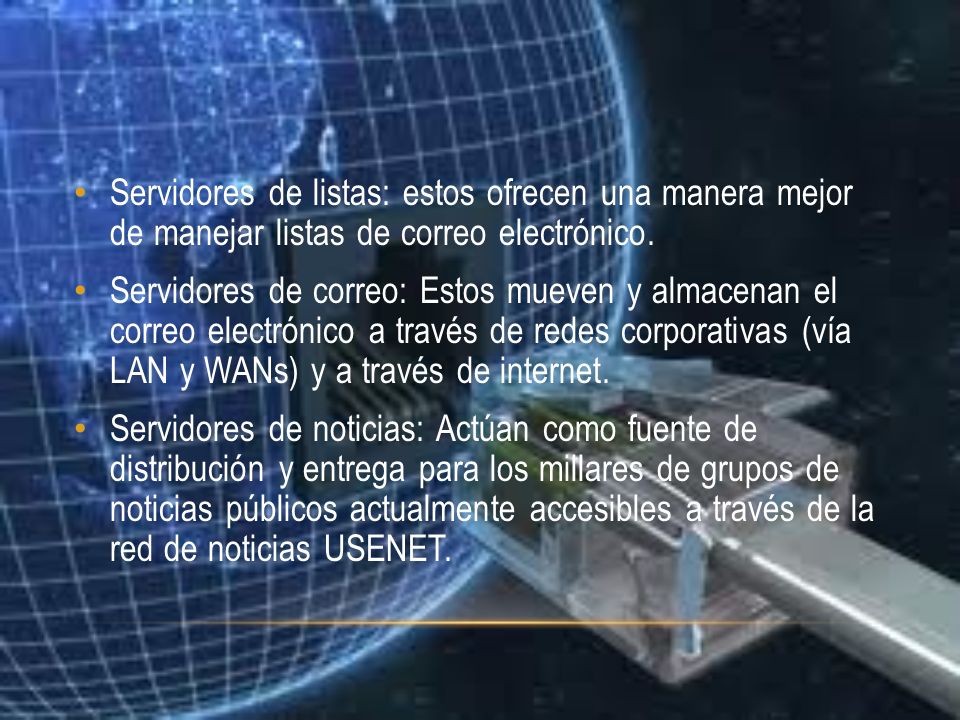

19 Servidores de listas: estos ofrecen una manera mejor de manejar listas de correo electrónico. Servidores de correo: Estos mueven y almacenan el correo electrónico a través de redes corporativas (vía LAN y WANs) y a través de internet. Servidores de noticias: Actúan como fuente de distribución y entrega para los millares de grupos de noticias públicos actualmente accesibles a través de la red de noticias USENET.

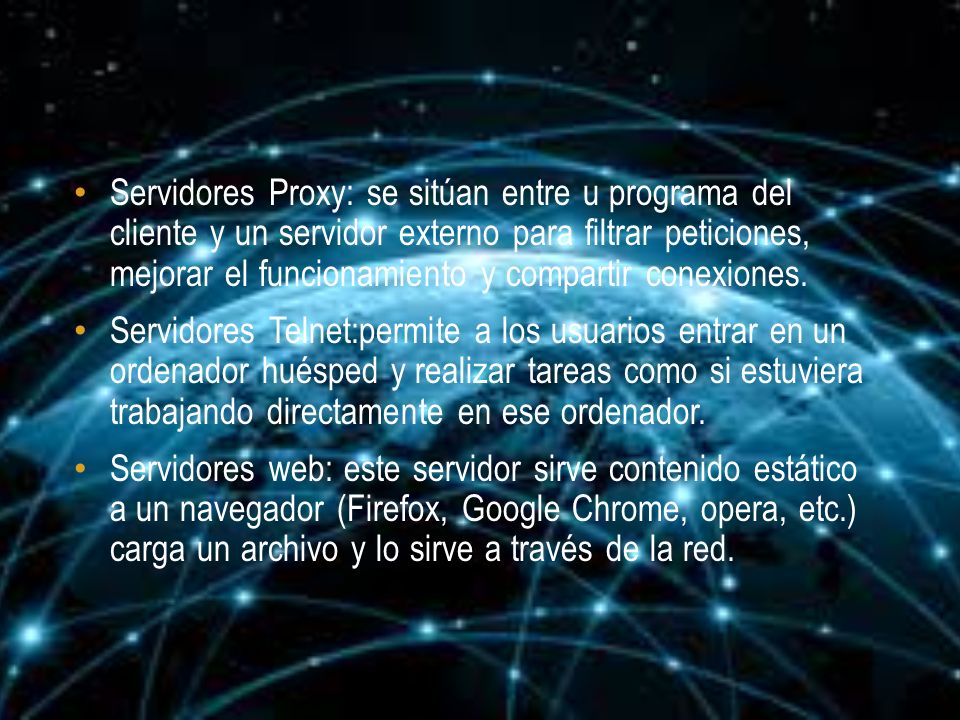

20 Servidores Proxy: se sitúan entre u programa del cliente y un servidor externo para filtrar peticiones, mejorar el funcionamiento y compartir conexiones. Servidores Telnet:permite a los usuarios entrar en un ordenador huésped y realizar tareas como si estuviera trabajando directamente en ese ordenador. Servidores web: este servidor sirve contenido estático a un navegador (Firefox, Google Chrome, opera, etc.) carga un archivo y lo sirve a través de la red.

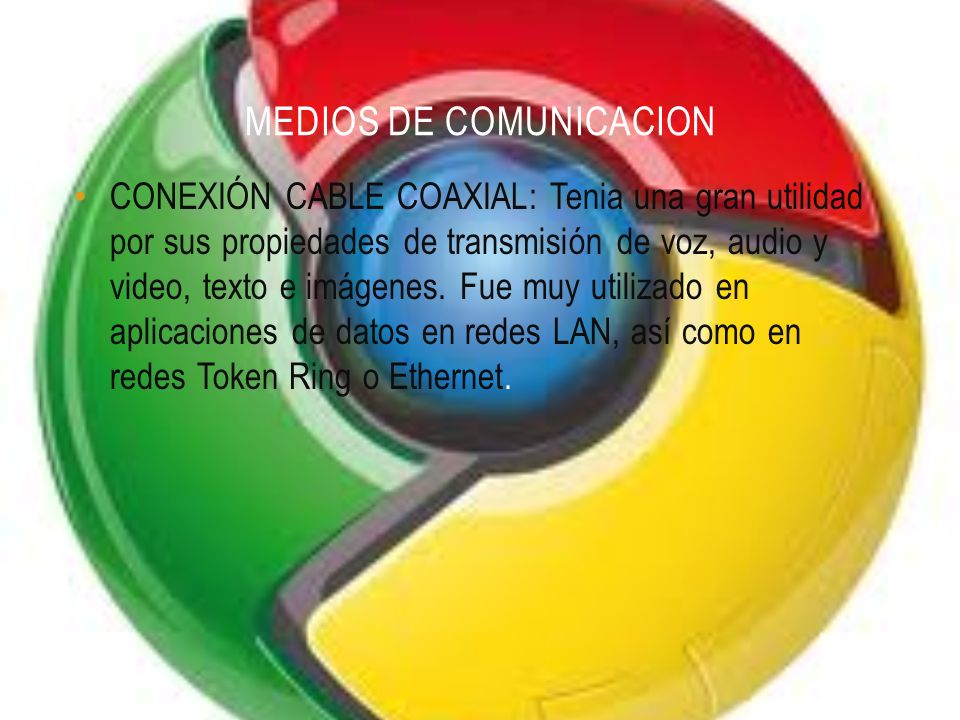

21 MEDIOS DE COMUNICACION CONEXIÓN CABLE COAXIAL: Tenia una gran utilidad por sus propiedades de transmisión de voz, audio y video, texto e imágenes. Fue muy utilizado en aplicaciones de datos en redes LAN, así como en redes Token Ring o Ethernet.

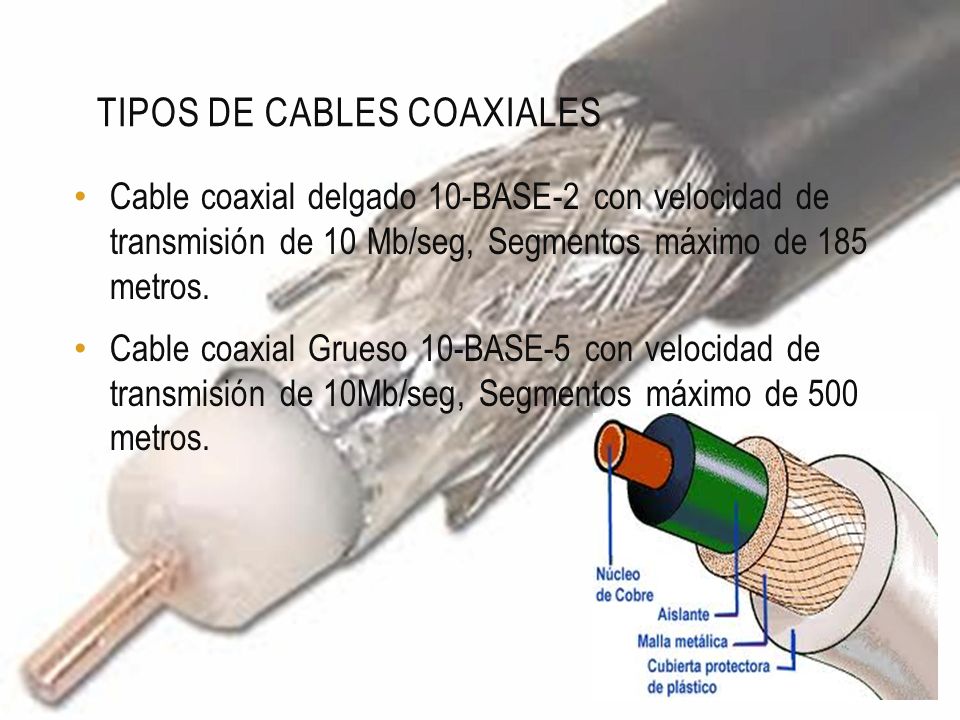

22 TIPOS DE CABLES COAXIALES Cable coaxial delgado 10-BASE-2 con velocidad de transmisión de 10 Mb/seg, Segmentos máximo de 185 metros. Cable coaxial Grueso 10-BASE-5 con velocidad de transmisión de 10Mb/seg, Segmentos máximo de 500 metros.

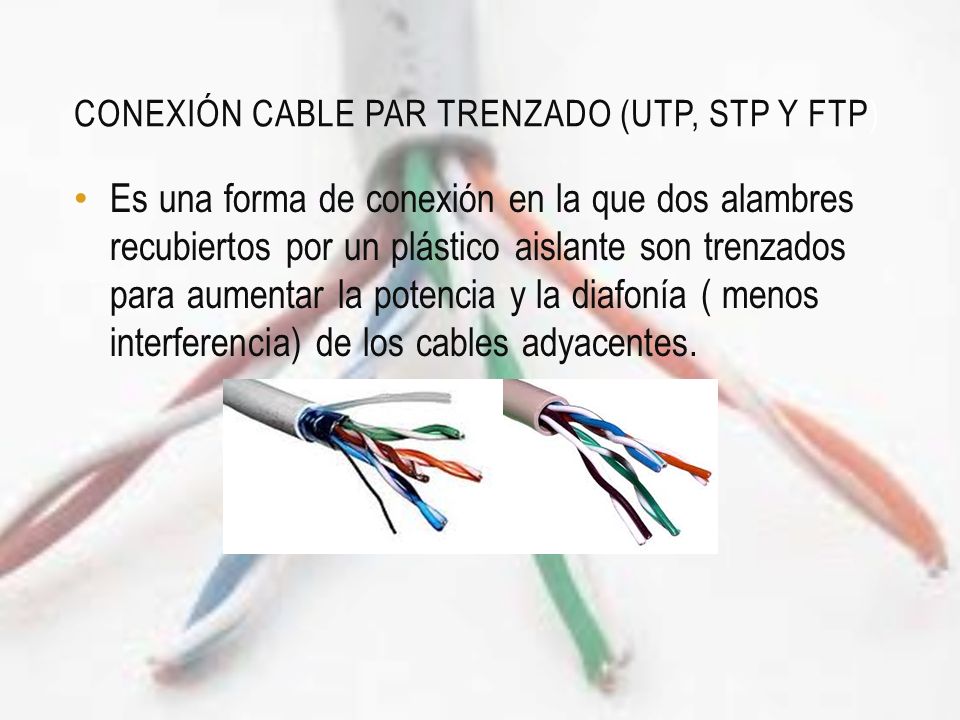

23 CONEXIÓN CABLE PAR TRENZADO (UTP, STP Y FTP) Es una forma de conexión en la que dos alambres recubiertos por un plástico aislante son trenzados para aumentar la potencia y la diafonía ( menos interferencia) de los cables adyacentes.

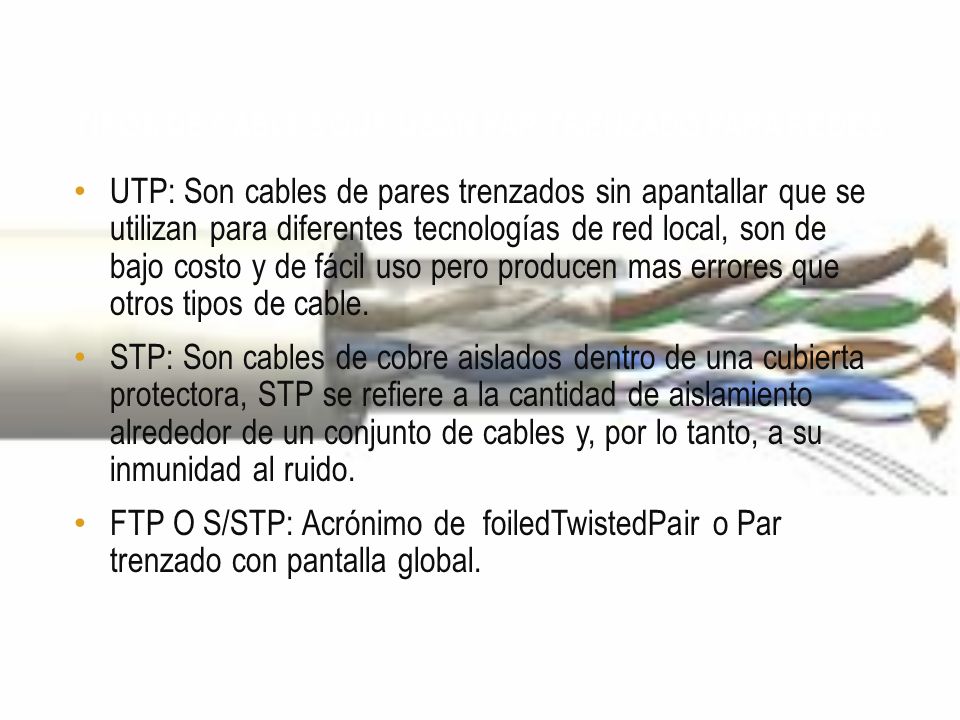

24 TIPOS DE CABLES QUE USAN PAR TRENZADO PARA REDES UTP: Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local, son de bajo costo y de fácil uso pero producen mas errores que otros tipos de cable. STP: Son cables de cobre aislados dentro de una cubierta protectora, STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. FTP O S/STP: Acrónimo de foiledTwistedPair o Par trenzado con pantalla global.

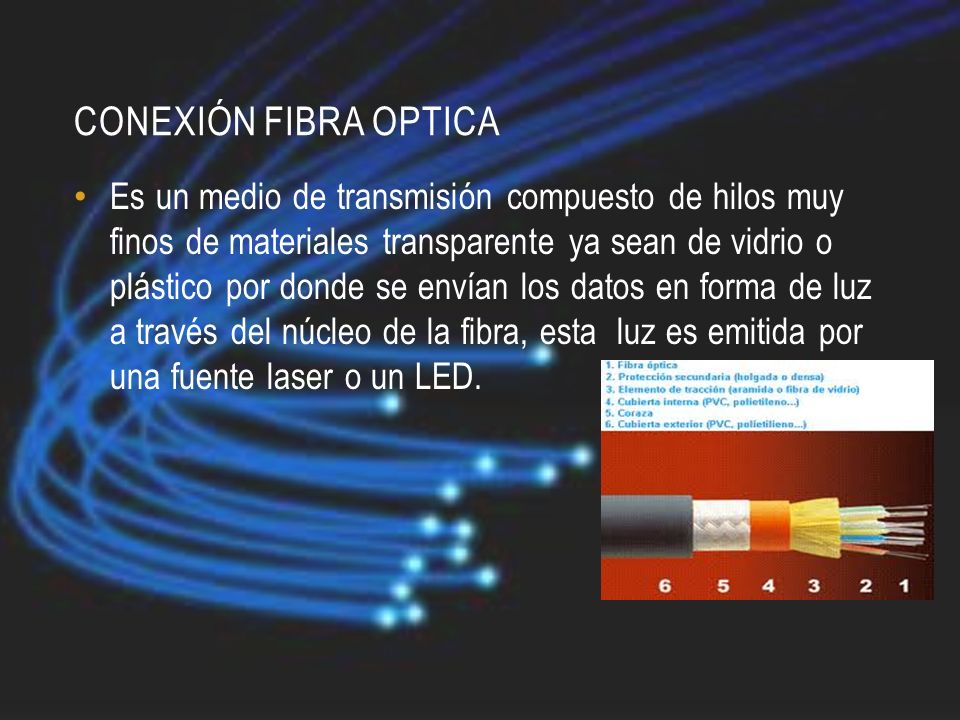

25 CONEXIÓN FIBRA OPTICA Es un medio de transmisión compuesto de hilos muy finos de materiales transparente ya sean de vidrio o plástico por donde se envían los datos en forma de luz a través del núcleo de la fibra, esta luz es emitida por una fuente laser o un LED.

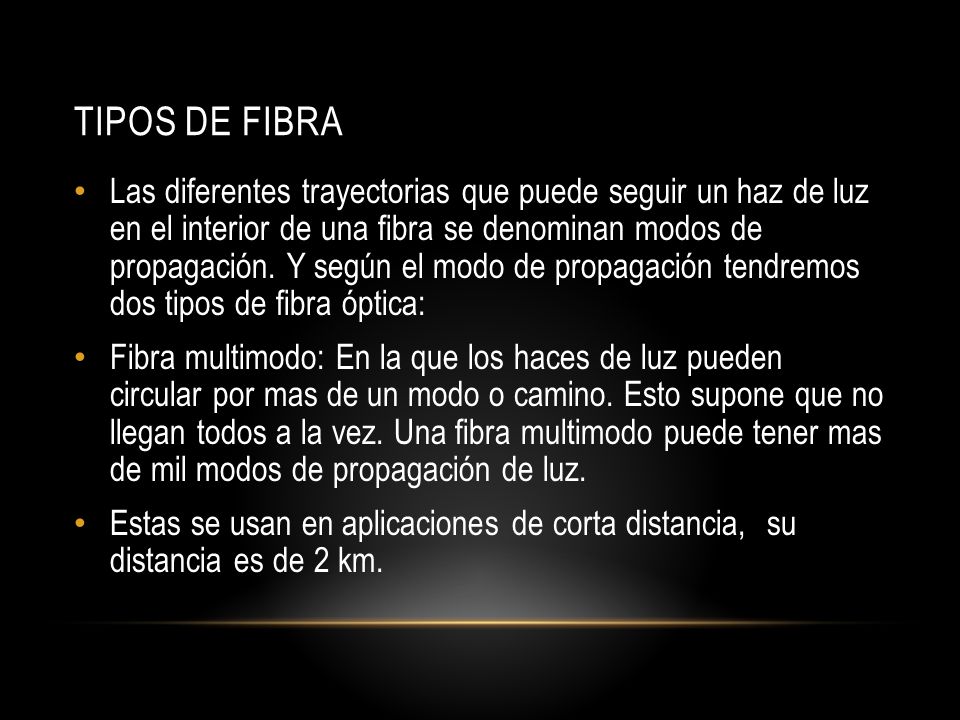

26 TIPOS DE FIBRA Las diferentes trayectorias que puede seguir un haz de luz en el interior de una fibra se denominan modos de propagación. Y según el modo de propagación tendremos dos tipos de fibra óptica: Fibra multimodo: En la que los haces de luz pueden circular por mas de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener mas de mil modos de propagación de luz. Estas se usan en aplicaciones de corta distancia, su distancia es de 2 km.

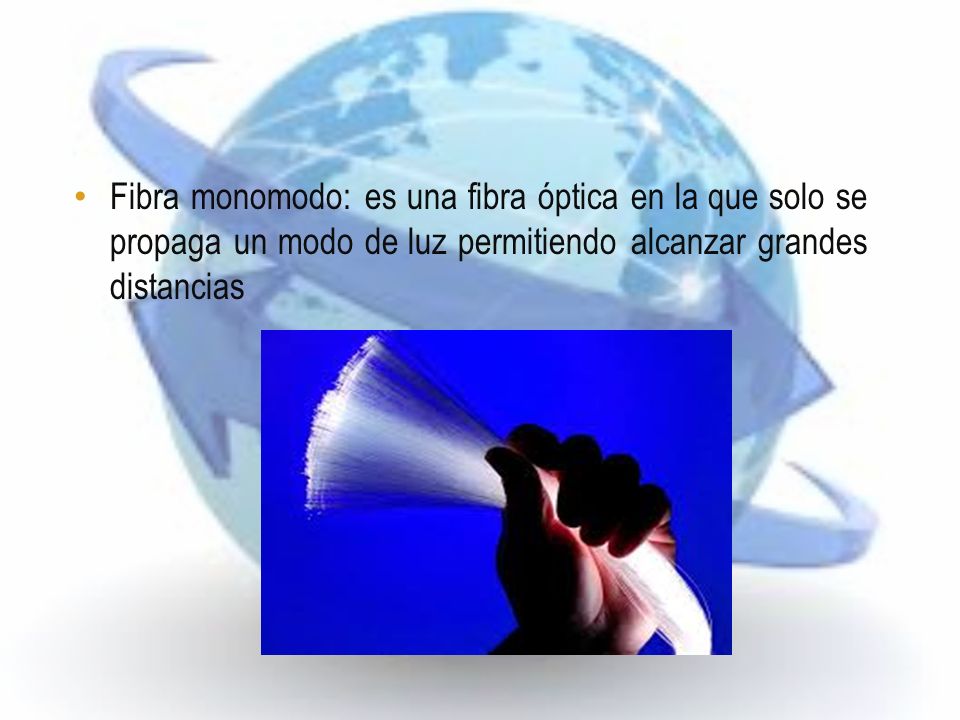

27 Fibra monomodo: es una fibra óptica en la que solo se propaga un modo de luz permitiendo alcanzar grandes distancias

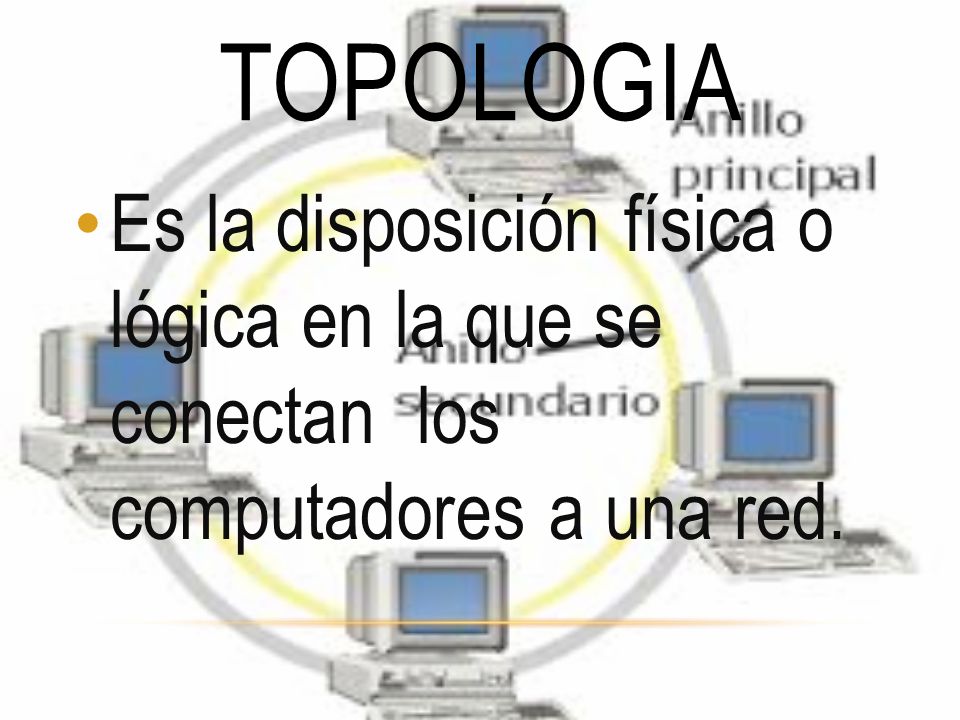

28 TOPOLOGIA Es la disposición física o lógica en la que se conectan los computadores a una red.

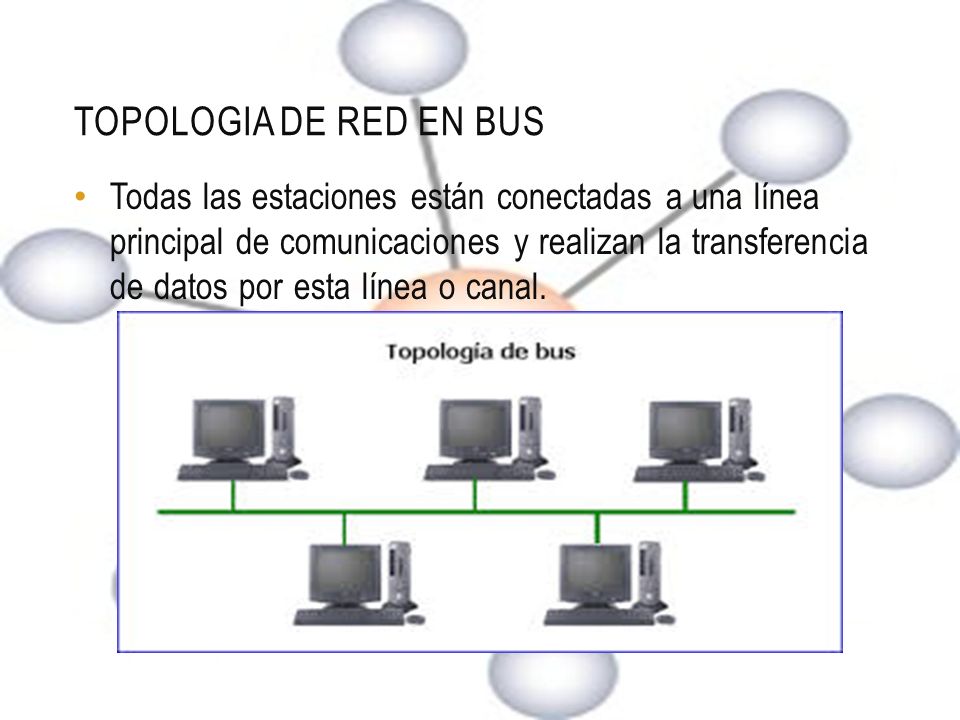

29 TOPOLOGIA DE RED EN BUS Todas las estaciones están conectadas a una línea principal de comunicaciones y realizan la transferencia de datos por esta línea o canal.

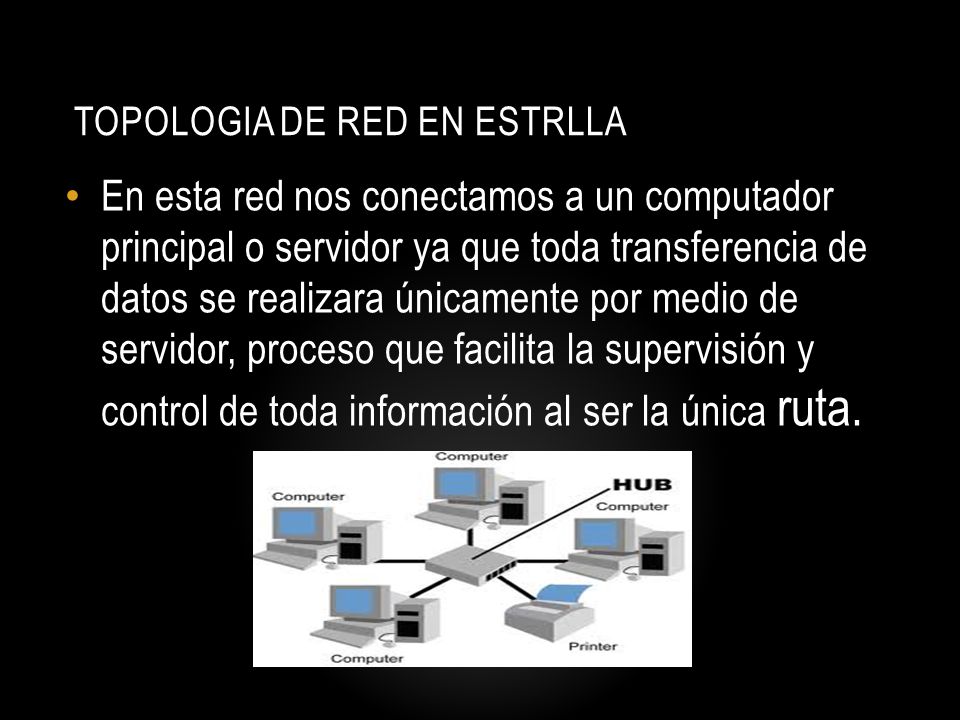

30 TOPOLOGIA DE RED EN ESTRLLA En esta red nos conectamos a un computador principal o servidor ya que toda transferencia de datos se realizara únicamente por medio de servidor, proceso que facilita la supervisión y control de toda información al ser la única ruta.

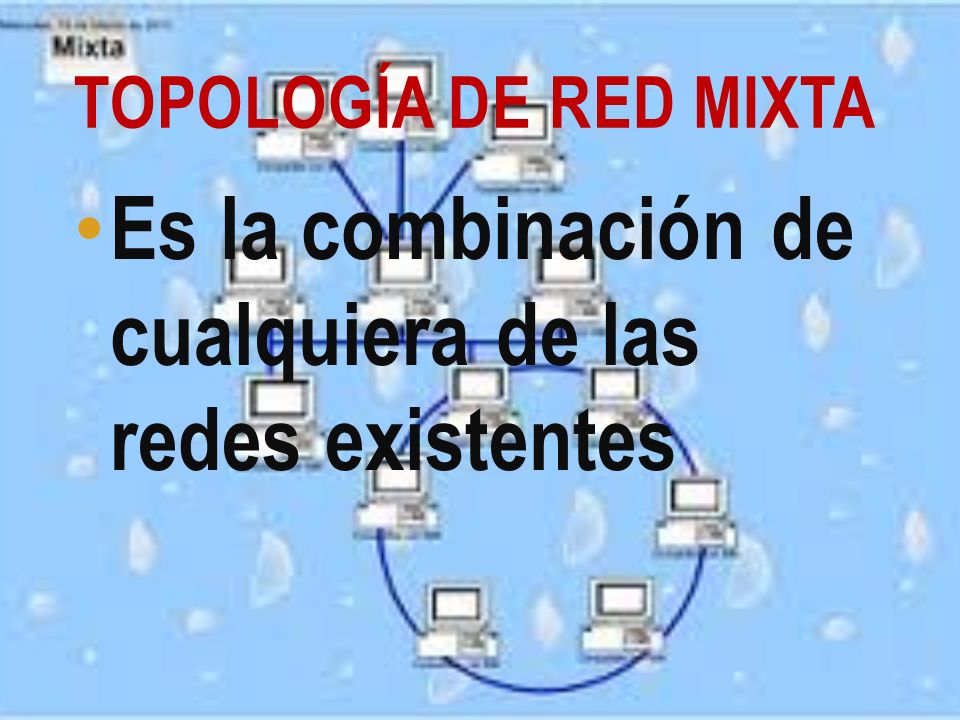

31 TOPOLOGÍA DE RED MIXTA Es la combinación de cualquiera de las redes existentes

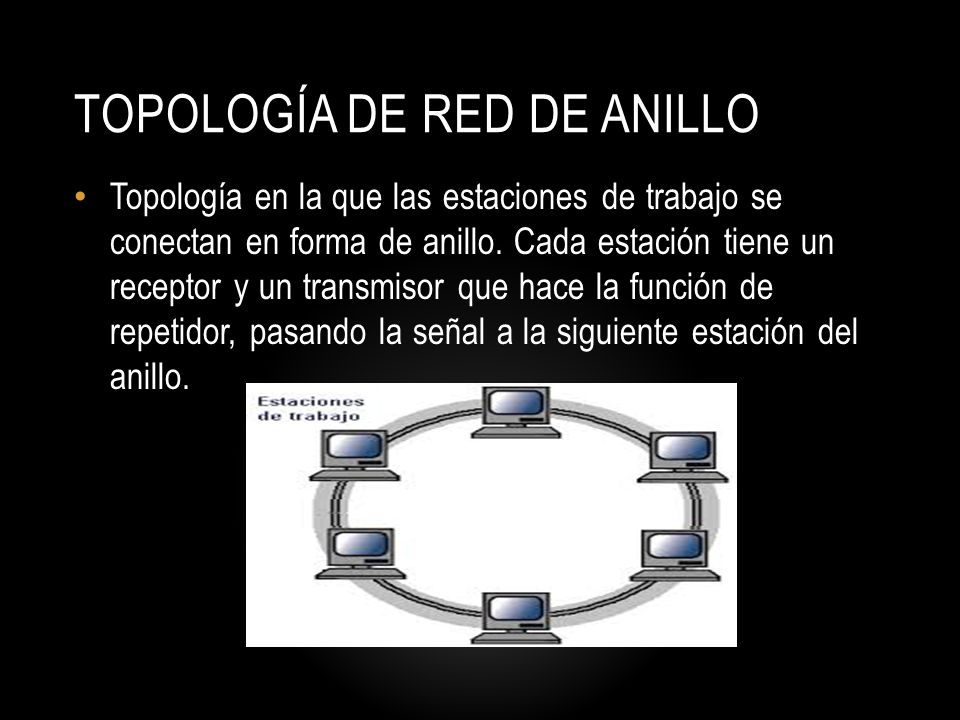

32 TOPOLOGÍA DE RED DE ANILLO Topología en la que las estaciones de trabajo se conectan en forma de anillo. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo.

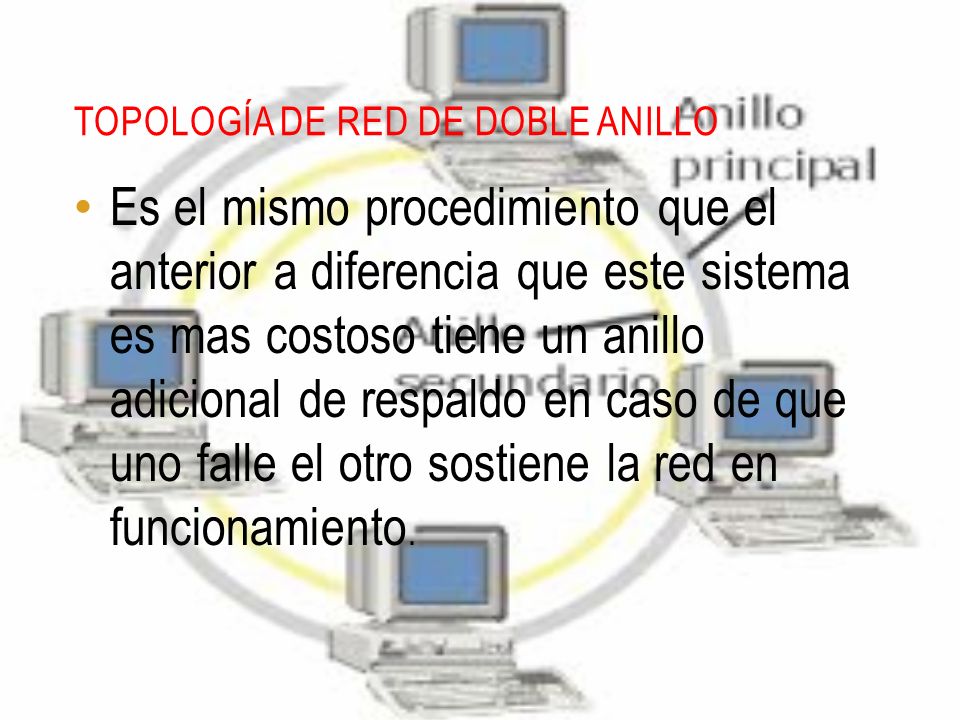

33 TOPOLOGÍA DE RED DE DOBLE ANILLO Es el mismo procedimiento que el anterior a diferencia que este sistema es mas costoso tiene un anillo adicional de respaldo en caso de que uno falle el otro sostiene la red en funcionamiento.

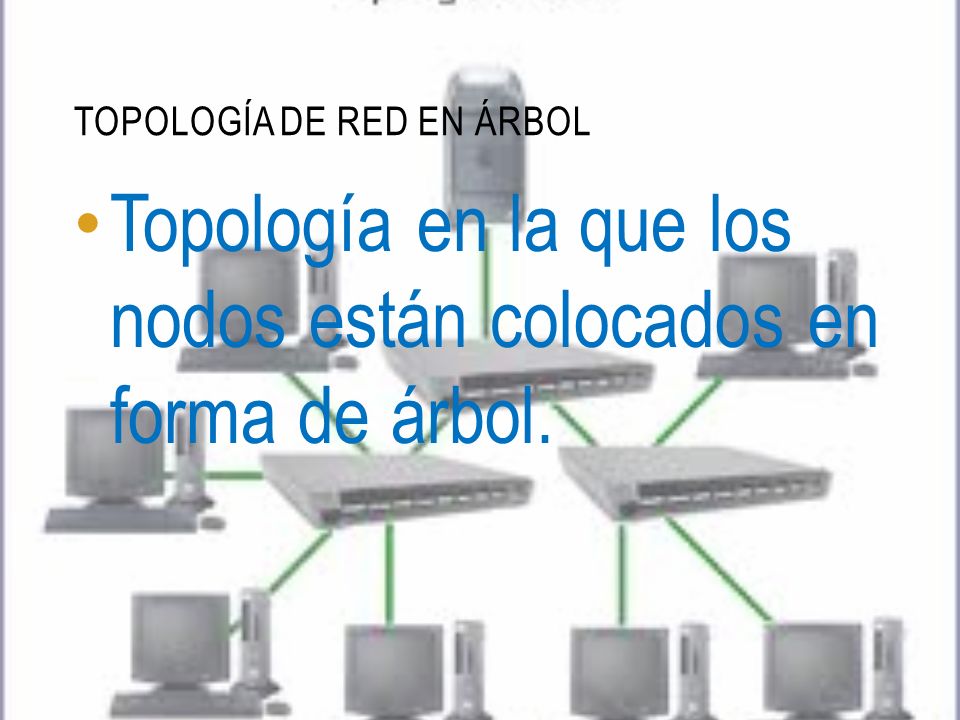

34 TOPOLOGÍA DE RED EN ÁRBOL Topología en la que los nodos están colocados en forma de árbol.

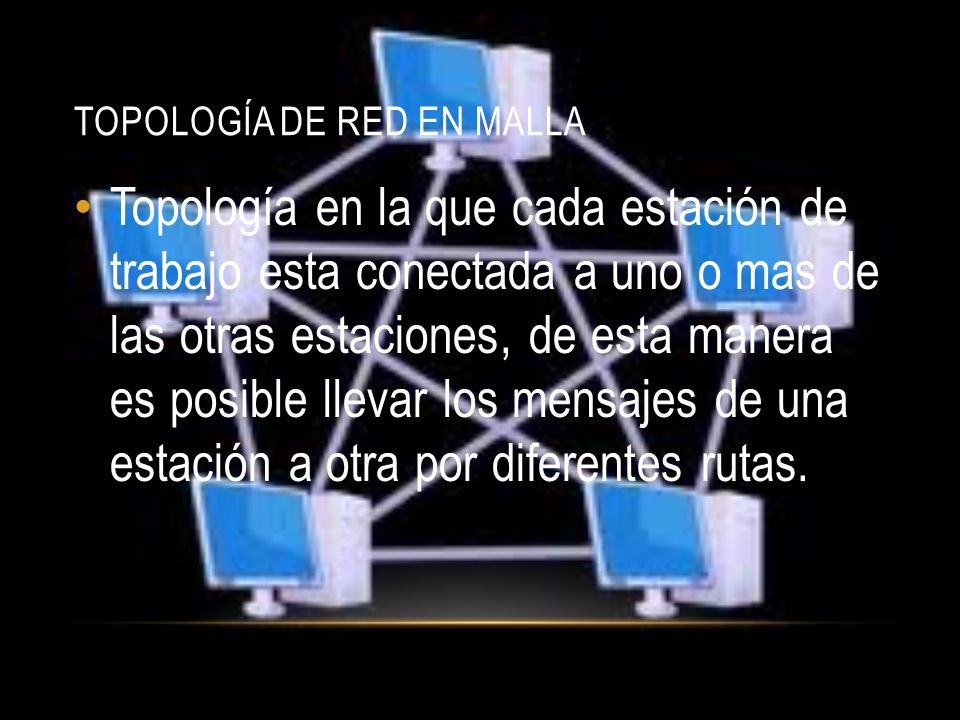

35 TOPOLOGÍA DE RED EN MALLA Topología en la que cada estación de trabajo esta conectada a uno o mas de las otras estaciones, de esta manera es posible llevar los mensajes de una estación a otra por diferentes rutas.

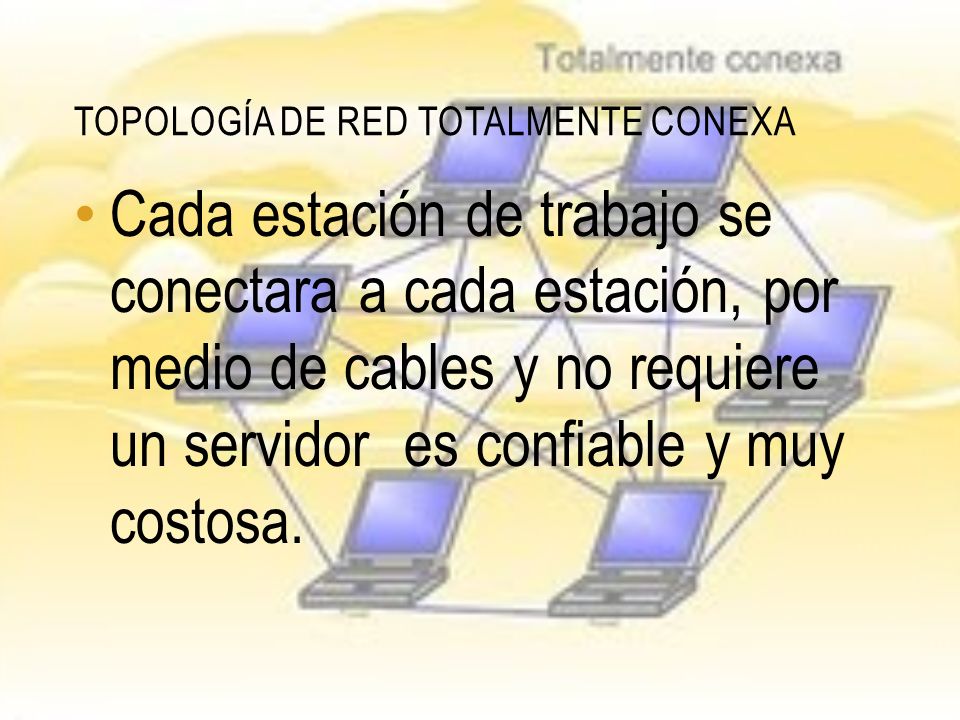

36 TOPOLOGÍA DE RED TOTALMENTE CONEXA Cada estación de trabajo se conectara a cada estación, por medio de cables y no requiere un servidor es confiable y muy costosa.

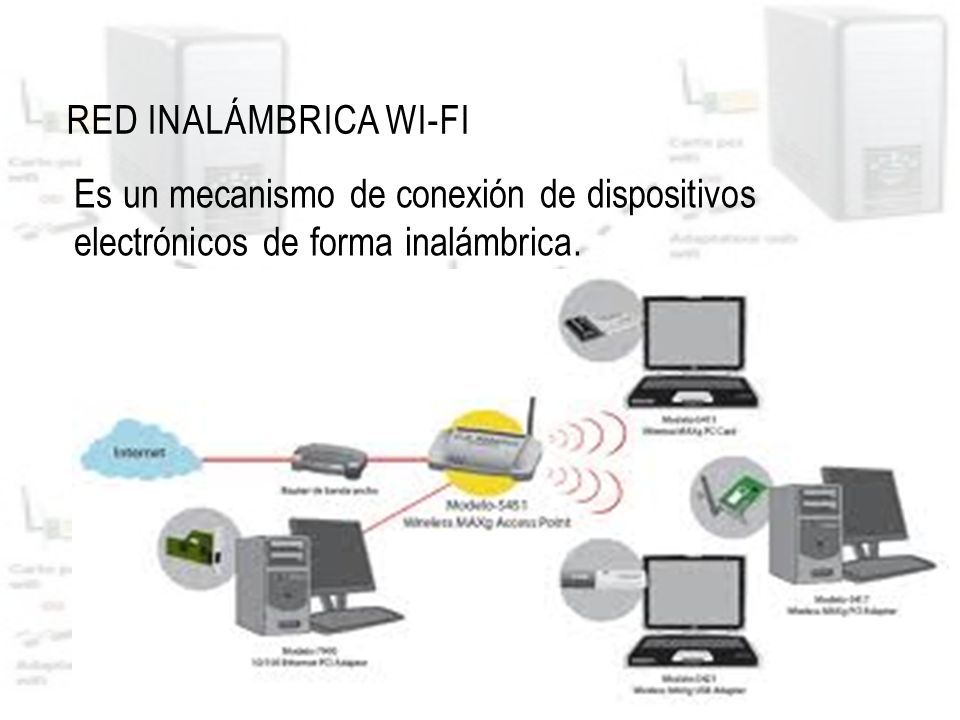

37 RED INALÁMBRICA WI-FI Es un mecanismo de conexión de dispositivos electrónicos de forma inalámbrica.

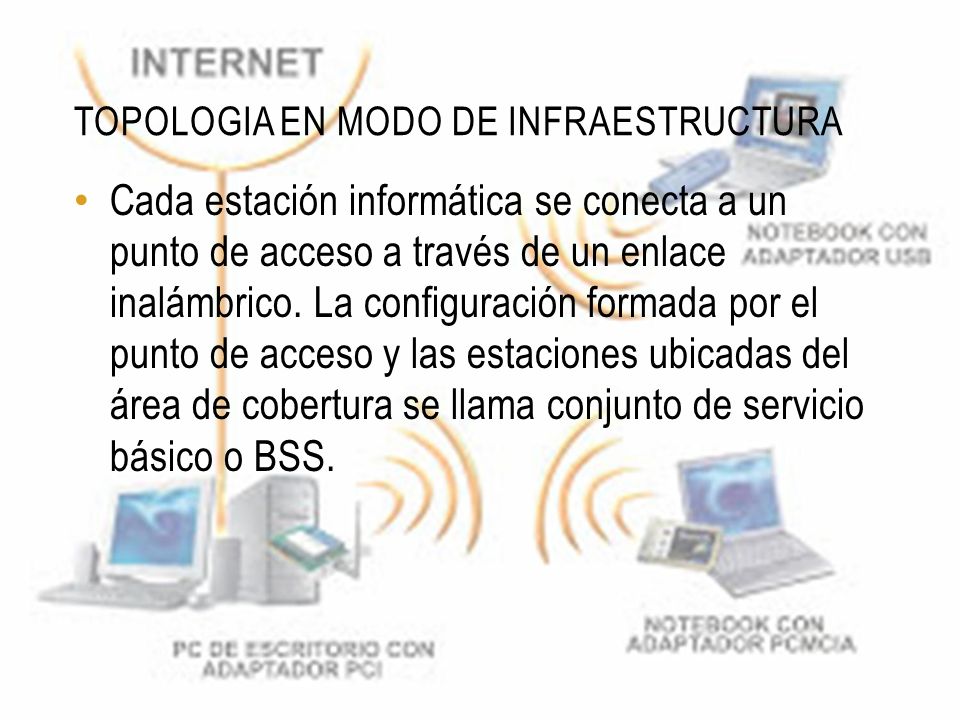

38 TOPOLOGIA EN MODO DE INFRAESTRUCTURA Cada estación informática se conecta a un punto de acceso a través de un enlace inalámbrico. La configuración formada por el punto de acceso y las estaciones ubicadas del área de cobertura se llama conjunto de servicio básico o BSS.

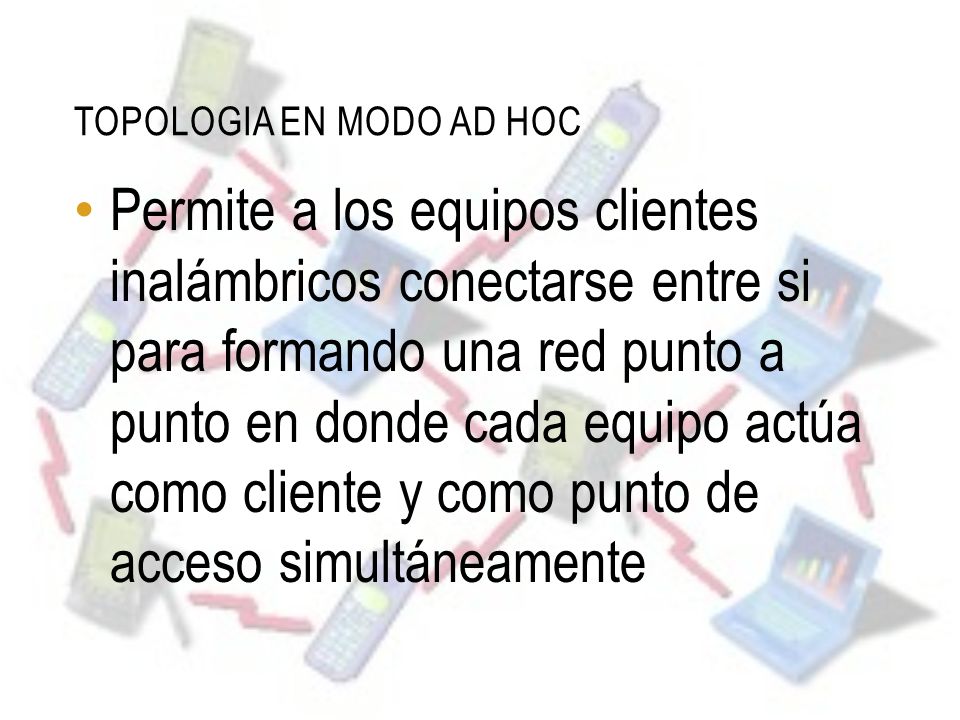

39 TOPOLOGIA EN MODO AD HOC Permite a los equipos clientes inalámbricos conectarse entre si para formando una red punto a punto en donde cada equipo actúa como cliente y como punto de acceso simultáneamente
