DIBUJO Y GEOMETRIA DESCRIPTIVA

Presentación del tema: "DIBUJO Y GEOMETRIA DESCRIPTIVA"— Transcripción de la presentación:

1 DIBUJO Y GEOMETRIA DESCRIPTIVA
ARQ. CARMEN ELENA MARTINEZ

2 ALGUNOS INSTRUMENTOS DE DIBUJO

3 HISTORIA Desde hace millones de años, el hombre se ha valido de la utilización de múltiples recursos para comunicarse mejor entre los individuos que le rodean, es por ello que hoy en día conocemos varios medios para expresar una idea. Un ejemplo de ello, lo tenemos cuando representamos en un papel cualquier sólido o figura, mediante escuadras y diversas técnicas.

4 Una de sus funciones es representar de varios ángulos una figura propuesta mediante normas preestablecidas. Por ende se puede decir que el dibujo técnico representa un gran aporte para el hombre porque le PERMITE REPRESENTAR MEDIANTE REGLAS Y TÉCNICAS UN OBJETO DETERMINADO de una manera muy clara, perfecta y concreta.

5 TIPOS DE DIBUJO A lo largo de la historia, el afán de comunicarse mediante dibujos ha evolucionado, dando lugar por un lado al dibujo artístico y por otro al dibujo técnico. Mientras el primero intenta comunicar ideas y sensaciones, basándose en la sugerencia y estimulando la imaginación del espectador, el dibujo técnico, tiene como fin, la representación de los objetos lo más exactamente posible, en forma y dimensiones.

6 TIPOS DE DIBUJO TÉCNICO
DIBUJO ARQUITECTÓNICO Abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas, puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros.

7 DIBUJO ELÉCTRICO: Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina, vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la simbología correspondiente se representan acometidas, caja de contador, tablero principal, línea de circuitos, interruptores, toma corrientes, salidas de lámparas entre otros.

8 DIBUJO INDUSTRIAL Y MECÁNICO:
 Se emplea en la elaboración de planos para la representación de piezas tridimensionales, ya sean partes de máquinas, maquinarias, vehículos como grúas, motos, aviones, helicópteros, etc. DIBUJO MECÁNICO E INDUSTRIAL

9 DIBUJO DE REDES INFORMÁTICAS: Este tipo de dibujo se refiere a la representación gráfica de redes de computación de un centro de computo o en cualquier oficina que requiera una red. Mediante la simbología correspondiente se representan computadoras o estaciones de trabajo, servidores, líneas, modem, router, entre otros.

10

11 IMPORTANCIA DEL DIBUJO TÉCNICO COMO ELEMENTO DE COMUNICACIÓN
Con la comunicación se puede transmitir elementos que percibimos por los sentidos. Estos elementos son los signos. En el lenguaje los signos son las palabras, y es considerado la comunicación por excelencia.

12 El dibujo técnico es un lenguaje, una comunicación
El dibujo técnico es un lenguaje, una comunicación. Es un lenguaje universal con el cual nos podemos comunicar con otras personas, sin importar el idioma. Emplea signos gráficos, regido por normas internacionales que lo hacen más entendible. Para que un dibujo técnico represente un elemento de comunicación completo y eficiente, debe ser CLARO, PRECISO Y CONSTAR DE TODOS SUS DATOS; todo esto depende de la experiencia del dibujante en la expresión gráfica que realice.

13 OBJETIVOS BUEN MANEJO DE LOS MATERIALES DE DIBUJO.
2. APLICACIÓN CUIDADOSA Y CORRECTA DE LAS DIVERSAS CONSTRUCCIONES GEOMETRICAS. 3. DETERMINAR LAS MEDIDAS ESTABLECIDAS O FIJADAS CON PRESICIÓN.

14 INSTRUMENTOS EMPLEADOS EN EL DIBUJO TÉCNICO
La realización de un dibujo técnico exige cálculo, medición, líneas trazadas correctamente, exactitud, en fin una serie de condiciones que hacen necesario el uso de buenos instrumentos sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante.

15 TABLERO DE DIBUJO Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo. Por lo general se construye de madera ó plástico, es liso y de bordes planos y rectos lo cual permite el desplazamiento de la regla T. El tamaño depende del formato que se vaya a utilizar. Para nuestro caso será de 11x17 pulgadas. En los talleres de dibujo técnico, en lugar de tableros, se emplean mesas construidas solamente para esta actividad, con las dimensiones e inclinación necesaria, son conocidas como MESAS DE DIBUJO.

16 La regla T La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera ó plástico u acrílico. SE EMPLEA PARA: Trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras. Para alinear el formato y proceder a su fijación

17

18

19 ESCALIMETRO Las escalas están referidas normalmente al METRO, siendo la más usadas: Escalas 1:10, 1:20, 1:25, 1:50, 1:75 y 1:125 Las escalas se usan para medir, es muy importante que los dibujantes sean precisos con la escala. La escala empleada debe indicarse en EL MEMBRETE ó en cada lámina.

20

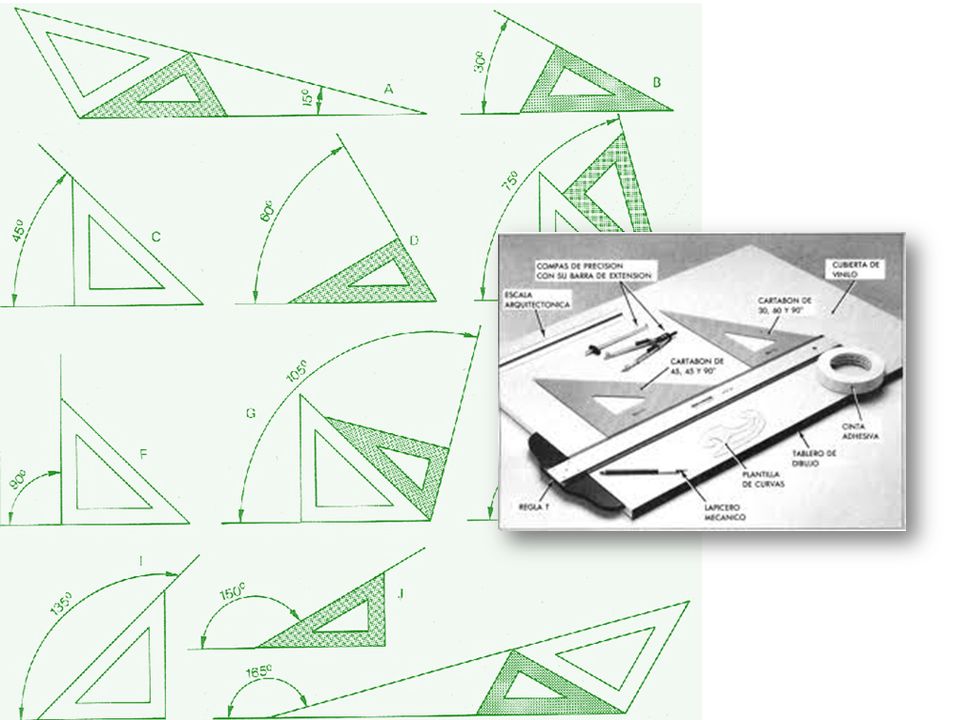

21 ESCUADRAS Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Pueden llevar graduados centímetros y milímetros. Las escuadras que se usan en dibujo técnico son dos: La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º. La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.

22

23 Posiciones de Escuadras en el Plano de Trabajo

24 LÁPICES.
 lápices grafitOs Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo.

25

26 Posición del lápiz

27 GRADOS DE DUREZA DE LA MINA
La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro. Están clasificados por letras y números. La H viene de la palabra HARD que significa duro, la F significa FIRME y la B de BLACK que significa negro. Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.

28 Tipos de Lápices Grados de dureza de la mina

29 PORTAMINAS Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir para escribir o trazar. Las minas son de distinta dureza. Aventaja a los lápices por el afilado de la mina y su resguardo.

30

31 RAPIDOGRAPH Se denomina rapidógrafo o estilógrafo a un instrumento de dibujo, que funciona utilizando tinta china (similar a una pluma estilográfica) cuyo diseño es especial para el uso en arquitectura y dibujo. Presenta un sistema de almacenamiento de tinta o cartucho, dividida en módulos desarmables con una plumilla que posee un surco recto que distribuye la tinta, además de un sistema al vacío con un orificio que compensa la presión entre la tinta y el aire

32 Los tubos se clasifican según su diámetro en milímetro (mm)
Los tubos se clasifican según su diámetro en milímetro (mm). Por ejemplo, 0.3 o punto.3 representa el 30% de un milímetro. Los puntos más utilizados son 0.1, 0.2, 0.4, 0.6 y 0.8

33 Solicitados para clase:
0.1, 0.2, 0.4, 0.6 y 0.8

34 EL PAPEL El papel es una lámina fina hecha de unas pastas de materiales distintos como trapos, madera, cáñamo, algodón y celulosa de vegetales. Es utilizado en todo el mundo para escribir, imprimir, pintar, dibujar y otros. Existen de diferentes tipos, tonos y texturas. Pero en el dibujo técnico se utilizan dos clases: el papel opaco y el papel traslúcido. El papel opaco no es transparente, tiene varios tonos, desde el blanco al blanco amarillento. La cara donde se dibuja es lisa y brillante. El papel traslúcido es transparente. Es utilizado para dibujos o copias de planos a lápiz o tinta.

35 EL TIRRO El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero. Cortamos cuatro pedacitos de cinta adhesiva, de longitud 2,5 aprox. Éstos se colocan uno en cada esquina de la lámina.

36 BORRADORES Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel. Antes de borrar debe asegurarse de que está limpia y si hemos de borrar partes pequeñas, trazos sobrantes o líneas cercanas, debemos usar la plantilla auxiliar del borrado de acero laminado. Para eliminar del papel las partículas de grafito se usa el cepillo o brocha y nunca hacerlo con la mano.

37 PLANTILLAS PARA BORRAR:
Estas son piezas metálicas delgadas que tienen varias aberturas que permiten borrar detalles pequeños sin tocar lo que ha de quedar en el dibujo.

38 EL COMPÁS Este instrumento sirve para dibujar circunferencias y arcos. Consta de dos brazos, en uno se encuentra la punta y en el otro una puntilla o mina que gira teniendo como centro el brazo con la punta. Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas. Está compuesto por dos brazos articulados en su parte superior donde está ubicada una pieza cilíndrica llamada mango por donde se toma y maneja con los dedos índice y pulgar. Uno de los brazos tiene una aguja de ACERO graduable mediante un tornillo de PRESIÓN y una tuerca en forma de rueda. El otro brazo posee un dispositivo que permite la colocación de portaminas u otros accesorios.

39

40

41

42 NORMAS DE HIGIENE Y CUIDADO.
1. Tener las manos limpias 2. Tocar el dibujo lo menos posible, especialmente si se trabaja con la serie de los lápices B 3. Asegúrese que los instrumentos estén limpios antes de usarlos, ya que estos estarán en contacto directo con la lámina. 4. Es decir que solamente deben estar en contacto con la lámina, los instrumentos utilizados.

43 5. Una vez utilice el sacapuntas, asegurese que sus manos queden limpias de cualquier partícula de grafito. 6. No se acerque demasiado a la lámina, eso perjudicaría su vista. 7. La distancia entre los ojos y el lápiz debe ser aproximadamente de 30 cms. de la lámina, a manera que NO se produzcan sombras sobre la misma. 8. Trabajar con luz natural 9. Si trabaja con luz artificial procure que no sea muy débil porque se cansaría su ojo o que no sea demasiado blanca porque el reflejo puede llegar a molestar. De preferencia que el foco se encuentre a su izquierda.

44 USO Y MANEJO DE INSTRUMENTOS DE
DIBUJO TÉCNICO LIC. NORMA REYES GRUPOS 2/4/ 6 / 7
