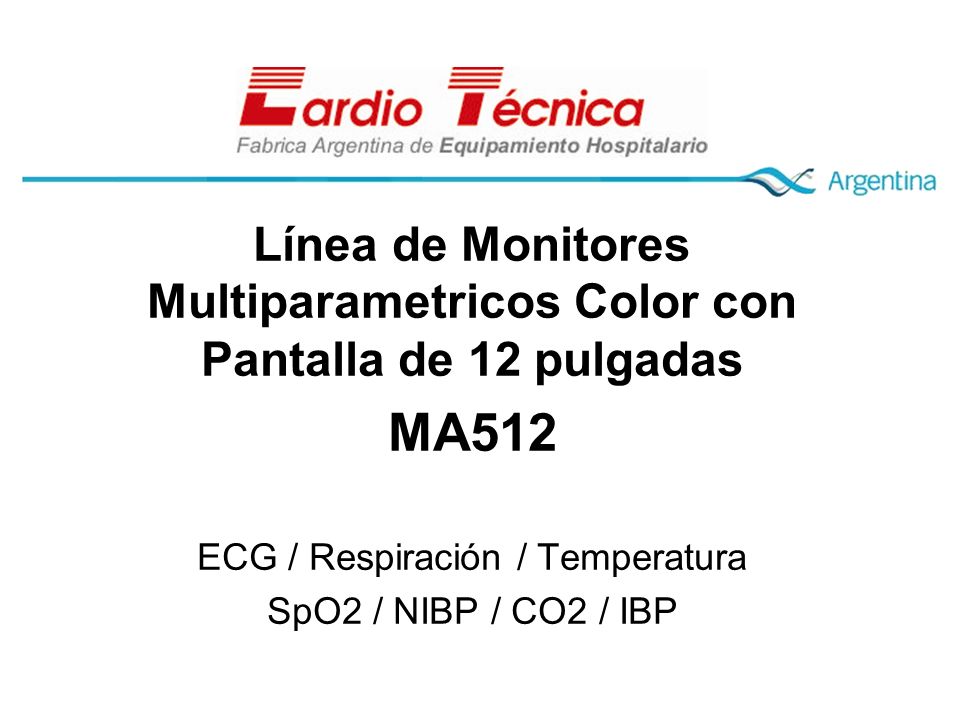

1 Línea de Monitores Multiparametricos Color con Pantalla de 12 pulgadas MA512 ECG / Respiración / Temperatura SpO2 / NIBP / CO2 / IBP

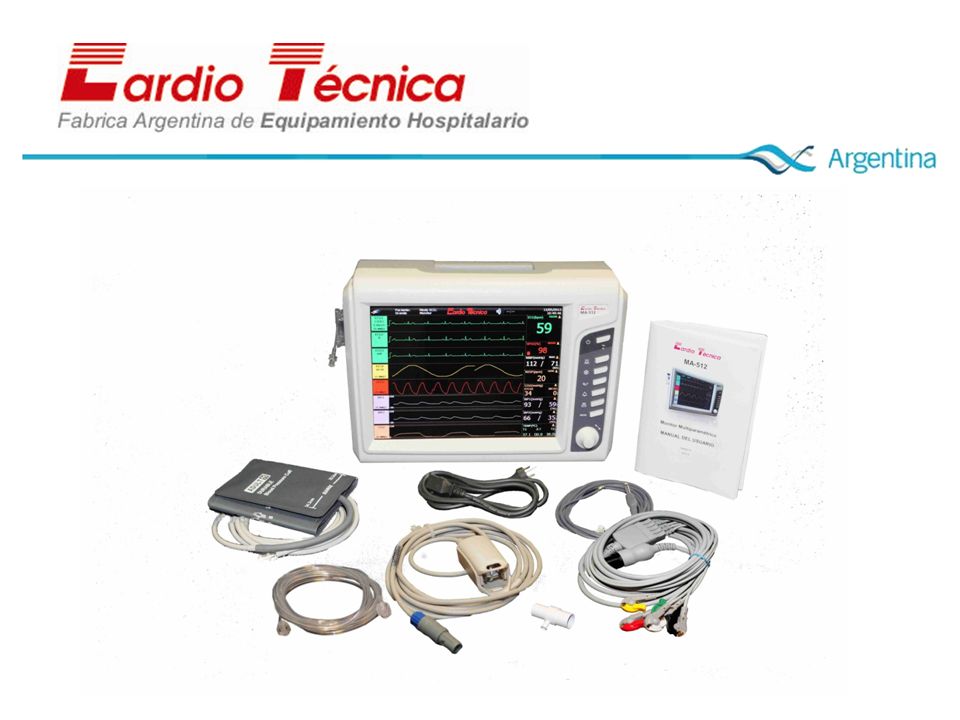

2

3 CardioTecnica SRL es una empresa Argentina dedicada a la fabricación de equipamiento médico desde el año 1991. Dentro de sus líneas de productos se encuentra un Monitor Multiparamétrico con pantalla TFT color de 12.1 pulgadas, la misma está desarrollada para realizar un control médico preciso y eficiente de diversos parámetros fisiológicos. Permite la visualización simultánea de cinco señales fisiológicas básicas y brinda la posibilidad de configurar las mismas a sus necesidades. Estos son equipos livianos y portátiles capaces de operar tanto en unidades intrahospitalarias como de traslado. Pueden trabajar sin conexión a la red eléctrica pues está equipado con baterías recargables, de fácil transporte gracias a su asa incorporada al gabinete. Posee un diseño intuitivo y un menú de rápido acceso que lo vuelven práctico y fácil de manejar. Tiene alarmas sonoras y visuales configurables, botones rápidos para un manejo ágil y sencillo y múltiples configuraciones de visualización de la pantalla.

4 En la actualidad los Monitores Multiparamétricos son configurados con cinco parámetros, conocidos como parámetros básicos, los cuales son: Electrocardiograma (ECG) Respiración (Resp) Temperatura (Temp) Salturometría u Oxímetro de Pulso (SpO2) Presión No Invasiva (NIBP o PNI) Además de estos parámetros es posible incorporar otros como: Capnografía (CO2) Presión Invasiva (IBP o PI) Están en etapas finales de diseño parámetros tales como: Gasto Cardiaco (CO o GC) Análisis de Gases (Multi-Gas)

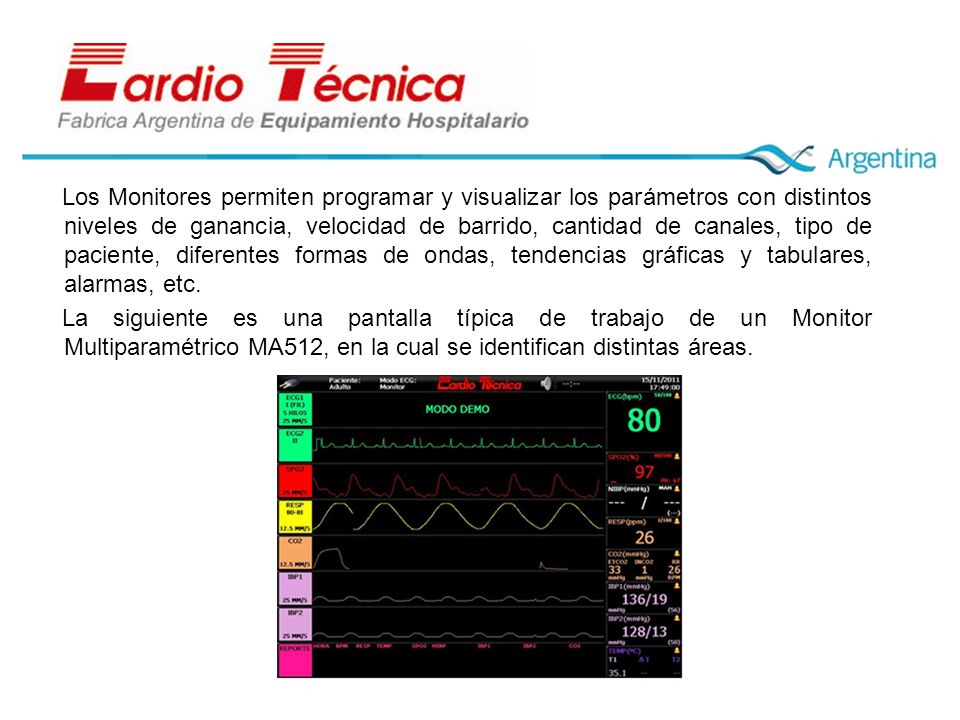

5 Los Monitores permiten programar y visualizar los parámetros con distintos niveles de ganancia, velocidad de barrido, cantidad de canales, tipo de paciente, diferentes formas de ondas, tendencias gráficas y tabulares, alarmas, etc. La siguiente es una pantalla típica de trabajo de un Monitor Multiparamétrico MA512, en la cual se identifican distintas áreas.

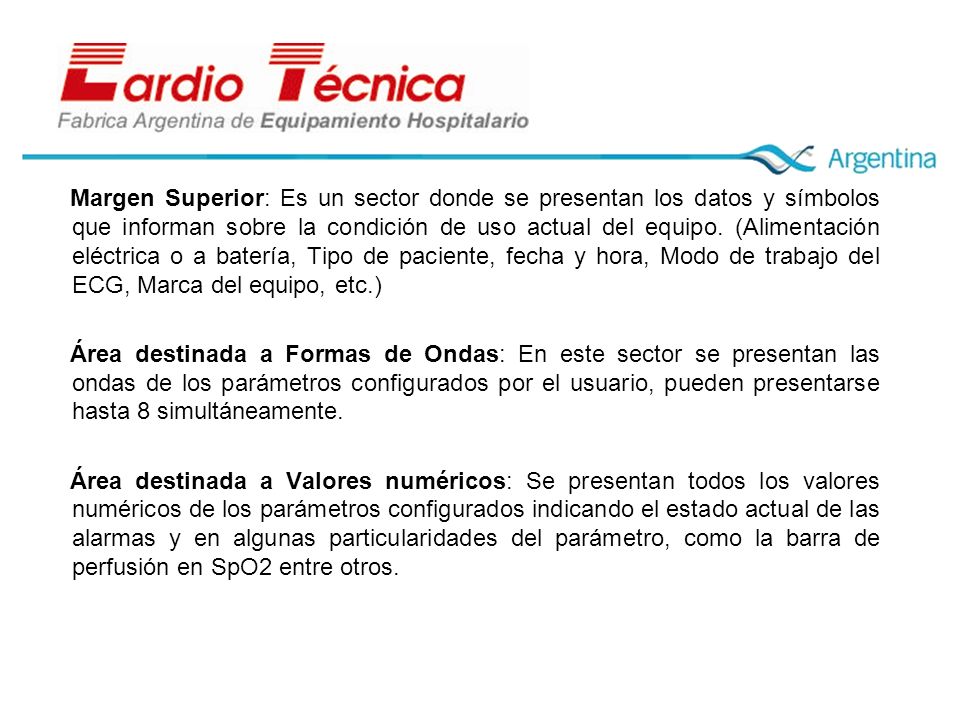

6 Margen Superior: Es un sector donde se presentan los datos y símbolos que informan sobre la condición de uso actual del equipo. (Alimentación eléctrica o a batería, Tipo de paciente, fecha y hora, Modo de trabajo del ECG, Marca del equipo, etc.) Área destinada a Formas de Ondas: En este sector se presentan las ondas de los parámetros configurados por el usuario, pueden presentarse hasta 8 simultáneamente. Área destinada a Valores numéricos: Se presentan todos los valores numéricos de los parámetros configurados indicando el estado actual de las alarmas y en algunas particularidades del parámetro, como la barra de perfusión en SpO2 entre otros.

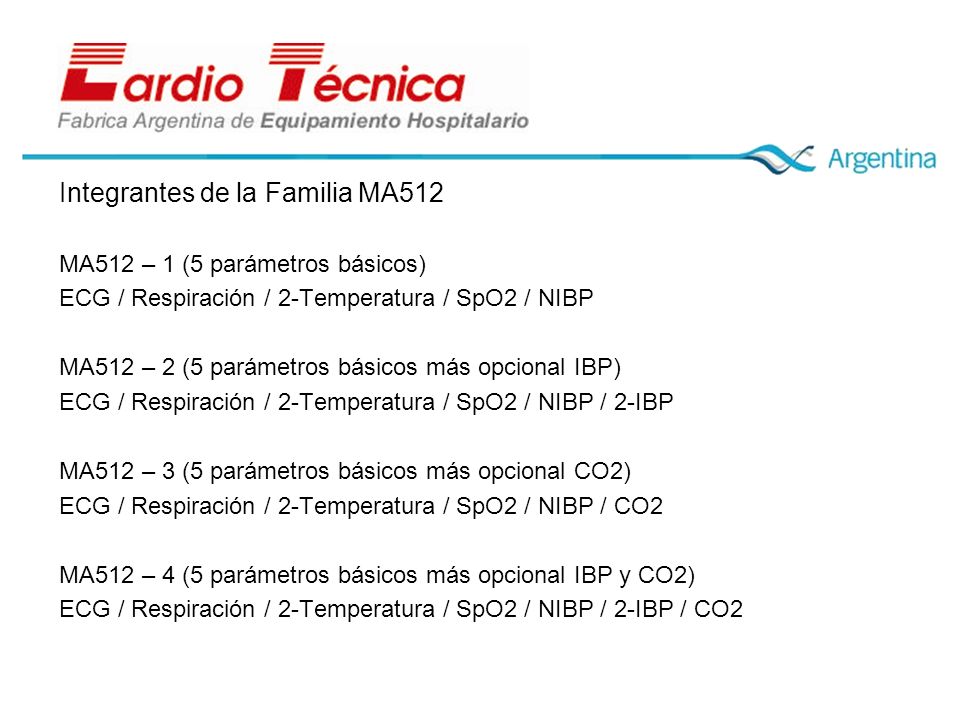

7 Integrantes de la Familia MA512 MA512 – 1 (5 parámetros básicos) ECG / Respiración / 2-Temperatura / SpO2 / NIBP MA512 – 2 (5 parámetros básicos más opcional IBP) ECG / Respiración / 2-Temperatura / SpO2 / NIBP / 2-IBP MA512 – 3 (5 parámetros básicos más opcional CO2) ECG / Respiración / 2-Temperatura / SpO2 / NIBP / CO2 MA512 – 4 (5 parámetros básicos más opcional IBP y CO2) ECG / Respiración / 2-Temperatura / SpO2 / NIBP / 2-IBP / CO2

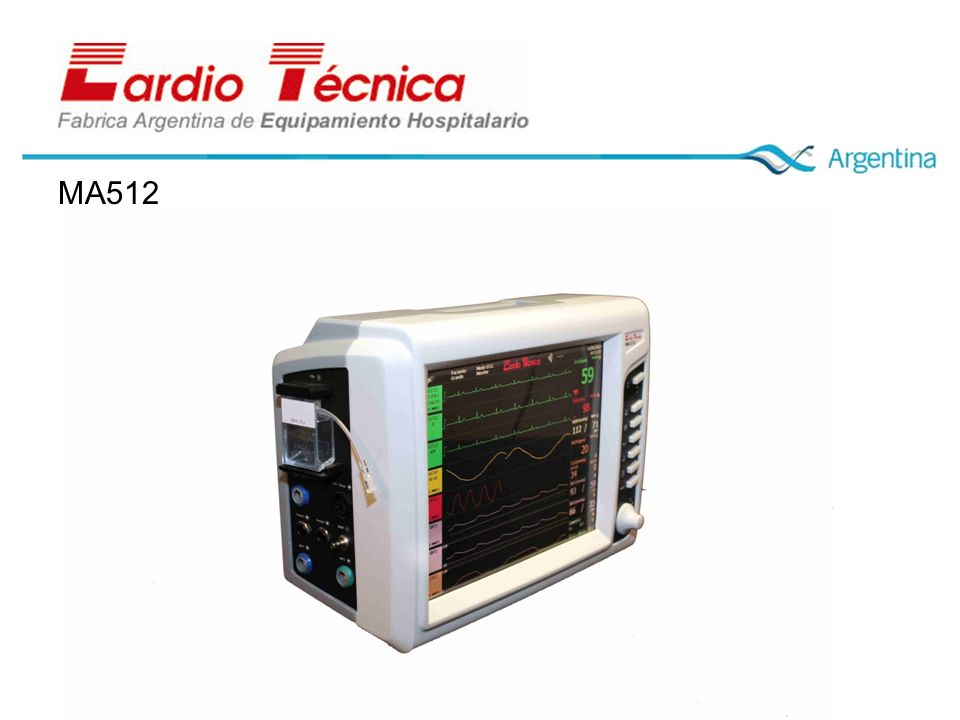

8 MA512

9 Características Principales Pantalla color TFT de 12 pulgadas. Operación intuitiva y amigable mediante encoder digital. Manija de transporte incorporada al gabinete. Gabinete ergonómico de gran robustez. Fijación para soportes de pared, mesa o rodantes. Menú en tres idiomas. Modos adulto, pediátrico y neonatal. Modos de presentación Grafica / Numérica. Alarmas programables de eventos visual y auditiva. Tendencia de todos los parámetros hasta 24Hs. Reporte de eventos, en formato tabla, hasta 24Hs. Representación en pantalla de curvas de ECG, SpO2, Respiración, CO2 y dos Presiones invasivas.

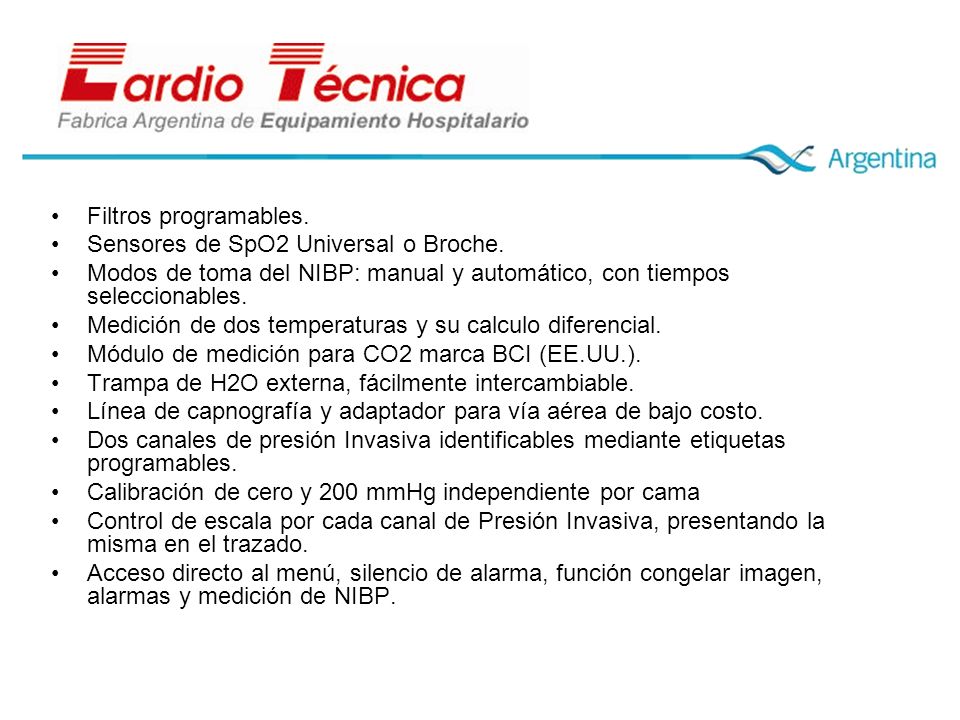

10 Filtros programables. Sensores de SpO2 Universal o Broche. Modos de toma del NIBP: manual y automático, con tiempos seleccionables. Medición de dos temperaturas y su calculo diferencial. Módulo de medición para CO2 marca BCI (EE.UU.). Trampa de H2O externa, fácilmente intercambiable. Línea de capnografía y adaptador para vía aérea de bajo costo. Dos canales de presión Invasiva identificables mediante etiquetas programables. Calibración de cero y 200 mmHg independiente por cama Control de escala por cada canal de Presión Invasiva, presentando la misma en el trazado. Acceso directo al menú, silencio de alarma, función congelar imagen, alarmas y medición de NIBP.

11 Impresora (opcional) Fecha y hora en pantalla. Control de volumen y brillo por encoder digital. Posibilidad de Identificar el monitor. Conexión a directa a central de monitoreo. Entrada de alimentación externa 12VDC. Fuente de alimentación 100 / 240 VAC. Baterías recargables incluidas.

12 Todos los Monitores Multiparamétricos de la Línea MA512 tienen diferentes pantallas de trabajo, Pantalla Formas de Ondas, Pantalla Numérica y Pantalla de Tendencias. Pantalla Formas de Ondas: Presenta un área de gran tamaño para las formas de ondas configuradas, mantiene todos los valores numéricos de los parámetros y el área de información de estado. Pantalla Numérica: En esta pantalla toman mayor protagonismo los valores numéricos para una visión rápida de los mismos, el ECG y SpO2 mantienen la forma de onda junto al área de información de estado Pantalla de Tendencias: Se almacena la información de los valores numéricos de los parámetros y se presentan en forma gráfica o tabular, con opción de 1 a 24hs.

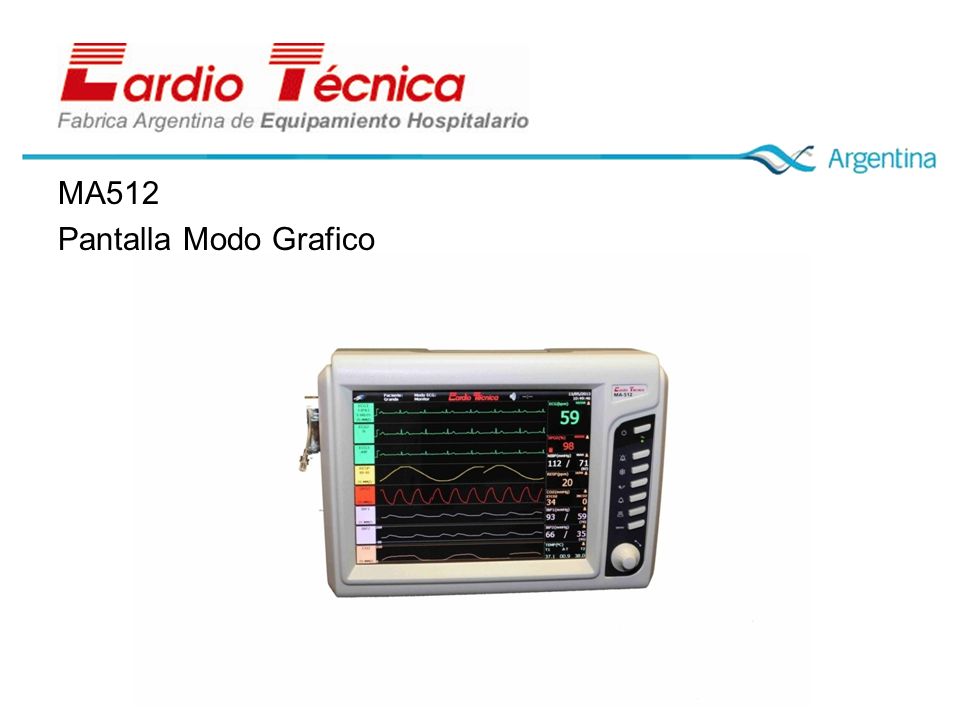

13 MA512 Pantalla Modo Grafico

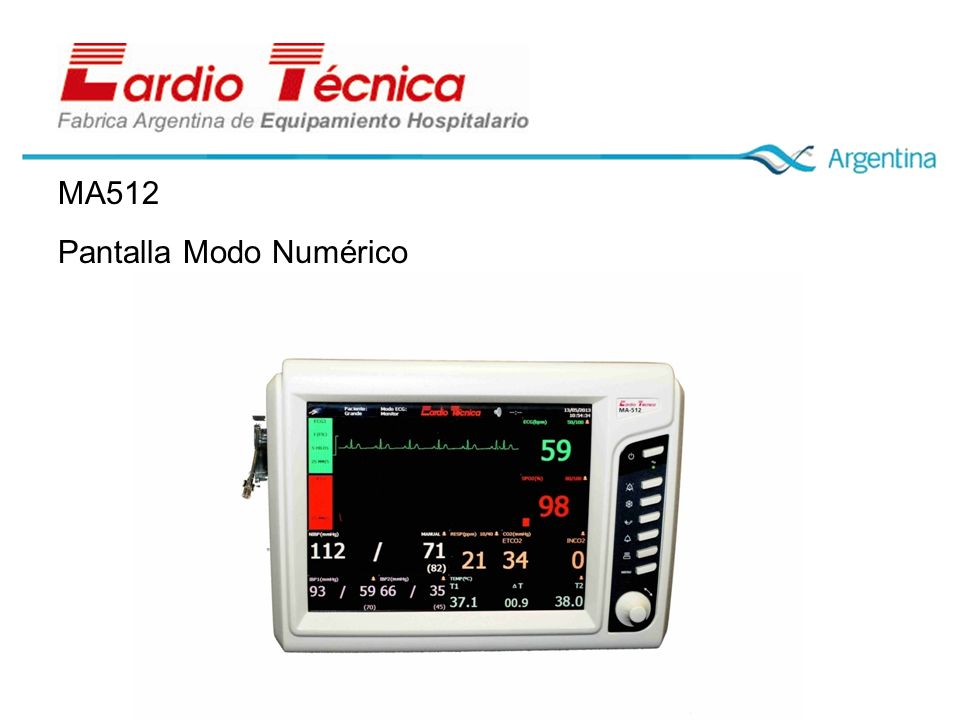

14 MA512 Pantalla Modo Numérico

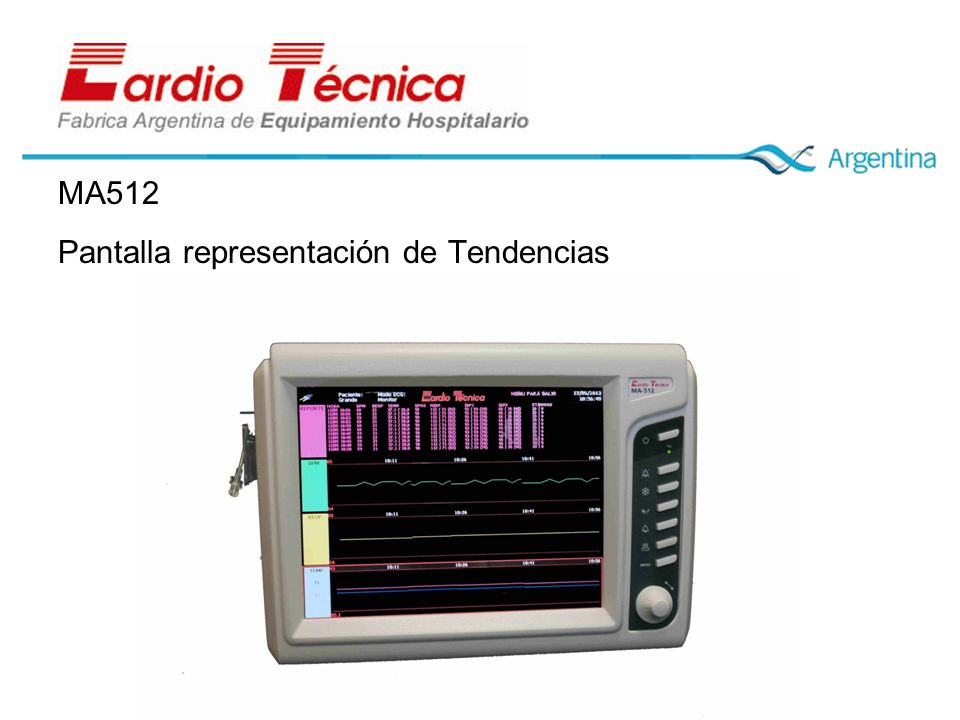

15 MA512 Pantalla representación de Tendencias

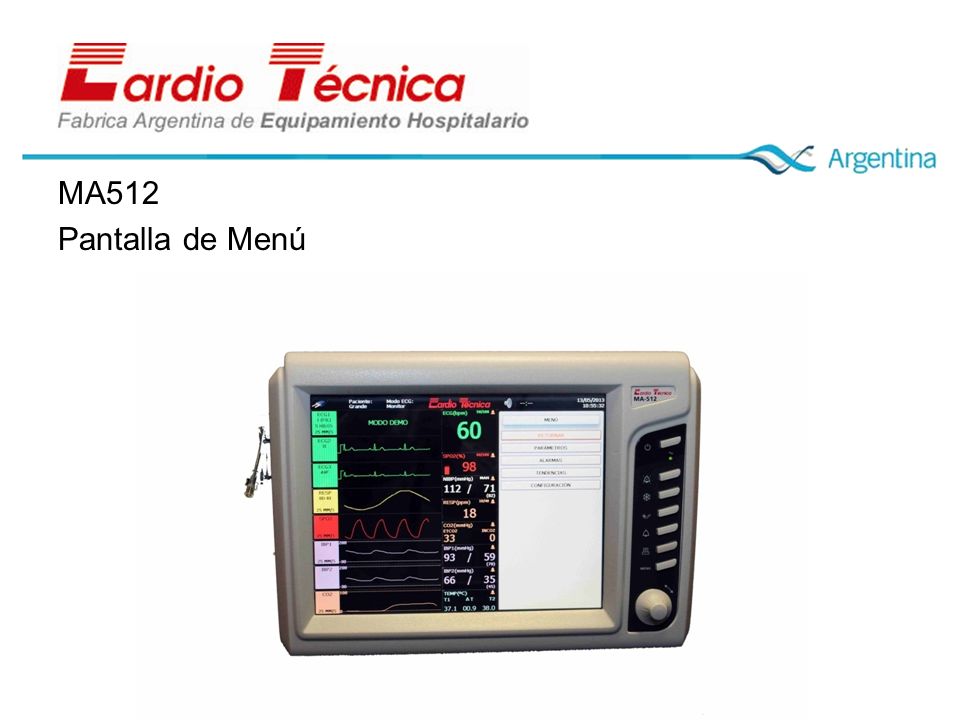

16 MA512 Pantalla de Menú

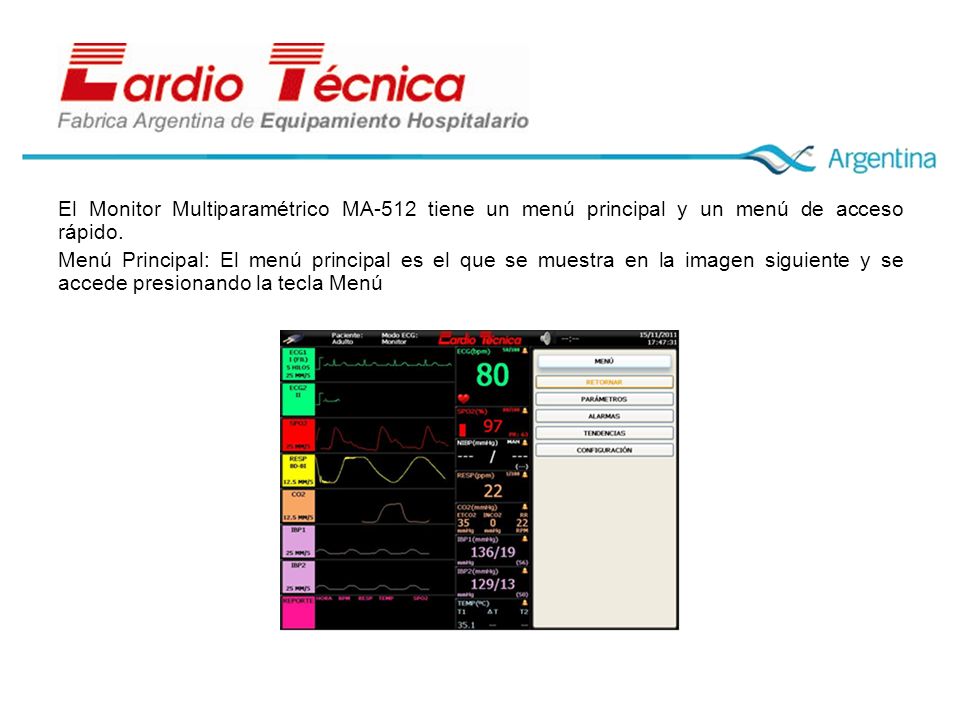

17 El Monitor Multiparamétrico MA-512 tiene un menú principal y un menú de acceso rápido. Menú Principal: El menú principal es el que se muestra en la imagen siguiente y se accede presionando la tecla Menú

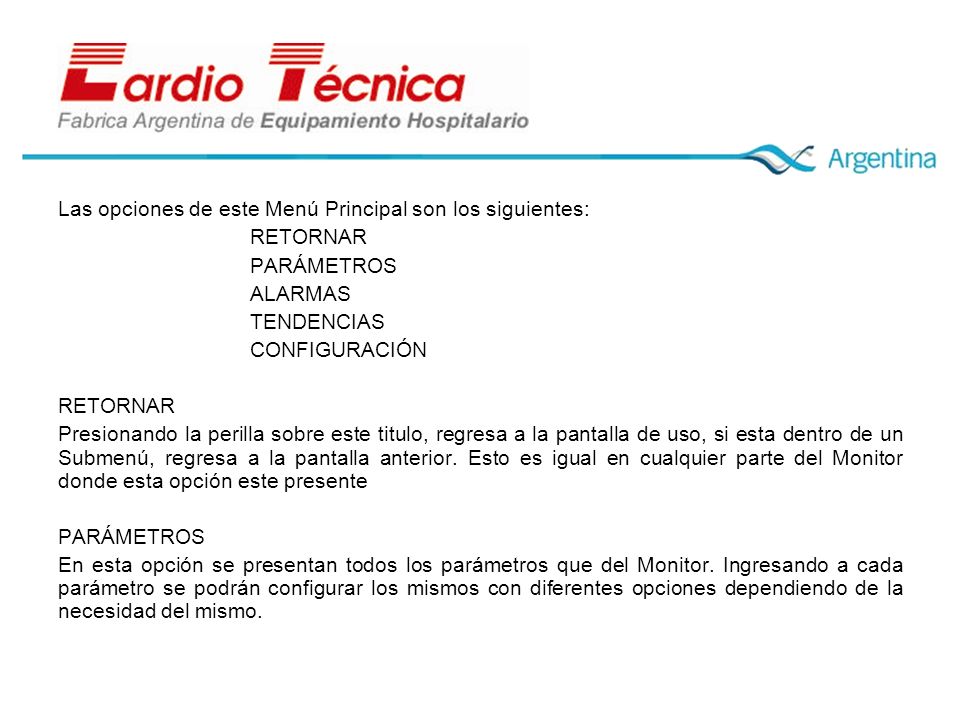

18 Las opciones de este Menú Principal son los siguientes: RETORNAR PARÁMETROS ALARMAS TENDENCIAS CONFIGURACIÓN RETORNAR Presionando la perilla sobre este titulo, regresa a la pantalla de uso, si esta dentro de un Submenú, regresa a la pantalla anterior. Esto es igual en cualquier parte del Monitor donde esta opción este presente PARÁMETROS En esta opción se presentan todos los parámetros que del Monitor. Ingresando a cada parámetro se podrán configurar los mismos con diferentes opciones dependiendo de la necesidad del mismo.

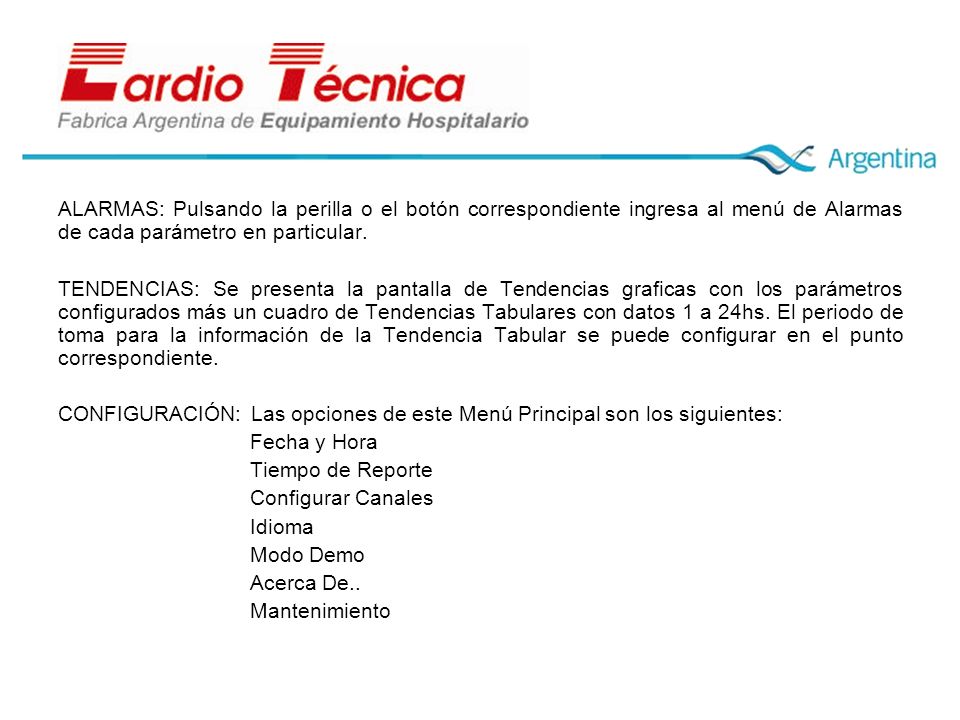

19 ALARMAS: Pulsando la perilla o el botón correspondiente ingresa al menú de Alarmas de cada parámetro en particular. TENDENCIAS: Se presenta la pantalla de Tendencias graficas con los parámetros configurados más un cuadro de Tendencias Tabulares con datos 1 a 24hs. El periodo de toma para la información de la Tendencia Tabular se puede configurar en el punto correspondiente. CONFIGURACIÓN: Las opciones de este Menú Principal son los siguientes: Fecha y Hora Tiempo de Reporte Configurar Canales Idioma Modo Demo Acerca De.. Mantenimiento

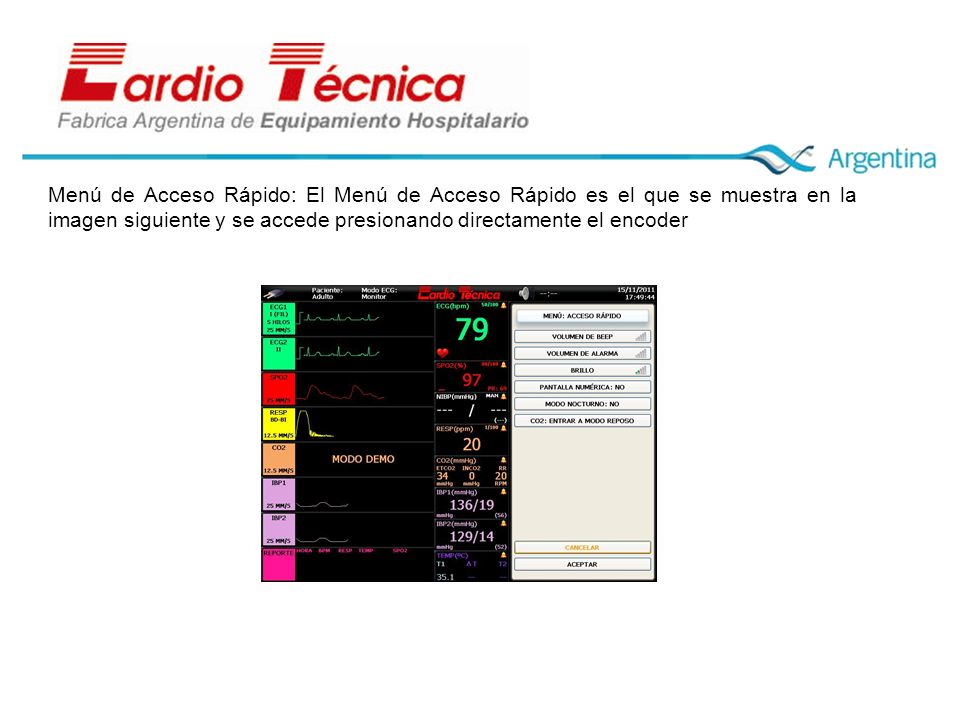

20 Menú de Acceso Rápido: El Menú de Acceso Rápido es el que se muestra en la imagen siguiente y se accede presionando directamente el encoder

21 Las opciones de este Menú de Acceso Rápido son los siguientes: VOLUMEN DE BEEP VOLUMEN DE ALARMA BRILLO PANTALLA NUMERICA MODO NOCTURNO CO2: ENTRAR A MODO REPOSO VOLUMEN DE BEEP: Girando el encoder aumenta o disminuye el mismo, este suena con cada detección de pulso cardiaco, una vez elegido el valor deseado presionando el encoder se confirma el valor. VOLUMEN DE ALARMA: Girando el encoder aumenta o disminuye el mismo, este suena con cada sobrepaso de límites o ante la ocurrencia de una alarma técnica (sensor desconectado, paciente ausente, etc.), una vez elegido el valor deseado presionando el encoder se confirma el valor.

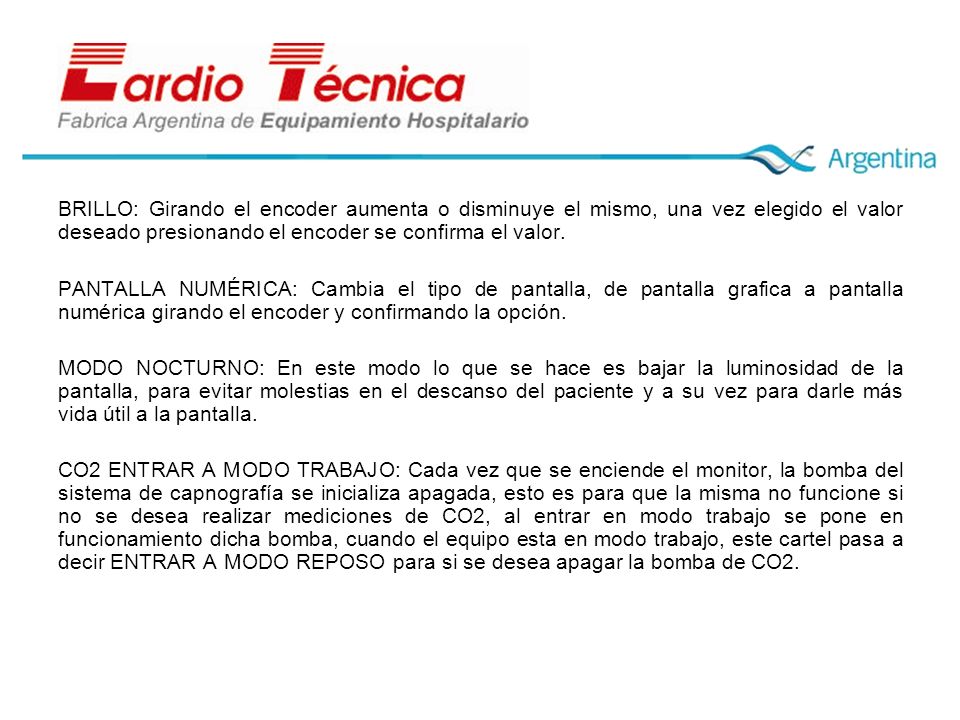

22 BRILLO: Girando el encoder aumenta o disminuye el mismo, una vez elegido el valor deseado presionando el encoder se confirma el valor. PANTALLA NUMÉRICA: Cambia el tipo de pantalla, de pantalla grafica a pantalla numérica girando el encoder y confirmando la opción. MODO NOCTURNO: En este modo lo que se hace es bajar la luminosidad de la pantalla, para evitar molestias en el descanso del paciente y a su vez para darle más vida útil a la pantalla. CO2 ENTRAR A MODO TRABAJO: Cada vez que se enciende el monitor, la bomba del sistema de capnografía se inicializa apagada, esto es para que la misma no funcione si no se desea realizar mediciones de CO2, al entrar en modo trabajo se pone en funcionamiento dicha bomba, cuando el equipo esta en modo trabajo, este cartel pasa a decir ENTRAR A MODO REPOSO para si se desea apagar la bomba de CO2.

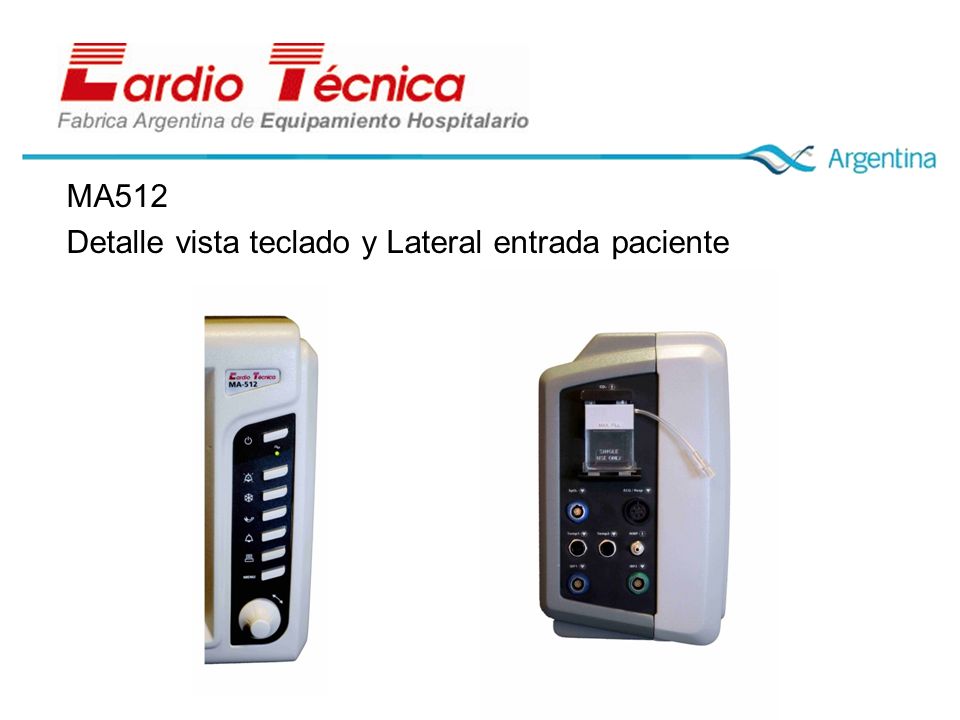

23 MA512 Detalle vista teclado y Lateral entrada paciente

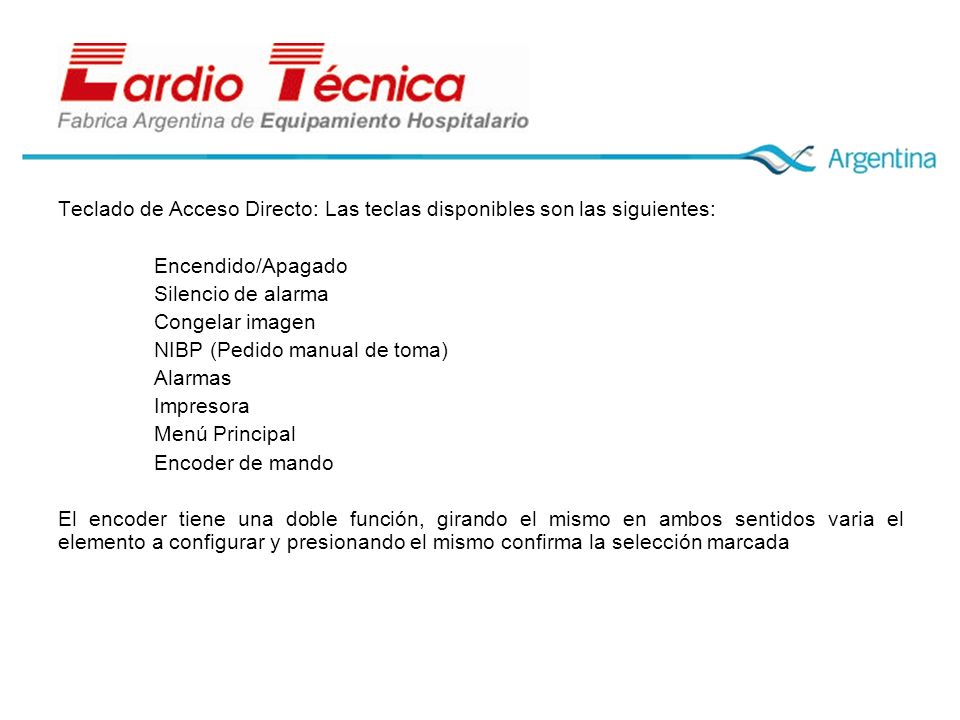

24 Teclado de Acceso Directo: Las teclas disponibles son las siguientes: Encendido/Apagado Silencio de alarma Congelar imagen NIBP (Pedido manual de toma) Alarmas Impresora Menú Principal Encoder de mando El encoder tiene una doble función, girando el mismo en ambos sentidos varia el elemento a configurar y presionando el mismo confirma la selección marcada

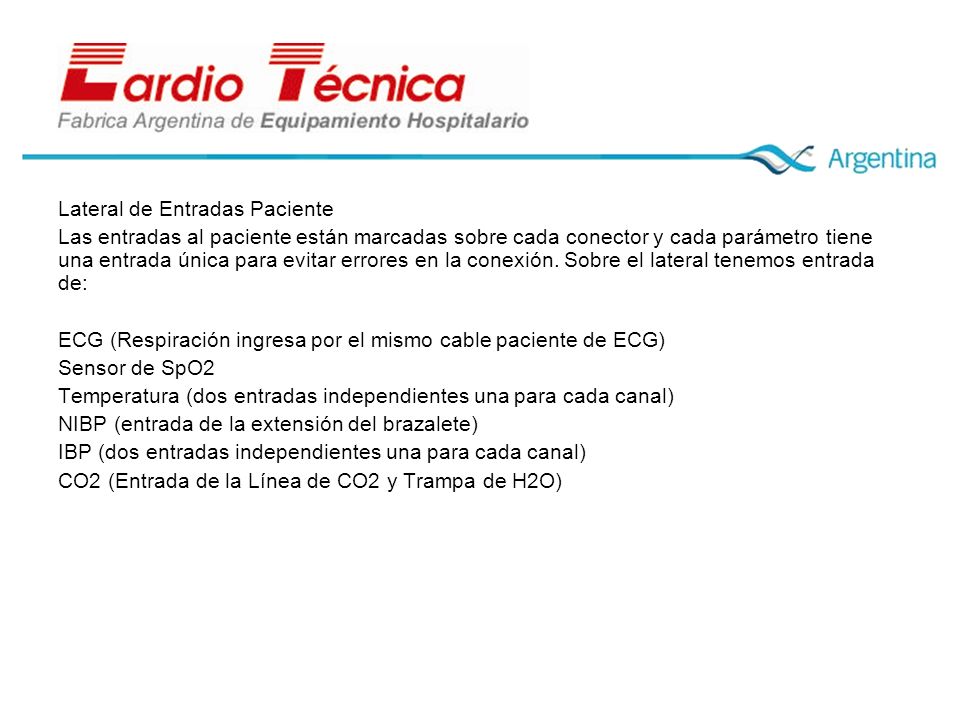

25 Lateral de Entradas Paciente Las entradas al paciente están marcadas sobre cada conector y cada parámetro tiene una entrada única para evitar errores en la conexión. Sobre el lateral tenemos entrada de: ECG (Respiración ingresa por el mismo cable paciente de ECG) Sensor de SpO2 Temperatura (dos entradas independientes una para cada canal) NIBP (entrada de la extensión del brazalete) IBP (dos entradas independientes una para cada canal) CO2 (Entrada de la Línea de CO2 y Trampa de H2O)

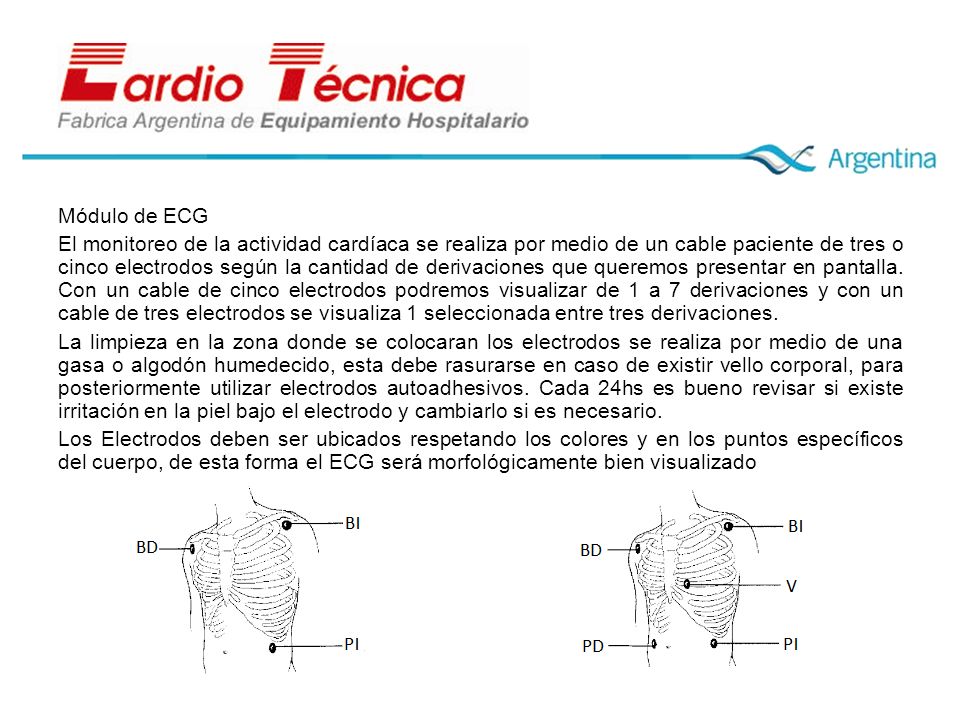

26 Módulo de ECG El monitoreo de la actividad cardíaca se realiza por medio de un cable paciente de tres o cinco electrodos según la cantidad de derivaciones que queremos presentar en pantalla. Con un cable de cinco electrodos podremos visualizar de 1 a 7 derivaciones y con un cable de tres electrodos se visualiza 1 seleccionada entre tres derivaciones. La limpieza en la zona donde se colocaran los electrodos se realiza por medio de una gasa o algodón humedecido, esta debe rasurarse en caso de existir vello corporal, para posteriormente utilizar electrodos autoadhesivos. Cada 24hs es bueno revisar si existe irritación en la piel bajo el electrodo y cambiarlo si es necesario. Los Electrodos deben ser ubicados respetando los colores y en los puntos específicos del cuerpo, de esta forma el ECG será morfológicamente bien visualizado

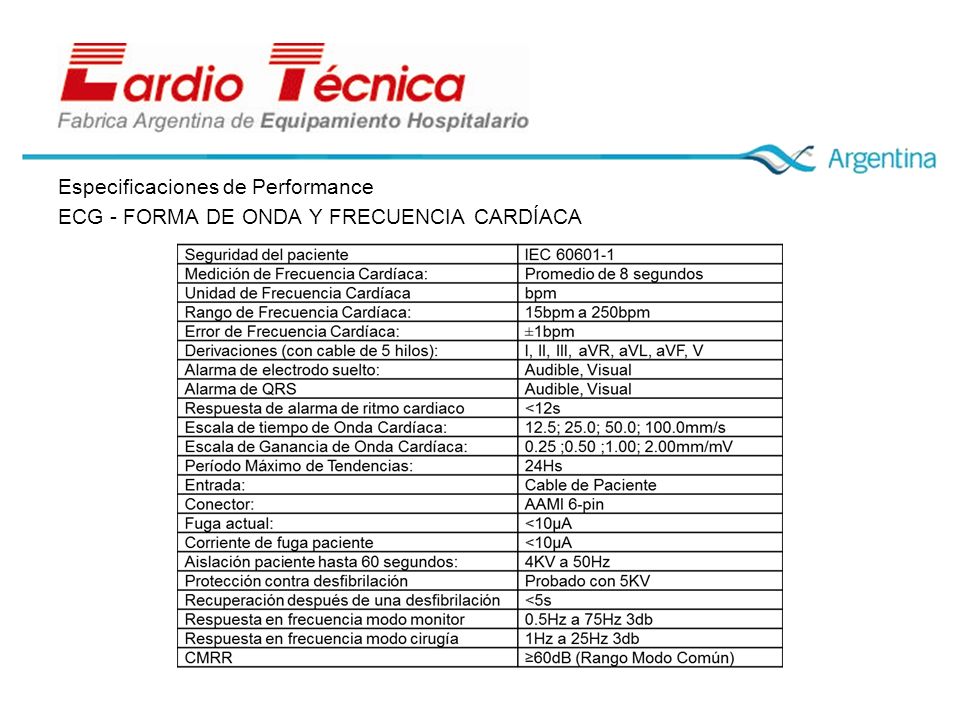

27 Especificaciones de Performance ECG - FORMA DE ONDA Y FRECUENCIA CARDÍACA

28 Es útil para tener una correcta forma de onda de ECG revisar las ganancias, los filtros configurados y todas las opciones de presentación que ofrece el monitor Módulo de Respiración El Monitor puede mostrar la curva que se corresponde con la variación de la caja torácica con cada reparación y medir la frecuencia respiratoria (PPM) del paciente Para lograr esto emplea dos electrodos del cable paciente de ECG y basa sus datos en los resultados del método impedanciométrico. La variación de impedancia entre dos electrodos (BD-BI o BD-PI) con cada respiración es registrada en el monitor como curva de respiración. Las cresta de las ondas indican inspiraciones y los valles espiraciones.

29 Especificaciones de Performance RR - FORMA DE ONDA Y FRECUENCIA RESPIRATORIA Módulo de SpO2 La oximetría de pulso (SpO2) es la medición, no invasiva, del oxígeno transportado por la hemoglobina en el interior de los vasos sanguíneos. La medición de SpO2 constituye una de las herramientas fundamentales en la monitorización no invasiva de los pacientes hospitalizados y, en especial, en pacientes en situación crítica, tanto del tipo medico como quirúrgico En condiciones normales fisiológicas, respirando aire, la saturación de O2 en la sangre arterial es del 95-100%

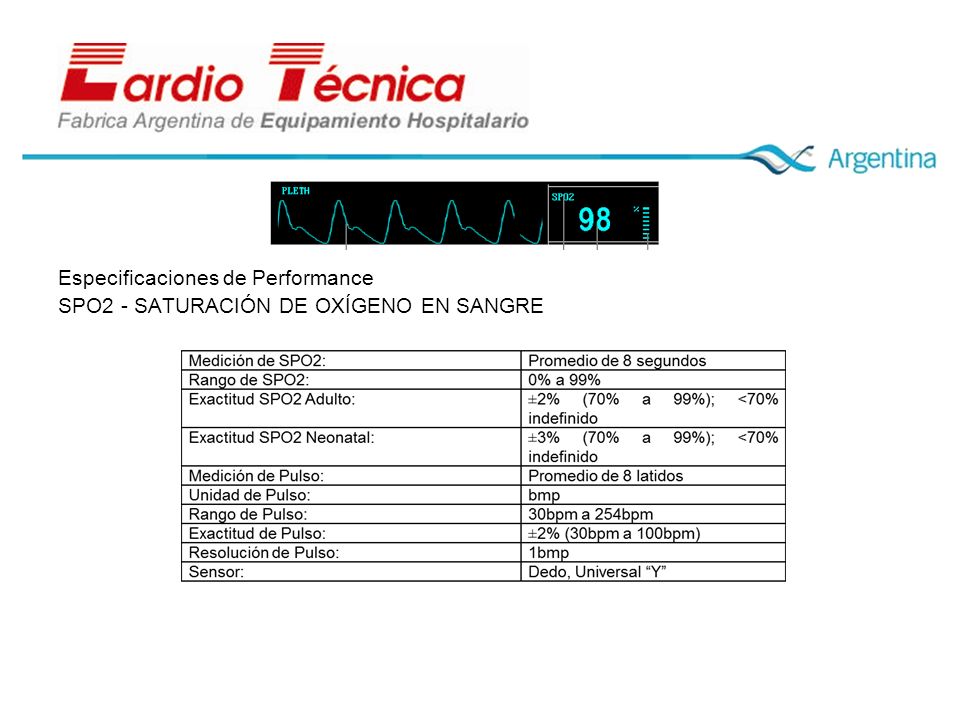

30 Especificaciones de Performance SPO2 - SATURACIÓN DE OXÍGENO EN SANGRE

31 Módulo de Temperatura Este monitor mide la temperatura corporal por medio de un sensor de temperatura a través de los siguientes dos canales T1 y T2. Automaticamente calcula la diferencia entre ambas temperaturas y la presenta como ∆T. El monitor es compatible con sensores con forma de moneda (superficie del piel), sensores rectales (cavidades del cuerpo) y sensores de temperatura desechables. Especificaciones de Performance TEMP - TEMPERATURA CORPORAL

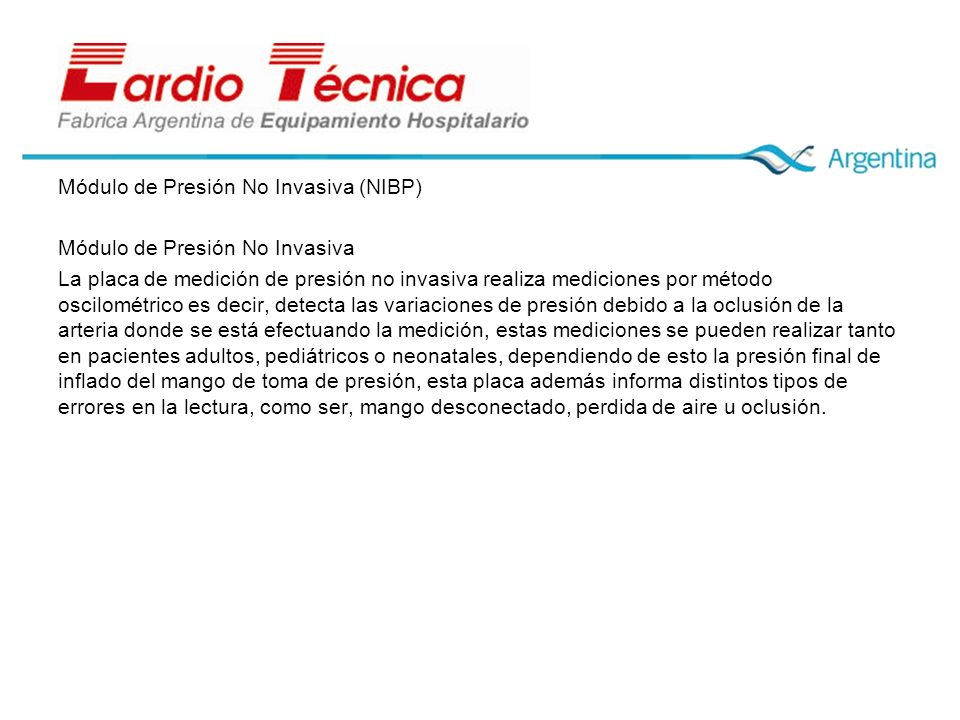

32 Módulo de Presión No Invasiva (NIBP) Módulo de Presión No Invasiva La placa de medición de presión no invasiva realiza mediciones por método oscilométrico es decir, detecta las variaciones de presión debido a la oclusión de la arteria donde se está efectuando la medición, estas mediciones se pueden realizar tanto en pacientes adultos, pediátricos o neonatales, dependiendo de esto la presión final de inflado del mango de toma de presión, esta placa además informa distintos tipos de errores en la lectura, como ser, mango desconectado, perdida de aire u oclusión.

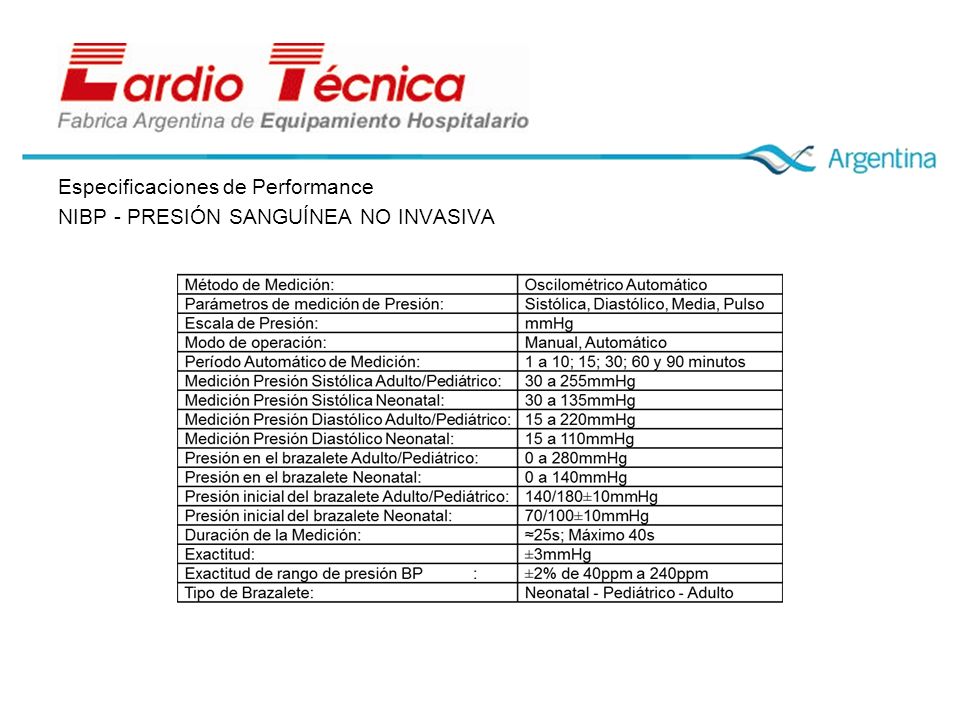

33 Especificaciones de Performance NIBP - PRESIÓN SANGUÍNEA NO INVASIVA

34 Módulo de Capnografía La placa de CO2 posee una bomba de depresión, con sus correspondientes filtros y trampa de humedad para capturar la muestra de gas que ingresa al banco óptico, las mediciones se realizan por método espectrofotométrico midiendo la presión ambiental y realizando las correcciones necesarias para la medición de CO2. Especificaciones de Performance CO2 - CAPNOGRAFÍA - CO2 EtCO2 e InCO2 Modos:Reposo - Trabajo Rango de Medición:0mmHg a 99mmHg Escala:mmHg Exactitud de 0mmHg a 40mmHg:±2mmHg Exactitud de 41mmHg a 76mmHg:±5% Exactitud de 77mmHg a 99mmHg:±10% Resolución:1mmHg CO 2 Respiración:±2brpm de 0brpm a 150brpm Velocidad de barrido de onda:6.25; 12.5; 25.0mm/s ±10%

35 Módulo de Presión Invasiva La placa de medición de presión invasiva posee dos canales de medición simultáneas, las mismas se realizan mediante un transductor de presión externo tipo Wheatstone con una sensibilidad de 5uV/V/mmHg siendo el rango de medición de 0 a 300mmHg y aislación paciente de 4KV. Presenta la posibilidad de etiquetar los canales durante la medición y tener las escalas utilizadas presente en pantalla.

36 Especificaciones de Performance IBP - PRESIÓN SANGUÍNEA INVASIVA Rango de Medición:-50mmHg a 350mmHg Tensión de Excitación:5VCC Aislación Paciente:4KV Rango de Presión del Transductor:-50mmHg a 400mmHg Sensibilidad del Transductor:5µV/V/mmHg Resolución:1mmHg Error de Ganancia:0,5% Ancho de Banda:0Hz a 12Hz

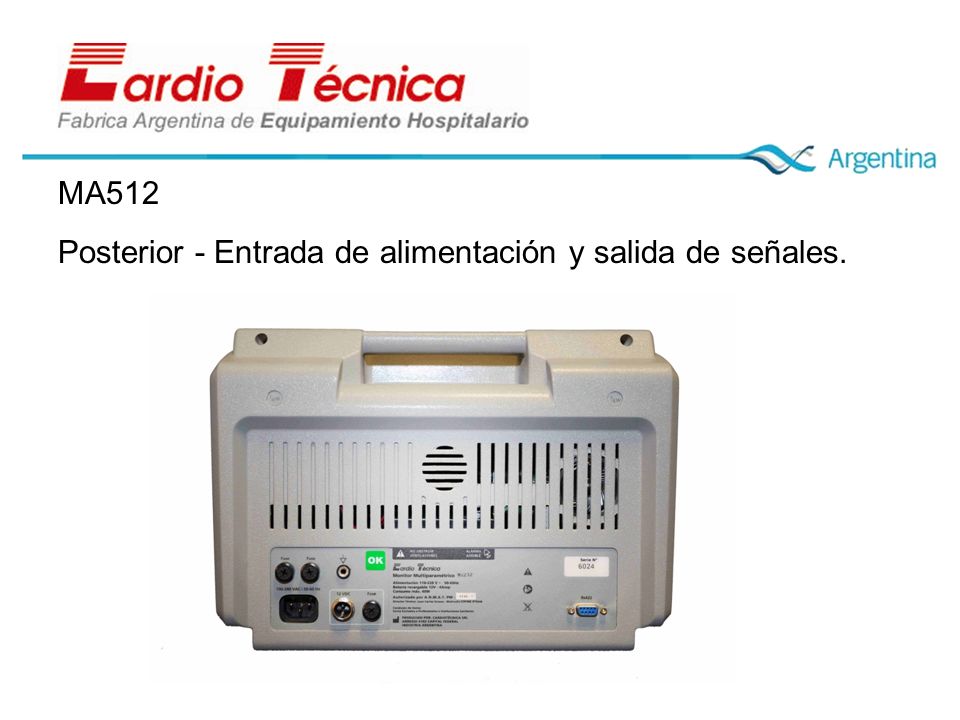

37 MA512 Posterior - Entrada de alimentación y salida de señales.

38 Panel Posterior Este sector esta destinado al ingreso de las fuentes de alimentación, el marcado del equipo y la conexión con la central de monitoreo. Los conectores presentes son los siguientes: Fusible alimentación eléctrica. Base del conector para corriente alterna 110-230VAC, 50/ 60Hz. Fusible alimentación auxiliar. Conexión a tierra. Entrada de alimentación auxiliar. RS422 puerto de comunicación. NOTA: El puerto RS422 sólo puede conectarse a una Central de Monitoreo CardioTécnica SRL

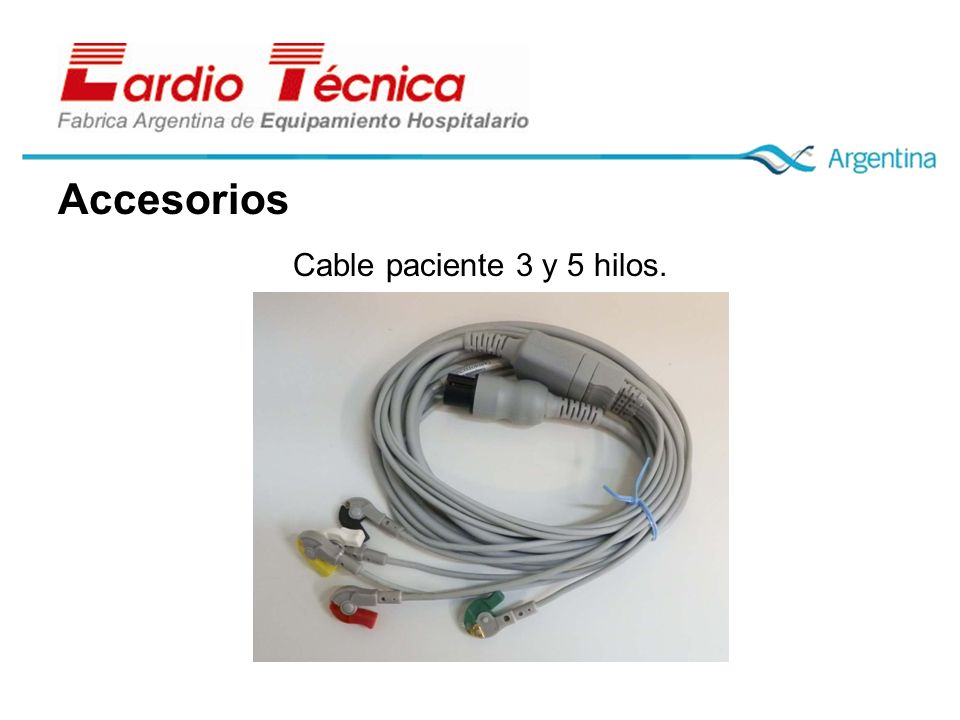

39 Accesorios Cable paciente 3 y 5 hilos.

40 Accesorios Sensor de temperatura cutáneo y rectal.

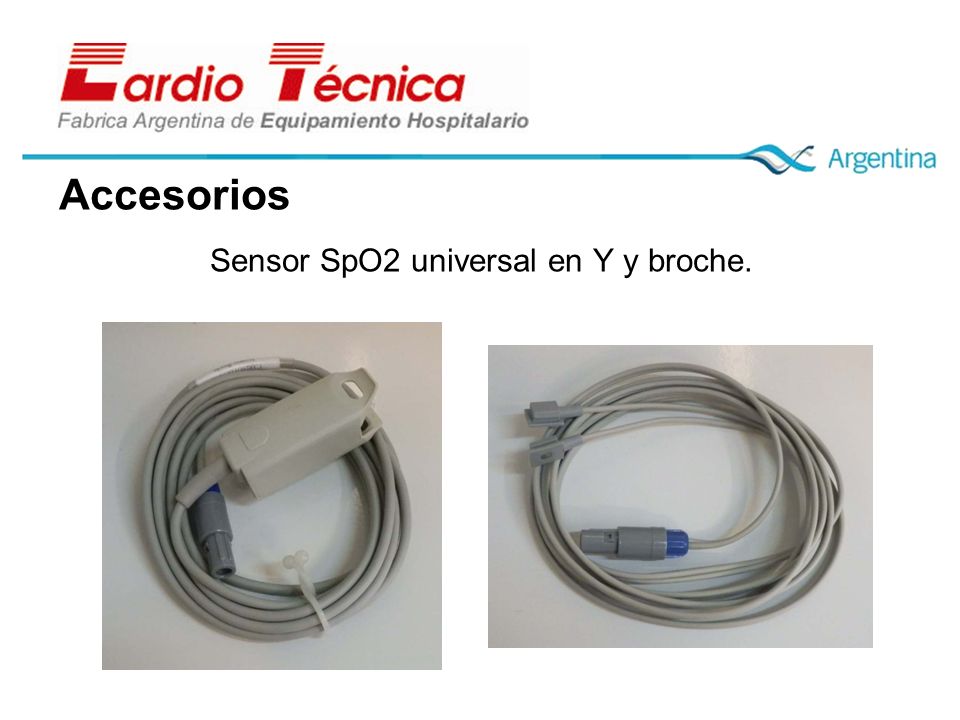

41 Accesorios Sensor SpO2 universal en Y y broche.

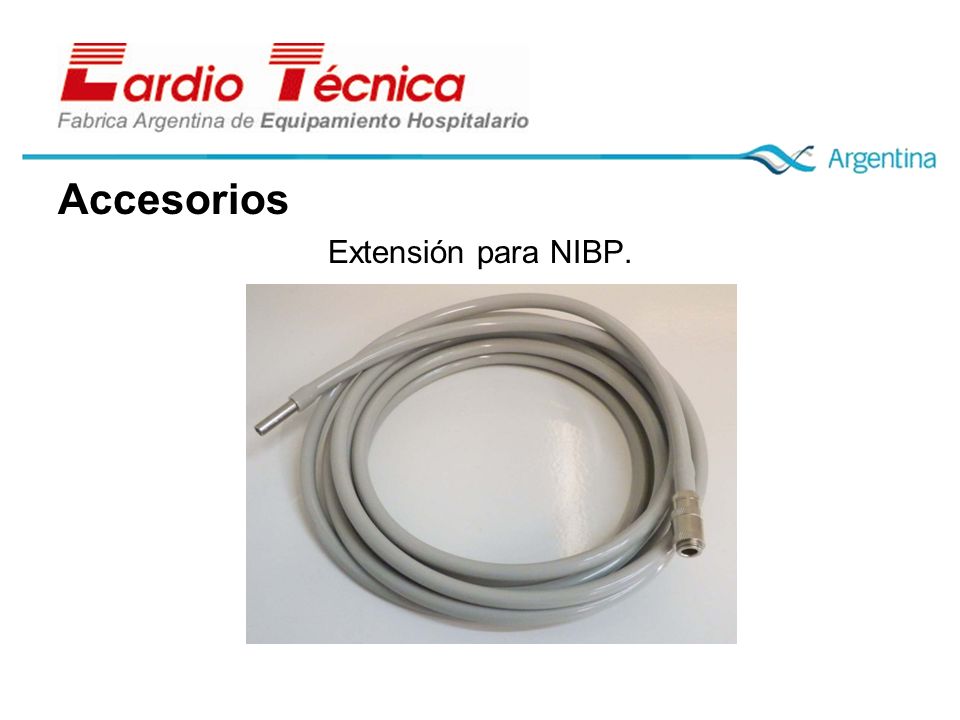

42 Accesorios Extensión para NIBP.

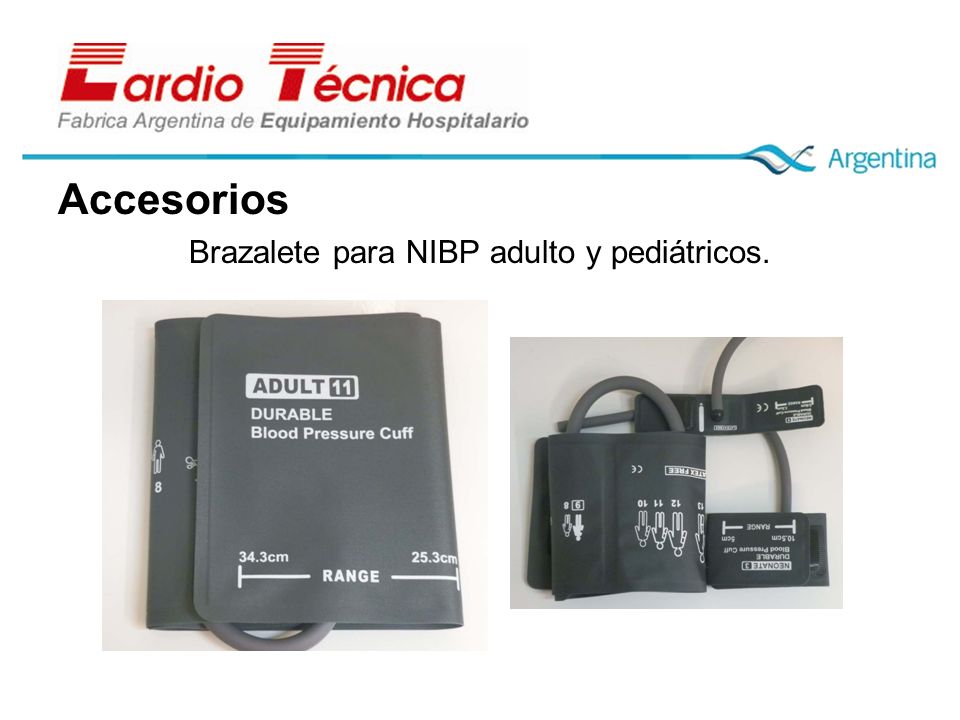

43 Accesorios Brazalete para NIBP adulto y pediátricos.

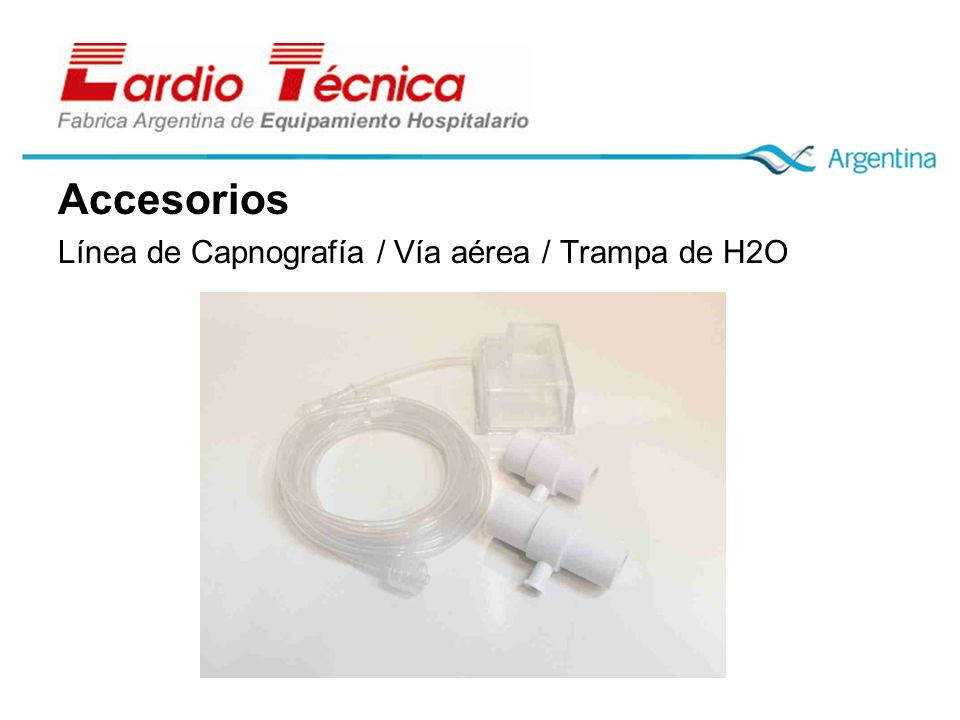

44 Accesorios Línea de Capnografía / Vía aérea / Trampa de H2O

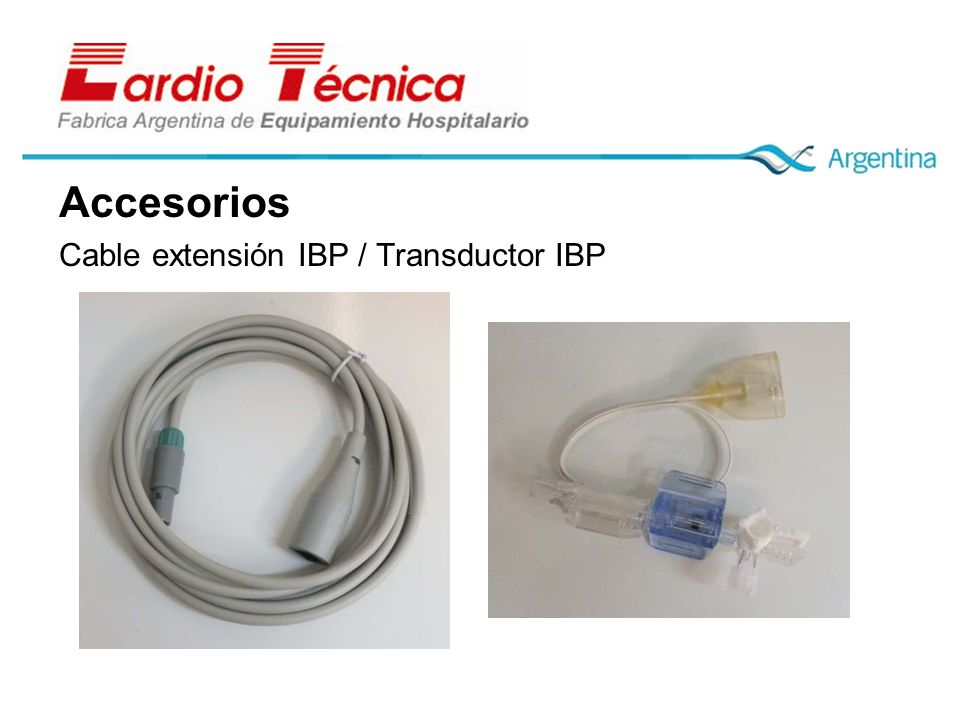

45 Accesorios Cable extensión IBP / Transductor IBP

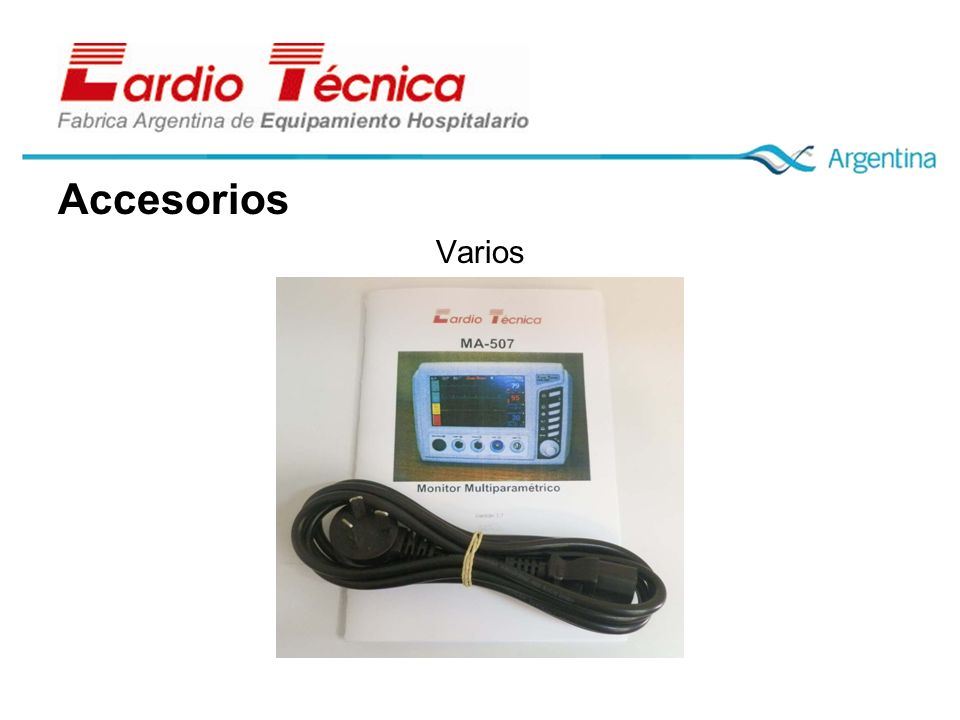

46 Accesorios Varios

47 Fabrica Arregui 4102 Ciudad Autónoma de Buenos Aires Buenos Aires – Argentina Te: (5411) 4639-9559 (5411) 4648-2127 Mail: info@cardiotecnica.com.arinfo@cardiotecnica.com.ar Web: www.cardiotecnica.com.ar
