CÁTEDRA INSTALACIONES SANITARIAS Y DE GAS

Presentación del tema: "CÁTEDRA INSTALACIONES SANITARIAS Y DE GAS"— Transcripción de la presentación:

1 CÁTEDRA INSTALACIONES SANITARIAS Y DE GAS
SISTEMA DE PROVISIÓN DE AGUA CALIENTE

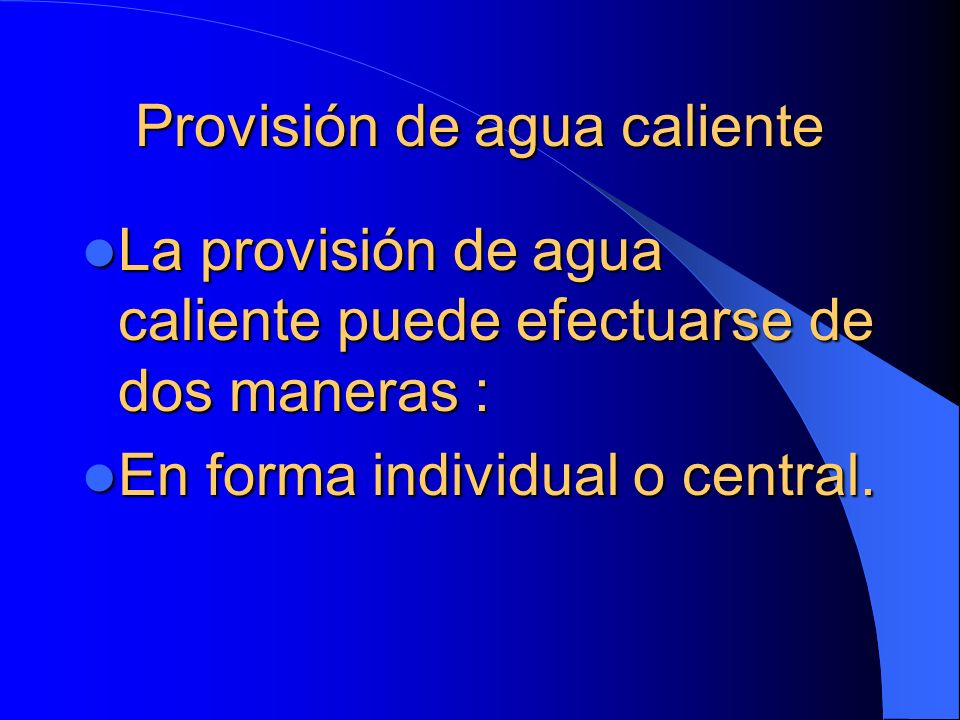

2 Provisión de agua caliente
La provisión de agua caliente puede efectuarse de dos maneras : En forma individual o central.

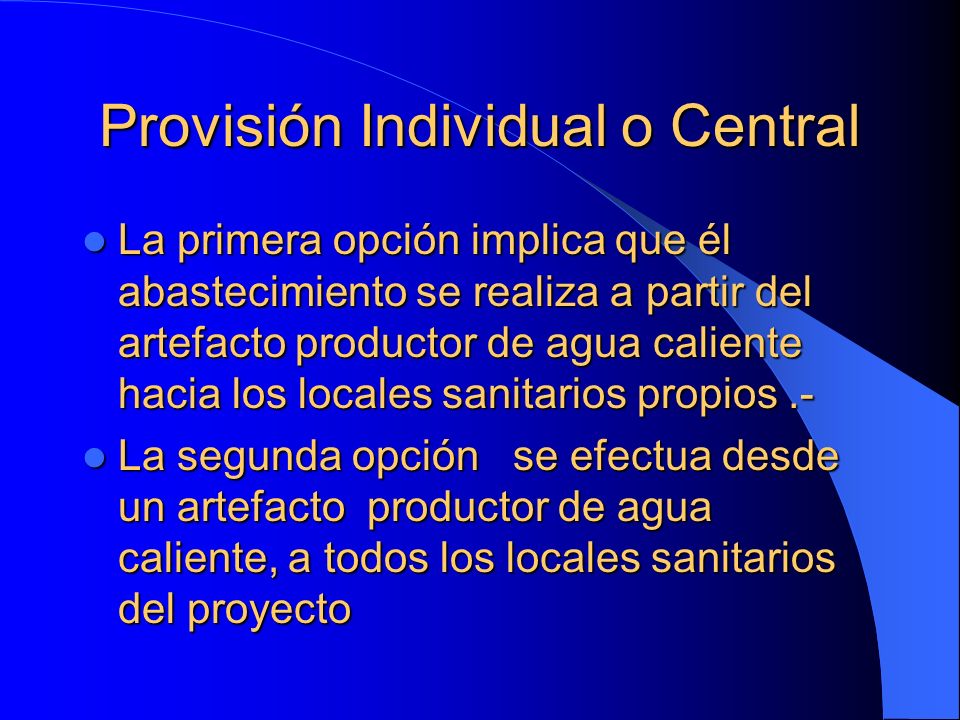

3 Provisión Individual o Central
La primera opción implica que él abastecimiento se realiza a partir del artefacto productor de agua caliente hacia los locales sanitarios propios .- La segunda opción se efectua desde un artefacto productor de agua caliente, a todos los locales sanitarios del proyecto

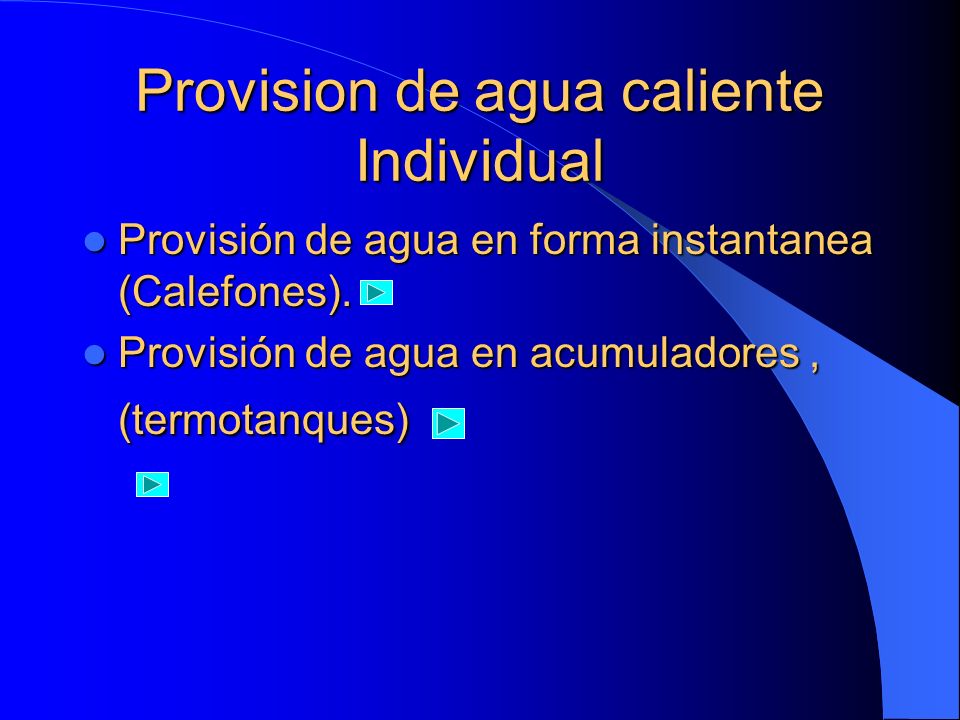

4 Provision de agua caliente Individual
Provisión de agua en forma instantanea (Calefones). Provisión de agua en acumuladores , (termotanques)

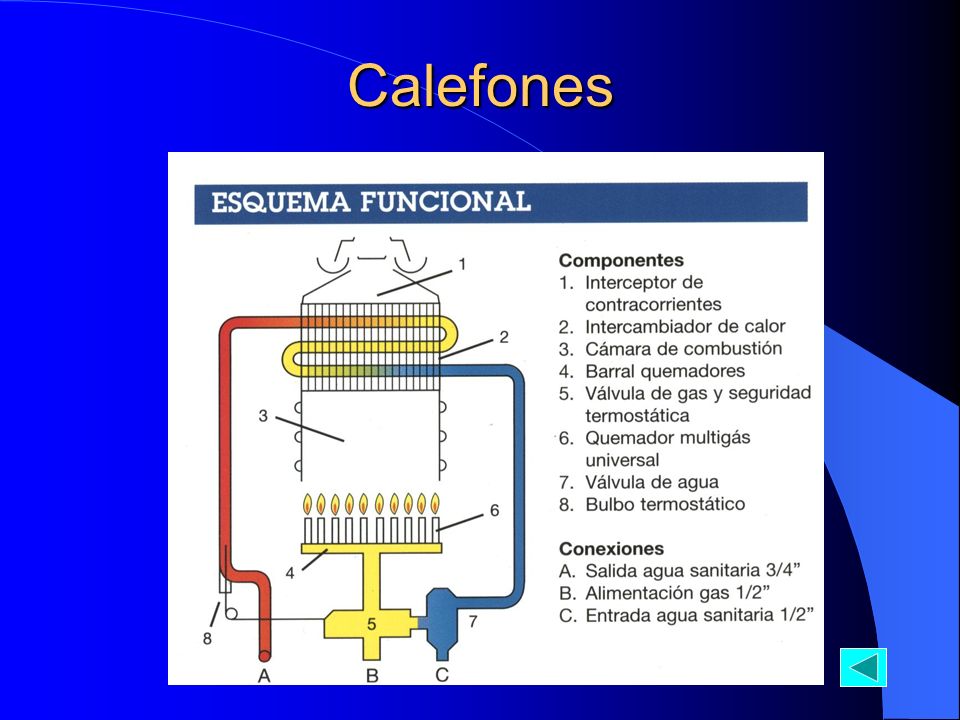

5 Calefones

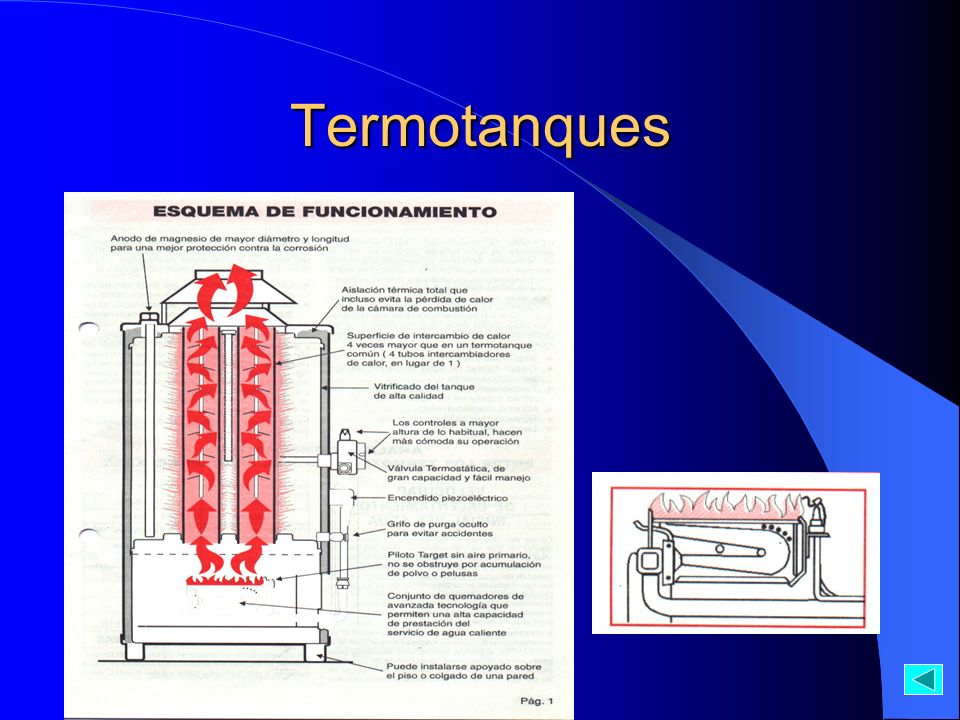

6 Termotanques

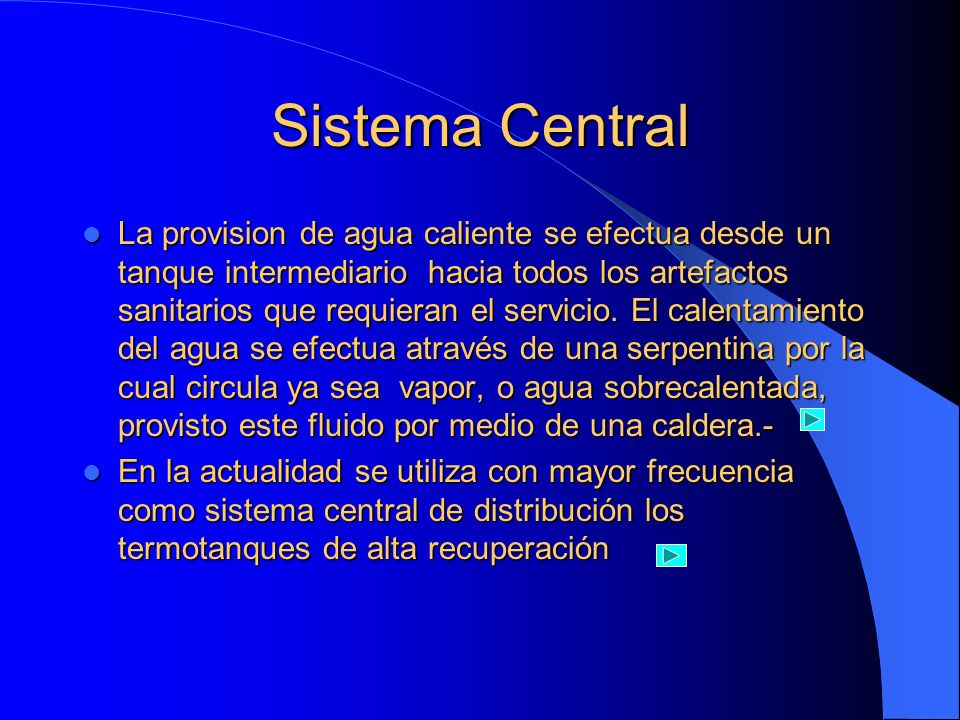

7 Sistema Central La provision de agua caliente se efectua desde un tanque intermediario hacia todos los artefactos sanitarios que requieran el servicio. El calentamiento del agua se efectua através de una serpentina por la cual circula ya sea vapor, o agua sobrecalentada, provisto este fluido por medio de una caldera.- En la actualidad se utiliza con mayor frecuencia como sistema central de distribución los termotanques de alta recuperación

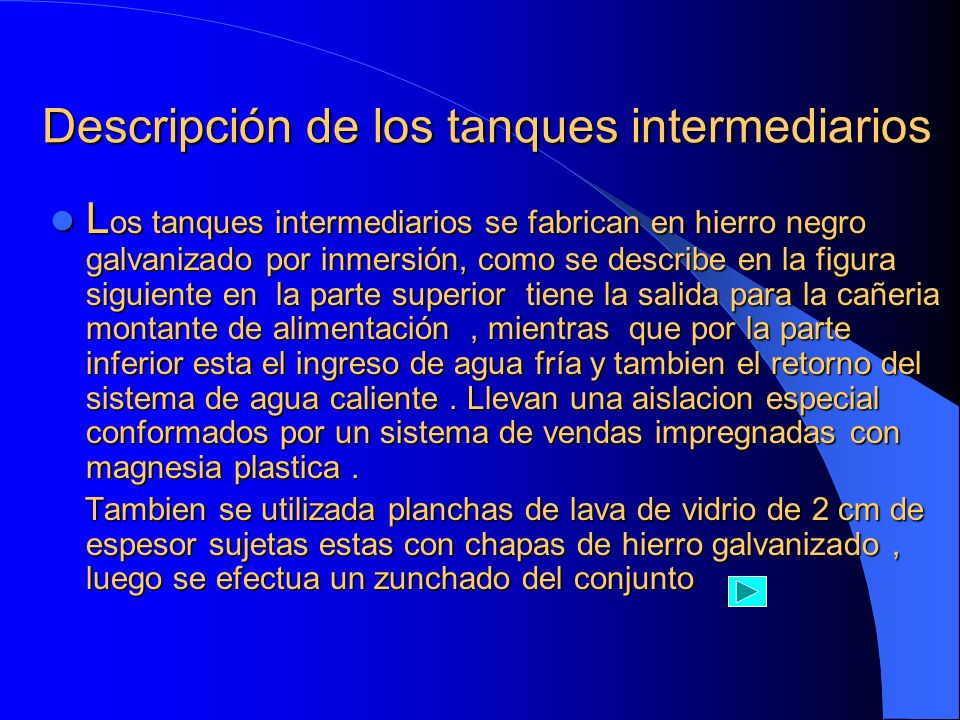

8 Descripción de los tanques intermediarios
Los tanques intermediarios se fabrican en hierro negro galvanizado por inmersión, como se describe en la figura siguiente en la parte superior tiene la salida para la cañeria montante de alimentación , mientras que por la parte inferior esta el ingreso de agua fría y tambien el retorno del sistema de agua caliente . Llevan una aislacion especial conformados por un sistema de vendas impregnadas con magnesia plastica . Tambien se utilizada planchas de lava de vidrio de 2 cm de espesor sujetas estas con chapas de hierro galvanizado , luego se efectua un zunchado del conjunto

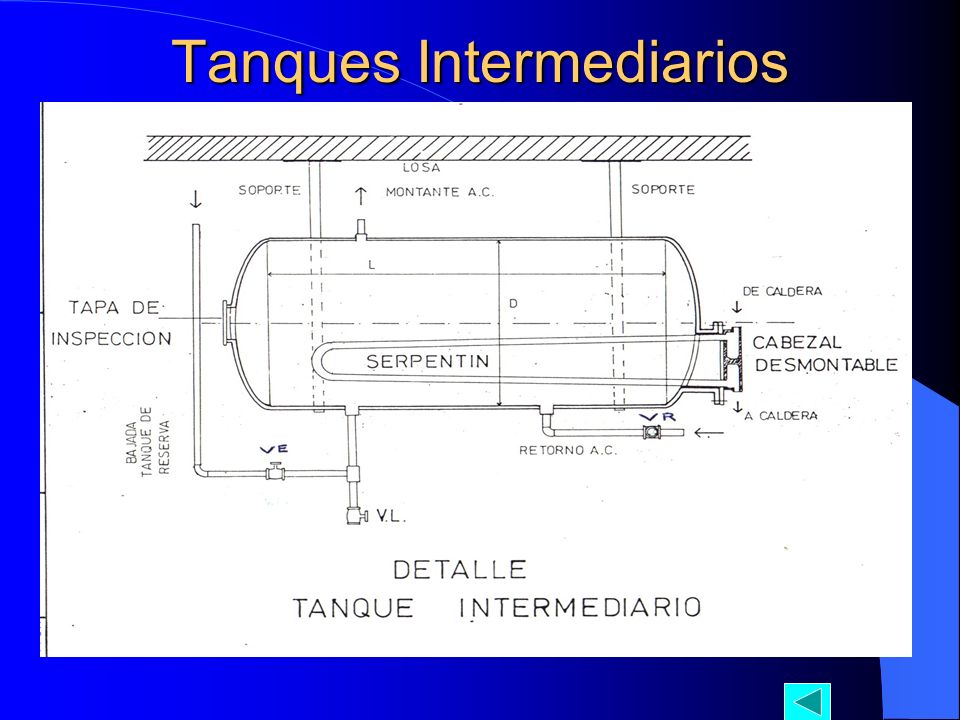

9 Tanques Intermediarios

10 Termo tanques Centrales
Son termotanques de alta recuperación , se expresa con este termino que la recuperación de volumen útil de utilzación de agua caliente se realiza en un tiempo menor debido a la potencia mayor del quemador instalado. Normalmente se instalan en baterias con el fín de tener asegurada una prestación mínima en caso de que uno algunode ellos deba ser reparado. Ya cuentan con aisalación provista de fabrica . Es conveniente hacer ingresar el sistema de retorno con el fin de obtener un rendimiento mayor y menor consumo de gas

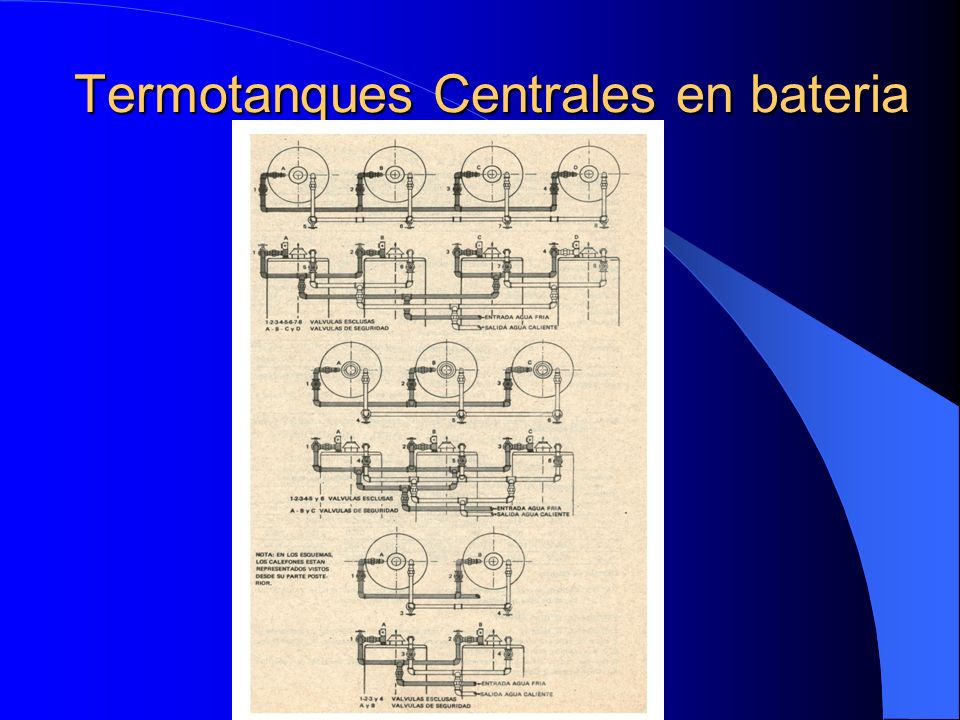

11 Termotanques Centrales en bateria

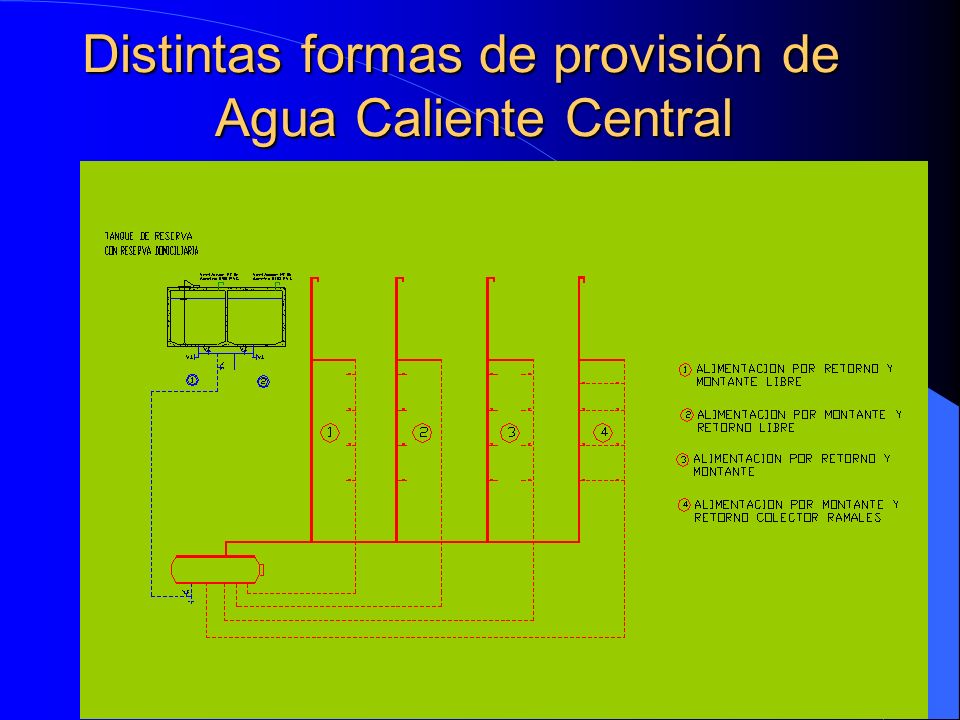

12 Distintas formas de provisión de Agua Caliente Central

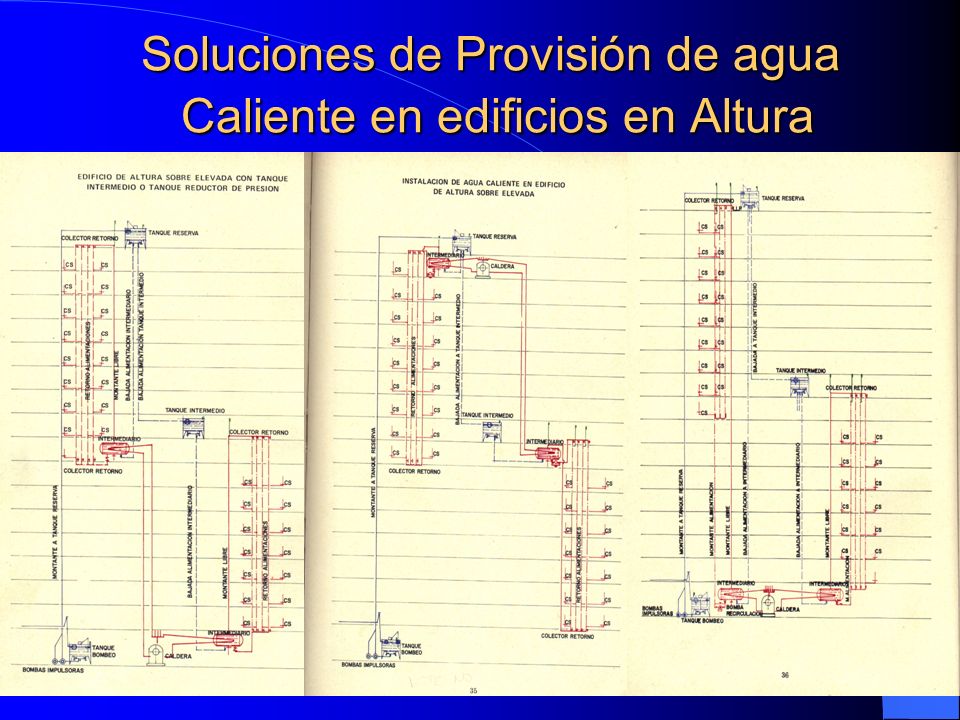

13 Soluciones de Provisión de agua Caliente en edificios en Altura

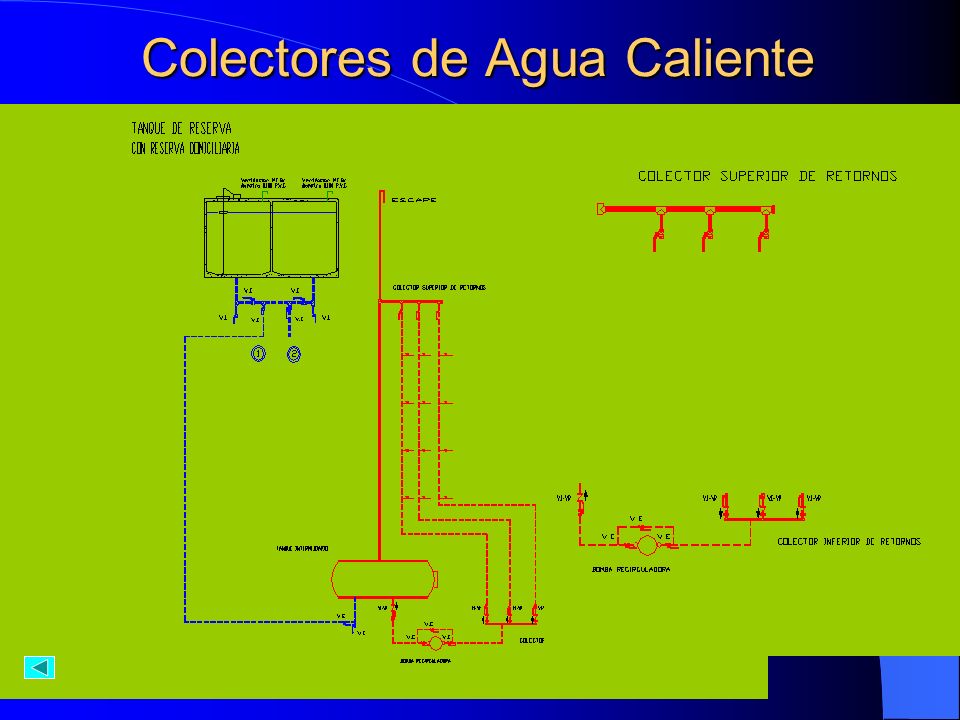

14 Colectores de Agua Caliente
