TRANSMISION DE POTENCIA ELECTRICA

Presentación del tema: "TRANSMISION DE POTENCIA ELECTRICA"— Transcripción de la presentación:

1 TRANSMISION DE POTENCIA ELECTRICA

2 ¿PORQUE SE TRANSMITE EN ALTA TENSION?

3 PROBLEMA: Existen perdidas de potencia eléctrica en la transmisión
La mayor parte de la perdida de potencia es en forma de calor cuando la corriente del circuito fluye a través de la resistencia del alambrado

4 Soluciones: Reducir la resistencia del conductor
Reducir la corriente que se conduce por el conductor Reducir ambas

5 REDUCCION DE LA RESISTENCIA
Debido a que se puede aumentar la sección transversal del conductor reduciendo de este modo la resistencia y las perdidas de potencia Utilizar un conductor con resistividad (ρ) menor.

6 Desventajas Costos muy elevados
Líneas de transmisión muy pesada y por tanto torres de transmisión muy grandes Tendido de líneas muy complicado Conductores con alto costo Sólo se lograría una reducción de perdidas lineal

7 Reducción de la corriente que se conduce

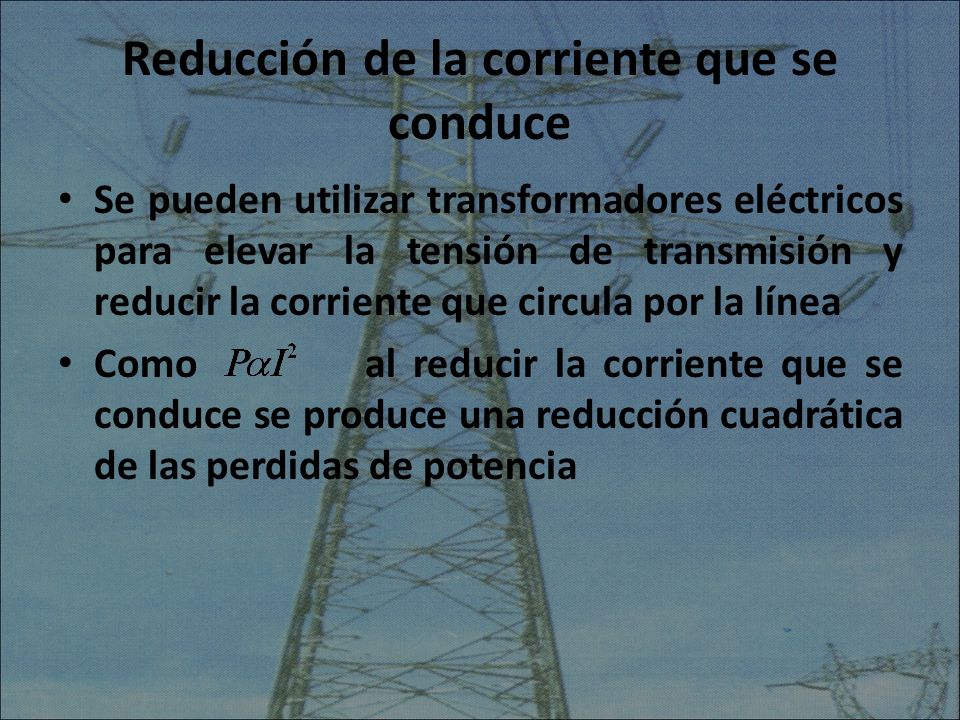

Se pueden utilizar transformadores eléctricos para elevar la tensión de transmisión y reducir la corriente que circula por la línea Como al reducir la corriente que se conduce se produce una reducción cuadrática de las perdidas de potencia

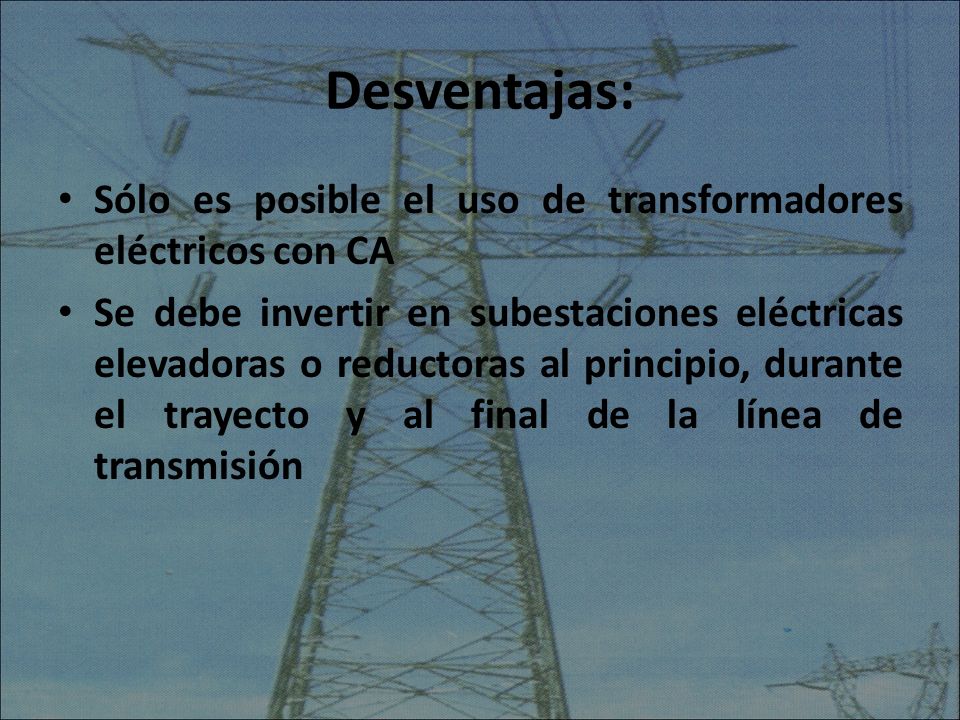

8 Desventajas: Sólo es posible el uso de transformadores eléctricos con CA Se debe invertir en subestaciones eléctricas elevadoras o reductoras al principio, durante el trayecto y al final de la línea de transmisión

9 Conclusión: El costo de invertir en equipamiento para la transmisión, subestaciones, transformadores, etc., es mucho menor que el costo de reducción de resistencia en los conductores. Al reducir la corriente que se conduce se logran reducciones más significativas de perdidas por efecto Joule Por lo tanto es mas conveniente elevar la tensión y reducir la corriente que se conduce para transmitir potencia eléctrica

10 LINEAS DE GENERACION Y DISTRIBUCION DE POTENCIA ELECTRICA
Generación V Subestación V V Subestación V V Subestación V-4000 V Transformador 2310 V-220/127 V Consumidor A.T. Consumidor B.T. Línea de Transmisión Líneas de Transmisión

11 Ejemplo: Un generador produce 10 A a 440 V. El voltaje se eleva a 4400 V para transmisión en una línea de potencia de 40 Km. Que tiene una resistencia de 0.5Ω/Km. ¿Qué porcentaje de la energía original se hubiera perdido en la transmisión si el voltaje no se hubiera elevado? ¿Qué porcentaje de la energía original se perderá aún con la elevación de voltaje por medio de un transformador?
