1 Sistemas de control de temperatura para una incubadora de huevos
INTEGRANTES: AHUANLLA SANTIAGO, Franz CORREA COZ, Jhon MELGAREJO SILVA, Omar MISAICO ASCENCIO, Kati Jessica REYES BLAS, Erick VELASQUEZ GUDIÑO, Sesi

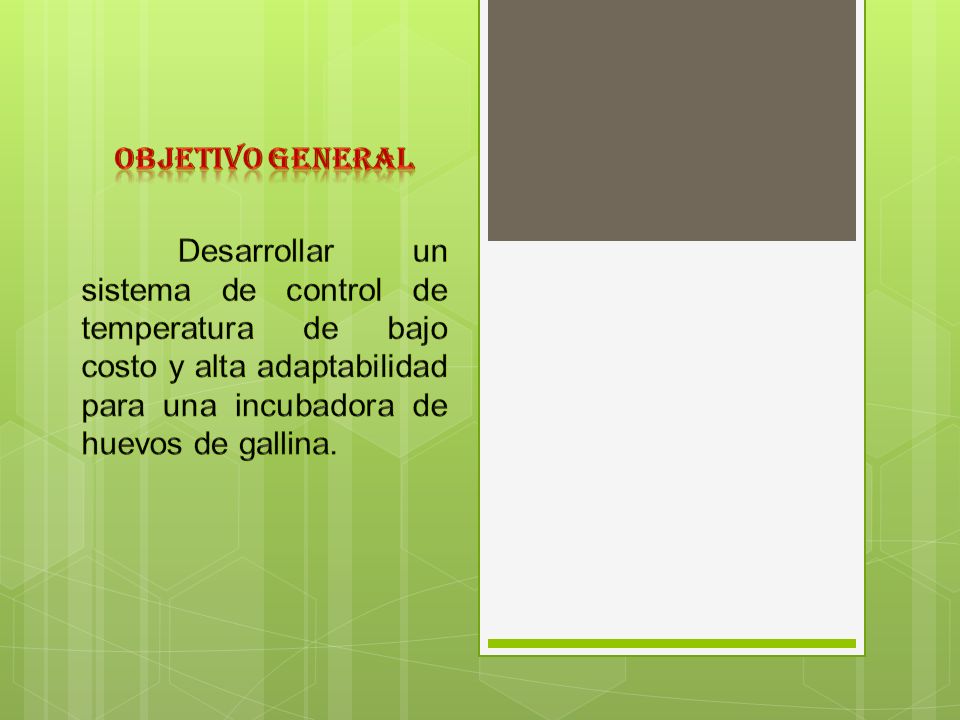

2 OBJETIVO GENERAL Desarrollar un sistema de control de temperatura de bajo costo y alta adaptabilidad para una incubadora de huevos de gallina.

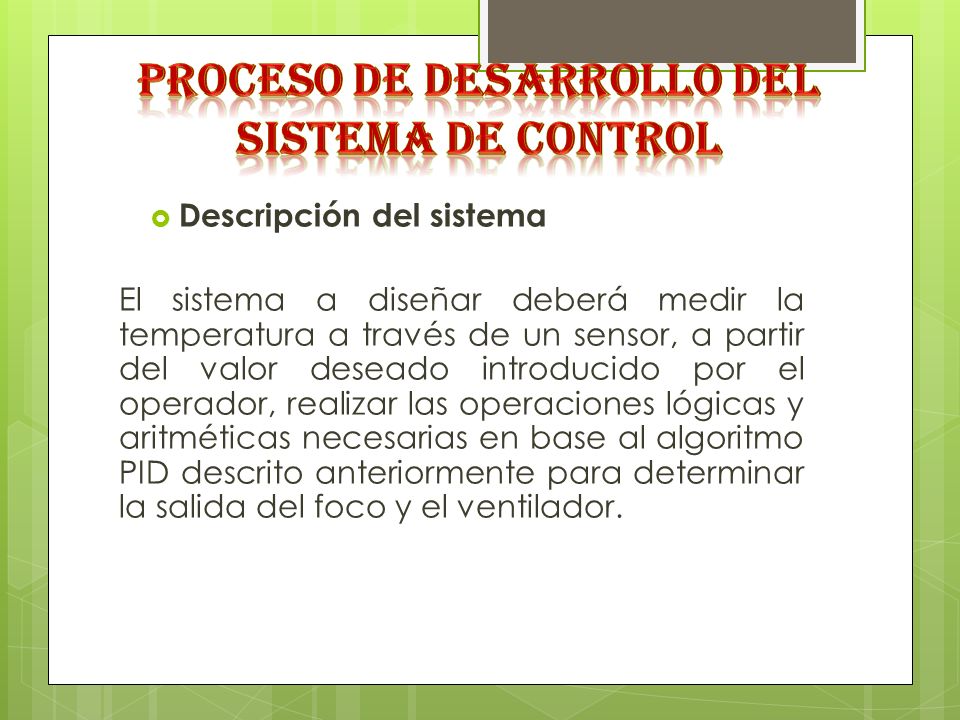

3 PROCESO DE DESARROLLO DEL SISTEMA DE CONTROL
Descripción del sistema El sistema a diseñar deberá medir la temperatura a través de un sensor, a partir del valor deseado introducido por el operador, realizar las operaciones lógicas y aritméticas necesarias en base al algoritmo PID descrito anteriormente para determinar la salida del foco y el ventilador.

4 Esquematización mediante el diagrama de bloques
Temperatura Deseada Temperatura del ambiente

5 Sistema de Control Se desarrolló un controlador de temperatura basado en la lógica difusa, el cual tiene como variables de entrada el error entre la temperatura deseada y la sensada, el cambio en el error y la integral del error. Como variable de salida se tiene a la potencia aplicada al ventilador, sobre la que se ejecuta la acción de control.

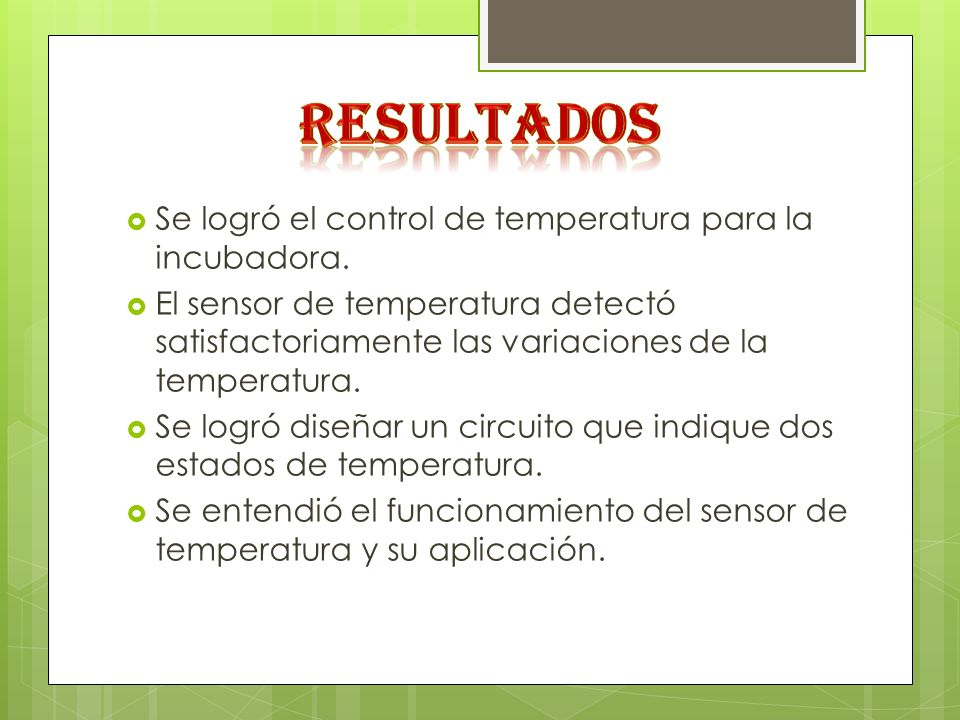

6 RESULTADOS Se logró el control de temperatura para la incubadora.
El sensor de temperatura detectó satisfactoriamente las variaciones de la temperatura. Se logró diseñar un circuito que indique dos estados de temperatura. Se entendió el funcionamiento del sensor de temperatura y su aplicación.

7 Descripción del sistema innovador

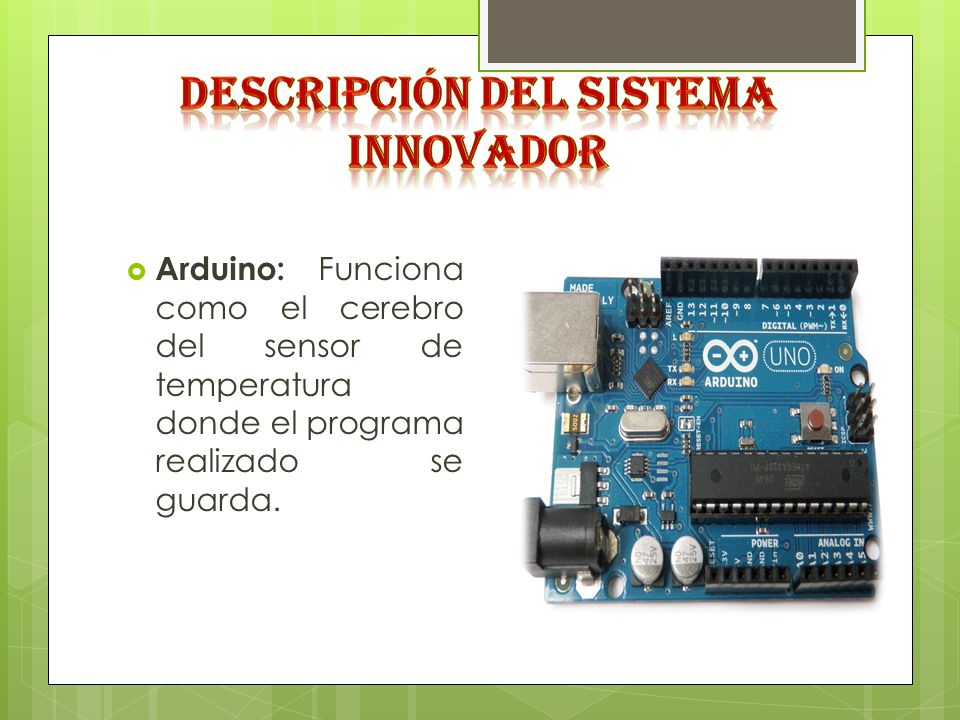

Arduino: Funciona como el cerebro del sensor de temperatura donde el programa realizado se guarda.

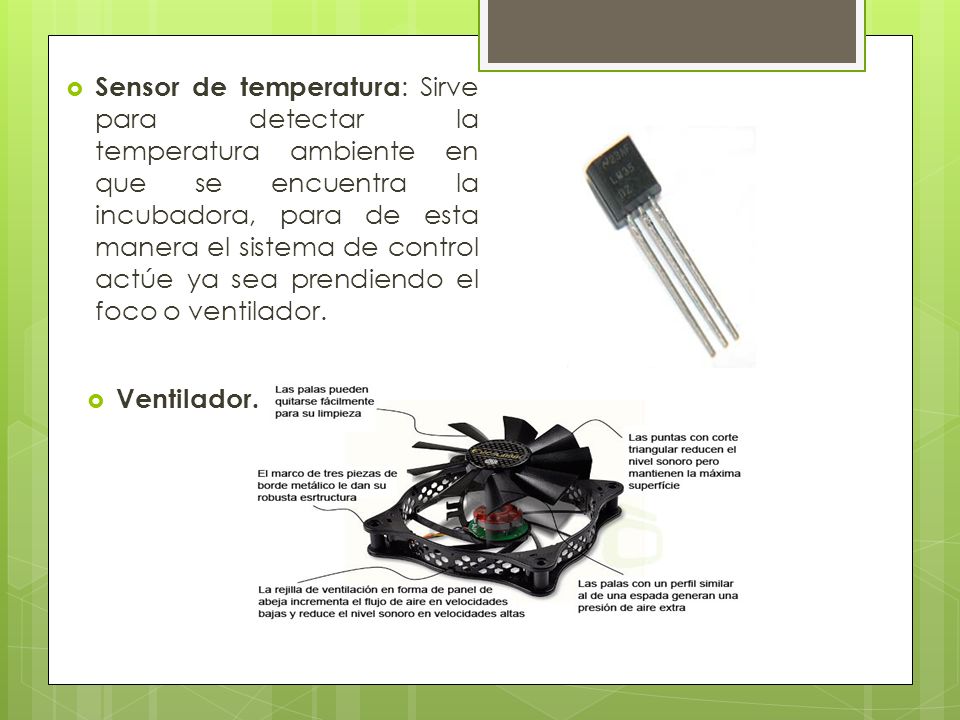

8 Sensor de temperatura: Sirve para detectar la temperatura ambiente en que se encuentra la incubadora, para de esta manera el sistema de control actúe ya sea prendiendo el foco o ventilador. Ventilador.

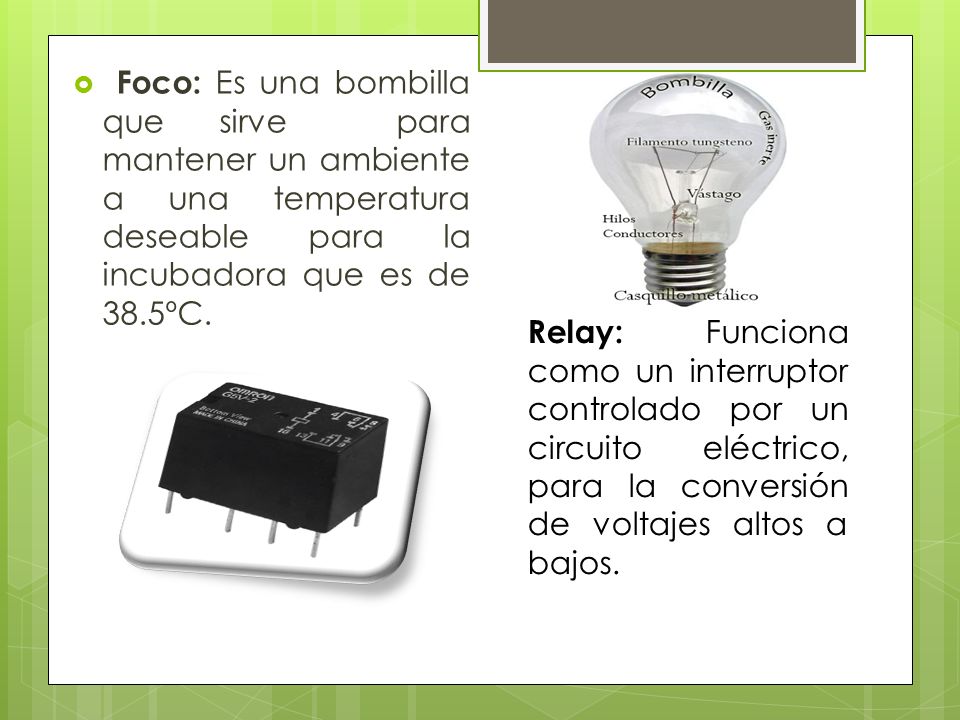

9  Foco: Es una bombilla que sirve para mantener un ambiente a una temperatura deseable para la incubadora que es de 38.5ºC. Relay: Funciona como un interruptor controlado por un circuito eléctrico, para la conversión de voltajes altos a bajos.

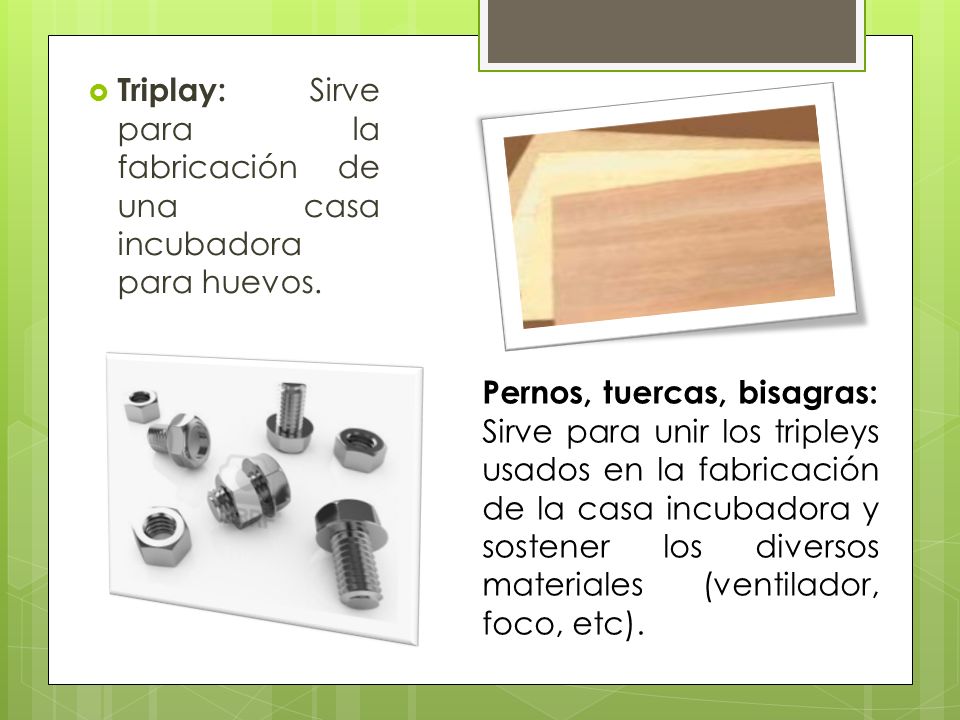

10 Triplay: Sirve para la fabricación de una casa incubadora para huevos.
Pernos, tuercas, bisagras: Sirve para unir los tripleys usados en la fabricación de la casa incubadora y sostener los diversos materiales (ventilador, foco, etc).

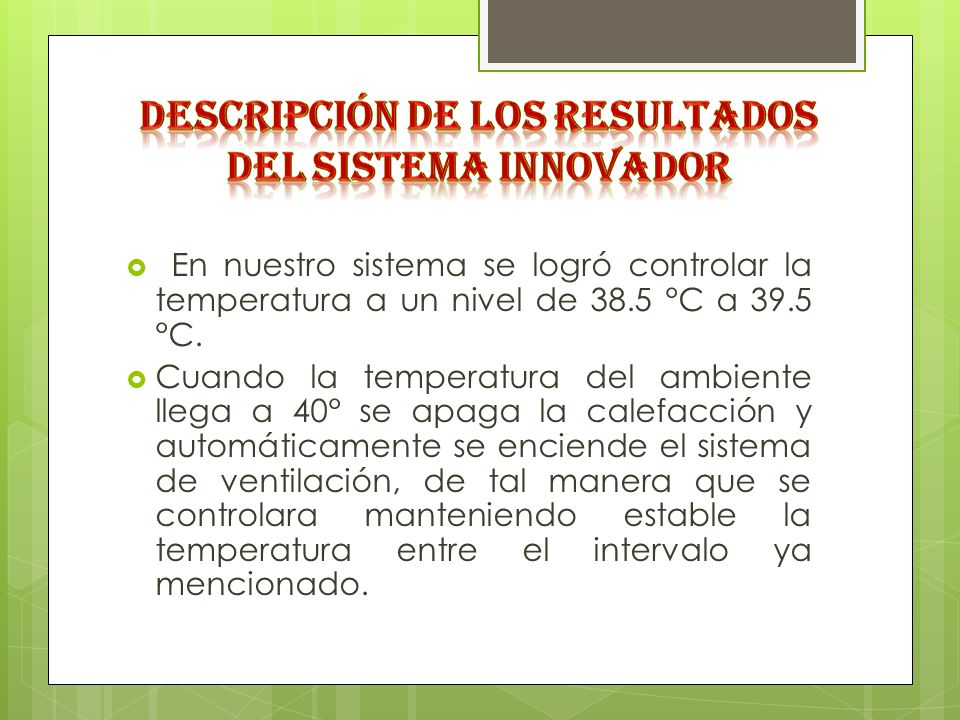

11 Descripción de los resultados del sistema innovador
 En nuestro sistema se logró controlar la temperatura a un nivel de 38.5 °C a 39.5 °C. Cuando la temperatura del ambiente llega a 40° se apaga la calefacción y automáticamente se enciende el sistema de ventilación, de tal manera que se controlara manteniendo estable la temperatura entre el intervalo ya mencionado.

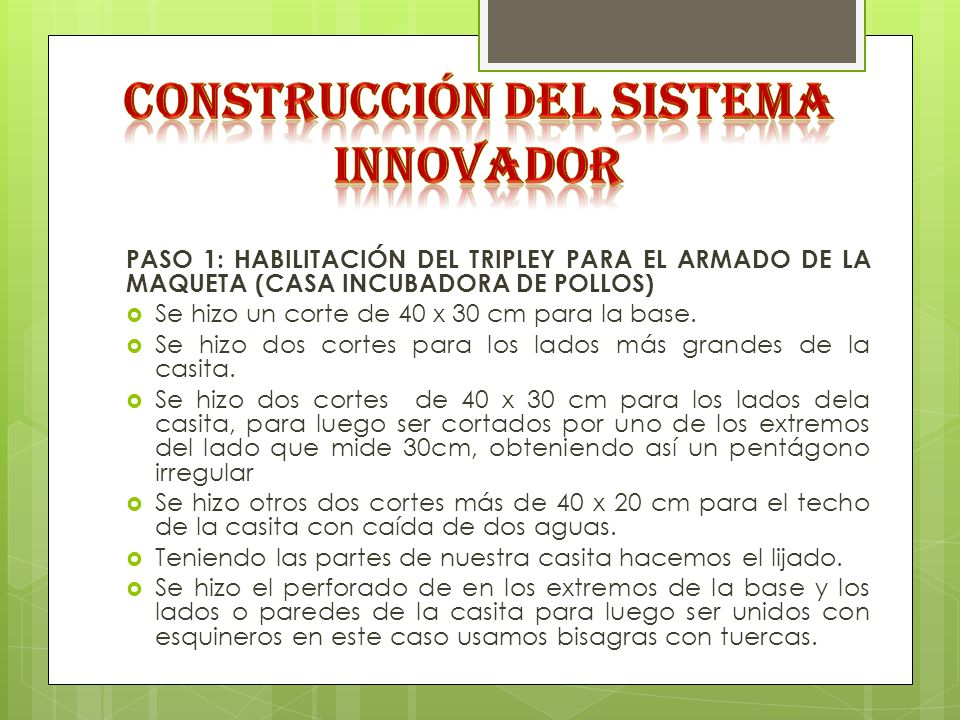

12 CONSTRUCCIÓN DEL SISTEMA INNOVADOR
PASO 1: HABILITACIÓN DEL TRIPLEY PARA EL ARMADO DE LA MAQUETA (CASA INCUBADORA DE POLLOS) Se hizo un corte de 40 x 30 cm para la base. Se hizo dos cortes para los lados más grandes de la casita. Se hizo dos cortes de 40 x 30 cm para los lados dela casita, para luego ser cortados por uno de los extremos del lado que mide 30cm, obteniendo así un pentágono irregular Se hizo otros dos cortes más de 40 x 20 cm para el techo de la casita con caída de dos aguas. Teniendo las partes de nuestra casita hacemos el lijado. Se hizo el perforado de en los extremos de la base y los lados o paredes de la casita para luego ser unidos con esquineros en este caso usamos bisagras con tuercas.

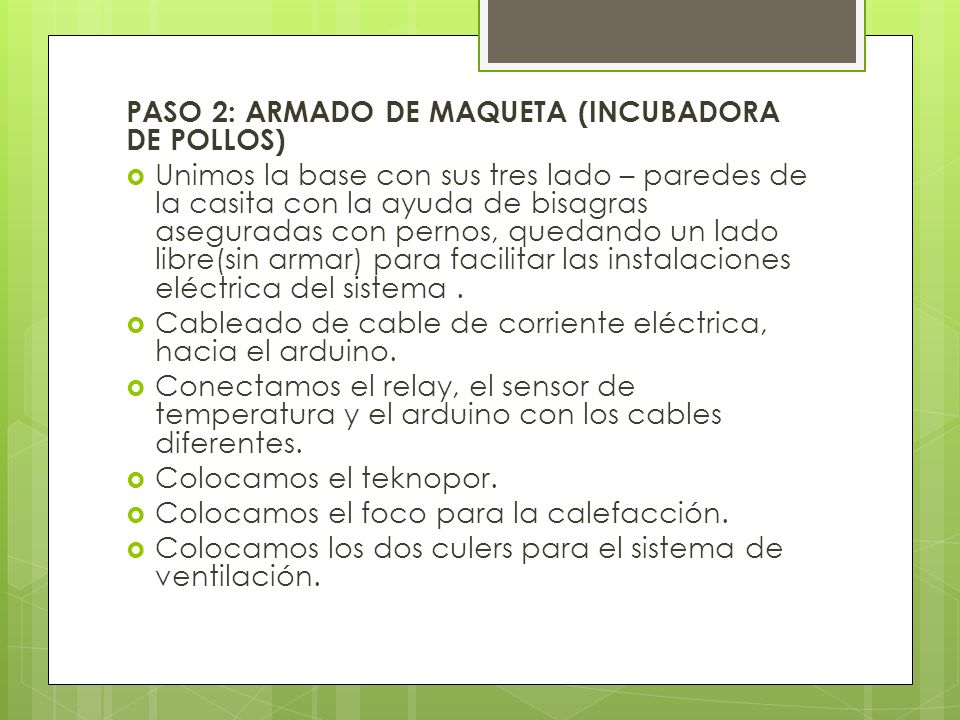

13 PASO 2: ARMADO DE MAQUETA (INCUBADORA DE POLLOS)
Unimos la base con sus tres lado – paredes de la casita con la ayuda de bisagras aseguradas con pernos, quedando un lado libre(sin armar) para facilitar las instalaciones eléctrica del sistema . Cableado de cable de corriente eléctrica, hacia el arduino. Conectamos el relay, el sensor de temperatura y el arduino con los cables diferentes. Colocamos el teknopor. Colocamos el foco para la calefacción. Colocamos los dos culers para el sistema de ventilación.

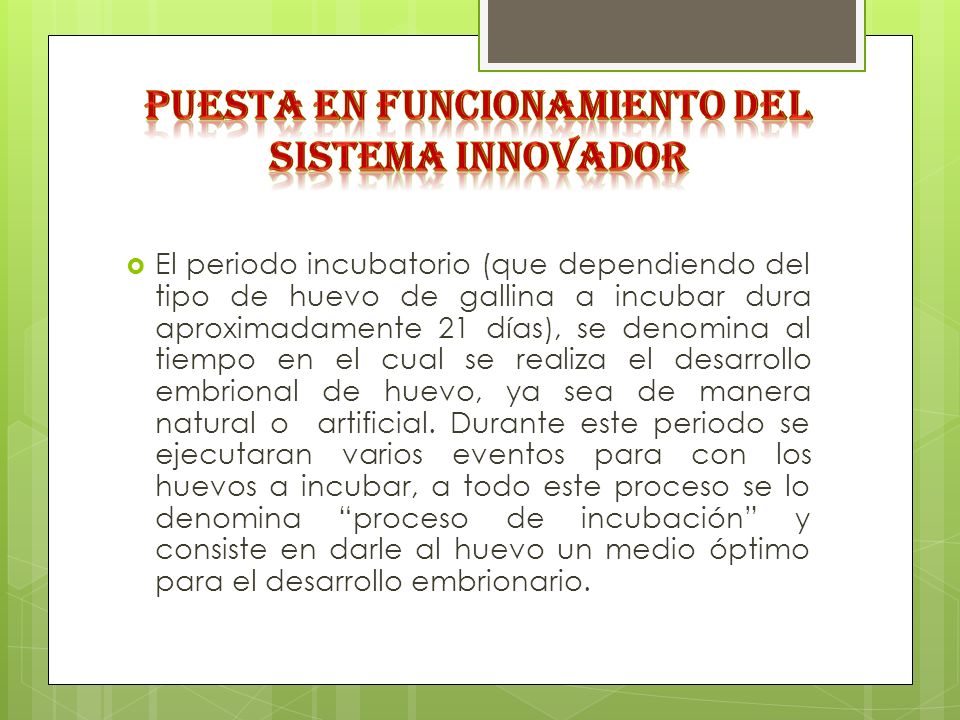

14 Puesta en funcionamiento del sistema innovador
El periodo incubatorio (que dependiendo del tipo de huevo de gallina a incubar dura aproximadamente 21 días), se denomina al tiempo en el cual se realiza el desarrollo embrional de huevo, ya sea de manera natural o artificial. Durante este periodo se ejecutaran varios eventos para con los huevos a incubar, a todo este proceso se lo denomina “proceso de incubación” y consiste en darle al huevo un medio óptimo para el desarrollo embrionario.

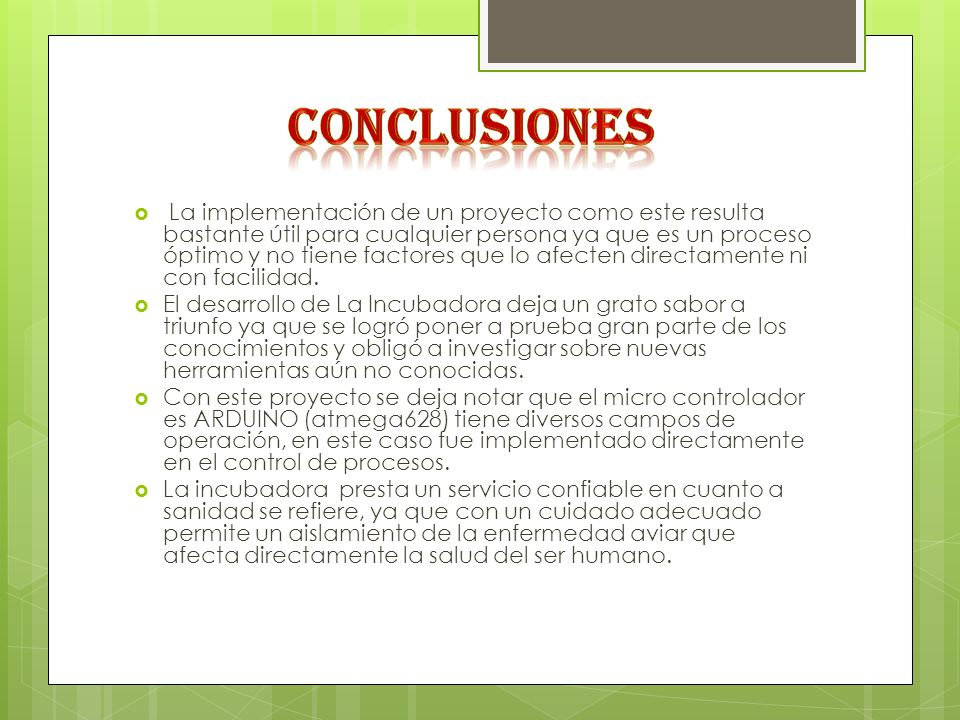

15 conclusiones La implementación de un proyecto como este resulta bastante útil para cualquier persona ya que es un proceso óptimo y no tiene factores que lo afecten directamente ni con facilidad. El desarrollo de La Incubadora deja un grato sabor a triunfo ya que se logró poner a prueba gran parte de los conocimientos y obligó a investigar sobre nuevas herramientas aún no conocidas. Con este proyecto se deja notar que el micro controlador es ARDUINO (atmega628) tiene diversos campos de operación, en este caso fue implementado directamente en el control de procesos. La incubadora presta un servicio confiable en cuanto a sanidad se refiere, ya que con un cuidado adecuado permite un aislamiento de la enfermedad aviar que afecta directamente la salud del ser humano.
