1

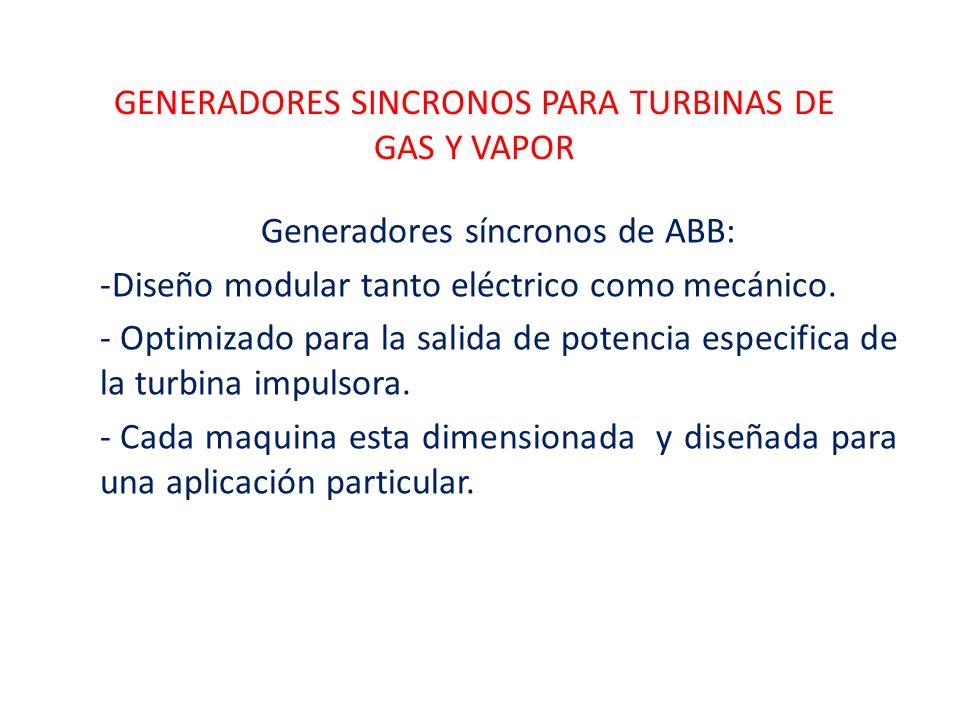

GENERADORES SINCRONOS PARA TURBINAS DE GAS Y VAPOR
Generadores síncronos de ABB: Diseño modular tanto eléctrico como mecánico. Optimizado para la salida de potencia especifica de la turbina impulsora. Cada maquina esta dimensionada y diseñada para una aplicación particular.
2
GENERADORES SINCRONOS PARA TURBINAS DE GAS Y VAPOR
Generadores síncronos de ABB: Diseño modular tanto eléctrico como mecánico. Rango de producto de generadores estándar: Salida 2-80 MVA , tamaño de marco , De 4 y 6 polos, de 3-15 kV, 50/60 Hz. Estándar IEC y NEMA.
3
GENERADORES SINCRONOS PARA TURBINAS DE GAS Y VAPOR
4

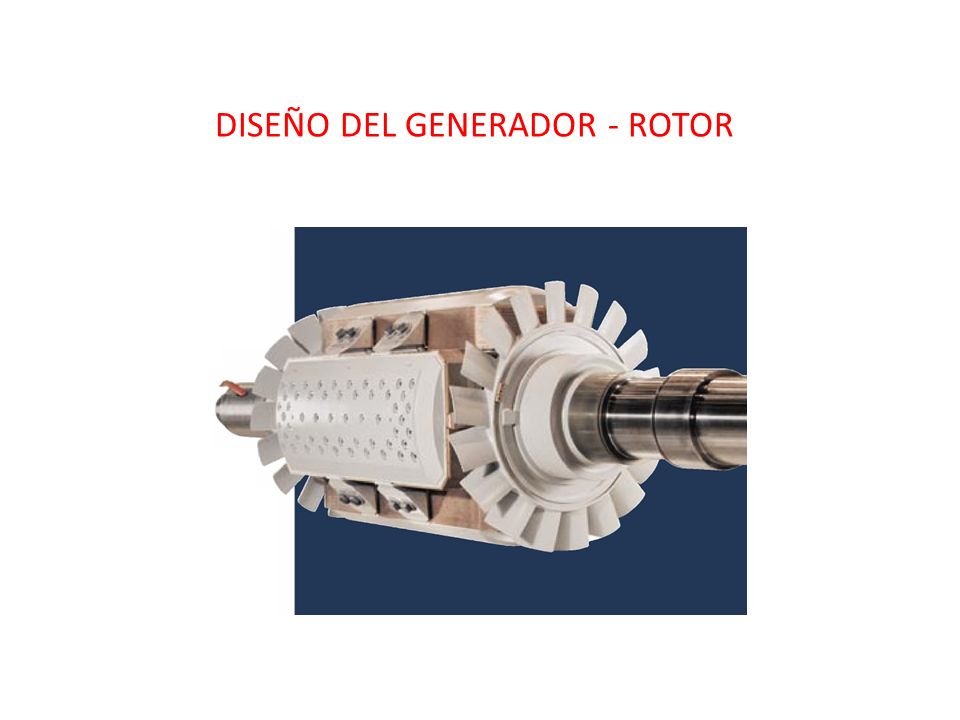

DISEÑO DEL GENERADOR - ROTOR
- Diseño de polos salientes, con platos sólidos, hecho de una pieza de acero forjado. El diseño resulta en buena capacidad de sobrecarga y bajos armónicos. Grandes superficies de enfriamiento resultan en baja temperatura del rotor. Aislamiento clase H de los bobinados del rotor provee un extra-margen térmico.
5
DISEÑO DEL GENERADOR - ROTOR
6
DISEÑO DEL GENERADOR - ESTATOR
7

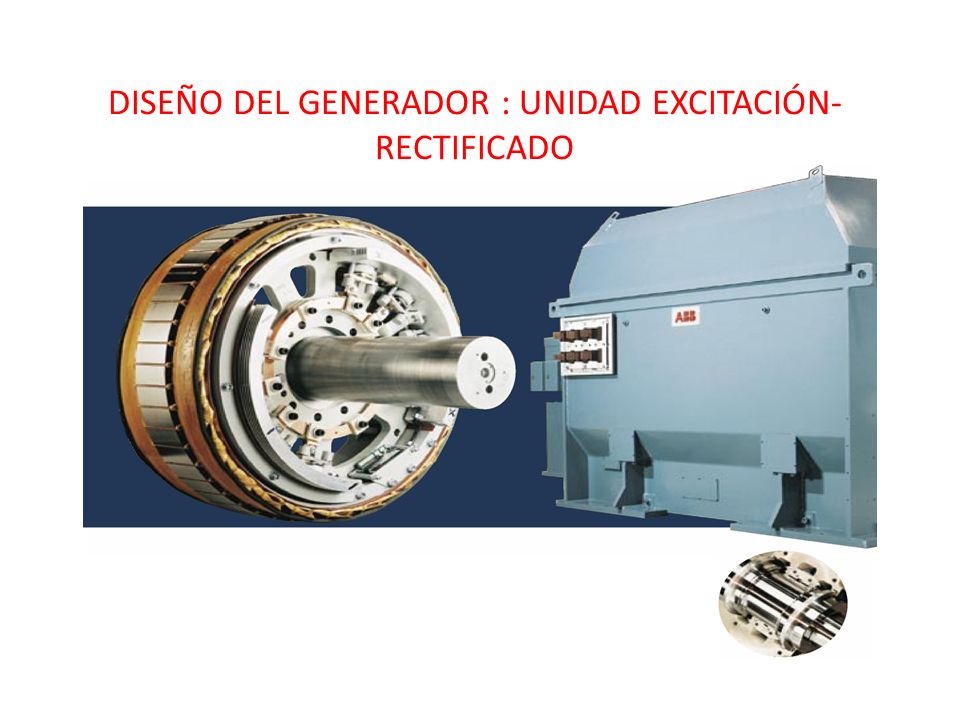

DISEÑO DEL GENERADOR : UNIDAD EXCITACIÓN-RECTIFICADO
