Sistema de Alerta Temprana CUENCA DEL RIO HUATANAY

Presentación del tema: "Sistema de Alerta Temprana CUENCA DEL RIO HUATANAY"— Transcripción de la presentación:

1 Sistema de Alerta Temprana CUENCA DEL RIO HUATANAY
DISEÑO DEL SAT CUENCA DEL RIO HUATANAY

2 La Gestión de Riesgos de Desastres en la Provincia del Cusco, requiere de un firme compromiso político y de un consistente tejido social que asuma como propias, las acciones de Preparación que se establezcan, a fin de tener capacidad de Respuesta ante los desastres que se susciten, en este particular caso ante fenómenos recurrentes como consecuencia de las precipitaciones pluviales.  El conocimiento de los peligros, las vulnerabilidades y los riesgos existentes por parte de los actores directos (poblador) y las autoridades locales, lleva a la Municipalidad Provincial y Municipalidades Distritales que conforman la cuenca del Huatanay y los diferentes comités de Defensa Civil, a plantear este diseño del SAT, como una herramienta valiosa en salvaguarda de la vida, salud y seguridad de sus pobladores más expuestos a las diferentes cuencas hidrográficas y tributarios del rio Huatanay.  El Planteamiento del SAT fue posible gracias al apoyo y coordinación del Centro de Estudios y Prevención de Desastres PREDES, en el marco del convenio DIPECHO suscrito con la Municipalidad Provincial del Cusco y la participación de todas las autoridades locales involucradas en el tema.

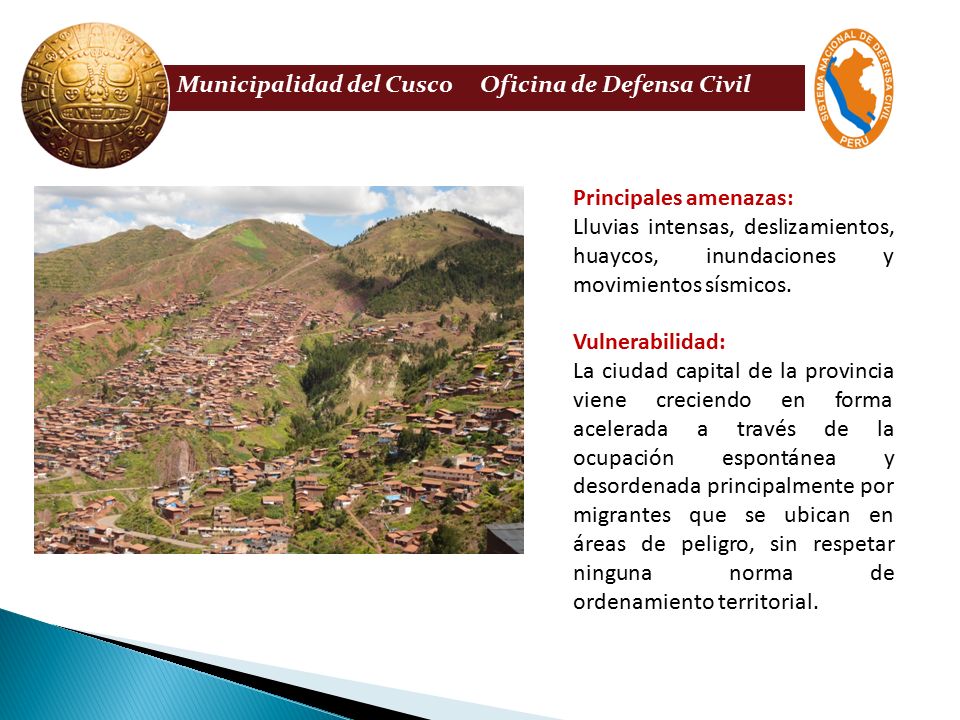

3 Principales amenazas:
Lluvias intensas, deslizamientos, huaycos, inundaciones y movimientos sísmicos. Vulnerabilidad: La ciudad capital de la provincia viene creciendo en forma acelerada a través de la ocupación espontánea y desordenada principalmente por migrantes que se ubican en áreas de peligro, sin respetar ninguna norma de ordenamiento territorial.

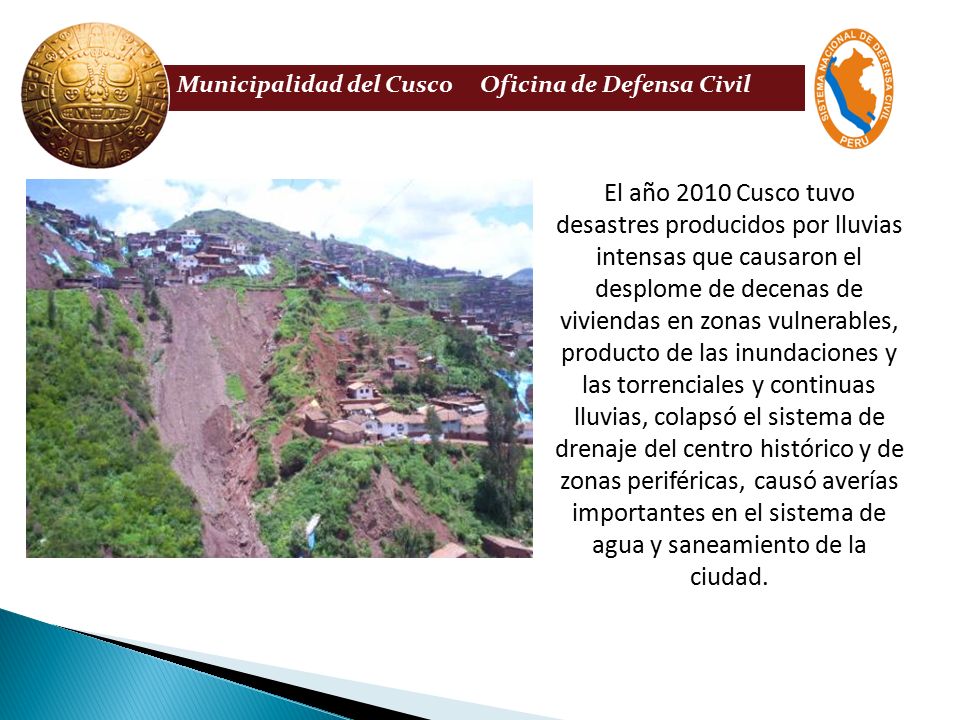

4 El año 2010 Cusco tuvo desastres producidos por lluvias intensas que causaron el desplome de decenas de viviendas en zonas vulnerables, producto de las inundaciones y las torrenciales y continuas lluvias, colapsó el sistema de drenaje del centro histórico y de zonas periféricas, causó averías importantes en el sistema de agua y saneamiento de la ciudad.

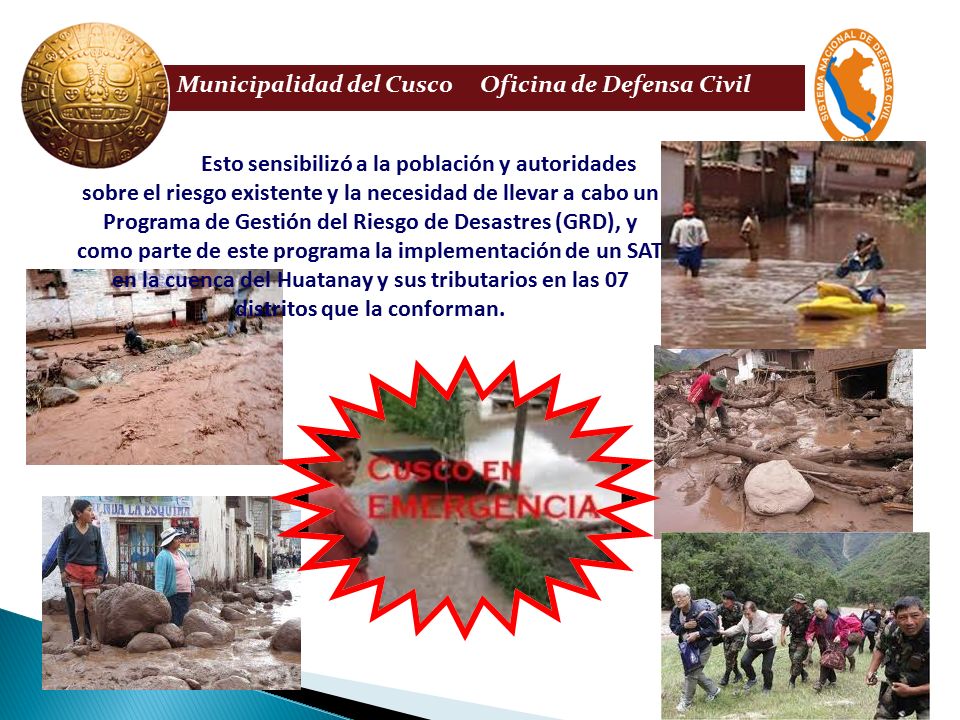

5 Esto sensibilizó a la población y autoridades sobre el riesgo existente y la necesidad de llevar a cabo un Programa de Gestión del Riesgo de Desastres (GRD), y como parte de este programa la implementación de un SAT en la cuenca del Huatanay y sus tributarios en las 07 distritos que la conforman.

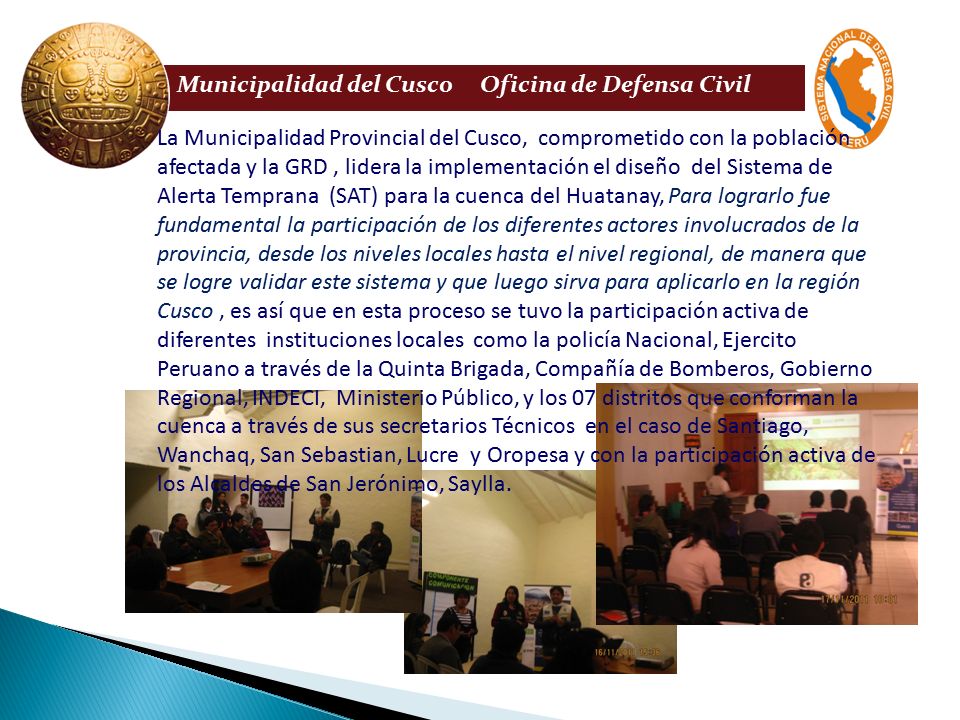

6 La Municipalidad Provincial del Cusco, comprometido con la población afectada y la GRD , lidera la implementación el diseño del Sistema de Alerta Temprana (SAT) para la cuenca del Huatanay, Para lograrlo fue fundamental la participación de los diferentes actores involucrados de la provincia, desde los niveles locales hasta el nivel regional, de manera que se logre validar este sistema y que luego sirva para aplicarlo en la región Cusco , es así que en esta proceso se tuvo la participación activa de diferentes instituciones locales como la policía Nacional, Ejercito Peruano a través de la Quinta Brigada, Compañía de Bomberos, Gobierno Regional, INDECI, Ministerio Público, y los 07 distritos que conforman la cuenca a través de sus secretarios Técnicos en el caso de Santiago, Wanchaq, San Sebastian, Lucre y Oropesa y con la participación activa de los Alcaldes de San Jerónimo, Saylla.

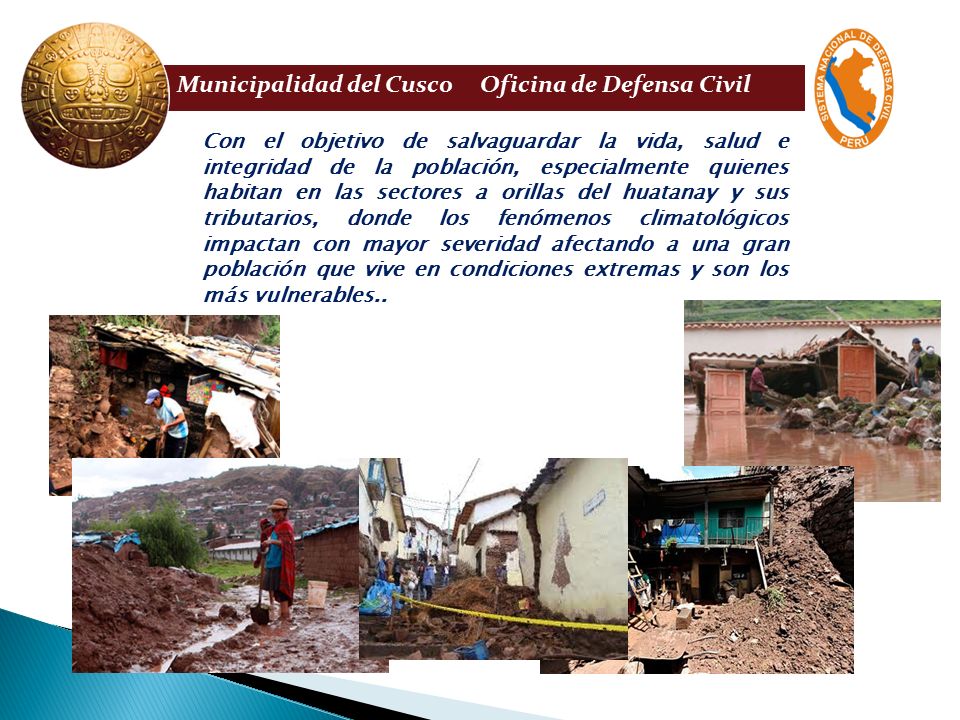

7 Con el objetivo de salvaguardar la vida, salud e integridad de la población, especialmente quienes habitan en las sectores a orillas del huatanay y sus tributarios, donde los fenómenos climatológicos impactan con mayor severidad afectando a una gran población que vive en condiciones extremas y son los más vulnerables..

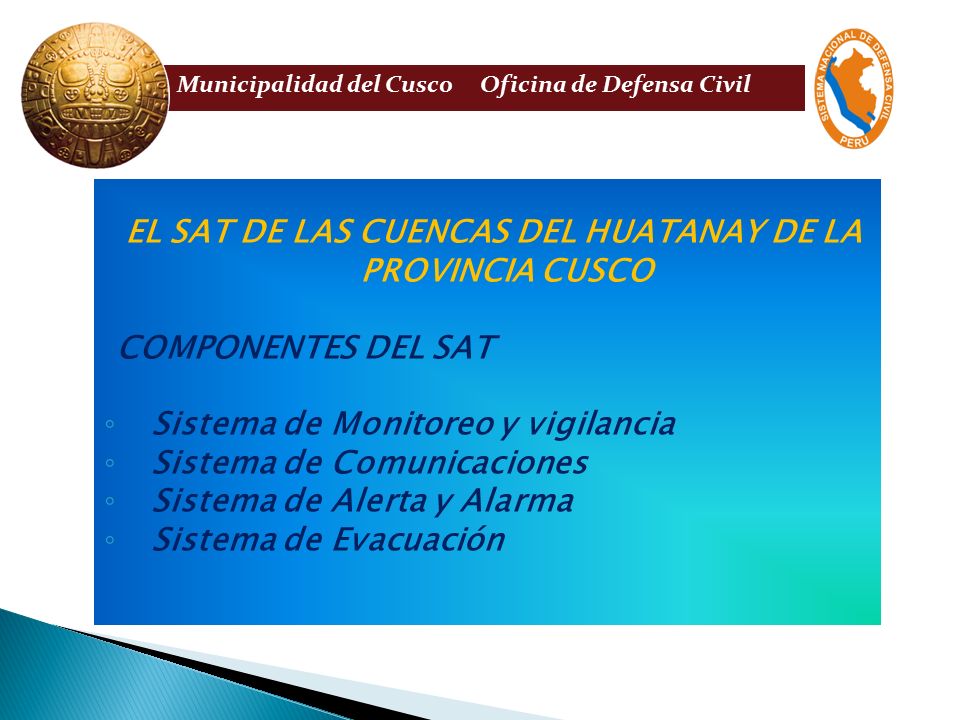

8 EL SAT DE LAS CUENCAS DEL HUATANAY DE LA PROVINCIA CUSCO
EL SAT DE LAS CUENCAS DEL HUATANAY DE LA PROVINCIA CUSCO COMPONENTES DEL SAT Sistema de Monitoreo y vigilancia Sistema de Comunicaciones Sistema de Alerta y Alarma Sistema de Evacuación

9 Marco Conceptual del SAT
El Sistema de Alerta Temprana consiste en un conjunto de mecanismos integrados de observación y recojo de información de manera continua de eventos peligrosos y la transmisión rápida de datos que permiten activar mecanismos de alarma y la movilización en una población previamente sensibilizada a los riesgos que le pueden afectar, entrenada para reaccionar y que cuenta con un Plan de Evacuación y Emergencia.

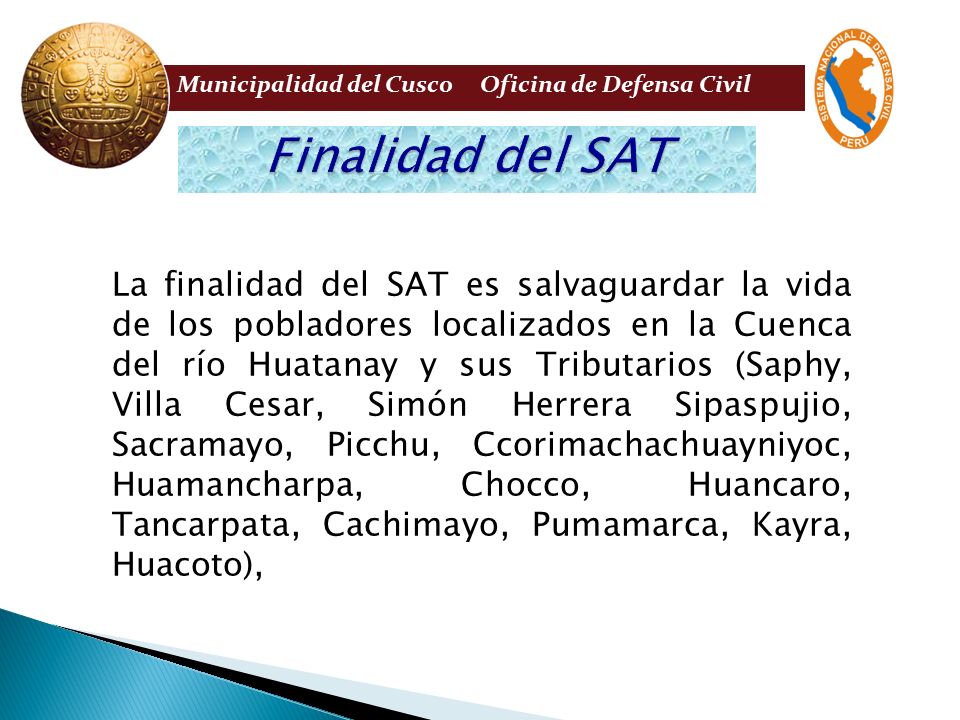

10 Finalidad del SAT La finalidad del SAT es salvaguardar la vida de los pobladores localizados en la Cuenca del río Huatanay y sus Tributarios (Saphy, Villa Cesar, Simón Herrera Sipaspujio, Sacramayo, Picchu, Ccorimachachuayniyoc, Huamancharpa, Chocco, Huancaro, Tancarpata, Cachimayo, Pumamarca, Kayra, Huacoto),

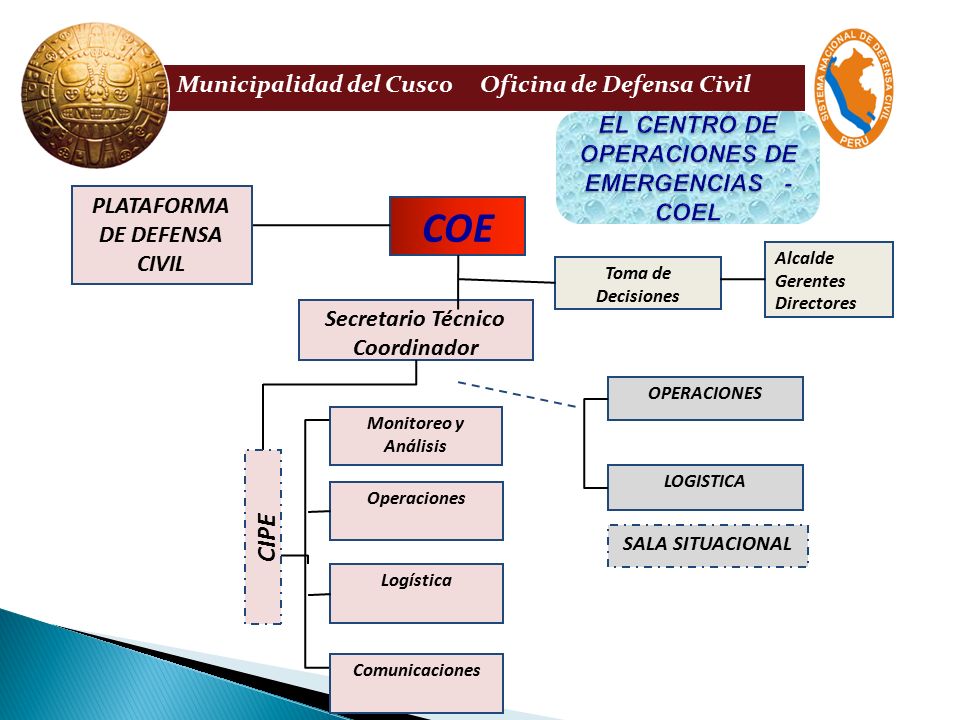

11 EL CENTRO DE OPERACIONES DE EMERGENCIAS - COEL
PLATAFORMA DE DEFENSA CIVIL COE Alcalde Gerentes Directores Toma de Decisiones Secretario Técnico Coordinador OPERACIONES Monitoreo y Análisis LOGISTICA Operaciones CIPE SALA SITUACIONAL Logística Comunicaciones

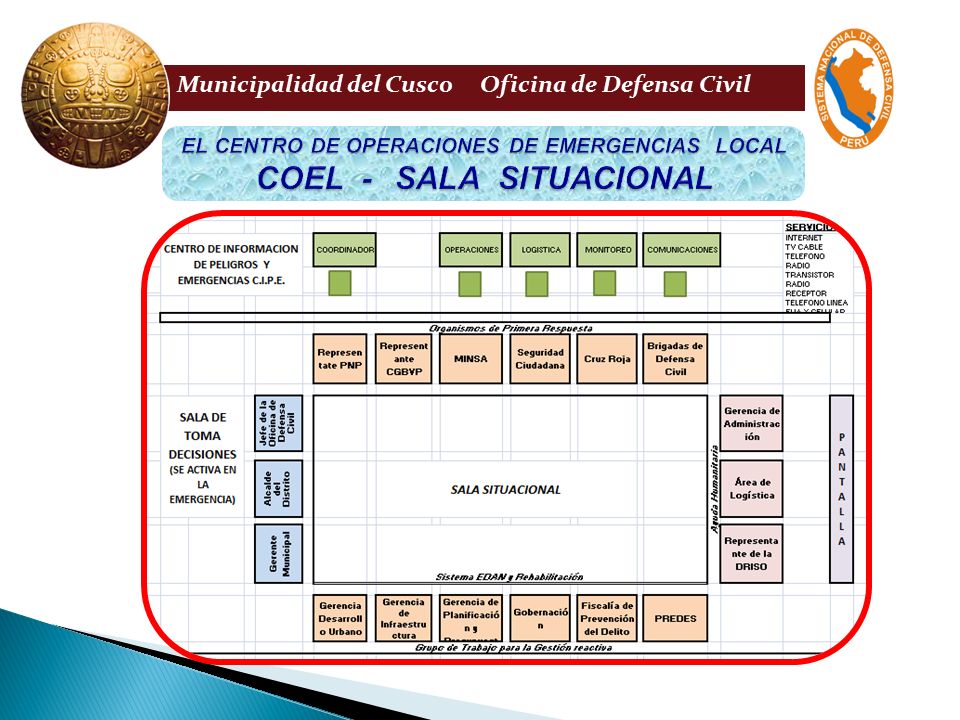

12 EL CENTRO DE OPERACIONES DE EMERGENCIAS LOCAL COEL - SALA SITUACIONAL

13 COMPONENTE MONITOREO Y VIGILANCIA
a) Modulo de Monitoreo y Análisis del Centro de Operaciones de Emergencia – COEL Cusco b) Selección e Instalación de Instrumentos del Sistema de Monitoreo de la Cuenca del río Huatanay y sus tributarios (Saphy, Sipaspujio, Sacramayo, Picchu, Ccorimachachuayniyoc, Huamancharpa, Chocco, Huancaro, Tancarpata, Cachimayo, Pumamarca, Kayra, Huacoto). c) Lectura y Registro d) Transmisión y procesamiento de datos.

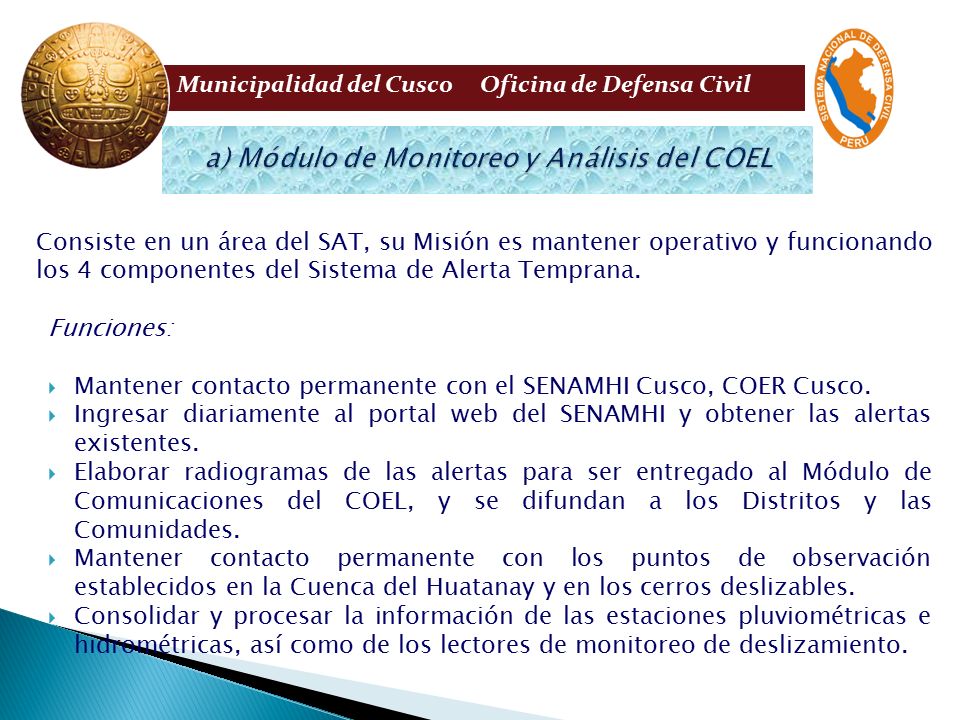

14 a) Módulo de Monitoreo y Análisis del COEL
Consiste en un área del SAT, su Misión es mantener operativo y funcionando los 4 componentes del Sistema de Alerta Temprana. Funciones: Mantener contacto permanente con el SENAMHI Cusco, COER Cusco. Ingresar diariamente al portal web del SENAMHI y obtener las alertas existentes. Elaborar radiogramas de las alertas para ser entregado al Módulo de Comunicaciones del COEL, y se difundan a los Distritos y las Comunidades. Mantener contacto permanente con los puntos de observación establecidos en la Cuenca del Huatanay y en los cerros deslizables. Consolidar y procesar la información de las estaciones pluviométricas e hidrométricas, así como de los lectores de monitoreo de deslizamiento.

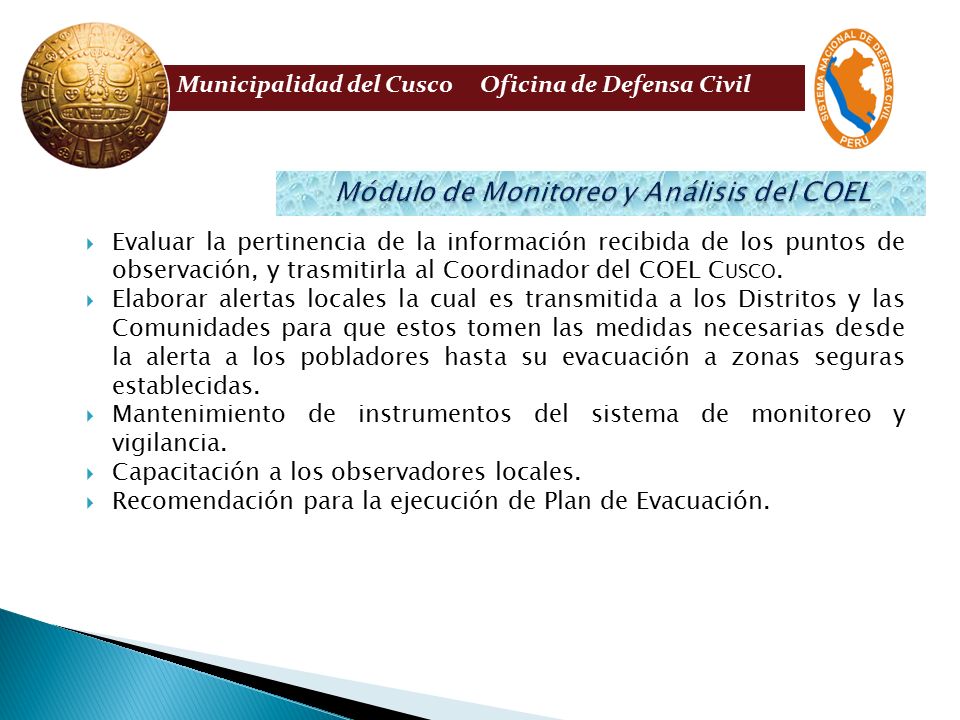

15 Módulo de Monitoreo y Análisis del COEL
Evaluar la pertinencia de la información recibida de los puntos de observación, y trasmitirla al Coordinador del COEL Cusco. Elaborar alertas locales la cual es transmitida a los Distritos y las Comunidades para que estos tomen las medidas necesarias desde la alerta a los pobladores hasta su evacuación a zonas seguras establecidas. Mantenimiento de instrumentos del sistema de monitoreo y vigilancia. Capacitación a los observadores locales. Recomendación para la ejecución de Plan de Evacuación.

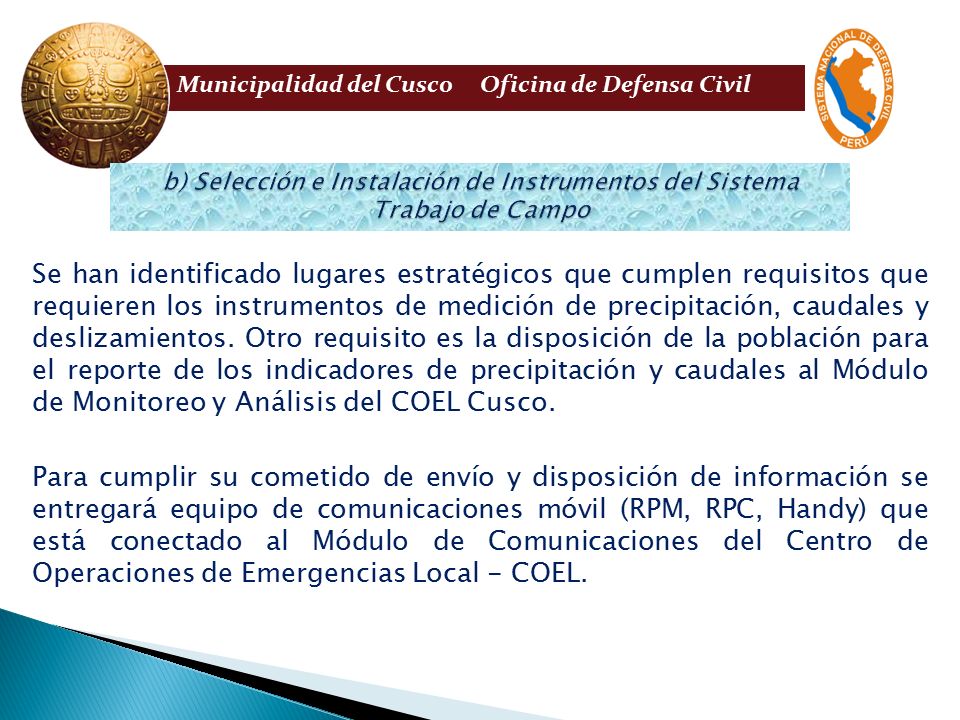

16 b) Selección e Instalación de Instrumentos del Sistema Trabajo de Campo
Se han identificado lugares estratégicos que cumplen requisitos que requieren los instrumentos de medición de precipitación, caudales y deslizamientos. Otro requisito es la disposición de la población para el reporte de los indicadores de precipitación y caudales al Módulo de Monitoreo y Análisis del COEL Cusco. Para cumplir su cometido de envío y disposición de información se entregará equipo de comunicaciones móvil (RPM, RPC, Handy) que está conectado al Módulo de Comunicaciones del Centro de Operaciones de Emergencias Local - COEL.

17 Puntos de Observación de Precipitaciones
N° de Pluviómetro UBICACIÓN COORDENADAS P1 Planta de Asfalto de la Municipalidad de Santiago P2 Local Municipal de Santiago P3 Campamento Municipal del Cusco P4 Municipalidad de San Jerónimo P5 Estación Sacsayhuaman – INC P6 Estación San Jerónimo – GPA P7 Estación Metehorológica Kayra – SENAMHI P8 Sector Senca P9 Sector Haquira P10 Hacienda San Tutis

18 Ubicación de Escalas Hidrométricas
UBICACION E1 Escala Hidrométrica Comunidad Chocco E2 Escala Hidrométrica Barrio de Dios E3 Escala Hidrométrica Saphy E4 Escala Hidrométrica Final Huancaro E5 Escala Hidrométrica Final Saphy – Existe E6 Escala Hidrométrica Terminal Terrestre E7 Escala Hidrométrica Colegio de Ingenieros E8 Escala Hidrométrica Petroperú E9 Escala Hidrométrica Kayra – Existe E10 Escala Hidrométrica Puente Llamagas E11 Escala Hidrométrica Puente Tipón E12 Escala Hidrométrica Sapantiana E13 Escala Hidrométrica Choquechaca E14 Escala Hidrométrica Yanamanchi

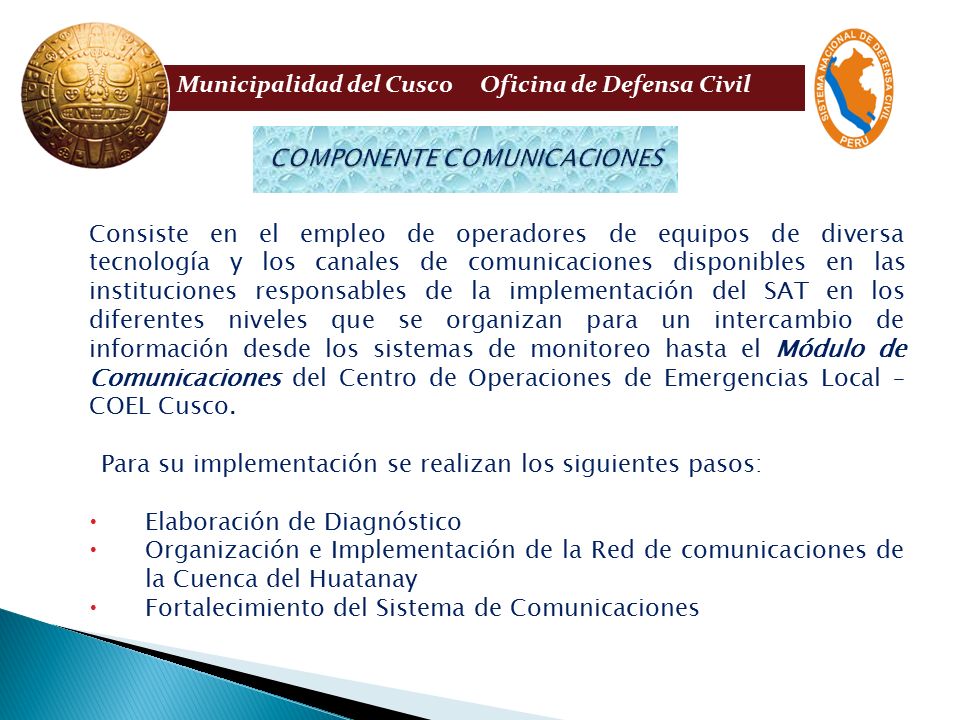

19 COMPONENTE COMUNICACIONES
Consiste en el empleo de operadores de equipos de diversa tecnología y los canales de comunicaciones disponibles en las instituciones responsables de la implementación del SAT en los diferentes niveles que se organizan para un intercambio de información desde los sistemas de monitoreo hasta el Módulo de Comunicaciones del Centro de Operaciones de Emergencias Local – COEL Cusco. Para su implementación se realizan los siguientes pasos: Elaboración de Diagnóstico Organización e Implementación de la Red de comunicaciones de la Cuenca del Huatanay Fortalecimiento del Sistema de Comunicaciones

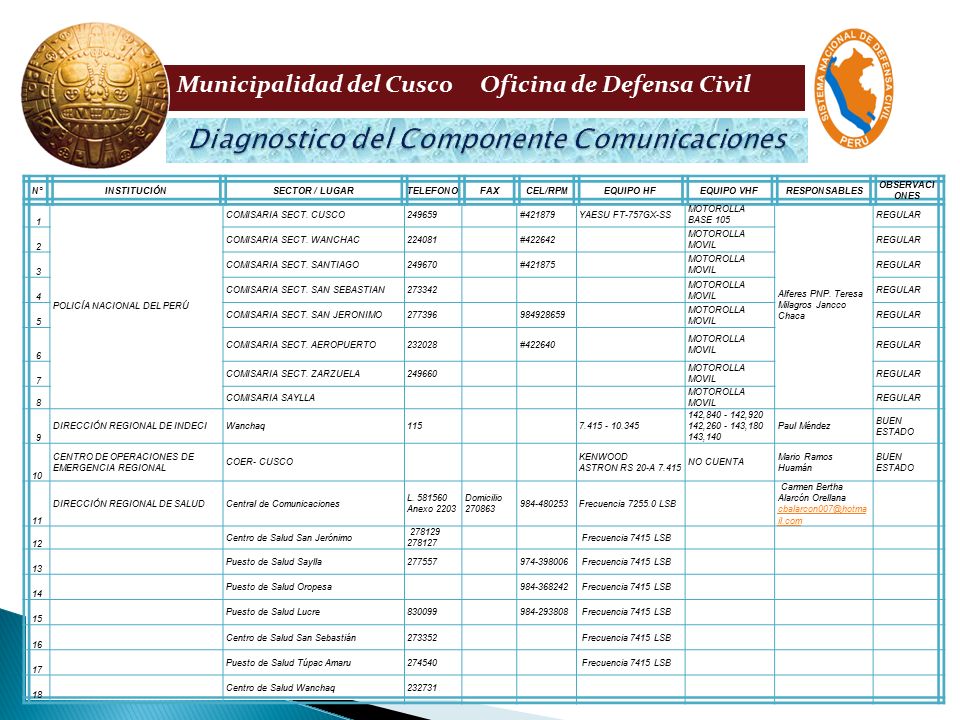

20 Diagnostico del Componente Comunicaciones
INSTITUCIÓN SECTOR / LUGAR TELEFONO FAX CEL/RPM EQUIPO HF EQUIPO VHF RESPONSABLES OBSERVACIONES 1 POLICÍA NACIONAL DEL PERÚ COMISARIA SECT. CUSCO 249659 #421879 YAESU FT-757GX-SS MOTOROLLA BASE 105 Alferes PNP. Teresa Milagros Jancco Chaca REGULAR 2 COMISARIA SECT. WANCHAC 224081 #422642 MOTOROLLA MOVIL 3 COMISARIA SECT. SANTIAGO 249670 #421875 4 COMISARIA SECT. SAN SEBASTIAN 273342 5 COMISARIA SECT. SAN JERONIMO 277396 6 COMISARIA SECT. AEROPUERTO 232028 #422640 7 COMISARIA SECT. ZARZUELA 249660 8 COMISARIA SAYLLA 9 DIRECCIÓN REGIONAL DE INDECI Wanchaq 115 142, , , , ,140 Paul Méndez BUEN ESTADO 10 CENTRO DE OPERACIONES DE EMERGENCIA REGIONAL COER- CUSCO KENWOOD ASTRON RS 20-A 7.415 NO CUENTA Mario Ramos Huamán 11 DIRECCIÓN REGIONAL DE SALUD Central de Comunicaciones L Anexo 2203 Domicilio 270863 Frecuencia LSB  Carmen Bertha Alarcón Orellana 12 Centro de Salud San Jerónimo  278129 278127  Frecuencia 7415 LSB 13 Puesto de Salud Saylla 277557 14 Puesto de Salud Oropesa 15 Puesto de Salud Lucre 830099 16 Centro de Salud San Sebastián 273352 17 Puesto de Salud Túpac Amaru 274540 18 Centro de Salud Wanchaq 232731

21 COMPONENTE ALERTA Y ALARMA
En un Sistema Operacional del SAT que depende de información generada en el Módulo de Monitoreo y Análisis, el mismo que determinar si las lluvias caídas podrían ser generadoras de deslizamiento, huaycos e inundaciones, proporcionando esta información al nivel de Toma de Decisiones del COEL para que pueden determinar si se deberá activar la Alerta o la Alarma a la población. Con esta acción de información veraz, la Red de Comunicaciones envía este reporte a los responsable del Sistema de Alerta y Alarma establecidos en los sectores vulnerables a diferentes peligros, siendo finalmente una información oportuna y efectiva para los Centro de Operaciones de Emergencias Locales de los Distritos, Comunidades y poblaciones asentadas en la Cuenca del Huatanay, siendo esta, la información para estar preparados o en todo caso para la activación del Plan de Evacuación. Sistema de Alerta Niveles de alerta y acción a implementarse Sistema de Alarma

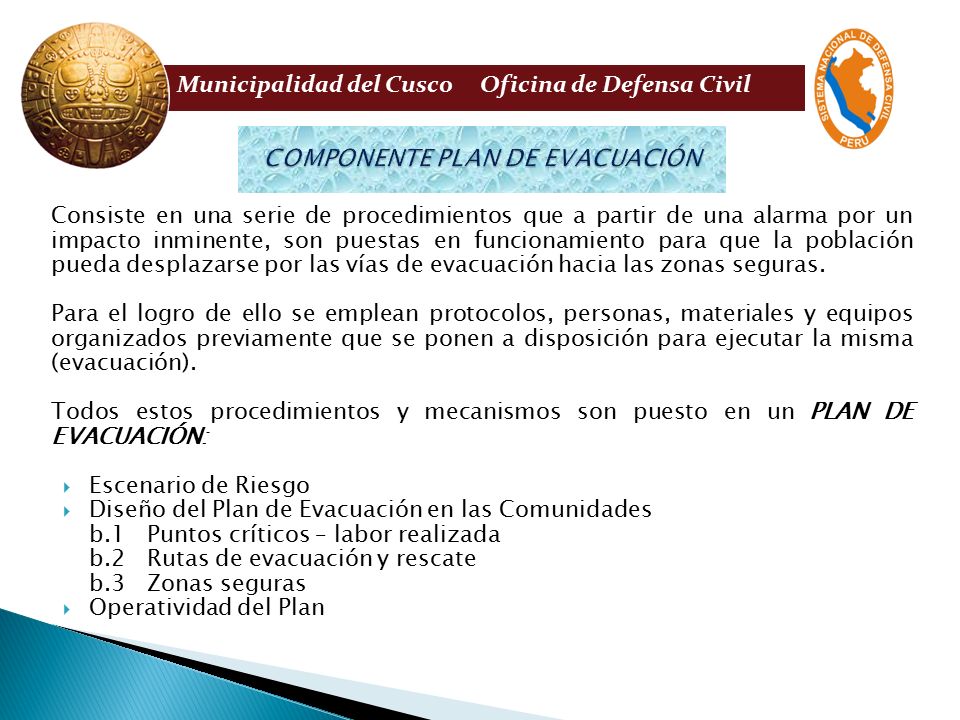

22 COMPONENTE PLAN DE EVACUACIÓN
Consiste en una serie de procedimientos que a partir de una alarma por un impacto inminente, son puestas en funcionamiento para que la población pueda desplazarse por las vías de evacuación hacia las zonas seguras. Para el logro de ello se emplean protocolos, personas, materiales y equipos organizados previamente que se ponen a disposición para ejecutar la misma (evacuación). Todos estos procedimientos y mecanismos son puesto en un PLAN DE EVACUACIÓN: Escenario de Riesgo Diseño del Plan de Evacuación en las Comunidades b.1 Puntos críticos – labor realizada b.2 Rutas de evacuación y rescate b.3 Zonas seguras Operatividad del Plan

23

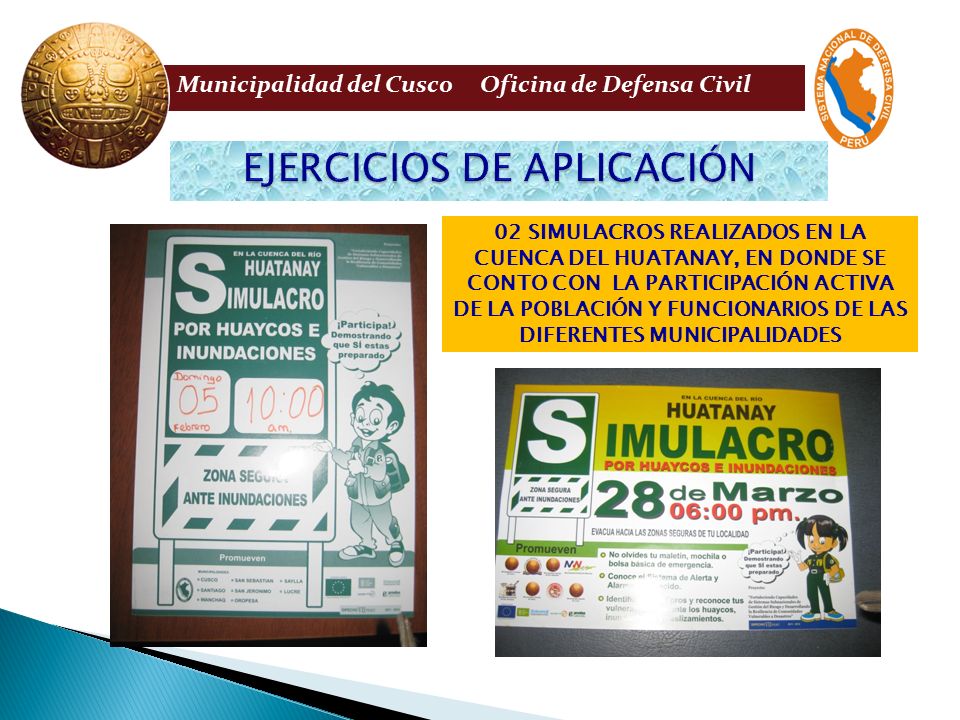

24 EJERCICIOS DE APLICACIÓN
02 SIMULACROS REALIZADOS EN LA CUENCA DEL HUATANAY, EN DONDE SE CONTO CON LA PARTICIPACIÓN ACTIVA DE LA POBLACIÓN Y FUNCIONARIOS DE LAS DIFERENTES MUNICIPALIDADES

25 SIMULACRO DIURNODEL 05 DE FEBRERO

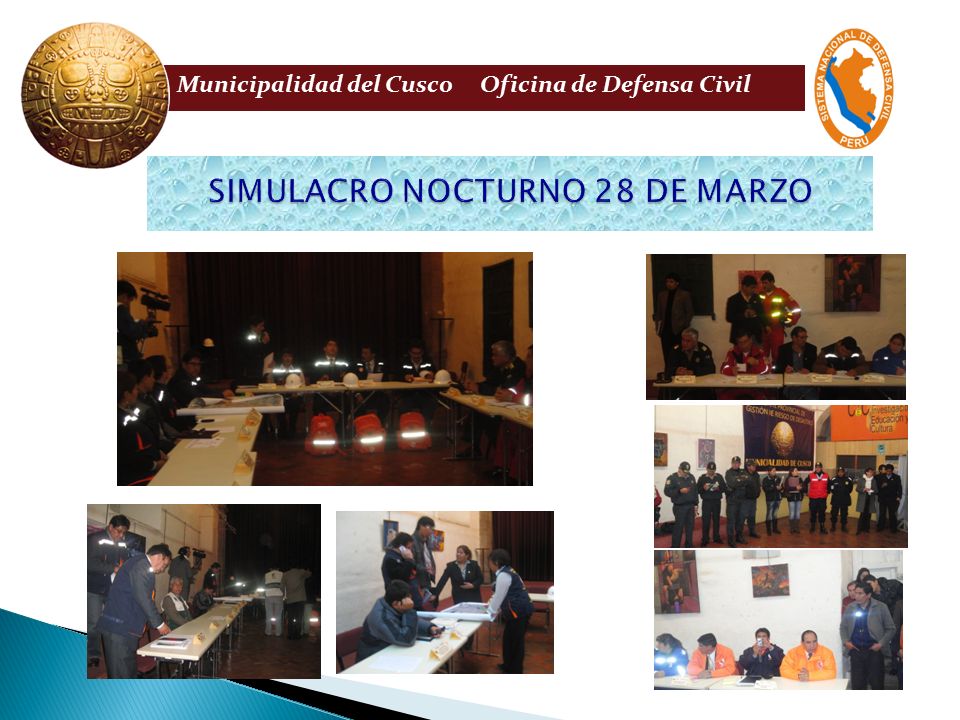

26 SIMULACRO NOCTURNO 28 DE MARZO

27 Gracias DEFENSA CIVIL es TAREA DE TODOS
Arq° Octavia Lourdes Rozas Huacho Coordinadora Oficina de Defensa Civil Municipalidad Provincial del Cusco RPM *645679 DEFENSA CIVIL es TAREA DE TODOS
