1 1 Alicia González Jiménez Sistemas y cuadrículas de Referencia, Distribución y Captura

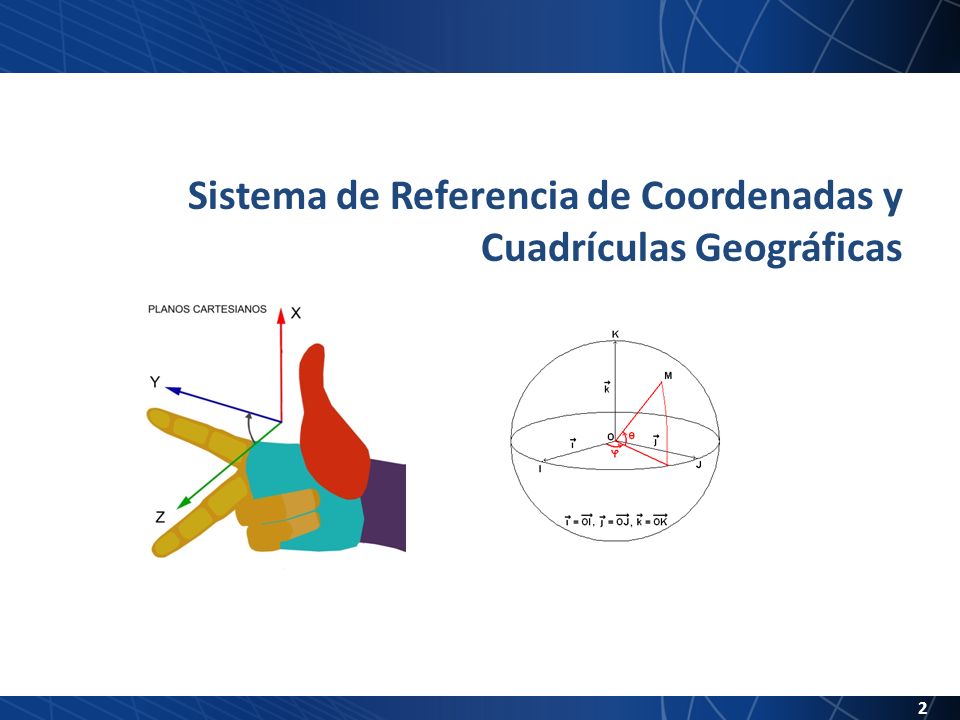

2 2 Sistema de Referencia de Coordenadas y Cuadrículas Geográficas

3 3  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas  Documentación de referencia  Directiva2007/2/CE por la que se establece una infraestructura de información espacial de la CE (INSPIRE) Directiva2007/2/CE  Reglamento 1089/2010 por el que se aplica INSPIRE en lo que se refiere a la interoperabilidad de los CDEs y servicios. Anexo II, puntos 1 y 2. Reglamento 1089/2010  Especificación de datos de Sistemas de Referencia de Coordenadas Especificación de datos de Sistemas de Referencia de Coordenadas  Especificación de datos de Cuadrículas Geográficas Especificación de datos de Cuadrículas Geográficas  Especificación del tema en concreto  D2.6 Methodology for the Development of Data Specification D2.6 Methodology for the Development of Data Specification  D2.5 Generic Conceptual Model, sección 12: remite a especificaciones temas 1 y 2 anexo I Directiva + requisitos:  Sistemas descritos conforme ISO19111 (coord.), ISO 19105 (temporal); ISO 19136 (unidades), ISO 19123 (cuadrículas)  Cada DS debe especificar la lista de sistemas (de coordenadas y temporales) que pueden ser usados en la codificación de objetos y la mínima lista de sist. de coordenadas a ser usados en peticiones a servicios de descarga.  Las DS que especifiquen coberturas de cuadrícula deben también especificar el sist. ref. coord. asociado que debe ser usado en la codificación de los objetos.

4 4  Sistema de Referencia  Directiva2007/2/CE por la que se establece una infraestructura de información espacial de la CE (INSPIRE)  ANEXO I:  1. Sistemas de referencia de coordenadas Sistemas para referenciar de forma unívoca la información espacial en el espacio como una serie de coordenadas (x, y, z) y/o latitud y longitud y altura, basándose en un punto de referencia geodésico horizontal y vertical.  2. Sistema de cuadrículas geográficas Cuadrículas armonizadas multirresolución con un punto de origen común y con ubicación y tamaños de cuadrícula normalizados.  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas

5 5  Sistema de Referencia  Reglamento 1089/2010 por el que se aplica INSPIRE en lo que se refiere a la interoperabilidad de los CDEs y servicios: - a.13: Metadatos (de CDE) requeridos para la interoperabilidad - ANEXO II: Requisitos relativos a los temas del anexo I de INSPIRE 1. Sistemas de Referencia de Coordenadas  Definiciones  Datum: posición origen, escala y orientación de un sistema de coordenadas  Datum geodésico: relaciona el sistema de coordenadas con al Tierra  Sistema de Coordenadas: para especificar cómo asignar coordenadas a un punto  Sist. de Referencia de Coordenadas: sist. ref. coord. relacionado con el mundo por un datum  Sistemas de Coordenadas geodésicas o cartesianas  Sistemas de Coordenadas basadas en proyecciones cartográficas  Proyección cartográficas: relación sistema coordenadas geodésicas con uno plano  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas

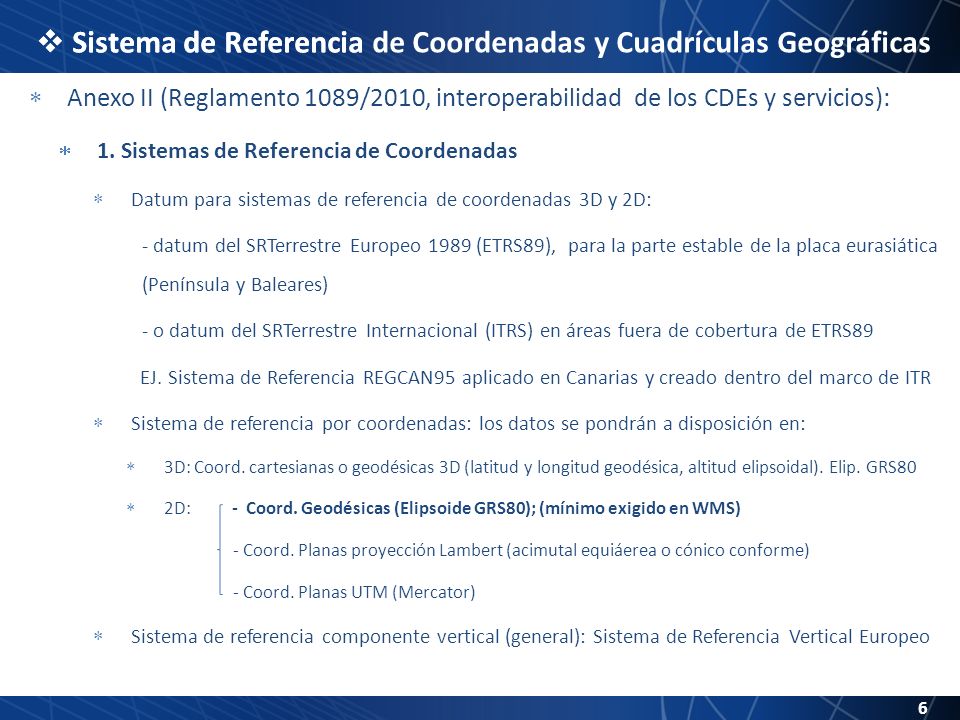

6 6  Sistema de Referencia  Anexo II (Reglamento 1089/2010, interoperabilidad de los CDEs y servicios):  1. Sistemas de Referencia de Coordenadas  Datum para sistemas de referencia de coordenadas 3D y 2D: - datum del SRTerrestre Europeo 1989 (ETRS89), para la parte estable de la placa eurasiática (Península y Baleares) - o datum del SRTerrestre Internacional (ITRS) en áreas fuera de cobertura de ETRS89 EJ. Sistema de Referencia REGCAN95 aplicado en Canarias y creado dentro del marco de ITR  Sistema de referencia por coordenadas: los datos se pondrán a disposición en:  3D: Coord. cartesianas o geodésicas 3D (latitud y longitud geodésica, altitud elipsoidal). Elip. GRS80  2D: - Coord. Geodésicas (Elipsoide GRS80); (mínimo exigido en WMS) - Coord. Planas proyección Lambert (acimutal equiáerea o cónico conforme) - Coord. Planas UTM (Mercator)  Sistema de referencia componente vertical (general): Sistema de Referencia Vertical Europeo  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas

7 7  Sistema de Referencia  Anexo II (Reglamento 1089/2010, interoperabilidad de los CDEs y servicios):  2. Sistemas de Cuadrículas Geográficas  Definiciones: - malla: una red compuesta por conjuntos de curvas que se intersecan de un modo algorítmico - celda, punto de malla  Tipos de mallas (generales):  malla equiárea: Sist. Referencia por coordenadas ETRS89 acimutal equiárea de Lambert (Grid_ETRS89-LAEA)  Celda: definida por tamaño y coordenadas del extremo inferior izquierdo  Malla geográfica zonificada: basada en sistema ETRS89-GRS80 Sistemas de cuadrículas están pensados para datos ráster (cuadrícula para pixels) pero también como una forma ordenada de facilitar o cubrir datos en grandes extensiones identificando para subsección (celda) por un sistema de fila-columna  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas

8 8  Sistema de Referencia  Especificaciones de cada tema:  6. Sistemas de Referencia, unidades de medida y cuadrículas  Sistema de referencia de coordenadas por defecto -> reglamento  Datum ETRS89 o ITRS, y los sistemas de referencia de coordenadas  WMS, como mínimo en coordenadas geodésicas 2D  Identificadores y parámetros: gestionados en un registro  Id: Propone el uso de URIs facilitadas por OGC, basados y redirigidos al registro de EPSG (http://www.epsg-registry.org)http://www.epsg-registry.org  Se deben utilizar en: codificación de datos, metadatos de datos y servicios y peticiones a servicios INSPIRE  Facilita tabla resumen de URIs de los sistemas por defecto  Sistema de Referencia de Coordenadas y Cuadrículas Geográficas  Sistema de referencia temporal, por defecto -> reglamento  Calendario Gregoriano  EXAMPLE 1997 (the year 1997), 1997-07-16 (16th July 1997), 1997-07-16T19:20:30+01:00 (16th July 1997, 19h 20’ 30’’, time zone: UTC+1)  Permite requisitos específicos del tema (sección 6.2)

9 9 Distribución

10 10  Distribución  Documentación de referencia  Directiva2007/2/CE por la que se establece una infraestructura de información espacial de la CE (INSPIRE) Directiva2007/2/CE  Reglamento 1089/2010 por el que se aplica INSPIRE en lo que se refiere a la interoperabilidad de los CDEs y servicios. Reglamento 1089/2010  Normas de ejecución y las guías técnicas específicas de los servicios de red Normas de ejecución y las guías técnicas específicas de los servicios de red  Especificación del tema en concreto  D2.6 Methodology for the Development of Data Specification  Conforme a ISO 19131, hay dos componentes: medio de distribución y el formato  Remite a requisitos de las normas de ejecución y las guías técnicas de servicios de red  D2.7 Guidelines for the Encoding of Spatial Data D2.7 Guidelines for the Encoding of Spatial Data  Reglas de codificación por defecto: GML (ISO 19136, OGC 10-129r1) and ISO/TS 19139  Permite considerar otras adicionales cuando no es aplicable la de por defecto por la naturaleza del objeto o porque existe otra estándar procedente de otra normativa, etc. (ej. ortoimágenes: GML + TIFF)

11 11  Directiva2007/2/CE por la que se establece una infraestructura de información espacial de la CE (INSPIRE)  Punto 17: Los servicios en red deben permitir localizar, transformar, visualizar y descargar CDEs así como acceder a datos y a servicios de comercio electrónico  Capítulo III: Interoperabilidad de conjuntos y servicios de datos espaciales  a.7: Plazos: 2 años (datos existentes), 5 años (nuevos datos) desde la adopción  Capítulo IV: Servicios de Red  a.11: Los MS deben establecer una red de servicios en la que los datos estén accesibles mediante:  Servicios de localización, visualización, descarga, transformación, servicios que permitan el acceso a servicios de datos espaciales.  Mínimos criterios de búsqueda: palabras clave, calidad, localización geográfica, etc.  Por defecto: acceso debe ser ilimitado y gratuito, pero contempla excepciones en ambos casos  Distribución

12 12  Reglamento 1089/2010 por el que se aplica INSPIRE en lo que se refiere a la interoperabilidad de los CDEs y servicios:  a.8: Actualizaciones  Los MS ofrecerán actualizaciones periódicas de sus datos  Las actualizaciones estarán disponibles a través de los servicios un plazo máximo de 6 meses, a menos que en los anexos (temas) se especifique un periodo diferente para determinados CDEs.  a.7: Codificación  Las reglas de codificación aplicadas a los datos serán conformes a ISO 19118 y se especificarán las reglas de conversión de esquemas para todos elementos (objetos, atributos, etc.) y la estructura de datos de salida usada. Las reglas de codificación empleadas deberán estar disponibles.  Distribución

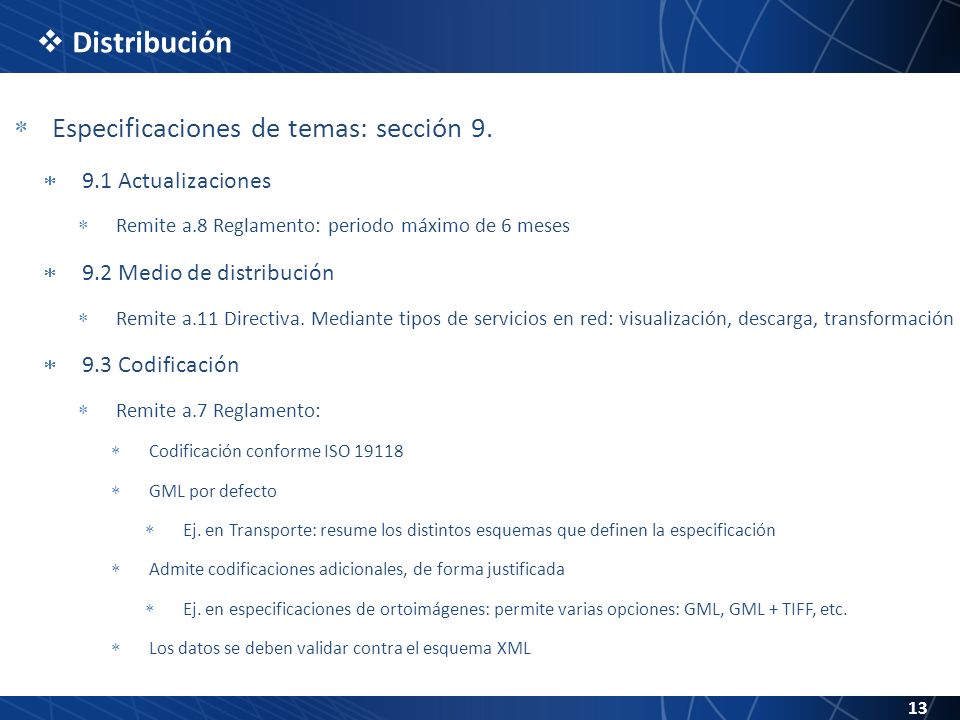

13 13  Distribución  Especificaciones de temas: sección 9.  9.1 Actualizaciones  Remite a.8 Reglamento: periodo máximo de 6 meses  9.2 Medio de distribución  Remite a.11 Directiva. Mediante tipos de servicios en red: visualización, descarga, transformación  9.3 Codificación  Remite a.7 Reglamento:  Codificación conforme ISO 19118  GML por defecto  Ej. en Transporte: resume los distintos esquemas que definen la especificación  Admite codificaciones adicionales, de forma justificada  Ej. en especificaciones de ortoimágenes: permite varias opciones: GML, GML + TIFF, etc.  Los datos se deben validar contra el esquema XML

14 14 Normas de Captura

15 15  Normas de captura  Documentación de referencia  No hay normas/documentación específica de referencia  Reglamento 1089/2010 -> requisitos particulares de las especificaciones (si existen) Reglamento 1089/2010  Especificación del tema en concreto  D2.6 Methodology for the Development of Data Specification  Sección opcional. Si se provee debe ser una descripción general (ej. fuentes de datos, criterios de captura por elemento, etc.)  Sección 10 de las especificaciones

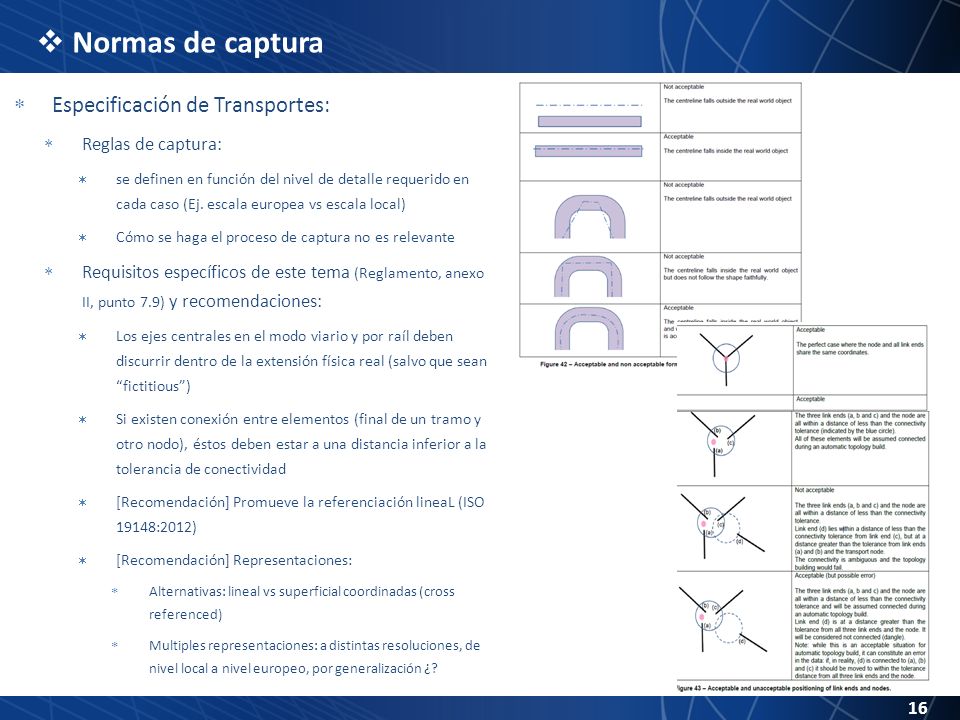

16 16  Especificación de Transportes:  Reglas de captura:  se definen en función del nivel de detalle requerido en cada caso (Ej. escala europea vs escala local)  Cómo se haga el proceso de captura no es relevante  Requisitos específicos de este tema (Reglamento, anexo II, punto 7.9) y recomendaciones:  Los ejes centrales en el modo viario y por raíl deben discurrir dentro de la extensión física real (salvo que sean “fictitious”)  Si existen conexión entre elementos (final de un tramo y otro nodo), éstos deben estar a una distancia inferior a la tolerancia de conectividad  [Recomendación] Promueve la referenciación lineaL (ISO 19148:2012)  [Recomendación] Representaciones:  Alternativas: lineal vs superficial coordinadas (cross referenced)  Multiples representaciones: a distintas resoluciones, de nivel local a nivel europeo, por generalización ¿?  Normas de captura

17 17 Muchas gracias ¿preguntas? Alicia González Jiménez (agjimenez@fomento.es) 26/11/2015
