1

2 HERRAMIENTAS BASICAS Pinza Antiestática. Destornilladores Pinzas o Depilador Guantes Tapabocas Bata Sopladora (opcional) Brocha de cerdas blandas Recipiente para los tornillos Multímetro (opcional) Limpia contactos en aerosol.

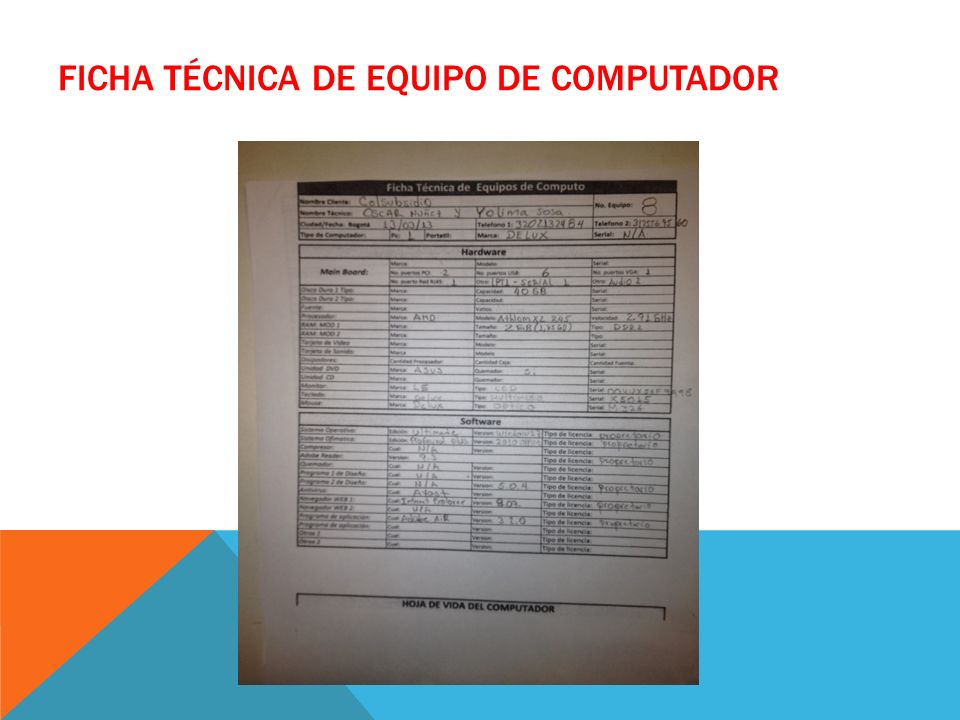

3 FICHA TÉCNICA DE EQUIPO DE COMPUTADOR

4 PASOS PARA EL DESMONTAJE DE LA COMPUTADORA. 1.Desconecte con mucho cuidado, el cable de poder y luego cada uno de sus periféricos. Mouse, teclado,monitor,escaner, impresora etc.

5 NOTA 1 Es importante disponer de un espacio suficiente para ubicar le torre del computador y empezar su desmontaje.

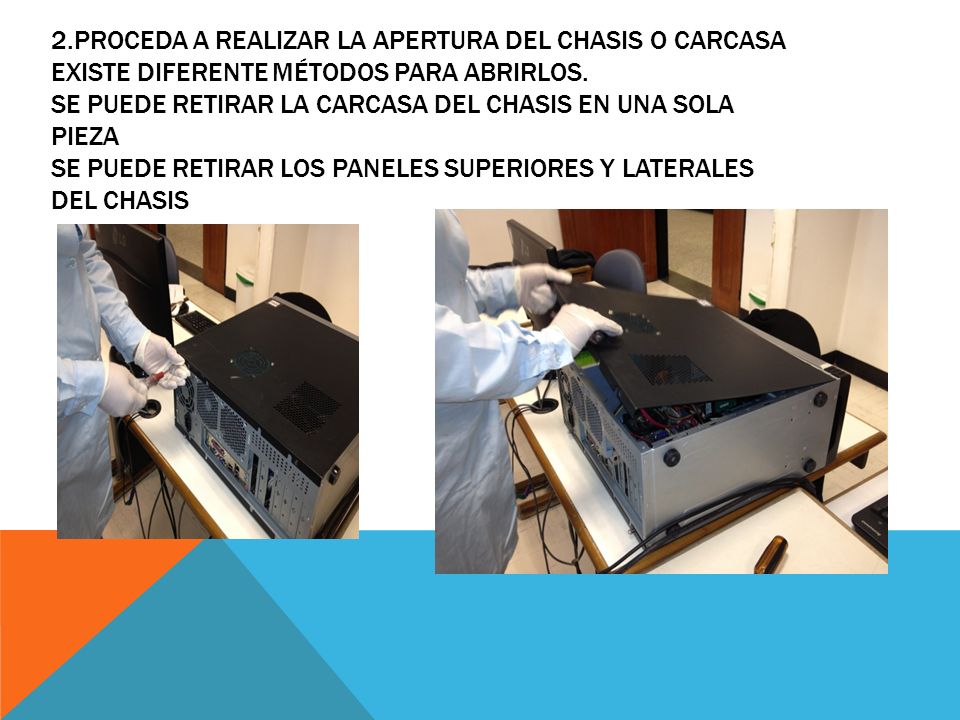

6 2.PROCEDA A REALIZAR LA APERTURA DEL CHASIS O CARCASA EXISTE DIFERENTE MÉTODOS PARA ABRIRLOS. SE PUEDE RETIRAR LA CARCASA DEL CHASIS EN UNA SOLA PIEZA SE PUEDE RETIRAR LOS PANELES SUPERIORES Y LATERALES DEL CHASIS

7 NOTA 2 Si no se tiene la suficiente experiencia es importante elaborar un pequeño esquema o puedes tomar una cámara fotográfica, con el fin de poseer un respaldo de la forma en la que van colocados las parte para luego montarlas.

8 3.DESCONECTE LA FUENTE DE PODER DE LA TARJETA MADRE Y DE CADA UNO DE LOS DISPOSITIVOS A LOS QUE LA FUENTE PROVEE VOLTAJE.

9 4. DESCONECTE LOS BUSES DE DATOS TANTO DE LA TARJETA MADRE COMO LOS COMPONENTES DEL COMPUTADOR ( DISCO DURO, CD ROM, DVD)

10 NOTA 3 Se puede etiquetar cada bus con cinta de enmascarar según corresponda, con el propósito de no olvidar donde va conectado cada uno de ellos.

11 5. DESCONECTAR LOS CONECTORES DEL PANEL FRONTAL (ALTA VOZ INTERNO, LED DISCO DURO, LED POWER).

12 NOTA 4 Se puede etiquetar cada uno de los conectores con cinta enmascarar según corresponda, con el propósito de no olvidar donde va conectado cada uno de ellos. Ya que si no quedan conectores en el orden que es el computador no arrancaría.

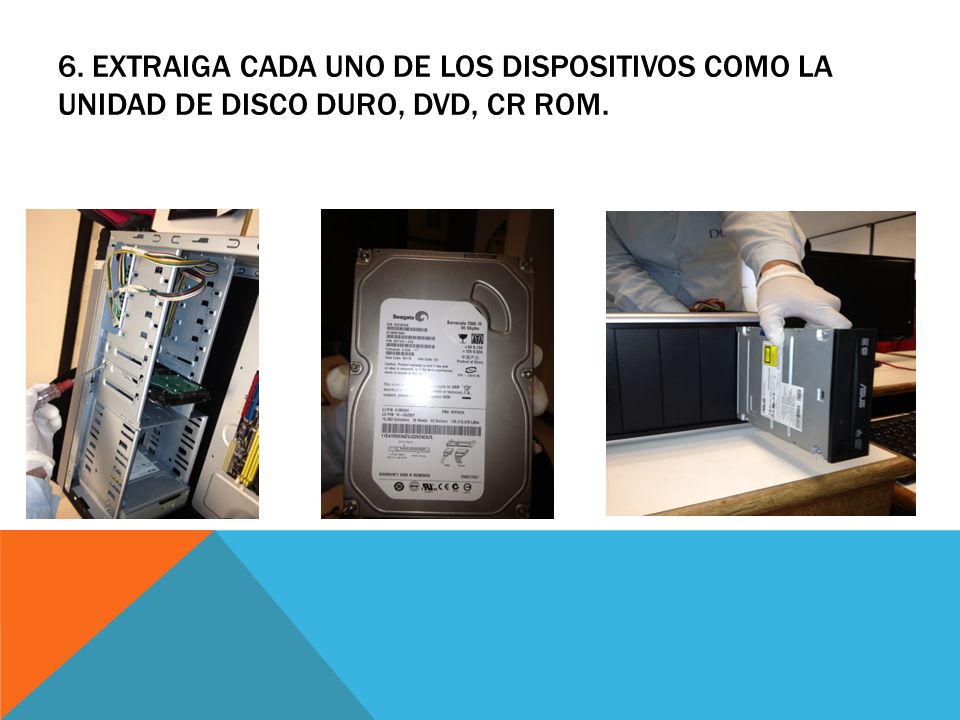

13 6. EXTRAIGA CADA UNO DE LOS DISPOSITIVOS COMO LA UNIDAD DE DISCO DURO, DVD, CR ROM.

14 7. EXTRAIGA CON MUCHO CUIDADO LAS MEMORIAS RAM DE SUS RESPECTIVOS BANCOS, TOMÁNDOLAS DEL BORDE CUIDANDO DE NO TOCAR EL CIRCUITO EVITANDO QUE SUFRA ALGÚN DESPERFECTO.

15 8. EXTRAIGA LAS TARJETAS DE INTERFACE SI LAS HAY COMO VIDEO, SONIDO, RED, JUEGOS Y MODEM. NOTA 5 Al momento de extraer el microprocesador se destaca la importancia de una manilla antiestática, para evitar que nuestra energía, Estática del cuerpo, Le hagan algún daño a este.

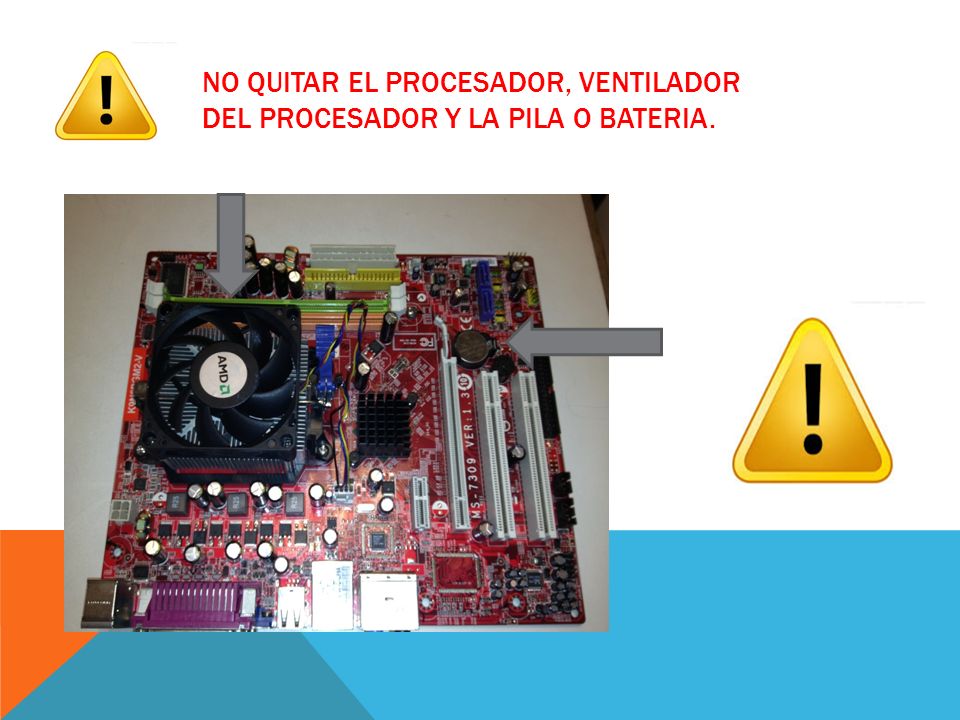

16 NO QUITAR EL PROCESADOR, VENTILADOR DEL PROCESADOR Y LA PILA O BATERIA.

17 10. EXTRAIGA LA TARJETA MADRE, VERIFIQUE CUANTOS TORNILLOS TIENE Y QUÍTELOS.

18 Así son los pasos para desmantelar un computador. Y además para hacerle un mantenimiento preventivo y correctivo.

19 TECNICOS YOLIMA SOSA OSCAR LONDONO
