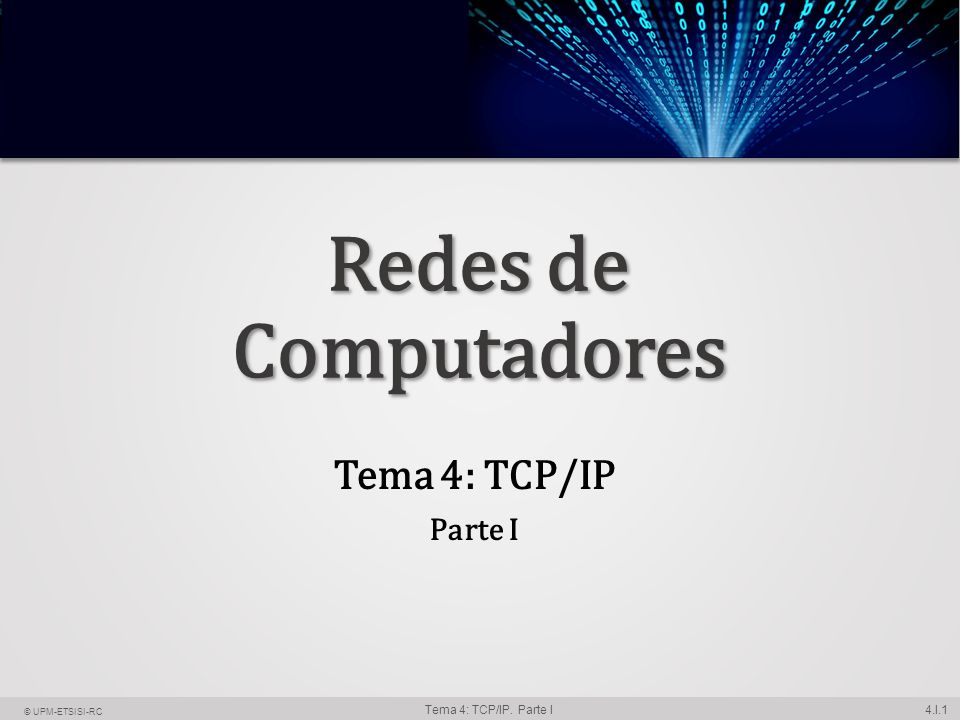

1 4.I.1 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Redes de Computadores Tema 4: TCP/IP Parte I

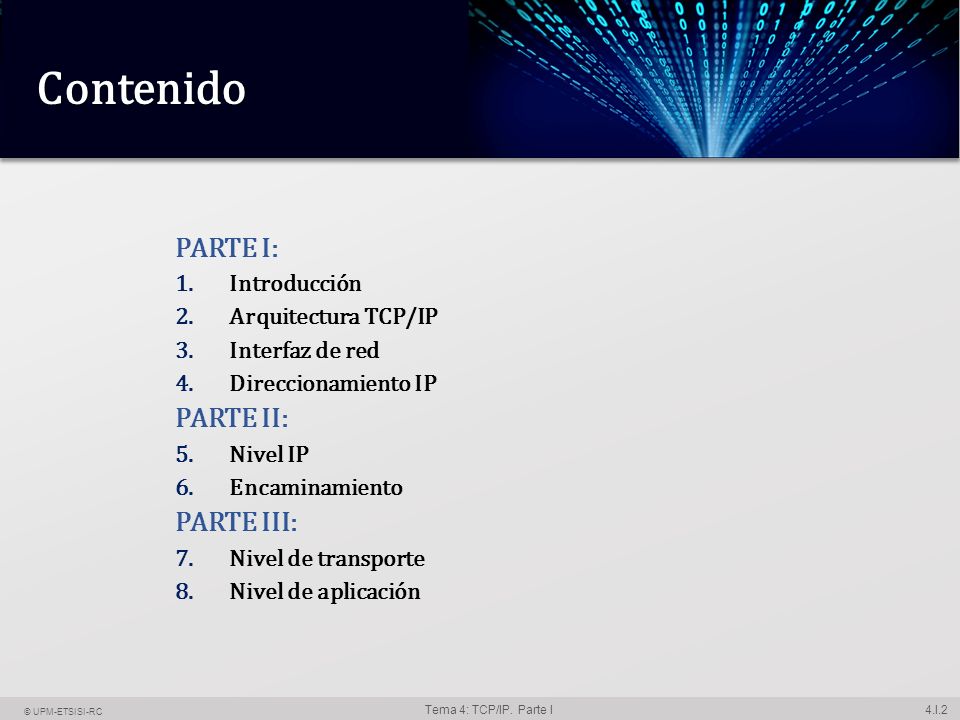

2 4.I.2 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Contenido PARTE I: 1.Introducción 2.Arquitectura TCP/IP 3.Interfaz de red 4.Direccionamiento IP PARTE II: 5.Nivel IP 6.Encaminamiento PARTE III: 7.Nivel de transporte 8.Nivel de aplicación

3 4.I.3 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I 1. Introducción a TCP/IP

4 4.I.4 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I ¿Qué es TCP/IP?  Se conoce comúnmente por TCP/IP al conjunto de protocolos utilizados en Internet y redes informáticas similares.  Sus protocolos primeros y más importantes son: El Protocolo de Control de Transmisión (TCP) y el Protocolo de Internet (IP).  El modelo TCP/IP y los modelos de protocolo relacionados son mantenidos por la Internet Engineering Task Force (IETF).

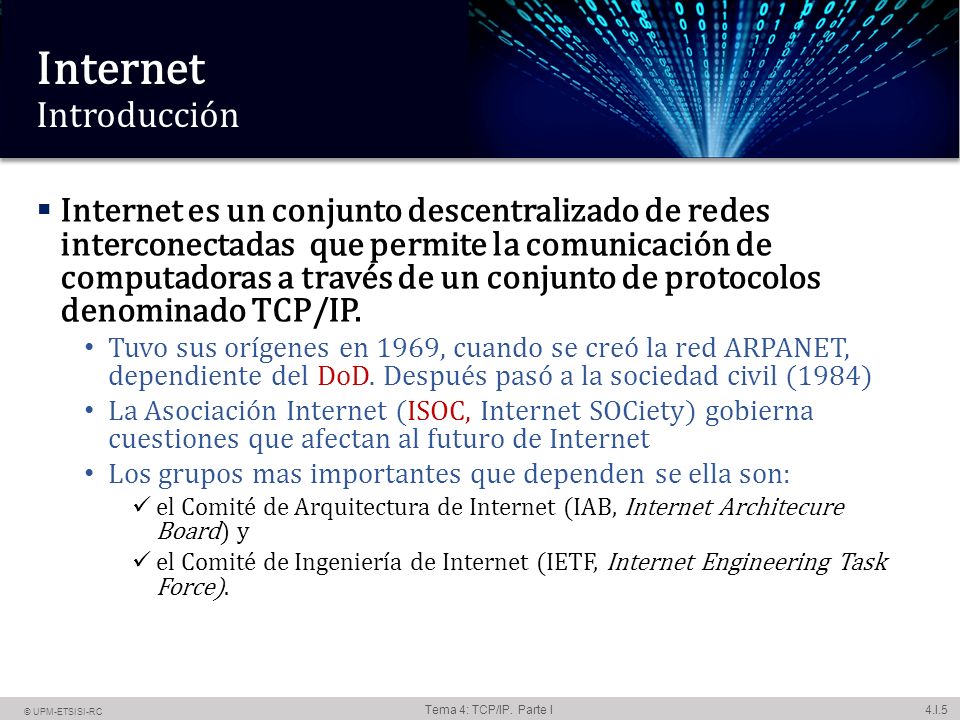

5 4.I.5 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Internet Internet Introducción  Internet es un conjunto descentralizado de redes interconectadas que permite la comunicación de computadoras a través de un conjunto de protocolos denominado TCP/IP. Tuvo sus orígenes en 1969, cuando se creó la red ARPANET, dependiente del DoD. Después pasó a la sociedad civil (1984) La Asociación Internet (ISOC, Internet SOCiety) gobierna cuestiones que afectan al futuro de Internet Los grupos mas importantes que dependen se ella son: el Comité de Arquitectura de Internet (IAB, Internet Architecure Board) y el Comité de Ingeniería de Internet (IETF, Internet Engineering Task Force).

6 4.I.6 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Internet Internet Hitos mas importantes  Internet es un sistema global de interconexión de redes informáticas que utilizan el conjunto de protocolos TCP/IP Nace ARPANET 1969 emai l 1971 1991 1ºNavegador Mosaic 1993 1998 2005 Facebook 2006

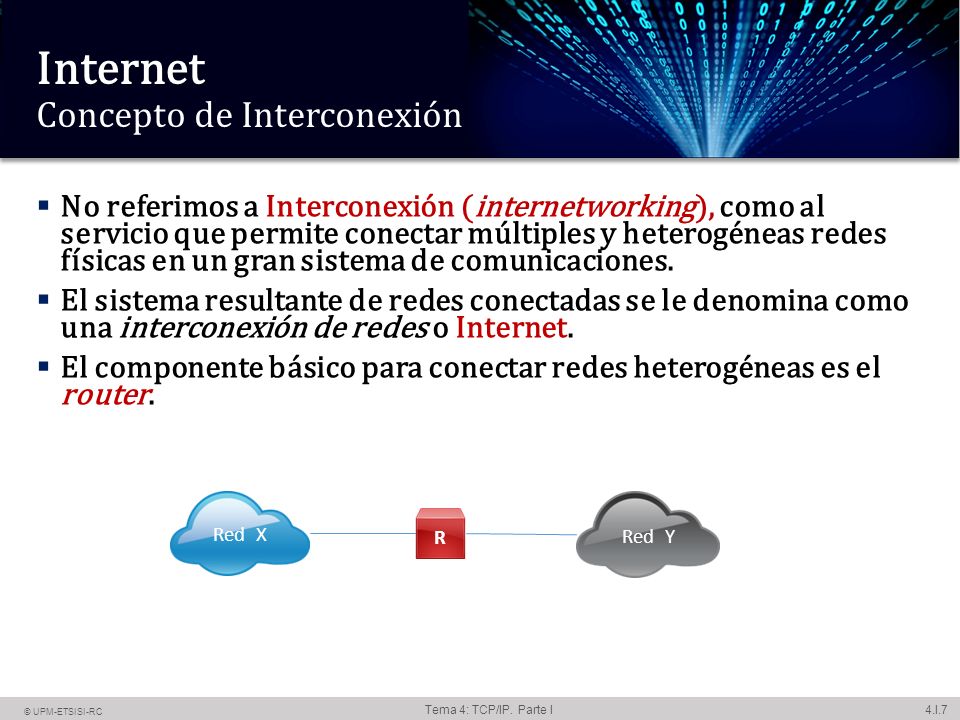

7 4.I.7 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Internet Internet Concepto de Interconexión  No referimos a Interconexión (internetworking), como al servicio que permite conectar múltiples y heterogéneas redes físicas en un gran sistema de comunicaciones.  El sistema resultante de redes conectadas se le denomina como una interconexión de redes o Internet.  El componente básico para conectar redes heterogéneas es el router. Red X Red Y R

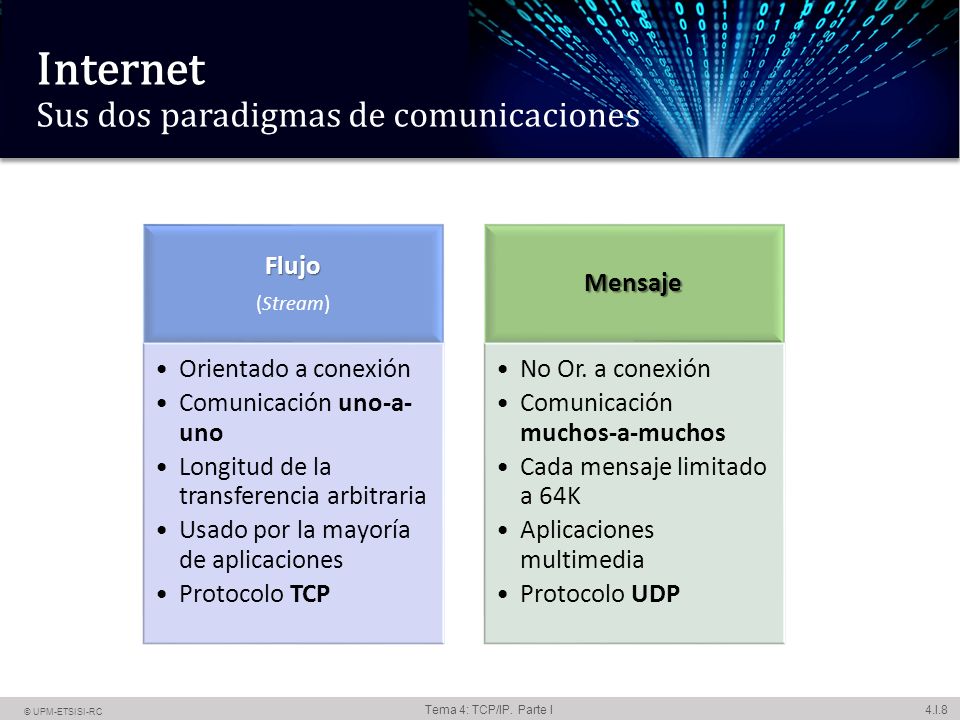

8 4.I.8 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Internet Internet Sus dos paradigmas de comunicacionesFlujo (Stream) Orientado a conexión Comunicación uno-a- uno Longitud de la transferencia arbitraria Usado por la mayoría de aplicaciones Protocolo TCP Mensaje No Or. a conexión Comunicación muchos-a-muchos Cada mensaje limitado a 64K Aplicaciones multimedia Protocolo UDP

9 4.I.9 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I 2. La arquitectura TCP/IP

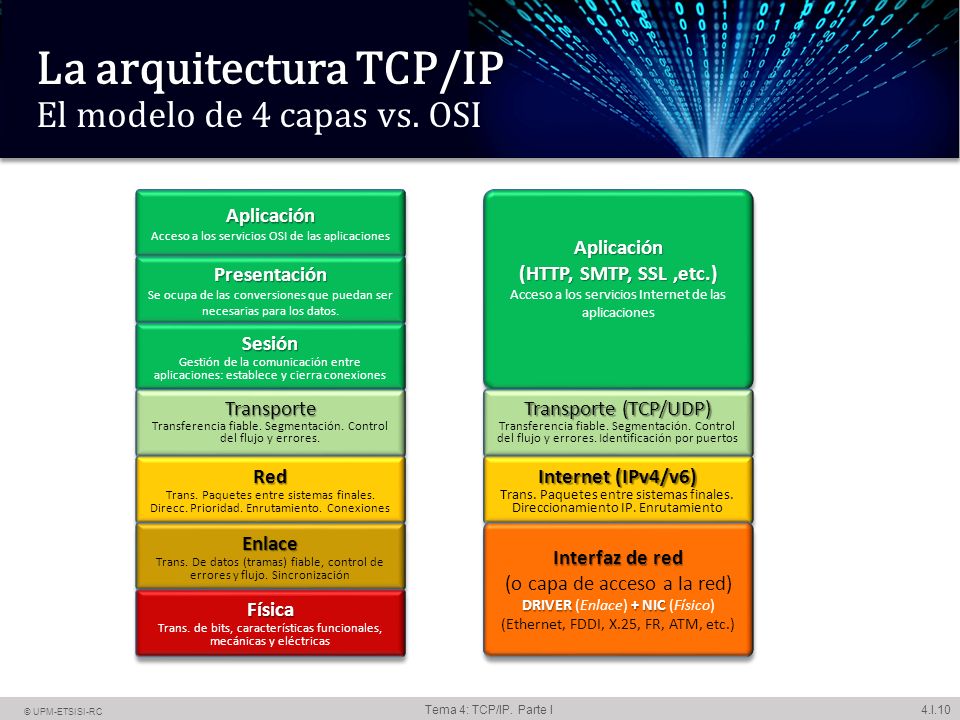

10 4.I.10 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura TCP/IP La arquitectura TCP/IP El modelo de 4 capas vs. OSI Aplicación Acceso a los servicios OSI de las aplicacionesAplicación Presentación Se ocupa de las conversiones que puedan ser necesarias para los datos.Presentación Sesión Gestión de la comunicación entre aplicaciones: establece y cierra conexionesSesión Transporte Transferencia fiable. Segmentación. Control del flujo y errores.Transporte Red Trans. Paquetes entre sistemas finales. Direcc. Prioridad. Enrutamiento. ConexionesRed Enlace Trans. De datos (tramas) fiable, control de errores y flujo. SincronizaciónEnlace Física Trans. de bits, características funcionales, mecánicas y eléctricasFísica Aplicación (HTTP, SMTP, SSL,etc.) Acceso a los servicios Internet de las aplicacionesAplicación (HTTP, SMTP, SSL,etc.) Acceso a los servicios Internet de las aplicaciones Transporte (TCP/UDP) Transferencia fiable. Segmentación. Control del flujo y errores. Identificación por puertos Transporte (TCP/UDP) Transferencia fiable. Segmentación. Control del flujo y errores. Identificación por puertos Internet (IPv4/v6) Trans. Paquetes entre sistemas finales. Direccionamiento IP. Enrutamiento Internet (IPv4/v6) Trans. Paquetes entre sistemas finales. Direccionamiento IP. Enrutamiento Interfaz de red (o capa de acceso a la red) DRIVER+NIC DRIVER (Enlace) + NIC (Físico) (Ethernet, FDDI, X.25, FR, ATM, etc.) Interfaz de red (o capa de acceso a la red) DRIVER+NIC DRIVER (Enlace) + NIC (Físico) (Ethernet, FDDI, X.25, FR, ATM, etc.)

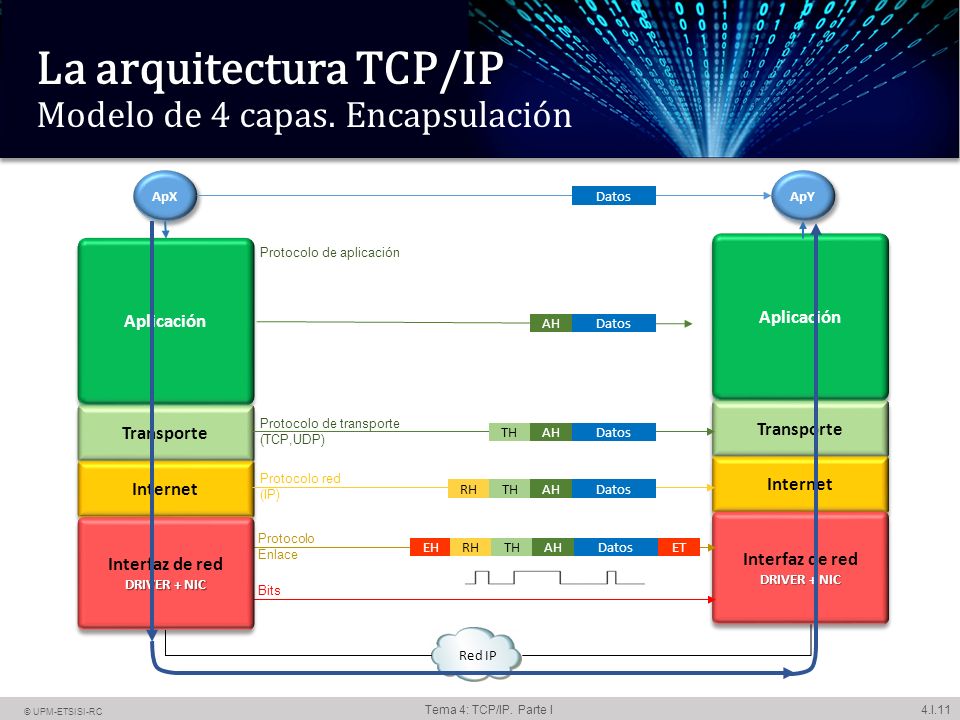

11 4.I.11 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Aplicación Transporte Internet La arquitectura TCP/IP La arquitectura TCP/IP Modelo de 4 capas. Encapsulación Aplicación Transporte Internet Interfaz de red DRIVER+NIC DRIVER + NIC Interfaz de red DRIVER+NIC DRIVER + NIC Red IP ApX ApY Datos Protocolo de aplicación Datos AH Protocolo de transporte (TCP,UDP) DatosAH Protocolo red (IP) DatosAHRH Protocolo Enlace DatosEHET Bits TH AHRHTH Interfaz de red DRIVER+NIC DRIVER + NIC Interfaz de red DRIVER+NIC DRIVER + NIC

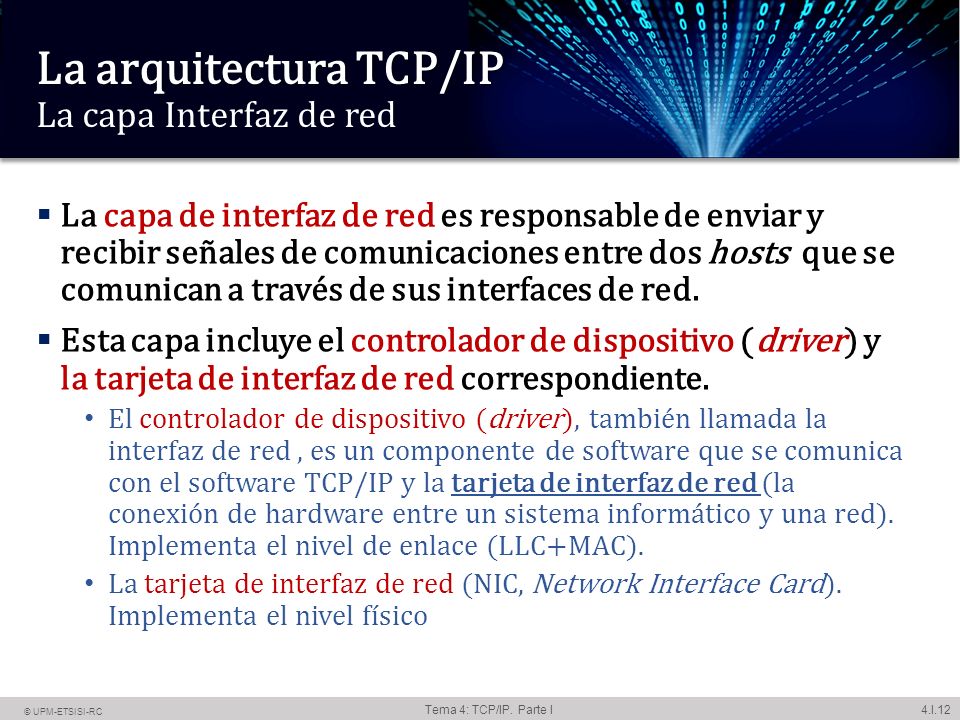

12 4.I.12 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura TCP/IP La arquitectura TCP/IP La capa Interfaz de red  La capa de interfaz de red es responsable de enviar y recibir señales de comunicaciones entre dos hosts que se comunican a través de sus interfaces de red.  Esta capa incluye el controlador de dispositivo (driver) y la tarjeta de interfaz de red correspondiente. El controlador de dispositivo (driver), también llamada la interfaz de red, es un componente de software que se comunica con el software TCP/IP y la tarjeta de interfaz de red (la conexión de hardware entre un sistema informático y una red). Implementa el nivel de enlace (LLC+MAC). La tarjeta de interfaz de red (NIC, Network Interface Card). Implementa el nivel físico

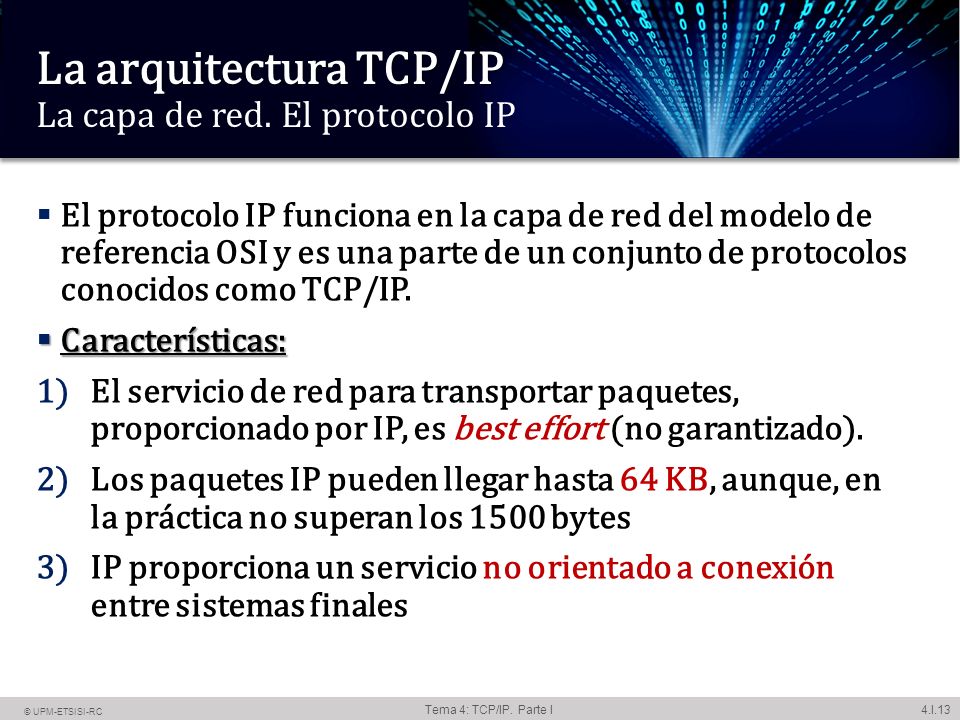

13 4.I.13 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura TCP/IP La arquitectura TCP/IP La capa de red. El protocolo IP  El protocolo IP funciona en la capa de red del modelo de referencia OSI y es una parte de un conjunto de protocolos conocidos como TCP/IP.  Características: 1)El servicio de red para transportar paquetes, proporcionado por IP, es best effort (no garantizado). 2)Los paquetes IP pueden llegar hasta 64 KB, aunque, en la práctica no superan los 1500 bytes 3)IP proporciona un servicio no orientado a conexión entre sistemas finales

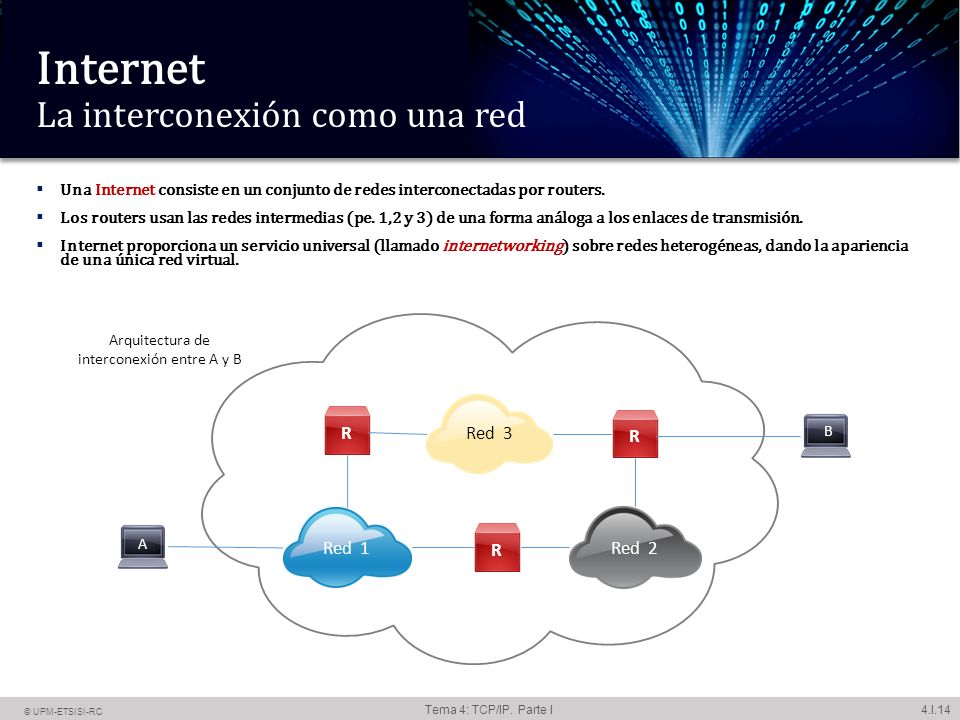

14 4.I.14 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Internet Internet La interconexión como una red  Una Internet consiste en un conjunto de redes interconectadas por routers.  Los routers usan las redes intermedias (pe. 1,2 y 3) de una forma análoga a los enlaces de transmisión.  Internet proporciona un servicio universal (llamado internetworking) sobre redes heterogéneas, dando la apariencia de una única red virtual. Red 1 Red 2 R Red 3 R R A B Arquitectura de interconexión entre A y B

15 4.I.15 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura TCP/IP La arquitectura TCP/IP La capa de Transporte  La capa de transporte es responsable de proveer a la capa de aplicaciones con servicios de comunicación extremo a extremo.  Los protocolos básicos de la capa de transporte son el TCP y UDP Orientado a conexión (fiable) Comunicaciones uno- a-uno Complejo TCP No orientado a conexión (no fiable) Comunicaciones uno- a-muchos SencilloUDP

16 4.I.16 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I 3. La interfaz de red

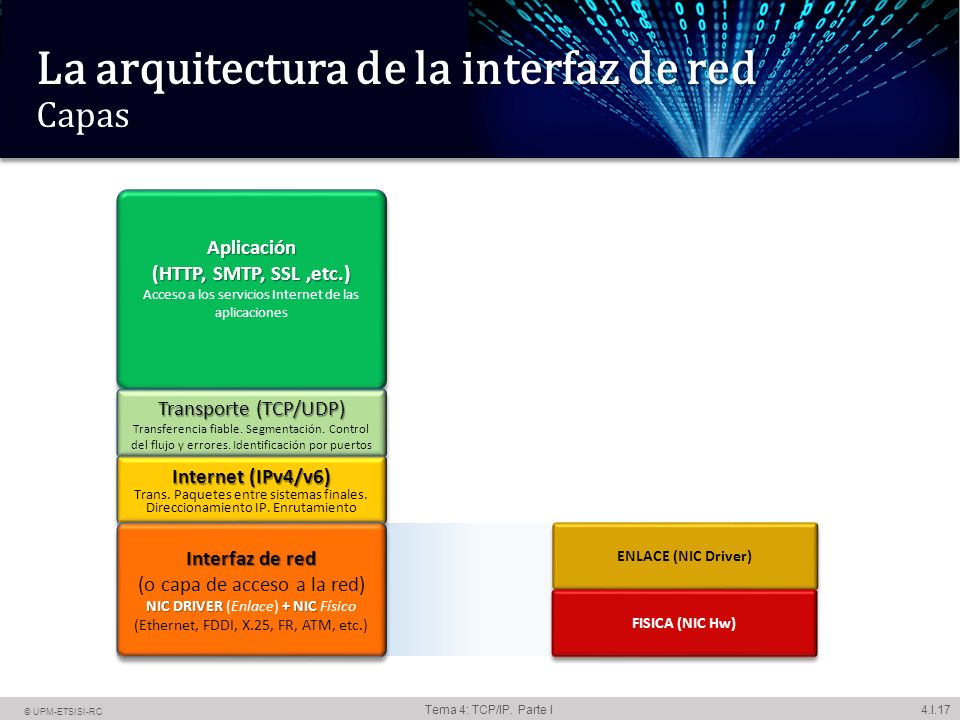

17 4.I.17 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura de la interfaz de red La arquitectura de la interfaz de red Capas Aplicación (HTTP, SMTP, SSL,etc.) Acceso a los servicios Internet de las aplicacionesAplicación (HTTP, SMTP, SSL,etc.) Acceso a los servicios Internet de las aplicaciones Transporte (TCP/UDP) Transferencia fiable. Segmentación. Control del flujo y errores. Identificación por puertos Transporte (TCP/UDP) Transferencia fiable. Segmentación. Control del flujo y errores. Identificación por puertos Internet (IPv4/v6) Trans. Paquetes entre sistemas finales. Direccionamiento IP. Enrutamiento Internet (IPv4/v6) Trans. Paquetes entre sistemas finales. Direccionamiento IP. Enrutamiento Interfaz de red (o capa de acceso a la red) NIC DRIVER+NIC NIC DRIVER (Enlace) + NIC Físico (Ethernet, FDDI, X.25, FR, ATM, etc.) Interfaz de red (o capa de acceso a la red) NIC DRIVER+NIC NIC DRIVER (Enlace) + NIC Físico (Ethernet, FDDI, X.25, FR, ATM, etc.) ENLACE (NIC Driver) FISICA (NIC Hw)

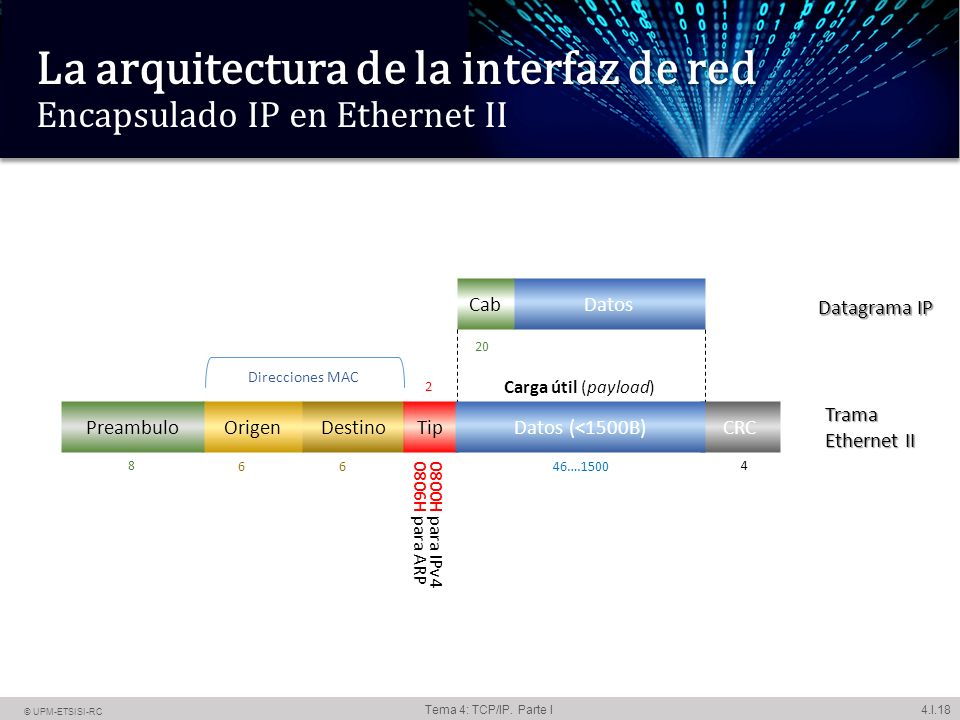

18 4.I.18 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura de la interfaz de red La arquitectura de la interfaz de red Encapsulado IP en Ethernet II OrigenDestinoTipCRC 6646….1500 2 4 Trama Ethernet II Datos Datagrama IP Cab 20 Datos (<1500B)Preambulo 8 Carga útil (payload) 0800H para IPv4 0806H para ARP Direcciones MAC

19 4.I.19 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La arquitectura de la interfaz de red La arquitectura de la interfaz de red Visualización de la dirección física (MAC) de un host

20 4.I.20 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Resolución de direcciones IP Las direcciones IP son abstracciones proporcionados por el software del protocolo IP. Debido a que el hardware de red física no sabe cómo localizar un ordenador por su dirección IP, la dirección IP del destino debe ser traducida a una dirección MAC equivalente antes de enviar una trama. La traducción de la dirección IP de un ordenador a una dirección de hardware (MAC) equivalente se conoce como resolución de la dirección (address resolution) ¿Cuál es la dirección MAC de 10.1.1.3? ¡Es mi dirección IP! Mi MAC es 0EBA:7DE2:2345:DAB6 ARP Rp ARP Rq 10.1.1.2 10.1.1.4 10.1.1.3

21 4.I.21 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I El protocolo de resolución de direcciones (ARP) El protocolo de resolución de direcciones (ARP) Tráfico local  ARP (del inglés Address Resolution Protocol ) es un protocolo de la capa de enlace responsable de encontrar la dirección hardware (MAC) que corresponde a una determinada dirección IP. A continuación se detalla el algoritmo.  Envío del host A al B. 1)El host A busca en su propia caché de ARP local una dirección de hardware coincidente para la IP del host B. 2)Si el host A no encuentra ninguna asignación en la caché, envía un paquete (ARP request) a la dirección de difusión de la red (MAC = FF FF FF FF FF FF) que contiene la dirección IP de B por la que se pregunta. Cada host de la red local recibe la solicitud ARP y comprueba si coincide con su propia dirección IP. Si el host no encuentra una coincidencia, descarta la solicitud ARP. 3)El host B determina que la dirección IP especificada en la solicitud ARP coincide con su propia dirección IP y agrega una asignación de direcciones de hardware y software para el host A a su caché de ARP local. 4)El host B envía directamente un mensaje de respuesta de ARP que contiene su dirección de hardware al host A (ARP reply). 5)Cuando el host A recibe el mensaje de respuesta de ARP del host B, actualiza su caché de ARP con una asignación de direcciones de hardware y software para el host B. 10.1.1.210.1.1.410.1.1.3 ABC           ¿Cuál es la dirección MAC de 10.1.1.4? ARP Rq ARP Rp Es mi dirección IP. Mi MAC es 0EBA:7DE2:2345:DAB6

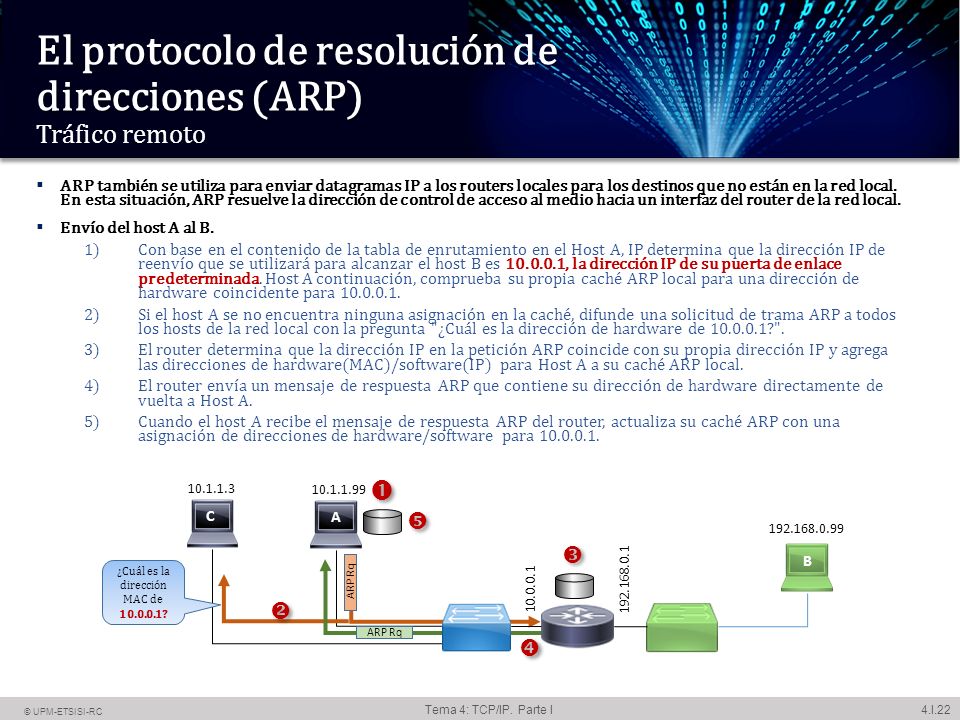

22 4.I.22 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I El protocolo de resolución de direcciones (ARP) El protocolo de resolución de direcciones (ARP) Tráfico remoto  ARP también se utiliza para enviar datagramas IP a los routers locales para los destinos que no están en la red local. En esta situación, ARP resuelve la dirección de control de acceso al medio hacia un interfaz del router de la red local.  Envío del host A al B. 1)Con base en el contenido de la tabla de enrutamiento en el Host A, IP determina que la dirección IP de reenvío que se utilizará para alcanzar el host B es 10.0.0.1, la dirección IP de su puerta de enlace predeterminada. Host A continuación, comprueba su propia caché ARP local para una dirección de hardware coincidente para 10.0.0.1. 2)Si el host A se no encuentra ninguna asignación en la caché, difunde una solicitud de trama ARP a todos los hosts de la red local con la pregunta "¿Cuál es la dirección de hardware de 10.0.0.1?". 3)El router determina que la dirección IP en la petición ARP coincide con su propia dirección IP y agrega las direcciones de hardware(MAC)/software(IP) para Host A a su caché ARP local. 4)El router envía un mensaje de respuesta ARP que contiene su dirección de hardware directamente de vuelta a Host A. 5)Cuando el host A recibe el mensaje de respuesta ARP del router, actualiza su caché ARP con una asignación de direcciones de hardware/software para 10.0.0.1. 10.1.1.99 10.1.1.3 A C       ¿Cuál es la dirección MAC de 10.0.0.1? ARP Rq 192.168.0.99   ARP Rq B 10.0.0.1 192.168.0.1  

23 4.I.23 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I La caché de ARP  Para disminuir el número de difusiones, ARP mantiene una tabla caché de asignaciones de direcciones. arp  Se puede ver la caché de ARP con el comando arp del sistema

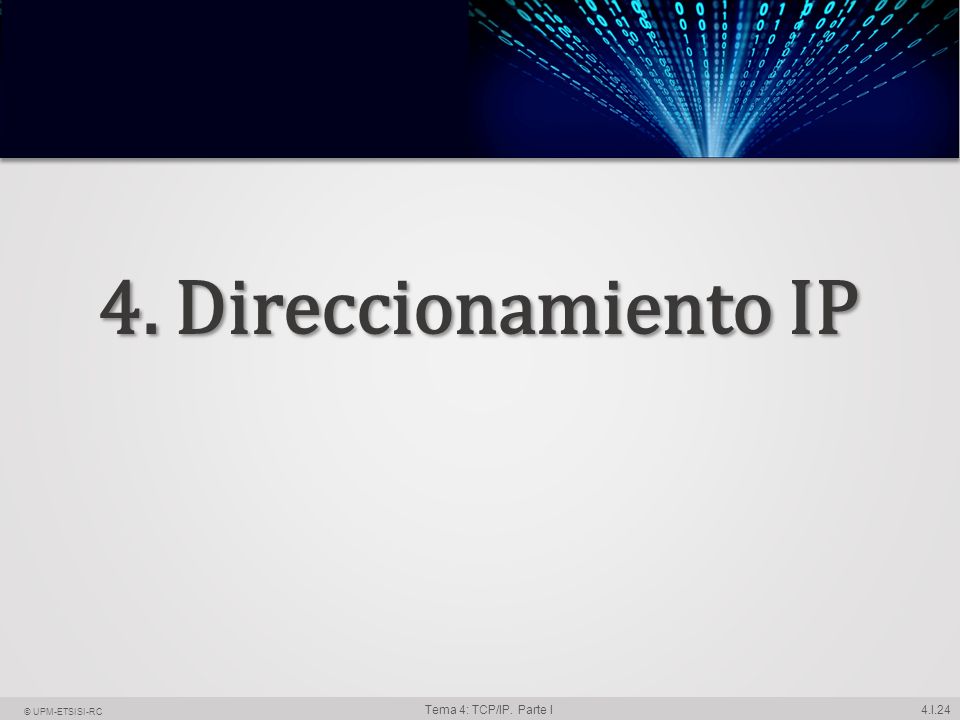

24 4.I.24 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I 4. Direccionamiento IP

25 4.I.25 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I El esquema de direccionamiento IP  El esquema de direccionamiento IP es independiente de las direcciones MAC subyacentes  Cada interfaz físico conectado a Internet tiene asignada una dirección IP única  En los paquetes IP, los campos dirección origen y destino en la cabecera IP contienen cada uno una dirección internet global de 32 bits Para proporcionar un direccionamiento uniforme en Internet, IP define un esquema de direccionamiento abstracto que asigna cada host una dirección de protocolo única que las aplicaciones utilizan para comunicarse. Una dirección de Internet (dirección IP) es un número binario de 32 bits único, asignado a un host que se utiliza para todas sus comunicaciones.

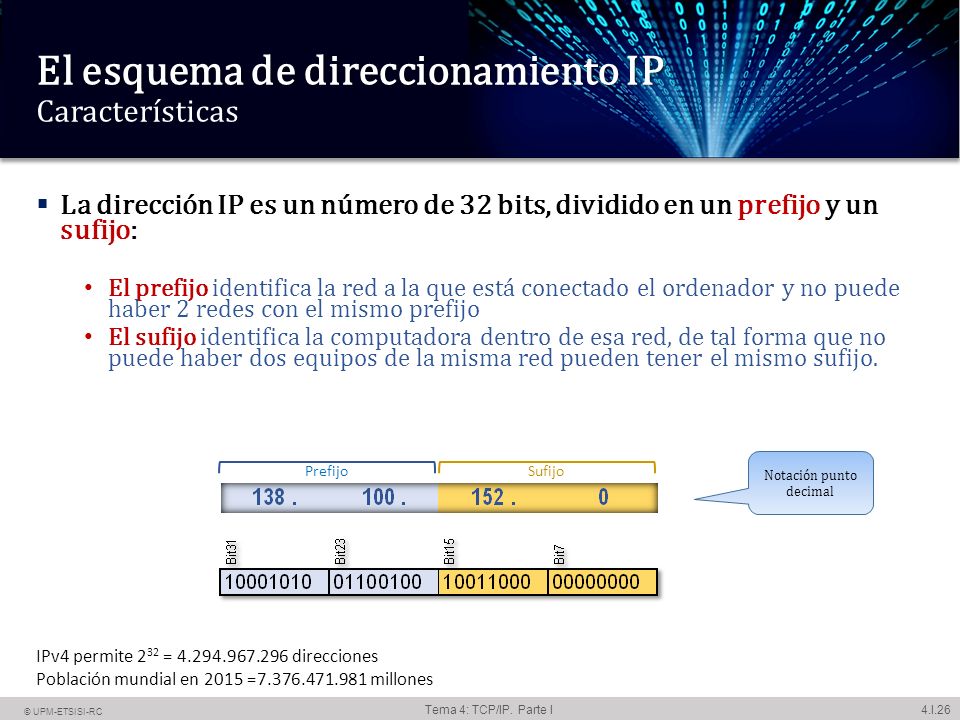

26 4.I.26 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I El esquema de direccionamiento IP El esquema de direccionamiento IP Características  La dirección IP es un número de 32 bits, dividido en un prefijo y un sufijo: El prefijo identifica la red a la que está conectado el ordenador y no puede haber 2 redes con el mismo prefijo El sufijo identifica la computadora dentro de esa red, de tal forma que no puede haber dos equipos de la misma red pueden tener el mismo sufijo. Notación punto decimal Prefijo Sufijo IPv4 permite 2 32 = 4.294.967.296 direcciones Población mundial en 2015 =7.376.471.981 millones

27 4.I.27 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP con clase Direccionamiento IP con clase Esquema original Notación decimal vs. binaria  En 1981, los diseñadores dividieron el espacio de direcciones en tres formatos de dirección, lo que permitió prefijos y sufijos grandes y pequeños adaptables a los diferentes tamaños de red. Clase A Clase B Clase C 2 7 =128 Redes; 2 24 =16.777.216 Host 2 14 =16.384 Redes; 2 16 =65.536 Host 2 21 =2.097.152 Redes; 256 Host

28 4.I.28 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP con clase Direccionamiento IP con clase Esquema original Dos clases adicionales: Direcciones multicast y especiales  En el espacio de direccionamiento IP, que se distribuye en tres grupos o clases de direcciones (A, B y C), hay una cuarta clase, la clase D, reservada para las direcciones multicast. Cada dirección multicast identifica un grupo de computadores Entre las diversas aplicaciones que pueden aplicar el uso de multicast están: videoconferencia; aprendizaje a distancia; distribución de software, noticias e informaciones de mercado; conciertos al vivo; actualización de bases de datos; juegos distancia, etc. Clase D 268.435.456 Direcciones  La clase E se utiliza para propósitos experimentales solamente. IETF ha reservado estas direcciones para su propia investigación. Por lo tanto, las direcciones de Clase E no pueden ser utilizadas en Internet. Clase E 268.435.456 Direcciones

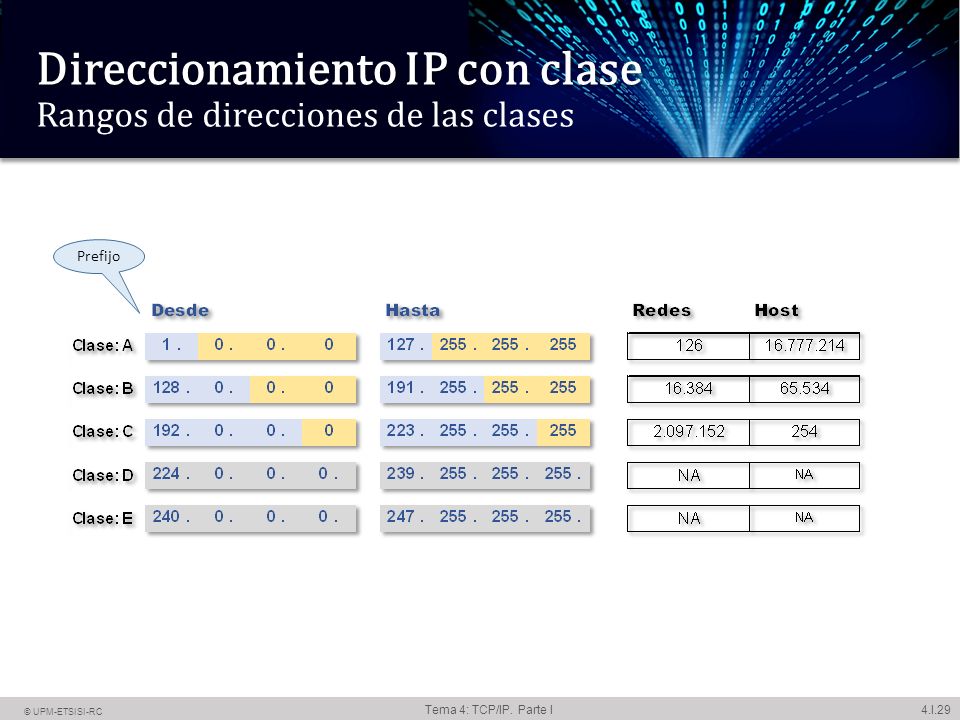

29 4.I.29 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP con clase Direccionamiento IP con clase Rangos de direcciones de las clases Prefijo

30 4.I.30 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direcciones especiales  Las direcciones especiales están reservadas y no deben ser asignadas a computadoras. Además, cada dirección especial se limita a ciertos usos. Por ejemplo, una dirección de difusión no debe aparecer como una dirección de origen y la dirección de todos los 0s no debe ser usada después del procedimiento de puesta en marcha y haber obtenido una dirección IP.

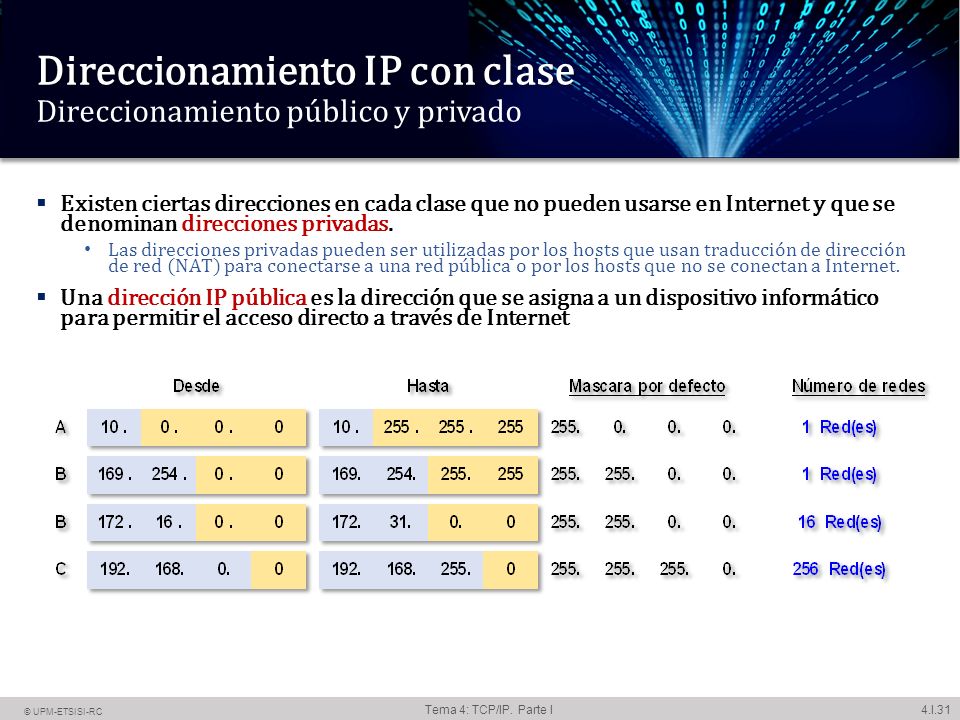

31 4.I.31 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP con clase Direccionamiento IP con clase Direccionamiento público y privado  Existen ciertas direcciones en cada clase que no pueden usarse en Internet y que se denominan direcciones privadas. Las direcciones privadas pueden ser utilizadas por los hosts que usan traducción de dirección de red (NAT) para conectarse a una red pública o por los hosts que no se conectan a Internet.  Una dirección IP pública es la dirección que se asigna a un dispositivo informático para permitir el acceso directo a través de Internet

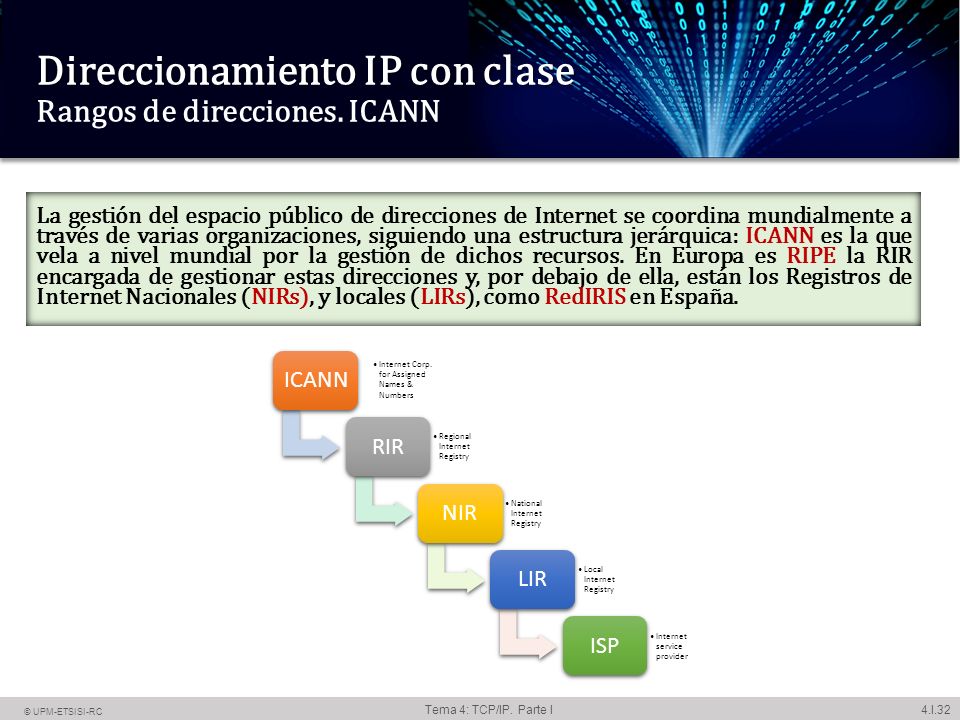

32 4.I.32 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP con clase Direccionamiento IP con clase Rangos de direcciones. ICANN La gestión del espacio público de direcciones de Internet se coordina mundialmente a través de varias organizaciones, siguiendo una estructura jerárquica: ICANN es la que vela a nivel mundial por la gestión de dichos recursos. En Europa es RIPE la RIR encargada de gestionar estas direcciones y, por debajo de ella, están los Registros de Internet Nacionales (NIRs), y locales (LIRs), como RedIRIS en España. ICANN Internet Corp. for Assigned Names & Numbers RIR Regional Internet Registry NIR National Internet Registry LIR Local Internet Registry ISP Internet service provider

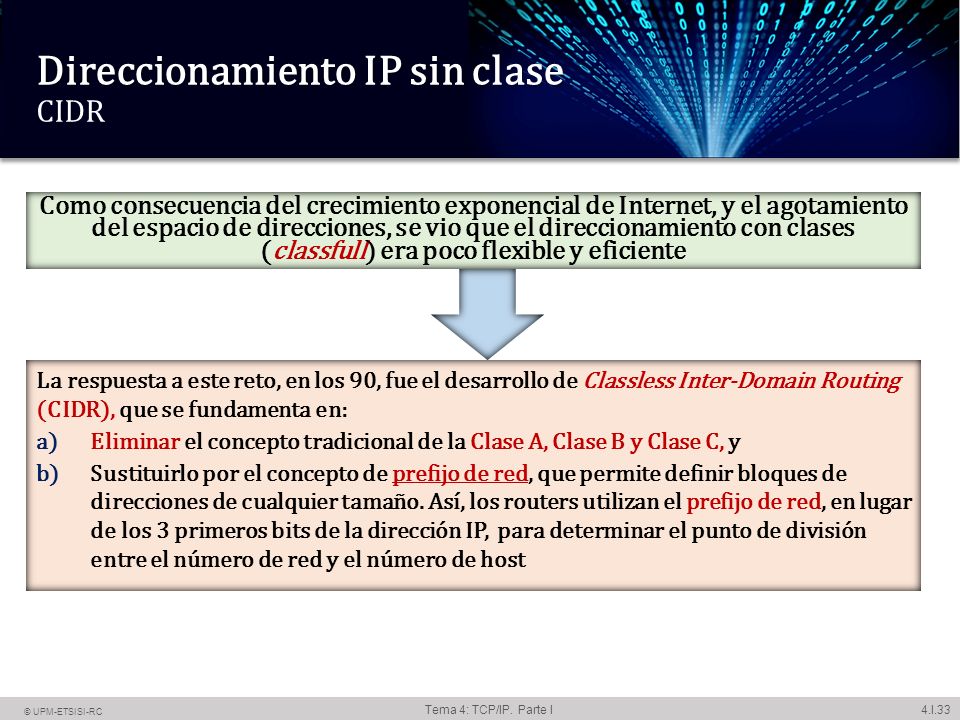

33 4.I.33 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase CIDR Como consecuencia del crecimiento exponencial de Internet, y el agotamiento del espacio de direcciones, se vio que el direccionamiento con clases (classfull) era poco flexible y eficiente La respuesta a este reto, en los 90, fue el desarrollo de Classless Inter-Domain Routing (CIDR), que se fundamenta en: a)Eliminar el concepto tradicional de la Clase A, Clase B y Clase C, y b)Sustituirlo por el concepto de prefijo de red, que permite definir bloques de direcciones de cualquier tamaño. Así, los routers utilizan el prefijo de red, en lugar de los 3 primeros bits de la dirección IP, para determinar el punto de división entre el número de red y el número de host

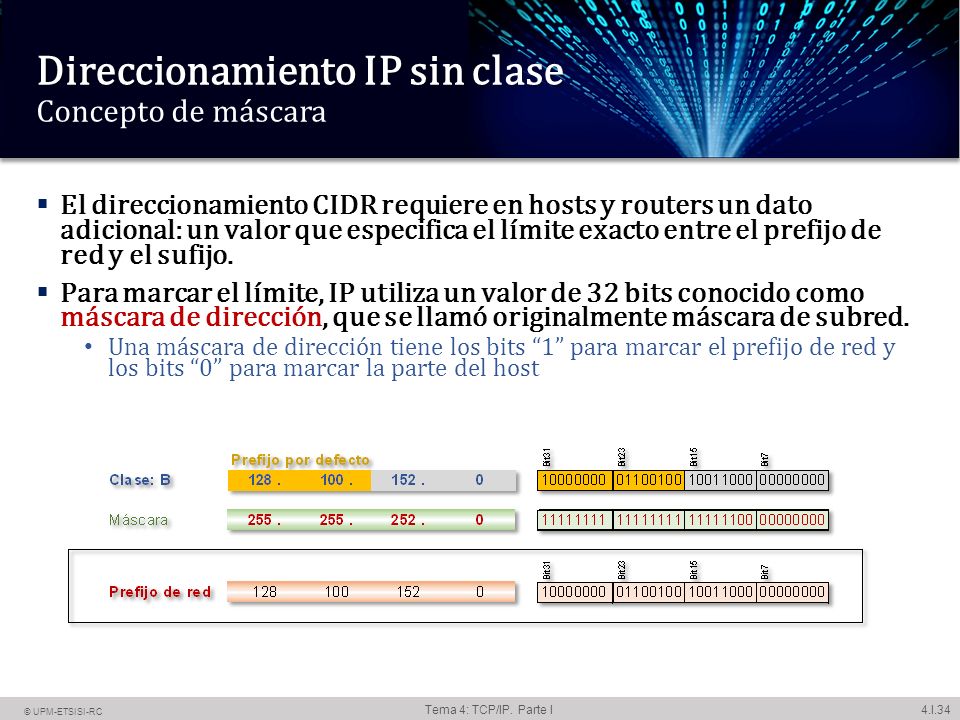

34 4.I.34 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Concepto de máscara  El direccionamiento CIDR requiere en hosts y routers un dato adicional: un valor que especifica el límite exacto entre el prefijo de red y el sufijo.  Para marcar el límite, IP utiliza un valor de 32 bits conocido como máscara de dirección, que se llamó originalmente máscara de subred. Una máscara de dirección tiene los bits “1” para marcar el prefijo de red y los bits “0” para marcar la parte del host

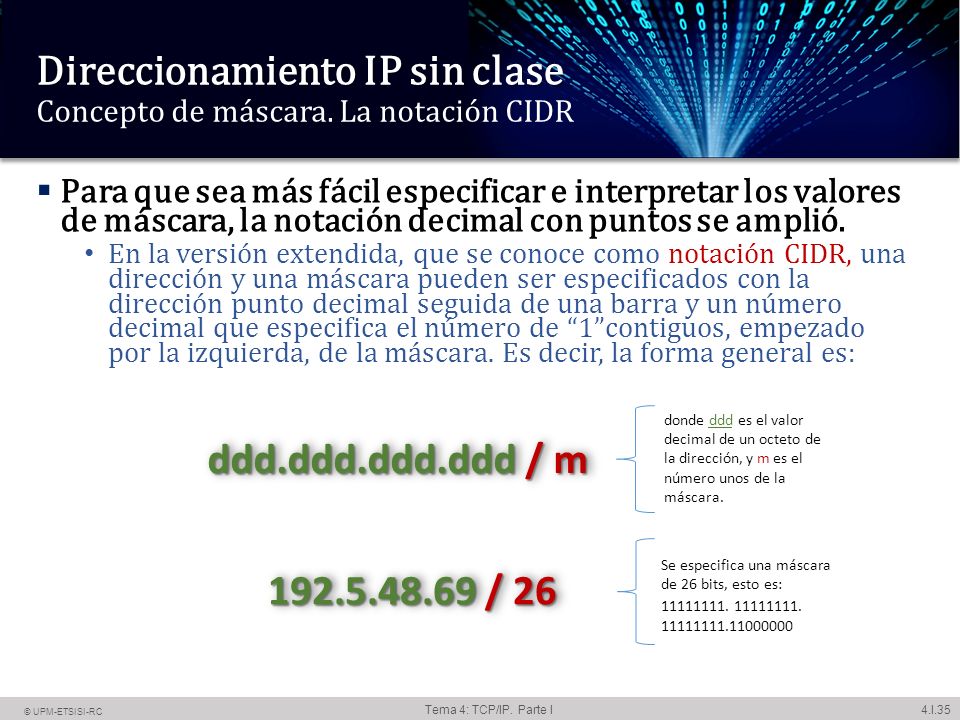

35 4.I.35 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Concepto de máscara. La notación CIDR  Para que sea más fácil especificar e interpretar los valores de máscara, la notación decimal con puntos se amplió. En la versión extendida, que se conoce como notación CIDR, una dirección y una máscara pueden ser especificados con la dirección punto decimal seguida de una barra y un número decimal que especifica el número de “1”contiguos, empezado por la izquierda, de la máscara. Es decir, la forma general es: ddd.ddd.ddd.ddd / m donde ddd es el valor decimal de un octeto de la dirección, y m es el número unos de la máscara. 192.5.48.69 / 26 Se especifica una máscara de 26 bits, esto es: 11111111. 11111111. 11111111.11000000

36 4.I.36 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Concepto de Subred El espacio de direcciones de una red puede ser subdividido a su vez creando subredes autónomas separadas (RFC 959). Hay dos direcciones de cada subred que quedan reservadas: 1) Aquella que identifica la subred (campo host a 0) y 2) la dirección para realizar broadcast en la subred (todos los bits del campo host en 1) NetID10 Dirección original de RED (clase B) HostID Dirección subneteada NetID10SubnetIDHostID Dirección de la subred NetID10SubnetID00000000 Dirección de broadcast NetID10SubnetID11111111 Mascara: 255.255.255.0 111111110000000011111111 Dirección con clase Dirección sin clase

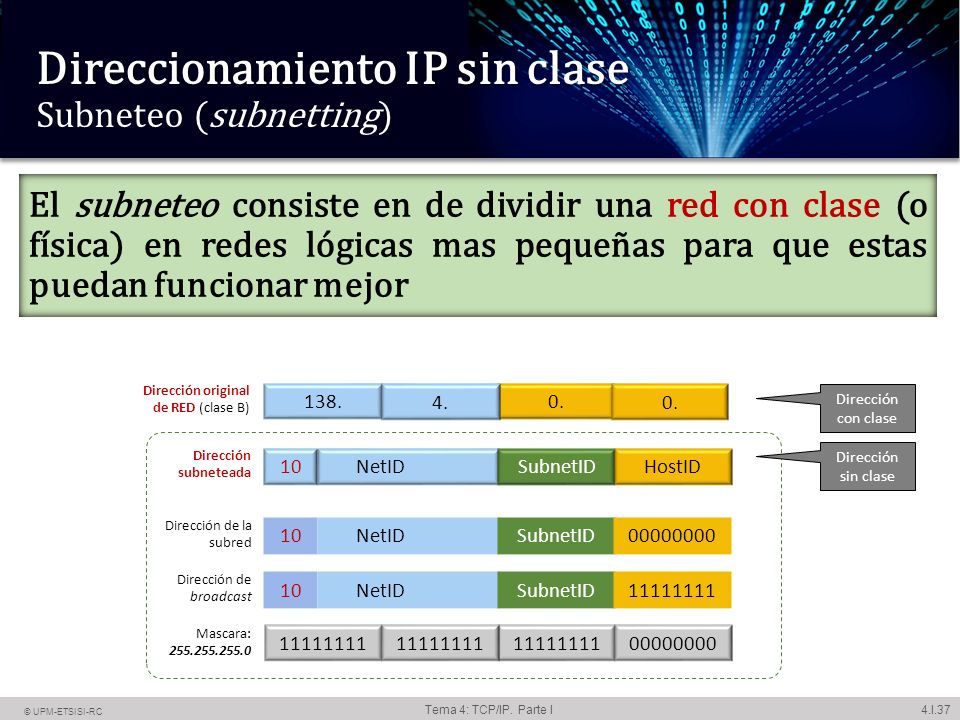

37 4.I.37 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Subneteo (subnetting) El subneteo consiste en de dividir una red con clase (o física) en redes lógicas mas pequeñas para que estas puedan funcionar mejor Dirección subneteada NetID10SubnetIDHostID Dirección de la subred NetID10SubnetID00000000 Dirección de broadcast NetID10SubnetID11111111 Mascara: 255.255.255.0 111111110000000011111111 Dirección con clase Dirección sin clase 138. Dirección original de RED (clase B) 0. 4.0.

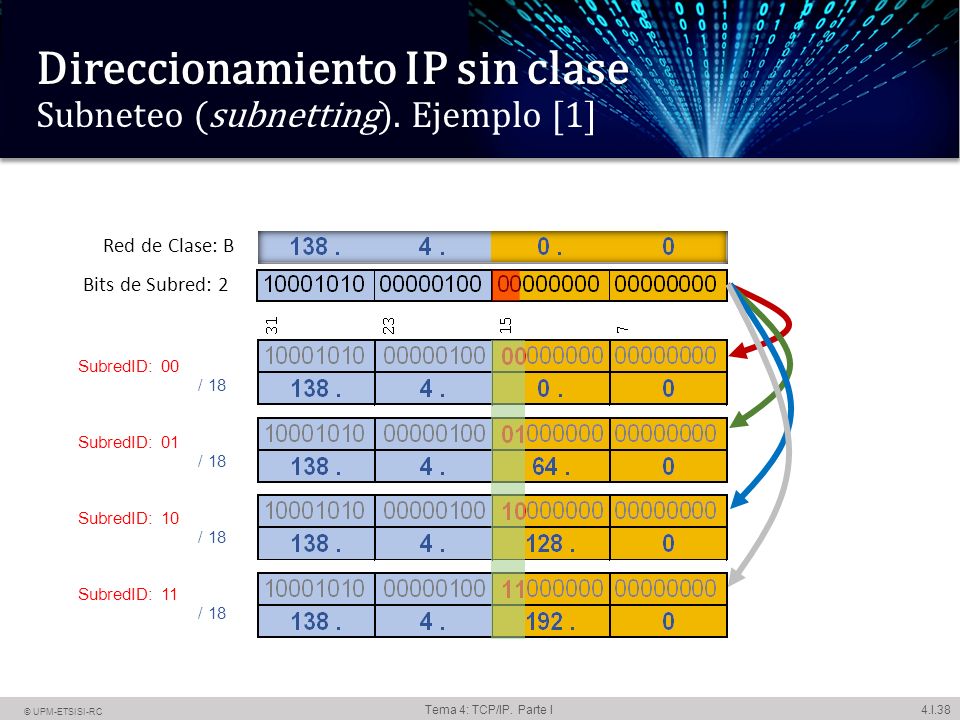

38 4.I.38 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Subneteo (subnetting). Ejemplo [1] Bits de Subred: 2 SubredID: 00 / 18 SubredID: 01 / 18 SubredID: 10 / 18 SubredID: 11 / 18 Red de Clase: B

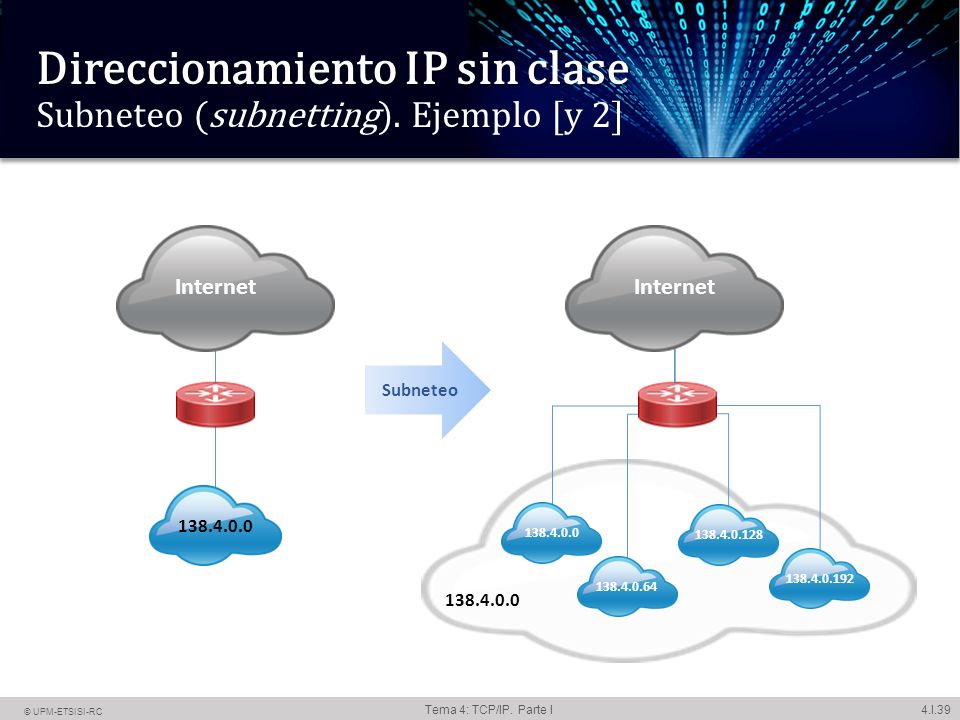

39 4.I.39 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Subneteo (subnetting). Ejemplo [y 2] Internet 138.4.0.0 138.4.0.64 138.4.0.0 138.4.0.128 138.4.0.192 Internet Subneteo

40 4.I.40 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Agregación (supernetting).

41 4.I.41 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Direccionamiento IP sin clase Direccionamiento IP sin clase Superneteo (supernetting) El superneteo es lo contrario que el subneteo, en donde una red grande se divide en subredes mas pequeñas. En el superneteo, múltiples redes se combinan (agregación, sumarización) en una red mas grande llamada superred Bits invariables del prefijo Redes sin clase (CIDR) Nuevo prefijo

42 4.I.42 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I 138.4.64.0 138.4.0.0 138.4.128.0 138.4.192.0 Madrid Tabla de rutas de E 138.4.0.0 138.4.64.0 138.4.128.0 138.4.192.0 140.3.0.0 Direccionamiento IP sin clase Direccionamiento IP sin clase Superneteo (subnetting). Ejemplo Superneteo 138.4.64.0138.4.0.0138.4.128.0138.4.192.0 140.3.0.0 ED Tabla de rutas de E 138.4.0.0 138.4.64.0 138.4.128.0 138.4.192.0 140.3.0.0 Madrid Barcelona 140.3.0.0 E D Barcelona Tabla de rutas de E 138.4.0.0 138.4.64.0 138.4.128.0 138.4.192.0 140.3.0.0

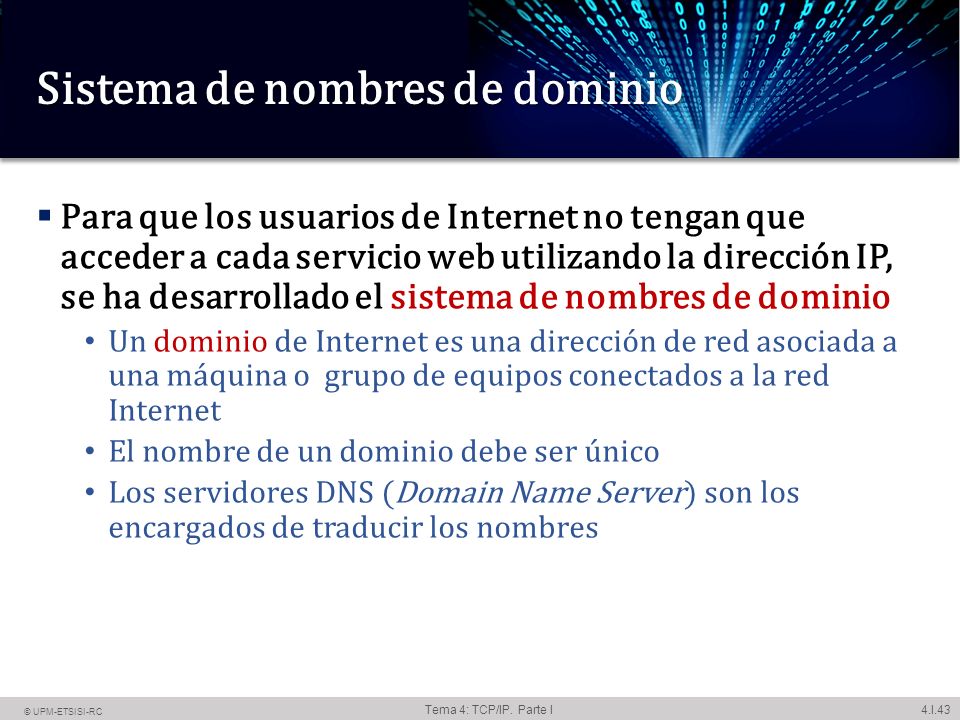

43 4.I.43 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Sistema de nombres de dominio  Para que los usuarios de Internet no tengan que acceder a cada servicio web utilizando la dirección IP, se ha desarrollado el sistema de nombres de dominio Un dominio de Internet es una dirección de red asociada a una máquina o grupo de equipos conectados a la red Internet El nombre de un dominio debe ser único Los servidores DNS (Domain Name Server) son los encargados de traducir los nombres

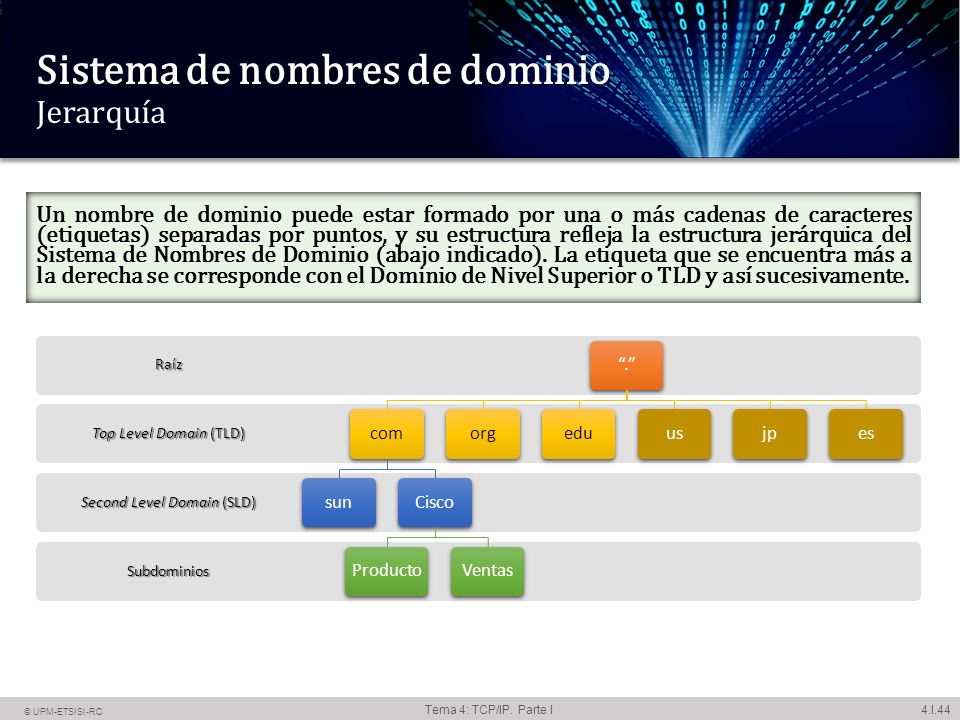

44 4.I.44 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Sistema de nombres de dominio Sistema de nombres de dominio Jerarquía Un nombre de dominio puede estar formado por una o más cadenas de caracteres (etiquetas) separadas por puntos, y su estructura refleja la estructura jerárquica del Sistema de Nombres de Dominio (abajo indicado). La etiqueta que se encuentra más a la derecha se corresponde con el Dominio de Nivel Superior o TLD y así sucesivamente.Subdominios Second Level Domain (SLD) Top Level Domain (TLD) Raíz “.”comsunCisco Producto Ventasorgeduusjpes

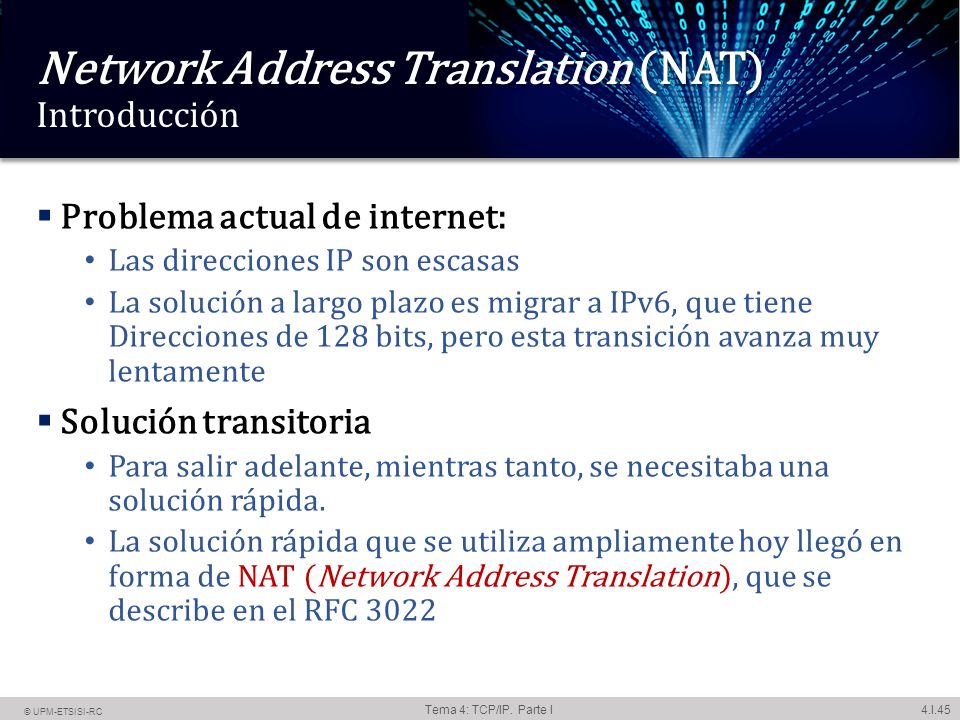

45 4.I.45 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Network Address Translation (NAT) Network Address Translation (NAT) Introducción  Problema actual de internet: Las direcciones IP son escasas La solución a largo plazo es migrar a IPv6, que tiene Direcciones de 128 bits, pero esta transición avanza muy lentamente  Solución transitoria Para salir adelante, mientras tanto, se necesitaba una solución rápida. La solución rápida que se utiliza ampliamente hoy llegó en forma de NAT (Network Address Translation), que se describe en el RFC 3022

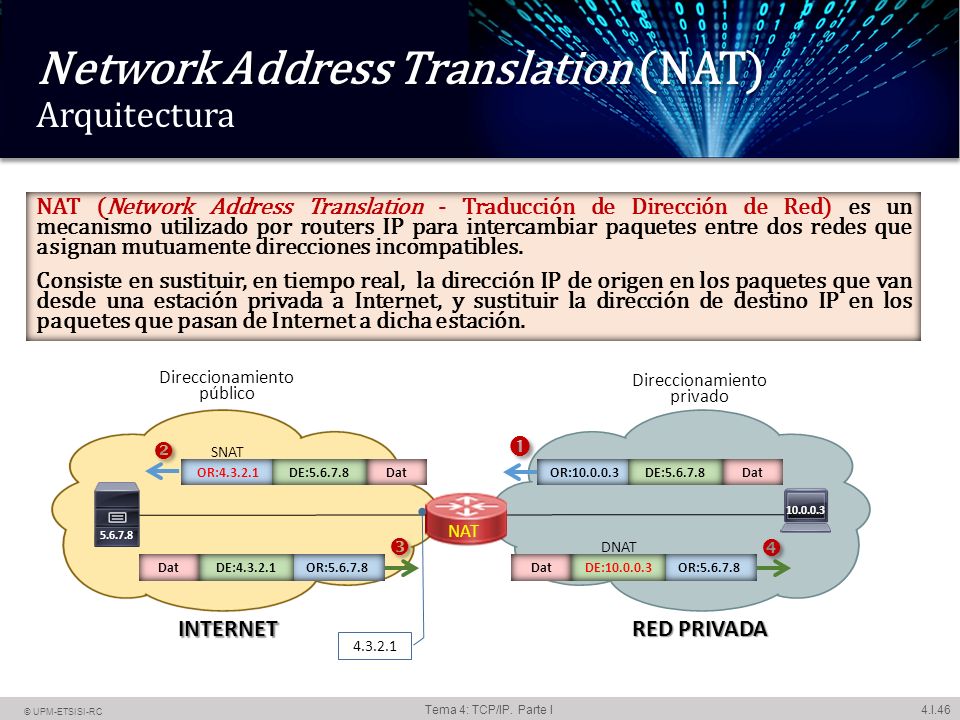

46 4.I.46 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Network Address Translation (NAT) Network Address Translation (NAT) Arquitectura NAT (Network Address Translation - Traducción de Dirección de Red) es un mecanismo utilizado por routers IP para intercambiar paquetes entre dos redes que asignan mutuamente direcciones incompatibles. Consiste en sustituir, en tiempo real, la dirección IP de origen en los paquetes que van desde una estación privada a Internet, y sustituir la dirección de destino IP en los paquetes que pasan de Internet a dicha estación. Direccionamiento privado Direccionamiento público NAT OR:4.3.2.1DE:5.6.7.8Dat OR:10.0.0.3DE:5.6.7.8Dat 10.0.0.3 5.6.7.8 OR:5.6.7.8DE:4.3.2.1Dat OR:5.6.7.8DE:10.0.0.3Dat   4.3.2.1   INTERNET RED PRIVADA     SNAT DNAT

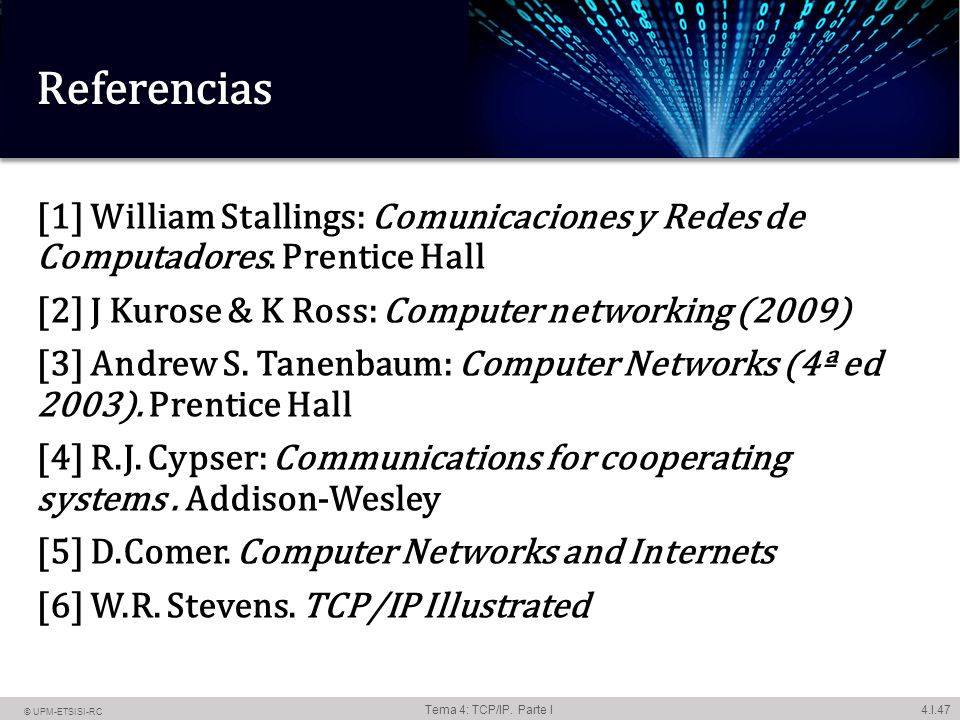

47 4.I.47 © UPM-ETSISI-RC Tema 4: TCP/IP. Parte I Referencias [1] William Stallings: Comunicaciones y Redes de Computadores. Prentice Hall [2] J Kurose & K Ross: Computer networking (2009) [3] Andrew S. Tanenbaum: Computer Networks (4ª ed 2003). Prentice Hall [4] R.J. Cypser: Communications for cooperating systems. Addison-Wesley [5] D.Comer. Computer Networks and Internets [6] W.R. Stevens. TCP/IP Illustrated
