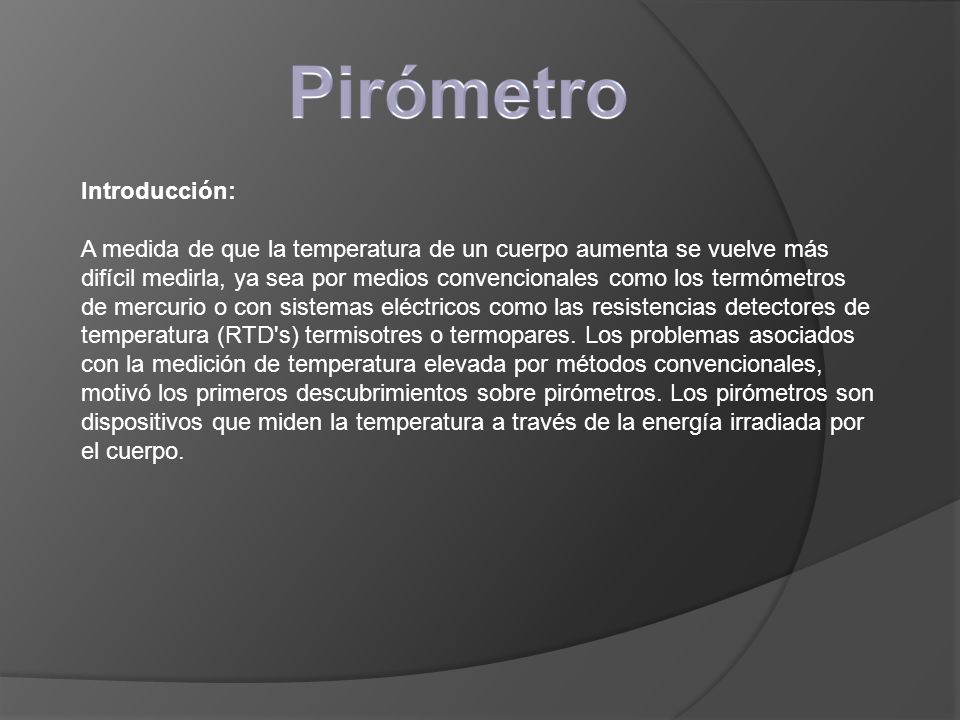

1 Introducción: A medida de que la temperatura de un cuerpo aumenta se vuelve más difícil medirla, ya sea por medios convencionales como los termómetros de mercurio o con sistemas eléctricos como las resistencias detectores de temperatura (RTD's) termisotres o termopares. Los problemas asociados con la medición de temperatura elevada por métodos convencionales, motivó los primeros descubrimientos sobre pirómetros. Los pirómetros son dispositivos que miden la temperatura a través de la energía irradiada por el cuerpo.

2 La radiación es un modo de propagación de la energía a través del vacío, de forma análoga a la luz. Cuando hablamos de la radiación de los cuerpos nos referimos a la emisión continua de energía desde la superficie de dichos cuerpos, esta energía es radiante y es transportada por las ondas electromagnéticas que viajan en el vacío a una velocidad de 3x108 m/s. La radiación electromagnética se extiende a través un ancho rango de frecuencias,

3 Teoría del pirómetro: Sobre la superficie de un cuerpo incide constantemente energía radiante, tanto desde el interior como desde el exterior, la que incide desde el exterior procede de los objetos que rodean al cuerpo. Cuando la energía radiante incide sobre la superficie una parte se refleja y la otra parte se transmite. Si la superficie es como la de un espejo, la mayor parte de la energía incidente se refleja, el resto atraviesa la superficie del cuerpo y es absorbido por sus átomos o moléculas. La proporción de energía que incide es igual a la suma de la reflejada y la absorbida.

4 Comportamiento de la radiación: La misma proporción de la energía radiante que incide desde el interior se refleja hacia dentro, y se transmite cierta proporción que se propaga hacia fuera, lo que se denomina energía radiante emitida por la superficie. Dependiendo de las características de la superficie del cuerpo, es la cantidad de energía que se refleja y absorbe, por ejemplo en las siguientes imágenes se muestra una superficie que refleja la mayor parte de la energía que incide y por lo tanto absorbe una mínima cantidad de ella, y otra que refleja una pequeña cantidad de energía incidente pero absorbe en su mayoría la cantidad restante.

5 Comparando ambas figuras, vemos que un buen absorbedor de radiación es un buen emisor, y un mal absorbedor es un mal emisor. También podemos decir, que un buen reflector es un mal emisor, y un mal reflector es un buen emisor. La superficie de un cuerpo negro es un caso límite, en el que toda la energía incidente desde el exterior es absorbida, y toda la energía incidente desde el interior es emitida.

6 Tipos de Pirómetros: Existen 3 tipos de pirómetros: los de radiación, los infrarrojos y los ópticos. El primero acepta un muestreo controlado de la radiación total y mediante determinación del efecto calorífico del muestreo obtenido, un sensor térmico como una termopila (grupo de termopares conectados en serie) determina le medición de temperatura. El pirómetro óptico usa el ojo humano como el medio de detección estimando el cambio en el ancho de banda de radiación visual con temperatura. Finalmente el infrarrojo maneja un principio similar que al de radiación total, solo que las mediciones se restringen al segmento infrarrojo. Ninguno de los 3 necesita contacto directo con el objeto a analizar ni una distancia particular. En este trabajo solo se hablará sobre los 2 primeros tipos, por radiación y ópticos.

7 Pirómetros Ópticos: Los pirómetros ópticos se emplean para medir temperaturas de objetos sólidos que superan los 700ºC. A esas temperaturas los objetos sólidos irradian suficiente energía en la zona visible para permitir la medición óptica a partir del llamado fenómeno del color de incandescencia. El color con el que brilla un objeto caliente varía con la temperatura desde el rojo oscuro al amarillo y llega casi al blanco a unos 1 300º C. Este tipo de pirómetros utilizan un método de comparación como base de operación. En general, una temperatura de referencia es proporcionada en forma de un filamento de lámpara eléctricamente calentada, y la medición de temperatura es obtenida comparando de manera óptica la radiación visual del filamento contra la de la fuente de calor a medir.

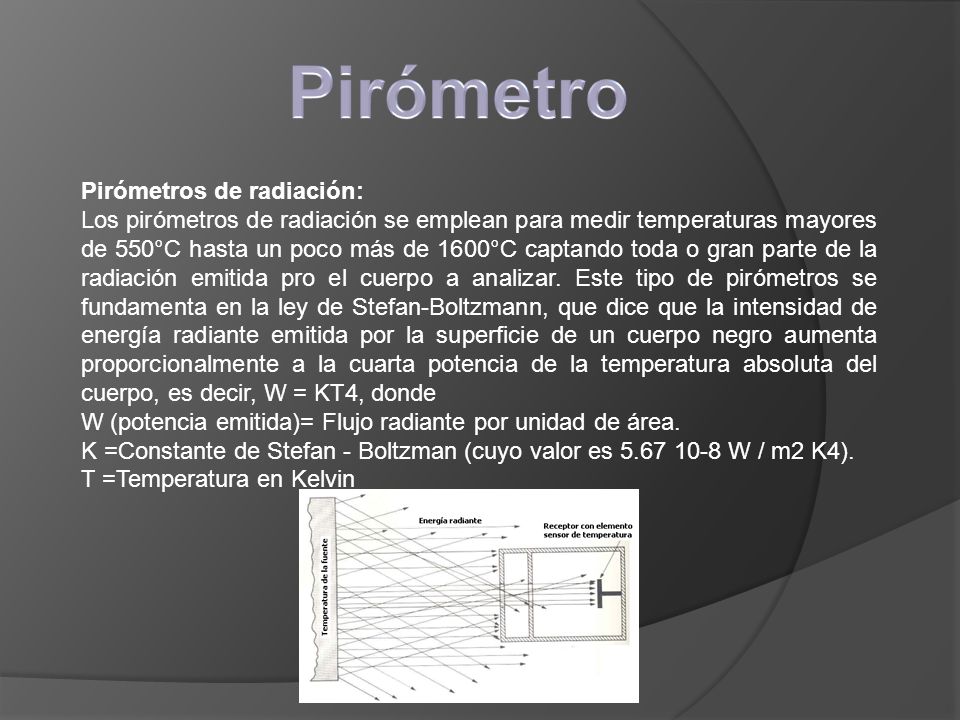

8 Pirómetros de radiación: Los pirómetros de radiación se emplean para medir temperaturas mayores de 550°C hasta un poco más de 1600°C captando toda o gran parte de la radiación emitida pro el cuerpo a analizar. Este tipo de pirómetros se fundamenta en la ley de Stefan-Boltzmann, que dice que la intensidad de energía radiante emitida por la superficie de un cuerpo negro aumenta proporcionalmente a la cuarta potencia de la temperatura absoluta del cuerpo, es decir, W = KT4, donde W (potencia emitida)= Flujo radiante por unidad de área. K =Constante de Stefan - Boltzman (cuyo valor es 5.67 10-8 W / m2 K4). T =Temperatura en Kelvin

9 Aplicaciones: El pirómetro de radiación se puede recomendar en lugar del termoeléctrico en los casos siguientes: Donde un par termoeléctrico sería envenenado por la atmósfera de horno. Para la medida de temperaturas de superficies. Para medir temperaturas de objetos que se muevan. Para medir temperaturas superiores a la amplitud de los termopares. Cuando se requiere gran velocidad de respuesta a los cambios de temperatura. Donde las condiciones mecánicas (vibraciones, choques, etc.) acorten la vida de un par termoeléctrico caliente.
