1 Biomateriales de Impresión Elásticos
Od. Karla Acosta

2 Materiales de Impresión
Clasificación: Reversibles (Agar) Acuosos - Hidrocoloides Elásticos o elastómeros Irreversibles (Alginatos) Polisulfuros No Acuosos Siliconas Poliéteres Compuestos Pasta Zinquenólica No Elásticos (Rígidos) Yeso Cera

3 Materiales de Impresión

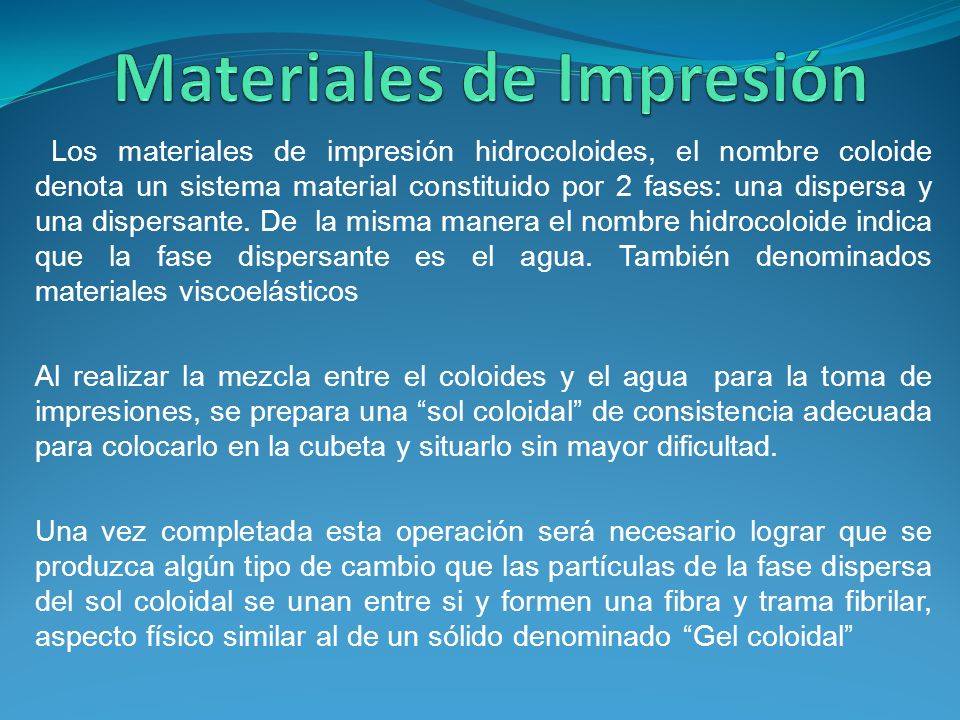

Los materiales de impresión hidrocoloides, el nombre coloide denota un sistema material constituido por 2 fases: una dispersa y una dispersante. De la misma manera el nombre hidrocoloide indica que la fase dispersante es el agua. También denominados materiales viscoelásticos Al realizar la mezcla entre el coloides y el agua para la toma de impresiones, se prepara una “sol coloidal” de consistencia adecuada para colocarlo en la cubeta y situarlo sin mayor dificultad. Una vez completada esta operación será necesario lograr que se produzca algún tipo de cambio que las partículas de la fase dispersa del sol coloidal se unan entre si y formen una fibra y trama fibrilar, aspecto físico similar al de un sólido denominado “Gel coloidal”

4 Materiales de Impresión

5 Materiales de Impresión
Fluidez para adaptarse a los tejidos bucales Suficiente viscosidad para mantenerse en la cubeta Fraguado a un sólido (rígido o elástico) en tiempo razonable No se debe desgarrar ni deformarse al ser retirada Mantener estabilidad dimensional hasta su vaciado Biocompatibilidad.

6 Materiales de Impresión

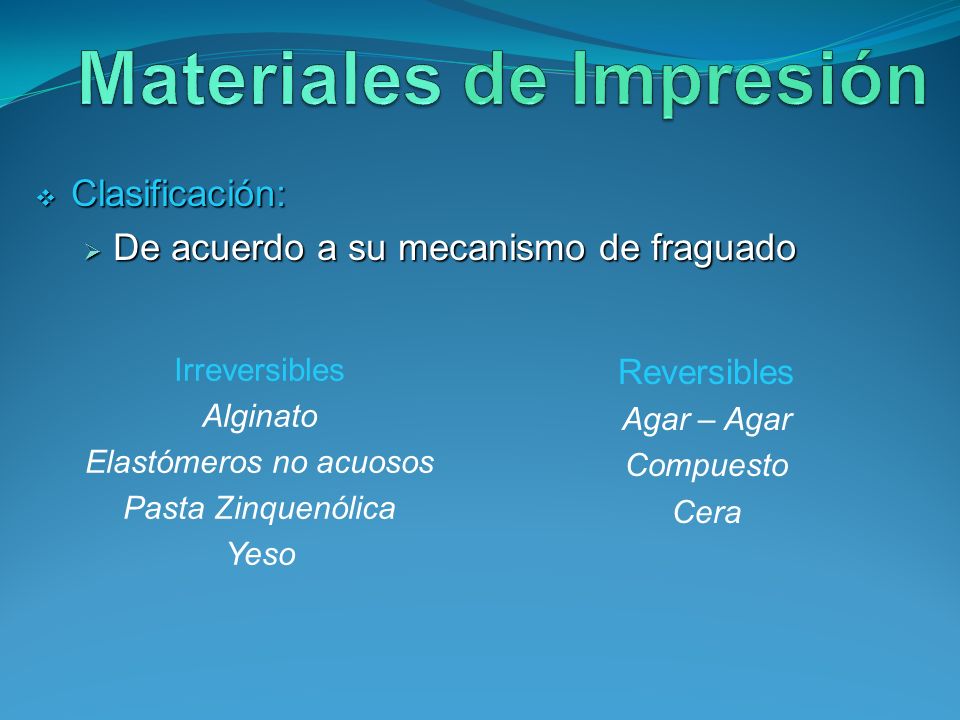

Clasificación: De acuerdo a su mecanismo de fraguado Irreversibles Alginato Elastómeros no acuosos Pasta Zinquenólica Yeso Reversibles Agar – Agar Compuesto Cera

7 Materiales de Impresión

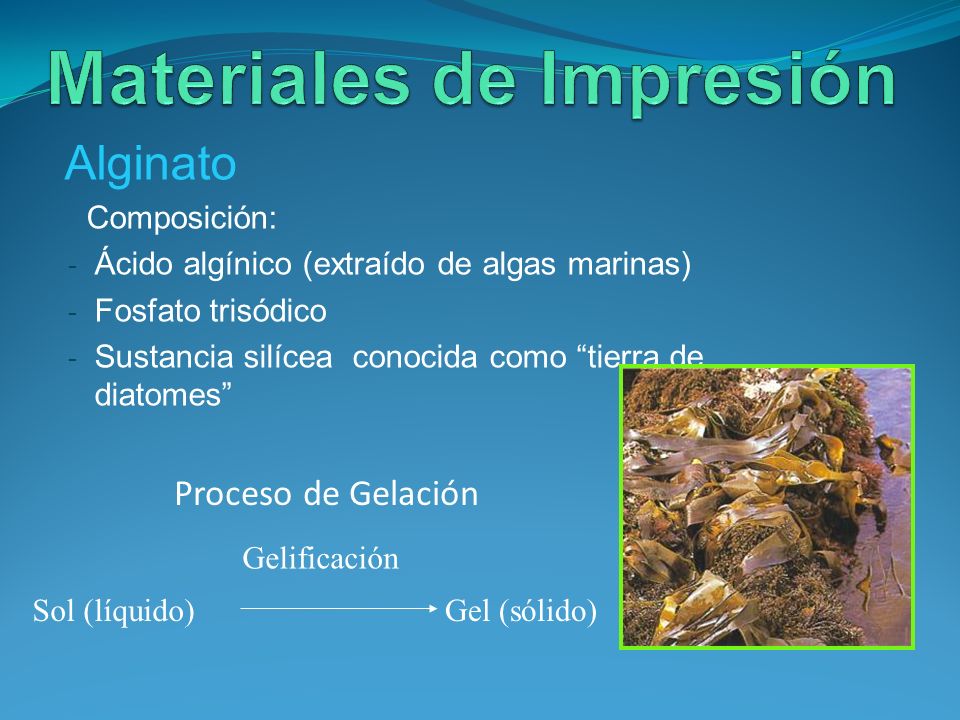

Alginato Composición: Ácido algínico (extraído de algas marinas) Fosfato trisódico Sustancia silícea conocida como “tierra de diatomes” Proceso de Gelación Gelificación Sol (líquido) Gel (sólido)

8 Fluoruro de potasio y titanio

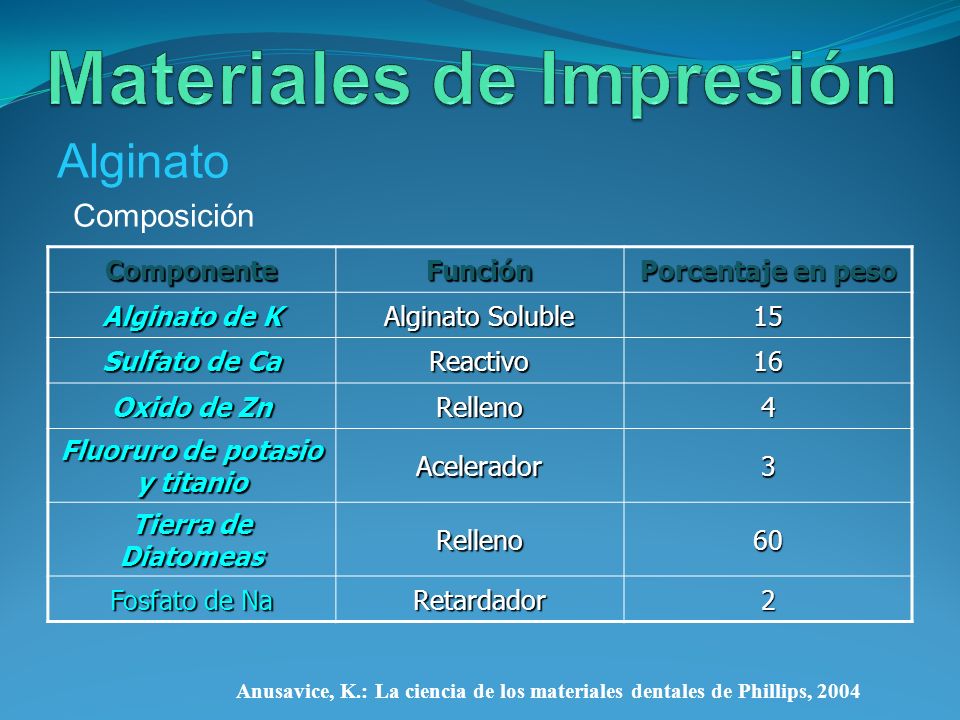

Materiales de Impresión Alginato Composición Componente Función Porcentaje en peso Alginato de K Alginato Soluble 15 Sulfato de Ca Reactivo 16 Oxido de Zn Relleno 4 Fluoruro de potasio y titanio Acelerador 3 Tierra de Diatomeas 60 Fosfato de Na Retardador 2 Anusavice, K.: La ciencia de los materiales dentales de Phillips, 2004

9 Presentación Comercial
Alginato Presentación Comercial Polvo Fraguado Rápido Fraguado Normal

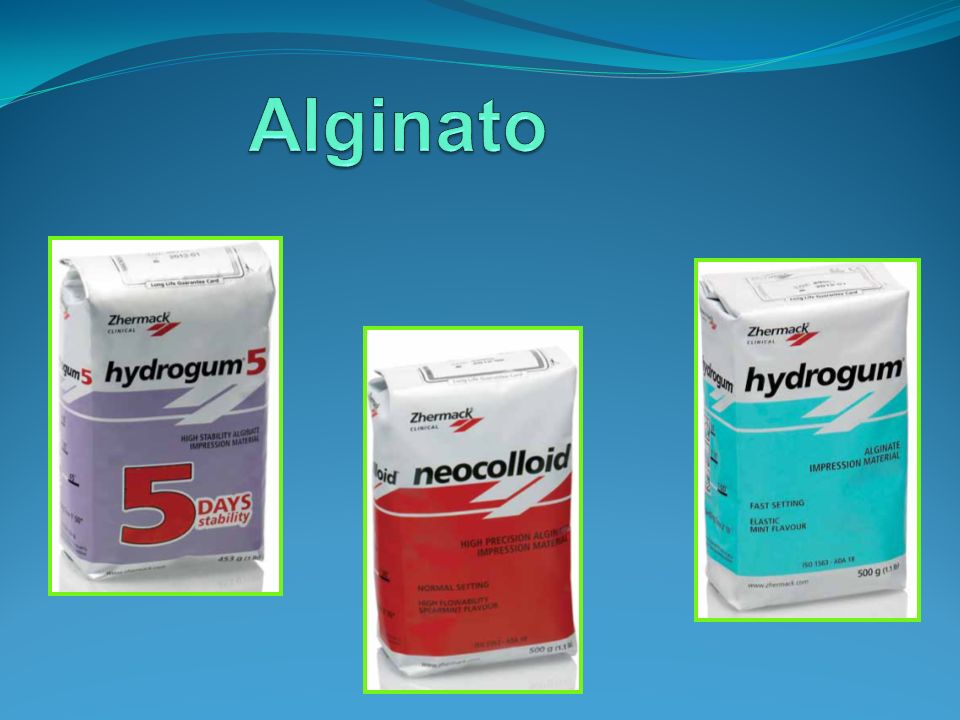

10 Alginato

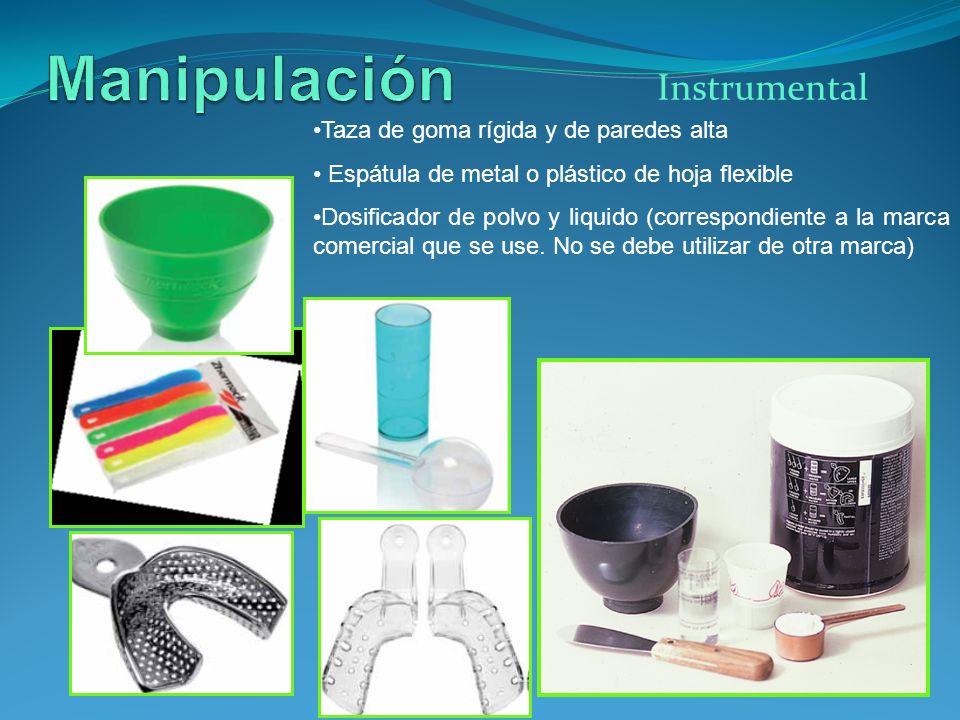

11 Manipulación Instrumental Taza de goma rígida y de paredes alta
Espátula de metal o plástico de hoja flexible Dosificador de polvo y liquido (correspondiente a la marca comercial que se use. No se debe utilizar de otra marca)

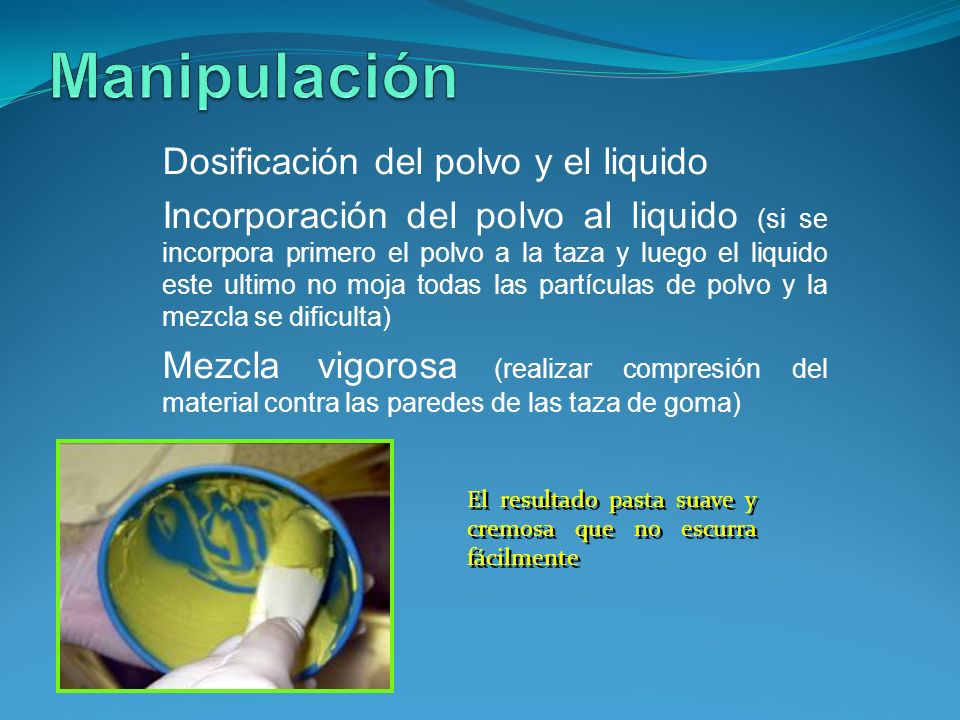

12 Manipulación Dosificación del polvo y el liquido
Incorporación del polvo al liquido (si se incorpora primero el polvo a la taza y luego el liquido este ultimo no moja todas las partículas de polvo y la mezcla se dificulta) Mezcla vigorosa (realizar compresión del material contra las paredes de las taza de goma) El resultado pasta suave y cremosa que no escurra fácilmente

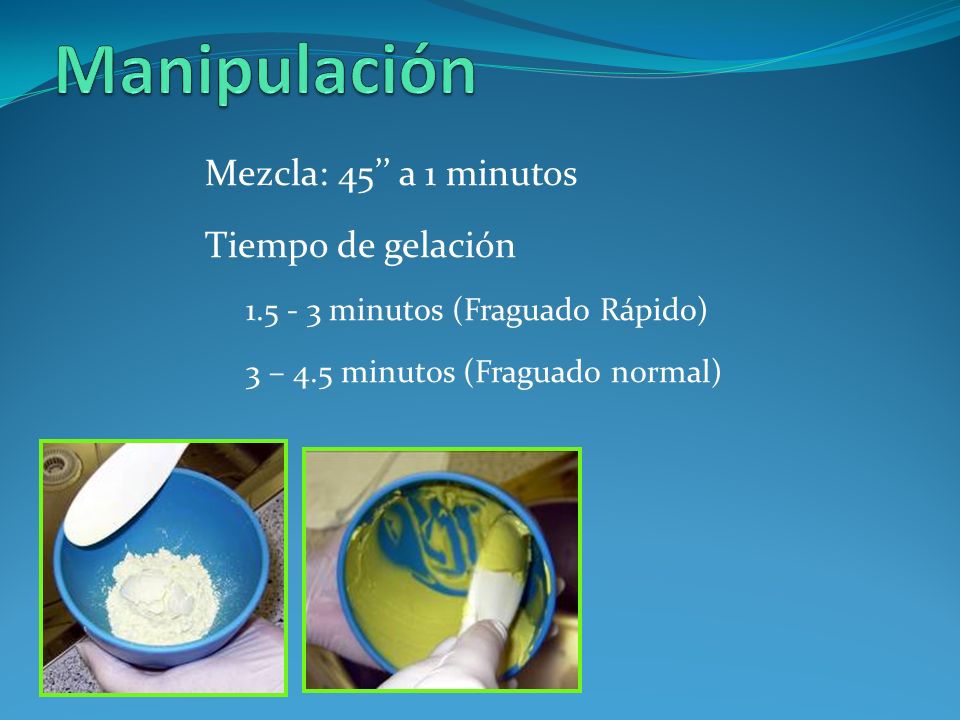

13 Manipulación Mezcla: 45’’ a 1 minutos Tiempo de gelación
minutos (Fraguado Rápido) 3 – 4.5 minutos (Fraguado normal)

14 Manipulación Toma de Impresión Desinfección Vaciado Almacenamiento

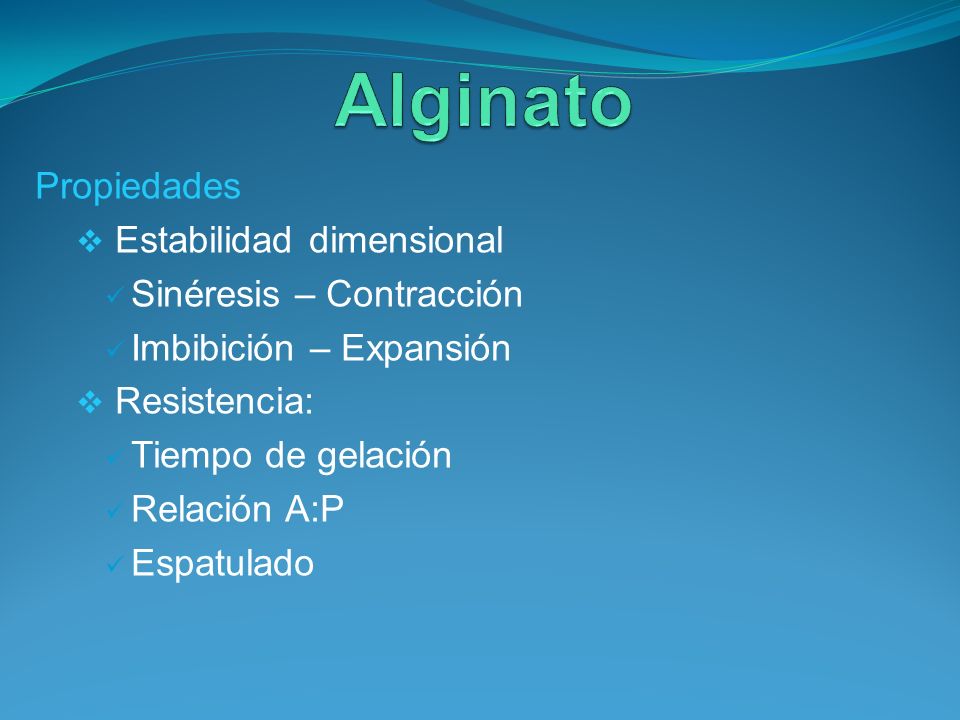

15 Alginato Propiedades Estabilidad dimensional Sinéresis – Contracción
Imbibición – Expansión Resistencia: Tiempo de gelación Relación A:P Espatulado

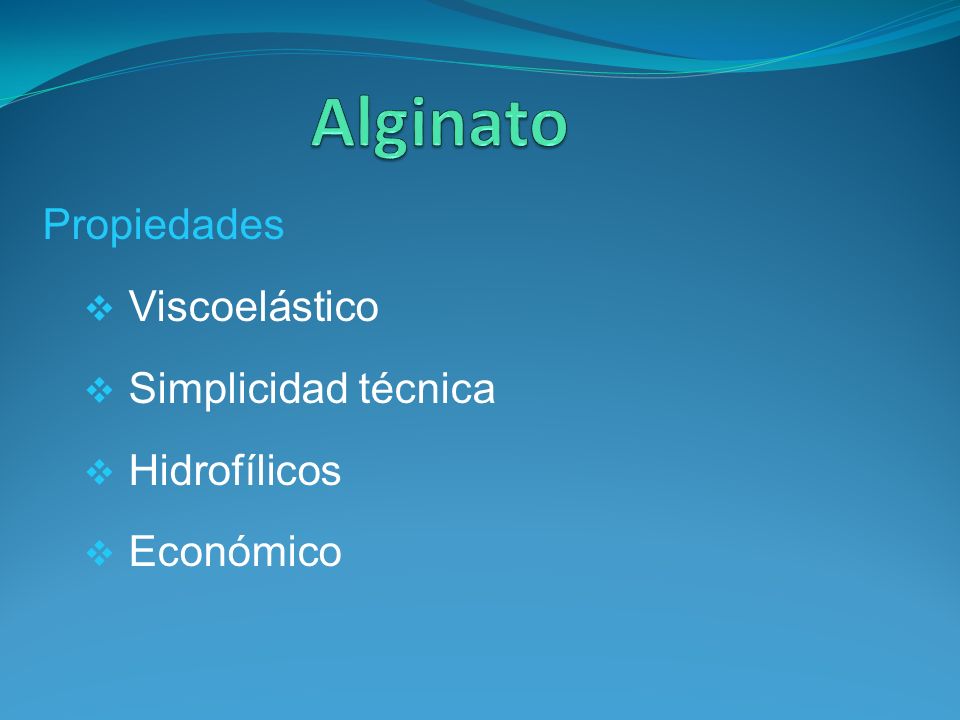

16 Alginato Propiedades Viscoelástico Simplicidad técnica Hidrofílicos
Económico

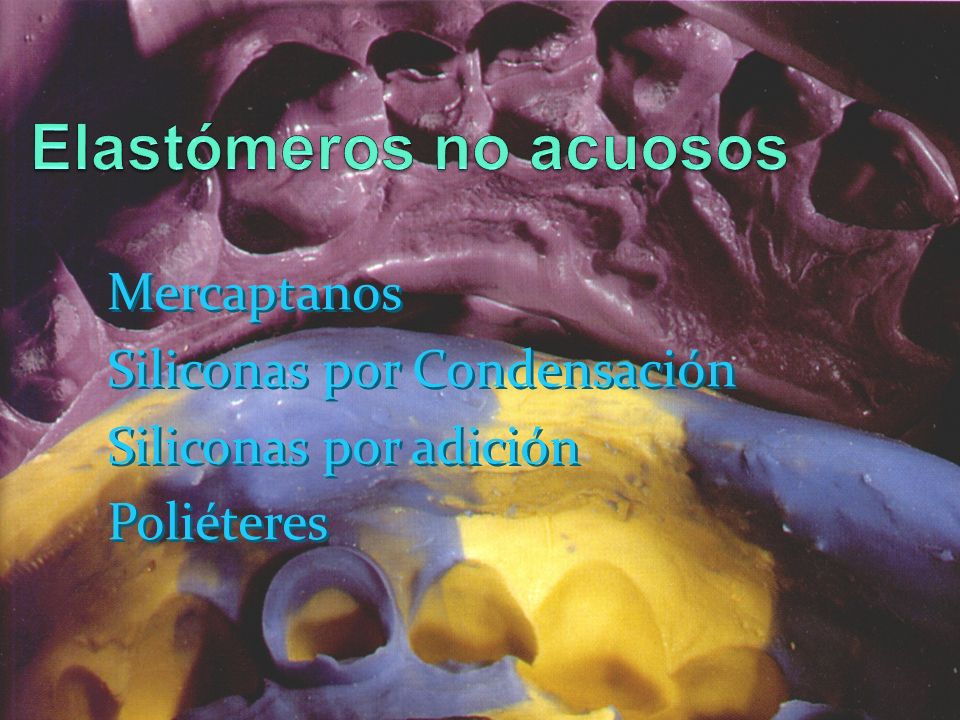

17 Elastómeros no acuosos
Mercaptanos Siliconas por Condensación Siliconas por adición Poliéteres

18 Elastómeros no acuosos
Los elastómeros se trata de materiales orgánicos constituidos por moléculas poliméricas con capacidad para “estirarse”, “comprimirse”, deformarse considerablemente ante tensiones. Un elastómero es, entonces, un polímero elástico. La palabra que lo identifica proviene de los términos elástico y polímero

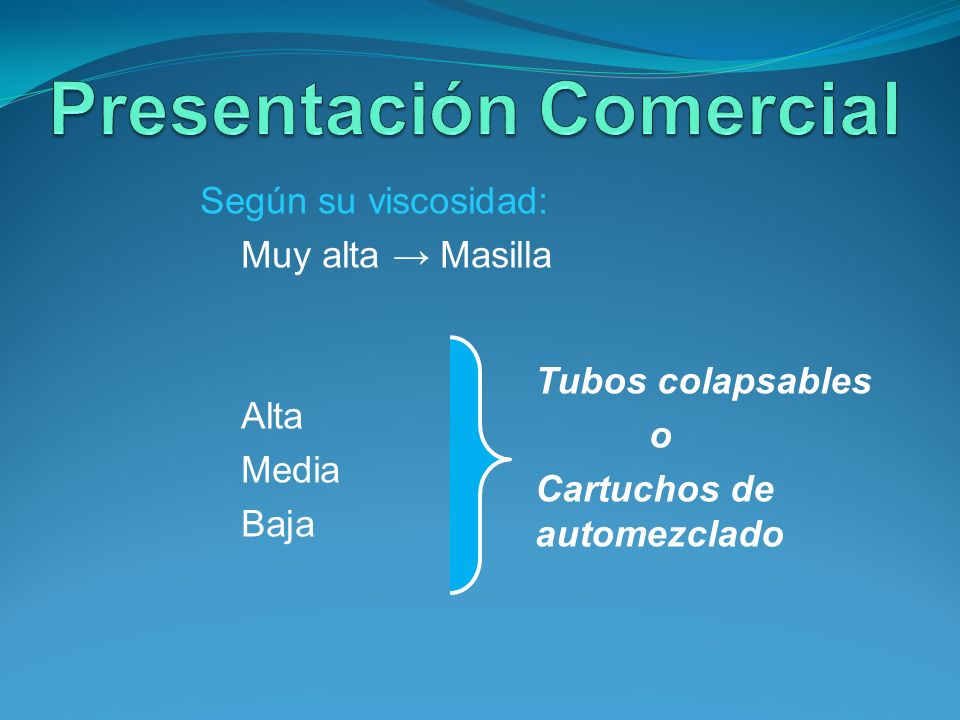

19 Presentación Comercial
Según su viscosidad: Muy alta → Masilla Alta Media Baja Tubos colapsables o Cartuchos de automezclado

20

21

22

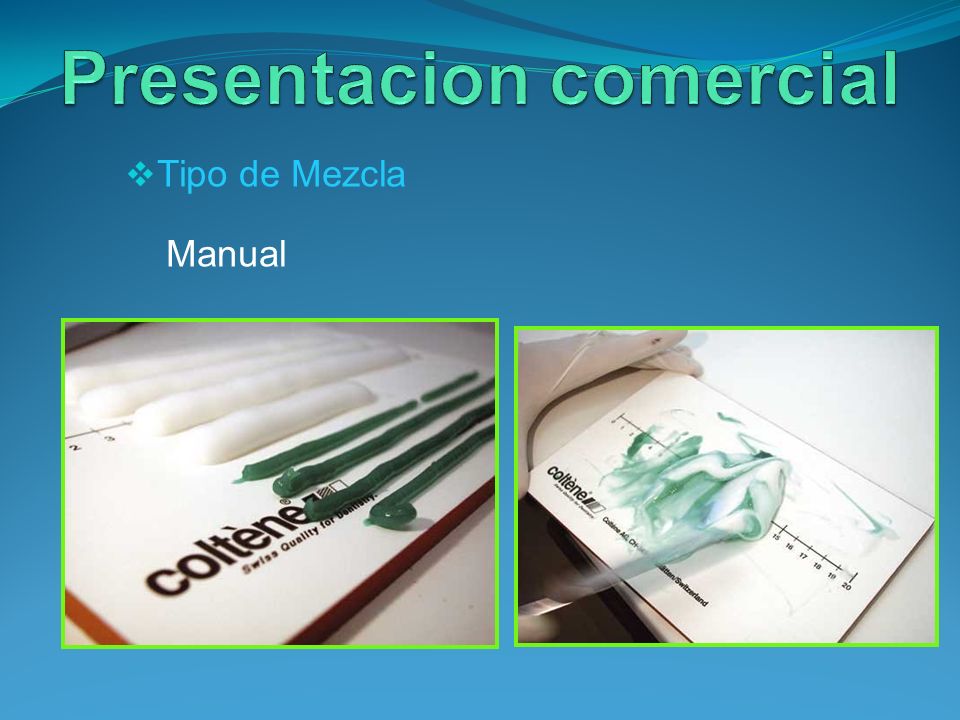

23 Presentacion comercial
Tipo de Mezcla Manual

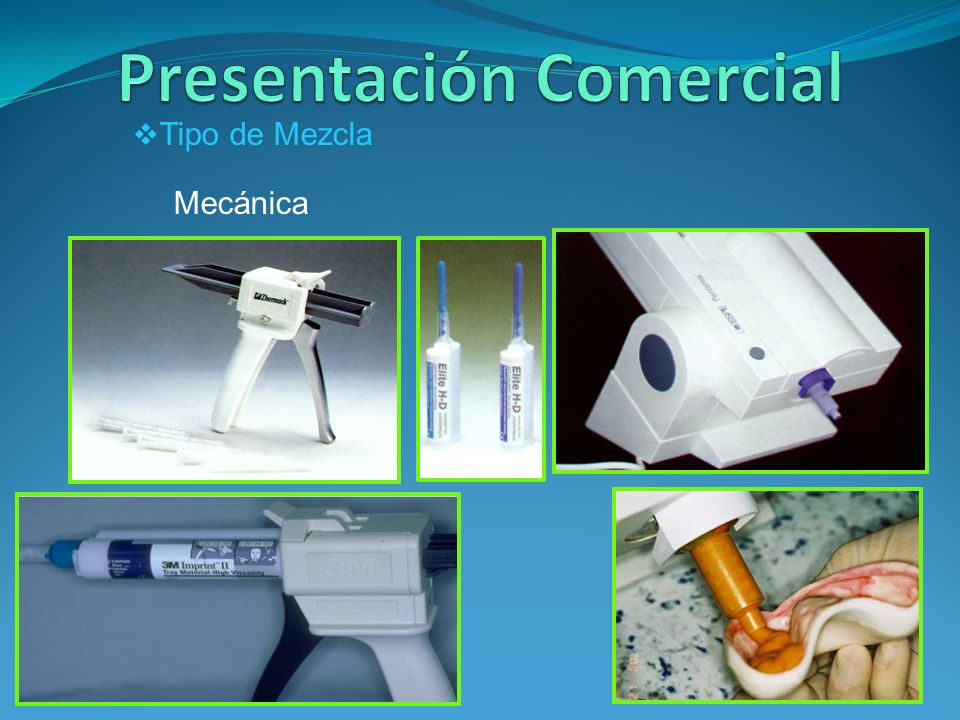

24 Presentación Comercial
Tipo de Mezcla Mecánica

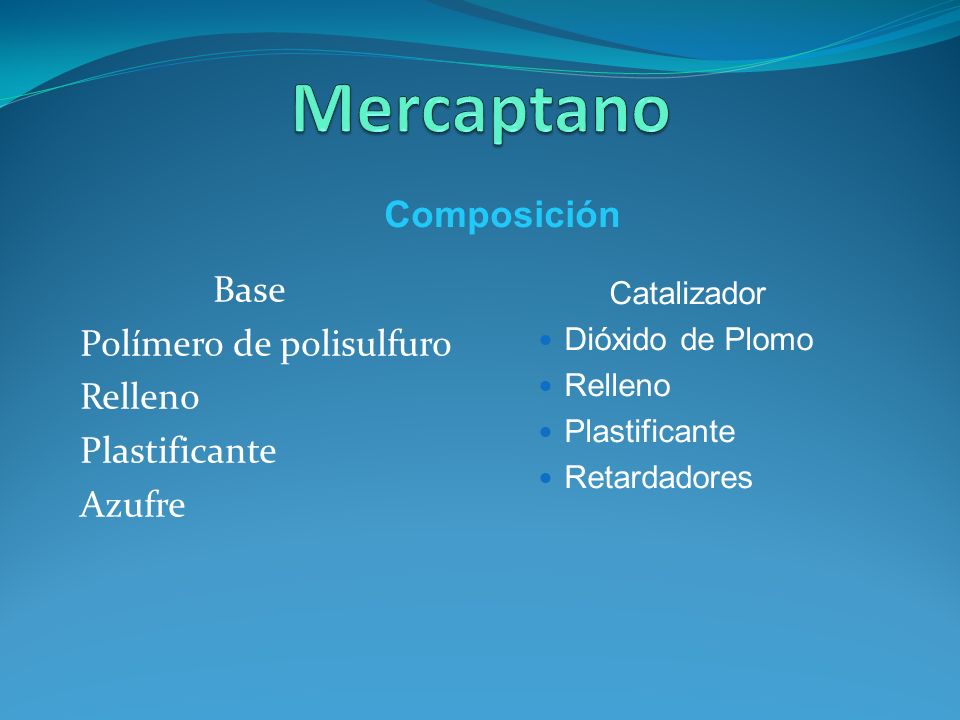

25 Mercaptano Composición Base Polímero de polisulfuro Relleno
Plastificante Azufre Catalizador Dióxido de Plomo Relleno Plastificante Retardadores

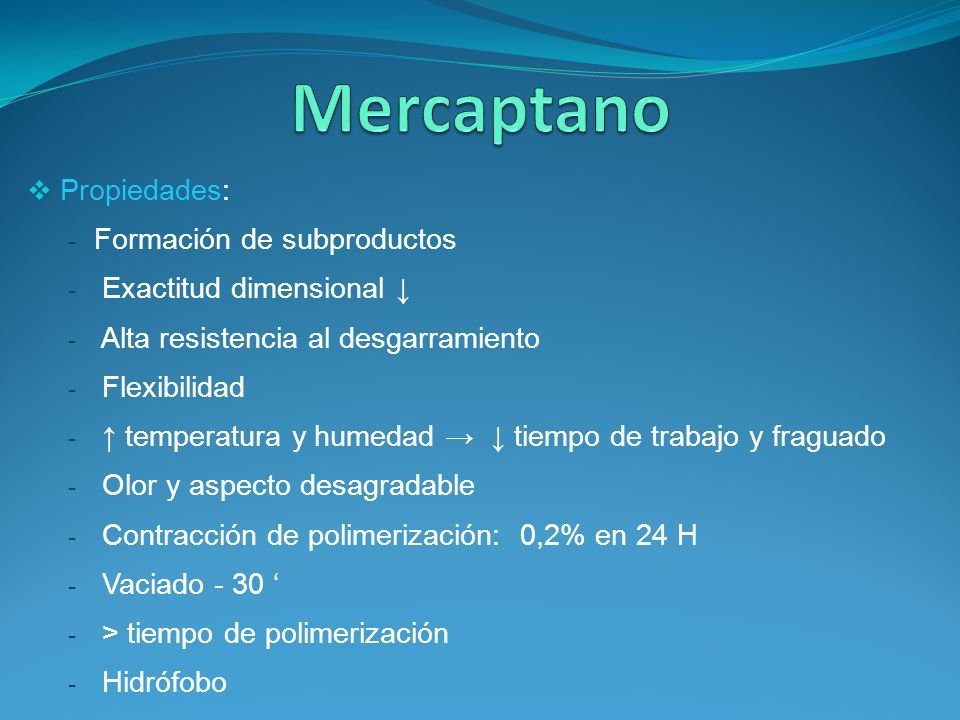

26 Mercaptano Propiedades: Formación de subproductos
Exactitud dimensional ↓ Alta resistencia al desgarramiento Flexibilidad ↑ temperatura y humedad → ↓ tiempo de trabajo y fraguado Olor y aspecto desagradable Contracción de polimerización: 0,2% en 24 H Vaciado - 30 ‘ > tiempo de polimerización Hidrófobo

27 Presentación comercial

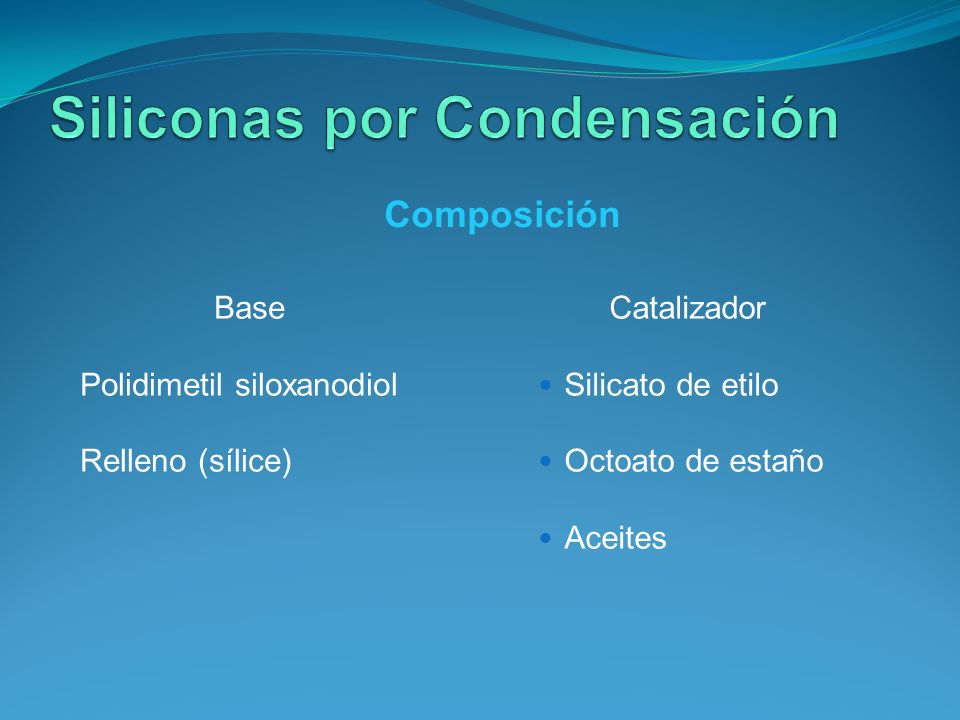

28 Siliconas por Condensación
Composición Base Polidimetil siloxanodiol Relleno (sílice) Catalizador Silicato de etilo Octoato de estaño Aceites

29 Siliconas por Condensación
Reacción química de fraguado Silicona + Alcohol Polidimetilsiloxano + Silicato de Etilo Octanoato de estaño

30 Siliconas por Condensación
Propiedades: Alcohol – Subproducto ↓ estabilidad dimensional Regulación del tiempo de trabajo Más rígidos Más elásticos ↓ Resistencia al desgarramiento

31 Siliconas por Condensación

32 Siliconas por Adición Composición Base Polivinilsiloxano
Relleno (sílice) Catalizador Silicona hidrogenada Acido cloro platínico (acelerador) Rellenos

33 Reacción química de fraguado
Siliconas por Adición Reacción química de fraguado Polivinilsiloxano + Silicona hidrogenada Acido cloroplatínico Silicona

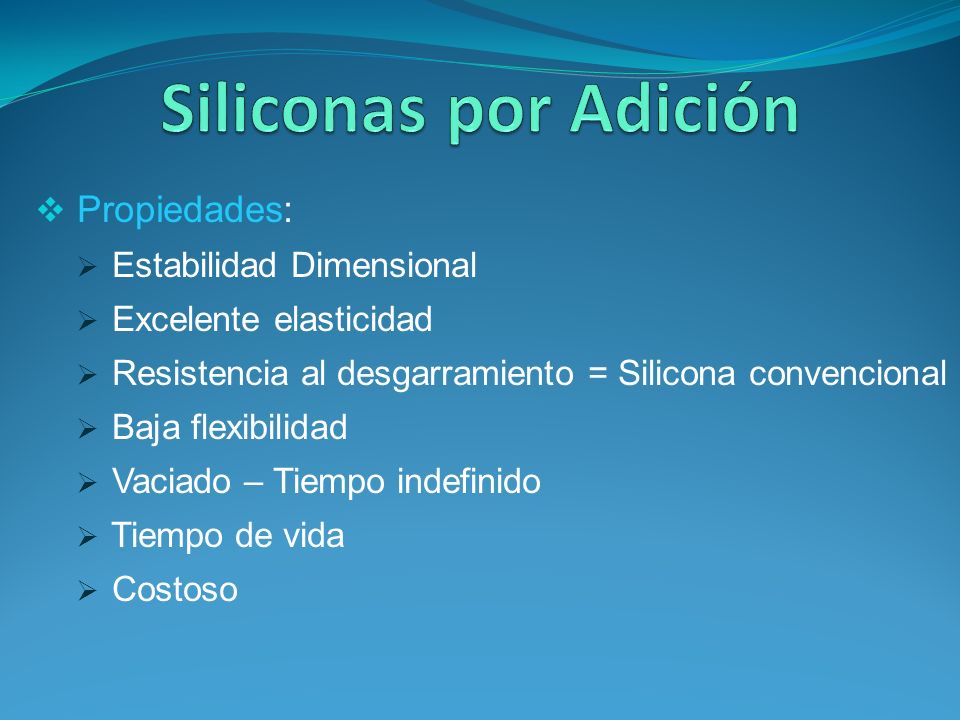

34 Siliconas por Adición Propiedades: Estabilidad Dimensional
Excelente elasticidad Resistencia al desgarramiento = Silicona convencional Baja flexibilidad Vaciado – Tiempo indefinido Tiempo de vida Costoso

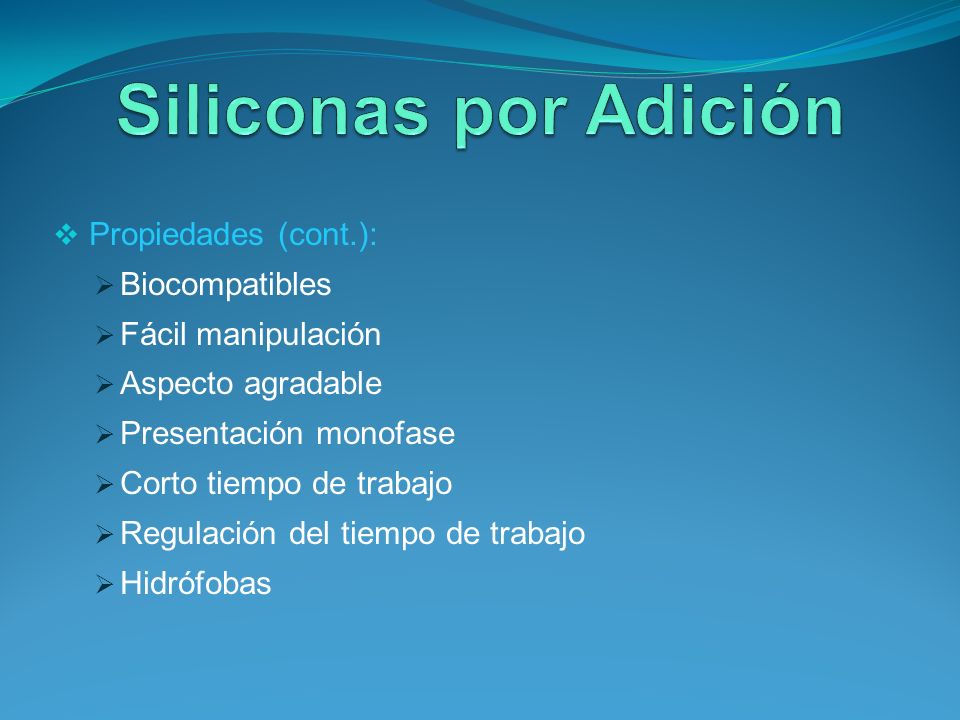

35 Siliconas por Adición Propiedades (cont.): Biocompatibles
Fácil manipulación Aspecto agradable Presentación monofase Corto tiempo de trabajo Regulación del tiempo de trabajo Hidrófobas

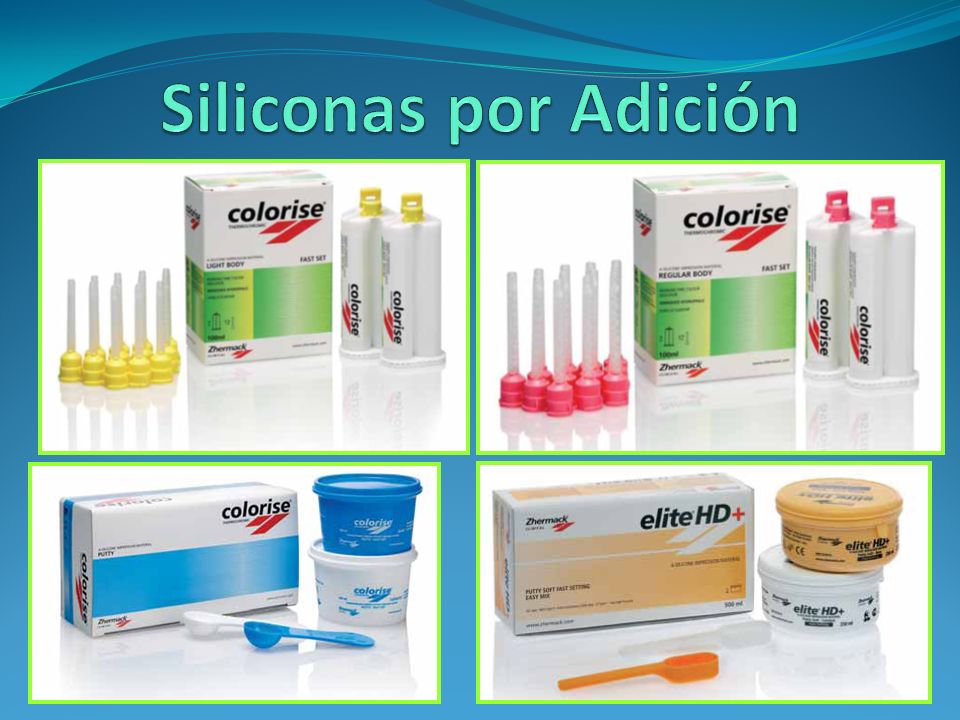

36 Siliconas por Adición

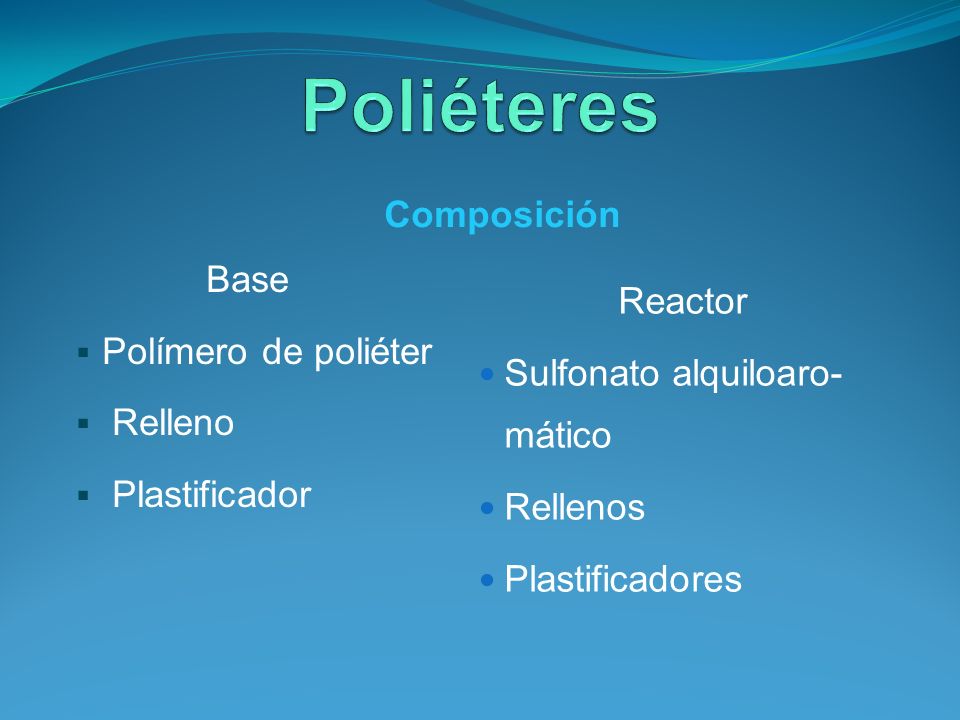

37 Poliéteres Composición Base Reactor Polímero de poliéter
Relleno Plastificador Reactor Sulfonato alquiloaro-mático Rellenos Plastificadores

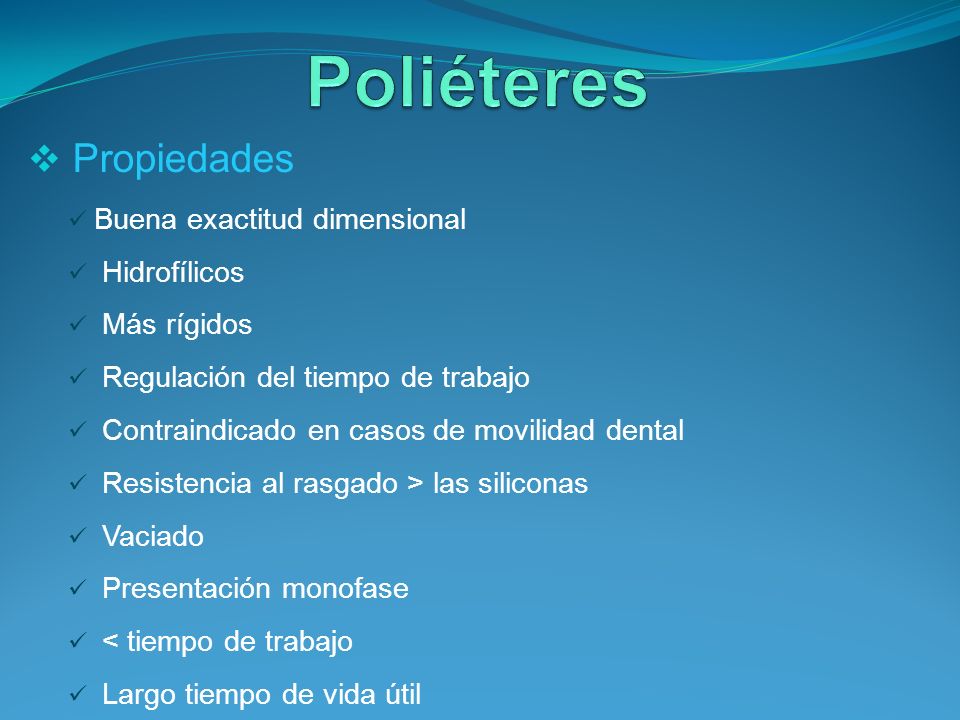

38 Poliéteres Propiedades Buena exactitud dimensional Hidrofílicos
Más rígidos Regulación del tiempo de trabajo Contraindicado en casos de movilidad dental Resistencia al rasgado > las siliconas Vaciado Presentación monofase < tiempo de trabajo Largo tiempo de vida útil

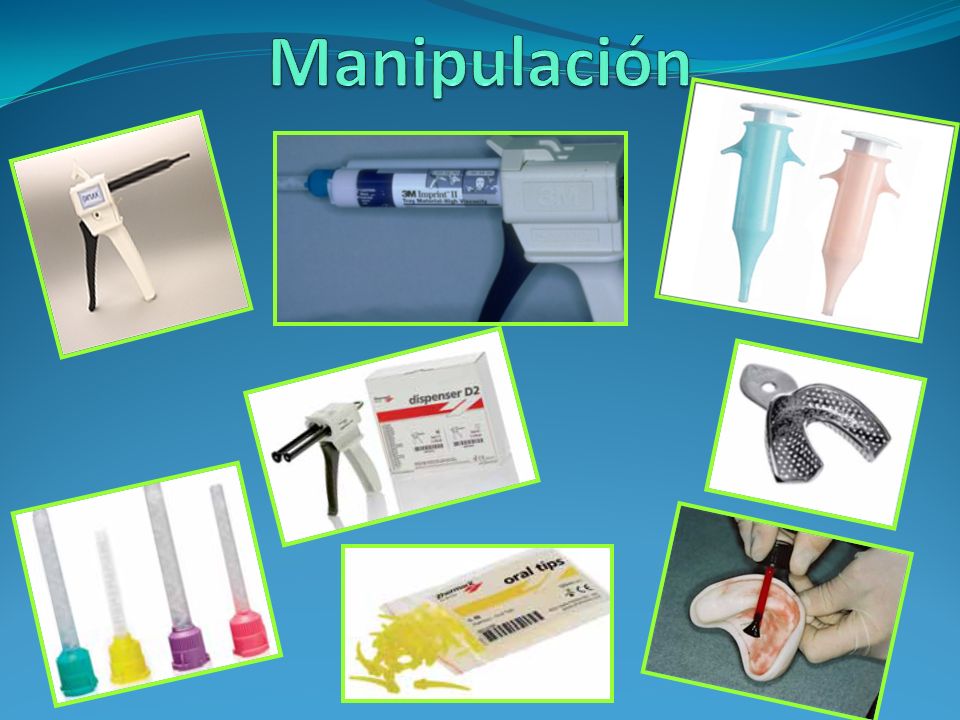

39 Manipulación

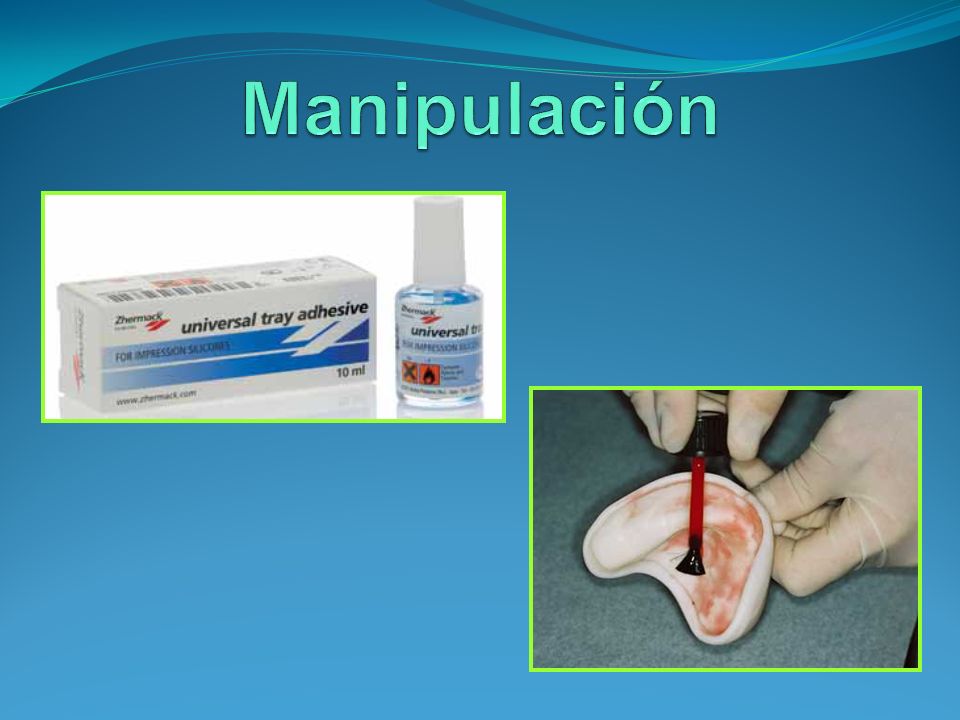

40 Manipulación

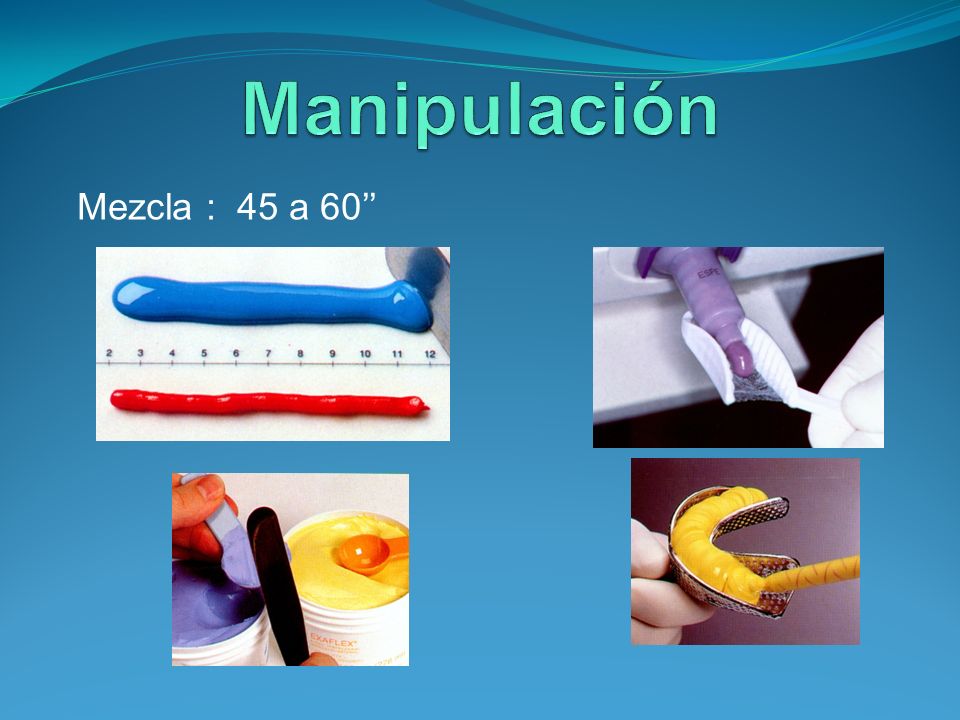

41 Manipulación Mezcla : 45 a 60’’

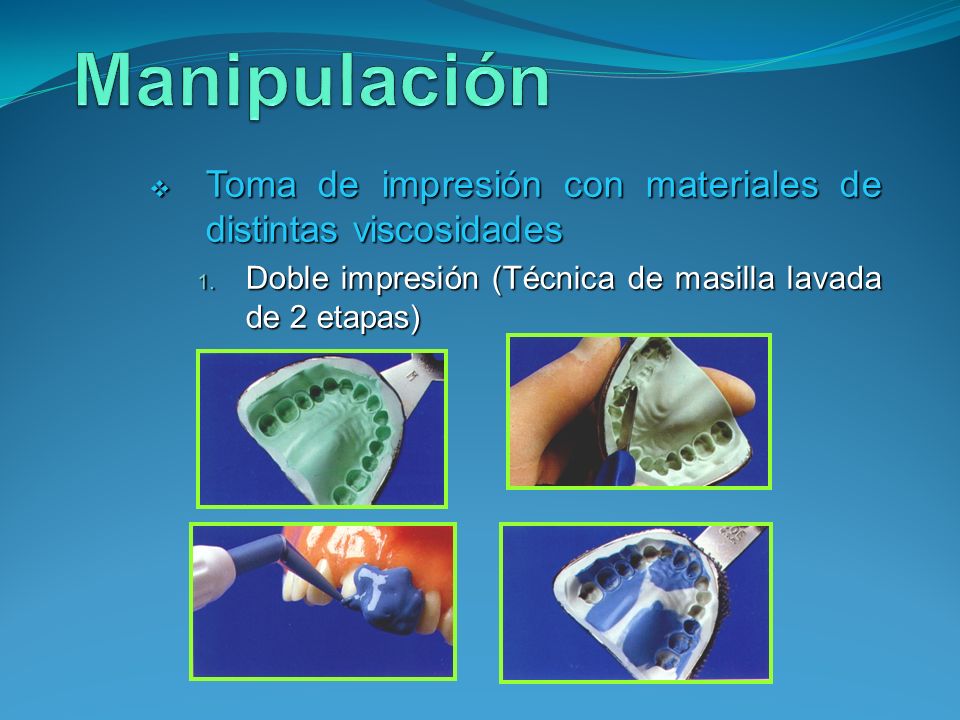

42 Manipulación Toma de impresión con materiales de distintas viscosidades Doble impresión (Técnica de masilla lavada de 2 etapas)

43

44 Manipulación Toma de impresión con materiales de distintas viscosidades Mezcla múltiple

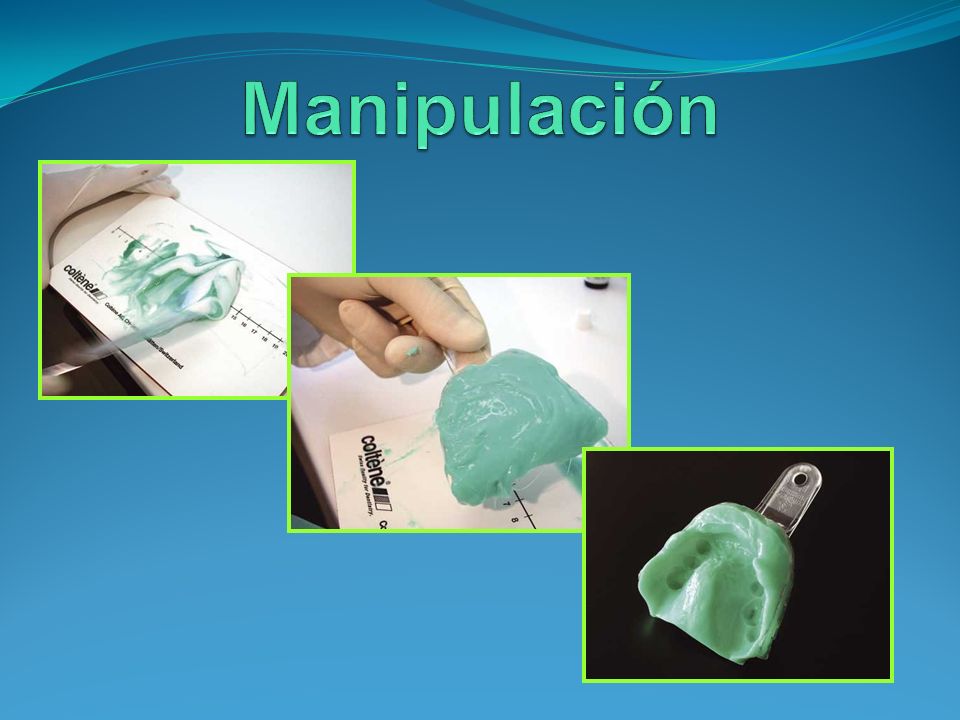

45 Manipulación

46 Manipulación Toma de impresión con material de viscosidad media o baja

47 Manipulación

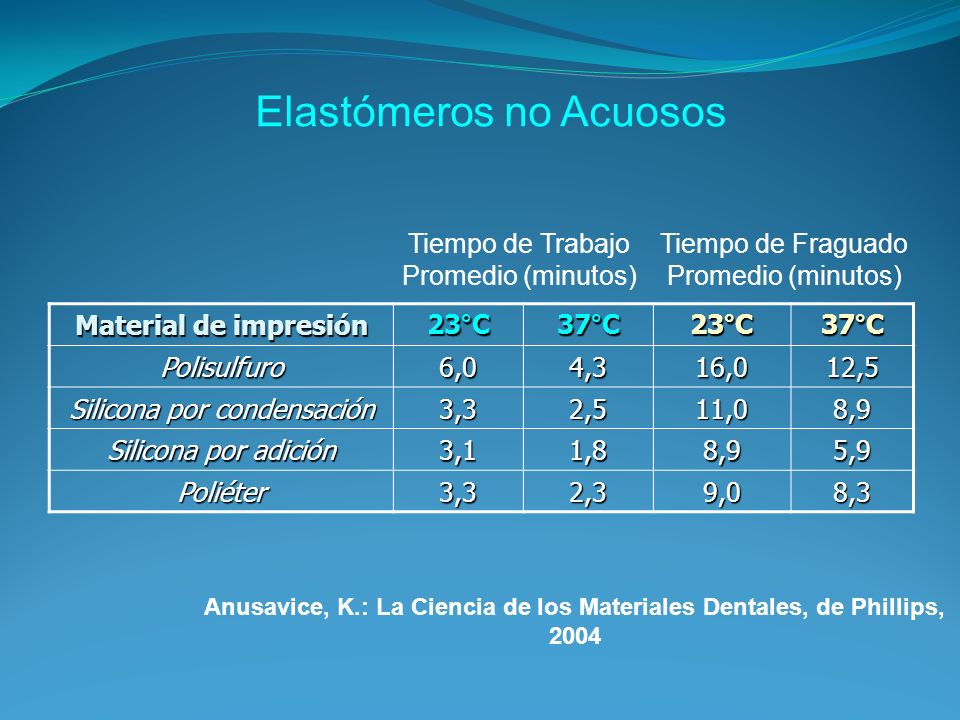

48 Elastómeros no Acuosos
Tiempo de Trabajo Promedio (minutos) Tiempo de Fraguado Promedio (minutos) Material de impresión 23°C 37°C Polisulfuro 6,0 4,3 16,0 12,5 Silicona por condensación 3,3 2,5 11,0 8,9 Silicona por adición 3,1 1,8 5,9 Poliéter 2,3 9,0 8,3 Anusavice, K.: La Ciencia de los Materiales Dentales, de Phillips, 2004

49 Indicaciones Prótesis total Prótesis parcial removible
Toma de impresiones definitivas en: Prótesis total Prótesis parcial removible Coronas y puentes Implantes Registros de mordidas

50

51
