¿Qué es NEXEDGE™ / NXDN™ ?

¿Qué es Nexedge™ / NXDN™ ?
Nombre: Se deletrea: NEX-EDGE ™ Pronunciación: “néks·ej” Definición: Un Sistema Digital convencional y troncal en 12.5kHz y 6.25kHz. Diseñado para comunicaciones locales y de área extendida. Capacidad de migración de sistemas analógicos existentes a redes IP para cobertura amplias coberturas IP. Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Qué es Nexedge™ / NXDN™ ?
Es el nombre comercial de KENWOOD Corporation y utilizado al referirse a sistema de comunicación digital de KENWOOD Los sistemas digitales de KENWOOD consisten de: NXR-700 / 800 Repetidores / Estaciones Base NXR-710 / 810 Repetidores / Estaciones Base (Solo Convencional) NX-200 / NX-210 / NX-220 / NX-300 / NX-320 / NX-240 / NX-340 / NX-410 / NX-420 Portátiles unidades subscriptoras NX-700 / NX-800 / NX-900 / NX-920 / NX-720 / NX-820 Móviles unidades subscriptoras NXDN ® Es el nombre comercial de KENWOOD Corporation y ICOM NXDN se refiere al protocolo interface digital al aire usado por ambos KENWOOD y ICOM Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

NXDN® Interface digital al aire
Se ajusta a los anchos de banda marcados por la FCC 12.5 & 6.25 kHz Error de envío corregido en protocolo digital 12.5 kHz: kHz ancho de banda 6.25 kHz: kHz ancho de banda 4-Nivel modulación FSK FDMA: Una canal 4 kHz ocupa BW 4K0F1E (4800 bps) 8.3 kHz ocupa BW 8K30F1E (9600 bps) NXDN para canales 12.5 kHz NXDN para canales 6.25 kHz NXDN supports 12.5 and 6.25 bandwidths' 4-Level FSK modulation (Frequency Shift Keying) Ｔhis Allows you some channel guard to the adjacent channel FDMA: One carrier / voice channel Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 5

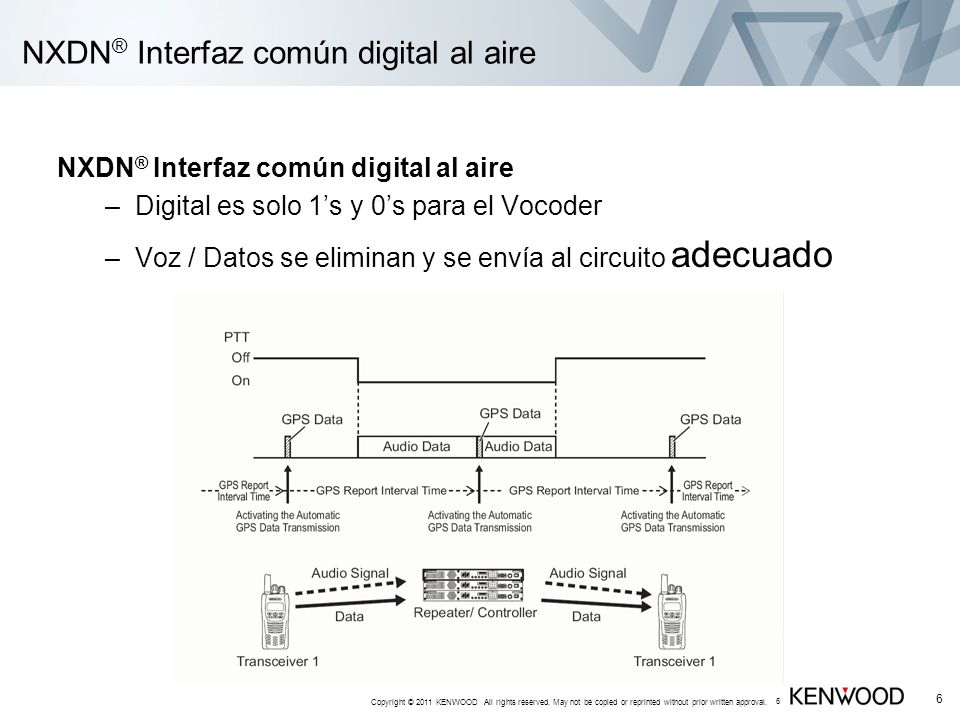

NXDN® Interfaz común digital al aire
Digital es solo 1’s y 0’s para el Vocoder Voz / Datos se eliminan y se envía al circuito adecuado The Radio’s Vocoder encodes and decodes the voice and data stream Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 6

NXDN™ Interface digital al aire
20% de audio mas claro o mejor cobertura que FM La recepción de FM se vuelve cada vez más ruidosa e intermitente a la distancia BER bajo NXDN mejora la recepción en aéreas marginales Aumenta el alcance efectivo hasta un 20% más que FM FM Señal Digital Fuerte Calidad Audio Min Calidad 12dB SINAD (FM) 3% BER (Digital) Mejora Calidad Débil Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 7

ESTUDIO REAL Análogo Digital

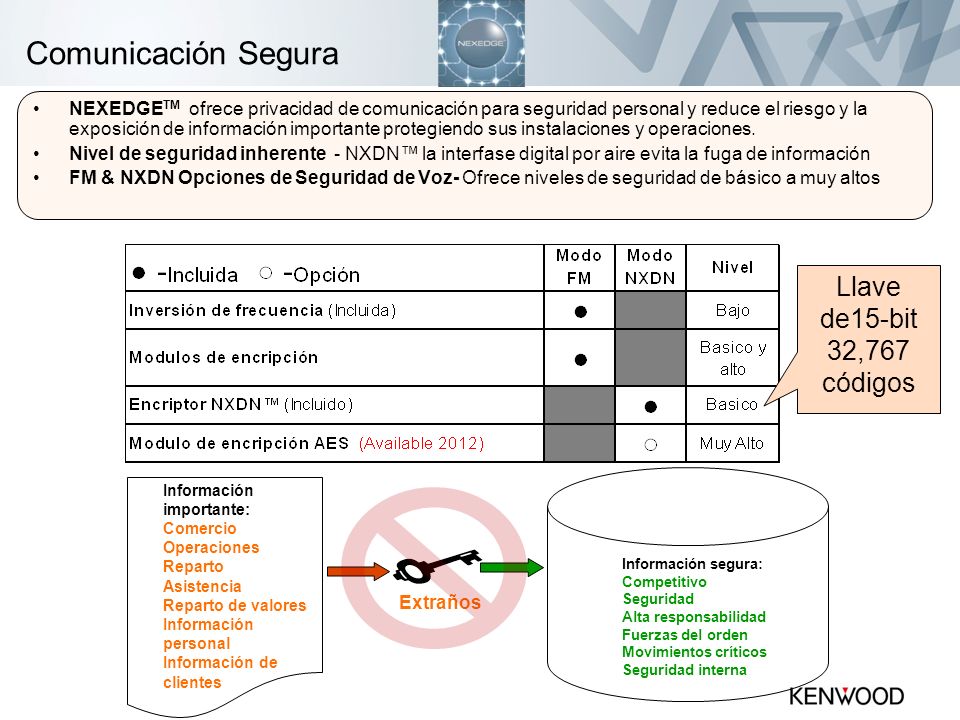

Comunicación Segura Llave de15-bit 32,767 códigos
NEXEDGETM ofrece privacidad de comunicación para seguridad personal y reduce el riesgo y la exposición de información importante protegiendo sus instalaciones y operaciones. Nivel de seguridad inherente - NXDN™ la interfase digital por aire evita la fuga de información FM & NXDN Opciones de Seguridad de Voz- Ofrece niveles de seguridad de básico a muy altos Llave de15-bit 32,767 códigos Analog Inversion Scrambler Built-in (FM) Prevent casual eavesdropping (FM radios, scanners) High Level Scrambler/ Encryption Option Port (FM) Choice of aftermarket devices (Rolling Code, Freq hopping, DES) AES High-Level Encryption Option (NXDN Digital) 128- bit encryption key Higher security against sophisticated adversaries Secure communications Competitive information Media / trade union eavesdropping Personal, medical, financial information liability Security operations Critical Infrastructure Targets / Homeland Security Utilities (power plants, dams, water treatment/supply, gas) Mass Transit (airport, toll/highway, train, bus, ferry, port/harbor) Hazardous Materials (manufacturing, storage, transport) Public Venues (sports complexes, convention centers) Información importante: Comercio Operaciones Reparto Asistencia Reparto de valores Información personal Información de clientes Información segura: Competitivo Seguridad Alta responsabilidad Fuerzas del orden Movimientos críticos Seguridad interna Extraños

Multimodo / Migración fácil
NEXEDGE™ Equipo – Listo para lo de hoy & para el mañana Cumple con la asignatura de frecuencias actual Se convierte fácilmente en anchos de banda muy estrechos en el futuro Canales FM Analógico a 25 y 12.5 kHz NXDN™ Canales con interface digital al aire a 12.5 and 6.25 kHz NEXEDGE™ proporciona una ruta de migración de lo analógico a elegantes instalaciones totalmente nuevas y digitales El equipo NX y NXR soporta todos los modos La base NXR utiliza el equipamiento FM existente para operar de manera FM y modo digital Cumple con las normas actuales y futuras de la FCC Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 10

NEXEDGE™ es Multimodo Portátiles & Móviles NX soportan
Zonas convencionales FM Zonas FM LTR Zonas Convencionales NXDN™ Zonas Troncales NXDN™ Redes Troncal IP NEXEDGE™ Redes convencionales IP NEXEDGE™ Estaciones base y repetidores NXR soportan Modo convencional FM Convencional FM controladores externos LTR Modo convencional NXDN Modo troncal NXDN (opcional) habilitado por fabrica por medio de firmware(requiere llave USB del sistema y software para programación) Multi- Sitio Troncal IP NEXEDGE (Opcional) habilitado por fabrica por medio de firmware (requiere llave USB del sistema, licencia del sitio y software para programación) Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 11

Revisión de Producto Cheryl’s part

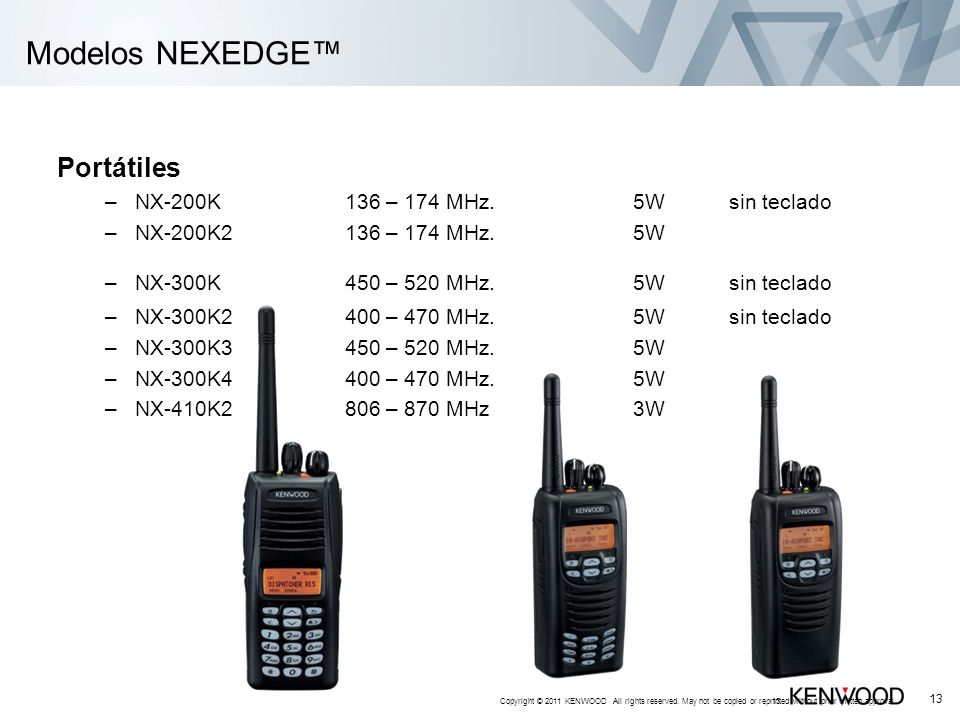

Modelos NEXEDGE™ Portátiles NX-200K 136 – 174 MHz. 5W sin teclado
Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 13

NEXEDGE™ Modelos Móviles NX-700K 136 – 174 MHz. 30W
NX-700HK 136 – 174 MHz. 45W NX-800HK 450 – 520 MHz. 45W *2 NX-800HK2 400 – 470 MHz W NX-900K 806 – 870 MHz 15W Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

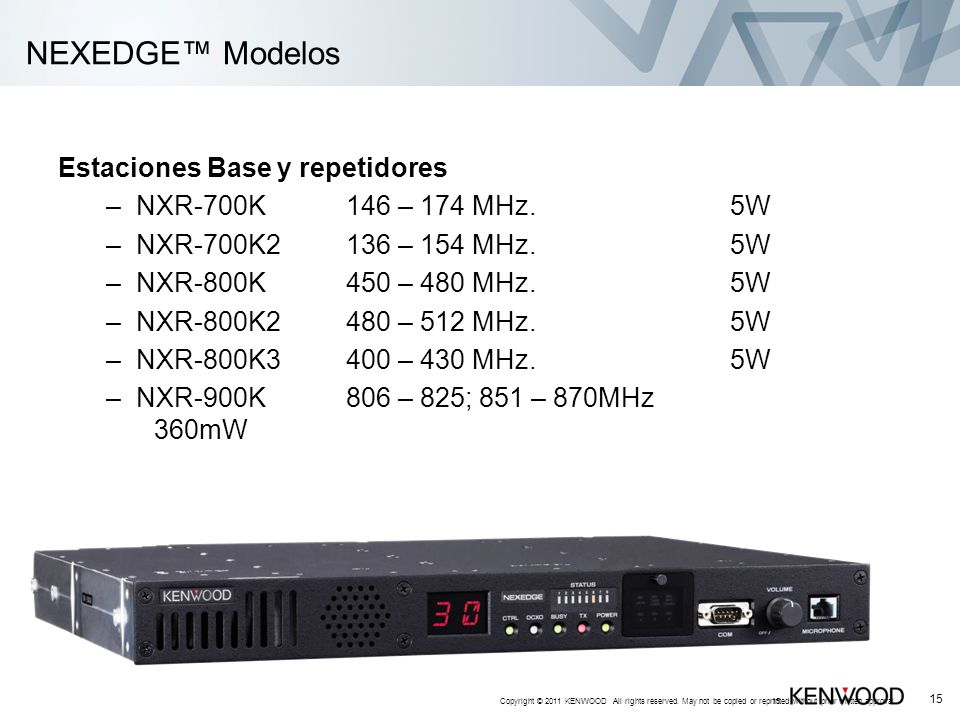

NEXEDGE™ Modelos Estaciones Base y repetidores
NXR-700K 146 – 174 MHz. 5W NXR-700K2 136 – 154 MHz. 5W NXR-800K 450 – 480 MHz. 5W NXR-800K2 480 – 512 MHz. 5W NXR-800K3 400 – 430 MHz W NXR-900K 806 – 825; 851 – 870MHz 360mW Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 15

NEXEDGE™ Modelos Estaciones base y repetidores

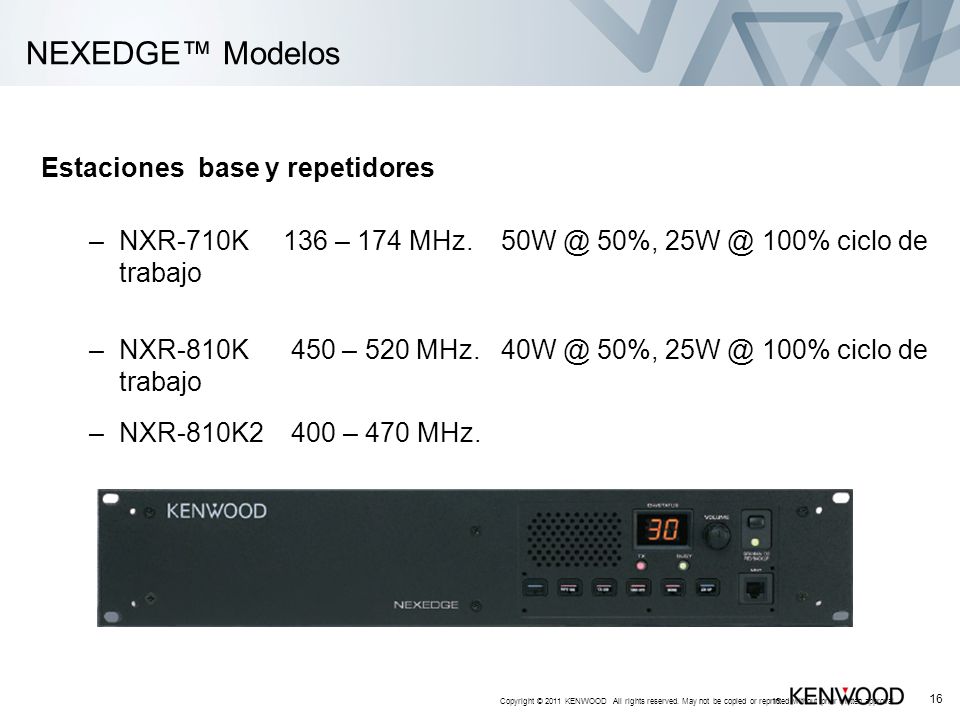

NXR-710K – 174 MHz. 50%, 100% ciclo de trabajo NXR-810K – 520 MHz. 50%, 100% ciclo de trabajo NXR-810K – 470 MHz. Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 16

Modelos NEXEDGE™ NX-220 / NX-320 5 W (136-174M / 400-470M / 450-520M)
260 Ch (GID) / 128 Zonas (Modelos con pantalla) 64 Ch (GID) / 4 Zonas (Modelos sin pantalla) 6.25 kHz & 12.5 kHz Modo Digital 12.5 kHz & 25 kHz Modo Analógico Mismos accesorios de la series 170 & 360 Mismas especificaciones NX-200/300 K K4 K2 K5 K3 K6 Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 17

Características generales
8 Caracteres en pantalla Selector de canales de 16 posiciones 4 Teclas frontales programables 3 Teclas laterales programables Tecla de Emergencia programable Anuncio auditivo de canal y zona Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 18

Micrófono con opción GPS (KMC-48GPS) Software de programación KPG-141DK MIL-STD 810 C/D/E/F/G 3 Teclas laterales programables Tecla de Emergencia programable Anuncio auditivo de canal y zona Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 19

Encriptación NXDN interconstruido Vocoder AMBE+2 Envío de alias al aire (Over the air alias) Mensajes de estatus Radio Kill Verificación Remota Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 20

64 RAN disponibles Llamada selectiva y de grupo Operación de modo mezclado digital / analógico Compatible con sistemas IP Convencional Función de Roaming Compatible con Sistemas Trunking NEXEDGE™ Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 21

NX- 240 / 340 Nuevo Características 32 Canales 5 W VHF / UHF
3 Años de garantía Con módem para GPS LED indicador de Transmisión / Ocupado / Llamada de alerta / Escaneo / Advertencia. 2 teclas programables. Potencia de audio de 1 W Selector de 16 posiciones. Anunciador auditivo de zona / canal Listo para VOX Llamada de emergencia inteligente. Alerta de trabajador solitario por canal (Lone Worker Alert). Temporizador de transmisión (TOT) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

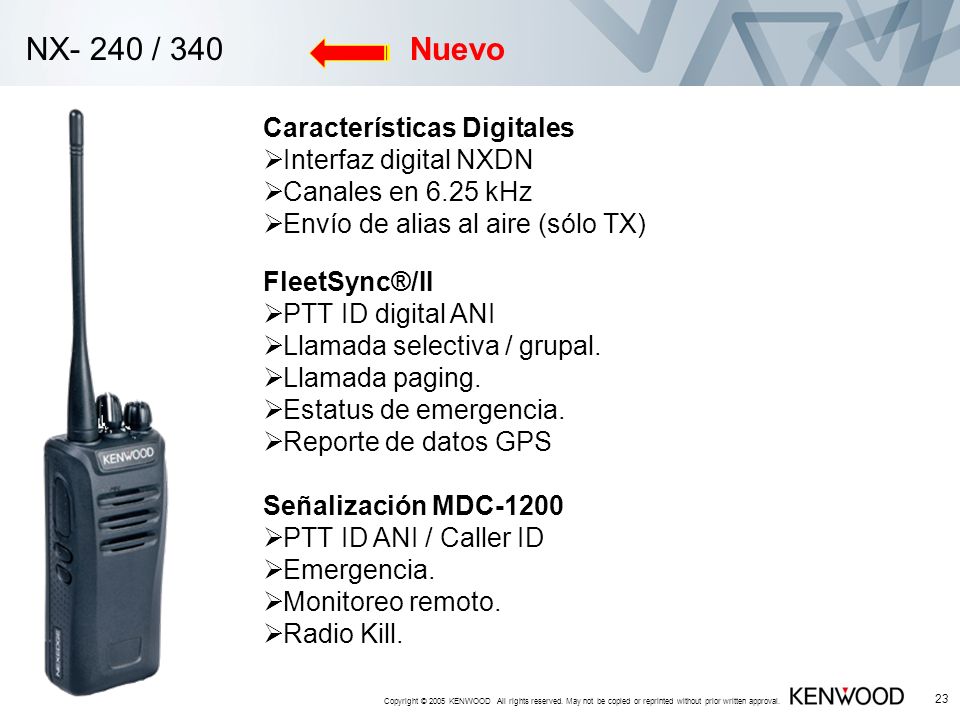

NX- 240 / 340 Nuevo Características Digitales Interfaz digital NXDN
Canales en 6.25 kHz Envío de alias al aire (sólo TX) FleetSync®/II PTT ID digital ANI Llamada selectiva / grupal. Llamada paging. Estatus de emergencia. Reporte de datos GPS Señalización MDC-1200 PTT ID ANI / Caller ID Emergencia. Monitoreo remoto. Radio Kill. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

NX-720 / 820 / 920 Pantalla alfanumérica de 10 caracteres.
260 CH-GID / 128 Zonas Conector de accesorios DB-15 (conexión a PC). Norma IP54 para intrusión de polvo y agua. Receptor y módem de GPS inter-construido Encriptación NXDN de 32,767 códigos diferentes. Canales de 6.25 y 12.5 kHz. NXDN Interfaz digital. Roaming por niveles de RSSI.

NX-740 / 840 Nuevo »» 50W (136-174 MHz) y 45W (450-520 MHz)
»» Máximo 16 canales por zona »» 2 zonas »» LEDs indicadores de función y estatus »» Iluminación de teclas »» LED indicador de transmisión/ ocupado/ llamada de alerta »» 9 teclas programables »» Emergencia inteligente / Tecla auxiliar configurable »» 4W de potencia en la bocina frontal »» Anunciador de canal por voz »» Conector de accesorios DB15 »» MIL-STD-810 C/D/E/F »» IP-54 para intrusión de agua o polvo »» Funciones de GPS disponibles

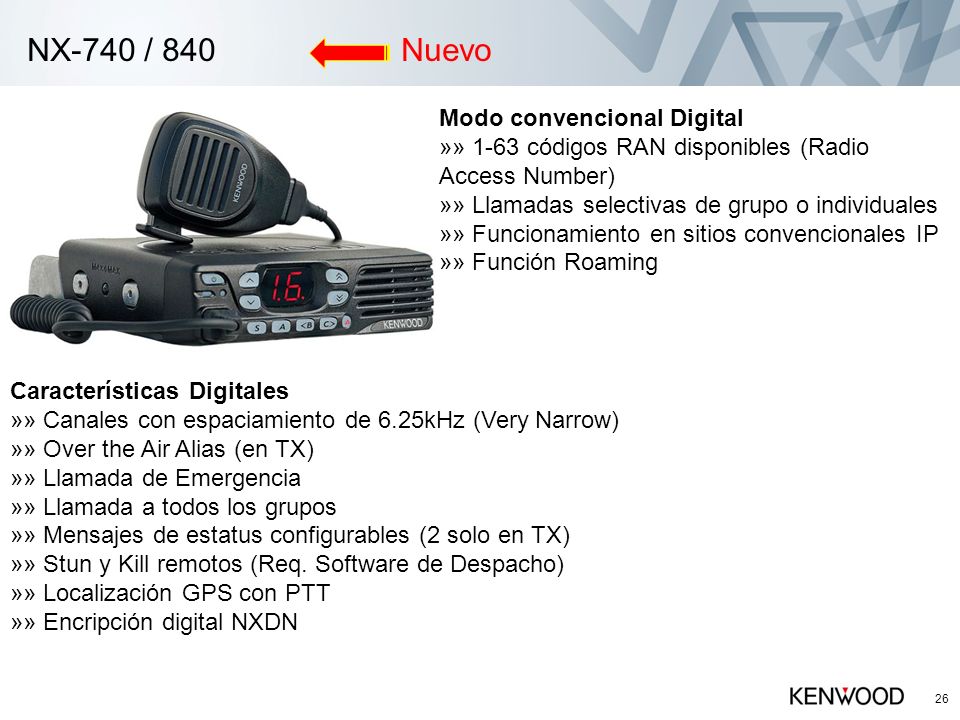

NX-740 / 840 Nuevo Modo convencional Digital
»» 1-63 códigos RAN disponibles (Radio Access Number) »» Llamadas selectivas de grupo o individuales »» Funcionamiento en sitios convencionales IP »» Función Roaming Características Digitales »» Canales con espaciamiento de 6.25kHz (Very Narrow) »» Over the Air Alias (en TX) »» Llamada de Emergencia »» Llamada a todos los grupos »» Mensajes de estatus configurables (2 solo en TX) »» Stun y Kill remotos (Req. Software de Despacho) »» Localización GPS con PTT »» Encripción digital NXDN

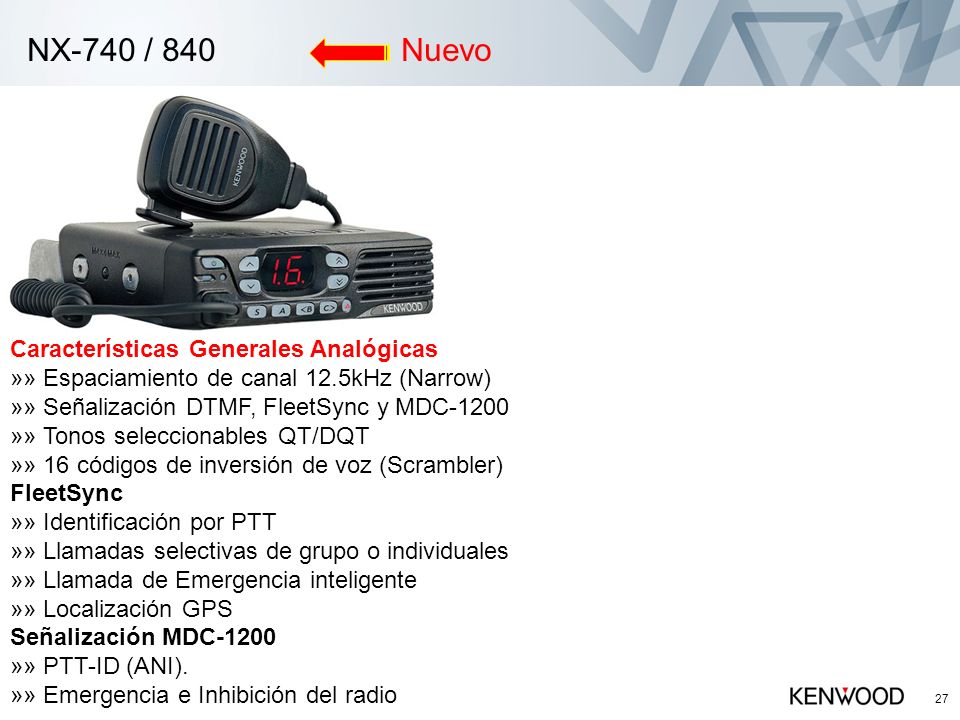

NX-740 / 840 Nuevo Características Generales Analógicas
»» Espaciamiento de canal 12.5kHz (Narrow) »» Señalización DTMF, FleetSync y MDC-1200 »» Tonos seleccionables QT/DQT »» 16 códigos de inversión de voz (Scrambler) FleetSync »» Identificación por PTT »» Llamadas selectivas de grupo o individuales »» Llamada de Emergencia inteligente »» Localización GPS Señalización MDC-1200 »» PTT-ID (ANI). »» Emergencia e Inhibición del radio

Modo Digital Convencional

Modo Digital Convencional
NEXEDGETM Convencional Digital NX-200/300/220/320 Portátiles; NX-700/800 Móviles Operación Simplex o semi-duplex por canal NXR-700/800/710/810 Unidades Base Operación Simplex Base, Full-Duplex Base o Repetidor En modo convencional soporta tipos de canal FM, NXDN o AMBOS Ambos: Radios analógicos FM y digitales pueden compartir el mismo canal 1,000 GID’s / 1,000 UID’s- Al Puede formar grandes flotillas y poder compartirlas. Simplex Talk Around Digital y Analógico Repetidor Operación Base Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Modo Convencional Digital

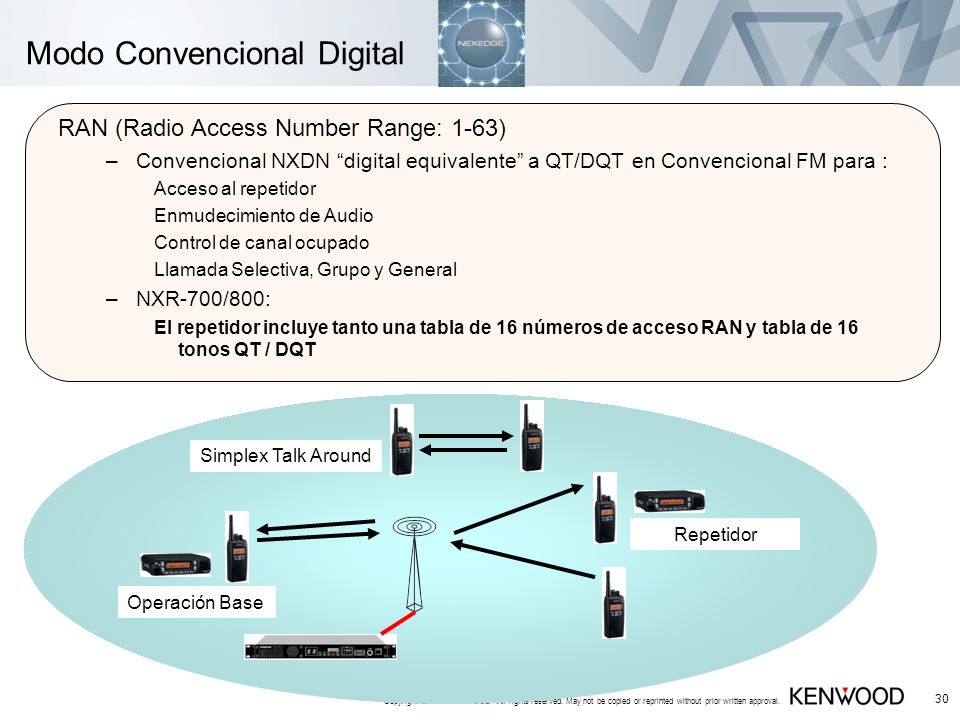

RAN (Radio Access Number Range: 1-63) Convencional NXDN “digital equivalente” a QT/DQT en Convencional FM para : Acceso al repetidor Enmudecimiento de Audio Control de canal ocupado Llamada Selectiva, Grupo y General NXR-700/800: El repetidor incluye tanto una tabla de 16 números de acceso RAN y tabla de 16 tonos QT / DQT Operación Base Repetidor Simplex Talk Around Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Modo Convencional Digital

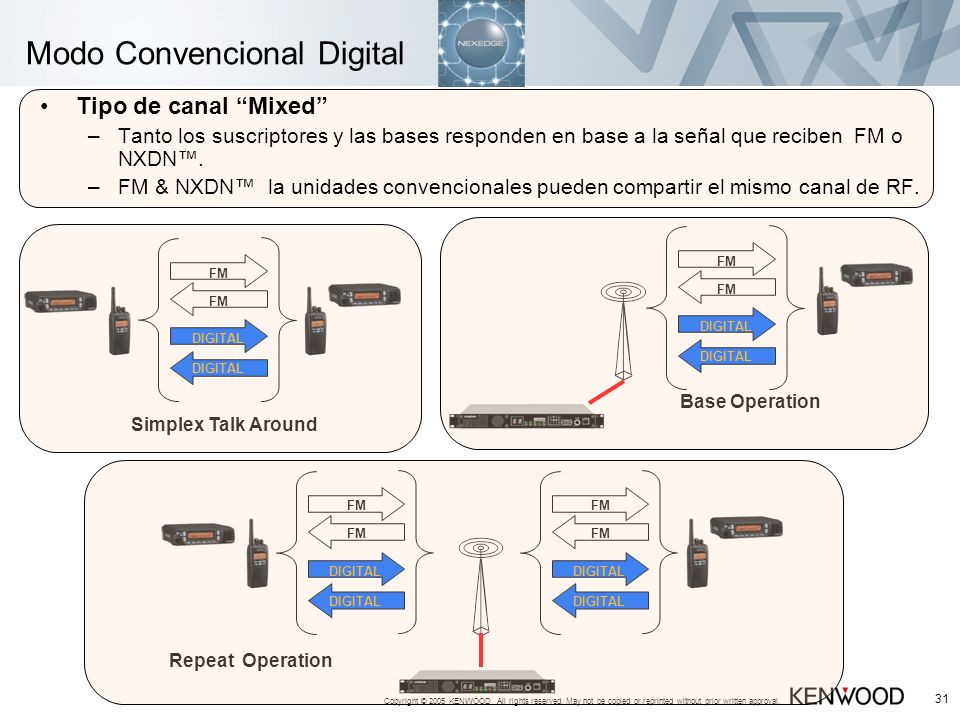

Tipo de canal “Mixed” Tanto los suscriptores y las bases responden en base a la señal que reciben FM o NXDN™. FM & NXDN™ la unidades convencionales pueden compartir el mismo canal de RF. FM DIGITAL Simplex Talk Around FM DIGITAL Base Operation FM DIGITAL FM DIGITAL Repeat Operation Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Sistema Convencional Multsitio IP

KTI-3 PARA SISTEMAS CONVENCIONALES IP AHORA CON REPETIDORES NXR-710/810

con los repetidores NXR-710/810
KTI-3.- Módulo para conexión de sistemas digitales convencionales por IP con los repetidores NXR-710/810

Nuevo!!!!! KTI-3 Equipo Necesario Repetidor NXR-710/810
KTI-3 (Uno por cada repetidor), no es necesario para la serie 700/800 IP fija Ruteador Conexión Internet IP Conexión Internet IP Router Acces Point Cable Cruzado Router Acces Point Cable Cruzado

Nuevo Firmware Versión 2.0 (V2)

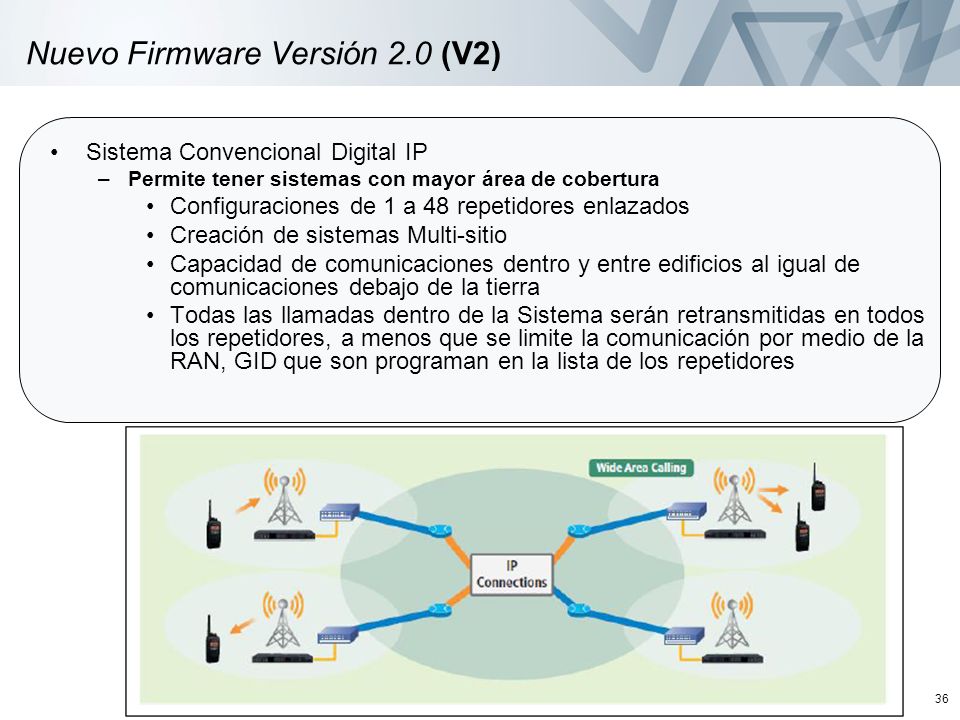

Sistema Convencional Digital IP Permite tener sistemas con mayor área de cobertura Configuraciones de 1 a 48 repetidores enlazados Creación de sistemas Multi-sitio Capacidad de comunicaciones dentro y entre edificios al igual de comunicaciones debajo de la tierra Todas las llamadas dentro de la Sistema serán retransmitidas en todos los repetidores, a menos que se limite la comunicación por medio de la RAN, GID que son programan en la lista de los repetidores Train License OEMs Emission Masks Baud Charts BER Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

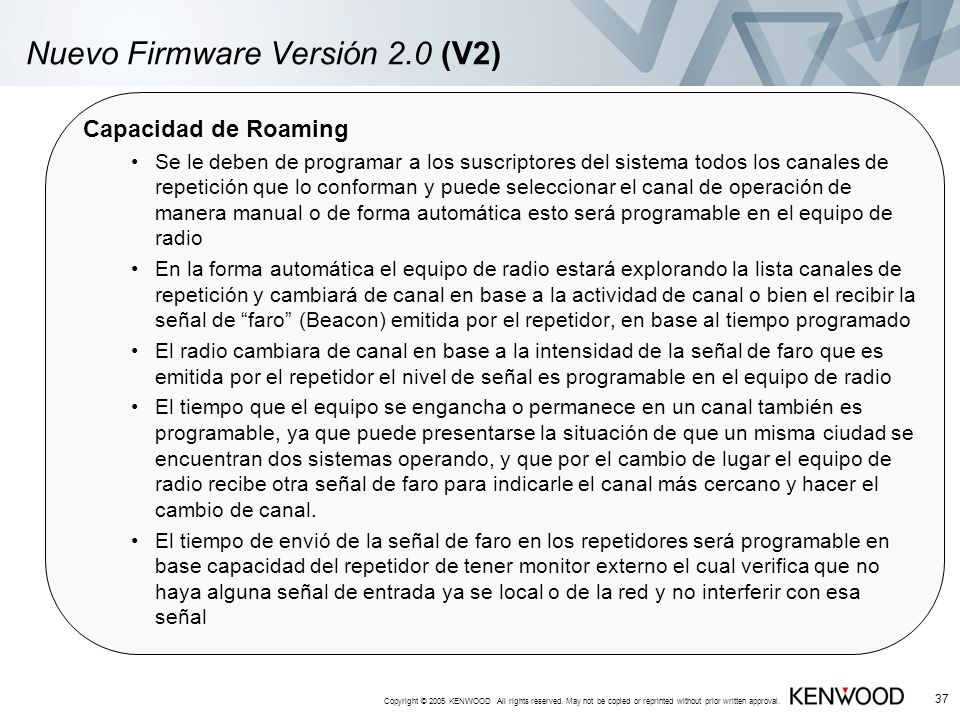

Capacidad de Roaming Se le deben de programar a los suscriptores del sistema todos los canales de repetición que lo conforman y puede seleccionar el canal de operación de manera manual o de forma automática esto será programable en el equipo de radio En la forma automática el equipo de radio estará explorando la lista canales de repetición y cambiará de canal en base a la actividad de canal o bien el recibir la señal de “faro” (Beacon) emitida por el repetidor, en base al tiempo programado El radio cambiara de canal en base a la intensidad de la señal de faro que es emitida por el repetidor el nivel de señal es programable en el equipo de radio El tiempo que el equipo se engancha o permanece en un canal también es programable, ya que puede presentarse la situación de que un misma ciudad se encuentran dos sistemas operando, y que por el cambio de lugar el equipo de radio recibe otra señal de faro para indicarle el canal más cercano y hacer el cambio de canal. El tiempo de envió de la señal de faro en los repetidores será programable en base capacidad del repetidor de tener monitor externo el cual verifica que no haya alguna señal de entrada ya se local o de la red y no interferir con esa señal Train License OEMs Emission Masks Baud Charts BER Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Operación del Repetidor ROAMING El repetidor emite una señal de (BEACON) “FARO” para que los radios cambien automáticamente de sitio REPETIDOR NXR-700 / 800 Convencional IP Transmite Intervalos 30 seg. REPETIDOR NXR-700 / 800 Convencional IP Transmite Intervalos 30 seg. Router AP Cable Cruzado Router AP Cable Cruzado Conexión IP Train License OEMs Emission Masks Baud Charts BER El Radio cambia de Sitio dependiendo la intensidad de Señal de “FARO” Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

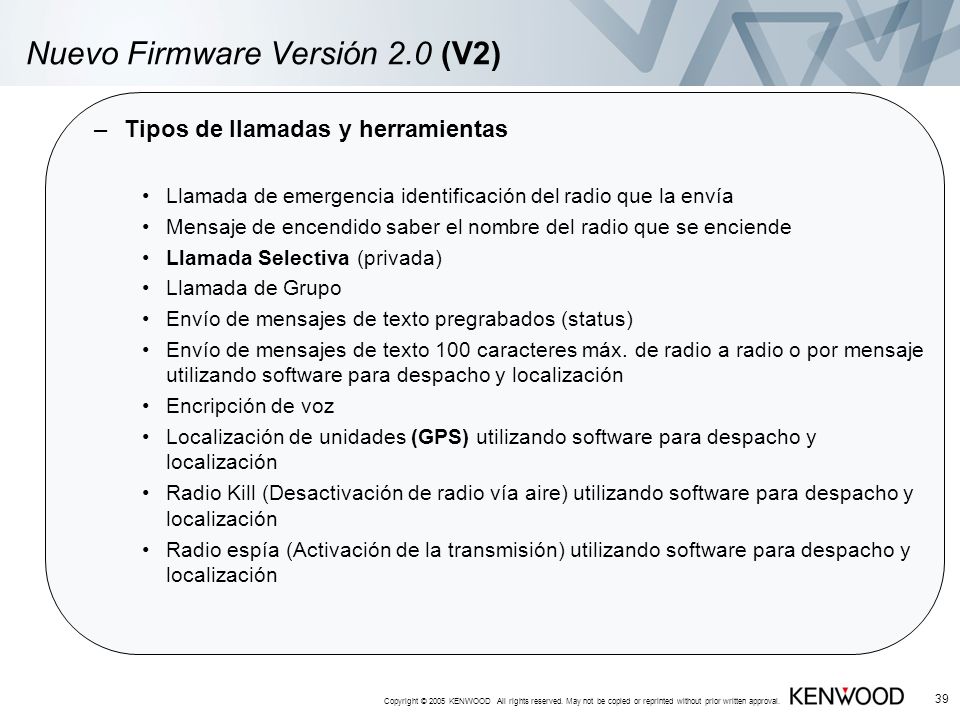

Tipos de llamadas y herramientas Llamada de emergencia identificación del radio que la envía Mensaje de encendido saber el nombre del radio que se enciende Llamada Selectiva (privada) Llamada de Grupo Envío de mensajes de texto pregrabados (status) Envío de mensajes de texto 100 caracteres máx. de radio a radio o por mensaje utilizando software para despacho y localización Encripción de voz Localización de unidades (GPS) utilizando software para despacho y localización Radio Kill (Desactivación de radio vía aire) utilizando software para despacho y localización Radio espía (Activación de la transmisión) utilizando software para despacho y localización Train License OEMs Emission Masks Baud Charts BER Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

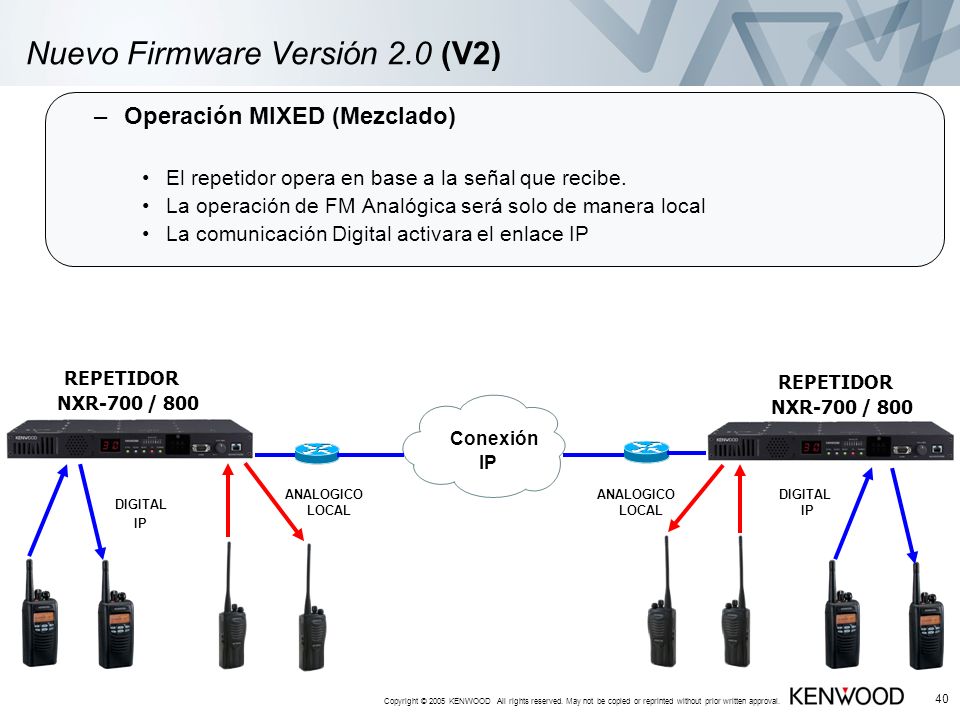

Operación MIXED (Mezclado) El repetidor opera en base a la señal que recibe. La operación de FM Analógica será solo de manera local La comunicación Digital activara el enlace IP REPETIDOR NXR-700 / 800 REPETIDOR NXR-700 / 800 Conexión IP Train License OEMs Emission Masks Baud Charts BER DIGITAL IP ANALOGICO LOCAL ANALOGICO LOCAL DIGITAL IP Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Firmware Versión 2.0 (V2) Comunicación Multisitio RAN 25 Conexión
Operación del Repetidor (Local ó Multisitio) El repetidor puede establecer la comunicación digital de manera local o activando el sistema Multisitio dependiendo de lo siguiente: RAN REPETIDOR NXR-700 / 800 Mutli Tabla RAN # 1 (25) RAN # 2 (16) REPETIDOR NXR-700 / 800 Mutli Tabla RAN # 1 (25) RAN # 2 (18) Comunicación Multisitio RAN 25 Conexión IP Train License OEMs Emission Masks Baud Charts BER DIGITAL RAN 25 MULTISITIO DIGITAL RAN 16 LOCAL DIGITAL RAN 18 LOCAL DIGITAL RAN 25 MULTISITIO Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Configuración de un Sistema Convencional

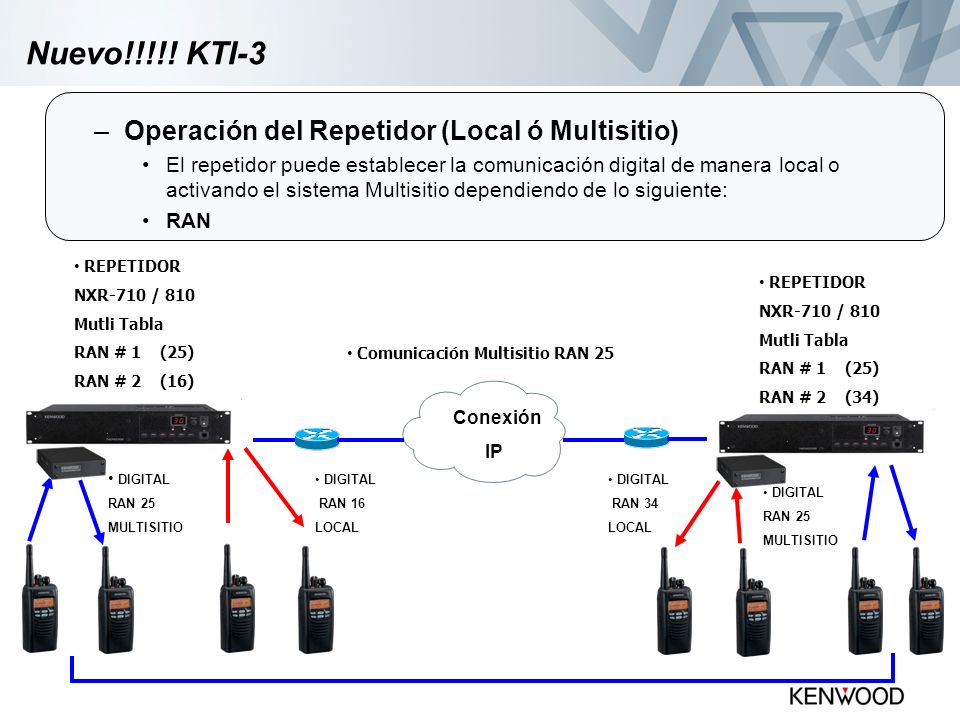

Nuevo!!!!! KTI-3 Operación del Repetidor (Local ó Multisitio)
El repetidor puede establecer la comunicación digital de manera local o activando el sistema Multisitio dependiendo de lo siguiente: RAN REPETIDOR NXR-710 / 810 Mutli Tabla RAN # 1 (25) RAN # 2 (16) REPETIDOR NXR-710 / 810 Mutli Tabla RAN # 1 (25) RAN # 2 (34) Comunicación Multisitio RAN 25 Conexión IP Train License OEMs Emission Masks Baud Charts BER DIGITAL RAN 25 MULTISITIO DIGITAL RAN 16 LOCAL DIGITAL RAN 34 LOCAL DIGITAL RAN 25 MULTISITIO

Nuevo!!!!! KTI-3 Tipos de llamadas que se pueden realizar
Llamada selectiva, Grupo, General GPS (Utilizando central con software FLAV.3.0G Mensajes de texto Conexión Internet IP Conexión Internet IP Router Acces Point Cable Cruzado Router Acces Point Cable Cruzado

Nuevo!!!!! KTI-3 COMPATIBILIDAD
SE PUEDE INCORPORAR A SISTEMAS IP EXISTENTES CON REPETIDORES NXR-700/800 ¡INCLUSO REPETIDORES DE BANDA UHF CON REPETIDORES DE BANDA VHF Y VICEVERSA! NXR-710 (VHF) Conexión IP NXR-800 (UHF) NXR-810 (UHF) NXR-700 (VHF)

Modo Troncal Digital NEXEDGETM Digital Trunking
Acceso Rápido / Hoy en día pocos usuarios requieren sistemas convencionales Aumenta la capacidad de llamadas simultaneas vía trunking Capacidad de llamadas mejorada Privilegios de acceso al Sistema y mejoras de seguridad (validación en el sistema por número de serie electrónico) Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Modo Digital Troncal Acceso Rápido de Canal Mejora la eficacia
Selección automática de canal libre por medio de un canal de control Mejora la eficacia Los usuarios comparten todos los canales del sitio Reduce los tiempos de canal ocupado en las horas pico Capacidad de canales por sitio Los sitios pueden ser configurados empezando por 2 canales hasta un máximo de 30 canales por sitio Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Modo Digital Troncal Transmisión Trunking
Un canal de trafico (CT) es adquirido cada vez que se presiona el PTT y este canal es liberado al soltar el PTT Beneficio: Los recursos del sistema son liberados entre cada transmisión y permite el acceso a otros usuarios Administración del Sistema Un CT es adquirido cada vez que se presiona el PTT y es se mantiene hasta que alguna unidad del grupo responda. Si después de pasar el tiempo de Hold time ninguna unidad responde el canal es liberado Beneficio: Menos conversaciones ininterrumpidas. Contra: Menos recursos del libres para otras llamadas. NXDN Digital Air Interface XYZ Trunking ESN Validation Over-the-Air Caller ID Priority Call Levels Emergency Call Call Queuing Remote Monitor, Check & Inhibit Status & Text Messages GPS Location Encryption Options Trunked IP Network Convertible 255 204 Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

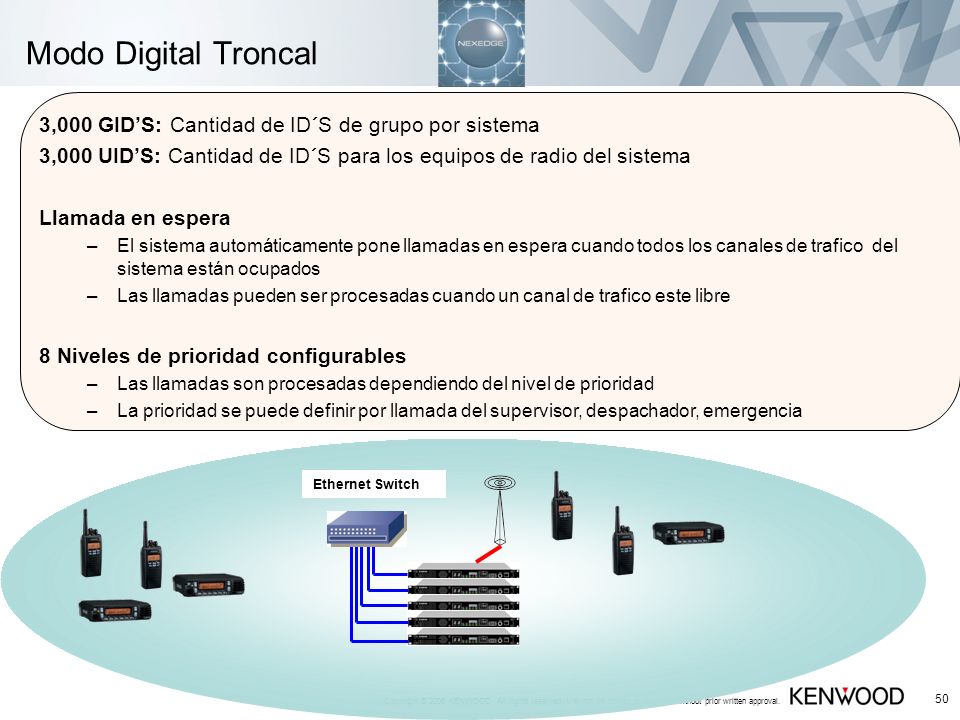

Modo Digital Troncal 3,000 GID’S: Cantidad de ID´S de grupo por sistema 3,000 UID’S: Cantidad de ID´S para los equipos de radio del sistema Llamada en espera El sistema automáticamente pone llamadas en espera cuando todos los canales de trafico del sistema están ocupados Las llamadas pueden ser procesadas cuando un canal de trafico este libre 8 Niveles de prioridad configurables Las llamadas son procesadas dependiendo del nivel de prioridad La prioridad se puede definir por llamada del supervisor, despachador, emergencia NXDN Digital Air Interface XYZ Trunking ESN Validation Over-the-Air Caller ID Priority Call Levels Emergency Call Call Queuing Remote Monitor, Check & Inhibit Status & Text Messages GPS Location Encryption Options Trunked IP Network Convertible 255 204 Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

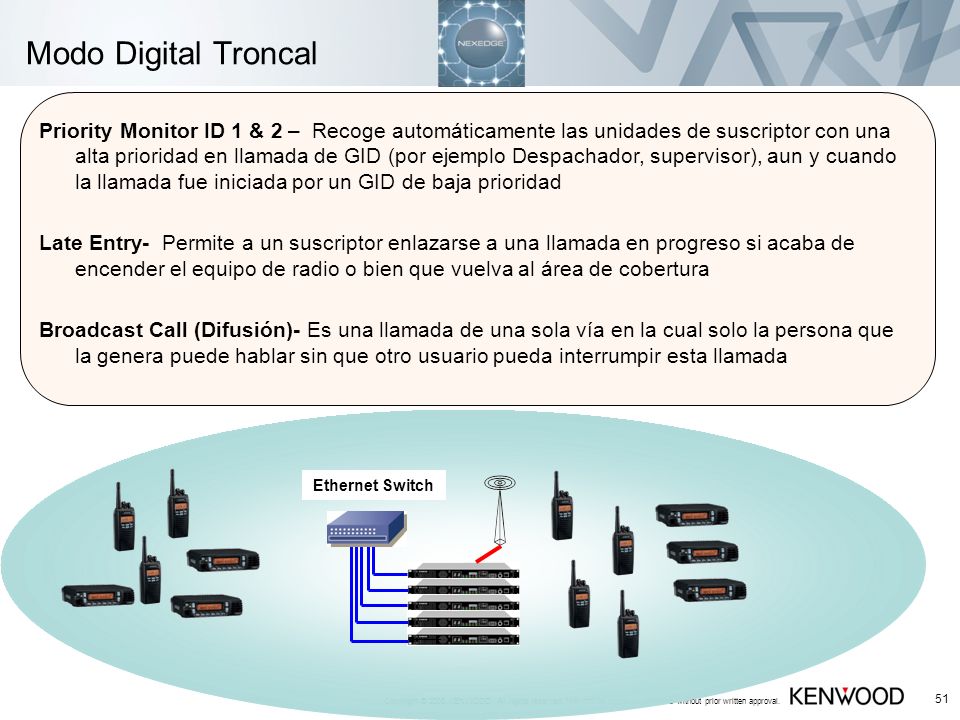

Modo Digital Troncal Priority Monitor ID 1 & 2 – Recoge automáticamente las unidades de suscriptor con una alta prioridad en llamada de GID (por ejemplo Despachador, supervisor), aun y cuando la llamada fue iniciada por un GID de baja prioridad Late Entry- Permite a un suscriptor enlazarse a una llamada en progreso si acaba de encender el equipo de radio o bien que vuelva al área de cobertura Broadcast Call (Difusión)- Es una llamada de una sola vía en la cual solo la persona que la genera puede hablar sin que otro usuario pueda interrumpir esta llamada Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

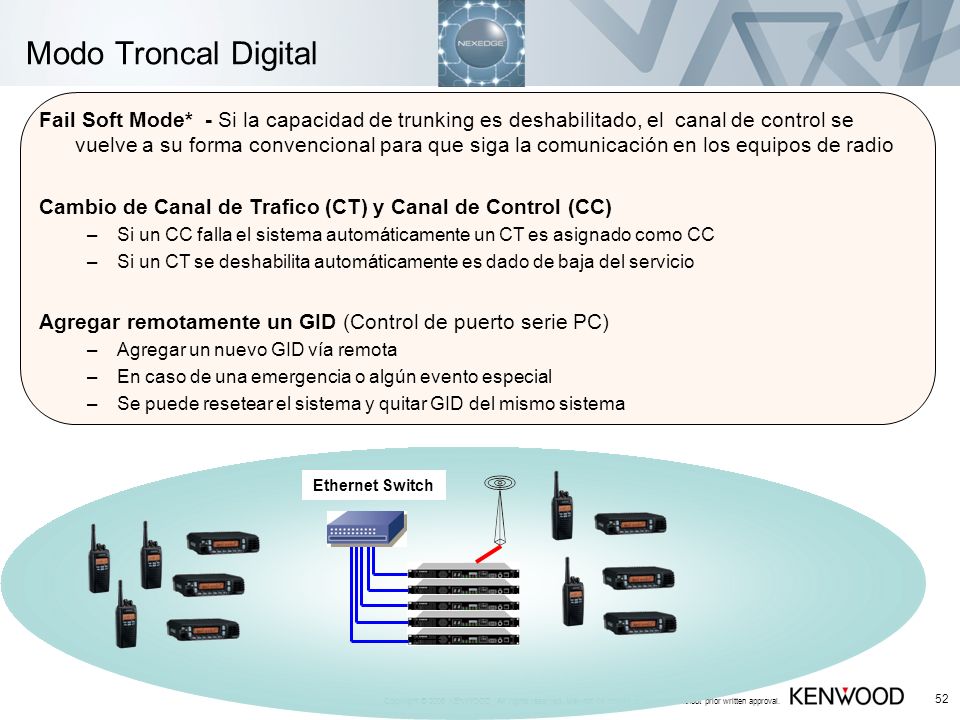

Modo Troncal Digital Fail Soft Mode* - Si la capacidad de trunking es deshabilitado, el canal de control se vuelve a su forma convencional para que siga la comunicación en los equipos de radio Cambio de Canal de Trafico (CT) y Canal de Control (CC) Si un CC falla el sistema automáticamente un CT es asignado como CC Si un CT se deshabilita automáticamente es dado de baja del servicio Agregar remotamente un GID (Control de puerto serie PC) Agregar un nuevo GID vía remota En caso de una emergencia o algún evento especial Se puede resetear el sistema y quitar GID del mismo sistema Ethernet Switch Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Multi-Site IP Networks

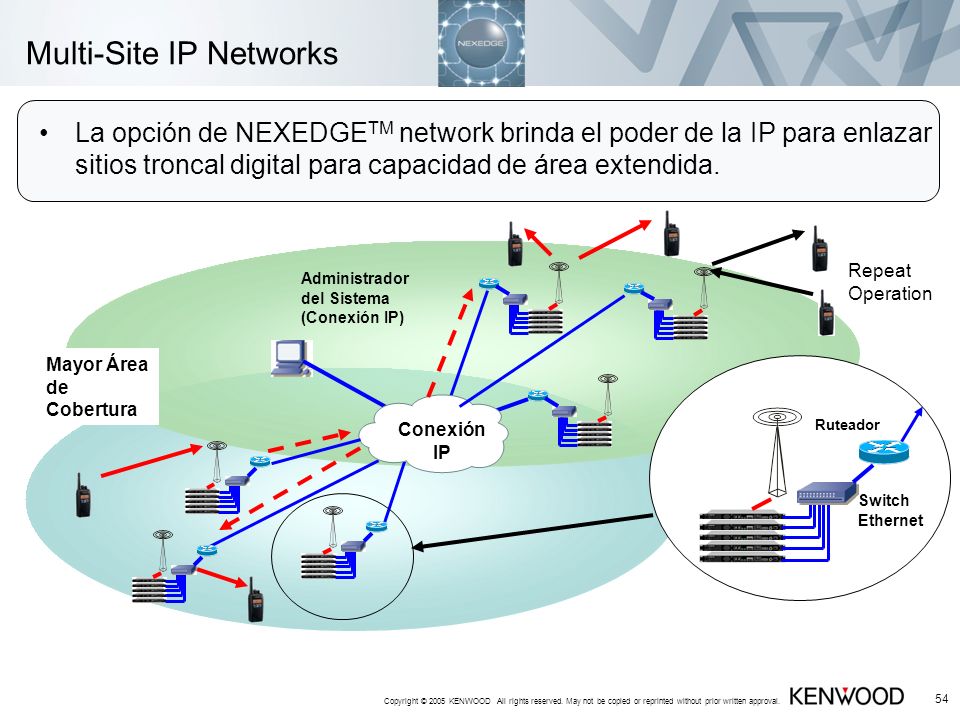

La opción de NEXEDGETM network brinda el poder de la IP para enlazar sitios troncal digital para capacidad de área extendida. Repeat Operation Administrador del Sistema (Conexión IP) Mayor Área de Cobertura Ruteador Conexión IP Switch Ethernet Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

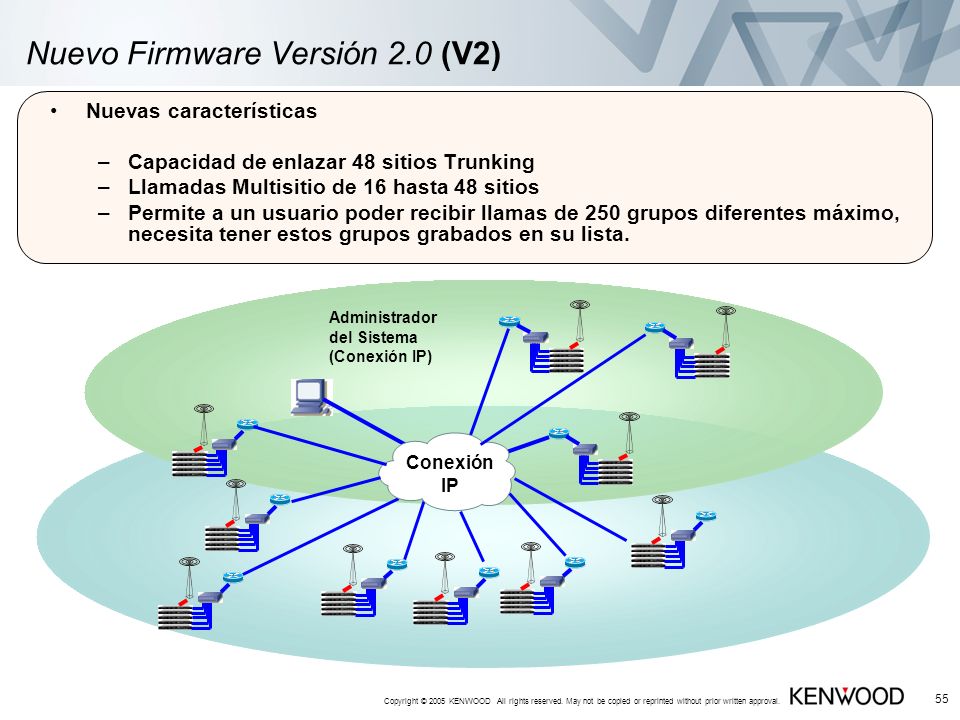

Nuevas características Capacidad de enlazar 48 sitios Trunking Llamadas Multisitio de 16 hasta 48 sitios Permite a un usuario poder recibir llamas de 250 grupos diferentes máximo, necesita tener estos grupos grabados en su lista. Conexión IP Administrador del Sistema (Conexión IP) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

48 Network Capacity Enlace de múltiples sitios en una network 48 network Para coberturas locales, regionales, estatales, nacionales Conexión IP Ruteador Switch Ethernet Administrador del Sistema (Conexión IP) FAQ 1 network only- cannot link networks together Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Conectividad LAN/WAN El sistema puede ser escalable mediante el uso de enlaces de microondas licenciados, líneas dedicadas ó una red inalámbrica. Off-the-Shelf 10/100 Base-T Ethernet Switching & Routers Uso equipo de alta velocidad Ethernet (10 / 100 Base-T Ethernet) No requiere uso de harware adicional para el manejo de audio Virtual Private Network- Ruteo inter sitio o multisitio compatible con enlaces virtuales VPN o cualquier enlace IP. Administrador del Sistema (Conexión IP) Ruteador Conexión IP Switch Ethernet Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Requiere un nivel mayor?
NEXEDGE Bridge Multi-System Networking Link Características Principales: 8 Networks Conecte hasta un total de 8 sitios trunking independientes o bien redes trunking multisitio, todo en una misma red 100 llamadas de grupo/ intercambio de hasta 1000 conjuntos. Soporta hasta 100 llamadas de grupo simultaneas entre toda la red. El bridge permite registrar 1000 ID de grupo para las 8 redes.

Mensajes de texto short/long
El bridge es capaz de manejar a través de toda la red mensajería corta y larga por lo que las terminales cuentan con esta importante herramienta. Interoperabilidad El KPG-157SB permite que sistemas de diferentes frecuencias operen perfectamente entre si. Configuración remota con distintos niveles de acceso. El bridge puede ser configurado a través del web browser permitiendo dar mantenimiento desde cualquier locación con una conexión IP. Multiples niveles de acceso esta disponibles para los administradores.

OTAP .- Programación vía aire (OVER THE AIR PROGRAMMING)
NEXEDGE Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Operación OTAP OTAP permite al usuario de un sistema digital NEXEDGE poder cambiar la programación vía aire de un radio o grupo de radios cuando no pueda disponer de los radios físicamente y necesite hacer cambios de programación en campo. Esto es posible utilizando el software para la programación vía aire KPG-150AP. Una estación base (radio móvil o portátil) conectado a una PC para mandar la programación a los radios en campo. KPG-150AP Radio Base Operación KPG-150AP Operación Radio Base SISTEMA Operación de Sistema Operación de Radios Objetivo Radio objetivo Radio objetivo Operación OTAP Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Gestiona hasta 100, 000 unidades
Características OTAP El software KPG-150AP permite conectar arriba de 15 radios por puerto serial. Gestiona hasta 100, 000 unidades Puede cambiar total o parcialmente la programación de las unidades Cambia todo el archivo FPU.dat (excepto el UID de NXDN) - Analógico, NXDN, Sitios Roaming, LTR, NXDN trunking - Señalización NXDN y Fleetsync, lista de ID`S, lista de Grupos, lista de mensajes (status), envío de nombre del radio al aire OAA - Compatible con todos los radios NEXEDGE - NX-200/210/220/300/320/410/700/800/900 Es necesario operar de manera digital NXDN para transferir a programación Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Como funciona? OTAP KPG-150AP.- Trabaja con los archivos del los software KPG-111DK y KPG-141DK Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

KPG-150AP.-Arrastra y pega el archivo del radio que necesitas enviar
¿Como funciona? OTAP KPG-150AP.-Arrastra y pega el archivo del radio que necesitas enviar Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

KPG-150AP.-Selecciona el radio que se va programar
¿Como funciona? OTAP KPG-150AP.-Selecciona el radio que se va programar Validación del Número de serie Electrónico y cambio del nombre enviado al aire Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

KPG-150AP.-Metodo de reactivación
¿Como funciona? OTAP KPG-150AP.-Metodo de reactivación Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

KPG-150AP.-Listo para programar
¿Como funciona? OTAP KPG-150AP.-Listo para programar Click para iniciar Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Como funciona? OTAP KPG-150AP.-Listo

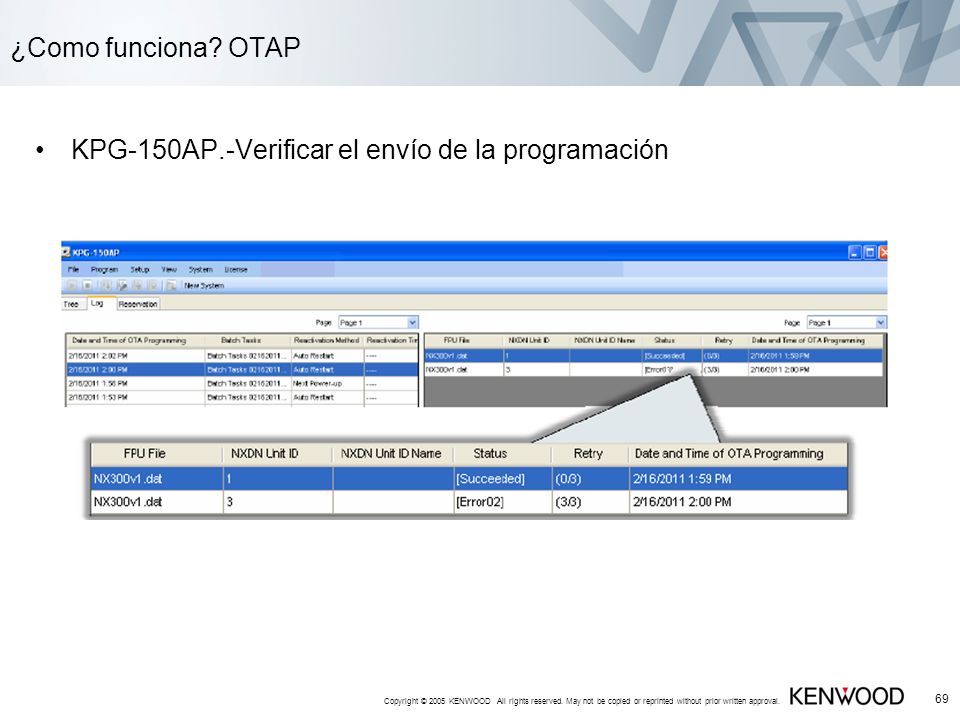

KPG-150AP.-Verificar el envío de la programación
¿Como funciona? OTAP KPG-150AP.-Verificar el envío de la programación Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Como funciona? OTAP KPG-150AP.-Solo transfieres la información que necesitas si necesitas cambiar un parámetro solo debes hacer un click en Startup FPU para acceso al software de programación KPG-111DK Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

OTAP.- ¿Qué no puedo enviar?
No Mucho No puedo cambiar el UID (Número de ID) NXDN de la unidad No puedo cambiar el Firmware No se puede leer la información del radio Toda la información de ser enviada por canales digitales (No en forma analógica FM) Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Envío de Imágenes NEXEDGE

Componentes del Sistema
Estación de monitoreo.- Se compone de radio móvil digital (NX-700/800HK), codificador de imagen (KVT-11) y cámara ò domo fijo. Estación Base.- Se compone de radio móvil digital (NX-700/800HK), software para monitoreo de imágenes (KAS-11) y PC Estación de Monitoreo Estación Base Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Operación del Sistema Estación de monitoreo.- Recibe los comandos vía radio para enviar la imagen capturada o almacenada en su memoria (8MB) a la estación base, la estación de monitoreo se puede encontrar en cualquier lugar incluso en otro estado gracias a las coberturas que ofrecen los sistema multisitio IP de NEXEDGE Estación base.- Equipada con una PC y software KAS-11, manda comandos para recibir imágenes de una o varias estaciones de monitoreo, tiene la capacidad de almacenamiento de imágenes. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

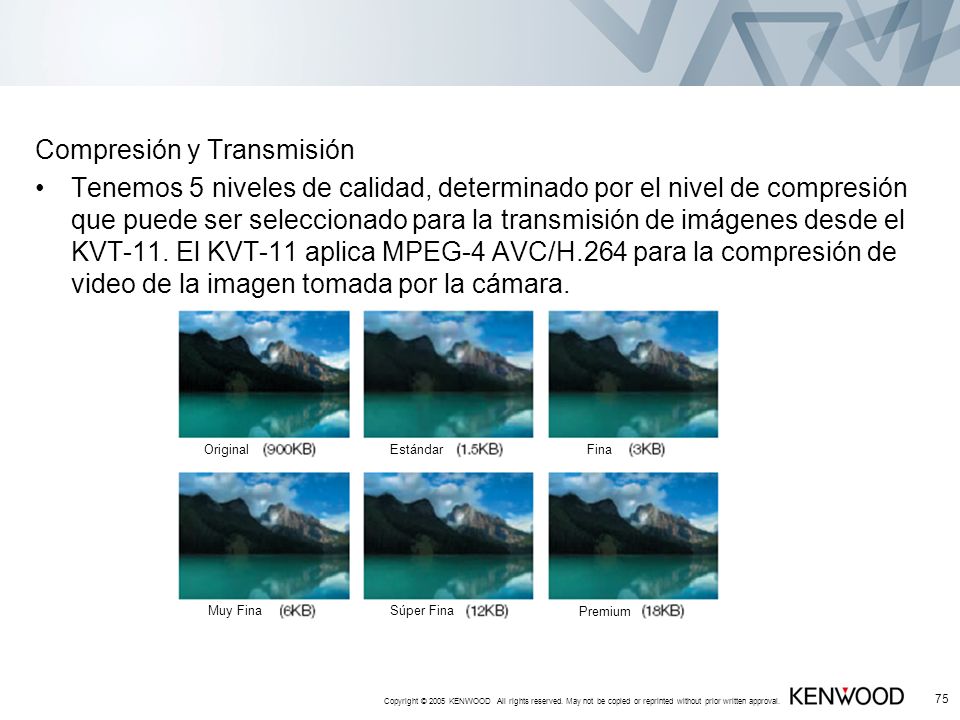

Compresión y Transmisión
Tenemos 5 niveles de calidad, determinado por el nivel de compresión que puede ser seleccionado para la transmisión de imágenes desde el KVT-11. El KVT-11 aplica MPEG-4 AVC/H.264 para la compresión de video de la imagen tomada por la cámara. Original Estándar Fina Muy Fina Súper Fina Premium Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Tiempo de transferencia
La alta compresión disminuye una rápida transferencia. Y gracias a la capacidad de transferencias de datos de los radios NEXEDGE las imágenes son transmitidas aproximadamente 3.6kbps (12.5kHz) y 1.8kbps (6.25kHz). Tiempo de Transferencia (sec.) Calidad de Imagen Premium Súper Fino Muy Fino Fino Estándar Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Software RADIO TRACKER
CARACTERíSTICAS : Localización de radios mediante requisición de posición inteligente Descripción de la unidad reportada Crear Geocercas Límites de velocidad Puntos de interés Historial de cada unidad Street View Base de datos detallada de cada uno de los equipos de la flota La localización se puede realizar de varias formas: por medio del PTT-ID, llamada de emergencia, por poleo de flota, localización por unidad Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 77 77

SOFTWARE DE ADMINISTRACIÓN

FLAV 3.0 Esta nueva versión de software para localización y despacho cubre las necesidades que demanda el mercado actual no limita el alcance de cubertura para envió de mensajes aprovechando la infraestructura de tecnologías existentes (telefonía celular/ internet) y complementándolas a los equipos de radio analógicos (Fleetsync) y digitales (NXDN) KENWOOD o ICOM). Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

FLAV 3.0 • Geocercas • 4 tipos de mapas:
Características: • Geocercas • 4 tipos de mapas: • Alertas por exceso de velocidad - Relieve. • Alertas por entrada/salida de geocercas - Callejero. • Activación de salidas de relevador (4) - Satélite. • Bitácora de eventos - Hibrido. • Bitácora grafica de localizaciones • 3 tipos de localizaciones diferentes: • Vista a nivel de calle - Vía PTT (1). • Alertas enviadas por correo electrónico y/o SMS (5) - Especifica. - Automática (2). • Manejo de cuentas de usuario • Modulo de administración con características de (3): • Envió de mensajes, activación de relevador, y uso de funciones de Radio Kill - Llamada selectiva. desde celular (6) - Mensaje de status. - Mensaje personalizado. - Radio Kill. - Radio Espía. • Manejo de historiales y recorridos • Modulo de emergencia • Puntos de interés

FLAV 3.0 Requerimientos: • Compatible con Windows XP, Windows Vista y Windows 7. KENWOOD Digitales • 2 GB de memoria RAM. • Radio Base: NX-700/800/900, NX-720/820/920. • JAVA. • Remotos: NX-700/800/900 Antena GPS: GM-158-D25. • MYSQL como motor de base de datos. NX-720/820/920 Antena GPS: GM-158-D15. • Apache Tomcat. • Remotos: NX-200/300 Micrófono GPS: KMC-47GPS. • Mozilla Firefox, Google Chrome. • Remotos: NX-220/320, NX-240/340 Micrófono GPS: KMC-48GPS. • Conexión permanente a internet de Banda Ancha. • Contratación de IP publica fija. Señalizaciones: • FleetSync (Kenwood). • NXDN (ICOM y Kenwood). Radios Análogos compatibles: • Radio Base: TK-7180/ 8180K. TK-7360/ 8360K (requiere SKRR-360PC). • Remotos: TK-7302/ 8302/ 7360 Antena GPS: GM-158-DB15 (no requiere arnés). • Remotos Móviles: Serie 80, 150, 160 o 180 Antena GPS: GM-158-DB25. • Remotos Portátiles: 2312/ 3312, 2360/3360, 2170/3170, 2402/3402, Antena GPS: KMC-48-GPS. .

DVRRADIOALERT DVR - Radio Alert
Sistema de alertas para interconectar DVR con sistemas de radio KENWOOD y ICOM además de telefonía celular. Características: • Envió de alertas por Radio, Correo y SMS. • Alertas de radio ya sea por llamada selectiva o mensaje personalizado. • Alertas de radio a un radio en especifico, un grupo o aviso general. • Soporta sistemas FleetSync, IDAS y NEXEDGE. • Fácil instalación. Requerimientos: • Compatible con Windows XP, Windows Vista y Windows 7. • 1 GB de memoría RAM. • JAVA. • Conexión a internet. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

RADIO E-MAIL Radio e-mail.
Sistema para envió y recepción de correos electrónicos directamente de radios ICOM y KENWOOD. Características: • Envió y recepción de en su radio. • Capacidad de deshabilitar/ habilitar radios desde su cuenta de correo. • Soporta sistemas Fleet Sync, IDAS y NEXEDGE. • Fácil instalación. Requerimientos: • Compatible con Windows XP, Windows Vista y Windows 7. • 1 GB de memoria RAM. • JAVA. • Conexión a internet. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

RAR (Radio Audio Recorder)

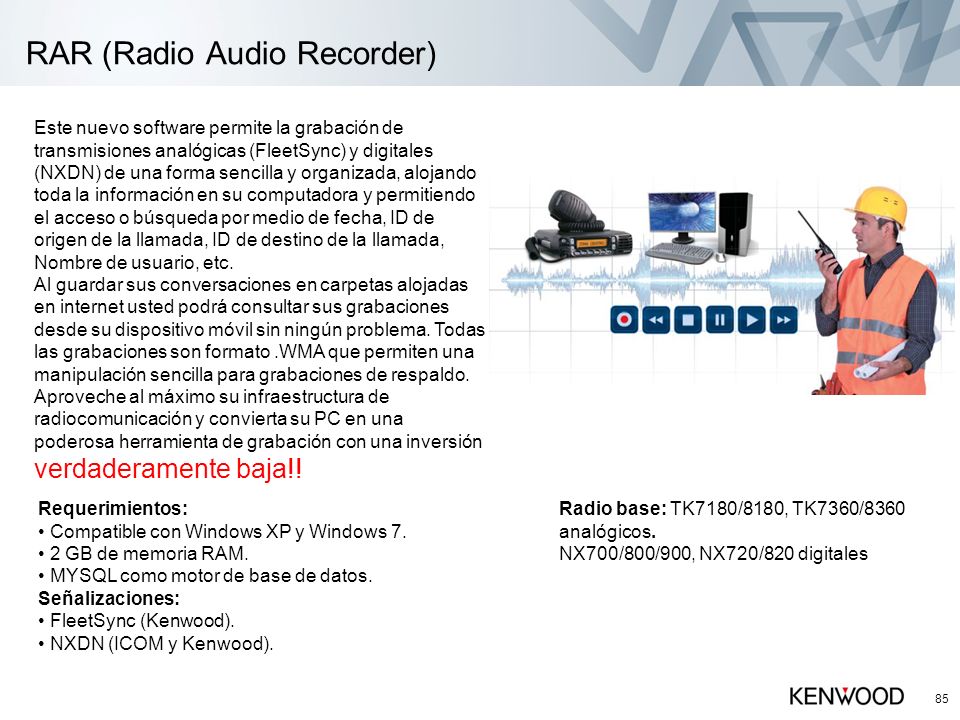

Este nuevo software permite la grabación de transmisiones analógicas (FleetSync) y digitales (NXDN) de una forma sencilla y organizada, alojando toda la información en su computadora y permitiendo el acceso o búsqueda por medio de fecha, ID de origen de la llamada, ID de destino de la llamada, Nombre de usuario, etc. Al guardar sus conversaciones en carpetas alojadas en internet usted podrá consultar sus grabaciones desde su dispositivo móvil sin ningún problema. Todas las grabaciones son formato .WMA que permiten una manipulación sencilla para grabaciones de respaldo. Aproveche al máximo su infraestructura de radiocomunicación y convierta su PC en una poderosa herramienta de grabación con una inversión verdaderamente baja!! Requerimientos: • Compatible con Windows XP y Windows 7. • 2 GB de memoria RAM. • MYSQL como motor de base de datos. Señalizaciones: • FleetSync (Kenwood). • NXDN (ICOM y Kenwood). Radio base: TK7180/8180, TK7360/8360 analógicos. NX700/800/900, NX720/820 digitales

KPG-149RM Monitoreo de Sitios Remotos

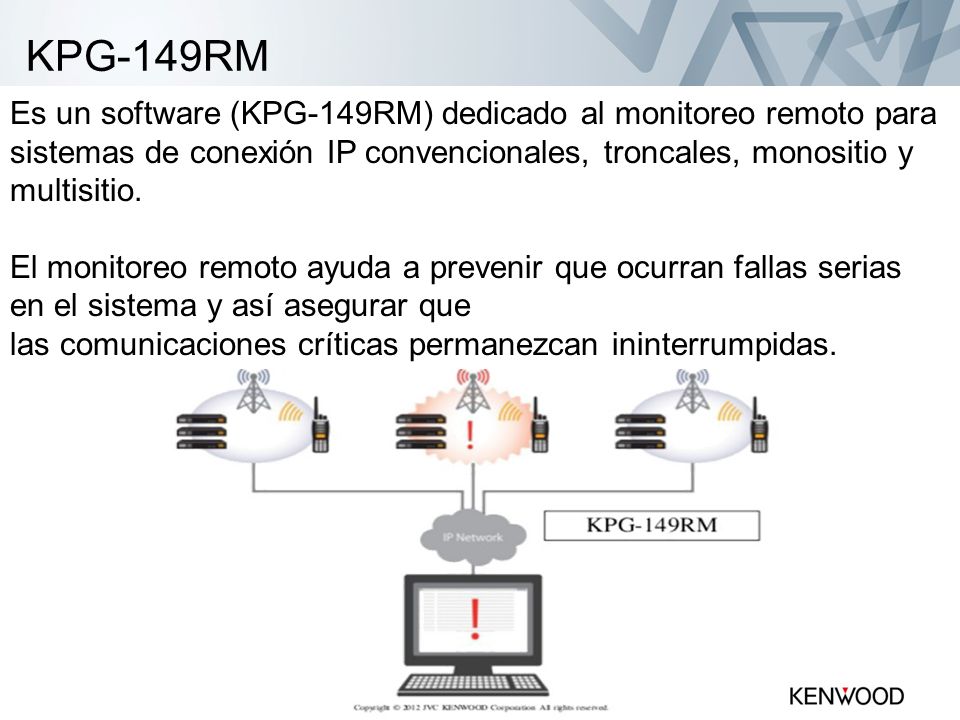

KPG-149RM Es un software (KPG-149RM) dedicado al monitoreo remoto para sistemas de conexión IP convencionales, troncales, monositio y multisitio. El monitoreo remoto ayuda a prevenir que ocurran fallas serias en el sistema y así asegurar que las comunicaciones críticas permanezcan ininterrumpidas. 87

KPG-149RM También puede establecer un tono de alarma cuando sucede alguna situación en cualquiera de los repetidores del sistema. 88

AMPLIAMENTE COMPROBADO..!!
Alcance de un Sistema Flexibilidad AMPLIAMENTE COMPROBADO..!! Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Kenwood siempre a conectado a la gente a través del sonido.
Escuchando el futuro Kenwood siempre a conectado a la gente a través del sonido. Ahora queremos ampliar el sonido del mundo de formas que solamente Kenwood puede, escuchando nuestros clientes y el pulso de la era que viene mientras que nos dirigimos hacia un futuro compartiendo el descubrimiento, la inspiración y disfrutándolo. Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Por su atención.. Gracias !!
