Trabajo, Energía y Potencia

Presentación del tema: "Trabajo, Energía y Potencia"— Transcripción de la presentación:

1 Trabajo, Energía y Potencia
Actividades de cierre

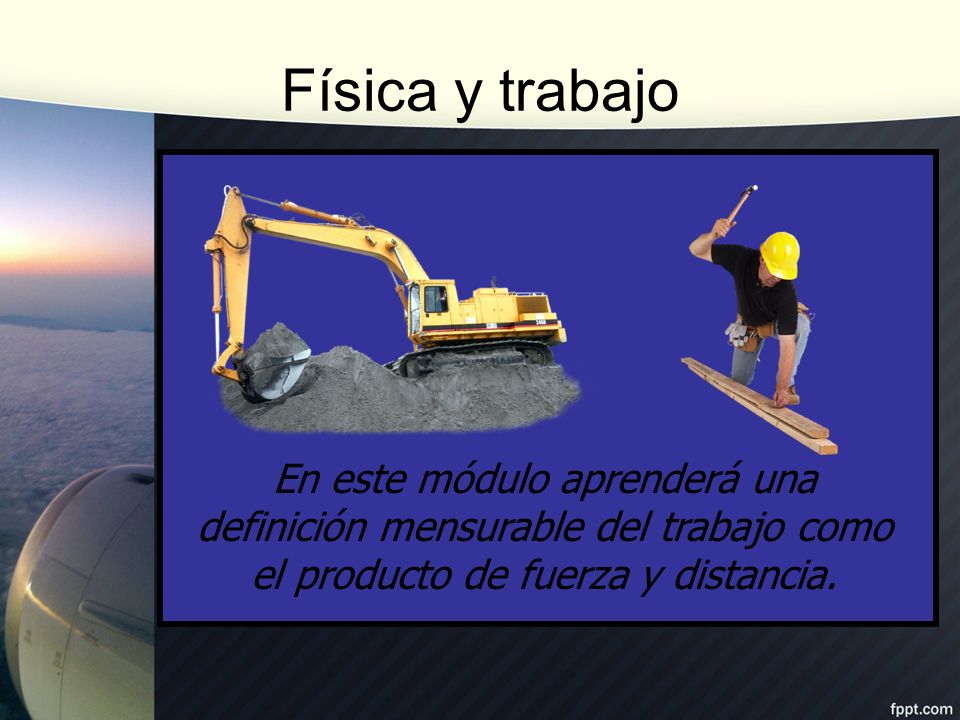

2 Física y trabajo En este módulo aprenderá una definición mensurable del trabajo como el producto de fuerza y distancia.

3 Objetivos: Después de completar este módulo, deberá:
Describir el trabajo en términos de fuerza y desplazamiento, usando la definición del producto escalar. Resolver problemas que involucren el concepto de trabajo. Distinguir entre el trabajo resultante y el trabajo de una sola fuerza.

4 Tres cosas son necesarias para la realización de trabajo:
F q x Debe haber una fuerza aplicada F. Debe haber un desplazamiento x. La fuerza debe tener componente a lo largo del desplazamiento.

5 Si una fuerza no afecta al desplazamiento, no realiza trabajo.
La fuerza F que ejerce el hombre sobre la maceta realiza trabajo. F La Tierra ejerce una fuerza W sobre la maceta, pero no trabajo aun cuando haya desplazamiento. W

6 trabajo = componente de fuerza X desplazamiento
Definición de trabajo El trabajo es una cantidad escalar igual al producto del desplazamiento x y el componente de la fuerza Fx en la dirección del desplazamiento. trabajo = componente de fuerza X desplazamiento Trabajo = Fx x

7 Trabajo positivo o efectivo
x La fuerza F contribuye al desplazamiento x. Ejemplo: Si F = 40 N y x = 4 m, entonces Trabajo = (40 N)(4 m) = 160 Nm Trabajo = 160 J 1 Nm = 1 Joule (J)

8 Trabajo negativo o de fricción
x La fuerza de fricción f se opone al desplazamiento. Ejemplo: Si f = -10 N y x = 4 m, entonces Trabajo = (-10 N)(4 m) = - 40 J Trabajo = - 40 J

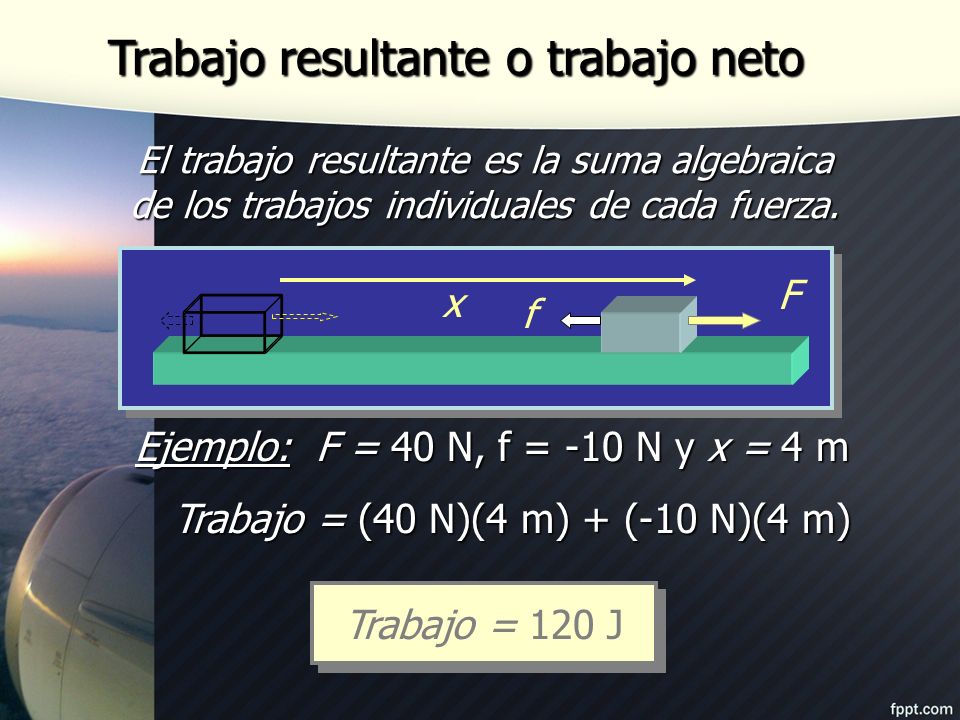

9 Trabajo resultante o trabajo neto
El trabajo resultante es la suma algebraica de los trabajos individuales de cada fuerza. F x f Ejemplo: F = 40 N, f = -10 N y x = 4 m Trabajo = (40 N)(4 m) + (-10 N)(4 m) Trabajo = 120 J

10 Trabajo resultante (Cont.)
El trabajo resultante también es igual a la fuerza RESULTANTE. 40 N 4 m -10 N Ejemplo: Trabajo = (F - f) x Trabajo = ( N)(4 m) Trabajo = 120 J

11 Trabajo de una fuerza a un ángulo
x = 12 m F = 70 N 60o Trabajo = Fx x Trabajo = (F cos ) x Trabajo = (70 N) Cos 600 (12 m) = 420 J ¡Sólo el componente x de la fuerza realiza trabajo! Trabajo = 420 J

12 Procedimiento para calcular trabajo
1. Dibuje bosquejo y establezca lo que está dado y lo que se debe encontrar. Procedimiento para calcular trabajo 2. Dibuje diagrama de cuerpo libre y elija el eje x a lo largo del desplazamiento. Trabajo = (F cos ) x + F q x n mg x 3. Encuentre el trabajo de una sola fuerza a partir de la fórmula. 4. El trabajo resultante es trabajo de la fuerza resultante.

13 Nota: El trabajo es positivo pues Fx y x están en la misma dirección.

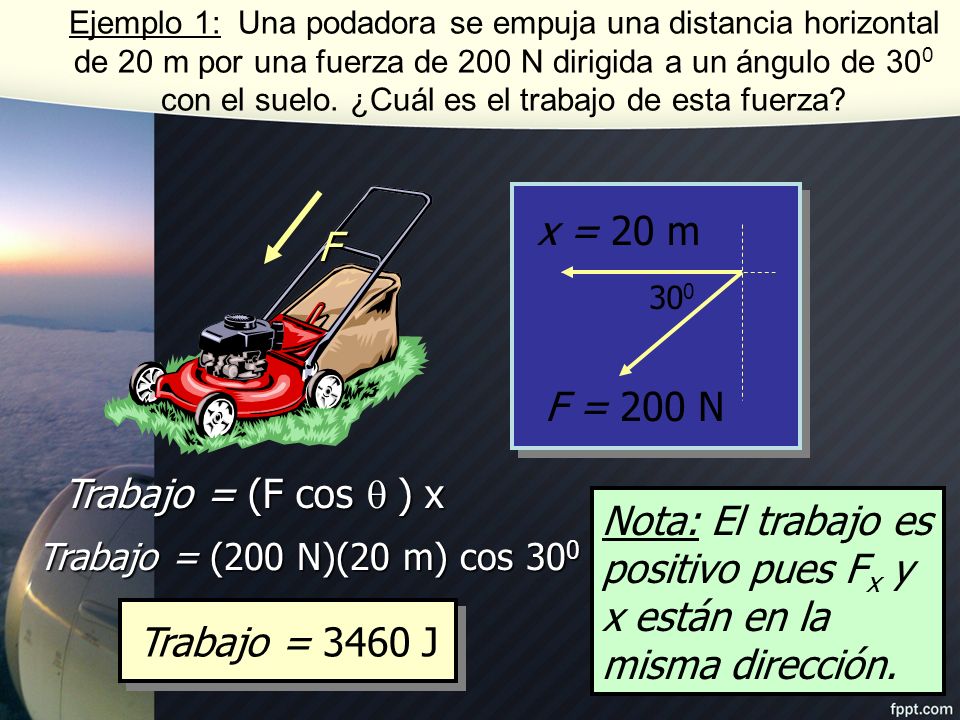

Ejemplo 1: Una podadora se empuja una distancia horizontal de 20 m por una fuerza de 200 N dirigida a un ángulo de 300 con el suelo. ¿Cuál es el trabajo de esta fuerza? 300 x = 20 m F = 200 N F Trabajo = (F cos q ) x Nota: El trabajo es positivo pues Fx y x están en la misma dirección. Trabajo = (200 N)(20 m) cos 300 Trabajo = 3460 J

14 n x P +x x mg 8 m P fk Trabajo = (F cos ) x

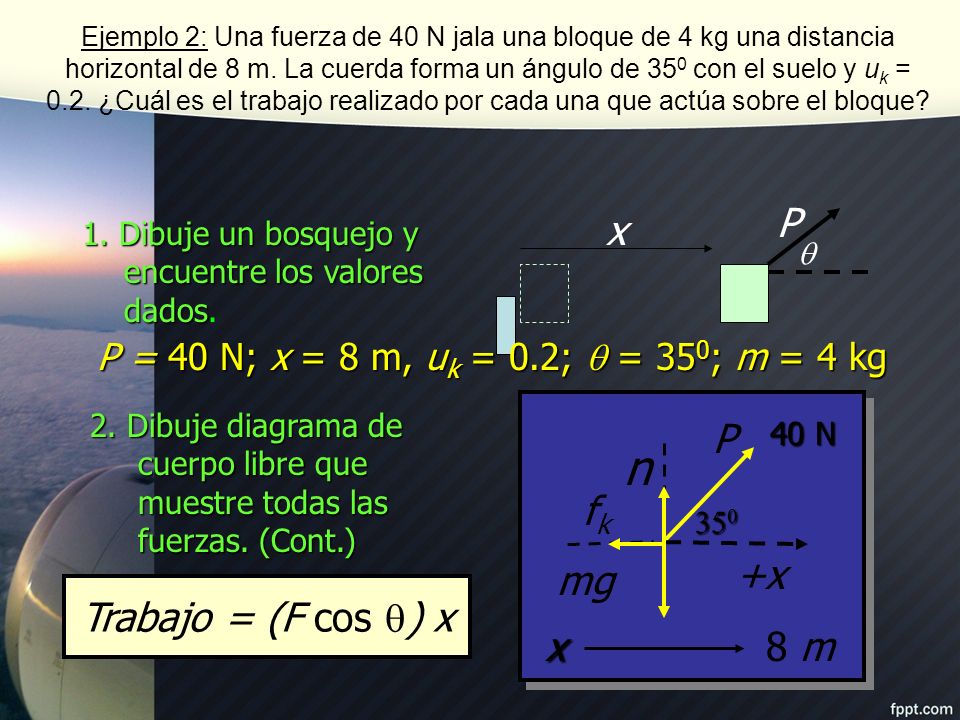

Ejemplo 2: Una fuerza de 40 N jala una bloque de 4 kg una distancia horizontal de 8 m. La cuerda forma un ángulo de 350 con el suelo y uk = 0.2. ¿Cuál es el trabajo realizado por cada una que actúa sobre el bloque? x P q 1. Dibuje un bosquejo y encuentre los valores dados. P = 40 N; x = 8 m, uk = 0.2; q = 350; m = 4 kg +x 40 N 350 x n mg 8 m P fk 2. Dibuje diagrama de cuerpo libre que muestre todas las fuerzas. (Cont.) Trabajo = (F cos ) x

15 Ejemplo 2 (Cont.): Encuentre el trabajo realizado por cada fuerza.
+x 40 N 350 x n W = mg 8 m P fk P = 40 N; x = 8 m, uk = 0.2; q = 350; m = 4 kg 4. Primero encuentre el trabajo de P. Trabajo = (P cos ) x TrabajoP = (40 N) cos 350 (8 m) = 262 J 5. Considere a continuación la fuerza normal n y el peso W. Cada una forma un ángulo de 900 con x, de modo que los trabajos son cero. (cos 900=0): TrabajoP = 0 Trabajon = 0

16 6. Luego encuentre el trabajo de la fricción.
Ejemplo 2 (Cont.): +x 40 N 350 x n W = mg 8 m P fk P = 40 N; x = 8 m, uk = 0.2; q = 350; m = 4 kg TrabajoP = 262 J Trabajon = TrabajoW = 0 Recuerde: fk = mk n 6. Luego encuentre el trabajo de la fricción. n + P cos 350 – mg = 0; n = mg – P cos 350 n = (4 kg)(9.8 m/s2) – (40 N)sen 350 = 16.3 N fk = mk n = (0.2)(16.3 N); fk = 3.25 N

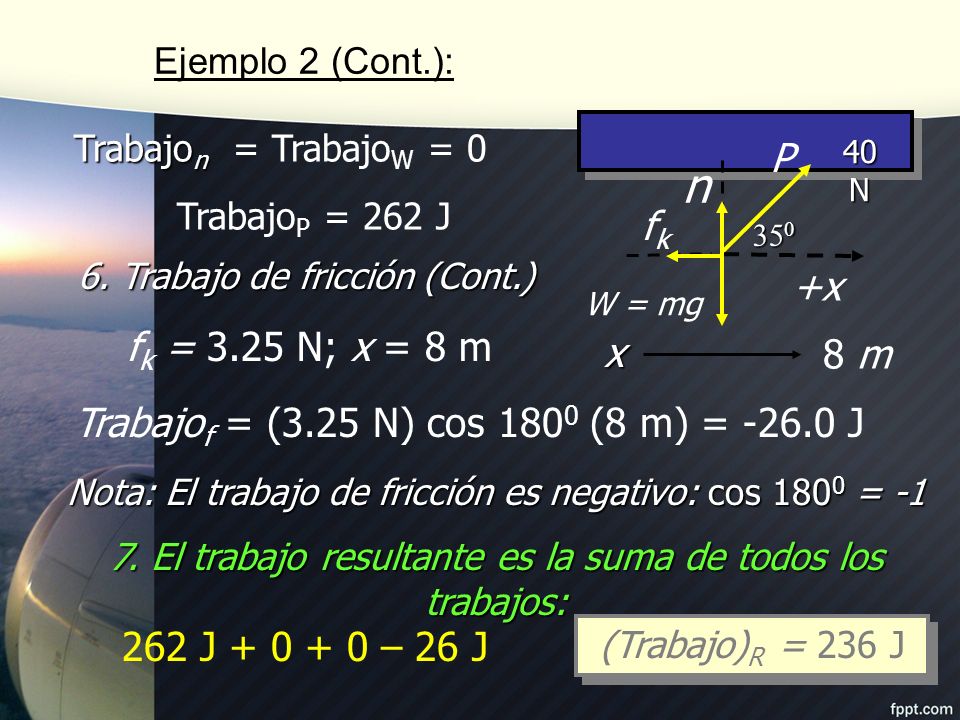

17 Ejemplo 2 (Cont.): +x 40 N 350 x n W = mg 8 m P fk TrabajoP = 262 J Trabajon = TrabajoW = 0 6. Trabajo de fricción (Cont.) fk = 3.25 N; x = 8 m Trabajof = (3.25 N) cos 1800 (8 m) = J Nota: El trabajo de fricción es negativo: cos 1800 = -1 7. El trabajo resultante es la suma de todos los trabajos: 262 J – 26 J (Trabajo)R = 236 J

18 Fuente: Física. Conceptos y aplicaciones. Editorial McGraw Hill
Fuente: Física. Conceptos y aplicaciones. Editorial McGraw Hill. 7ª edición
