1 Infografía - Placa Base
Daniela Paez Vega Javier Andrés Martá Martinez Paula Viviana Garces Quintero Jeisson Moises Ortiz Camacho

2 Bahías de expansión de memoria Terminales eléctricas

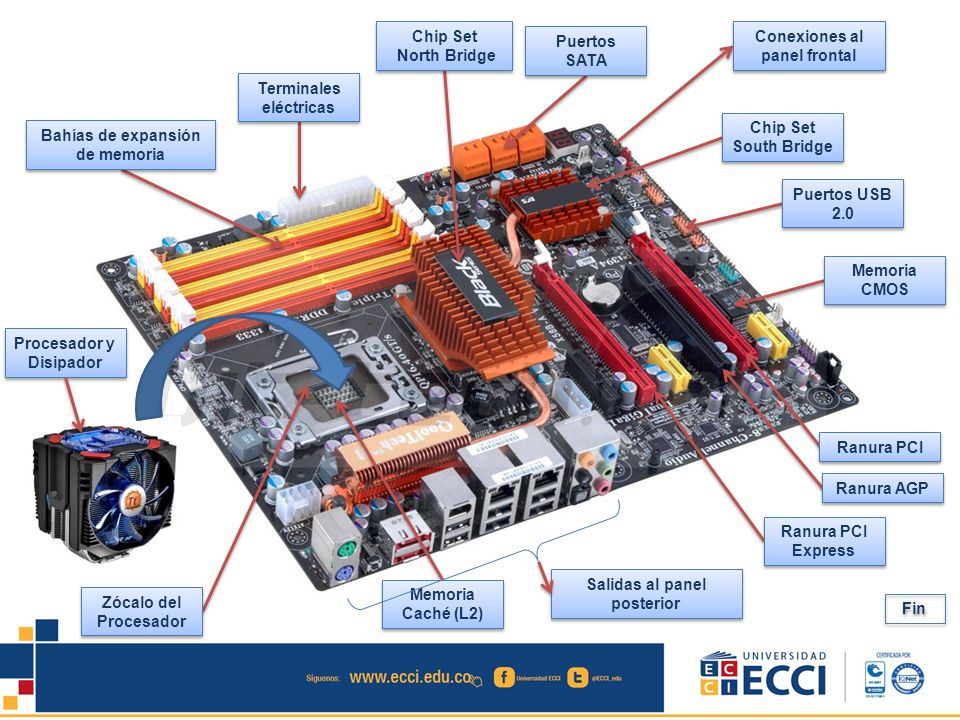

Zócalo del Procesador Memoria Caché (L2) Bahías de expansión de memoria Terminales eléctricas Salidas al panel posterior Chip Set South Bridge North Bridge Puertos SATA Puertos USB 2.0 Ranura PCI Ranura AGP Ranura PCI Express Procesador y Disipador Conexiones al panel frontal Memoria CMOS Fin

3 Procesador y Disipador
VOLVER Descripción El Procesador es el cerebro del computador ya que es el que dependiendo del tipo del procesador y su velocidad se obtendrá un mejor o peor rendimiento. El procesador es la principal fuente de vida del computador ya que es el que leda los movimientos de lo que puede hacer. El Disipador es un dispositiva metálico que se utiliza para mantener la temperatura del microprocesador en niveles óptimos ya que pose un ventilador es el que mantiene el freimiento de o la temperatura del procesador en un estado estable que esta ubicado encima de este. Jeisson Moises Ortiz Camacho Infografía – Placa Base Procesador y Disipador

4 Zócalo del procesador Descripción

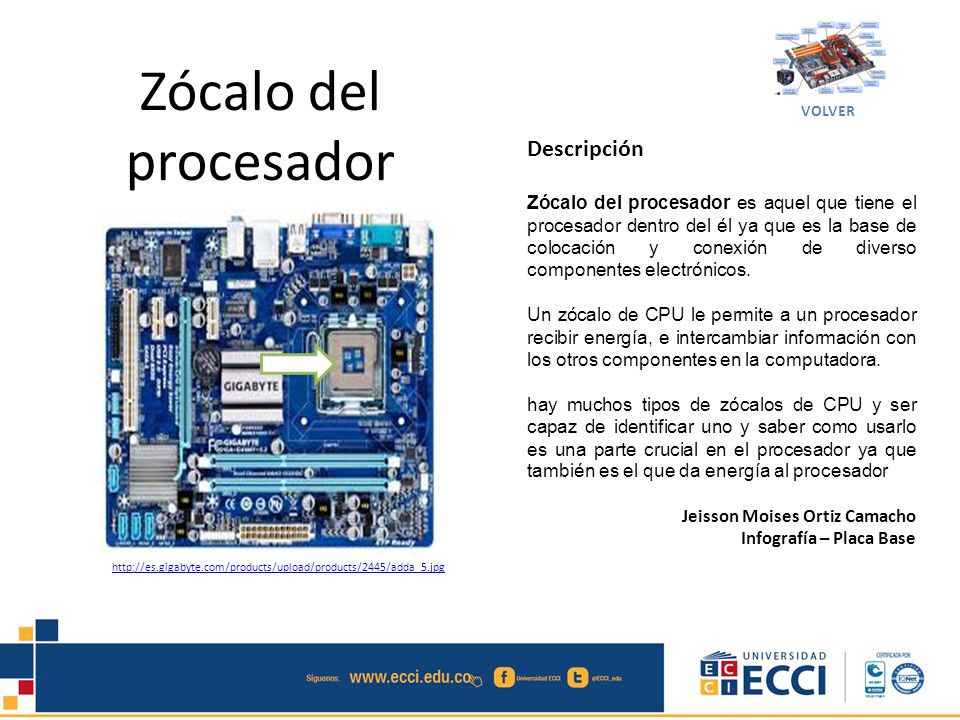

VOLVER Descripción Zócalo del procesador es aquel que tiene el procesador dentro del él ya que es la base de colocación y conexión de diverso componentes electrónicos. Un zócalo de CPU le permite a un procesador recibir energía, e intercambiar información con los otros componentes en la computadora. hay muchos tipos de zócalos de CPU y ser capaz de identificar uno y saber como usarlo es una parte crucial en el procesador ya que también es el que da energía al procesador Jeisson Moises Ortiz Camacho Infografía – Placa Base Zócalo del procesador

5 Memoria cache (L2) Descripción

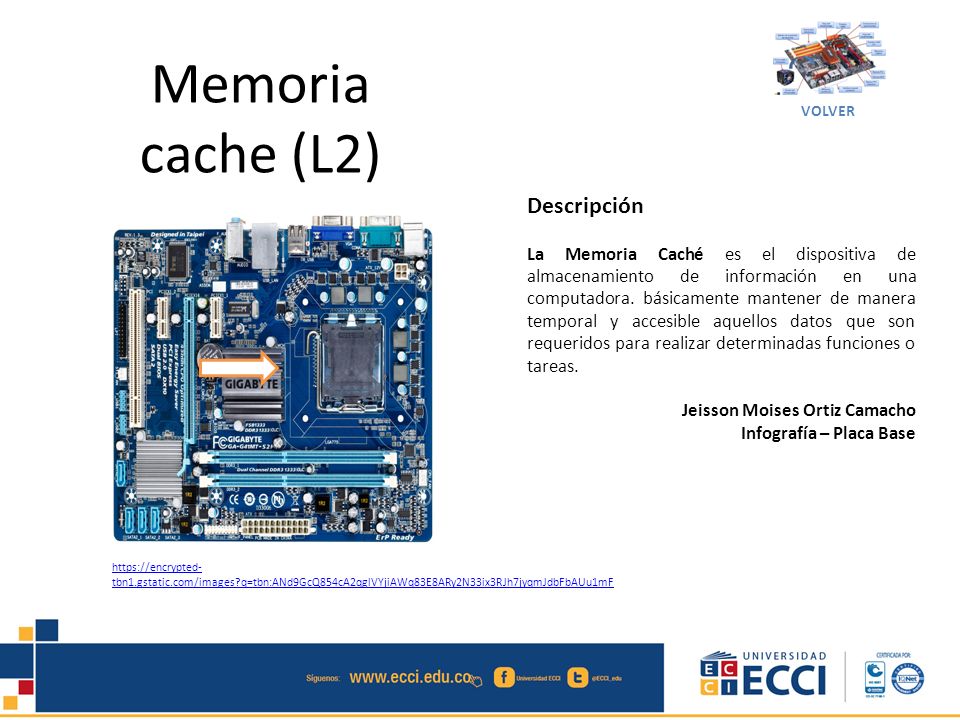

VOLVER Memoria cache (L2) Descripción La Memoria Caché es el dispositiva de almacenamiento de información en una computadora. básicamente mantener de manera temporal y accesible aquellos datos que son requeridos para realizar determinadas funciones o tareas. Jeisson Moises Ortiz Camacho Infografía – Placa Base

6 Terminales Eléctricas
VOLVER Terminales Eléctricas Descripción Las terminales eléctricas son las encargadas de suministrar la energía eléctrica para el buen funcionamiento de la placa base y los elementos que se alimentan atreves de ella. Se compone de un conector rectangular de 20 o 24 pines, dependiendo la versión (ATX 1.0 o 2.2). Javier Andrés Martá Martinez Infografía – Placa Base

7 Puertos SATA Descripción
VOLVER VOLVER Descripción “Serial Advanced Technology Attachment” SATA Es un puerto de conexión de disco duros que reemplazo el puerto IDE en los estándares ATA. Su tecnologia es compatible con la anterior, lo que permite no tener problemas de compatibilidad de los sistemas operativos . Es un puerto que trabaja en serie que tiene una velocidad de 150MBytes/seg hasta 300MBytes/seg en el actual tipo SATA2 Javier Andrés Martá Martinez Infografía – Placa Base Puertos SATA

8 Chip Set North Bridge Descripción
VOLVER Descripción El Chip Set North Bridge es un conjunto de circuitos integrados o conjunto de chips que están montados en la placa base , con el fin de determinar el desempeño general de la misma. Es el encargado de gestionar los componentes de la placa base, adecuar la velocidad del bus del sistema con la alta velocidad del microprocesador. Interviene en la forma en que el microprocesador interactúa con la memoria RAM, y la ranura AGP se denomina North Bridge por que esta ubicado en la parte superior de la placa base. Javier Andrés Martá Martinez Infografía – Placa Base Chip Set North Bridge

9 Chip Set South Bridge Descripción

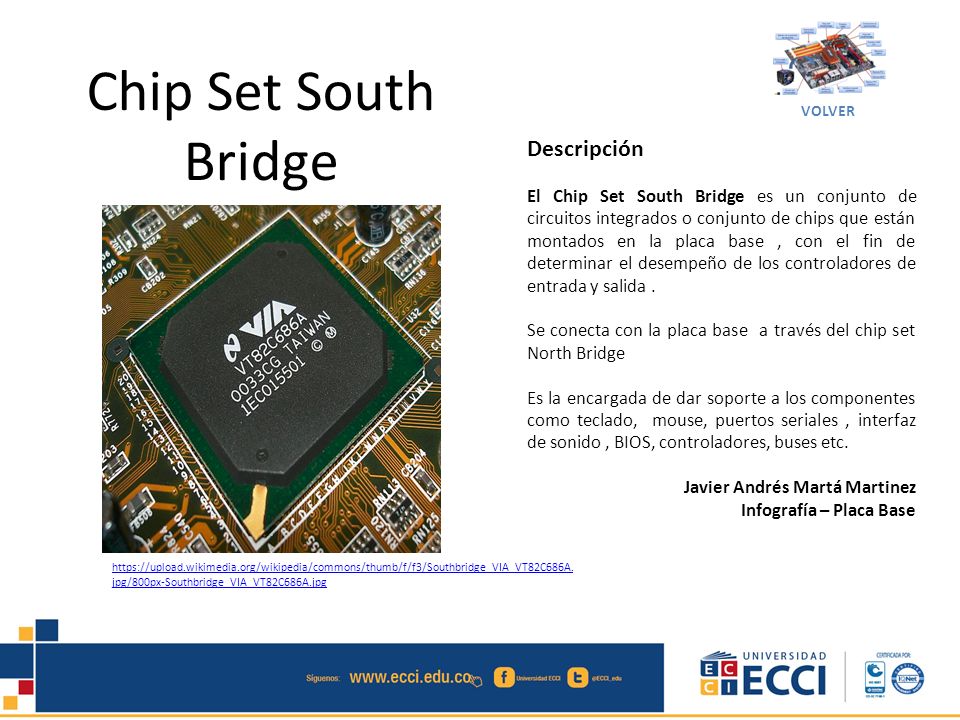

VOLVER Descripción El Chip Set South Bridge es un conjunto de circuitos integrados o conjunto de chips que están montados en la placa base , con el fin de determinar el desempeño de los controladores de entrada y salida . Se conecta con la placa base a través del chip set North Bridge Es la encargada de dar soporte a los componentes como teclado, mouse, puertos seriales , interfaz de sonido , BIOS, controladores, buses etc. Javier Andrés Martá Martinez Infografía – Placa Base Chip Set South Bridge

10 Salidas al panel posterior

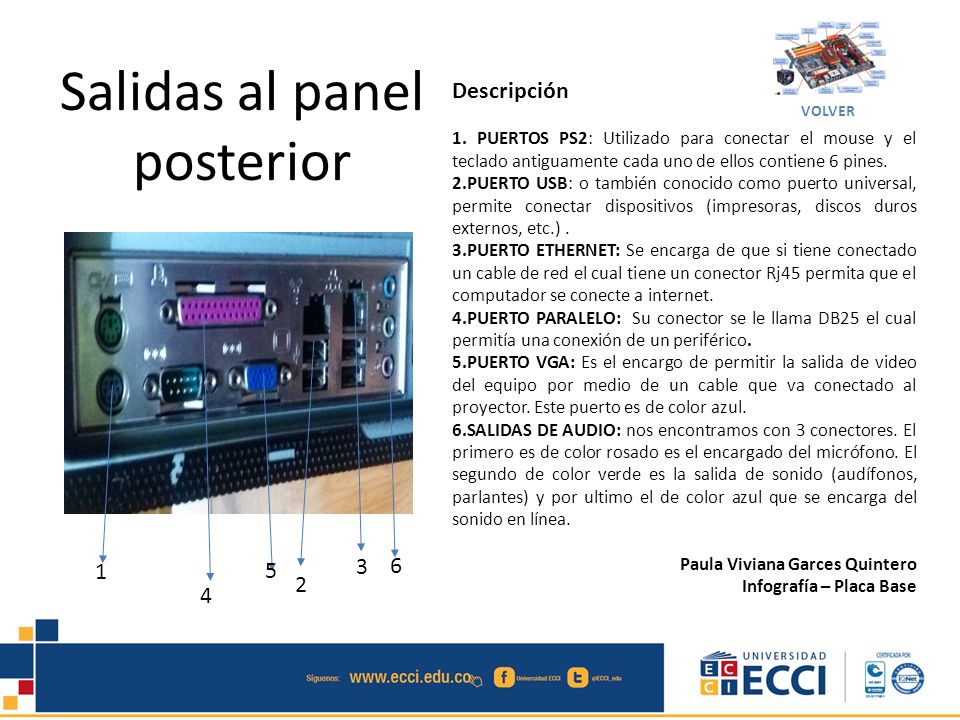

VOLVER Descripción 1. PUERTOS PS2: Utilizado para conectar el mouse y el teclado antiguamente cada uno de ellos contiene 6 pines. 2.PUERTO USB: o también conocido como puerto universal, permite conectar dispositivos (impresoras, discos duros externos, etc.) . 3.PUERTO ETHERNET: Se encarga de que si tiene conectado un cable de red el cual tiene un conector Rj45 permita que el computador se conecte a internet. 4.PUERTO PARALELO: Su conector se le llama DB25 el cual permitía una conexión de un periférico. 5.PUERTO VGA: Es el encargo de permitir la salida de video del equipo por medio de un cable que va conectado al proyector. Este puerto es de color azul. 6.SALIDAS DE AUDIO: nos encontramos con 3 conectores. El primero es de color rosado es el encargado del micrófono. El segundo de color verde es la salida de sonido (audífonos, parlantes) y por ultimo el de color azul que se encarga del sonido en línea. Paula Viviana Garces Quintero Infografía – Placa Base Salidas al panel posterior 1 2 3 5 6 4

11 Conexiones al panel frontal

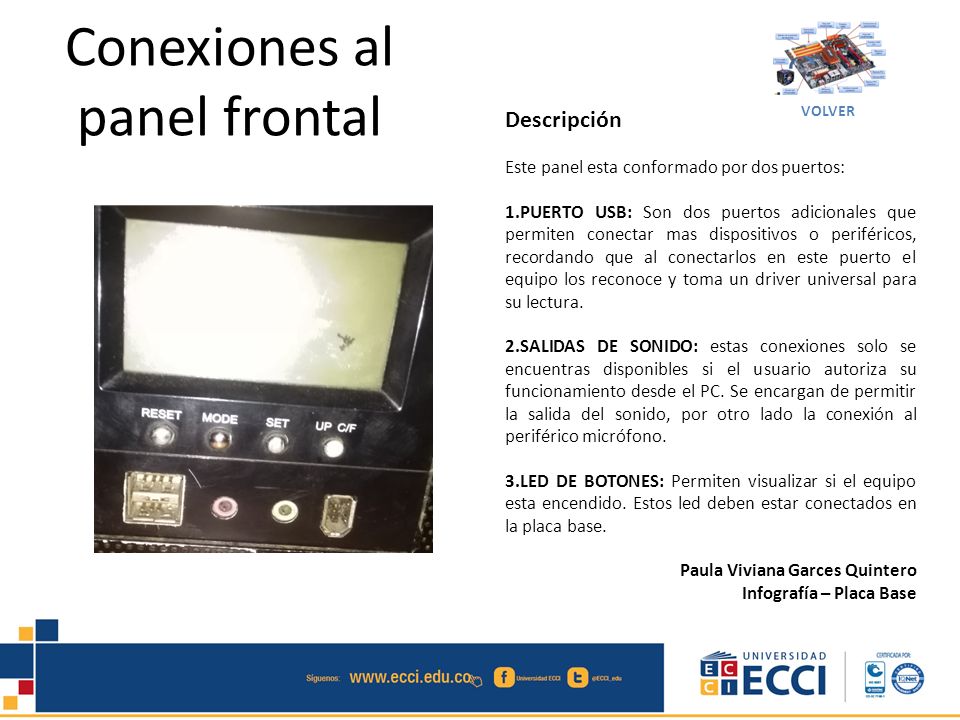

VOLVER Conexiones al panel frontal Descripción Este panel esta conformado por dos puertos: PUERTO USB: Son dos puertos adicionales que permiten conectar mas dispositivos o periféricos, recordando que al conectarlos en este puerto el equipo los reconoce y toma un driver universal para su lectura. SALIDAS DE SONIDO: estas conexiones solo se encuentras disponibles si el usuario autoriza su funcionamiento desde el PC. Se encargan de permitir la salida del sonido, por otro lado la conexión al periférico micrófono. LED DE BOTONES: Permiten visualizar si el equipo esta encendido. Estos led deben estar conectados en la placa base. Paula Viviana Garces Quintero Infografía – Placa Base

12 Bahías de expansión de memoria
VOLVER Descripción Bahías de expansión de memoria Son unas ranuras integradas en la placa base que permiten las conexión de varias tarjetas de expansión dependiendo de las bahías que se encuentre, así mejorando notablemente el rendimiento del equipo frente a grandes procedimientos. Son dos formas en las que se conocen estas bahías : Slot y Bus. Respecto a Bus hace referencia a unas líneas eléctricas que se encargan de transportar la información. Una bahía de expansión no es un puerto Paula Viviana Garces Quintero Infografía – Placa Base Bahías de expansión de memoria

13 Ranura PCI EXPRESS Descripción
VOLVER Descripción Ranura PCI EXPRESS Es una bahía de expansión que permite la conexiones de varias tarjetas para lograr un mejor rendimiento del equipo, por medio de estas ranuras. Las siglas PCI se dice que significa los componentes periféricos interconectados de forma inmediata. Se encarga de transmitir datos directamente desde la memoria RAM y hacia ella a una gran velocidad. Actualmente existen dos tipos de Ranura PCI, de 32 y 64 BITS. Esta ranura es nuevo en tecnología debido a que sustituyo a la ranura AGP y PCI; esta ranura cuenta con 2 velocidades: MHz y la otra de 2128 MHz la cual ocasionalmente es utilizada para tarjetas gráficas. Paula Viviana Garces Quintero Infografía – Placa Base Ranura PCI EXPRESS

14 Memoria CMOS Descripción

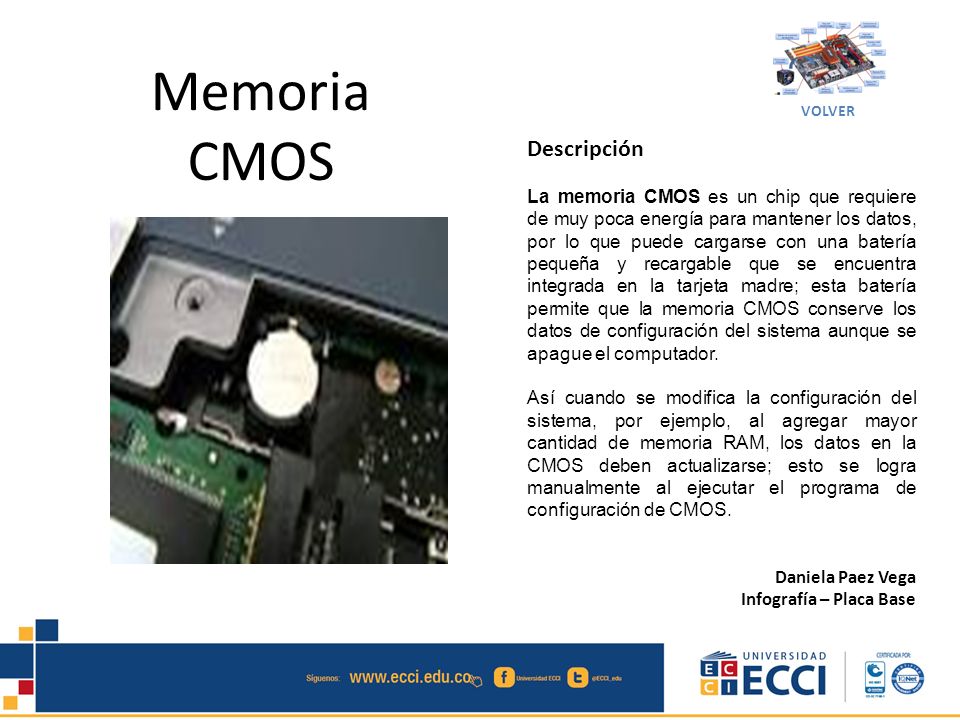

VOLVER Descripción La memoria CMOS es un chip que requiere de muy poca energía para mantener los datos, por lo que puede cargarse con una batería pequeña y recargable que se encuentra integrada en la tarjeta madre; esta batería permite que la memoria CMOS conserve los datos de configuración del sistema aunque se apague el computador. Así cuando se modifica la configuración del sistema, por ejemplo, al agregar mayor cantidad de memoria RAM, los datos en la CMOS deben actualizarse; esto se logra manualmente al ejecutar el programa de configuración de CMOS. Daniela Paez Vega Infografía – Placa Base Memoria CMOS

15 Esquema de la ranura PCI

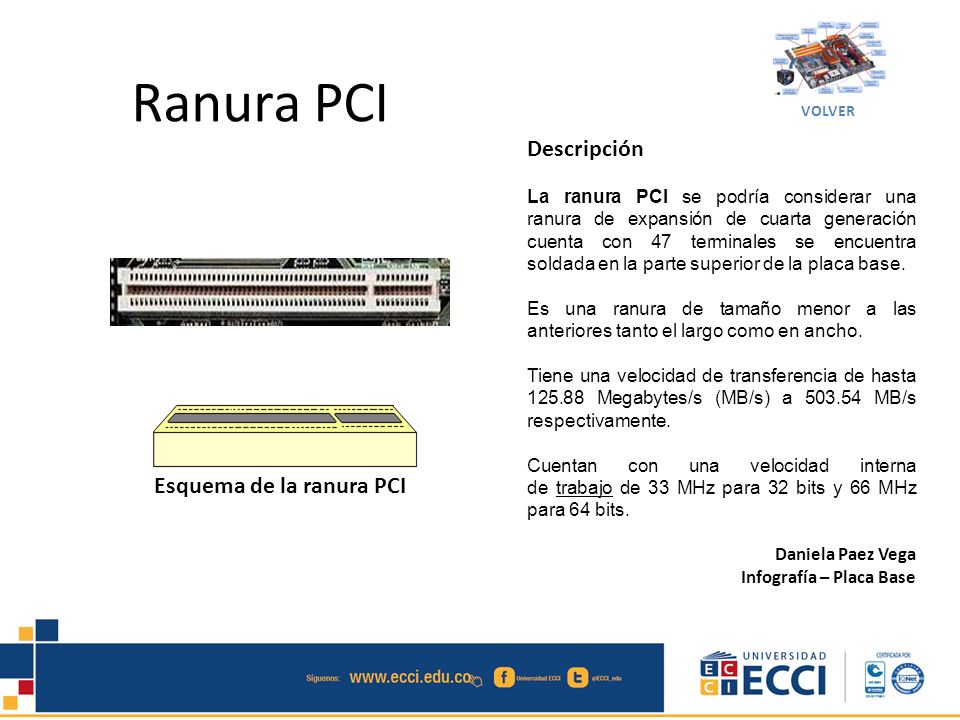

VOLVER Descripción La ranura PCI se podría considerar una ranura de expansión de cuarta generación cuenta con 47 terminales se encuentra soldada en la parte superior de la placa base. Es una ranura de tamaño menor a las anteriores tanto el largo como en ancho. Tiene una velocidad de transferencia de hasta  Megabytes/s (MB/s) a MB/s respectivamente. Cuentan con una velocidad interna de trabajo de 33 MHz para 32 bits y 66 MHz para 64 bits. Daniela Paez Vega Infografía – Placa Base Ranura PCI Esquema de la ranura PCI

16 Esquema de la ranura AGP

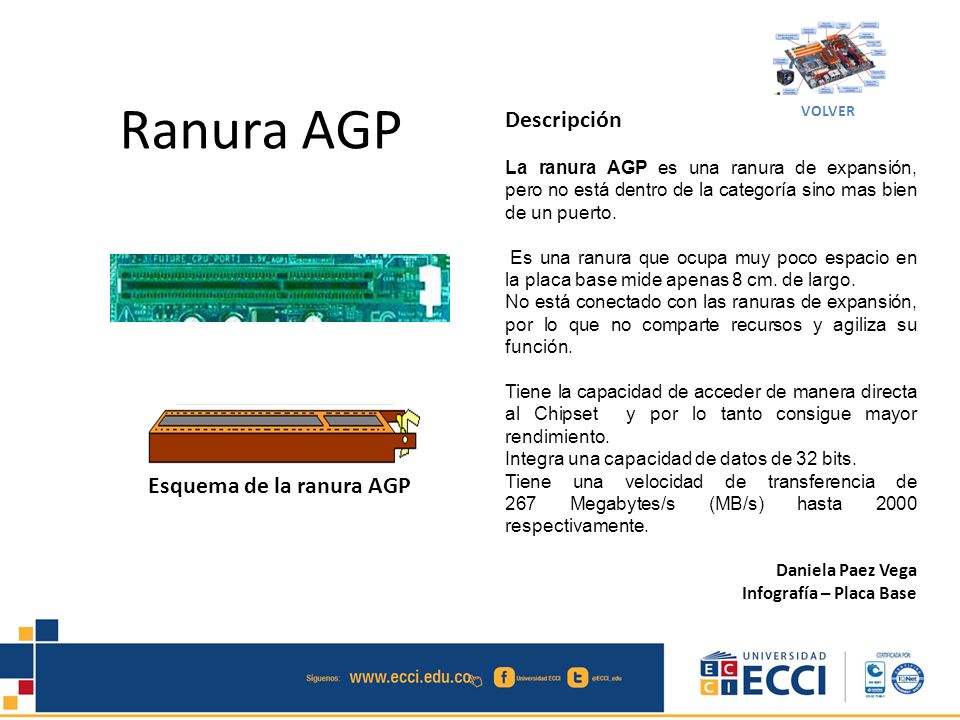

VOLVER Descripción La ranura AGP es una ranura de expansión, pero no está dentro de la categoría sino mas bien de un puerto. Es una ranura que ocupa muy poco espacio en la placa base mide apenas 8 cm. de largo. No está conectado con las ranuras de expansión, por lo que no comparte recursos y agiliza su función. Tiene la capacidad de acceder de manera directa al Chipset y por lo tanto consigue mayor rendimiento. Integra una capacidad de datos de 32 bits. Tiene una velocidad de transferencia de 267 Megabytes/s (MB/s) hasta 2000 respectivamente. Daniela Paez Vega Infografía – Placa Base Ranura AGP Esquema de la ranura AGP

17 Puerto USB 2.0 Descripción
VOLVER Descripción El puerto USB 2.0 tiene capacidad para transferir 60 megabytes por segundo. Esta transferencia a alta velocidad permitió el desarrollo de aparatos que necesitan transferencias más veloces, como grabadoras de DVD y discos externos. El puerto USB 2.0 transmiten en un medio unidireccional los datos, este solamente se envía o recibe datos en un sentido a la vez, mientras que la versión USB 3 cuenta con un medio Dúplex que permite enviar y recibir datos de manera simultánea. El puerto USB 2.0 tienen 4 contactos: 1.- Vbus (+ 5 Volts, alimentación) 2.- D- (- datos) 3.- D+ (+ datos) 4.- GND (tierra) Daniela Paez Vega Infografía – Placa Base Puerto USB 2.0 Líneas eléctricas del conector USB 2.0, las líneas centrales conducen datos, las laterales la alimentación
