EXAMEN (TEÓRICO/PRACTICO) -20% EXAMEN (TEÓRICO/PRACTICO) -20% ASISTENCIA-10% ASISTENCIA-10% TRABAJOS/TAREAS-60% TRABAJOS/TAREAS-60% PARTICIPACIONES -10%

Presentación del tema: "EXAMEN (TEÓRICO/PRACTICO) -20% EXAMEN (TEÓRICO/PRACTICO) -20% ASISTENCIA-10% ASISTENCIA-10% TRABAJOS/TAREAS-60% TRABAJOS/TAREAS-60% PARTICIPACIONES -10%"— Transcripción de la presentación:

1

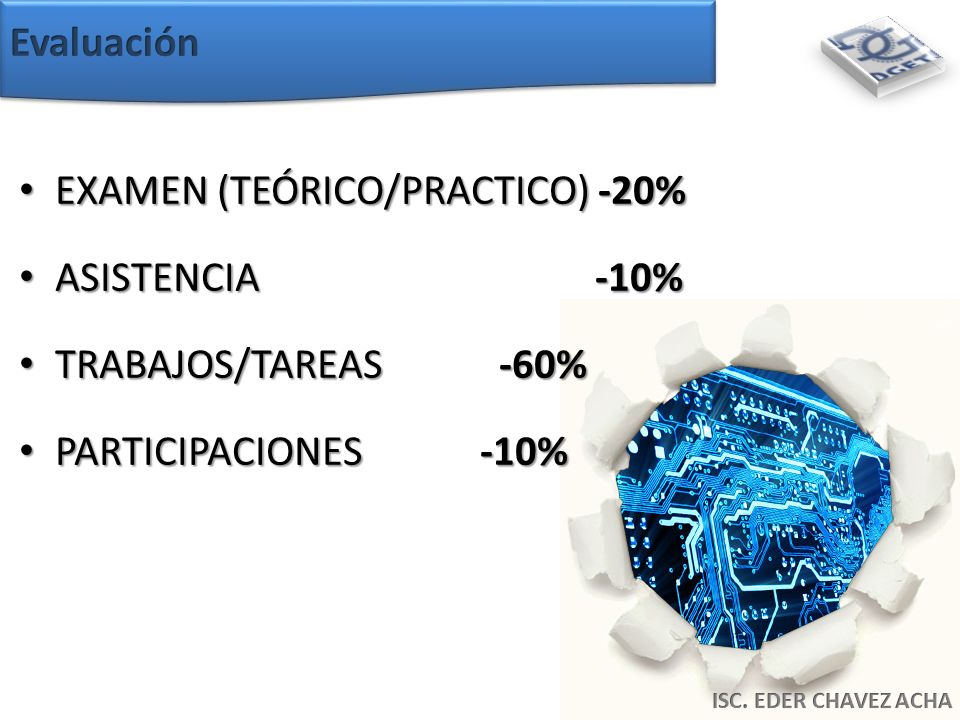

2 EXAMEN (TEÓRICO/PRACTICO) -20% EXAMEN (TEÓRICO/PRACTICO) -20% ASISTENCIA-10% ASISTENCIA-10% TRABAJOS/TAREAS-60% TRABAJOS/TAREAS-60% PARTICIPACIONES -10% PARTICIPACIONES -10%

3 Cuando nos comunicamos, estamos compartiendo información. Puede ser local o remota, entre individuos se producen cara a cara, mientras la remotas tiene lugar a distancia

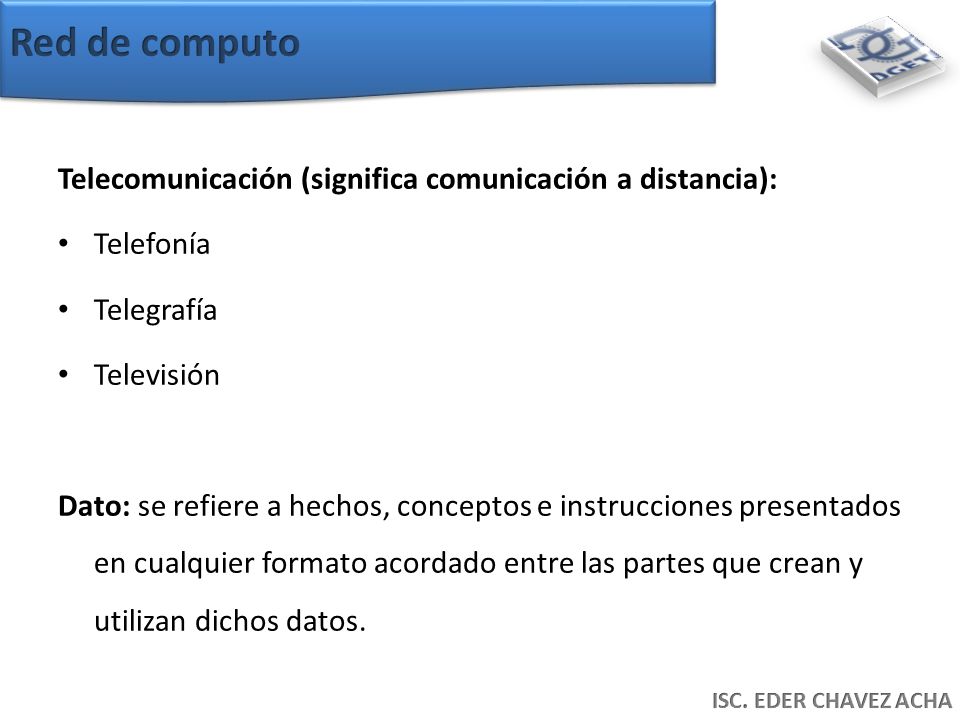

4 Telecomunicación (significa comunicación a distancia): Telefonía Telegrafía Televisión Dato: se refiere a hechos, conceptos e instrucciones presentados en cualquier formato acordado entre las partes que crean y utilizan dichos datos.

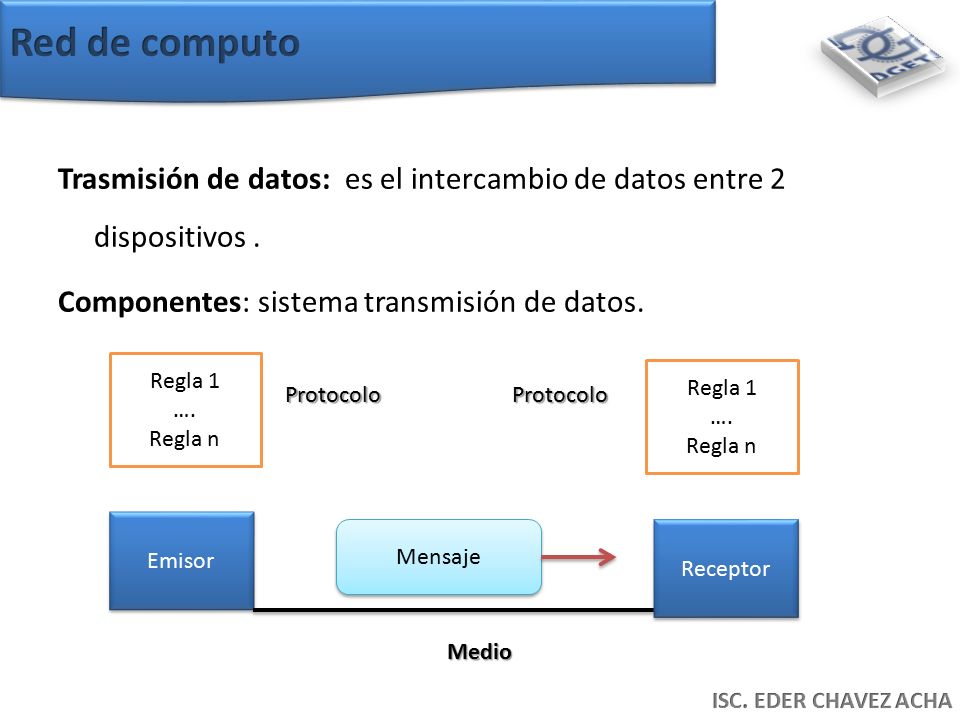

5 Trasmisión de datos: es el intercambio de datos entre 2 dispositivos. Componentes: sistema transmisión de datos. Emisor Receptor Medio Mensaje Regla 1 …. Regla n Protocolo Regla 1 …. Regla n Protocolo

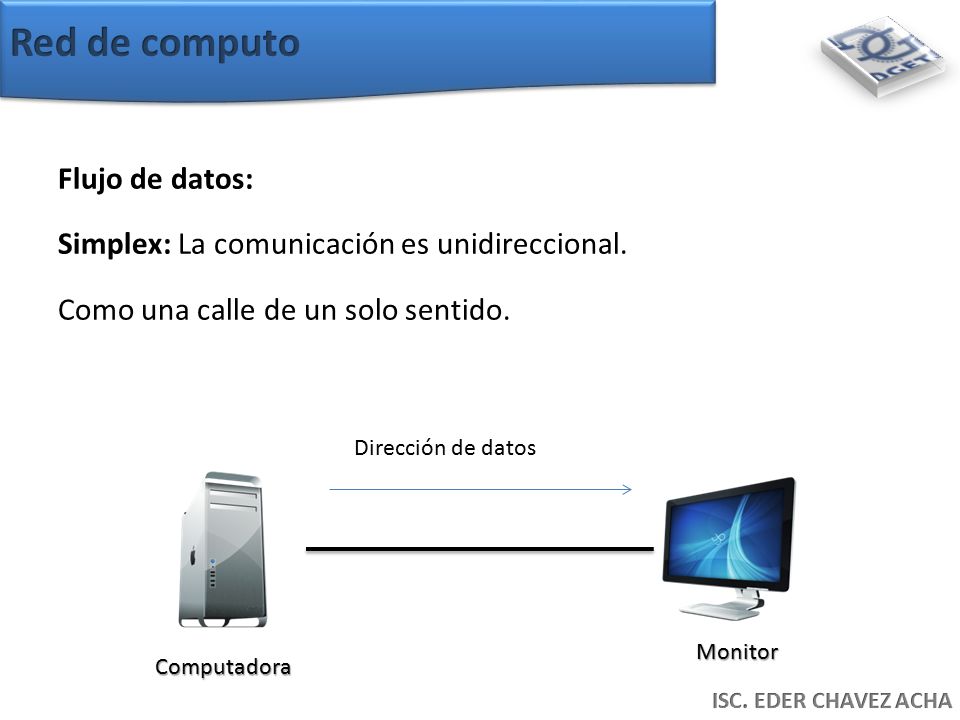

6 Flujo de datos: Simplex: La comunicación es unidireccional. Como una calle de un solo sentido. Computadora Monitor Dirección de datos

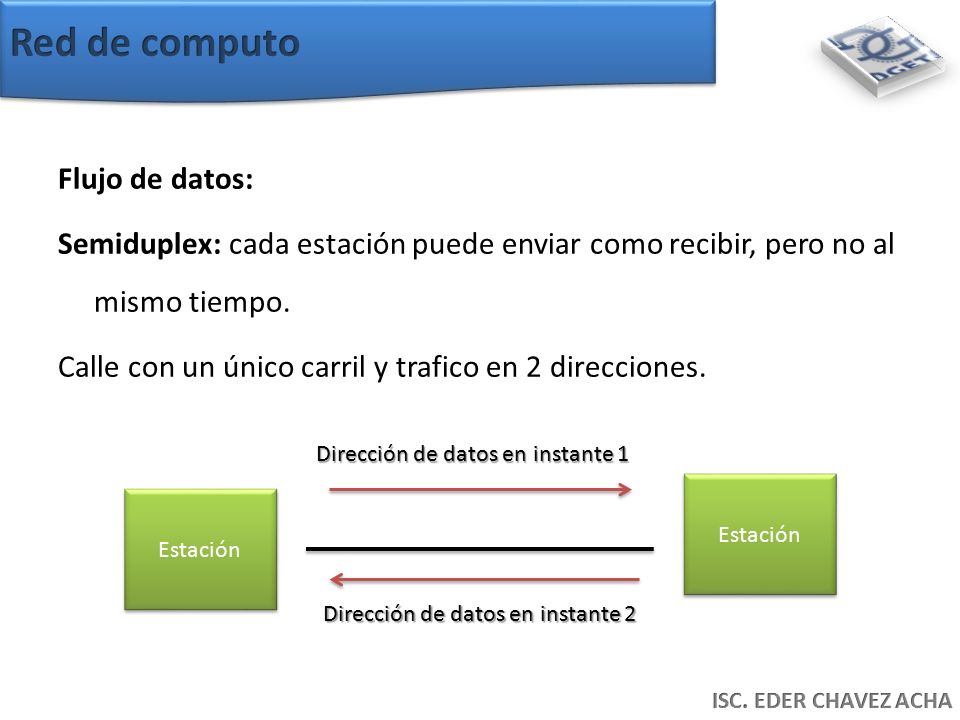

7 Flujo de datos: Semiduplex: cada estación puede enviar como recibir, pero no al mismo tiempo. Calle con un único carril y trafico en 2 direcciones. Dirección de datos en instante 1 Estación Dirección de datos en instante 2

8 Flujo de datos: Fullduplex ( duplex):Ambas estaciones pueden enviar y recibir simultáneamente. Calle de 2 sentidos con trafico en ambas direcciones al mismo tiempo. Dirección de datos en cualquier instante Estación

9 Red: es un conjunto de dispositivos (nodos) conectados por enlaces de un medio físico. Un nodo puede ser una computadora, una impresora o dispositivo capas de enviar y recibir información.

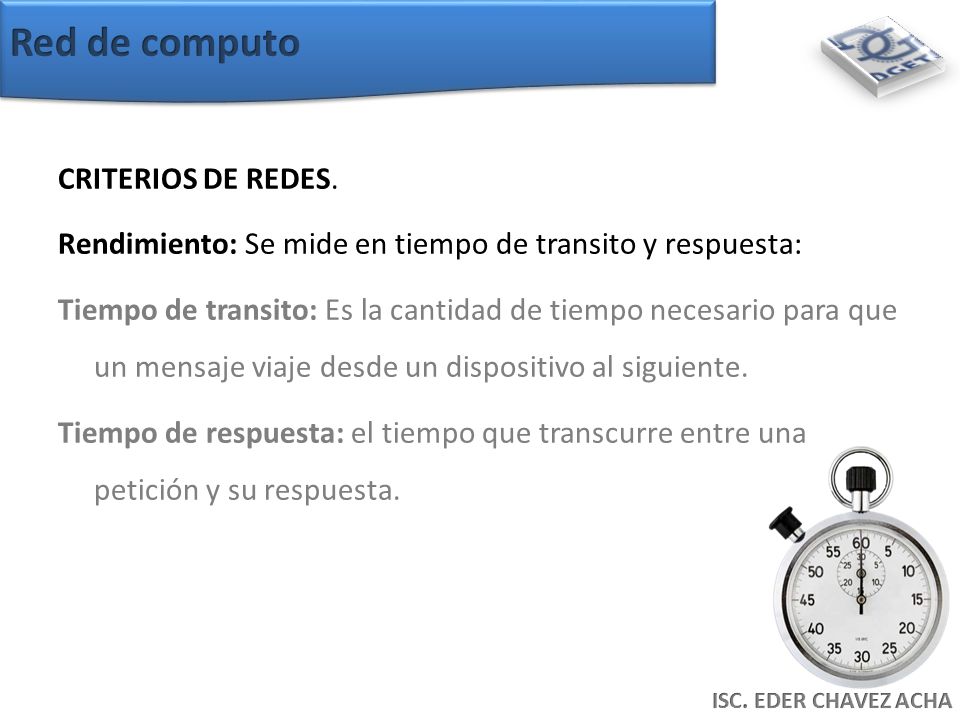

10 CRITERIOS DE REDES. Rendimiento: Se mide en tiempo de transito y respuesta: Tiempo de transito: Es la cantidad de tiempo necesario para que un mensaje viaje desde un dispositivo al siguiente. Tiempo de respuesta: el tiempo que transcurre entre una petición y su respuesta.

11 CRITERIOS DE REDES. Fiabilidad: Se mide en exactitud de entrega, frecuencia de fallo de la misma, el tiempo de recuperación ante un fallo.

12 CRITERIOS DE REDES. Seguridad: Protección de datos ante accesos no autorizados, protección frente a fallos y modificaciones y perdidas de datos

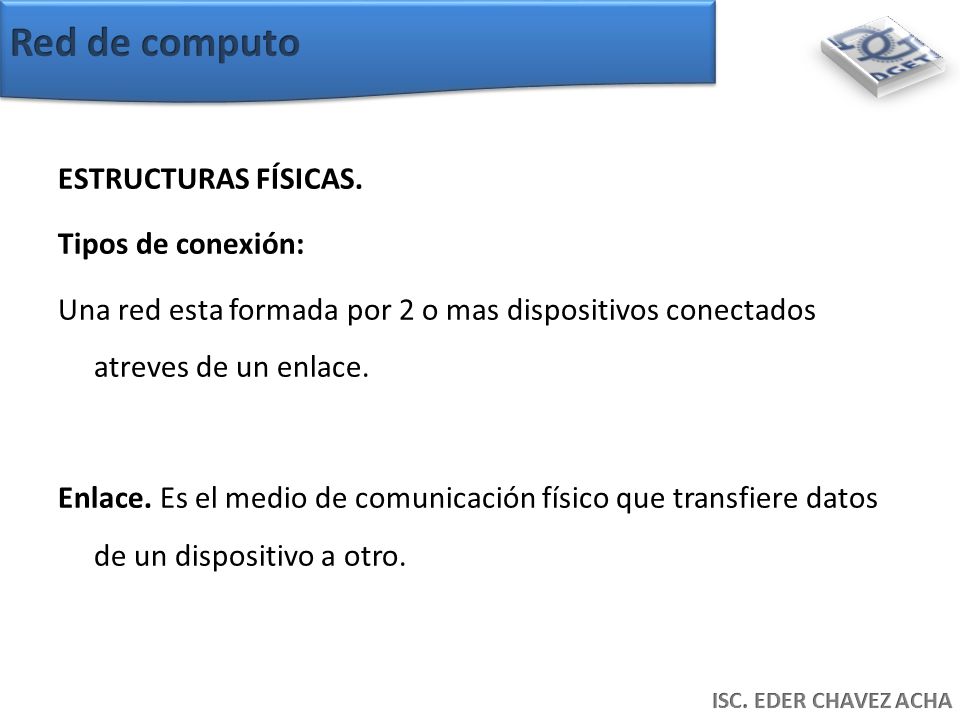

13 ESTRUCTURAS FÍSICAS. Tipos de conexión: Una red esta formada por 2 o mas dispositivos conectados atreves de un enlace. Enlace. Es el medio de comunicación físico que transfiere datos de un dispositivo a otro.

14 ESTRUCTURAS FÍSICAS. Hay 2 tipos de conexión entre líneas: Punto a punto. Multipunto.

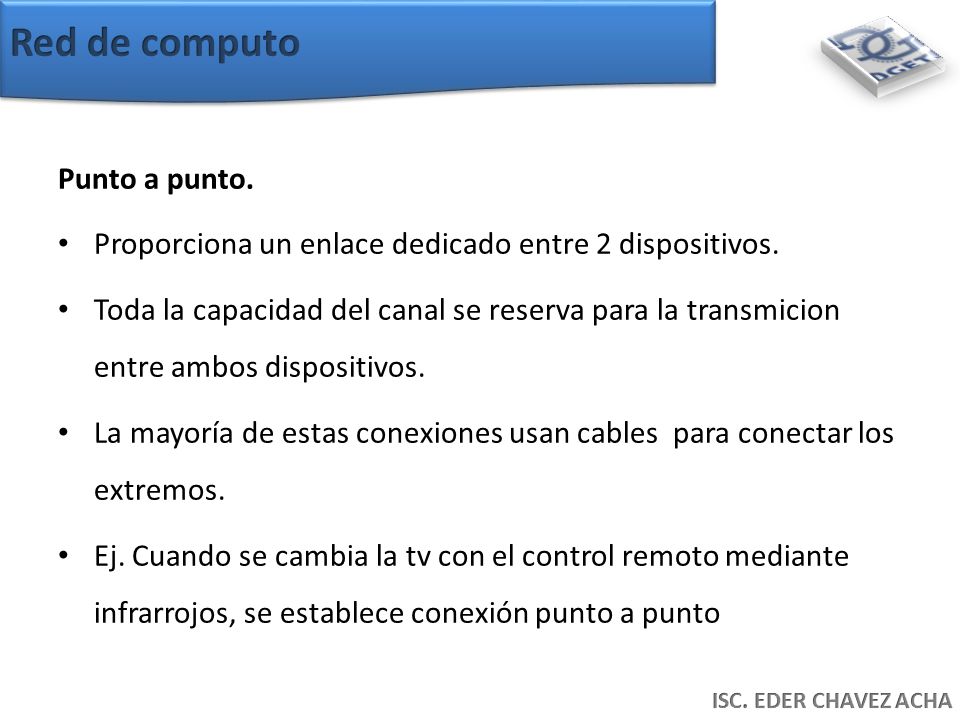

15 Punto a punto. Proporciona un enlace dedicado entre 2 dispositivos. Toda la capacidad del canal se reserva para la transmicion entre ambos dispositivos. La mayoría de estas conexiones usan cables para conectar los extremos. Ej. Cuando se cambia la tv con el control remoto mediante infrarrojos, se establece conexión punto a punto

16 EstaciónEstaciónEstaciónEstación Enlace Punto a punto

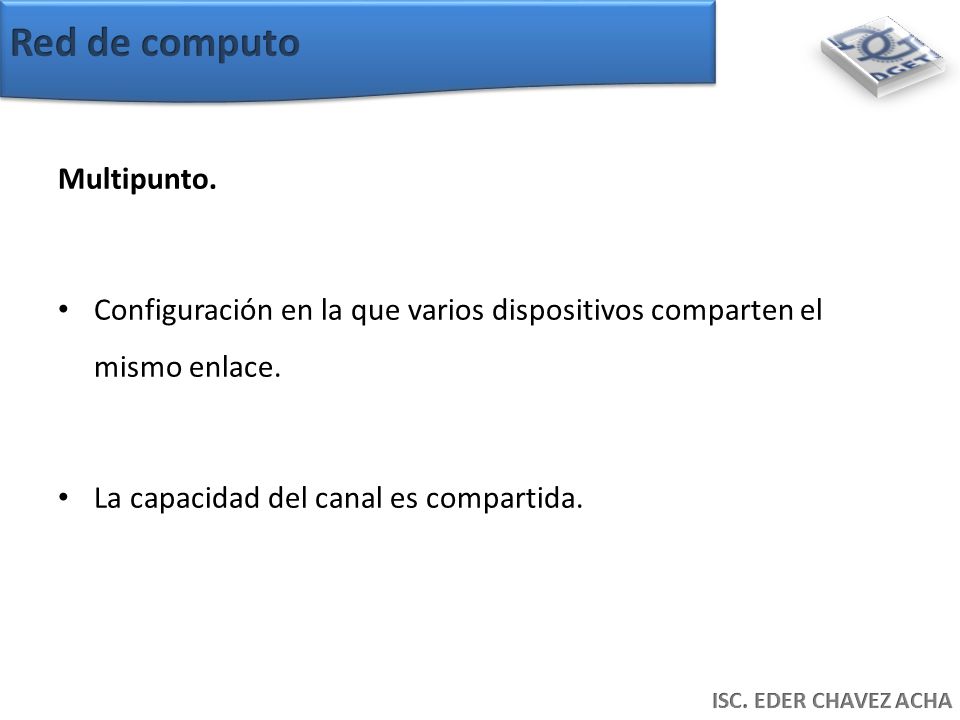

17 Multipunto. Configuración en la que varios dispositivos comparten el mismo enlace. La capacidad del canal es compartida.

18 EstaciónEstación Enlace Multipunto Computadora EstaciónEstación EstaciónEstación

19 Topología física. El termino topología física se refiere a la red en como esta diseñada la red físicamente. Es la representación geométrica de la relación entre enlaces y los dispositivos que se enlazan entre si

20 Clases de topologías Topología Malla Estrella Bus Anillo

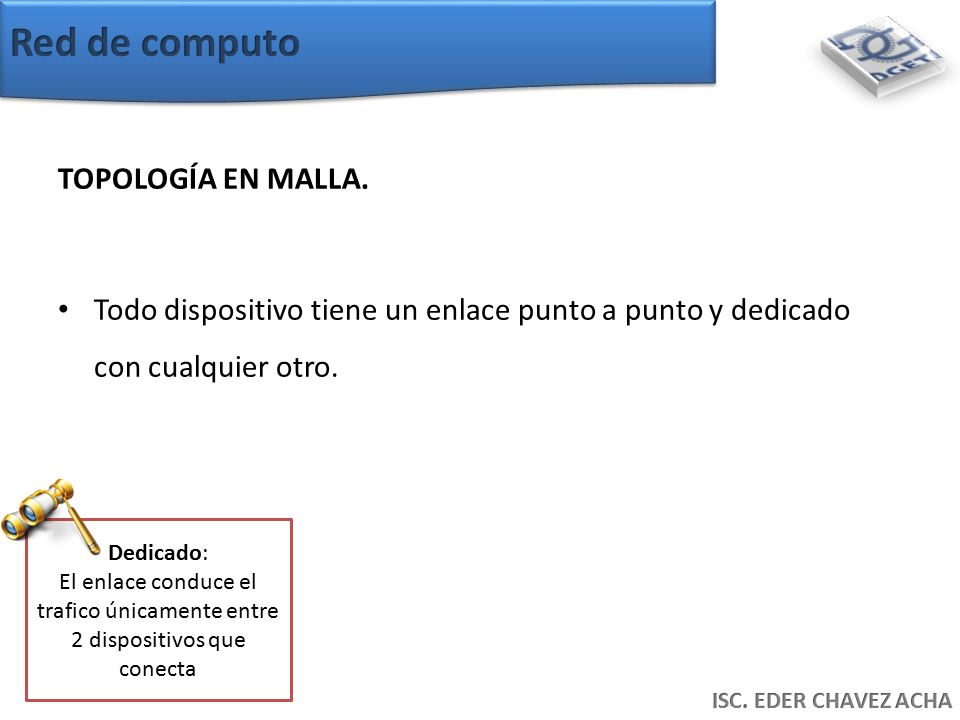

21 TOPOLOGÍA EN MALLA. Todo dispositivo tiene un enlace punto a punto y dedicado con cualquier otro. Dedicado: El enlace conduce el trafico únicamente entre 2 dispositivos que conecta

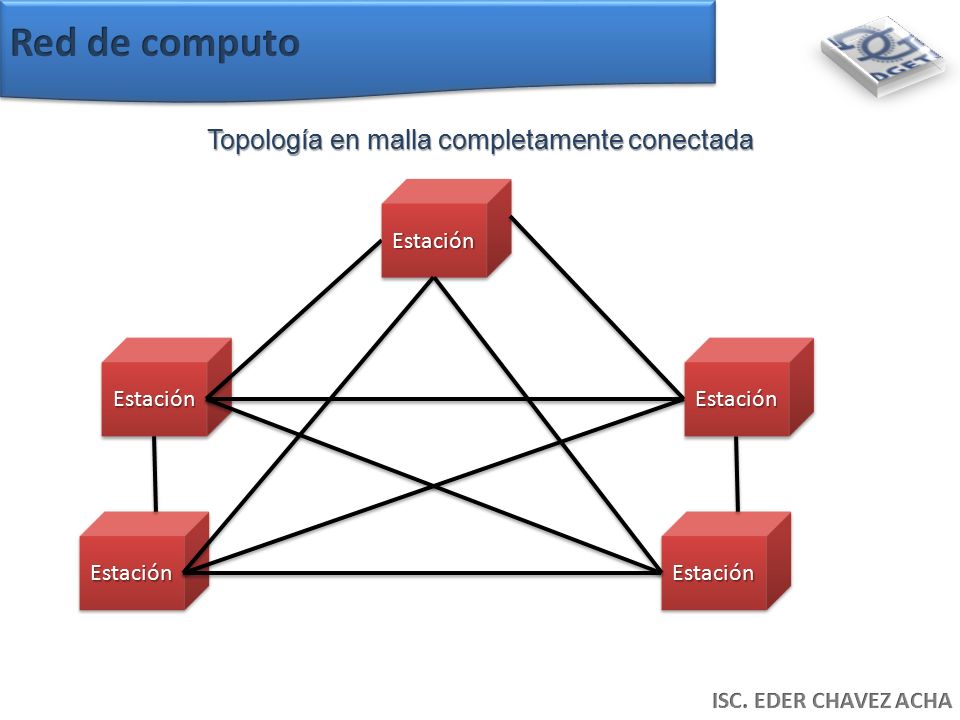

22 EstaciónEstación Topología en malla completamente conectada EstaciónEstación EstaciónEstaciónEstaciónEstación EstaciónEstación

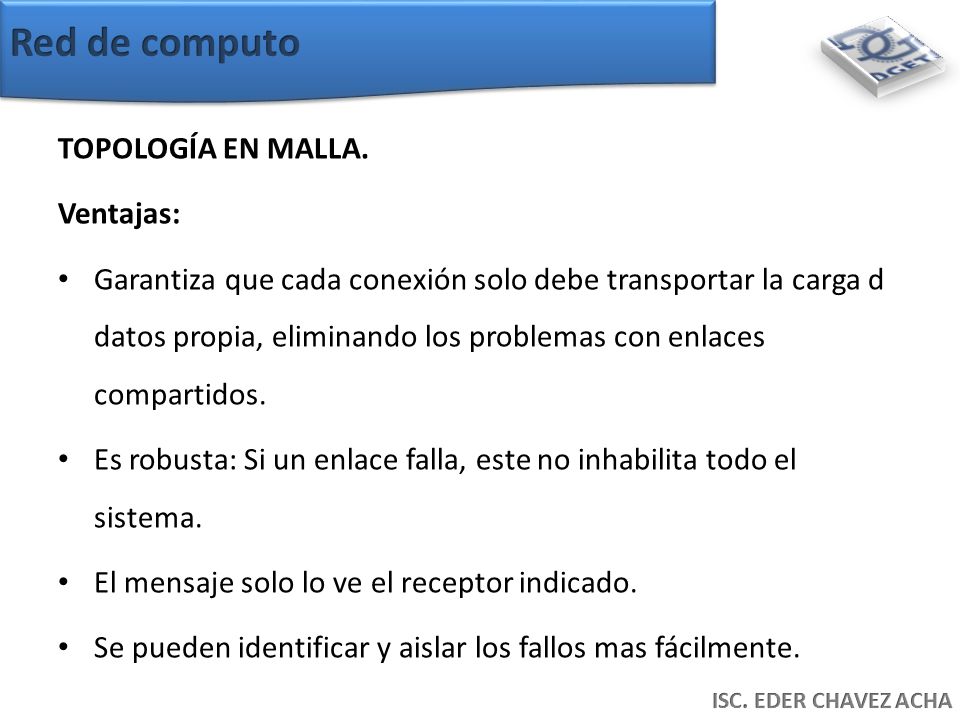

23 TOPOLOGÍA EN MALLA. Ventajas: Garantiza que cada conexión solo debe transportar la carga d datos propia, eliminando los problemas con enlaces compartidos. Es robusta: Si un enlace falla, este no inhabilita todo el sistema. El mensaje solo lo ve el receptor indicado. Se pueden identificar y aislar los fallos mas fácilmente.

24 TOPOLOGÍA EN MALLA. desventajas: La cantidad de cable y el numero de puertos E/S necesarios. La instalación y la configuración es difícil. La masa de cables puede ser mayor que el espacio diponible para acomodarla. El hardware necesario para conectar el enlace( puertos E/S, cables) puede ser prohibitivamente caros.

25 TOPOLOGÍA EN MALLA. Ejemplo: En malla la conexión de las oficinas regionales de teléfonos, en la que cada oficina necesita estar conectada a todas las demás.

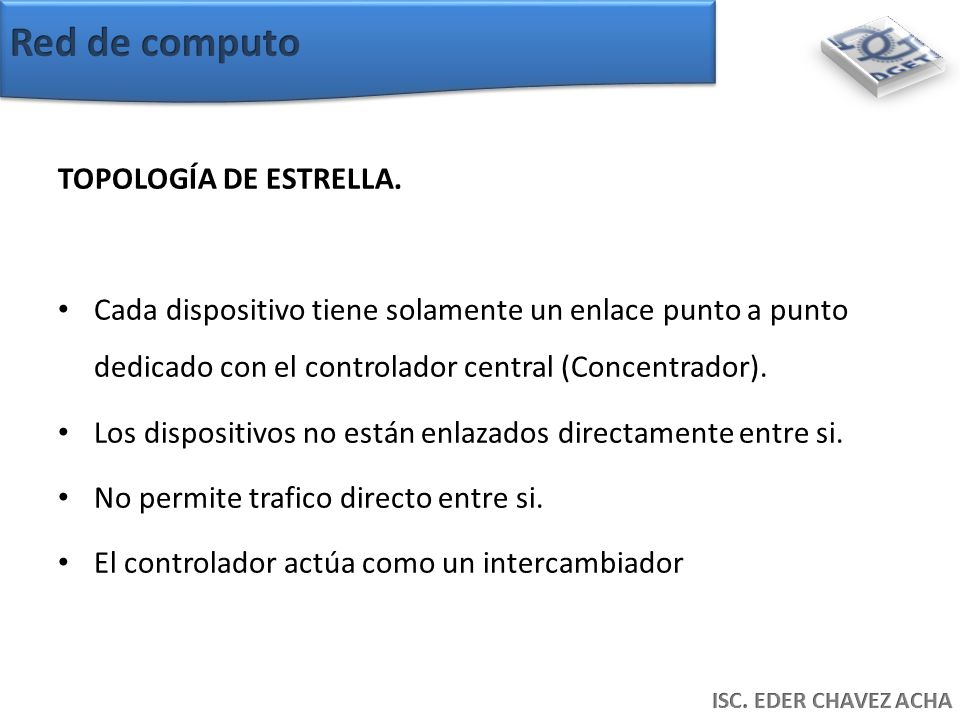

26 TOPOLOGÍA DE ESTRELLA. Cada dispositivo tiene solamente un enlace punto a punto dedicado con el controlador central (Concentrador). Los dispositivos no están enlazados directamente entre si. No permite trafico directo entre si. El controlador actúa como un intercambiador

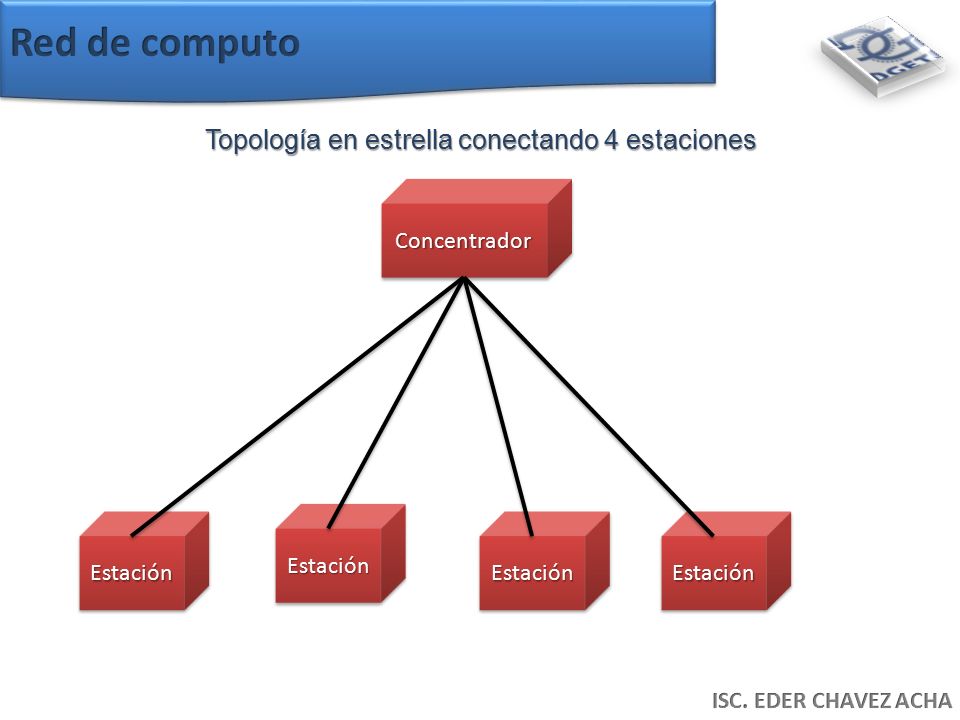

27 EstaciónEstación Topología en estrella conectando 4 estaciones ConcentradorConcentrador EstaciónEstaciónEstaciónEstaciónEstaciónEstación

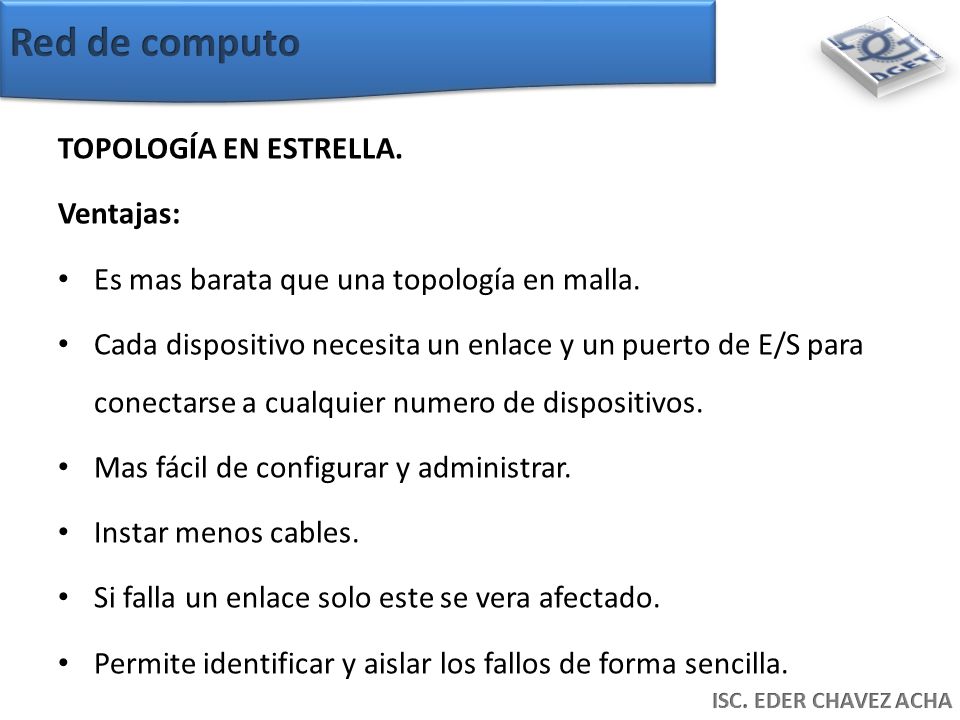

28 TOPOLOGÍA EN ESTRELLA. Ventajas: Es mas barata que una topología en malla. Cada dispositivo necesita un enlace y un puerto de E/S para conectarse a cualquier numero de dispositivos. Mas fácil de configurar y administrar. Instar menos cables. Si falla un enlace solo este se vera afectado. Permite identificar y aislar los fallos de forma sencilla.

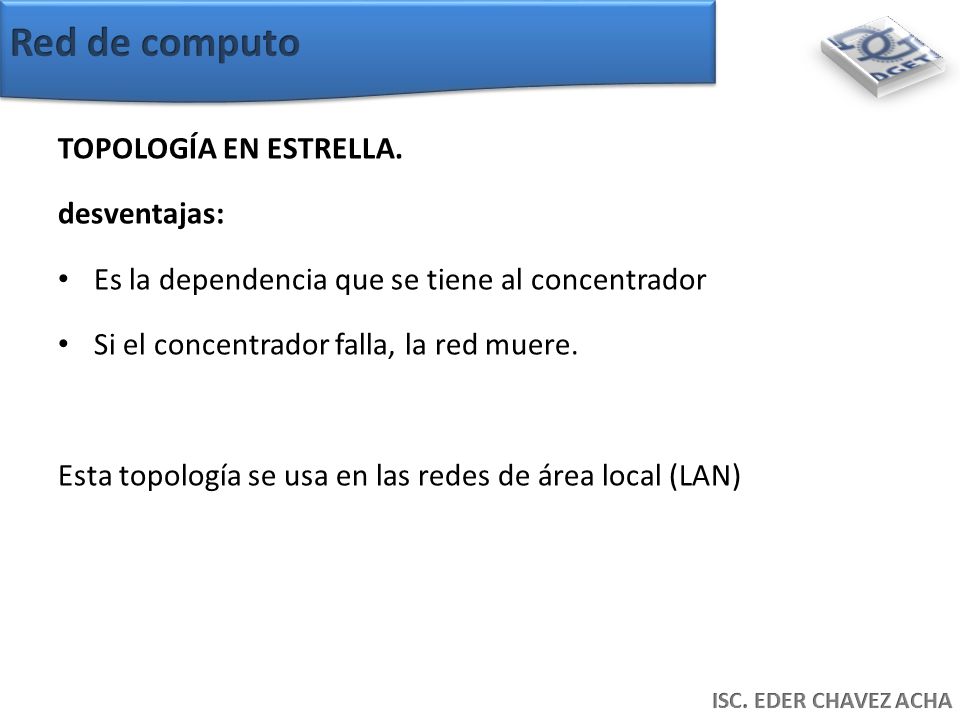

29 TOPOLOGÍA EN ESTRELLA. desventajas: Es la dependencia que se tiene al concentrador Si el concentrador falla, la red muere. Esta topología se usa en las redes de área local (LAN)

30 TOPOLOGÍA EN MALLA. Ejemplo: En malla la conexión de las oficinas regionales de teléfonos, en la que cada oficina necesita estar conectada a todas las demás.

31 TOPOLOGÍA DE BUS. Es multipunto. Un cable largo actúa como una red troncal que conecta todos los dispositivos en la red. Los nodos se conectan mediante cables de conexión(latiguillos) y sondas. Un cable de conexión es el que va desde el dispositivo al cable principal. Una sonda, es un conector.

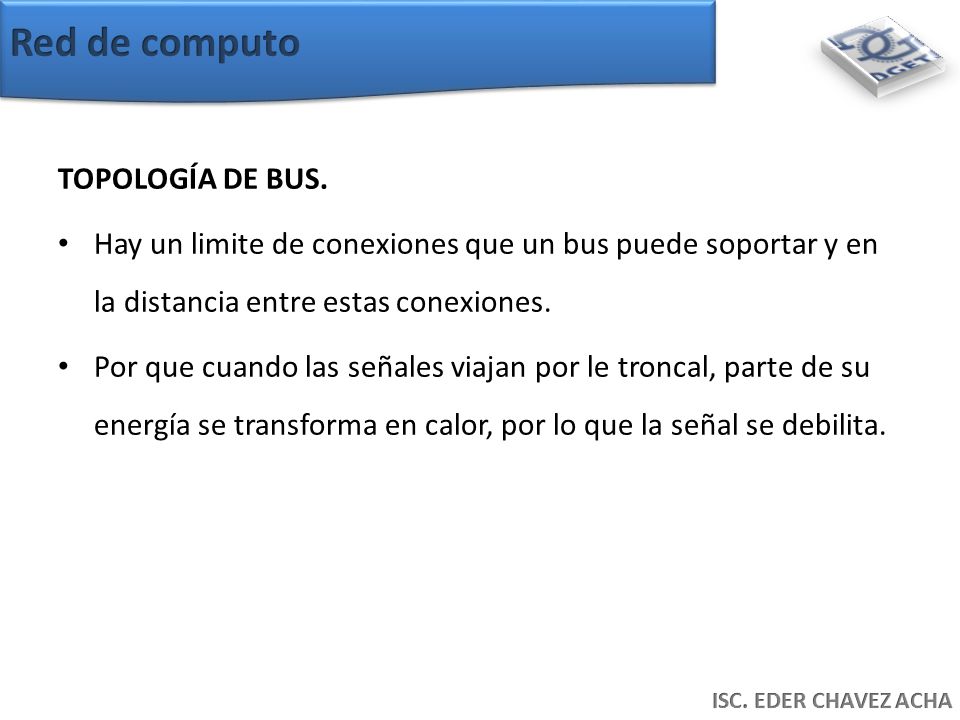

32 TOPOLOGÍA DE BUS. Hay un limite de conexiones que un bus puede soportar y en la distancia entre estas conexiones. Por que cuando las señales viajan por le troncal, parte de su energía se transforma en calor, por lo que la señal se debilita.

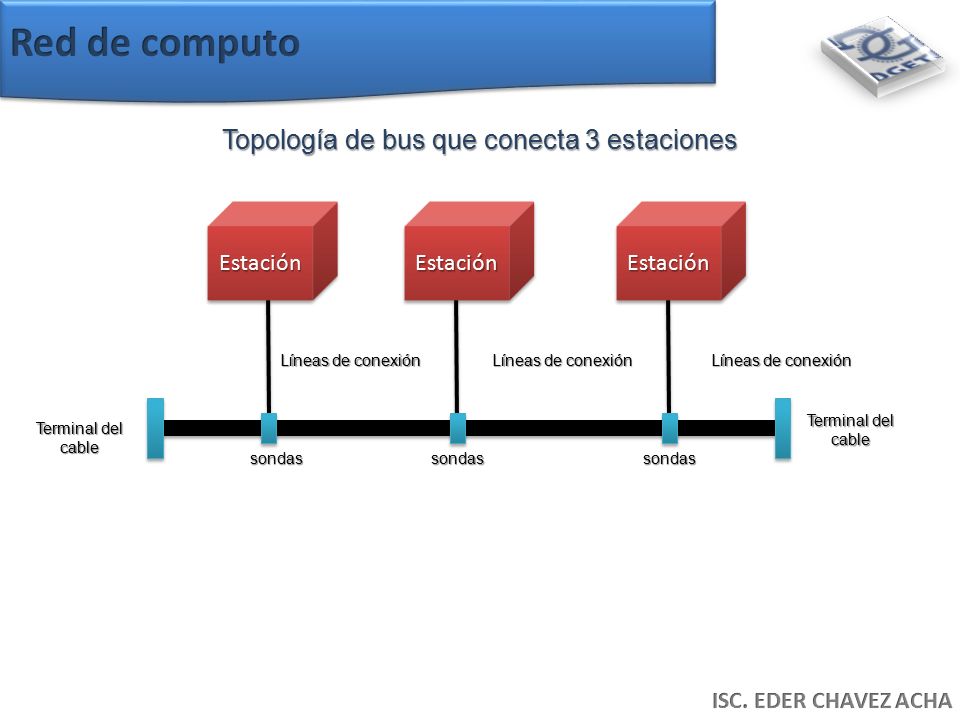

33 EstaciónEstación Topología de bus que conecta 3 estaciones EstaciónEstaciónEstaciónEstación Líneas de conexión sondassondassondas Terminal del cable

34 TOPOLOGÍA DE BUS Ventajas: La sencillez de instalación. El cable troncal puede tenderse por le camino mas eficiente y los nodos conectarse al mismo mediante líneas de conexión variable. Menos cable que malla o estrella. Un bus elimina la redundancia.

35 TOPOLOGÍA DE BUS. desventajas: Lo dificultoso de su reconfiguración. Aislamiento de fallos. Difícil añadir nuevos dispositivos, esto puede ocasional cambial el cable troncal. Un fallo o rotura en el cable troncal, interrumpe todas la comunicaciones.

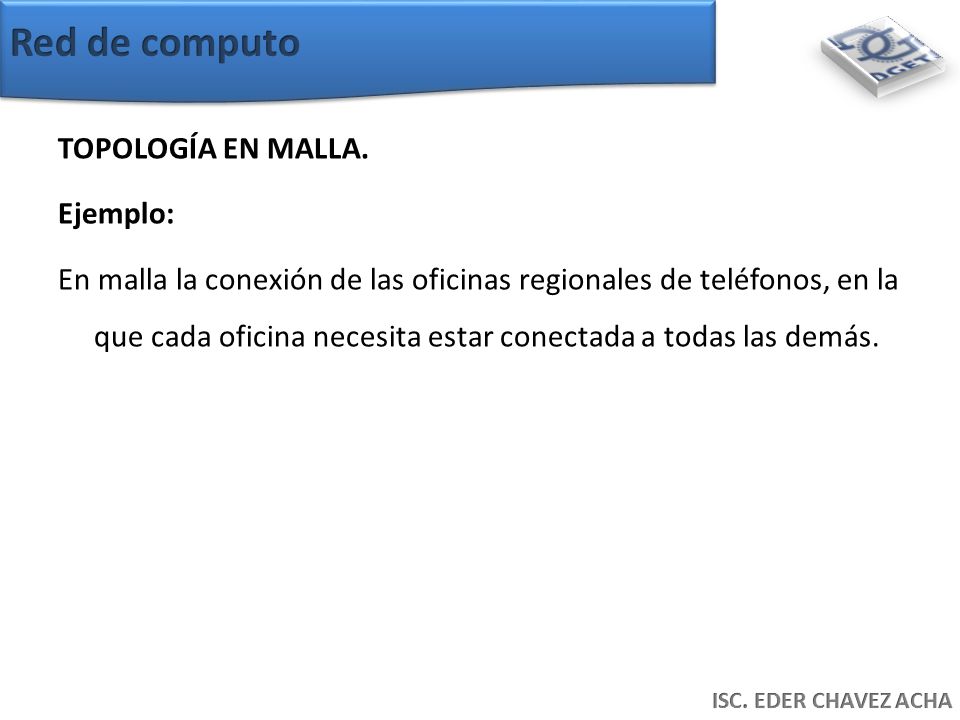

36 TOPOLOGÍA EN MALLA. Ejemplo: En malla la conexión de las oficinas regionales de teléfonos, en la que cada oficina necesita estar conectada a todas las demás.

37 TOPOLOGÍA DE ANILLO. Cada dispositivo tiene una línea de conexión dedicada y punto a punto, solamente son sus vecinos. La señal pasa a lo largo del anillo en una sola dirección o de dispositivo a dispositivo, hasta alcanzar su destino. Cada dispositivo incorpora un repetidor. Cuando un dispositivo recibe una señal para otro dispositivo, su repetidor regenera los bits y los retrasmite al anillo

38 Topología en anillo que conecta 6 estaciones EstaciónEstación Repetidor EstaciónEstación Repetidor EstaciónEstación Repetidor EstaciónEstación Repetidor EstaciónEstación EstaciónEstación

39 TOPOLOGÍA DE ANILLO Ventajas: Fácil de instalar y reconfigurar. Cada dispositivo esta contado esta enlazado solamente a sus vecinos. Los fallos se pueden aislar fácilmente. Si un dispositivo no recibe una señal en un periodo de tiempo, se puede emitir una alarma. Esta alarma al operador de la existencia del problema y su localización.

40 TOPOLOGÍA DE BUS. desventajas: El trafico unidireccional. En anillos sencillos, una rotura puede inhabilitar la red. Solución(usar un anillo dual, o computador para puentear la falla).

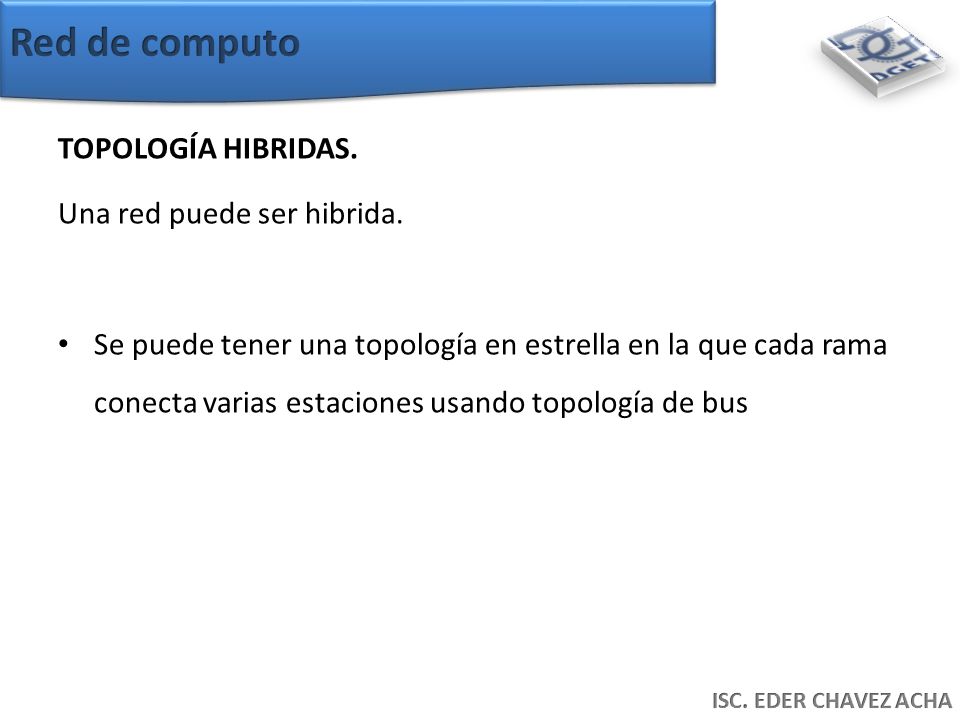

41 TOPOLOGÍA HIBRIDAS. Una red puede ser hibrida. Se puede tener una topología en estrella en la que cada rama conecta varias estaciones usando topología de bus

42 EstaciónEstación Topología hibrida EstaciónEstaciónEstaciónEstación Concentrador EstaciónEstaciónEstaciónEstaciónEstaciónEstación

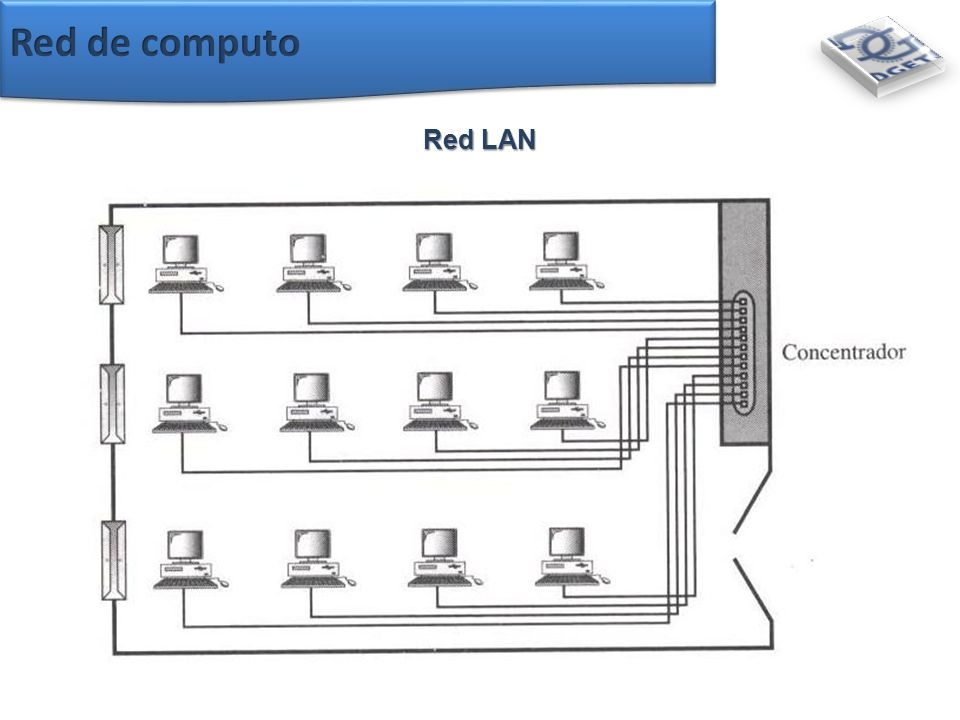

43 Red LAN

44 Red de área local (LAN). Suele ser rede de propiedad privada. Puede ser tan sencilla como 2 PC y una impresora o se puede extender a toda la empresa. Limitada a unos pocos kilómetros. Diseñada para compartir recursos entre computadoras personales. Se distinguen por su medio de transmisión y su topología, solamente un único medio de transmisión.

45 Red de área local (LAN). Las topologías mas frecuentes de las LAN son el bus, anillo, y la estrella. Primeras LANVelocidad 4 y Mbps Actualmente100 y 1000 Mbps

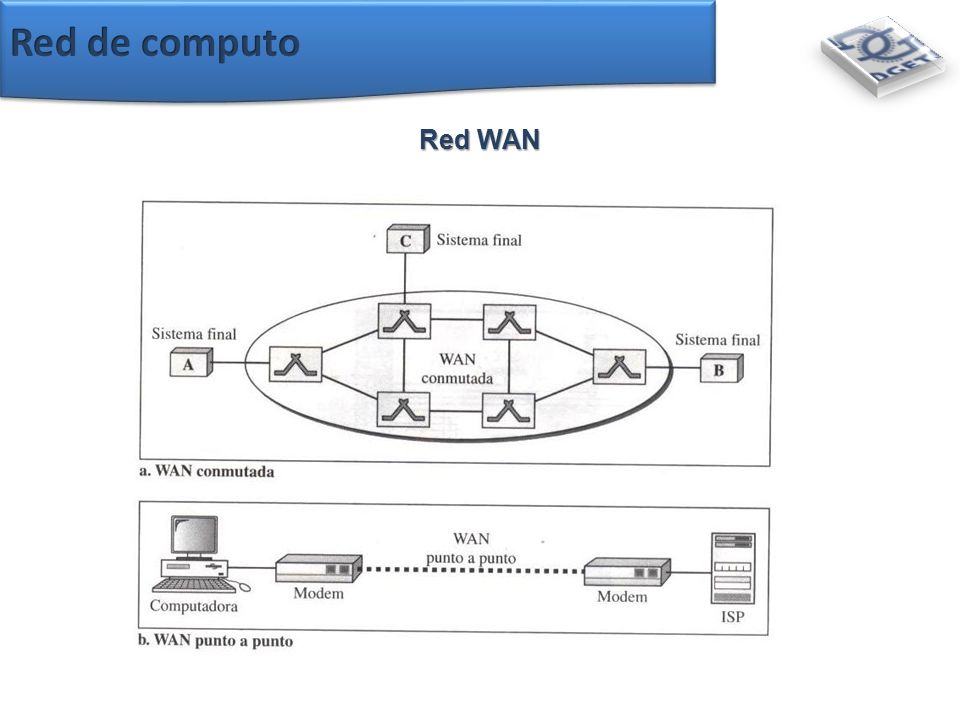

46 Red WAN

47 Red de área amplia (WAN). Proporciona un medio de transmisión a larga distancia. Cubre grandes distancias geográficas, pueden extenderse a un país, un continente o el mundo entero. Tan complejas como las troncales que conectan a internet o tan simple como la línea telefónica que conecta tu computadora a internet La WAN es usada para proporcionar acceso a Internet. La WAN inalámbrica se esta haciendo mas popular

48 Red de área de área metropolitana (WAN). Tamaño intermedio entre una LAN y una WAN. Cubre el área de una ciudad. Diseñada para clientes que necita una conectividad de alta velocidad, diferentes puntos de conexión en la ciudad.

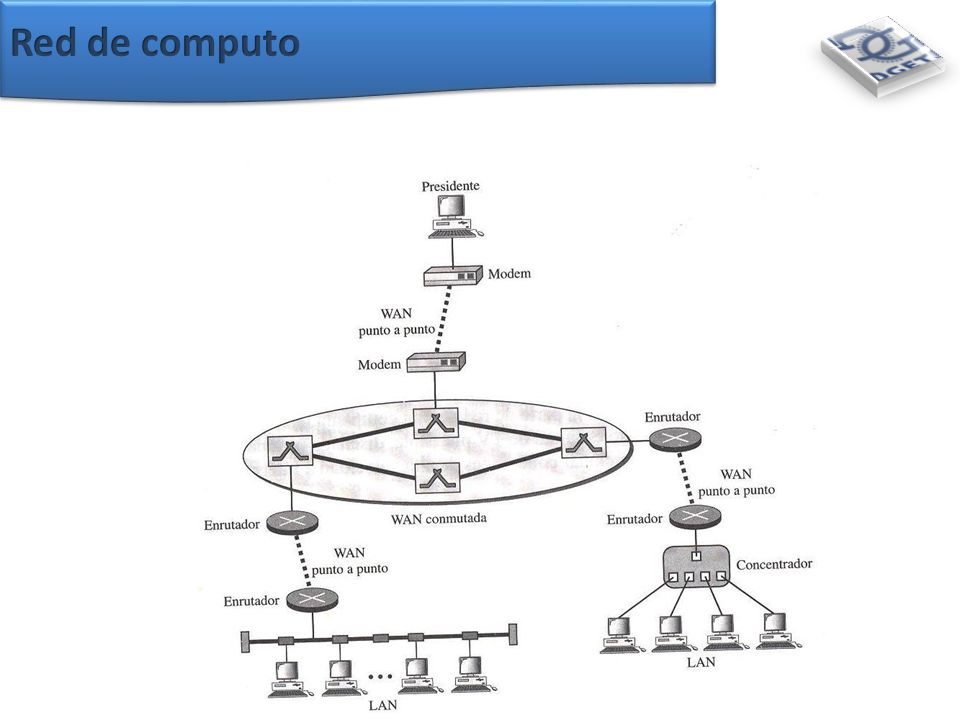

49 Interconexión de Redes: Interredes Actualmente es raro ver una LAN, WAN o MAN aislada; están conectadas entre si. Cuando 2 o mas redes se conectan se convierte en una interred o internet.

50

51 Historia del Internet. Una red de redes esta formada por 2 o mas redes que pueden comunicarse entre si La red de redes mas notable se llama Internet, con cientos de miles de redes interconectadas. Tiene millones de usuarios. Se invento en 1969

52 Historia del Internet. ARPA, del departamento de defensa de EE.UU, estaba interesado en conectar computadoras para que los investigadores pudieran compartir los hallazgos así reducir costes y duplicidad. En 1967 en una reunión ARPA presento sus ideas para ARPANET una red pequeña de computadoras conectadas En 1969 ARPANET era una realidad. 4 nodos (UCLA),(UCSB),(SRI),(UTA), estaban conectas para formar una red

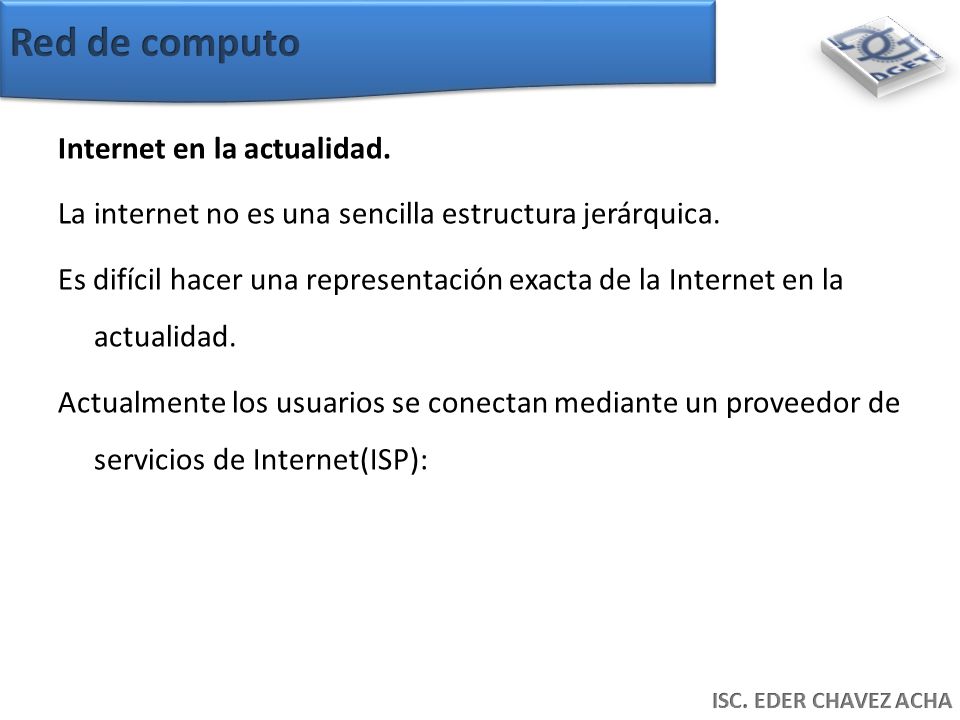

53 Internet en la actualidad. La internet no es una sencilla estructura jerárquica. Es difícil hacer una representación exacta de la Internet en la actualidad. Actualmente los usuarios se conectan mediante un proveedor de servicios de Internet(ISP):

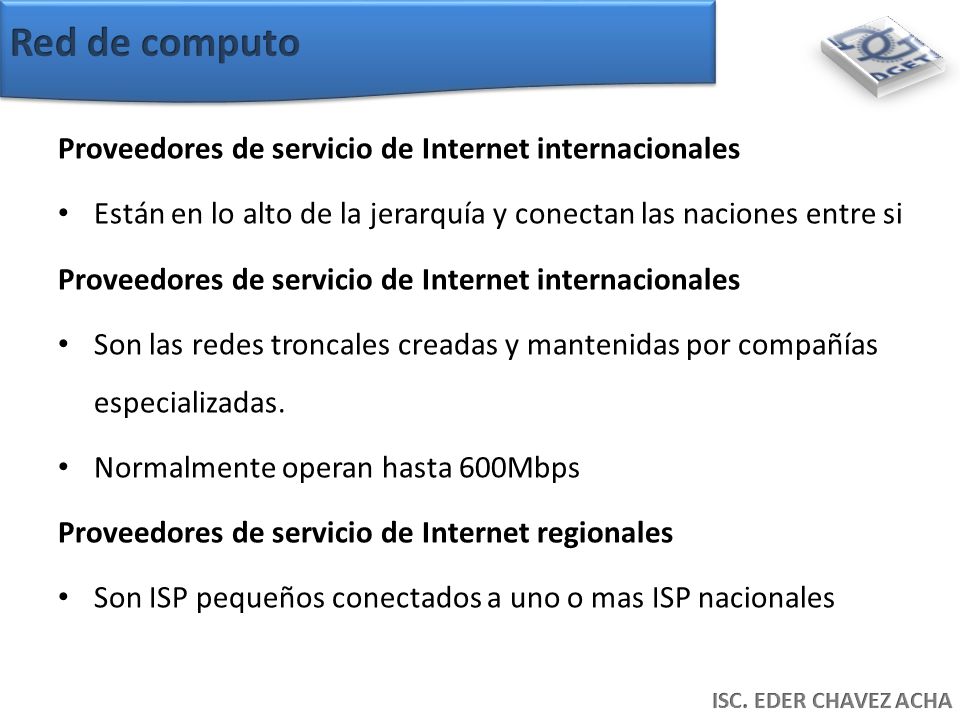

54 Proveedores de servicio de Internet internacionales Están en lo alto de la jerarquía y conectan las naciones entre si Proveedores de servicio de Internet internacionales Son las redes troncales creadas y mantenidas por compañías especializadas. Normalmente operan hasta 600Mbps Proveedores de servicio de Internet regionales Son ISP pequeños conectados a uno o mas ISP nacionales

55 Proveedores de servicio de Internet locales Proporcionan acceso directo a los usuarios La mayoría de los usuarios están conectados a ISP locales

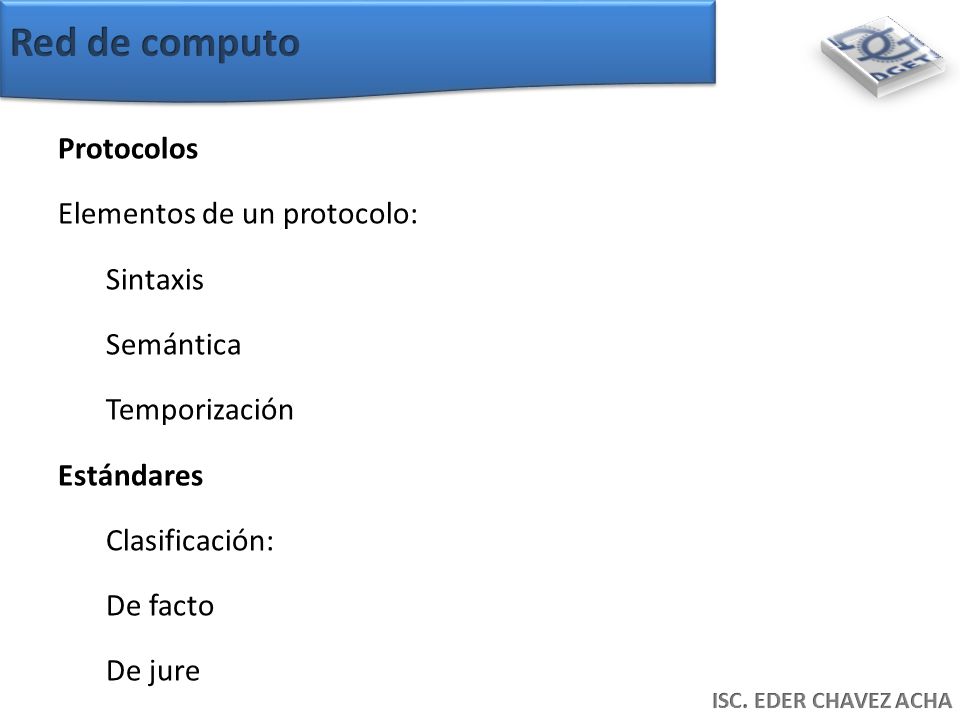

56 Protocolos Elementos de un protocolo: Sintaxis Semántica Temporización Estándares Clasificación: De facto De jure

57 Protocolo. La comunicación se da entre 2 entidades. Para que las entidades se entiendan tienen que estar de acuerdo con un protocolo.

58 Protocolo. Un protocolo es un conjunto de reglas que gobiernan la comunicación de datos. Define que se comunica, como se comunica, y cuando se comunica.

59 Elementos de un Protocolo. Sintaxis.- Se refiere a la estructura del formato de datos, es decir, el orden en el cual se presentan. Semántica.- ¿Cómo se interpreta cada determinado patrón y que acción se toma basada dicha interpretación? Temporización.- define 2 características, cuando se deberían de enviar los datos y con que rapidez deberían ser enviados

60 Estándares. Son esenciales para crear y mantener un mercado abierto y competitivo entre los fabricantes. Proporcionan guías a los fabricantes, vendedores, agencias de gobierno, para asegurar el tipo de interconectividad.

61 Clasificación de estándares. De facto. Los estándares no han sido probados por un cuerpo organizado, pero han sido adoptados como estándares, por su gran difusión. De jure. Aquellos que han sido legislados por un organismo oficialmente reconocido.

62 Organizaciones de estandarización Los estándares son desarrollados mediante la cooperación entre comités de creación de estándares, foros y agencias reguladoras de gobiernos.

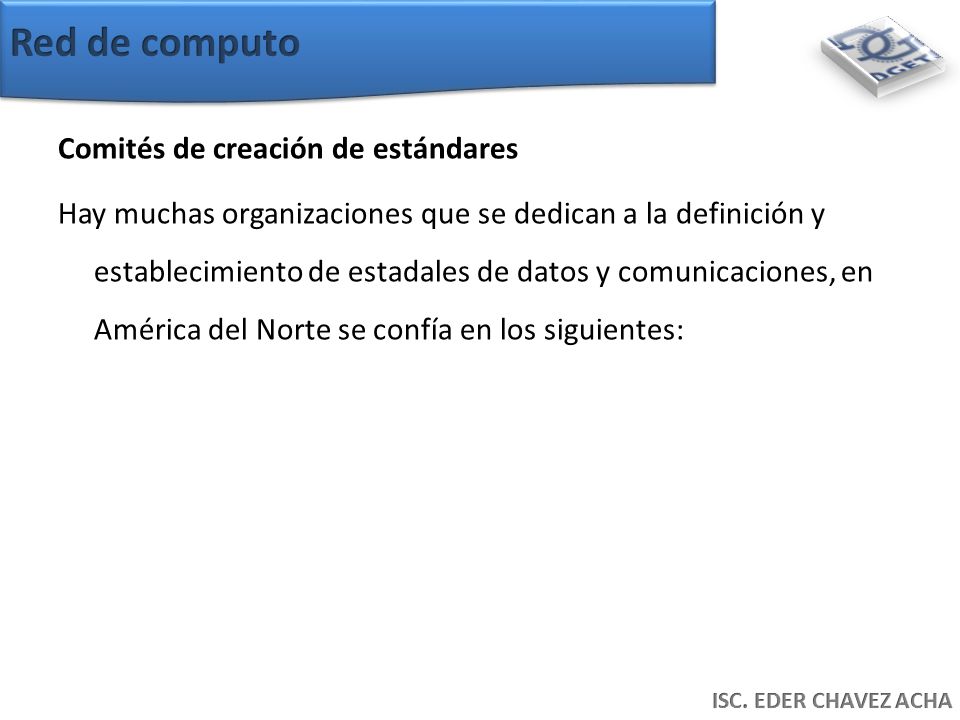

63 Comités de creación de estándares Hay muchas organizaciones que se dedican a la definición y establecimiento de estadales de datos y comunicaciones, en América del Norte se confía en los siguientes:

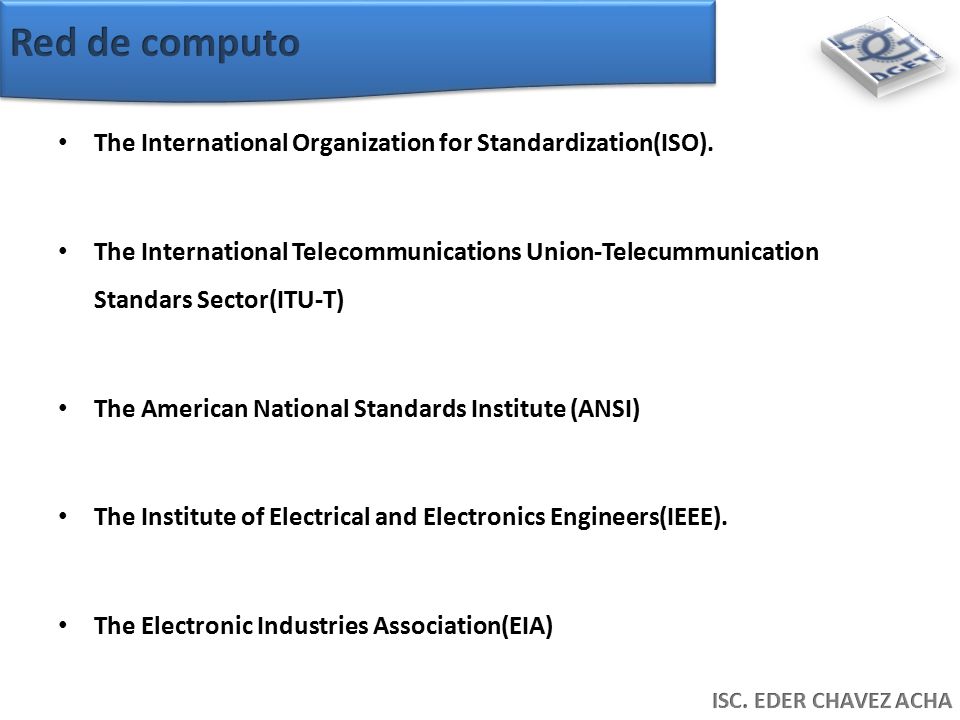

64 The International Organization for Standardization(ISO). The International Telecommunications Union-Telecummunication Standars Sector(ITU-T) The American National Standards Institute (ANSI) The Institute of Electrical and Electronics Engineers(IEEE). The Electronic Industries Association(EIA)
