1 CR Drums CR - Drums es una caja de ritmos, en la que se han seleccionado los sonidos de percusión que suelen gustar. En una caja de ritmos, solo es posible generar los sonidos que se han introducido, ya que no posee osciladores controlados por tensión (como ocurría con el sintetizador). Nuestro caso concreto posee siete pasos analógicos, cada uno de los cuales, es capaz de generar un sonido concreto.

2 DIAGRAMA DE BLOQUES

3 MIDI a TRIGGER Los teclados, se comunican con el resto del circuito a través de mensajes MIDI. Estos mensajes indican al resto de elementos como se ha actuado sobre el teclado (que tecla, duración, velocidad...). Los mensajes MIDI tienen 3 bytes que se transmiten es serie, y luego se transforman en paralelo, y se interpretan, con el microcontrolador 8031.

4 mezclador Nos permite combinar los sonidos disponibles que le llegan de los distintos pasos analógicos, dándoles distinto nivel a cada uno de ellos. A demás, permite combinar los sonidos con una entrada exterior que también se puede regular en nivel

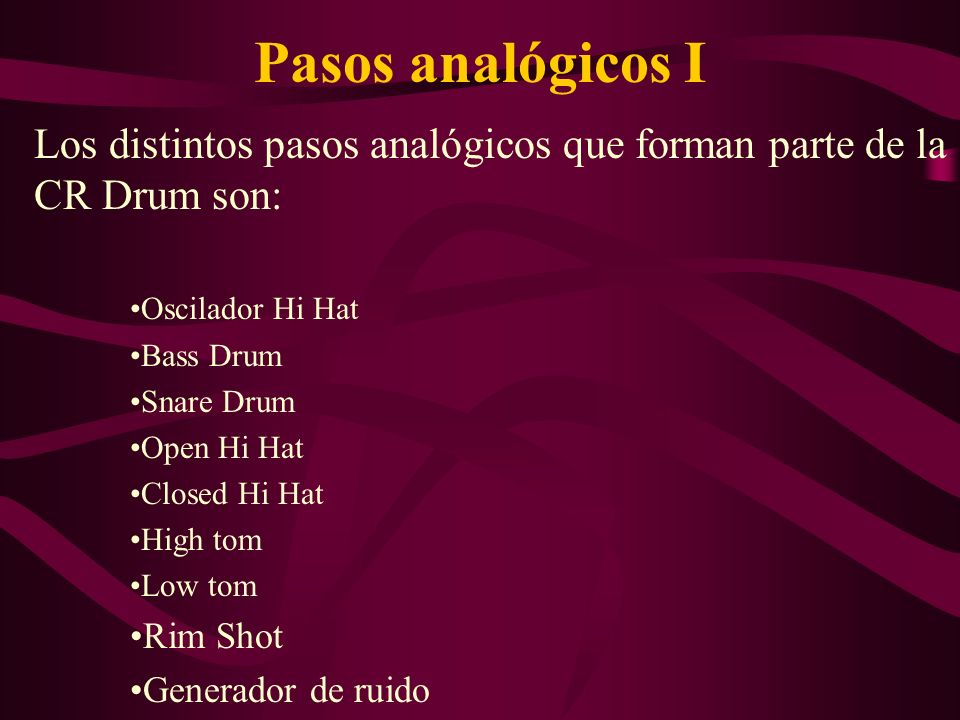

5 Pasos analógicos I Los distintos pasos analógicos que forman parte de la CR Drum son: Oscilador Hi Hat Bass Drum Snare Drum Open Hi Hat Closed Hi Hat High tom Low tom Rim Shot Generador de ruido

6 Pasos analógicos II Los siete pasos analógicos citados antes, se corresponden con siete circuitos eléctricos. Cada uno de los cuales es capaz de generar una señal concreta. En las siguientes diapositivas, se mostrarán los esquemas eléctricos (a modo informativo) de dichas fuentes sonoras, y se explicara la forma de variar su salida modificando los valores de ciertos componentes,

7 oscilador Hi Hat I (esquema eléctrico)
                                                                                                                                                                                                                                                                                                                                    Bass Drum

8 oscilador Hi Hat II (variación de parámetros)
Cambiando los pares de resistencia-condensador (R15-C9, R16-C10, R17-C11, R18-C12, R19-C13, R20-C16), se consigue variar la salida, y por tanto, el sonido será diferente

9 Bass Drum I (esquema eléctrico)

10 Bass Drum II (variación de parámetros)
Podemos conseguir un sonido mas grave aumentando R59 y más agudo disminuyendo su valor Se puede aumentar el decaimiento del sonido aumentando R50 y disminuirlo disminuyendo dicha resistencia

11 Snare Drum I (esquema eléctrico)

12 Snare Drum II (variación de parámetros)
La frecuencia del sonido, puede ser cambiada, variando el valor de la resistencia R60. El decaimiento del sonido se puede alargar aumentando R51.

13 Hi Hats I (esquema eléctrico)

14 Hi Hats II (variación de parámetros)
Los bloques Open Hi Hat y Closed Hi Hat, son idénticos, salvo el valor del condensador C4, que fija el decaimiento del sonido.

15 Toms I (esquema eléctrico)

16 Toms II (variación de parámetros)
Los circuitos del Low tom y High tom son iguales (solo cambia el valor de sus componentes). Son los componentes más complejos de la caja de ritmos, ya que la frecuencia de inicio y la del final son diferentes (transistor Q19). La frecuencia inicial la marca la suma de resistencias R107 y R119 y la frecuencia final queda fijada por la resistencia R106 El decaimiento, lo marca la resistencia R98

17 Rim Shot El esquema eléctrico es el mismo que el del Bass Drum, con lo que los parámetros de diseño son los iguales que en este ultimo.

18 Generador de ruido I (esquema eléctrico)

19 Control de nivel de accent I (circuito eléctrico)

20 Control de nivel de accent II
Es simplemente un amplificador que proporciona la misma forma de onda que le llega, dándole mayor amplitud. No tiene en cuenta la forma de presionar el teclado ni otras cualidades, como ocurría con el VCA del sintetizador

21 Conclusión La CR Drum, es mucho mas limitada a la hora de generar nuestras composiciones, pero es mucho mas sencilla de usar que los sintetizadores, y puede llegar a dar buenos resultados con poco esfuerzo.
