SELECCIÓN DE UNA FLOTA DE EQUIPOS MINEROS DE CARGUIO Y TRANSPORTE PARA MINERIA SUBTERRANEA Y RAJO ABIERTO.

Presentación del tema: "SELECCIÓN DE UNA FLOTA DE EQUIPOS MINEROS DE CARGUIO Y TRANSPORTE PARA MINERIA SUBTERRANEA Y RAJO ABIERTO."— Transcripción de la presentación:

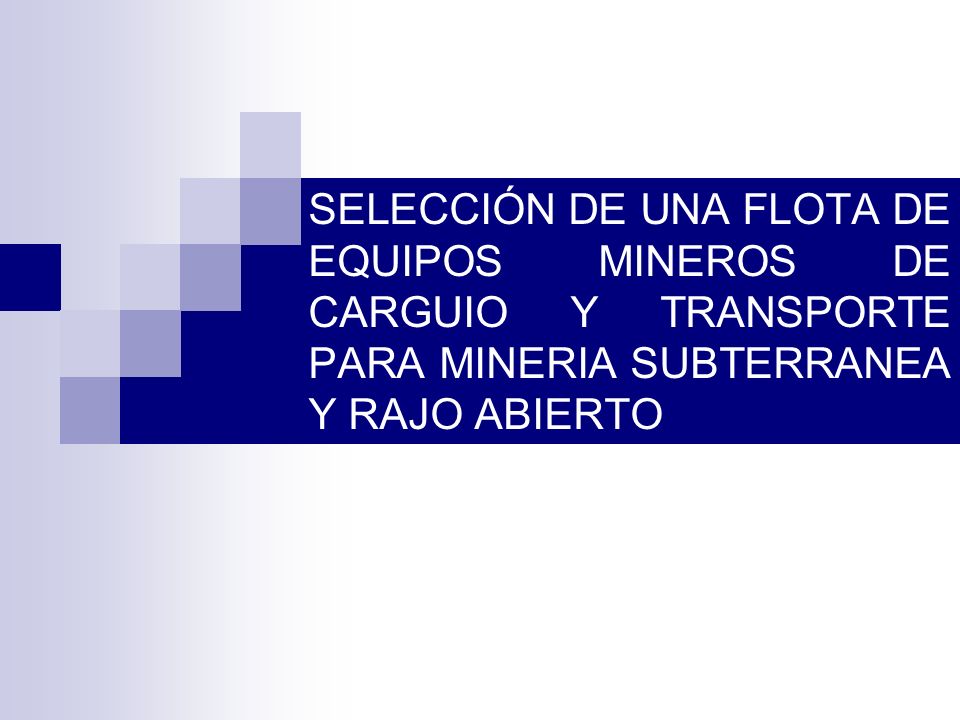

1 SELECCIÓN DE UNA FLOTA DE EQUIPOS MINEROS DE CARGUIO Y TRANSPORTE PARA MINERIA SUBTERRANEA Y RAJO ABIERTO

2 CARGUIO Y TRANSPORTE EN MINA SUBTERRANEA

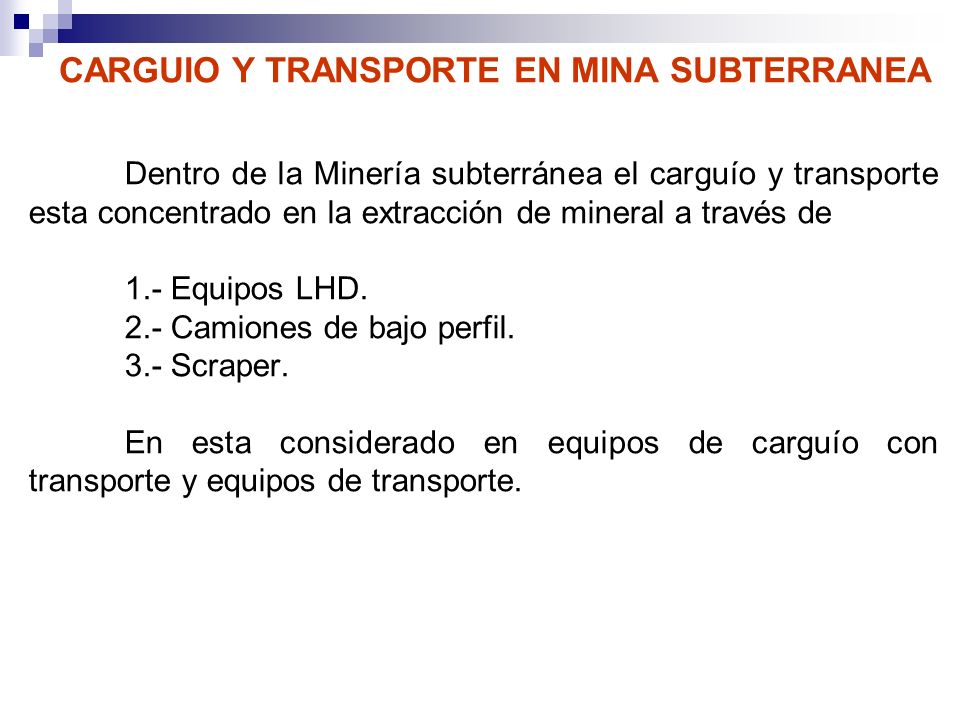

Dentro de la Minería subterránea el carguío y transporte esta concentrado en la extracción de mineral a través de 1.- Equipos LHD. 2.- Camiones de bajo perfil. 3.- Scraper. En esta considerado en equipos de carguío con transporte y equipos de transporte.

3 LHD Como parámetros de control para este equipo, se debe mencionar:
Disponibilidad física sobre 85% Utilización.

4 Consideraciones para elegir el tamaño del LHD

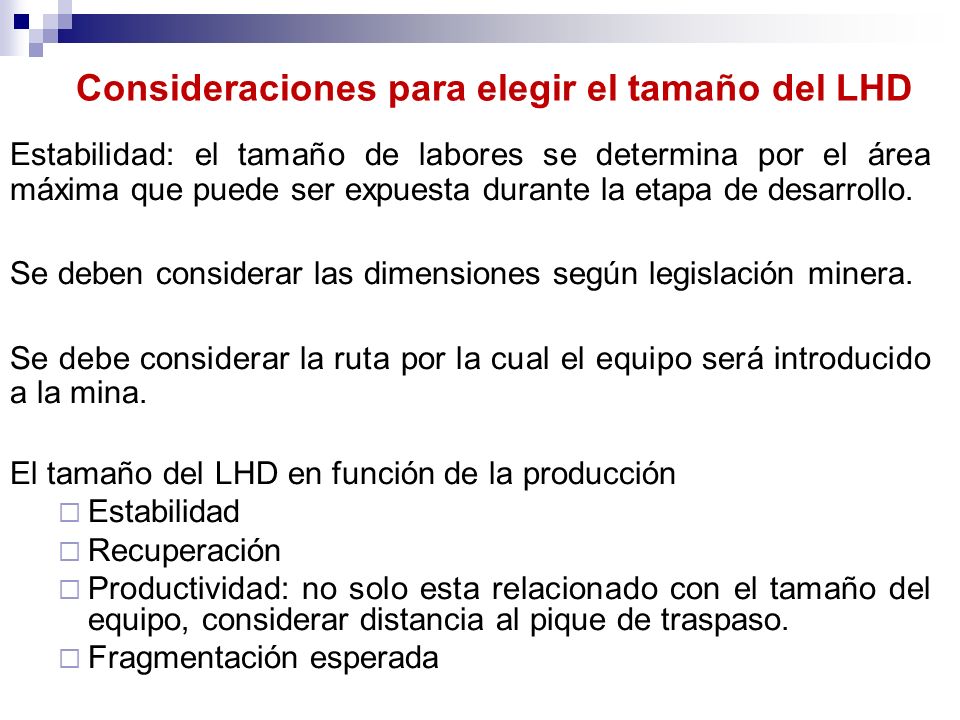

Estabilidad: el tamaño de labores se determina por el área máxima que puede ser expuesta durante la etapa de desarrollo. Se deben considerar las dimensiones según legislación minera. Se debe considerar la ruta por la cual el equipo será introducido a la mina. El tamaño del LHD en función de la producción Estabilidad Recuperación Productividad: no solo esta relacionado con el tamaño del equipo, considerar distancia al pique de traspaso. Fragmentación esperada

5 Calculo de rendimiento Equipos LHD

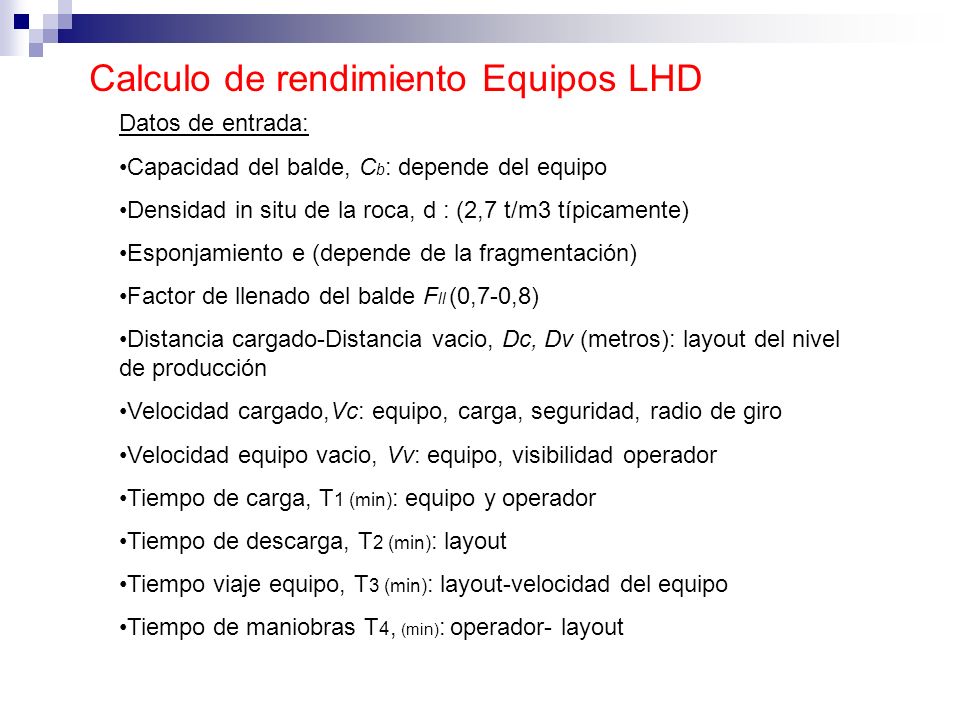

Datos de entrada: Capacidad del balde, Cb: depende del equipo Densidad in situ de la roca, d : (2,7 t/m3 típicamente) Esponjamiento e (depende de la fragmentación) Factor de llenado del balde Fll (0,7-0,8) Distancia cargado-Distancia vacio, Dc, Dv (metros): layout del nivel de producción Velocidad cargado,Vc: equipo, carga, seguridad, radio de giro Velocidad equipo vacio, Vv: equipo, visibilidad operador Tiempo de carga, T1 (min): equipo y operador Tiempo de descarga, T2 (min): layout Tiempo viaje equipo, T3 (min): layout-velocidad del equipo Tiempo de maniobras T4, (min): operador- layout

6 Rendimiento LHD Numero de ciclos por hora Ciclos/hora
Rendimiento horario Tonelada/hora Capacidad Balde (m3 o yd3)

7 Rendimiento LHD-camión
Datos de entrada: Capacidad del balde, Cb Capacidad del camion, Cc Densidad in situ de la roca, d: (2,7 t/m3 típicamente) Esponjamiento e Factor de llenado del balde Fll (0,7-0,8) Distancia cargado-Distancia vacio, Di, Dv (metros) Velocidad cargado,Vc Velocidad equipo vacio, Vc Tiempo de carga, T1 (min) Tiempo de descarga, T2 (min) Tiempo viaje equipo, T3 (min) Tiempo de maniobras T4, (min)

8 Rendimiento LHD-camión
Capacidad LHD Numero de ciclos para llenar el camión Numero de paladas Factor llenado camión

9 Rendimiento LHD-n camiones
Se requiere saturar al LHD, por lo tanto: n = numero de camiones para saturar al equipo T camión = Tiempo de viaje del camión no incluyendo el tiempo de carga

10 Rendimiento del SCRAPER.

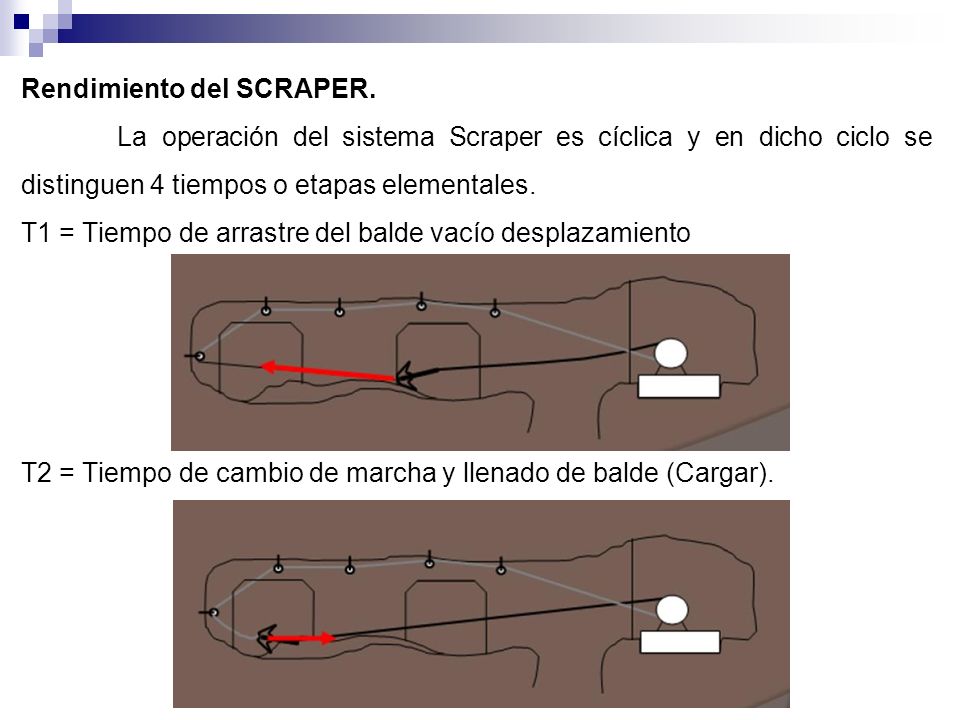

La operación del sistema Scraper es cíclica y en dicho ciclo se distinguen 4 tiempos o etapas elementales. T1 = Tiempo de arrastre del balde vacío desplazamiento T2 = Tiempo de cambio de marcha y llenado de balde (Cargar).

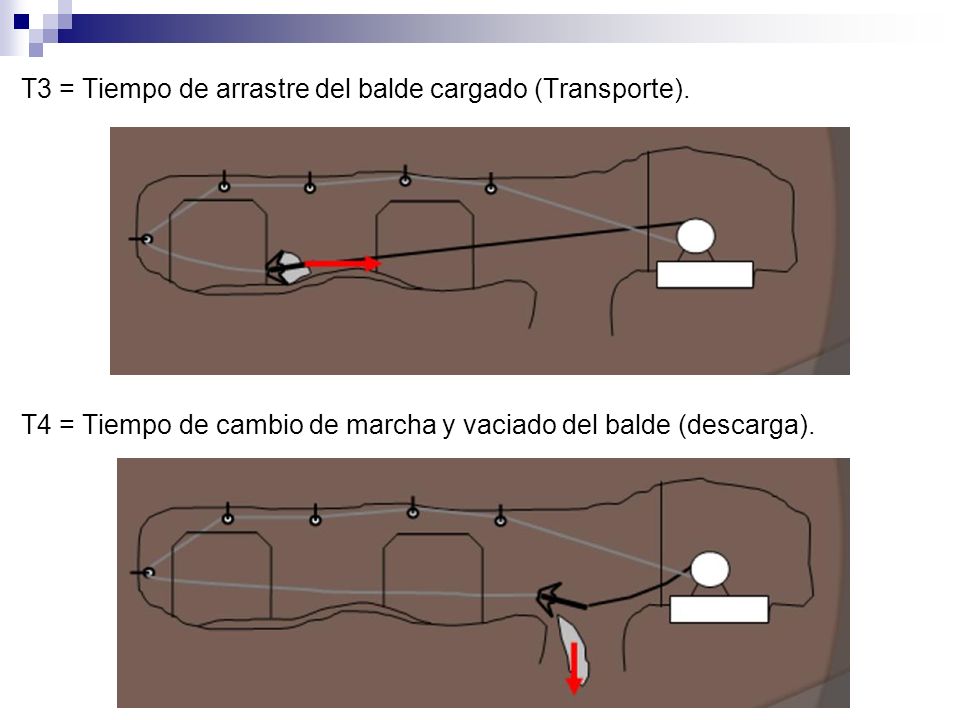

11 T3 = Tiempo de arrastre del balde cargado (Transporte).
T4 = Tiempo de cambio de marcha y vaciado del balde (descarga).

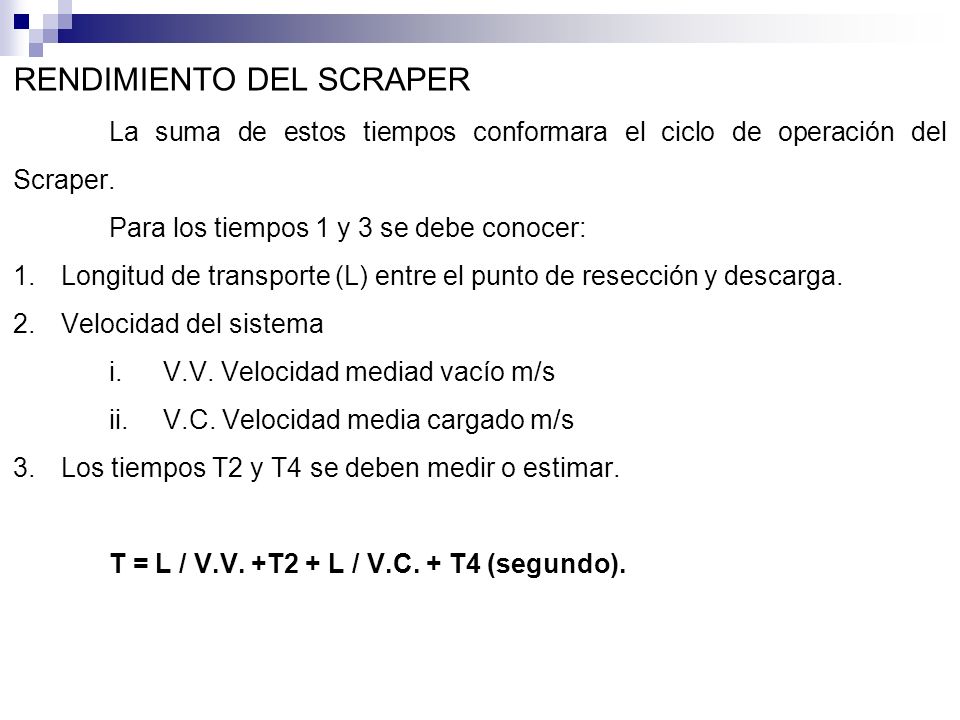

12 RENDIMIENTO DEL SCRAPER
La suma de estos tiempos conformara el ciclo de operación del Scraper. Para los tiempos 1 y 3 se debe conocer: Longitud de transporte (L) entre el punto de resección y descarga. Velocidad del sistema V.V. Velocidad mediad vacío m/s V.C. Velocidad media cargado m/s Los tiempos T2 y T4 se deben medir o estimar. T = L / V.V. +T2 + L / V.C. + T4 (segundo).

13 RENDIMIENTO DEL SCRAPER
El rendimiento (r) del sistema se calcula conociendo el: Volumen del balde (V = m3). Coeficiente de llenado (F1) Densidad del material in situ (d = ton / m3) Esponjamiento (e). Tiempo del ciclo (T = seg). R = V x F1 x (d / (1 + e) ) x 3600 / T (ton / h)

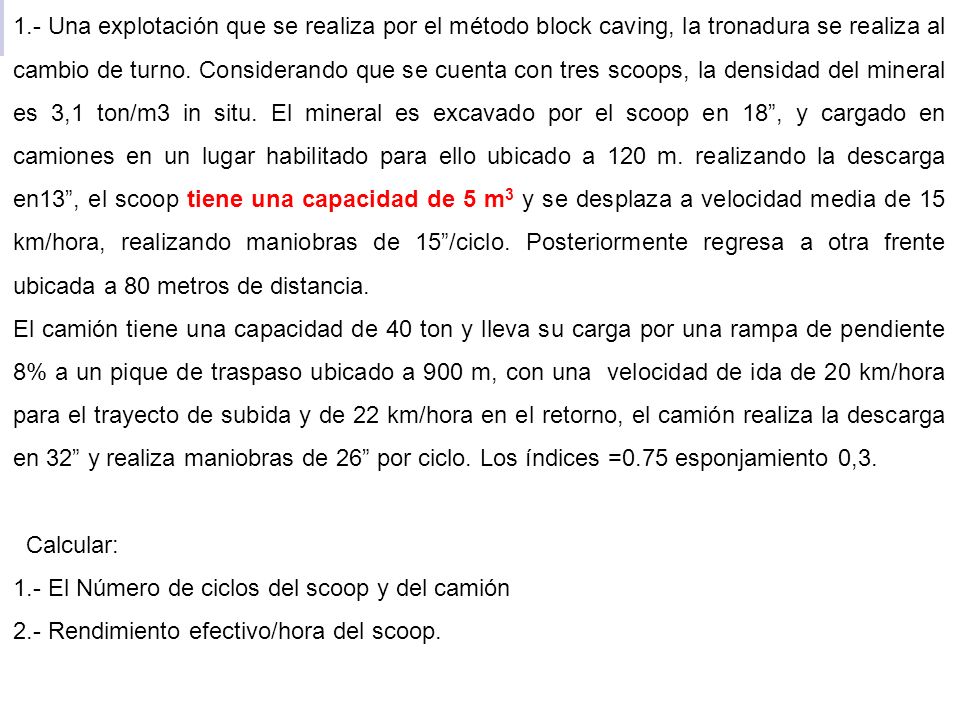

14 1.- Una explotación que se realiza por el método block caving, la tronadura se realiza al cambio de turno. Considerando que se cuenta con tres scoops, la densidad del mineral es 3,1 ton/m3 in situ. El mineral es excavado por el scoop en 18”, y cargado en camiones en un lugar habilitado para ello ubicado a 120 m. realizando la descarga en13”, el scoop tiene una capacidad de 5 m3 y se desplaza a velocidad media de 15 km/hora, realizando maniobras de 15”/ciclo. Posteriormente regresa a otra frente ubicada a 80 metros de distancia. El camión tiene una capacidad de 40 ton y lleva su carga por una rampa de pendiente 8% a un pique de traspaso ubicado a 900 m, con una velocidad de ida de 20 km/hora para el trayecto de subida y de 22 km/hora en el retorno, el camión realiza la descarga en 32” y realiza maniobras de 26” por ciclo. Los índices =0.75 esponjamiento 0,3. Calcular: 1.- El Número de ciclos del scoop y del camión 2.- Rendimiento efectivo/hora del scoop.

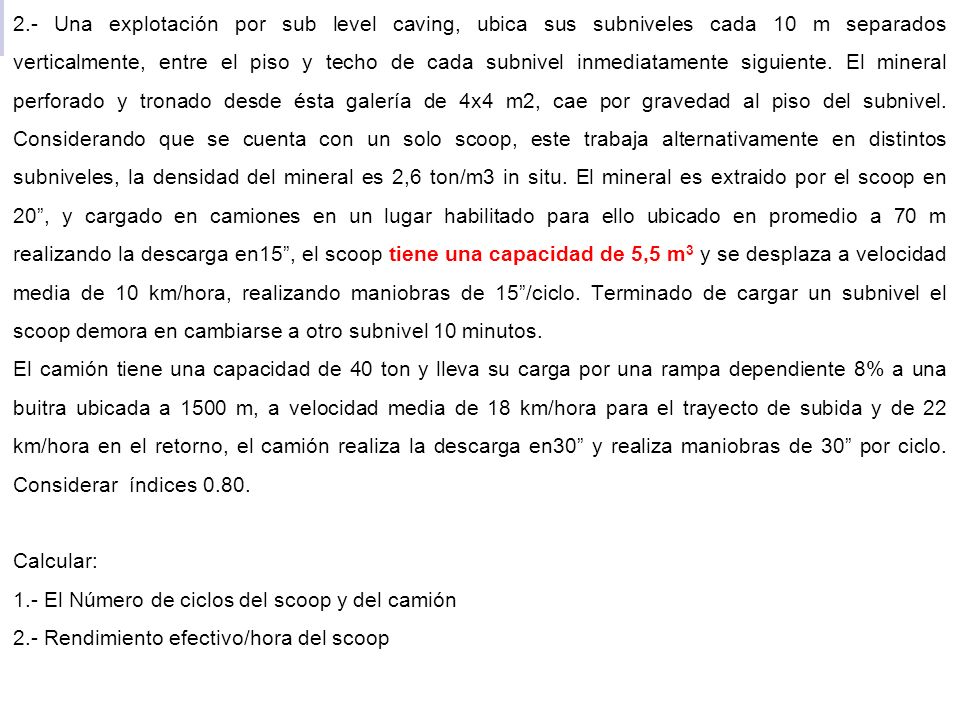

15 2.- Una explotación por sub level caving, ubica sus subniveles cada 10 m separados verticalmente, entre el piso y techo de cada subnivel inmediatamente siguiente. El mineral perforado y tronado desde ésta galería de 4x4 m2, cae por gravedad al piso del subnivel. Considerando que se cuenta con un solo scoop, este trabaja alternativamente en distintos subniveles, la densidad del mineral es 2,6 ton/m3 in situ. El mineral es extraido por el scoop en 20”, y cargado en camiones en un lugar habilitado para ello ubicado en promedio a 70 m realizando la descarga en15”, el scoop tiene una capacidad de 5,5 m3 y se desplaza a velocidad media de 10 km/hora, realizando maniobras de 15”/ciclo. Terminado de cargar un subnivel el scoop demora en cambiarse a otro subnivel 10 minutos. El camión tiene una capacidad de 40 ton y lleva su carga por una rampa dependiente 8% a una buitra ubicada a 1500 m, a velocidad media de 18 km/hora para el trayecto de subida y de 22 km/hora en el retorno, el camión realiza la descarga en30” y realiza maniobras de 30” por ciclo. Considerar índices 0.80. Calcular: 1.- El Número de ciclos del scoop y del camión 2.- Rendimiento efectivo/hora del scoop

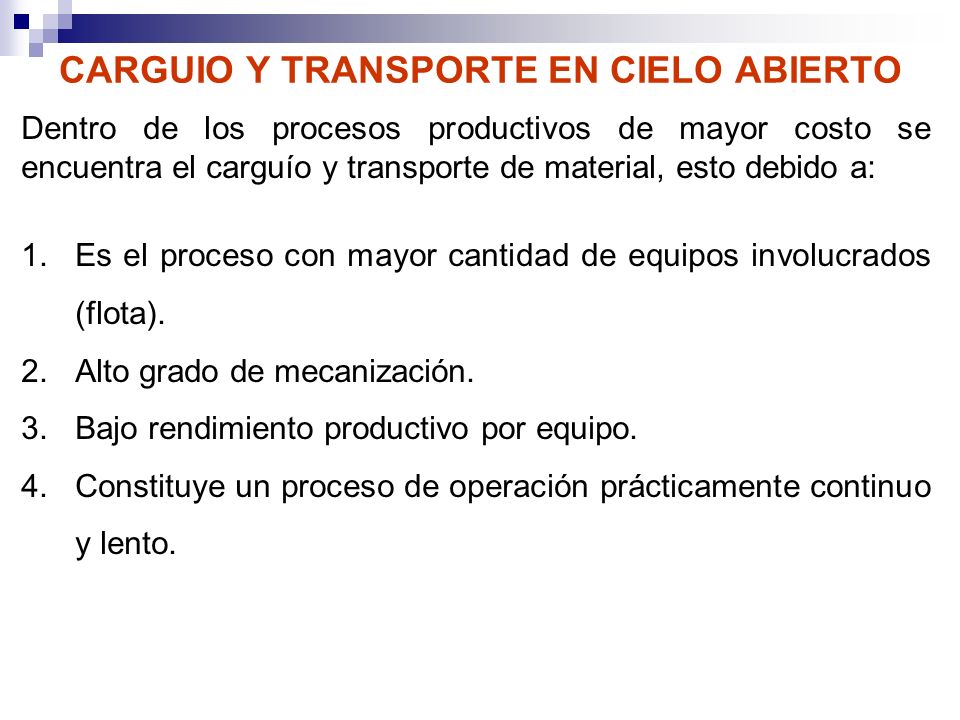

16 CARGUIO Y TRANSPORTE EN CIELO ABIERTO
Dentro de los procesos productivos de mayor costo se encuentra el carguío y transporte de material, esto debido a: Es el proceso con mayor cantidad de equipos involucrados (flota). Alto grado de mecanización. Bajo rendimiento productivo por equipo. Constituye un proceso de operación prácticamente continuo y lento.

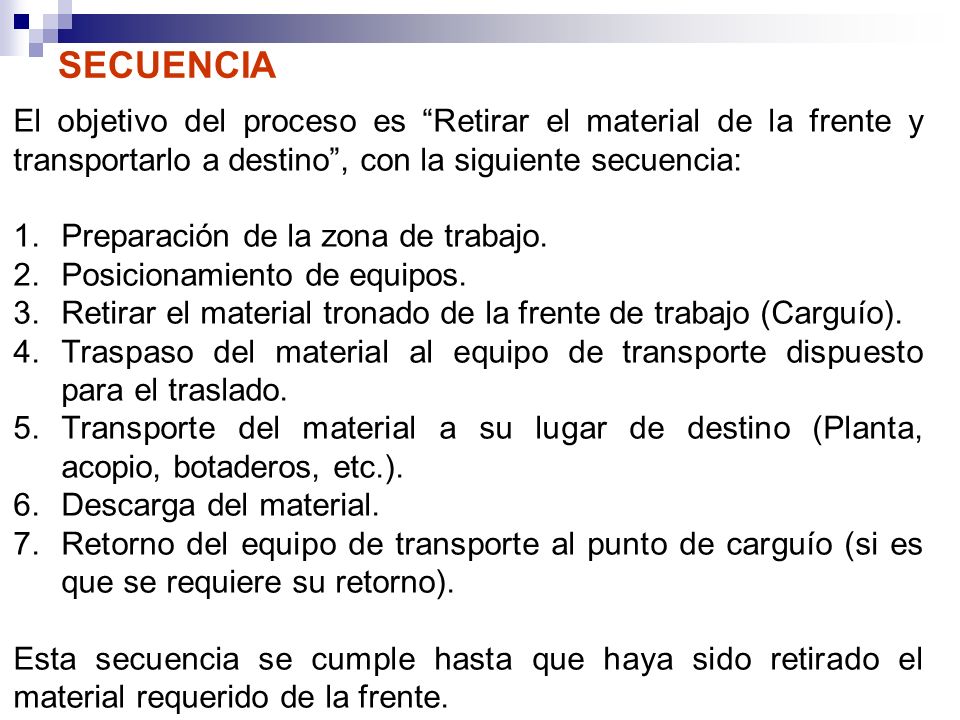

17 SECUENCIA El objetivo del proceso es “Retirar el material de la frente y transportarlo a destino”, con la siguiente secuencia: Preparación de la zona de trabajo. Posicionamiento de equipos. Retirar el material tronado de la frente de trabajo (Carguío). Traspaso del material al equipo de transporte dispuesto para el traslado. Transporte del material a su lugar de destino (Planta, acopio, botaderos, etc.). Descarga del material. Retorno del equipo de transporte al punto de carguío (si es que se requiere su retorno). Esta secuencia se cumple hasta que haya sido retirado el material requerido de la frente.

18 CONSIDERACIONES ESPECIALES

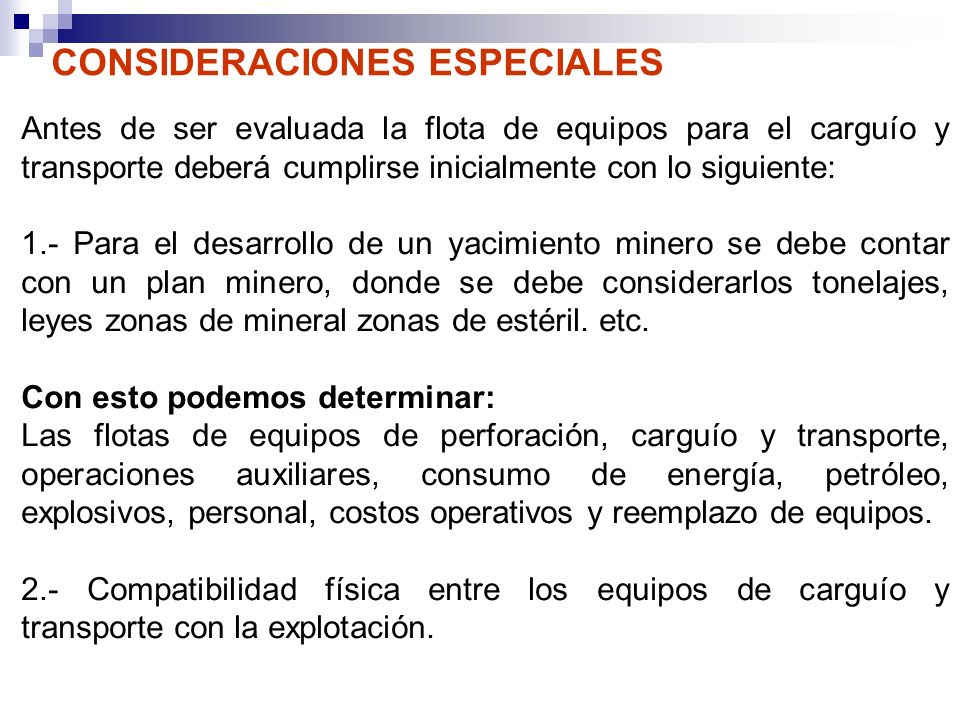

Antes de ser evaluada la flota de equipos para el carguío y transporte deberá cumplirse inicialmente con lo siguiente: 1.- Para el desarrollo de un yacimiento minero se debe contar con un plan minero, donde se debe considerarlos tonelajes, leyes zonas de mineral zonas de estéril. etc. Con esto podemos determinar: Las flotas de equipos de perforación, carguío y transporte, operaciones auxiliares, consumo de energía, petróleo, explosivos, personal, costos operativos y reemplazo de equipos. 2.- Compatibilidad física entre los equipos de carguío y transporte con la explotación.

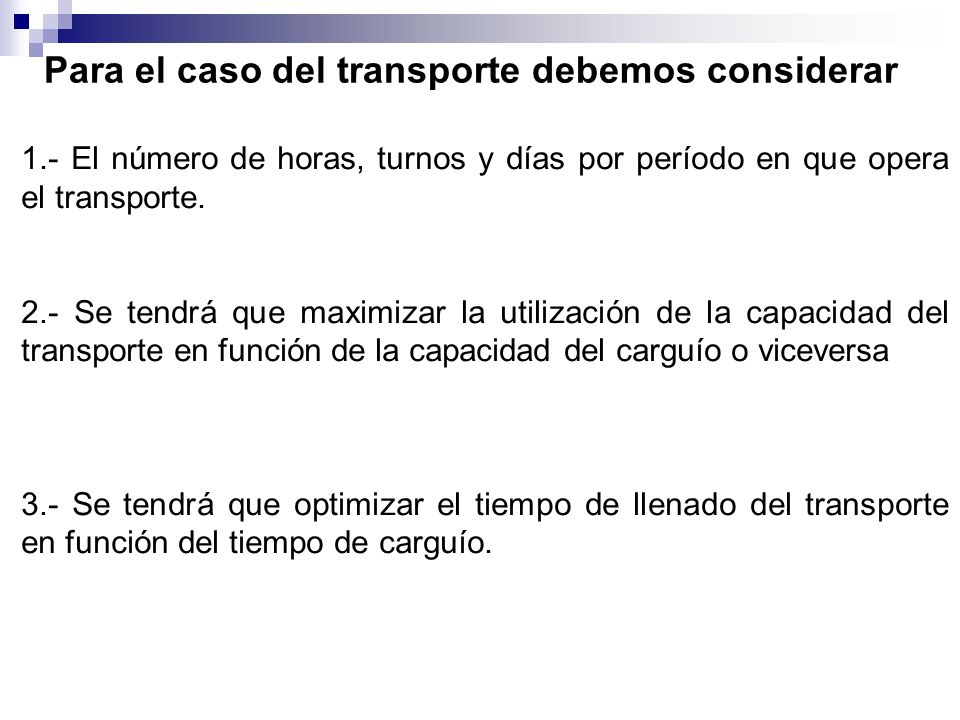

19 Para el caso del transporte debemos considerar
1.- El número de horas, turnos y días por período en que opera el transporte. 2.- Se tendrá que maximizar la utilización de la capacidad del transporte en función de la capacidad del carguío o viceversa 3.- Se tendrá que optimizar el tiempo de llenado del transporte en función del tiempo de carguío.

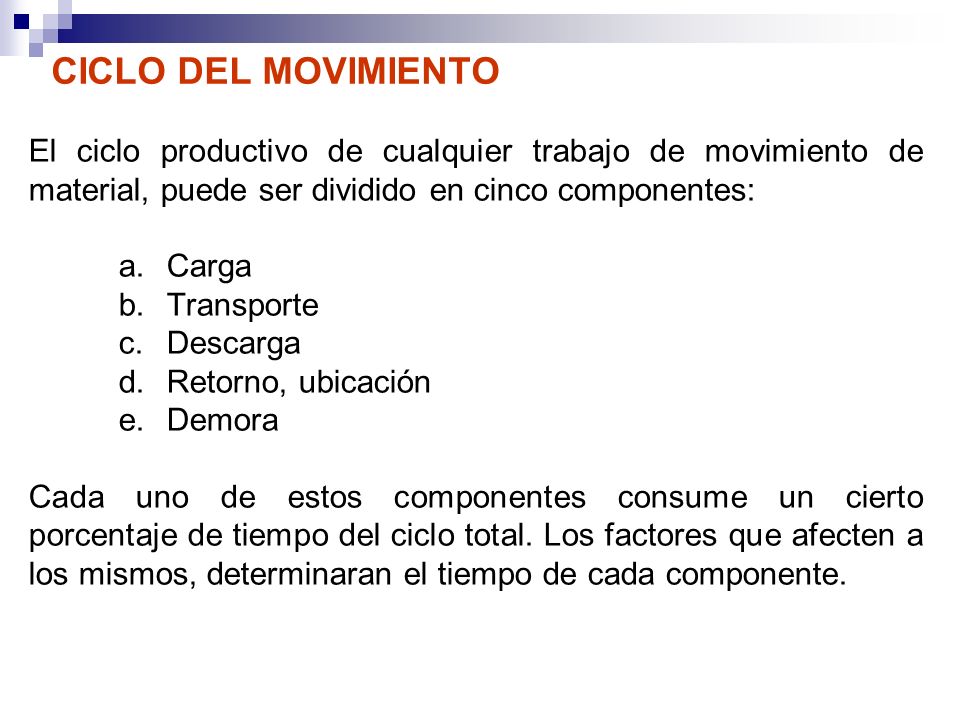

20 CICLO DEL MOVIMIENTO El ciclo productivo de cualquier trabajo de movimiento de material, puede ser dividido en cinco componentes: Carga Transporte Descarga Retorno, ubicación Demora Cada uno de estos componentes consume un cierto porcentaje de tiempo del ciclo total. Los factores que afecten a los mismos, determinaran el tiempo de cada componente.

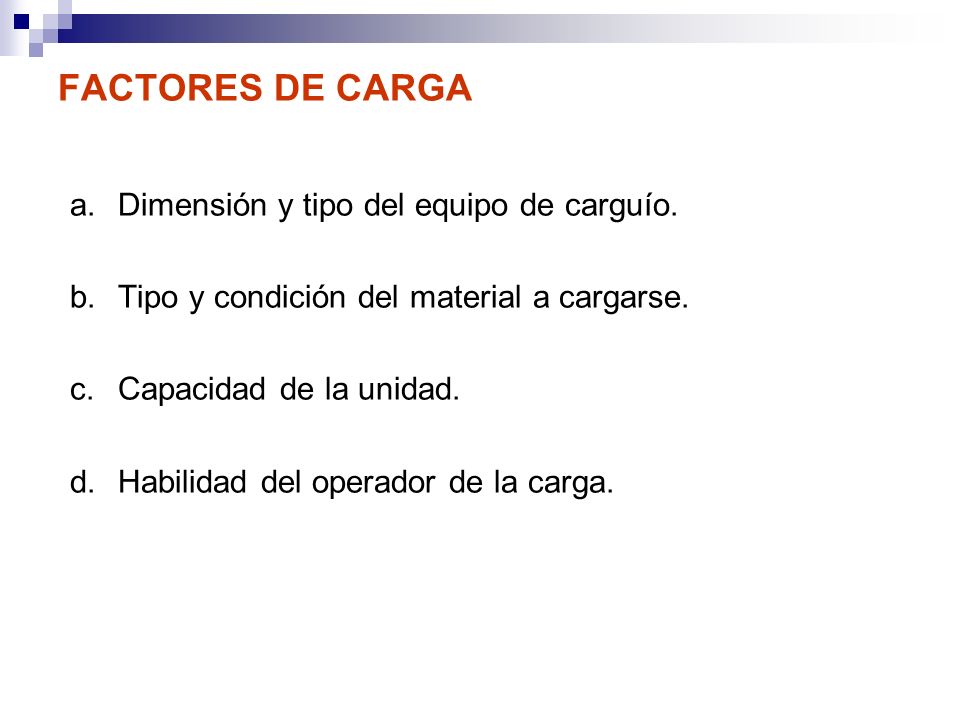

21 FACTORES DE CARGA Dimensión y tipo del equipo de carguío.
Tipo y condición del material a cargarse. Capacidad de la unidad. Habilidad del operador de la carga.

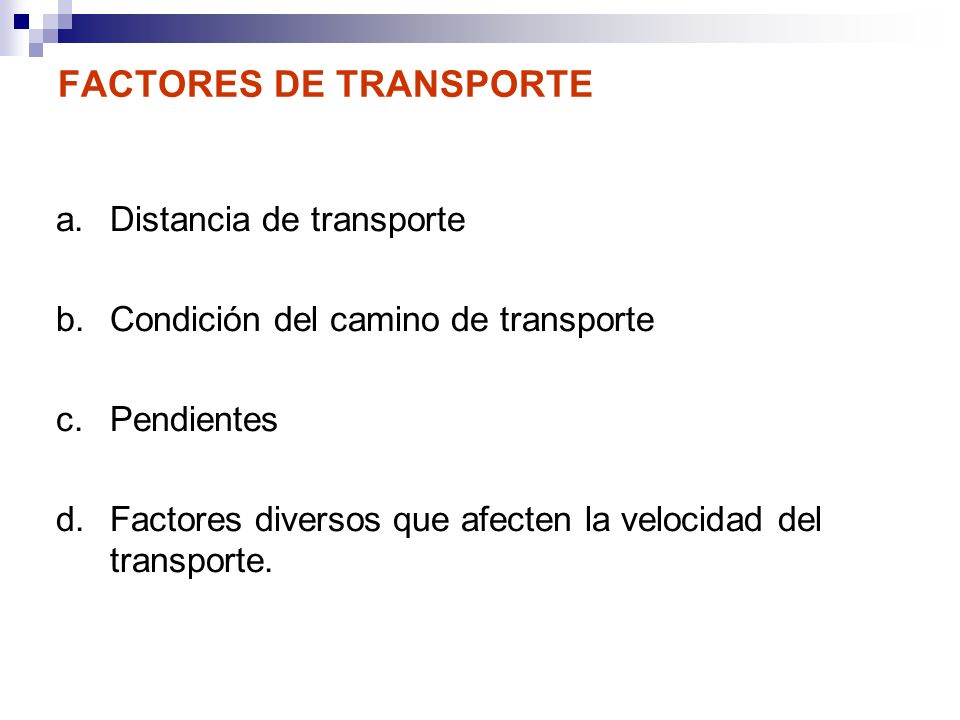

22 FACTORES DE TRANSPORTE
Distancia de transporte Condición del camino de transporte Pendientes Factores diversos que afecten la velocidad del transporte.

23 FACTORES DE DESCARGA Destino del material

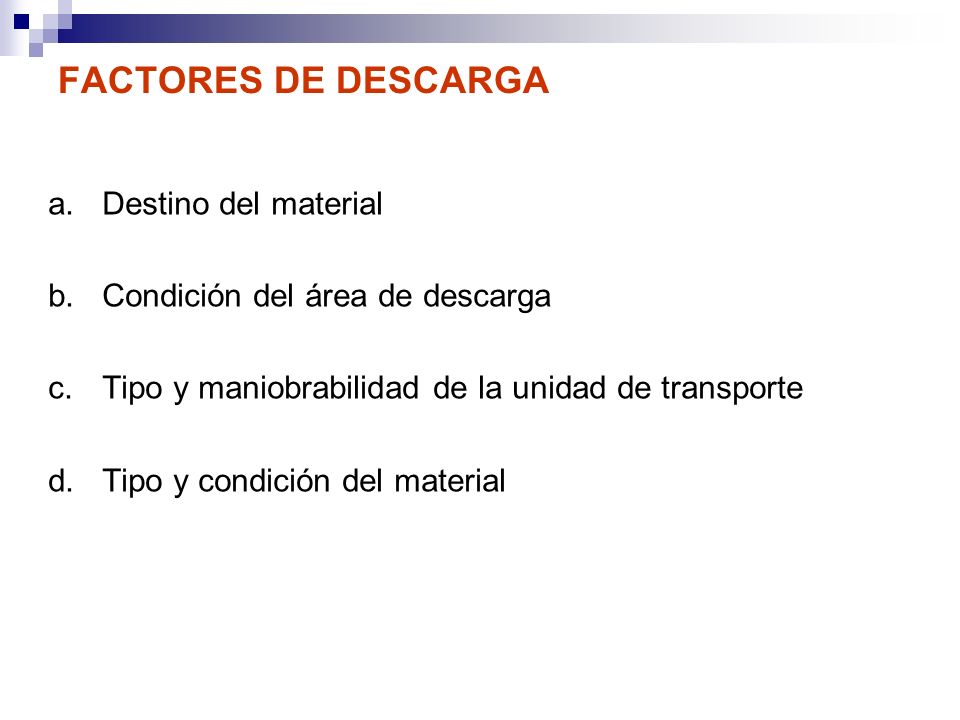

Condición del área de descarga Tipo y maniobrabilidad de la unidad de transporte Tipo y condición del material

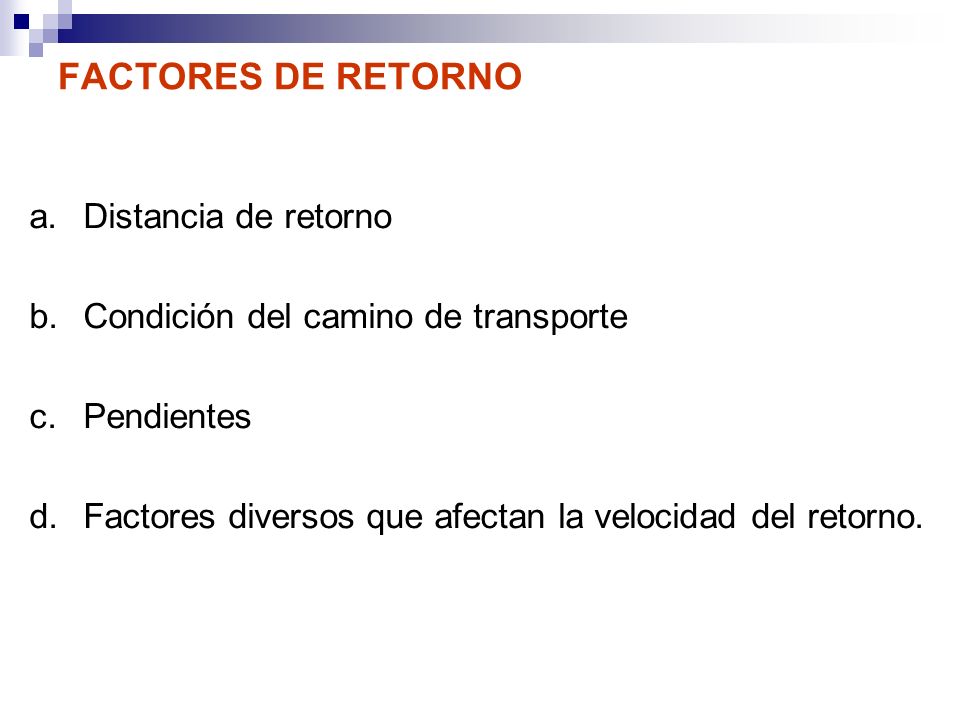

24 FACTORES DE RETORNO Distancia de retorno
Condición del camino de transporte Pendientes Factores diversos que afectan la velocidad del retorno.

25 FACTORES DE UBICACION Maniobrabilidad de la unidad
Área de maniobras disponible Tipo de equipo de carguío Ubicación del equipo de carguío

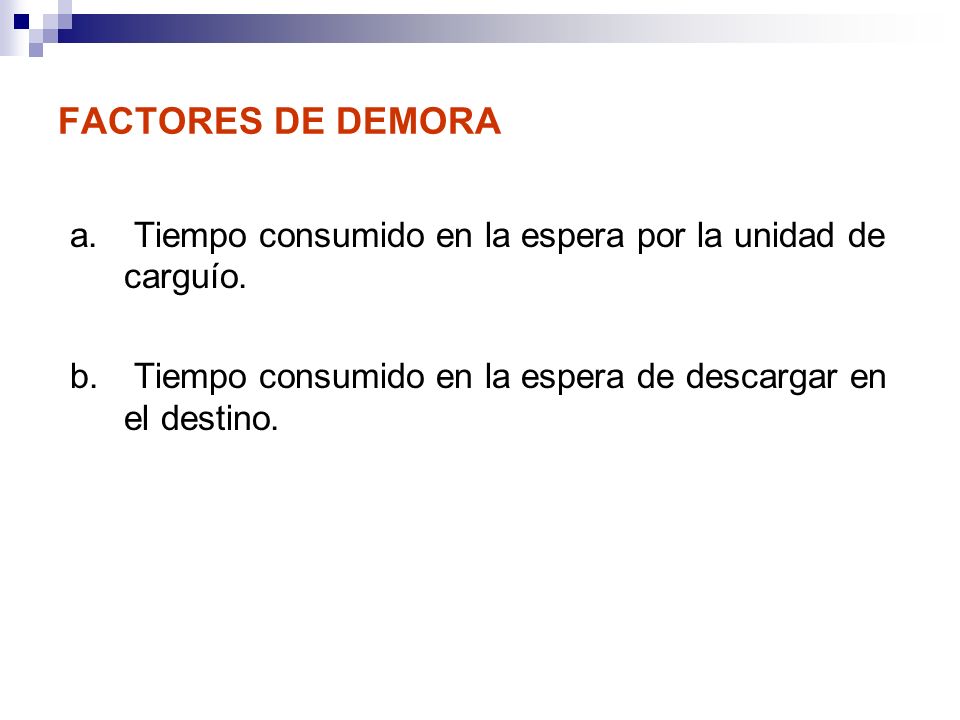

26 FACTORES DE DEMORA  Tiempo consumido en la espera por la unidad de carguío.  Tiempo consumido en la espera de descargar en el destino.

27 Selección de Equipos Mineros

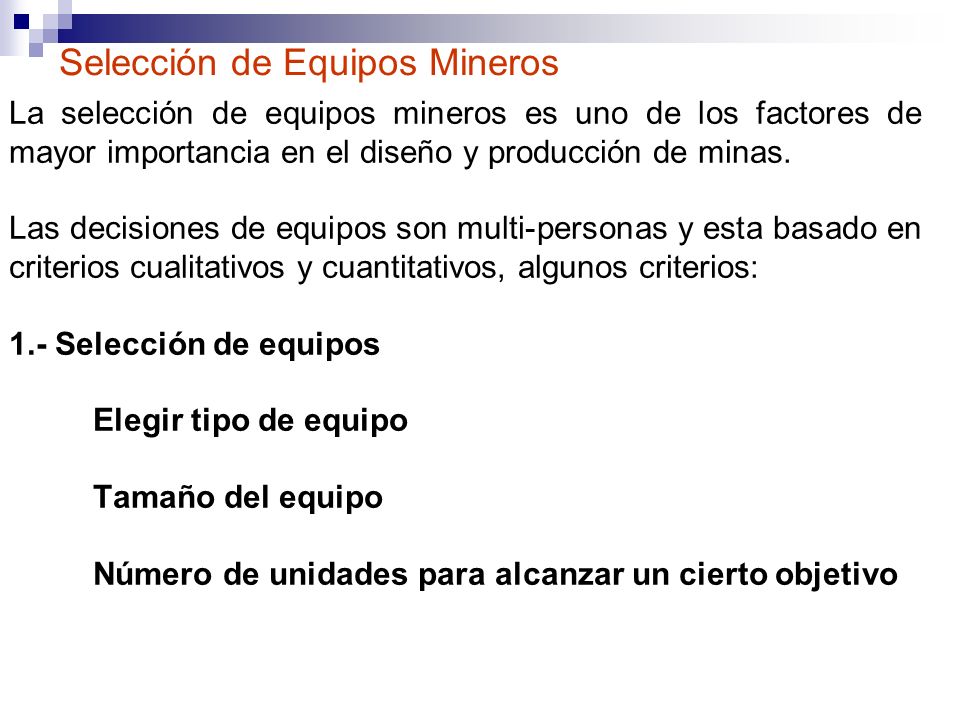

La selección de equipos mineros es uno de los factores de mayor importancia en el diseño y producción de minas. Las decisiones de equipos son multi-personas y esta basado en criterios cualitativos y cuantitativos, algunos criterios: 1.- Selección de equipos Elegir tipo de equipo Tamaño del equipo Número de unidades para alcanzar un cierto objetivo

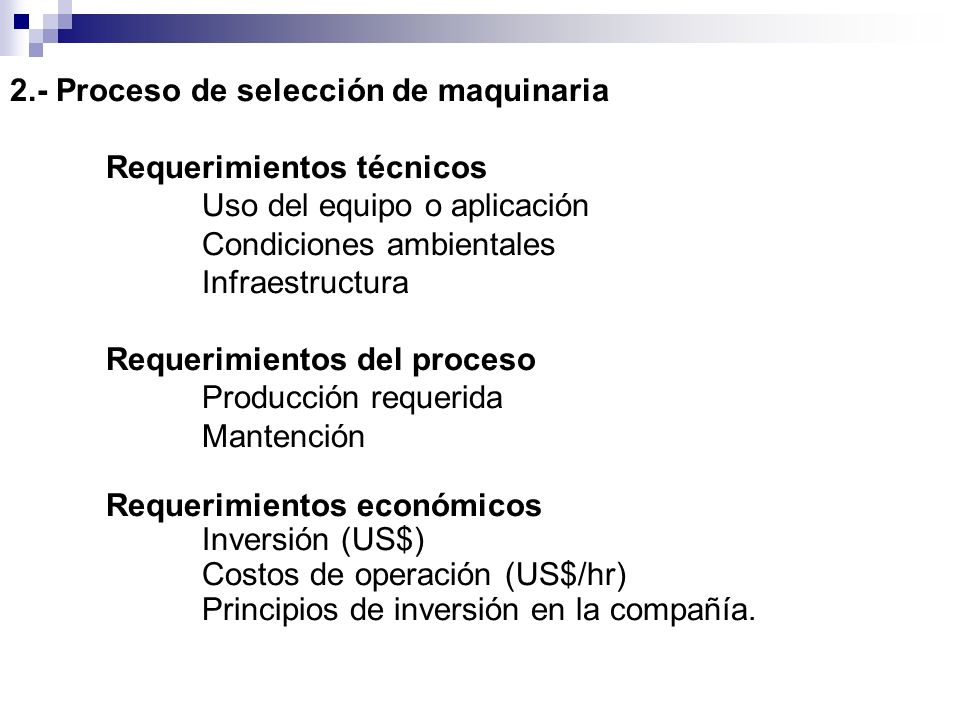

28 2.- Proceso de selección de maquinaria Requerimientos técnicos Uso del equipo o aplicación Condiciones ambientales Infraestructura Requerimientos del proceso Producción requerida Mantención Requerimientos económicos Inversión (US$) Costos de operación (US$/hr) Principios de inversión en la compañía.

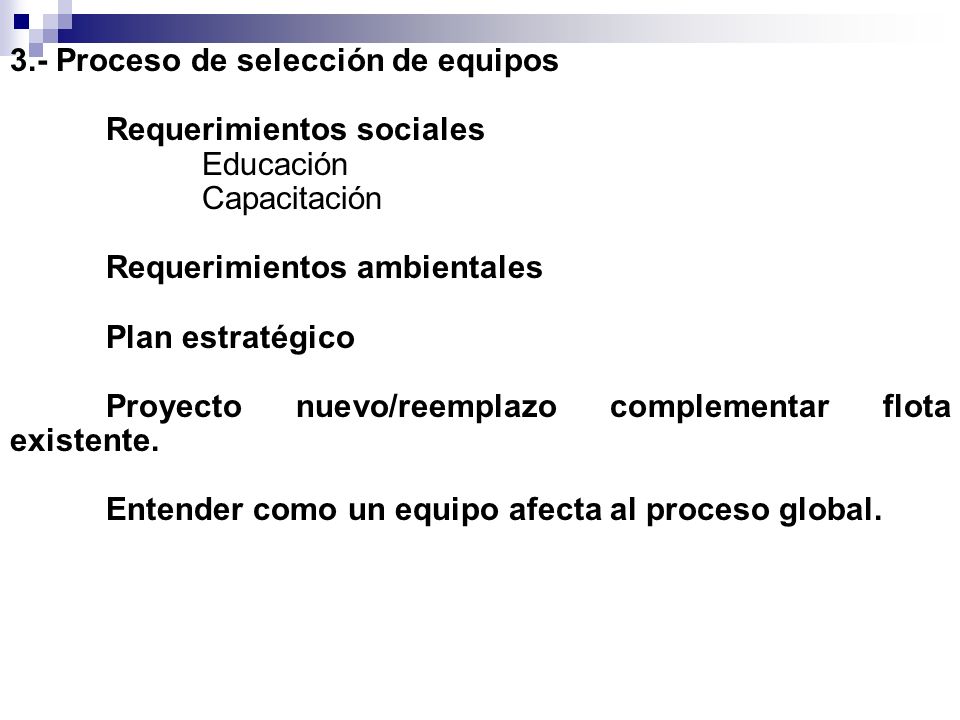

29 3.- Proceso de selección de equipos Requerimientos sociales Educación Capacitación Requerimientos ambientales Plan estratégico Proyecto nuevo/reemplazo complementar flota existente. Entender como un equipo afecta al proceso global.

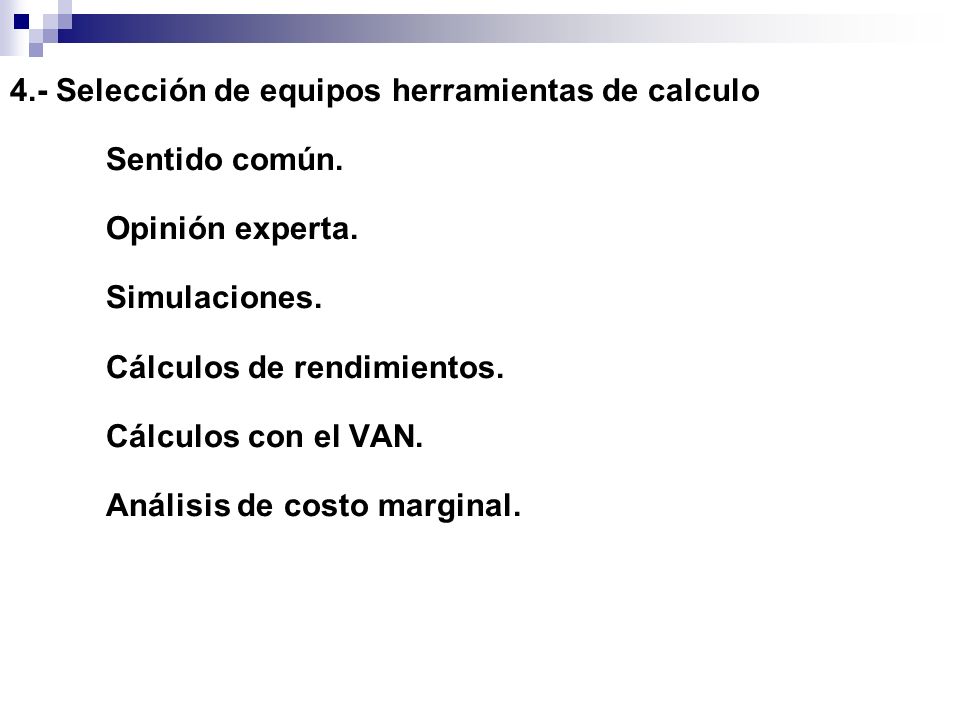

30 4. - Selección de equipos herramientas de calculo Sentido común
4.- Selección de equipos herramientas de calculo Sentido común. Opinión experta. Simulaciones. Cálculos de rendimientos. Cálculos con el VAN. Análisis de costo marginal.

31 INFORMACION BASICA REQUERIDA PARA EL ANALISIS

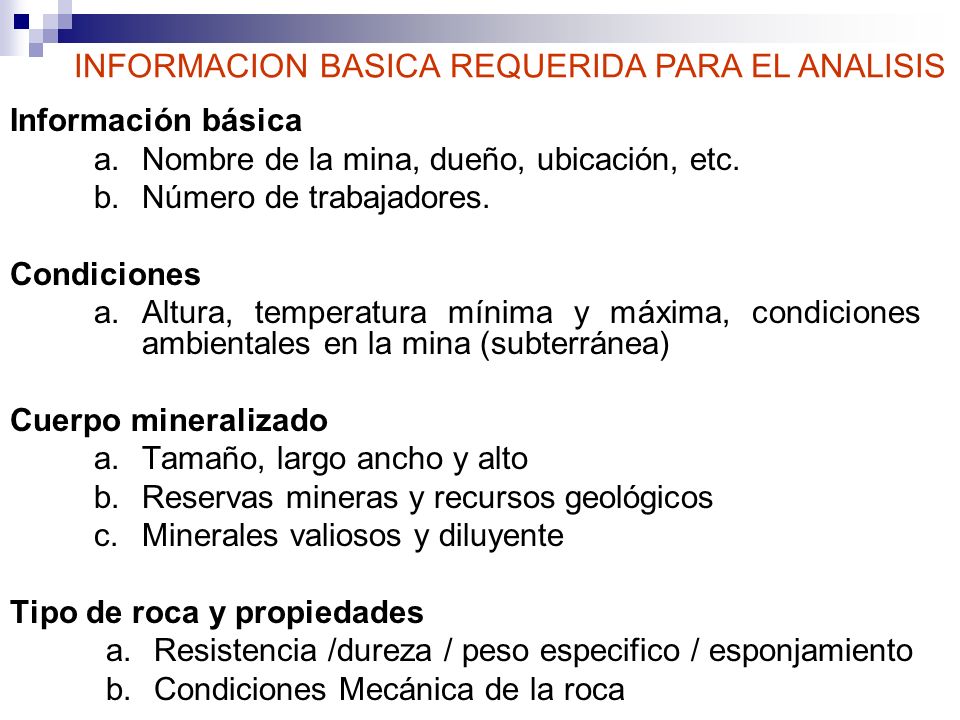

Información básica Nombre de la mina, dueño, ubicación, etc. Número de trabajadores. Condiciones Altura, temperatura mínima y máxima, condiciones ambientales en la mina (subterránea) Cuerpo mineralizado Tamaño, largo ancho y alto Reservas mineras y recursos geológicos Minerales valiosos y diluyente Tipo de roca y propiedades Resistencia /dureza / peso especifico / esponjamiento Condiciones Mecánica de la roca

32 Minería Método de explotación Producción anual por cada método Tipo de turnos (3 turnos de 8 horas, 2 turnos de 12 horas) Productividad (Ton/hombre) Refuerzo de la roca Pernos; tipo/ largo/ cantidad por año Cables: largo/ cantidad por año Otros: malla, shotcrete Flota existente

33 PARAMETROS GENERALES PARA LA EXPLOTACIÓN DE UN YACIMIENTO MINERO.
Se debe definir los parámetro de la operación que servirán para ejecutar los diferentes simulaciones y cálculos necesarios para fijar las flotas requeridas, consumos, costos, capital y otros: Principales datos de entrada.

34 MOVIMIENTO DE MATERIAL

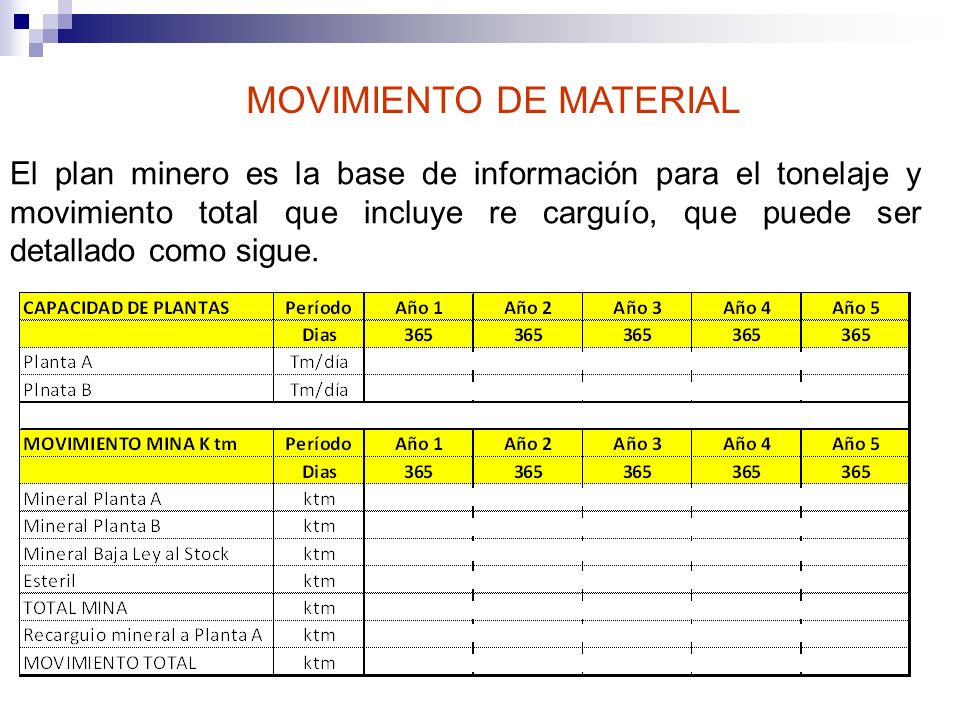

El plan minero es la base de información para el tonelaje y movimiento total que incluye re carguío, que puede ser detallado como sigue.

35 CALCULOS DE CARGUIO

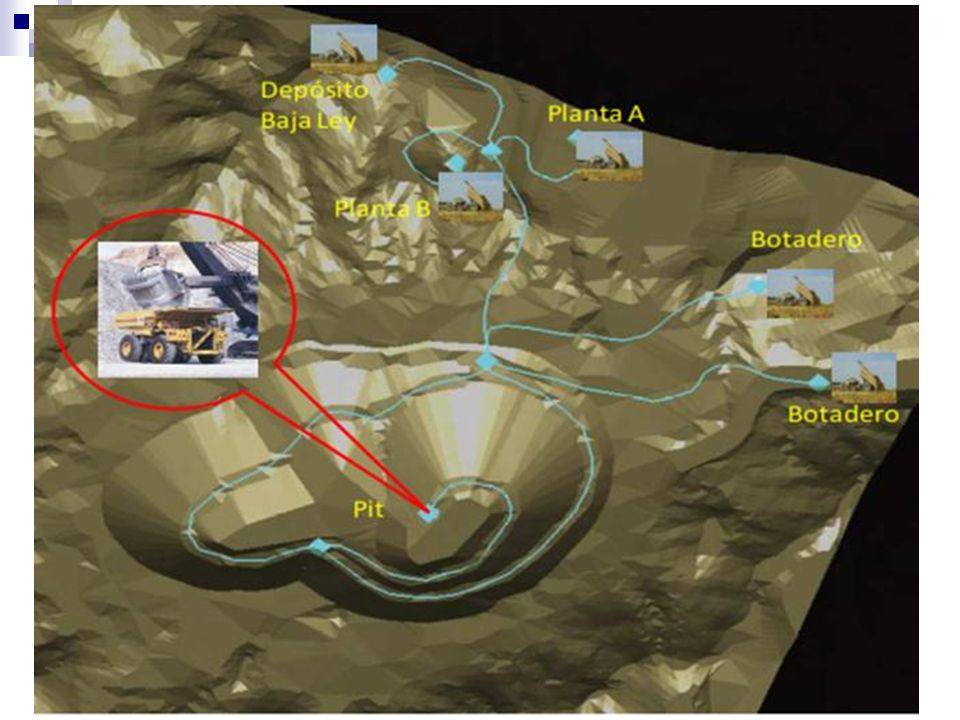

36

37 CALCULO DE CONSUMO

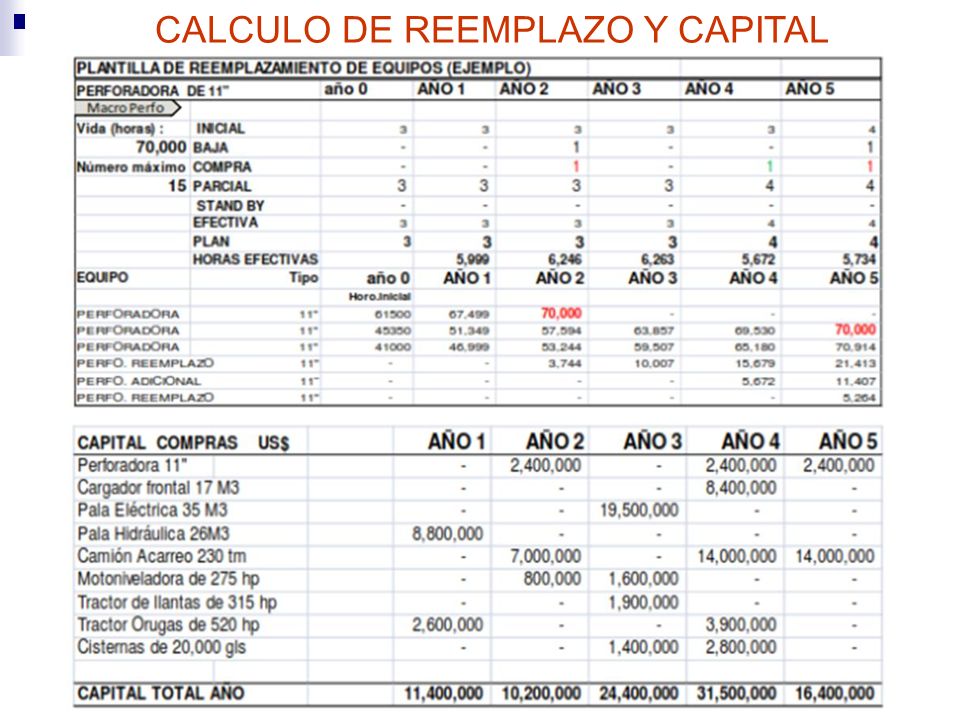

38 CALCULO DE REEMPLAZO Y CAPITAL
