AMSAT-CE ESTACIONES DE CONTROL DEL PROYECTO CESAR [ CE3SSA,CE3SSB,CE3SSC y CE3SSD]

Presentación del tema: "AMSAT-CE ESTACIONES DE CONTROL DEL PROYECTO CESAR [ CE3SSA,CE3SSB,CE3SSC y CE3SSD]"— Transcripción de la presentación:

1 AMSAT-CE ESTACIONES DE CONTROL DEL PROYECTO CESAR [ CE3SSA,CE3SSB,CE3SSC y CE3SSD]

2 OBJETIVOS: VERIFICAR LA PUESTA EN ÓRBITA DE LOS SATÉLITES DEL PROYECTO CESAR: - Captando la telemetría mínima que el satélite irradiará en UHF. - Comparando esa telemetría con los datos de buen funcionamiento. 2. COMISIONAR LOS SATÉLITES : - Iniciar y completar la carga del software del computador a bordo (OBC) del satélite [con un máximo de 5 órbitas diarias útiles. Esto puede tomar varios días]

3 COMISIONAR…(cont.) - Iniciar y completar la carga del software del experimento GPS. - Verificar la carga y descarga de las baterías comparándolas con los valores esperados. - Verificar el funcionamiento de los transmisores de UHF y los receptores de VHF a bordo del satélite.

4 COMISIONAR…(cont.) -Verificar la respuesta del satélite a los diferentes comandos enviados desde la Estación Control (lectura de zonas específicas de memoria, comandos ON/OFF, activación del experimento 4, activación del receptor GPS, pruebas de los niveles de potencia de los transmisores, etc.)

5 MAPA DEL SOFTWARE DEL SATELITE CESAR-1 AMSAT BEKTEKSSTL AMSAT-CE GRNDSTN Control MBL Bootloader KERNEL OPERATING SYSTEM AX.25 Protocol Handler SCLOADH Software Upload AARTD AART Driver MFILE File System, RAM control. FTL0 File Transfer, Broadcast. PG/PB File Transfer, Broadcast. COMXXX Command PHTX Command PHT Command GROUND SOFTWARE HARDWARE BOOTLOADER SYSTEM SOFTWARE SPACECRAFT CONTROL GPS Software APPLICATIONS

6 En primer plano se aprecia una vista lateral de una de las estaciones de control. El recinto se encuentra ubicado en el Centro de Estudios Espaciales de la Universidad de Chile, en Peldehue.

7 Vista de las antenas de AMSAT-CE en Peldehue, el arreglo de antenas direccional pertenece a una de las estaciones de control.

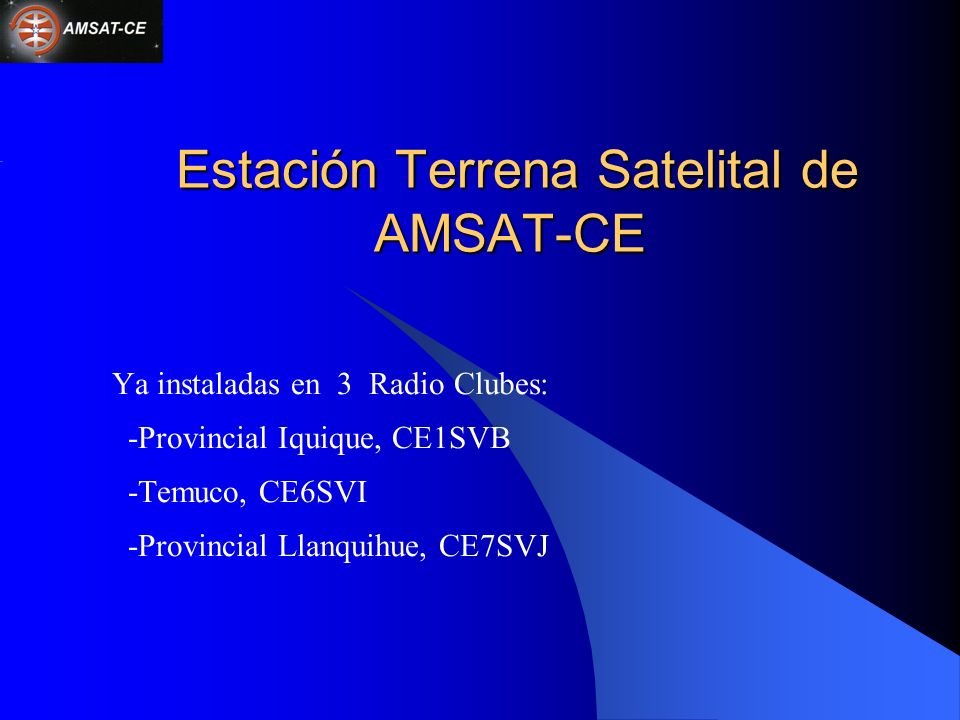

8 Estación Terrena Satelital de AMSAT-CE Estación Terrena Satelital de AMSAT-CE Ya instaladas en 3 Radio Clubes: -Provincial Iquique, CE1SVB -Temuco, CE6SVI -Provincial Llanquihue, CE7SVJ

9 La Fundación AMSAT-CE provee los componentes principales de la estación terrena del radio-club, a saber : El transceptor Yaesu FT-736, capaz de operar en bandas de radiofrecuencia VHF y UHF de radio afición. Las antenas direccionales para VHF y UHF.

10 (Continuación) Un computador personal con todos los programas necesarios, ya instalados y probados; Tres equipos para procesamiento de los datos; Una repetidora de VHF con su duplexor.

11 Vista del sector de integración y puesta a punto de las estaciones satelitales que se proporcionan a los clubes. El recinto se encuentra ubicado en el Centro de Estudios Espaciales de la Universidad de Chile, en Peldehue.

12 El Radio-Club provee Espacio y muebles de oficina para instalar el equipamiento interior, de acuerdo a especificaciones de AMSAT-CE; Un rotor Yaesu G-5500 con su control remoto y sus cables; Una torre para las antenas; Todos los cables coaxiales especificados por AMSAT-CE; Un transceptor de VHF.

13 Disposición típica de una estación satelital de AMSAT-CE

14 Sistema de antenas de una estación satelital de AMSAT-CE

15 Instalación del sistema de antenas de una estación satelital de AMSAT-CE

16

17

18

19 Además, AMSAT-CE entrega: Entrenamiento técnico inmediatamente después de completar la instalación de la estación terrena y Asistencia técnica de ahí en adelante.

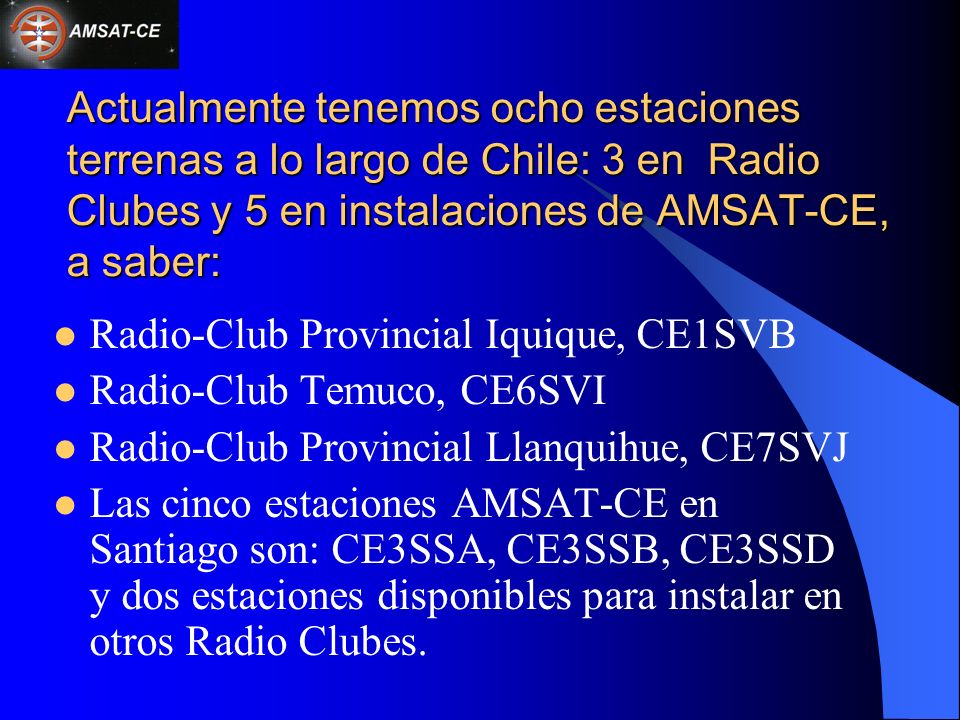

20 Actualmente tenemos ocho estaciones terrenas a lo largo de Chile: 3 en Radio Clubes y 5 en instalaciones de AMSAT-CE, a saber: Radio-Club Provincial Iquique, CE1SVB Radio-Club Temuco, CE6SVI Radio-Club Provincial Llanquihue, CE7SVJ Las cinco estaciones AMSAT-CE en Santiago son: CE3SSA, CE3SSB, CE3SSD y dos estaciones disponibles para instalar en otros Radio Clubes.

21 -.- UBICACION DE ESTACIONES TERRENAS DEL PROYECTO CESAR

22 RESUMEN: El proyecto CESAR de AMSAT-CE está avanzando hacia el logro de sus objetivos: El proyecto satelital ha progresado en un 75% en su diseño y un porcentaje menor en su construcción. Las dificultades mayores son de índole económica para la compra de los paneles solares que llevarán las tres unidades de vuelo que se construyen y para cubrir los gastos del lanzamiento. El segmento terrestre está operando y se ejercita en el rastreo y acceso a los satélites de radioaficionados actualmente activos.
