Ingeniería de Instalaciones Sostenibles PRESENTACIÓN

2 Sevilla, 24 y 25 de septiembre de 2015
Presentación Sevilla, 24 y 25 de septiembre de 2015 zzzz

3 La Empresa Creada en 1984. Director General: Jorge Loring Lasarte.
Más de 20 empleados: con el 60% de ingenieros. 3.000 clientes en cartera. Sevilla, 24 y 25 de septiembre de 2015 zzzz

4 Contacto Sevilla, 24 y 25 de septiembre de 2015

5 Actividades de negocio
En la actualidad GE&PE ofrece un importante potencial tecnológico desarrollado a lo largo de sus 31 años de experiencia en el entorno de los servicios de Ingeniería a Empresas e Instituciones Públicas. Sus actividades de negocio se organizan en dos grandes áreas: INGENIERÍA Instalaciones Industriales y Urbanas Hidráulica, Agrícola y Agroindustrial Medioambiente y Recursos Naturales Proyectos de aprovechamiento de energías renovables (Eólica, solar, biomasa..) y cogeneración de alta eficiencia GESTIÓN DE LA ENERGÍA Gestión de consumos energéticos Gestión de compra de energía y control de facturación Auditorías energéticas Planes de gestión energética Monitorización y telemedida Sevilla, 24 y 25 de septiembre de 2015

6 Referencias. Sevilla, 24 y 25 de septiembre de 2015

7 Referencias. Sevilla, 24 y 25 de septiembre de 2015
Ayuntamiento de Aracena Sevilla, 24 y 25 de septiembre de 2015

8 Eficiencia Energética /justificación de la necesidad
Sevilla, 24 y 25 de septiembre de 2015

9 El sector energético en España Sevilla, 24 y 25 de septiembre de 2015

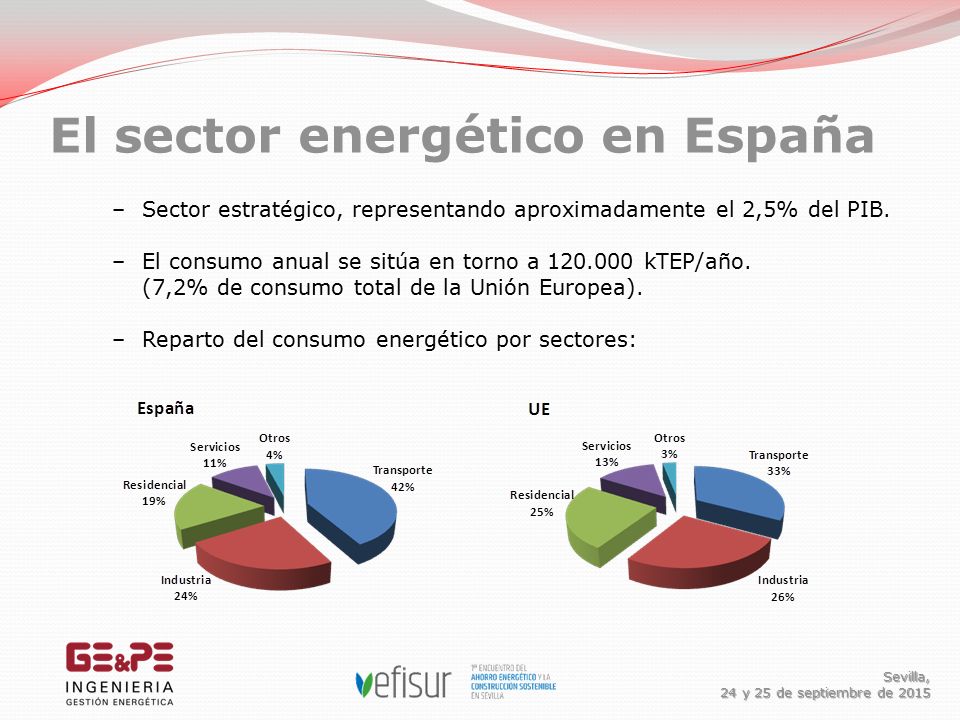

Sector estratégico, representando aproximadamente el 2,5% del PIB. El consumo anual se sitúa en torno a kTEP/año (7,2% de consumo total de la Unión Europea). Reparto del consumo energético por sectores: Sevilla, 24 y 25 de septiembre de 2015

10 El sector energético en España Sevilla, 24 y 25 de septiembre de 2015

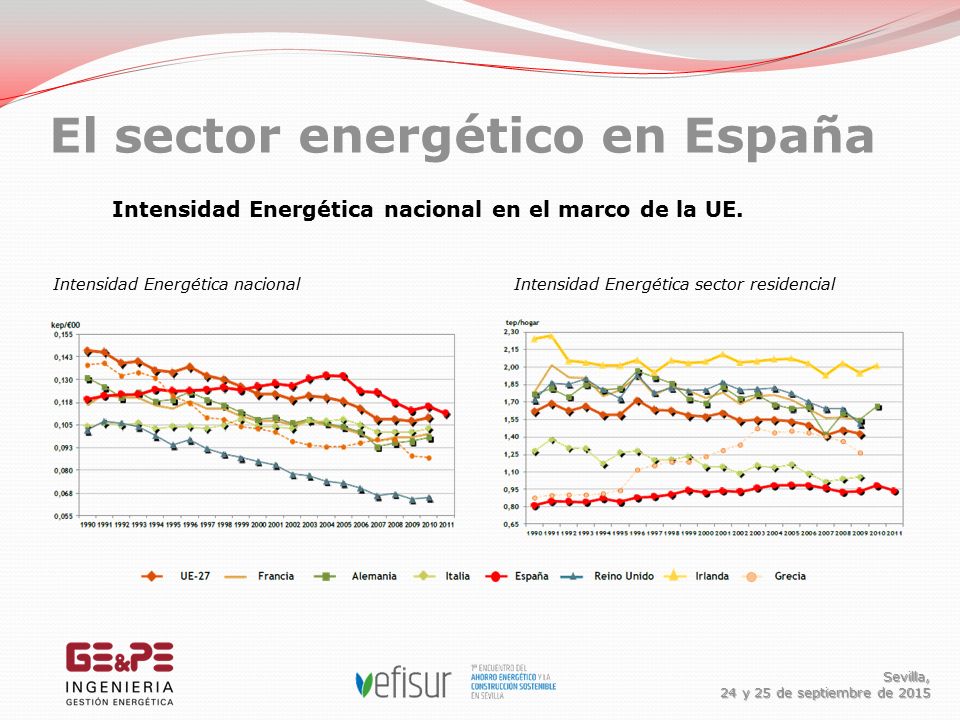

Intensidad Energética nacional en el marco de la UE. Intensidad Energética nacional Intensidad Energética sector residencial Sevilla, 24 y 25 de septiembre de 2015

11 Necesidad de mejora Sevilla, 24 y 25 de septiembre de 2015

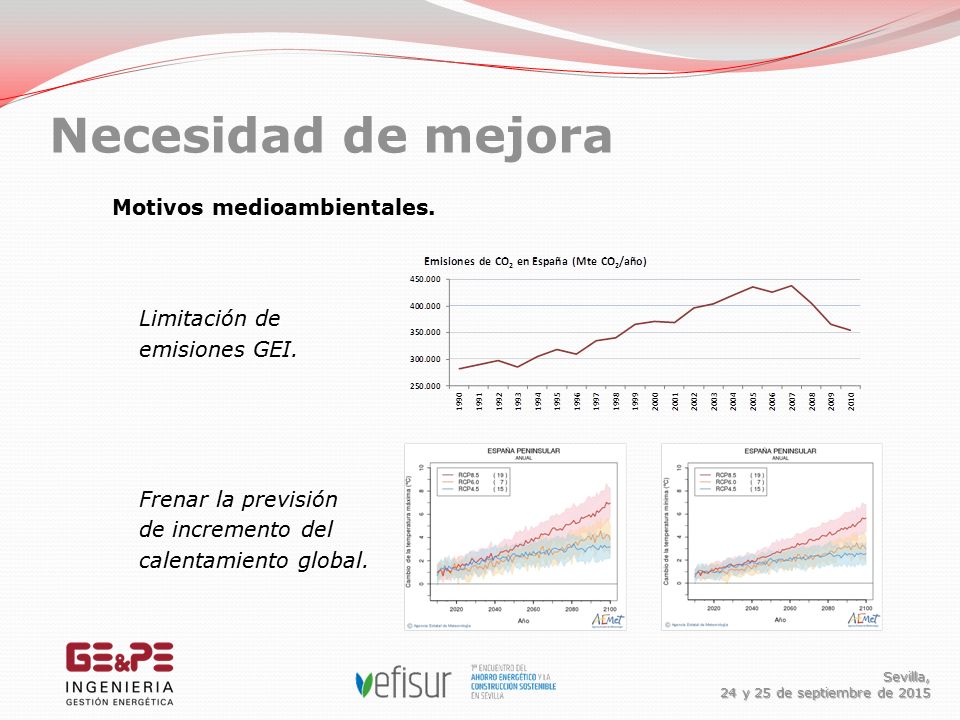

Motivos medioambientales. Limitación de emisiones GEI. Frenar la previsión de incremento del calentamiento global. Sevilla, 24 y 25 de septiembre de 2015

12 Necesidad de mejora Sevilla, 24 y 25 de septiembre de 2015

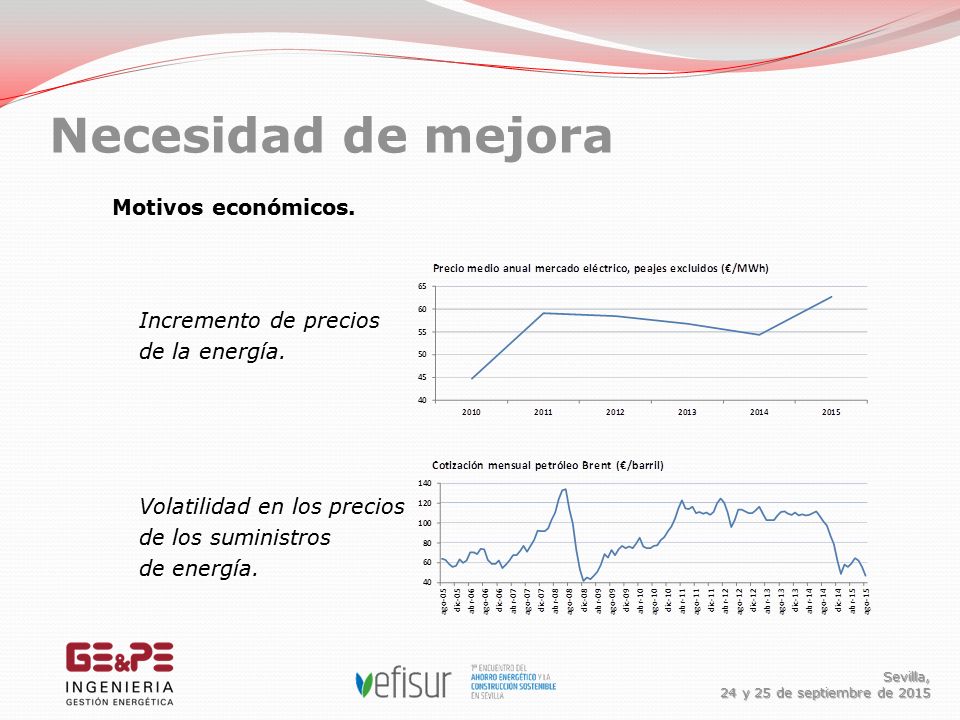

Motivos económicos. Incremento de precios de la energía. Volatilidad en los precios de los suministros de energía. Sevilla, 24 y 25 de septiembre de 2015

13 Necesidad de mejora Sevilla, 24 y 25 de septiembre de 2015
Justificación por motivos legislativos. Objetivos planteados por la Unión Europea para 2030: Reducir un 40% las emisiones de CO2 respecto al año 1990. Un 27% del consumo energético procedente de fuentes renovables. Incremento del rendimiento energético del 27%. Legislación nacional y autonómica orientada en este sentido: Código Técnico de la Edificación. Certificación de edificios (nuevos y existentes). Mayores exigencias a fabricantes de equipos. Transposición inminente de la D.E. 2012/27/UE. Etc. Apoyo de la administración nacional y autonómica: Sevilla, 24 y 25 de septiembre de 2015

14 Eficiencia Energética en el Sector de la construcción
Sevilla, 24 y 25 de septiembre de 2015

15 Eficiencia Energética en el sector de la construcción
Se considera que el sector residencial español posee un potencial de mejora de mejora de entre el 30 y el 50%. Soluciones arquitectónicas Instalaciones eficientes Monitorización, integración y control Gestión energética eficaz Sevilla, 24 y 25 de septiembre de 2015

16 Arquitectura sostenible Sevilla, 24 y 25 de septiembre de 2015

17 Arquitectura sostenible Sevilla, 24 y 25 de septiembre de 2015

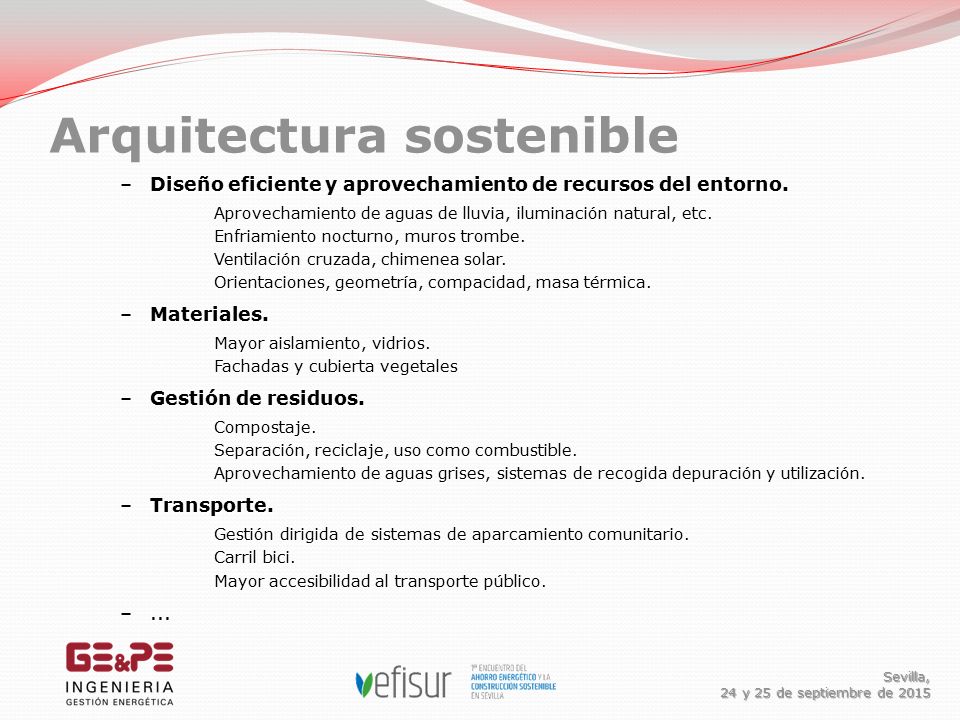

Diseño eficiente y aprovechamiento de recursos del entorno. Aprovechamiento de aguas de lluvia, iluminación natural, etc. Enfriamiento nocturno, muros trombe. Ventilación cruzada, chimenea solar. Orientaciones, geometría, compacidad, masa térmica. Materiales. Mayor aislamiento, vidrios. Fachadas y cubierta vegetales Gestión de residuos. Compostaje. Separación, reciclaje, uso como combustible. Aprovechamiento de aguas grises, sistemas de recogida depuración y utilización. Transporte. Gestión dirigida de sistemas de aparcamiento comunitario. Carril bici. Mayor accesibilidad al transporte público. ... Sevilla, 24 y 25 de septiembre de 2015

18 Instalaciones Eficientes Sevilla, 24 y 25 de septiembre de 2015

19 Instalaciones Eficientes Sevilla, 24 y 25 de septiembre de 2015
Selección y dimensionamiento Rendimiento de los equipos Rendimiento de los sistemas Aprovechamiento de energías renovables Interrelación entre instalaciones Automatización y control Adaptación al medio Sevilla, 24 y 25 de septiembre de 2015

20 Casos prácticos Sevilla, 24 y 25 de septiembre de 2015
Instalación de iluminación. Instalación de generación térmica para calefacción, refrigeración y ACS. Instalación de climatización. Instalación de Ventilación. Espesor de aislamientos. Instalaciones de recuperación de energías residuales. Instalaciones de Riego Energías Renovables. Energía solar fotovoltaica Energía solar térmica Biomasa Eólica Instalación de Secadero. Instalación frigorífica. Instalaciones de piscina climatizada. Sevilla, 24 y 25 de septiembre de 2015

21 Sevilla, 24 y 25 de septiembre de 2015
Instalación de iluminación en centro comercial. CASH BAREA, SA. Sevilla, 24 y 25 de septiembre de 2015

22 Sevilla, 24 y 25 de septiembre de 2015
Instalación de iluminación en fábrica de productos lácteos. QUESOS LOS VÁZQUEZ. Sevilla, 24 y 25 de septiembre de 2015

23 Sevilla, 24 y 25 de septiembre de 2015

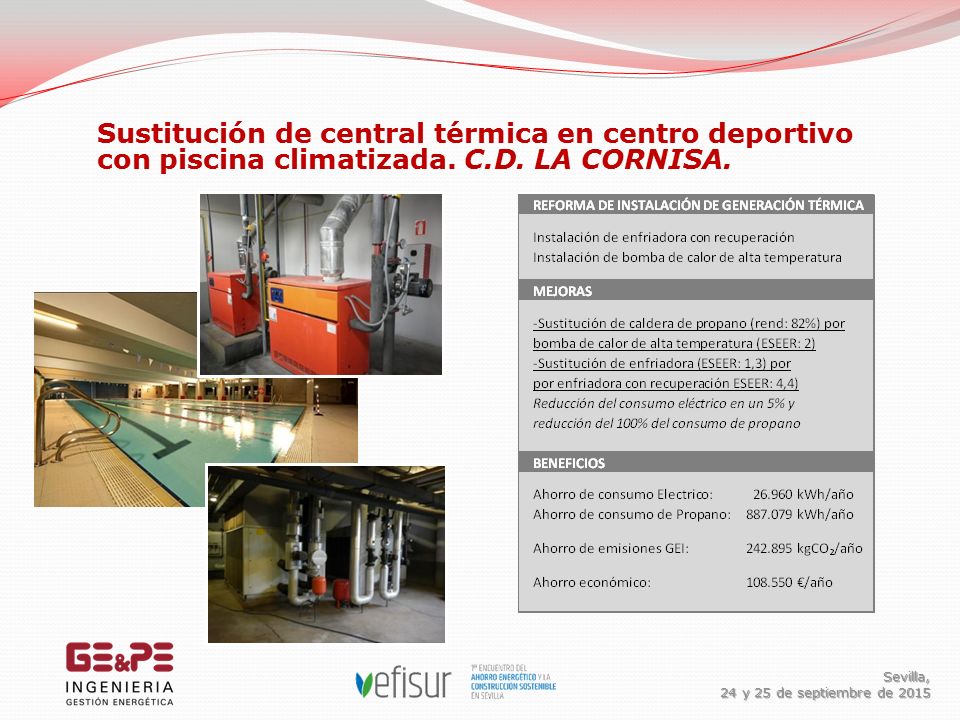

Sustitución de central térmica en centro deportivo con piscina climatizada. C.D. LA CORNISA. Sevilla, 24 y 25 de septiembre de 2015

24 Sevilla, 24 y 25 de septiembre de 2015

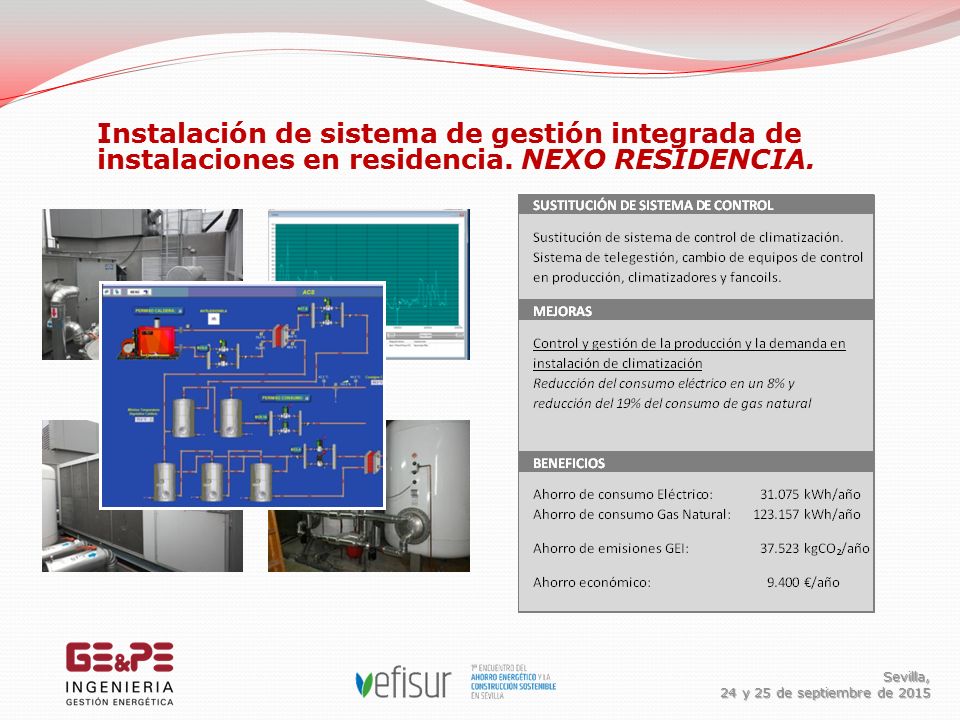

Instalación de sistema de gestión integrada de instalaciones en residencia. NEXO RESIDENCIA. Sevilla, 24 y 25 de septiembre de 2015

25 Sevilla, 24 y 25 de septiembre de 2015

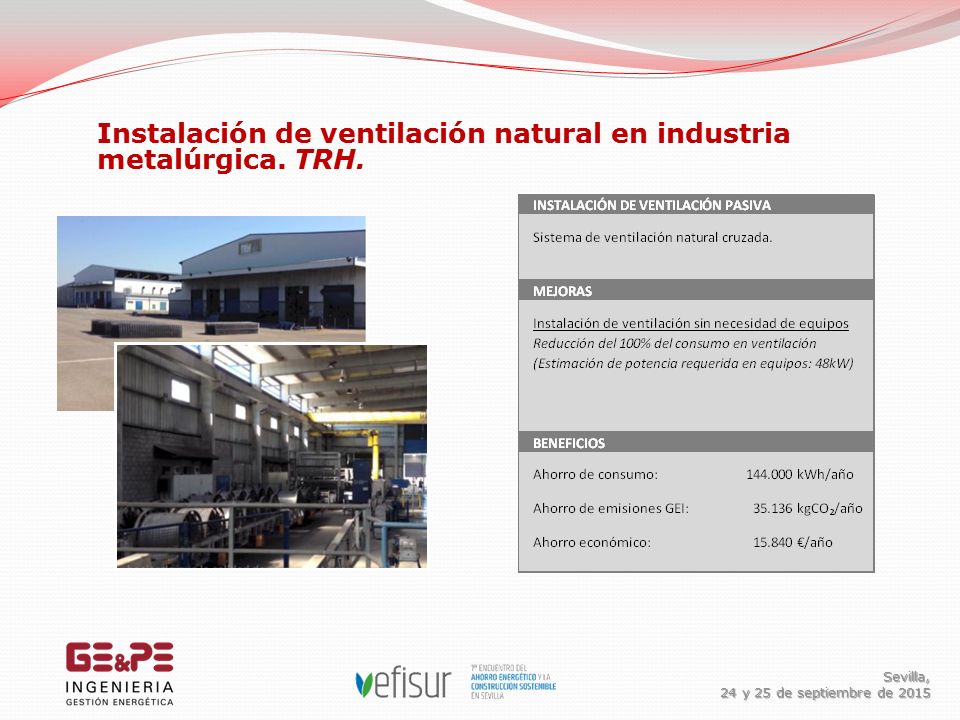

Instalación de ventilación natural en industria metalúrgica. TRH. Sevilla, 24 y 25 de septiembre de 2015

26 Sevilla, 24 y 25 de septiembre de 2015

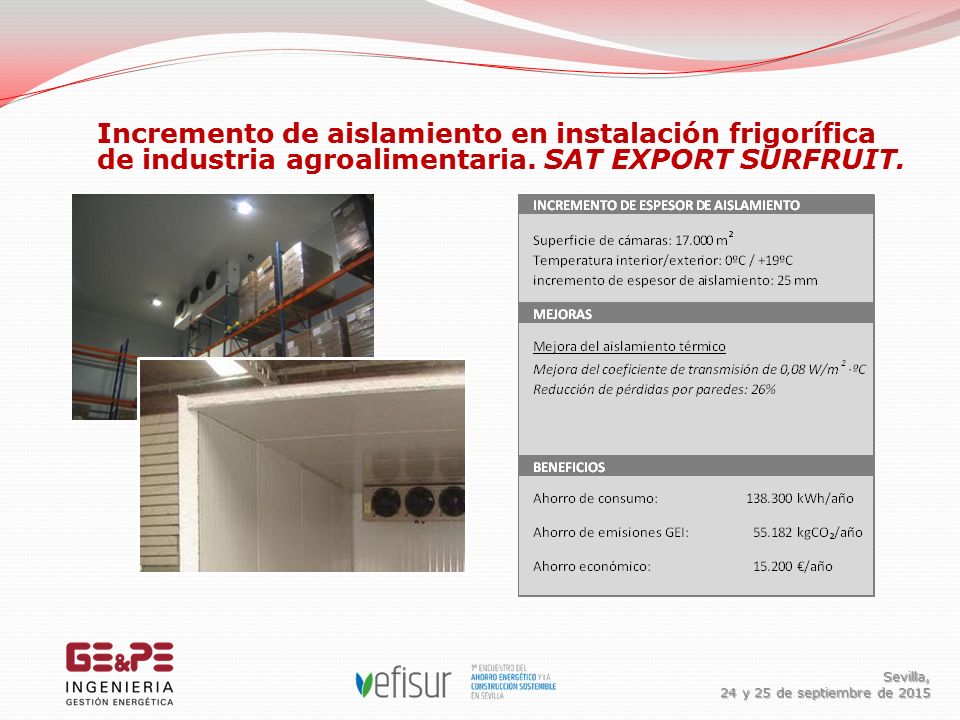

Incremento de aislamiento en instalación frigorífica de industria agroalimentaria. SAT EXPORT SURFRUIT. Sevilla, 24 y 25 de septiembre de 2015

27 Sevilla, 24 y 25 de septiembre de 2015
Recuperación de calores residuales para ACS en centro comercial. MANUEL BAREA, SA. Sevilla, 24 y 25 de septiembre de 2015

28 Sevilla, 24 y 25 de septiembre de 2015
Instalación de caldera de biomasa con economizador en residencia. Sevilla, 24 y 25 de septiembre de 2015

29 Sevilla, 24 y 25 de septiembre de 2015
Mejora de instalación de grupo de bombeo mediante incorporación de bomba. LA DEHESA CLUB DE GOLF. Sevilla, 24 y 25 de septiembre de 2015

30 Sevilla, 24 y 25 de septiembre de 2015

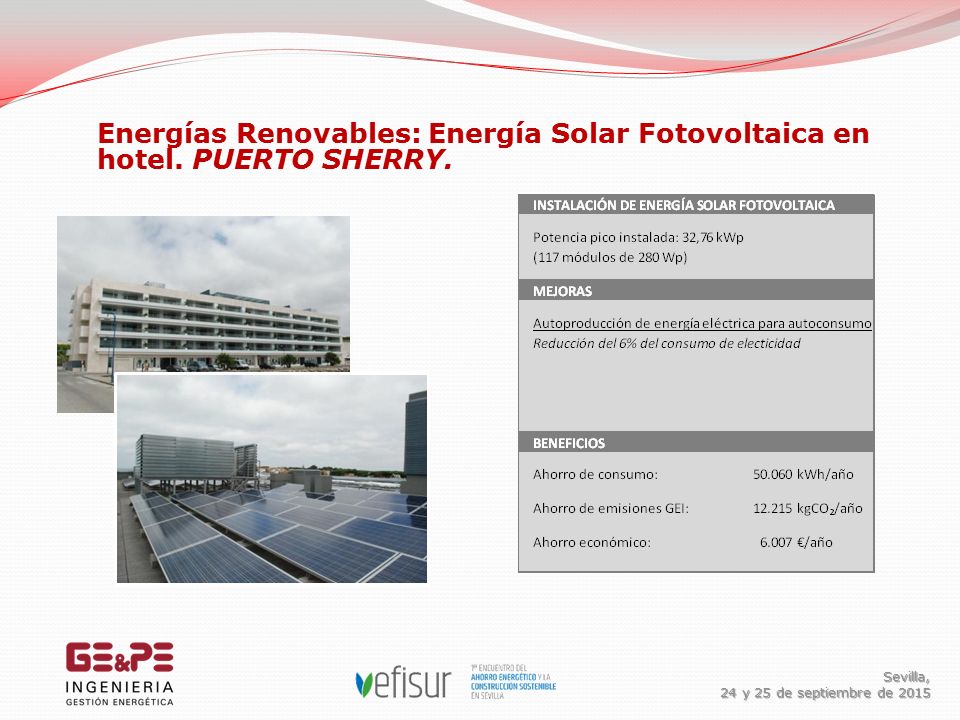

Energías Renovables: Energía Solar Fotovoltaica en hotel. PUERTO SHERRY. Sevilla, 24 y 25 de septiembre de 2015

31 Sevilla, 24 y 25 de septiembre de 2015

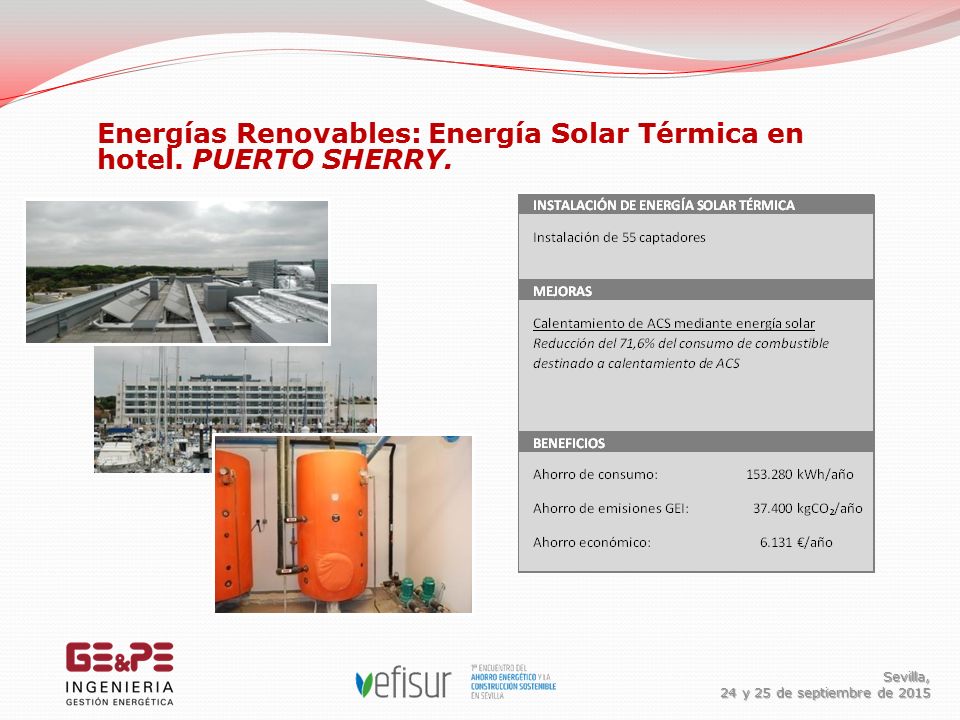

Energías Renovables: Energía Solar Térmica en hotel. PUERTO SHERRY. Sevilla, 24 y 25 de septiembre de 2015

32 Sevilla, 24 y 25 de septiembre de 2015

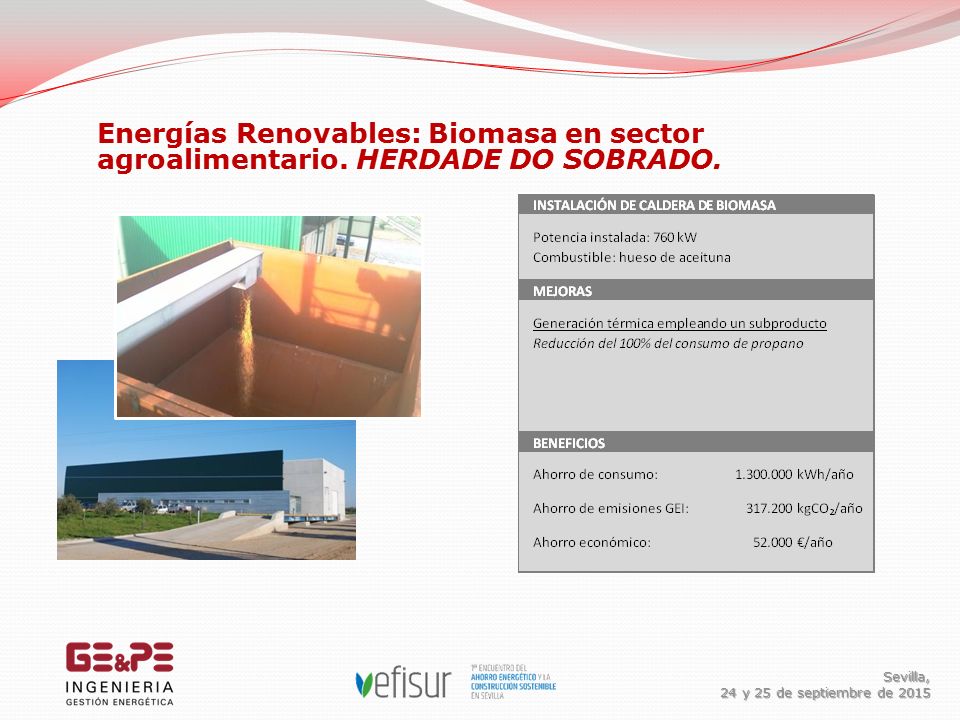

Energías Renovables: Biomasa en sector agroalimentario. HERDADE DO SOBRADO. Sevilla, 24 y 25 de septiembre de 2015

33 Sevilla, 24 y 25 de septiembre de 2015
Energías Renovables: Parque eólico SOCIEDAD EÓLICA EL PUNTAL. Sevilla, 24 y 25 de septiembre de 2015

34 Sevilla, 24 y 25 de septiembre de 2015

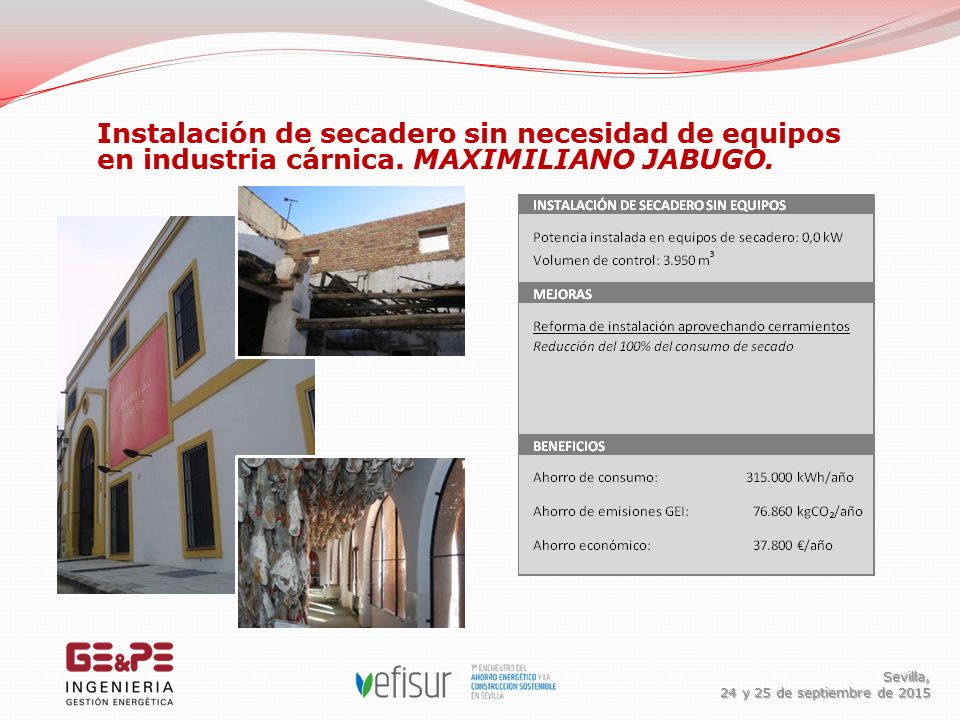

Instalación de secadero sin necesidad de equipos en industria cárnica. MAXIMILIANO JABUGO. Sevilla, 24 y 25 de septiembre de 2015

35 Sevilla, 24 y 25 de septiembre de 2015

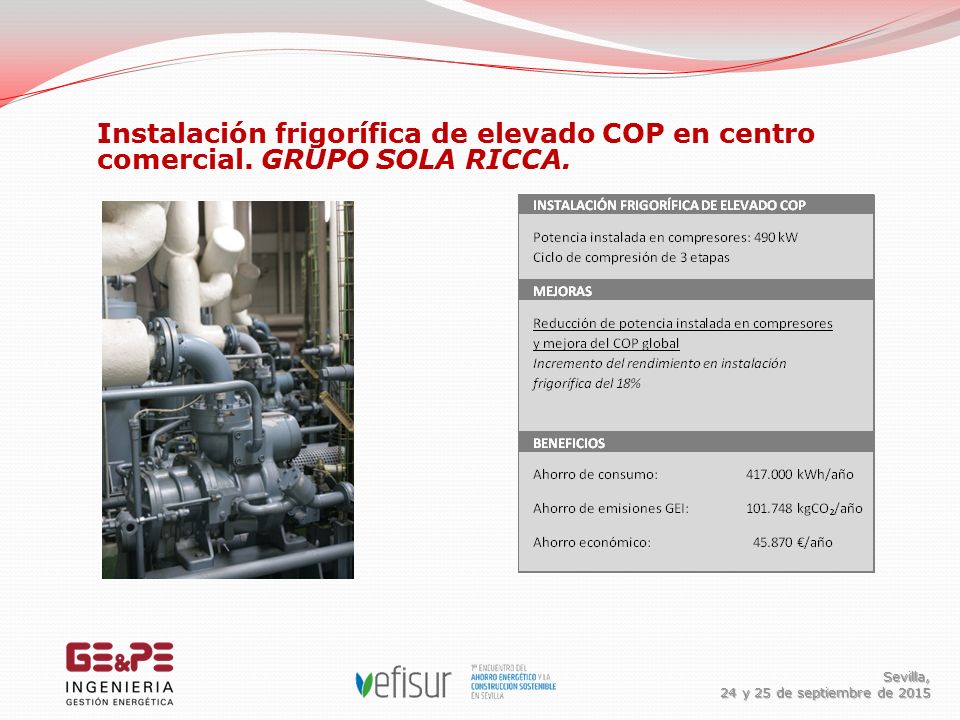

Instalación frigorífica de elevado COP en centro comercial. GRUPO SOLA RICCA. Sevilla, 24 y 25 de septiembre de 2015

36 Sevilla, 24 y 25 de septiembre de 2015

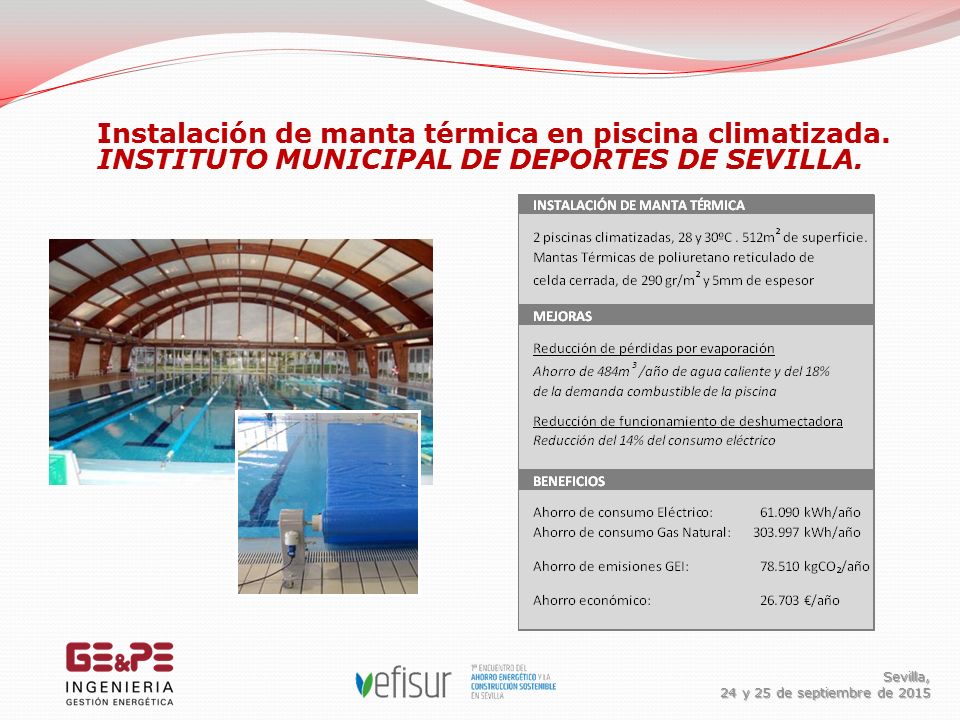

Instalación de manta térmica en piscina climatizada. INSTITUTO MUNICIPAL DE DEPORTES DE SEVILLA. Sevilla, 24 y 25 de septiembre de 2015

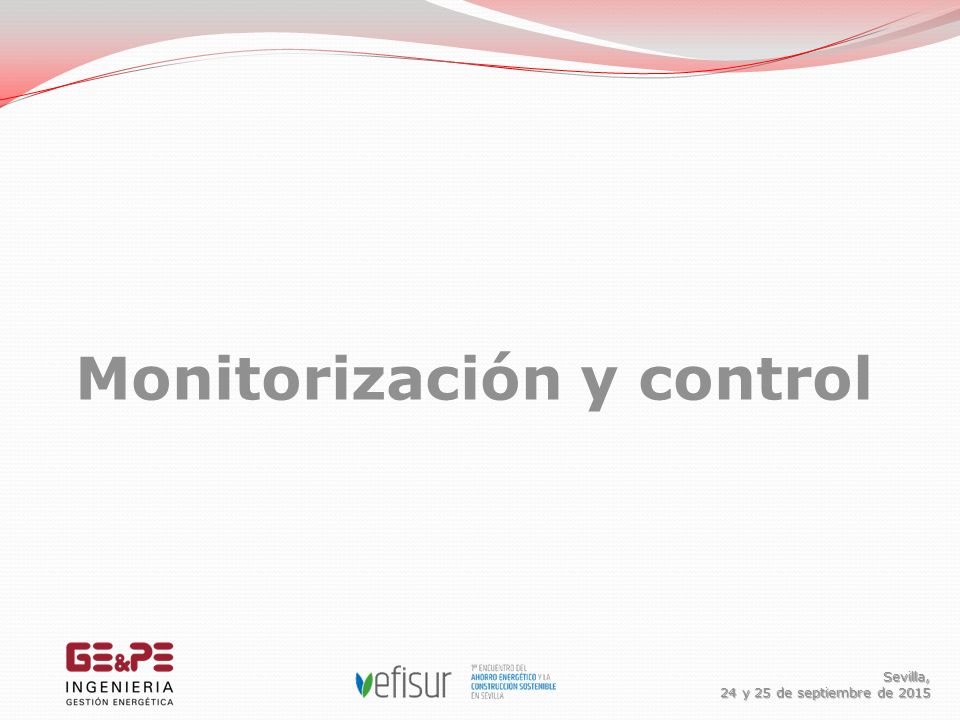

37 Monitorización y control Sevilla, 24 y 25 de septiembre de 2015

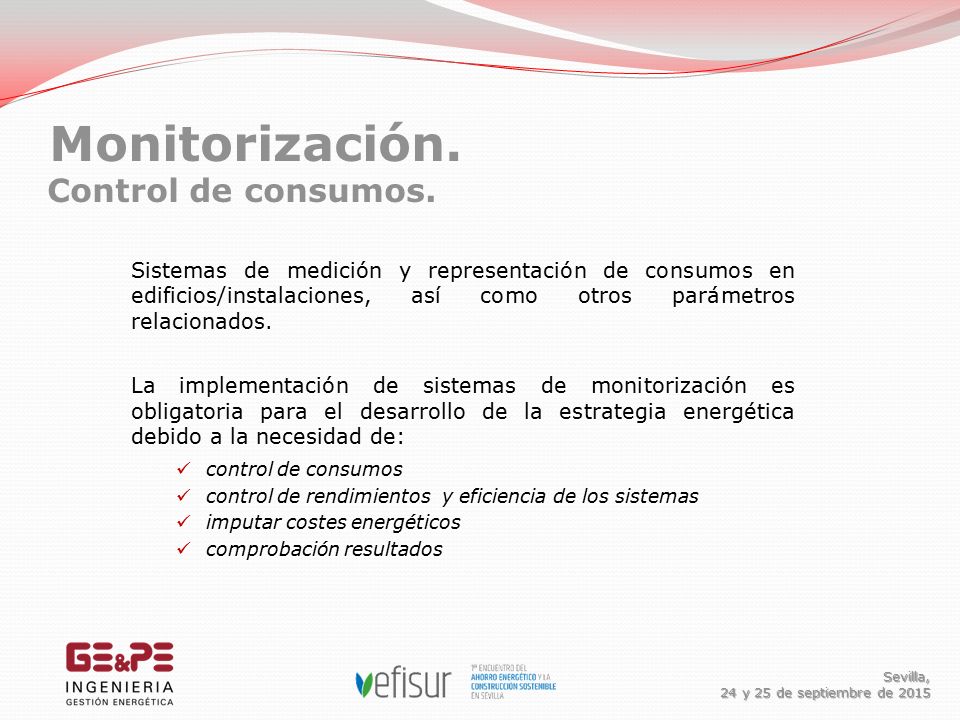

38 Monitorización. Control de consumos.
Sistemas de medición y representación de consumos en edificios/instalaciones, así como otros parámetros relacionados. La implementación de sistemas de monitorización es obligatoria para el desarrollo de la estrategia energética debido a la necesidad de: control de consumos control de rendimientos y eficiencia de los sistemas imputar costes energéticos comprobación resultados Sevilla, 24 y 25 de septiembre de 2015

39 Sevilla, 24 y 25 de septiembre de 2015
SMAC – LC 24H Las ventajas de medir a diario Sistema de monitorización de consumo eléctrico desarrollado por GE&PE. Sevilla, 24 y 25 de septiembre de 2015

40 Sevilla, 24 y 25 de septiembre de 2015

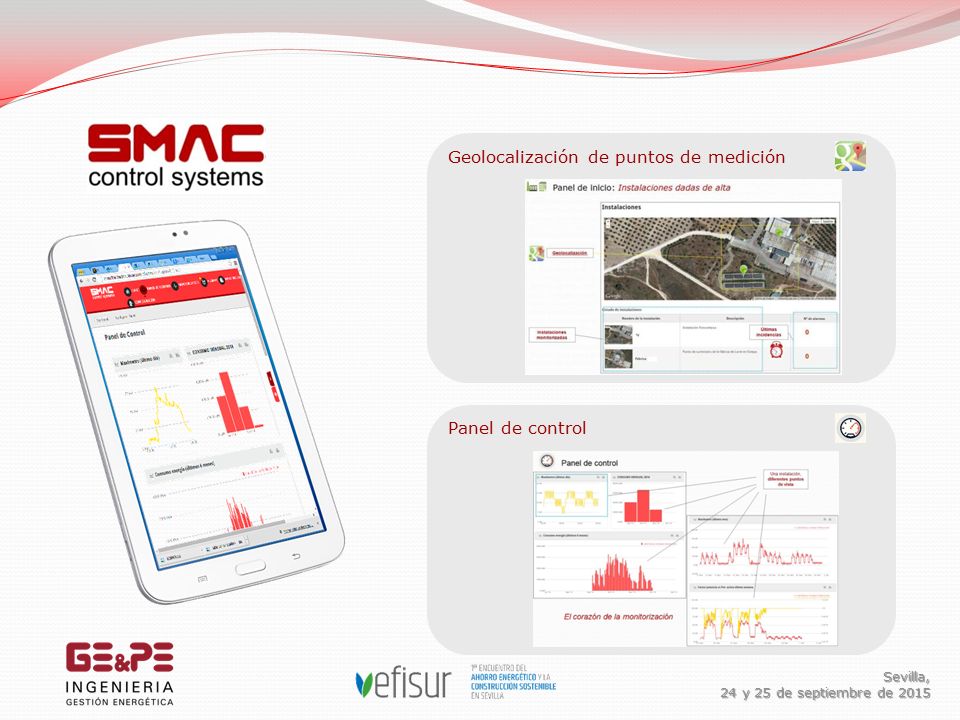

Geolocalización de puntos de medición Panel de control Sevilla, 24 y 25 de septiembre de 2015

41 Sevilla, 24 y 25 de septiembre de 2015
Generación de informes personalizados Alamas y registros Sevilla, 24 y 25 de septiembre de 2015

42 Referencias. Sevilla, 24 y 25 de septiembre de 2015

43 Referencias. Sevilla, 24 y 25 de septiembre de 2015

44 Monitorización. Casos de éxito. Sevilla, 24 y 25 de septiembre de 2015

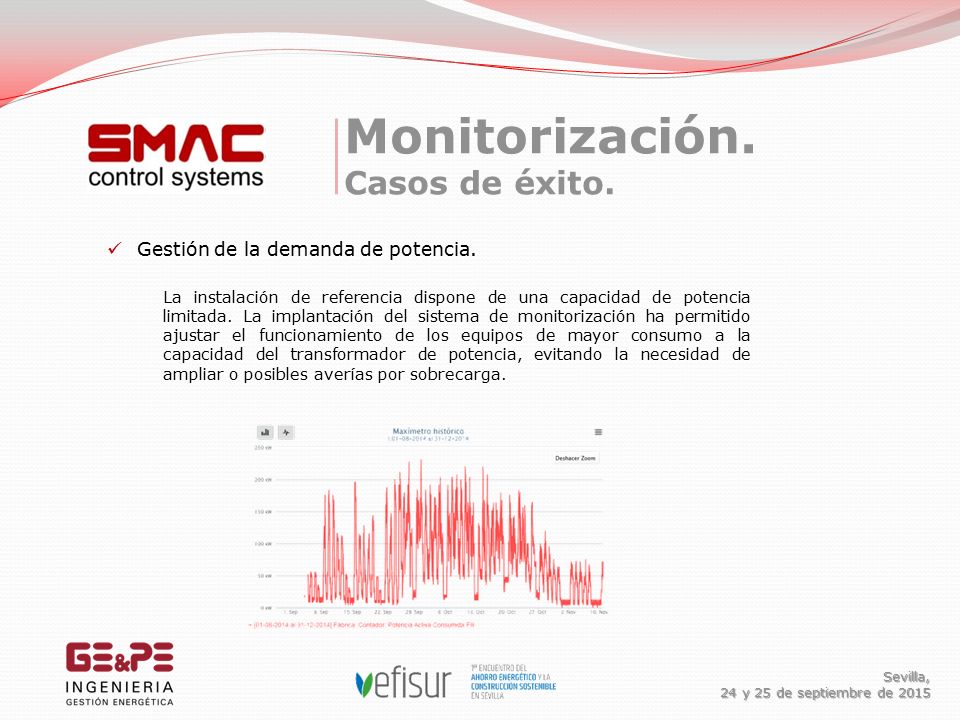

Gestión de la demanda de potencia. La instalación de referencia dispone de una capacidad de potencia limitada. La implantación del sistema de monitorización ha permitido ajustar el funcionamiento de los equipos de mayor consumo a la capacidad del transformador de potencia, evitando la necesidad de ampliar o posibles averías por sobrecarga. Sevilla, 24 y 25 de septiembre de 2015

45 Monitorización. Casos de éxito. Sevilla, 24 y 25 de septiembre de 2015

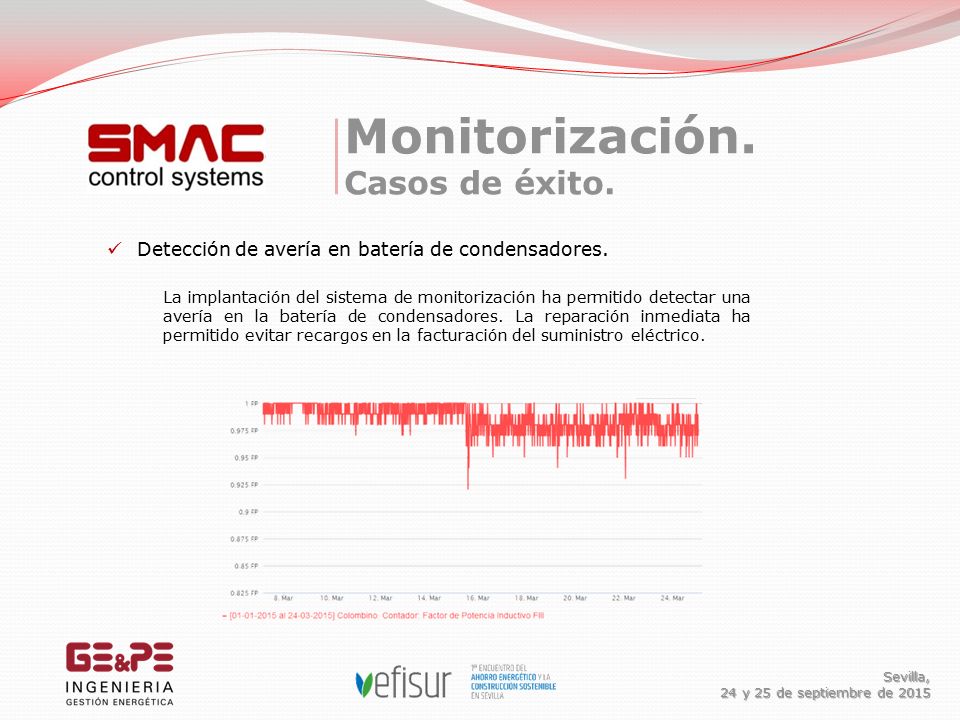

Detección de avería en batería de condensadores. La implantación del sistema de monitorización ha permitido detectar una avería en la batería de condensadores. La reparación inmediata ha permitido evitar recargos en la facturación del suministro eléctrico. Sevilla, 24 y 25 de septiembre de 2015

46 Monitorización. Casos de éxito. Sevilla, 24 y 25 de septiembre de 2015

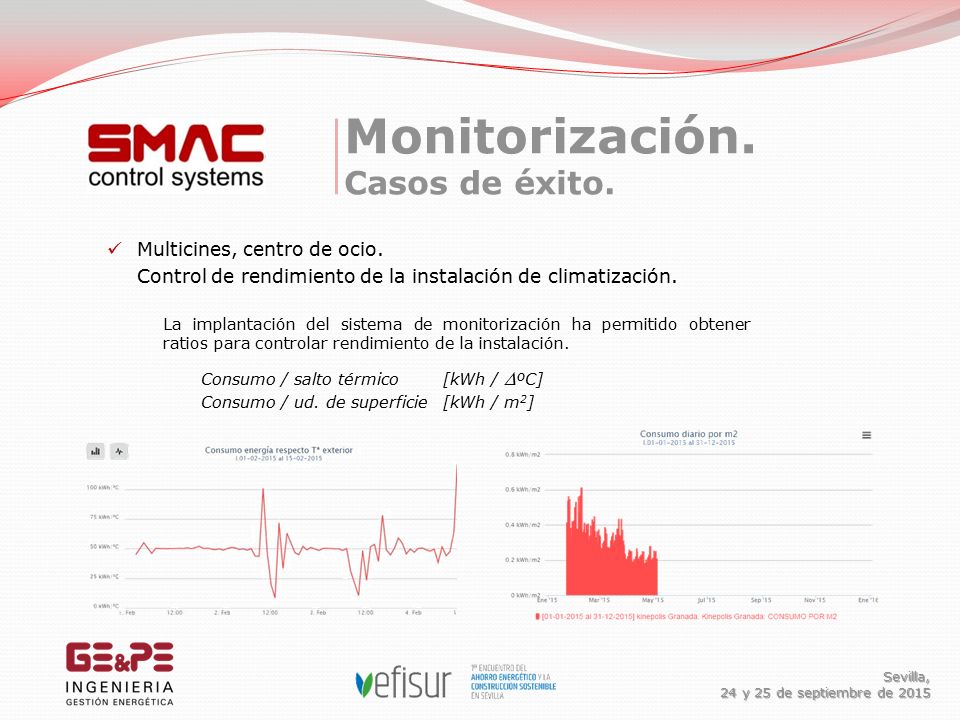

Multicines, centro de ocio. Control de rendimiento de la instalación de climatización. La implantación del sistema de monitorización ha permitido obtener ratios para controlar rendimiento de la instalación. Consumo / salto térmico [kWh / DºC] Consumo / ud. de superficie [kWh / m2] Sevilla, 24 y 25 de septiembre de 2015

47 Monitorización. Casos de éxito. Sevilla, 24 y 25 de septiembre de 2015

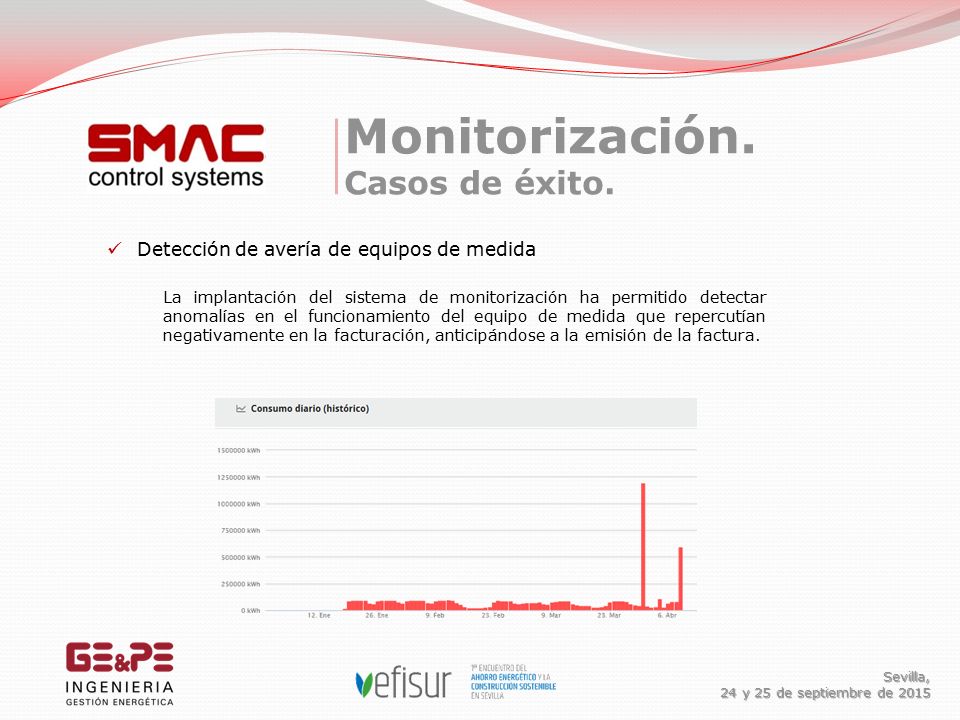

Detección de avería de equipos de medida La implantación del sistema de monitorización ha permitido detectar anomalías en el funcionamiento del equipo de medida que repercutían negativamente en la facturación, anticipándose a la emisión de la factura. Sevilla, 24 y 25 de septiembre de 2015

48 Smart Buildings. Sistemas de Gestión Energética
Sevilla, 24 y 25 de septiembre de 2015

49 Smart Buildings. Edificios inteligentes
Edificios diseñados con técnicas arquitectónicas sostenibles, adaptados a su entorno y a su uso concreto. Con instalaciones energéticamente eficientes e integradas. Dotados de sistemas de monitorización, control y gestión automatizados Todo lo anterior en post de conseguir reducir consumos (electricidad, combustibles, agua,…), con un máximo aprovechamiento de los recursos naturales, garantizando el confort, la adaptación de las necesidades y facilitando su explotación y mantenimiento. Sevilla, 24 y 25 de septiembre de 2015

50 Sistemas de Gestión Energética. Sevilla, 24 y 25 de septiembre de 2015

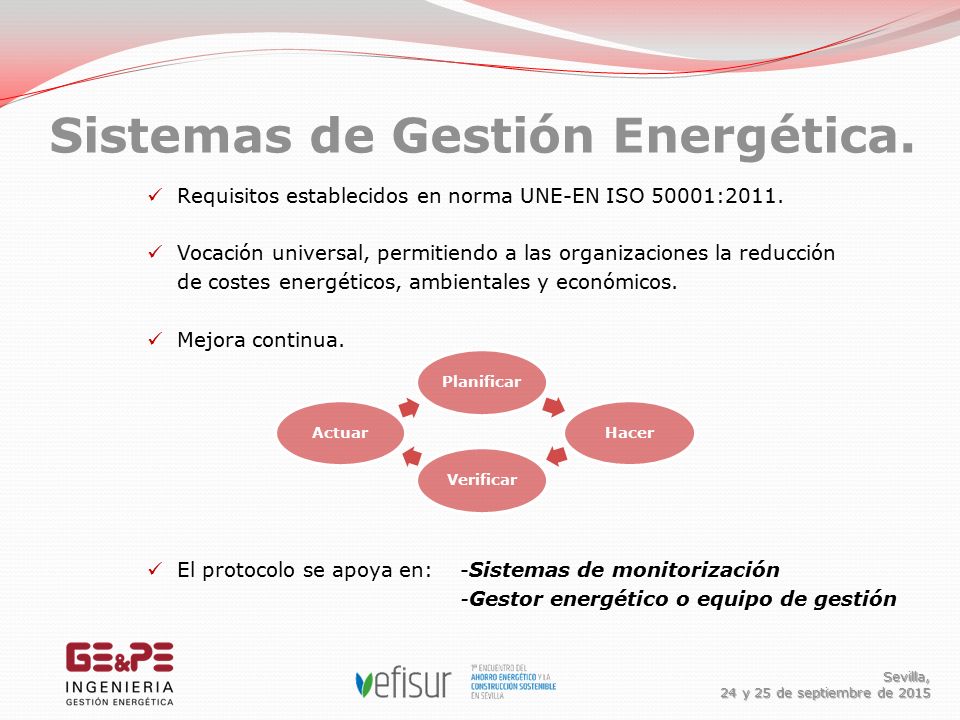

Requisitos establecidos en norma UNE-EN ISO 50001:2011. Vocación universal, permitiendo a las organizaciones la reducción de costes energéticos, ambientales y económicos. Mejora continua. El protocolo se apoya en: -Sistemas de monitorización -Gestor energético o equipo de gestión Planificar Hacer Verificar Actuar Sevilla, 24 y 25 de septiembre de 2015

51 Gestor Energético. Sevilla, 24 y 25 de septiembre de 2015

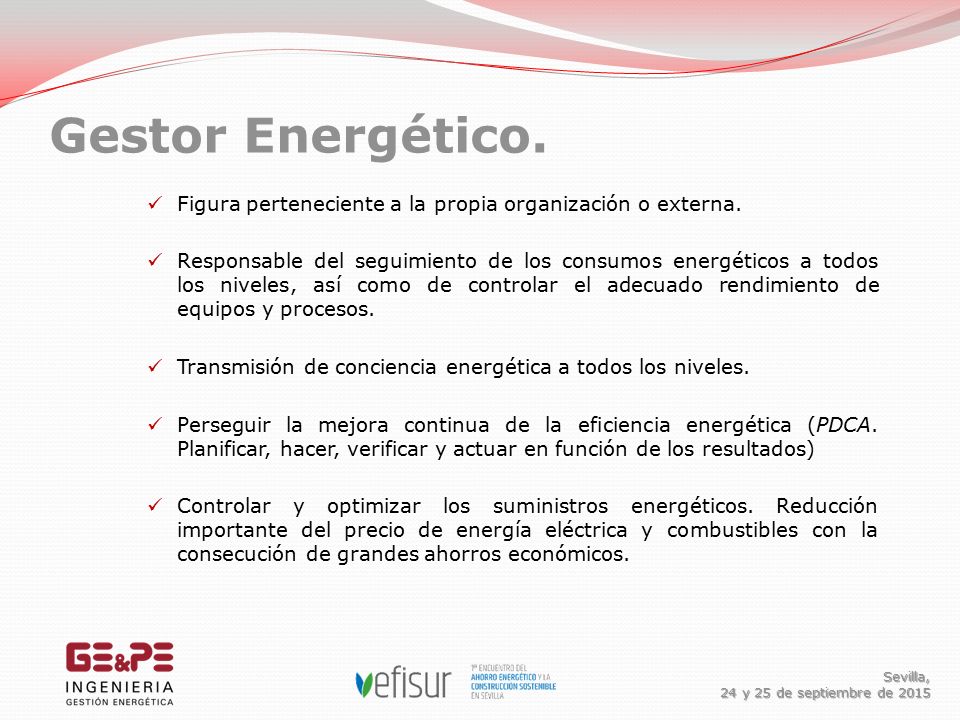

Figura perteneciente a la propia organización o externa. Responsable del seguimiento de los consumos energéticos a todos los niveles, así como de controlar el adecuado rendimiento de equipos y procesos. Transmisión de conciencia energética a todos los niveles. Perseguir la mejora continua de la eficiencia energética (PDCA. Planificar, hacer, verificar y actuar en función de los resultados) Controlar y optimizar los suministros energéticos. Reducción importante del precio de energía eléctrica y combustibles con la consecución de grandes ahorros económicos. Sevilla, 24 y 25 de septiembre de 2015
