1 EL ARCO ELECTRICO Nos conectamos y desconectamos echando chispas

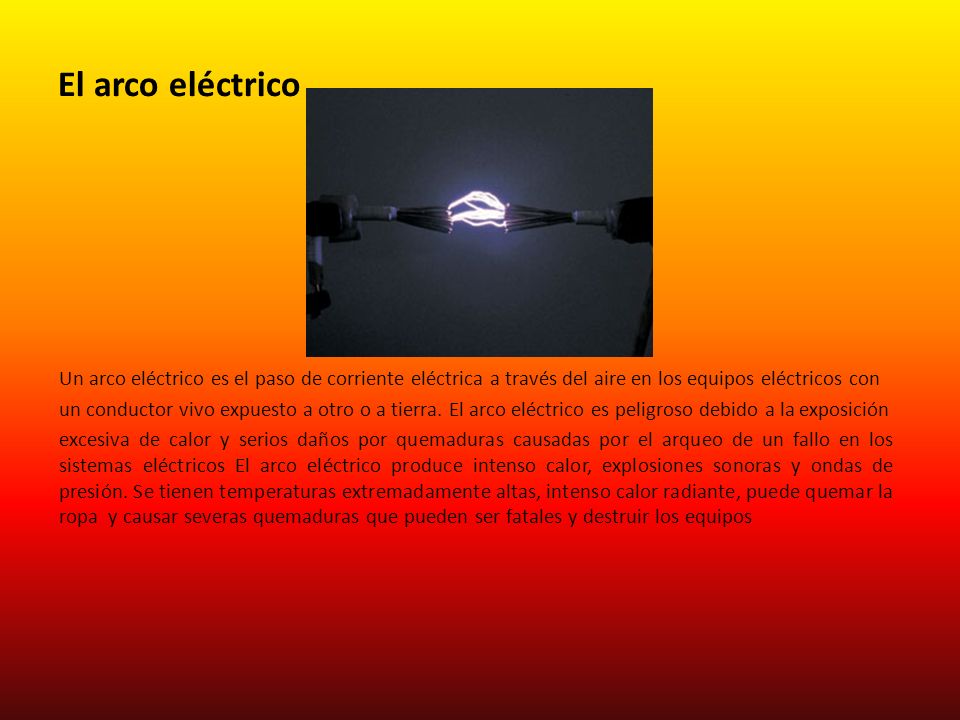

2 El arco eléctrico Un arco eléctrico es el paso de corriente eléctrica a través del aire en los equipos eléctricos con un conductor vivo expuesto a otro o a tierra. El arco eléctrico es peligroso debido a la exposición excesiva de calor y serios daños por quemaduras causadas por el arqueo de un fallo en los sistemas eléctricos El arco eléctrico produce intenso calor, explosiones sonoras y ondas de presión. Se tienen temperaturas extremadamente altas, intenso calor radiante, puede quemar la ropa y causar severas quemaduras que pueden ser fatales y destruir los equipos

3 Naturaleza del Arco El arco eléctrico produce algunas de las mayores temperaturas conocidas que ocurren en la tierra, alrededor de 35,000 grados Fahrenheit. Esto es cuatro veces la temperatura superficial del sol. El intenso calor del arco causa la expansiónFahrenheittemperatura superficial del sol súbita del aire. Esto resulta en una explosión con muy alta presión del aire. Todos los materiales conocidos son evaporizados a esta temperatura. Cuando los materiales son evaporizados, estos se expanden en volumen (Cobre - 67,000 veces; Agua – 1670 veces). La explosión puede propagar el metal derretido en el aire a mayores distancias con gran fuerza.

4 Causas del Arco Eléctrico Impurezas y Polvo Corrosión Contactos Accidentales Caída de Herramienta Sobre-Voltajes a través de espacios estrechos Falla de los materiales aislantes.

5 Riesgos del arco Calor Quemaduras fatales pueden ocurrir cuando la victima se encuentra a varios metros del arco. Objetos La extensión del arco produce la caída de pequeños objetos metálicos a alta presión Presión La onda de presión de la explosión puede lanzar a los trabajadores Ropa La ropa es quemada a varios metros. Perdida auditiva por explosión sonora. El sonido puede tener una magnitud hasta de 140 dB

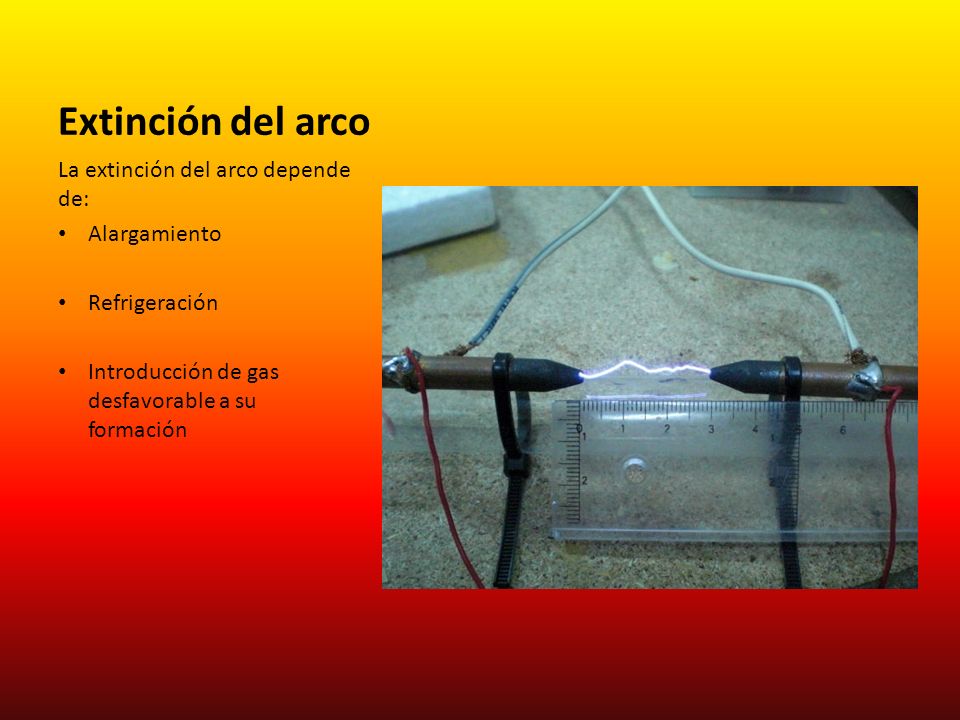

6 Extinción del arco La extinción del arco depende de: Alargamiento Refrigeración Introducción de gas desfavorable a su formación

7 Técnicas de extinción del arco Aire comprimido o aire a presión o neumático Pequeño volumen de aceite Hexafloruro de azufre (SF6) El vacío

8

9

10 Videos sobre arco eléctrico Arco eléctrico http://www.youtube.com/watch?v=syrYtd_YKGU&feature=related Arco eléctrico apertura seccionador http://www.youtube.com/watch?v=zAAk6QTyce4&feature=related Oso electrocutado http://www.youtube.com/watch?v=oJF4oXFDO3Y&feature=related seccionador 530 Kv http://www.youtube.com/watch?v=4ECHjWDfUJM&feature=related

11 Videos sobre arco eléctrico Seccionador de 138 Kv http://www.youtube.com/watch?v=C-UTYzfNjKM&NR=1&feature=endscreen cierre seccionador http://www.youtube.com/watch?v=xVAQeMLORCk&feature=endscreen&NR=1 disco electric http://www.youtube.com/watch?v=DyhyGh-4iOk&feature=related Helicóptero power line http://www.youtube.com/watch?v=kh8Zu5_0Am0&feature=related Apertura seccionador http://www.youtube.com/watch?v=SXWSVqqivuI&feature=related Efecto corona http://www.youtube.com/watch?v=7dhvcSDlUJk&feature=related
