Cuba IPv6 TF LACNIC VIII Por Jesús Martínez Alfonso ETECSA

Presentación del tema: "Cuba IPv6 TF LACNIC VIII Por Jesús Martínez Alfonso ETECSA"— Transcripción de la presentación:

1 Cuba IPv6 TF LACNIC VIII Por Jesús Martínez Alfonso ETECSA
Jorge López Presmanes

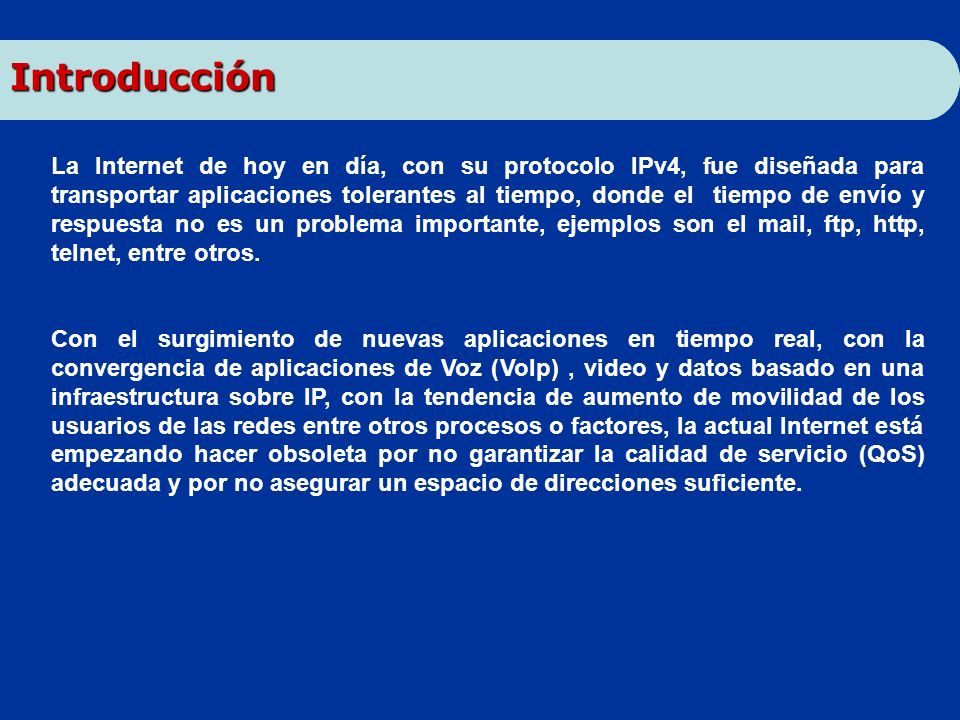

2 Introducción La Internet de hoy en día, con su protocolo IPv4, fue diseñada para transportar aplicaciones tolerantes al tiempo, donde el tiempo de envío y respuesta no es un problema importante, ejemplos son el mail, ftp, http, telnet, entre otros. Con el surgimiento de nuevas aplicaciones en tiempo real, con la convergencia de aplicaciones de Voz (VoIp) , video y datos basado en una infraestructura sobre IP, con la tendencia de aumento de movilidad de los usuarios de las redes entre otros procesos o factores, la actual Internet está empezando hacer obsoleta por no garantizar la calidad de servicio (QoS) adecuada y por no asegurar un espacio de direcciones suficiente.

3 Necesidad del TF CUBA El Grupo de Trabajo surge en diciembre de 2004.
El Grupo de trabajo IPv6 se hace necesario para que proponga la estrategia y políticas (“Políticas para establecer el Plan de Transición de IPv4 a IPV6 de la República de Cuba” ), que debe seguir el país ante la necesidad de aplicación del nuevo protocolo de Internet IPv6, hoy utilizado por más de 100 países. El camino de IPv4 a IPv6 no es una simple transición o migración, es un proceso de evolución y de integración que requiere de una preparación y de un mejoramiento de las redes y que implica entre otras cosas la preparación del personal técnico y de los usuarios así como la implantación de equipamiento, sistemas operativos y aplicaciones que cumplan las especificaciones IPv6 sin dejar de cumplir las de IPv4.

4 ¿Quiénes forman el grupo inicial IPv6?
El grupo inicial de trabajo IPv6 se encuentra formado por 7 especialistas de amplia experiencia y reconocimiento nacional e internacional, en el área de las Tecnologías y Servicios de Internet. Jesús Martínez Alfonso Jorge Luis López Presmanes Walter Baluja Alain Lamadrid Vallina Jorge Daniel Villa Hernández Mónica Peña Adalberto Mora.

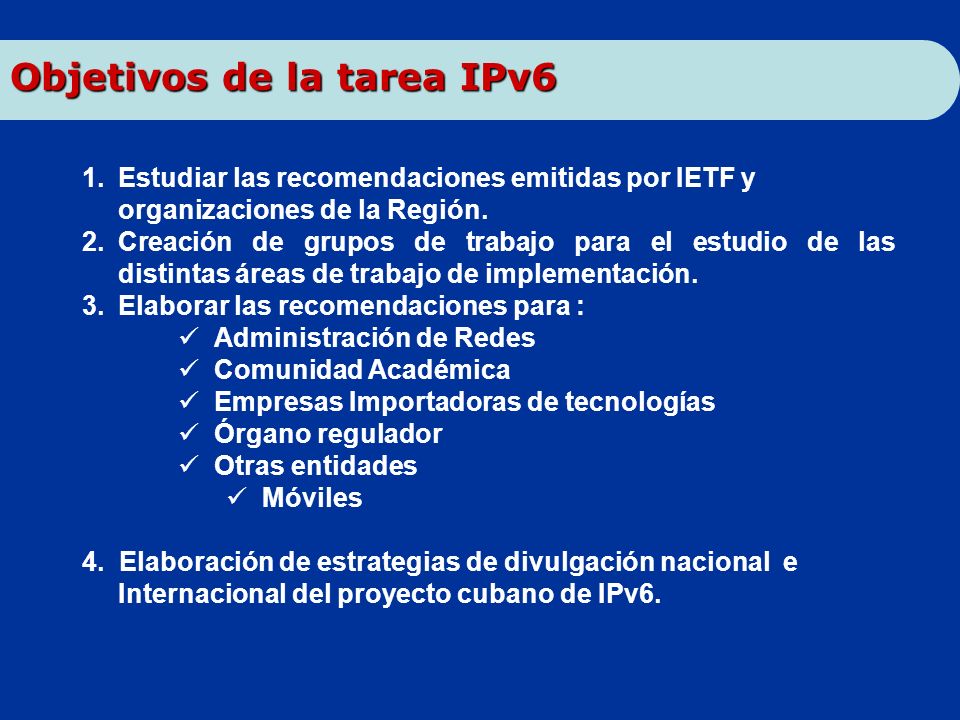

5 Objetivos de la tarea IPv6
Estudiar las recomendaciones emitidas por IETF y organizaciones de la Región. Creación de grupos de trabajo para el estudio de las distintas áreas de trabajo de implementación. Elaborar las recomendaciones para : Administración de Redes Comunidad Académica Empresas Importadoras de tecnologías Órgano regulador Otras entidades Móviles 4. Elaboración de estrategias de divulgación nacional e Internacional del proyecto cubano de IPv6.

6 Grupos de Trabajo Constituidos:
Infraestructura. IPv6 y QoS. Aplicaciones de nueva generación. Movilidad y nuevas tecnologías wireless Seguridad. Evaluación de impacto. I+D Políticas.

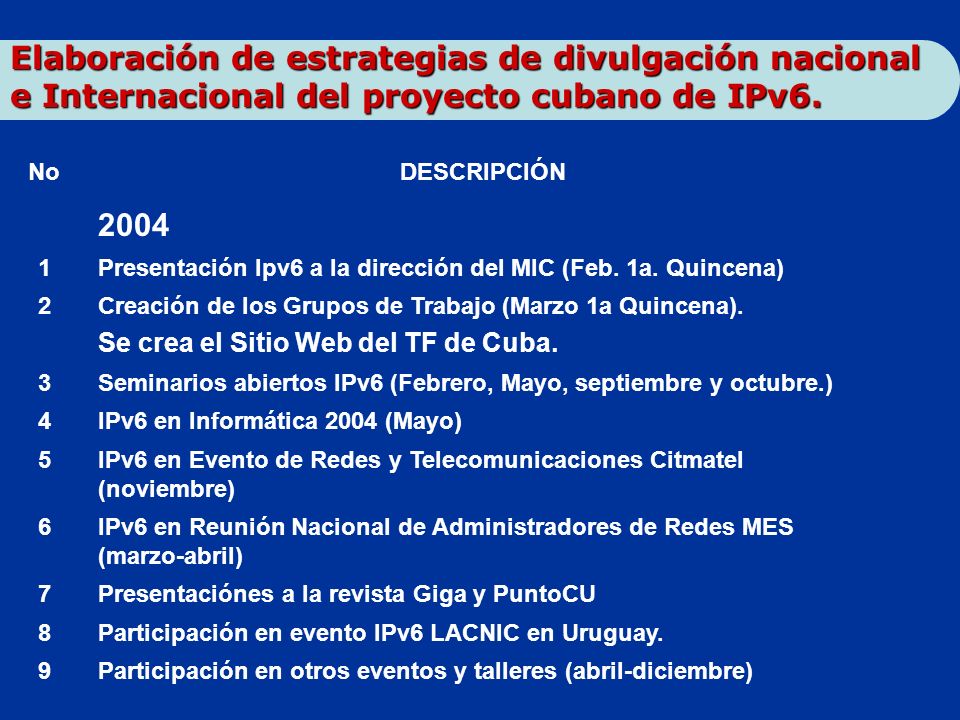

7 Elaboración de estrategias de divulgación nacional
e Internacional del proyecto cubano de IPv6. No DESCRIPCIÓN 2004 1 Presentación Ipv6 a la dirección del MIC (Feb. 1a. Quincena) 2 Creación de los Grupos de Trabajo (Marzo 1a Quincena). Se crea el Sitio Web del TF de Cuba. 3 Seminarios abiertos IPv6 (Febrero, Mayo, septiembre y octubre.) 4 IPv6 en Informática 2004 (Mayo) 5 IPv6 en Evento de Redes y Telecomunicaciones Citmatel (noviembre) 6 IPv6 en Reunión Nacional de Administradores de Redes MES (marzo-abril) 7 Presentaciónes a la revista Giga y PuntoCU 8 Participación en evento IPv6 LACNIC en Uruguay. 9 Participación en otros eventos y talleres (abril-diciembre)

8 Elaboración de estrategias de divulgación nacional
e Internacional del proyecto cubano de IPv6. 2005 IPv6 en Reunión Nacional de Administradores de Redes MES (mayol) Hacer análisis del trabajo de los grupos (1er. Corte) (mayo 2005) Preparación de la Política de Asignación de Direcciones IPv6. Primera revisión del Plan Estratégico Nacional de Transición a IPv6 (julio) Inicio de la primera etapa de despliegue de la Red IPv6 (septiembre) Reunión con grupos desarrolladores de aplicaciones de las Universidades. Inicio de la Implementación del backbone IPv6 de la Red Universitaria. Reunión Nacional IPv6 (septiembre 2005)

9 Palabras del Ministro de Informática y Comunicaciones. Mayo 2005
"En la asimilación del Protocolo IPv6 trabaja un grupo integrado por compañeros de los ministerios de Educación Superior y de Informática y Comunicaciones, la CUJAE, el Instituto Central de Investigaciones Digitales y la Oficina para la Informatización.             "Se creó y publicó un sitio web sobre el tema; se han realizado varias presentaciones sobre este aspecto en eventos nacionales e internacionales y se inscribió el sitio Web IPv6 Cuba con los nombres de dominio y             "Hemos referenciado el grupo de trabajo IPv6 Cuba y enlazado al Web IPv6 Cuba en el mapa de las fuerzas de tarea de (mayo 2004), y la Dirección de Normas y Regulaciones del MIC valoró los aspectos regulatorios necesarios para la asimilación de esta tecnología en el país.             "El Grupo de Trabajo a cargo debe continuar profundizando su labor, pues esta es también una línea estratégica para nuestro desarrollo, al servir de soporte a otros sectores de la economía y de la sociedad.

10 Estado Actual de la conectividad nacional de ETECSA.
Nuestro backbone soporta los protocolos ATM/FR y protocolo IP en la actualidad y se prepara para brindar servicios ADSL y WI-FI. Por ser un backbone nacional, existen conexiones a nodos en todas las provincias (48 POP) y se preparan las inversiones necesarias para garantizar las conexiones que cubrirán todos los municipios del país (en total el pías cuenta con 15 provincias y 169 municipios) conectados estos a sus respectivas provincias. Por otra parte se proyecta brindar conectividad IPv6 a las 12 Redes de alcance Nacional que hoy existen en operación y prever un futuro crecimiento.

11 Políticas de Asignación
En correspondencia con lo establecido por Políticas de LACNIC para la Asignación de direcciones IPv6 se espera:   La asignación de un ::/32 Direcciones IP y como bloque máximo de asignación a usuario final de un ::/48. Como criterio de asignación se utilizaría un esquema de 1+1 Para codificar las 15 provincias y planificación de crecimiento se asignaría 5 bit. La cantidad de Municipios por Provincia como máximo es igual a 19. Se garantizaría con una asignación de 6 bit. Las Redes Nacionales se codificarían con un criterio similar al de las provincias del país, asignándosele 5 bit

12 Plan de Asignación A cada provincia se le asignaría una cantidad de direcciones IP igual a ::/37. A cada Municipio se le reservaría un número de asignación IP igual a ::/43. Para cubrir las necesidades de asignación de direcciones IPv6 a las Redes Nacionales existentes y futuras Redes de igual alcance que pudieran surgir, proponemos la siguiente asignación: - Considerar al conjunto de Redes Nacionales como si fuera una provincia mas del país por lo que su asignación sería un ::/37. - Utilizando el mismo esquema de distribución Geográfica se utilizarían 6 bit para codificar la Red Nacional, lo que permitiría llegar a tener 26 Redes Nacionales o lo que es lo mismo 64 redes. Cada una de estas redes tendrían una asignación de 32 bloques consecutivos ::/48 otra variante sería asignar 16 bloques consecutivos ::/48 y dejar los restantes 16 bloques de futuro crecimiento o reserva.    38 2001:XXXX   6   INTERFACE SLA NLA  M   P       5   6   5 / /26 /32 / /43 / / /128 donde: P - Provincia (5 bit) M - Municipio (6 bit)

13 Pero..... IPv6 será progresivamente percibido como una prioridad estratégica, más por su influencia como interfaz de valor añadido, que por la arquitectura de su plataforma técnica, con la que se identifica actualmente. Entonces..... . IPv6 puede revitalizar al mundo económico por medio de aplicaciones de valor añadido innovadoras y los nuevos contenidos que surjan en consecuencia.

14 Proyectos a Corto y Mediano Plazo
Establecer soporte IPv6 en los backbone de los ISP. Tener los DNS de los ISP soportando IPv6. Establecer soporte para IPv6 en el NAP. Identificar posibles proyectos de Redes IPv6. Establecer tuneles entre islas IPv6. Establecer un Tunel IPv6 entre Cuba y un proveedor internacional. Realizar pruebas de herramientas de seguridad con soporte IPv6 (TCPwrappers, Ipsec, etc.) Realizar pruebas de desempeño IPv4 e IPv6 en routers y switch. Establecer proyectos de colaboración conjunta de I+D con países de la Región. Desarrollo de una reunión nacional IPV6 en septiembre 2005 con participación de LACNIC

15 Red Universitaria de la República de Cuba

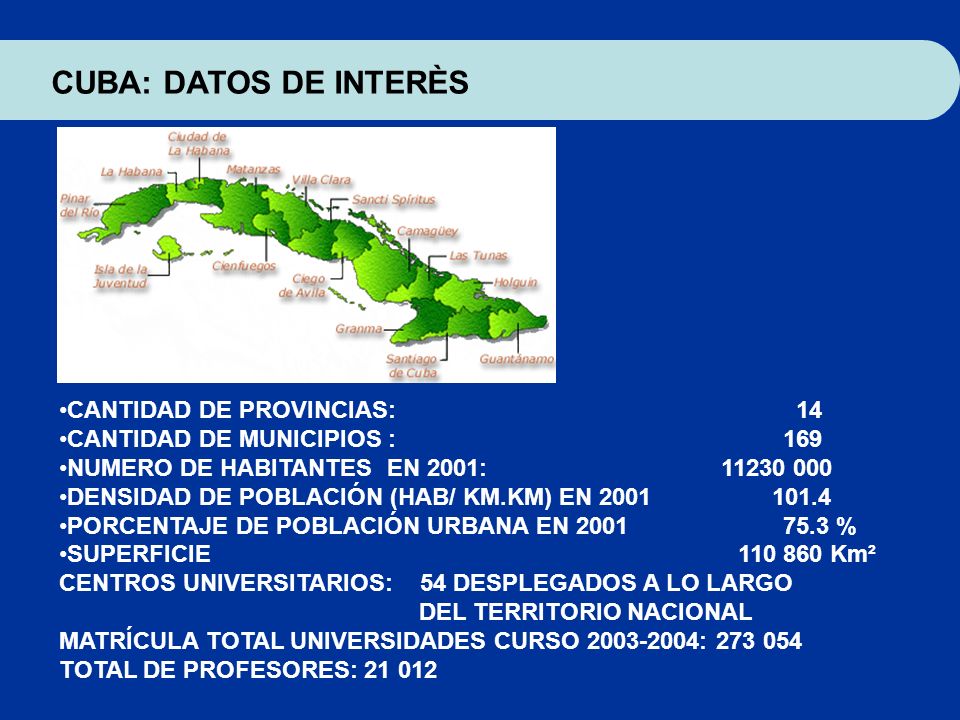

16 CUBA: DATOS DE INTERÈS CANTIDAD DE PROVINCIAS: 14
CANTIDAD DE MUNICIPIOS : NUMERO DE HABITANTES EN 2001: DENSIDAD DE POBLACIÓN (HAB/ KM.KM) EN PORCENTAJE DE POBLACIÓN URBANA EN % SUPERFICIE Km² CENTROS UNIVERSITARIOS: DESPLEGADOS A LO LARGO DEL TERRITORIO NACIONAL MATRÍCULA TOTAL UNIVERSIDADES CURSO : TOTAL DE PROFESORES: La configuración del país es básicamente lineal. Existen 14 provincias en las que se han creado los servicios básicos de educación, incluyendo centros de formación universitaria y también centros de investigación. Por ello aunque en la capital están los mayores centros, esxiste una presencia importante de la comunidad universitaria en todas las provincias. En el curso se ha generado un notable incremento de la cantidad de estudiantes, profesores e investigadores en todos los centros. Se han generado necesidades de comunicación y de información aún no resueltas totalmente aunque se está trabajando intensamente en esto. La tendencia actual en lo referente a servicios de información es contratar a nivel corporativo acceso a bases de datos INternacionales (EBSCO, PERI) y dimensionar las redes para el acceso a las mismas. Asimismo se está trabajando intensamente en la consolidación de bases de datos nacionales que contengan toda la producción científica nacional y que sean accequibles a través de las redes corporativas.

17 REDUNIV 1. RED CORPORATIVA DEL MINISTERIO DE EDUCACIÓN SUPERIOR
COMPUESTA POR LAS REDES DE DATOS DE: 16 UNIVERSIDADES 4 CENTROS DE INVESTIGACIÓN DE CARÁCTER NACIONAL 3 FACULTADES DE MONTAÑA 1 DEPENDENCIA ADMINISTRATIVA NACIONAL [MINISTERIO DE EDUCACIÓN SUPERIOR (MES)] 2. POSEE MÁS DE COMPUTADORAS EN RED 3. POSEE ENLACES DIRECTOS A LAS REDES DE COMPUTADORAS DE LAS SIGUIENTES ENTIDADES NACIONALES CENTROS DE SALUD, DE INVESTIGACIONES MÉDICAS Y UNIVERSIDADES MÉDICAS. (INFOMED) CENTROS CULTURALES Y UNIVERSIDAD DE ARTE (CUBARTE) RED DE UNIVERSIDADES PEDAGÓGICAS DEL MINISTERIO DE EDUCACIÓN (MINED) La mayor parte de los Centros Universitarios se pueden agrupar en: Universidades adscritas al Ministerio de Educación Superior (MES) Universidades adscritas al Ministerio de Salud Pública (MINSAP) Universidades Pedagógicas adscritas al Ministerio de Educación (MINED) Los centros de Investigación que no están incluídos en estos grupos pertenecen al Ministerio de Ciencia y Tecnología. (CITMA) Asociado a cada grupo exite una red de datos corporativa.: REDUNIV del MES INFOMED del MINSAP RED del MINED Se ha aprovechado el despliegue de REDUNIV para crear una red de Transporte que incluya a todas y con ello se han creado de hecho las bases de la Red Académica de Cuba. Actualmente ya el punto de Interconexión es el nodo central de REDUNIV ubicado en calle 23 esq. F, Vedado, Ciudad de La Habana, Cuba. Por ello el punto de presencia seleccionado en CUBA para CLARA y aceptado por todas las redes CUBANAS es el nodo central de REDUNIV

18 REDUNIV 4.ACTUALMENTE TODOS LOS ENLACES SON FRAME-RELAY. EN TOTAL LA
CAPACIDAD ACTUAL (CIR) DEL NODO CENTRAL ES DE 8 Mbps. EN EL RESTO DEL 2005 SE PLANEA ELEVAR ESTA CAPACIDAD A 20 Mbps Y CAMBIAR A ENLACES ATM A LOS 4 CENTROS UNIVERSITARIOS DE MAYORES DIMENSIONES 5. ACTUALMENTE LOS ENLACES CON OTRAS REDES ESTÁN CONCEBIDOS SOLAMENTE PARA EL TRANSPORTE DE DATOS ENTRE REDES. YA SE ESTÁ PENSANDO EN LOGRAR INTEGRACIÓN PARCIAL DE SERVICIOS Y APLICACIONES. 6. AÚN NO SE HA CONCLUÍDO EL DESPLIEGUE DE ENLACES EXTERNOS A OTRAS REDES (UCI, ISCTN, CITMATEL, ISCF) AUNQUE SÓLO DE ELLOS REALMENTE IMPORTANTE QUEDA SÓLO 1 QUE YA ESTÁ EN PROCESO (ENLACE A RED CITMATEL). 7. SE ESTÁ OPERANDO DESDE EL MES DE MARZO DEL 2005. 8. EN SEPTIEMBRE DEL 2005 ESTÁ PLANEADO EL EMPLEO DE IPV6 EN DUAL STACK EN EL BACKBONE DE LA RED. Quedan aún enlaces que instalar con algunas redes. De ellas la más importante es CITMATEL, que interconecta a varios centros de Investigación Importantes. Además quedan por conectar: Instituto Superior de Cultura Física, perteneciente al Instituto Nacional de Deportes y Recreación (INDER), centro con facultades en las 14 provincias del país. Instituto Superior de Ciencias y Tecnología Nuclear (ISCTN), perteneciente al CITMA Oficina Nacional de Diseño Industrial (ONDI) Universidad de Ciencias Informáticas.(Ministerio de la Informática y Telecomunicaciones MIC)

19 REDUNIV TOPOLOGÍA DE LA RED ACTUALMENTE TODOS LOS ENLACES SON
NODO CENTRAL REDUNIV RED INFOMED RED CUBARTE RED MINED ACTUALMENTE TODOS LOS ENLACES SON FRAME RELAY. SE PLANEA COMENZAR UNA MIGRACIÓN A ATM A FINES DEL 2005 CON LOS ENLACES DE MAYOR CAPACIDAD Los enlaces que emplean la mayor parte de las redes académicas son Frame Relay . En el país el proveedor de Servicios de Comunicaciones posee un backbone nacional sobre SDH sobre el que tiene implementado ATM y Frame Relay. En el año en curso se tiene planeado cambiar a ATM los enlaces fundamentales de REDUNIV. Igualmente se tiene planeado montar este año IPV6 en dual stack en el backbone. Se ha estado trabajando en IPV6 desde hace más de un año. Para referencia se puede visitar el sitio del grupo de tarea IPV6 Cuba que está ubicado en REDUNIV en Hoy en día aún los enlaces instalados están con un nivel de empleo bajo lo cual se debe a que se está operando desde el mes de marzo del 2005 y aún el despliegue de servicios no ha concluído.

20 REDUNIV: ENLACES ACTIVOS
UNIVERSIDADES Y CENTROS DEL MINISTERIO DE EDUCACIÓN SUPERIOR VELOCIDAD 1 Universidad de Pinar del Río "Hermanos Saíz" UPR 512 2 Universidad Agraria de La Habana UNAH 256 3 Universidad de la Habana UH 2048 4 Instituto Superior Politécnico "José Antonio Echeverría” ISPJAE 5 Universidad de Matanzas "Camilo Cienfuegos“ UMCC 1024 6 Universidad Central de Las Villas UCLV 7 Universidad de Cienfuegos "Carlos Rafael Rodríguez“ UCF 8 Sede Universitaria de Sancti Spíritus "José Martí“ SUSS 9 Universidad de Ciego de Avila UNICA 10 Universidad de Camagüey UC 11 Centro Universitario de Las Tunas CULT 12 Universidad de Granma UDG 13 Universidad de Holguín "Oscar Lucero Moya“ UHOLM 14 Instituto Superior Minero Metalúrgico de Moa ISMMM Este es el listado de los centros adscritos al MES y que REDUNIV interconecta actualmente.

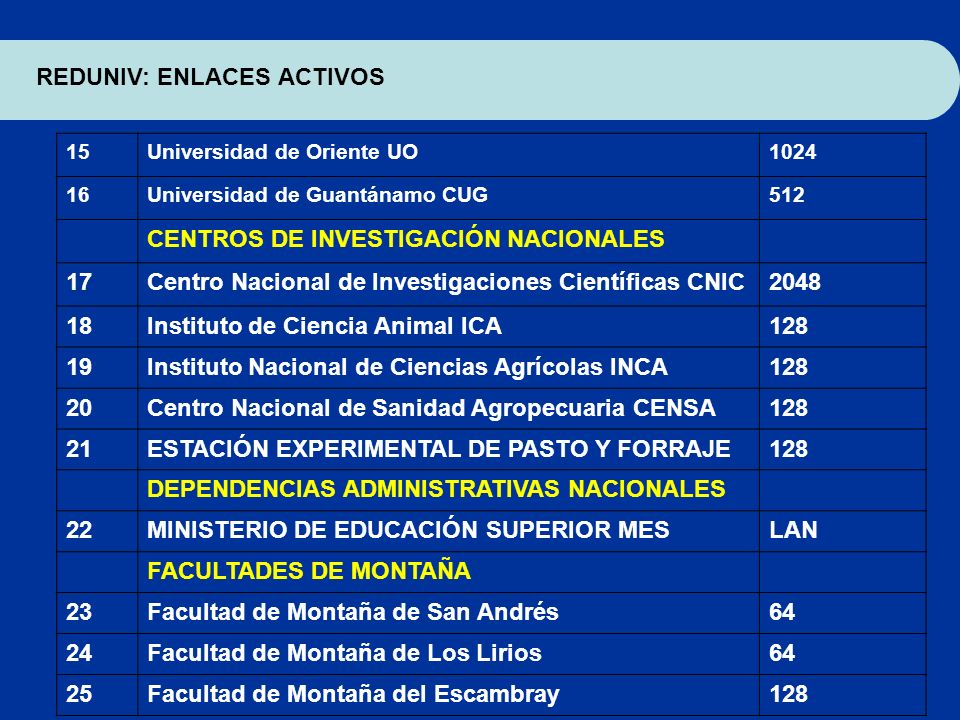

21 REDUNIV: ENLACES ACTIVOS
15 Universidad de Oriente UO 1024 16 Universidad de Guantánamo CUG 512 CENTROS DE INVESTIGACIÓN NACIONALES 17 Centro Nacional de lnvestigaciones Científicas CNIC 2048 18 Instituto de Ciencia Animal ICA 128 19 Instituto Nacional de Ciencias Agrícolas INCA 20 Centro Nacional de Sanidad Agropecuaria CENSA 21 ESTACIÓN EXPERIMENTAL DE PASTO Y FORRAJE DEPENDENCIAS ADMINISTRATIVAS NACIONALES 22 MINISTERIO DE EDUCACIÓN SUPERIOR MES LAN FACULTADES DE MONTAÑA 23 Facultad de Montaña de San Andrés 64 24 Facultad de Montaña de Los Lirios 25 Facultad de Montaña del Escambray La única dependencia administrativa que se conecta a REDUNIV es el propio Ministerio al cual pertenece (MES). Dos de las facultades de montaña se conectan mediante sistemas VSAT. LA tercera mediante un enlace hasta un punto en la montaña en donde existe un radioenlace de decenas de KM.

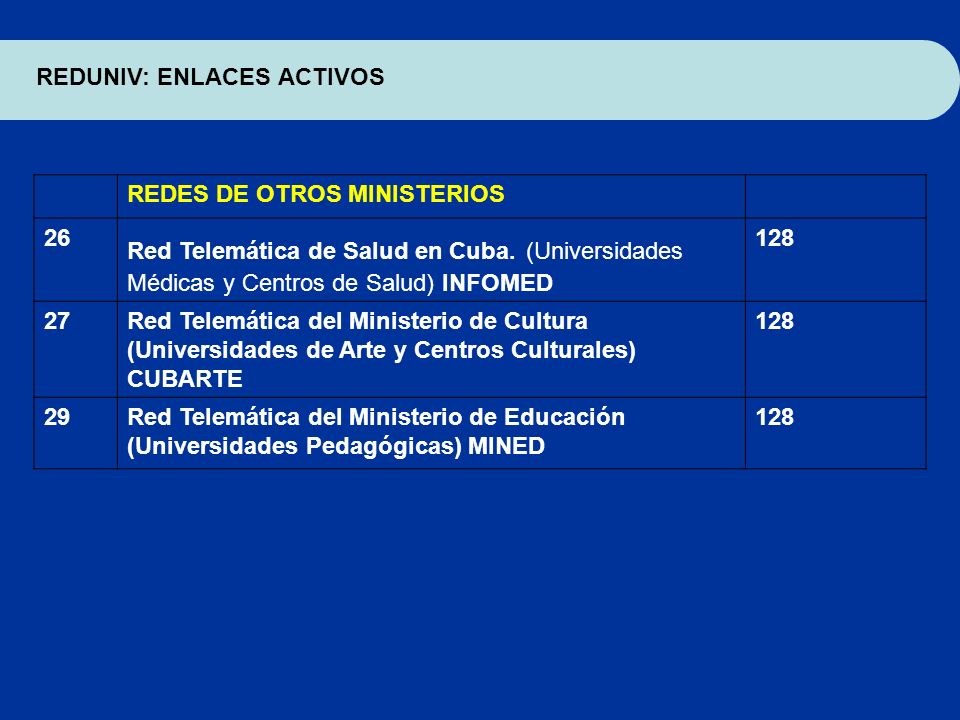

22 REDUNIV: ENLACES ACTIVOS REDES DE OTROS MINISTERIOS 26
Red Telemática de Salud en Cuba. (Universidades Médicas y Centros de Salud) INFOMED 128 27 Red Telemática del Ministerio de Cultura (Universidades de Arte y Centros Culturales) CUBARTE 29 Red Telemática del Ministerio de Educación (Universidades Pedagógicas) MINED Aún quedan por definir los servicios a compartir en los enlaces con las redes externas. Estos enlaces tienen solamente tres semanas de tendidos y se está trabajando en este aspecto.

23 REDUNIV: ENLACES ACTIVOS REDES DE OTROS MINISTERIOS 1
Empresa de Tecnologías de la Información y Servicios Telemáticos Avanzados (Red del Ministerio de Ciencia, Tecnología y Medio Ambiente) CITMATEL (SETIEMBRE 2005) 2048 2 Universidad de Ciencias Informáticas UCI (SEPTIEMBRE 2005) 3 Instituto Superior de Ciencias y Tecnologías Nucleares ISCTN (JUNIO 2005) 256 4 Instituto Superior de Cultura Física ISCF (SEPTIEMBRE 2005) INTERNACIONALES CLARA 4 Mbps Estos son los enlaces que aún restan por hacer. El enlace a CLARA aún no está consolidado a nivel de proyecto. Esto se debe básicamente a los niveles de precios muy elevados que pide la empresa que tiene el monopolio de las conexiones internacionales (ETECSA). Se continúa tratando de que esta empresa baje sus precios a un punto admisible.

24 Gracias
