1 Estructuras Tecnología 1º ESO

2 Concepto Parte de un objeto que le permite mantener su forma (sujeta al resto de los elementos), su posición y cumplir su función (soportando los pesos y cargas que actúen sobre él). No todos los objetos tienen estructura

3 Según su comportamiento
Tipos Estructuras Según su forma Laminares o de carcasa Masivas Armazón o armadura Según su comportamiento Rígidas Flexibles

4 TIPOS DE ESTRUCTURAS LAMINARES DE ARMAZÓN
Están constituidas por láminas o paneles resistentes que envuelven al objeto. Están formadas por barras o tubos resistentes unidos entre sí, constituyendo el esqueleto de diferentes tipos de objetos.

5 Función Toda estructura debe ser: Estable: Para no volcarse
Resistente: Aguanta para lo que fue diseñada

6 Las estructuras deben ser estables para impedir su vuelco o caída
Las estructuras deben ser estables para impedir su vuelco o caída. Esto se consigue dándole una forma apropiada o utilizando diferentes métodos de anclaje. EJEMPLOS Las antenas se sujetan con tirantes para evitar que el viento las vuelque El pié del monitor aumenta su superficie de apoyo Las grúas se estabilizan con grandes contrapesos situados en su base Los toboganes de los parques se empotran profundamente en el suelo

7 Equilibrar las tensiones
Estructuras estables Estabilidad mediante Cimientos Empotrar en el suelo Contrapesos Equilibrar las tensiones Tirantes Sujetar al suelo Base amplia

8 Estructuras resistentes
Resistencia depende de Material Construcción Unión Forma Perfiles Abiertos Cerrados Tamaño

9 Perfiles Abiertos Cerrados

10 Elementos para la resitencia
Horizontales Vigas Arcos Plataformas Verticales Columnas o pilares Paredes Diagonales Triangulación

11 Elementos resistentes

12 Triangulación

13 Triangulación ejemplos

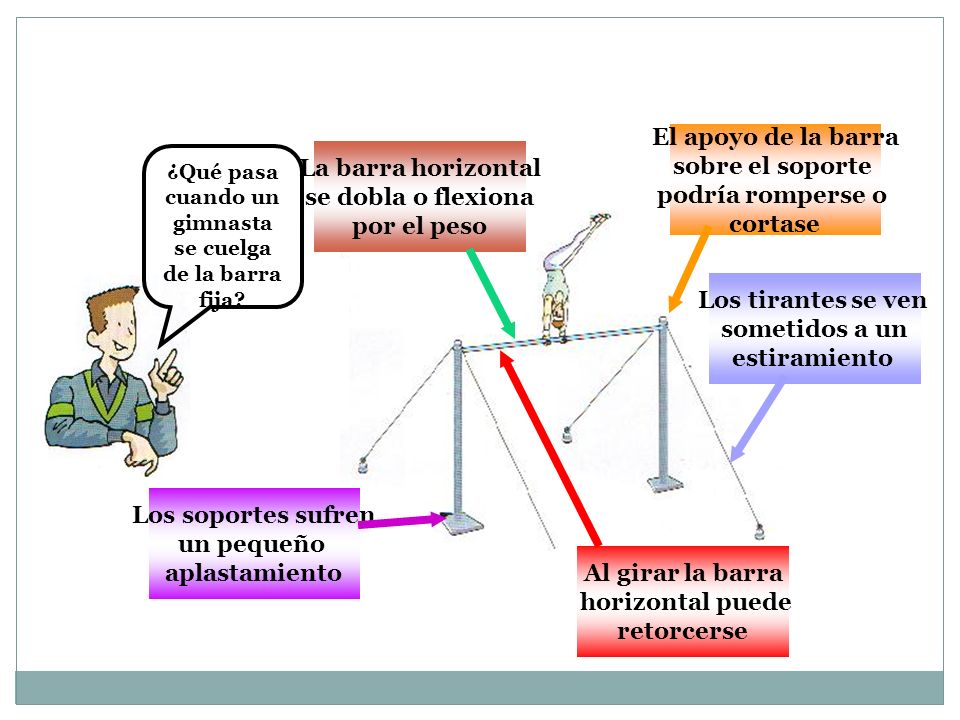

14 ¿Qué pasa cuando un gimnasta se cuelga de la barra fija?
El apoyo de la barra sobre el soporte podría romperse o cortase ¿Qué pasa cuando un gimnasta se cuelga de la barra fija? La barra horizontal se dobla o flexiona por el peso Los tirantes se ven sometidos a un estiramiento Los soportes sufren un pequeño aplastamiento Al girar la barra horizontal puede retorcerse

15 Tipos de esfuerzos FLEXIÓN TRACCIÓN COMPRESIÓN
Se produce cuando los pesos o cargas tienden a doblar las piezas. TRACCIÓN Provoca el estiramiento de algunas piezas de la estructura COMPRESIÓN La soportan aquellos elementos que tienden a ser aplastados. TORSIÓN La experimentan aquellas piezas que tienden a ser retorcidas CORTADURA Se produce cuando las cargas tienden a desgarrar o cortar las piezas

16 Resumen LAS ESTRUCTURAS piezas soporte estables resistentes esfuerzos
son el están formadas por deben ser piezas soporte estables resistentes dispuestas en forma de que soportan hechas con de para que no se para que no se esfuerzos materiales apropiados objetos vuelquen rompan armadura carcasa
