Televisión Digital standard ISDB-T

Presentación del tema: "Televisión Digital standard ISDB-T"— Transcripción de la presentación:

1 Televisión Digital standard ISDB-T
Gaidos, Miguel Alfredo 2009 Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

2 Televisión Digital Terrestre (TDT)
Ventajas frente a la televisión analógica Mejor calidad de imagen y sonido Mejor aprovechamiento del espectro radioeléctrico Posibilidad de ofrecer servicios adicionales Aprovecha técnicas de compresión, codificación y corrección de errores Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

3 Diversos standard de TDT
Americano - ATSC Europeo - DVB-T Establecido en 1997 1er transmisión 1998 Japonés - ISDB-T: Establecido en 1999 1er transmisión en 2003 ISDB Integrated Service Digital Broadcasting – Terrestrial (Transmisión Digital de Servicios Integrados – Terrestre) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

4 Requerimientos del standard ISDB-T
Alta calidad / flexibilidad del servicio Robustez / flexibilidad de recepción Movilidad / Portabilidad Transferencia de datos Uso para prevención de desastres Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

5 Estructura del ISDB-T El transmisor se puede dividir en tres partes:
Codificación de audio, video y datos (MPEG-2) Codificación de canal (códigos RS, convolucionales y entrelazamiento de bit y byte) Modulación OFDM (OFDM segmentada y entrelazamiento en tiempo y frecuencia) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

6 Codificación de audio, video y datos (MPEG-2)
Codificación de video Codificación de audio HDTV MPEG-2 MPEG-2 AAC SDTV MPEG-2 LDTV H AAC-SBR Formato de datos entregado por el codificador MPEG (TS) Datos (187 bytes) Sincronización de byte (1 byte) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

7 Transmisor ISDB-T Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

8 Codificación de canal Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

9 Codificador externo Codificador Reed – Solomon abreviado RS(204,188)
Código bloque sistemático Agrega 16 bytes de paridad lo que permite corregir 8 bytes erroneos Realiza operaciones aritméticas en campos finitos o de Galois Ingresan paquetes de 188 bytes Datos (187 bytes) Sincronización de byte (1 byte) Salen paquetes de 204 bytes Datos (187 bytes) Sincronización de byte (1 byte) Paridad (16 bytes) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

10 Adaptador de energía dispersa
Objetivo: Evitar series largas de 0 o de 1. Se desordenan los datos por medio de una secuencia pseudo-aleatoria generada por: Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

11 Entrelazamiento de Byte
El sistema no funciona correctamente si la cantidad de bytes erróneos supera la capacidad de corrección (RS). Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

12 Entrelazamiento de Byte
Datos + Redundancia (203 bytes) Sincronización de byte (1 byte) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

13 Codificador interno Codificador convolucional con perforado
Código madre: Profundidad : k =7 Tasa de codificación: 1/2 G1 = bit de entrada + D1 + D2 + D3 + D6 G2 = bit de entrada + D2 + D3 + D5 + D6 Polinomios generadores: Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

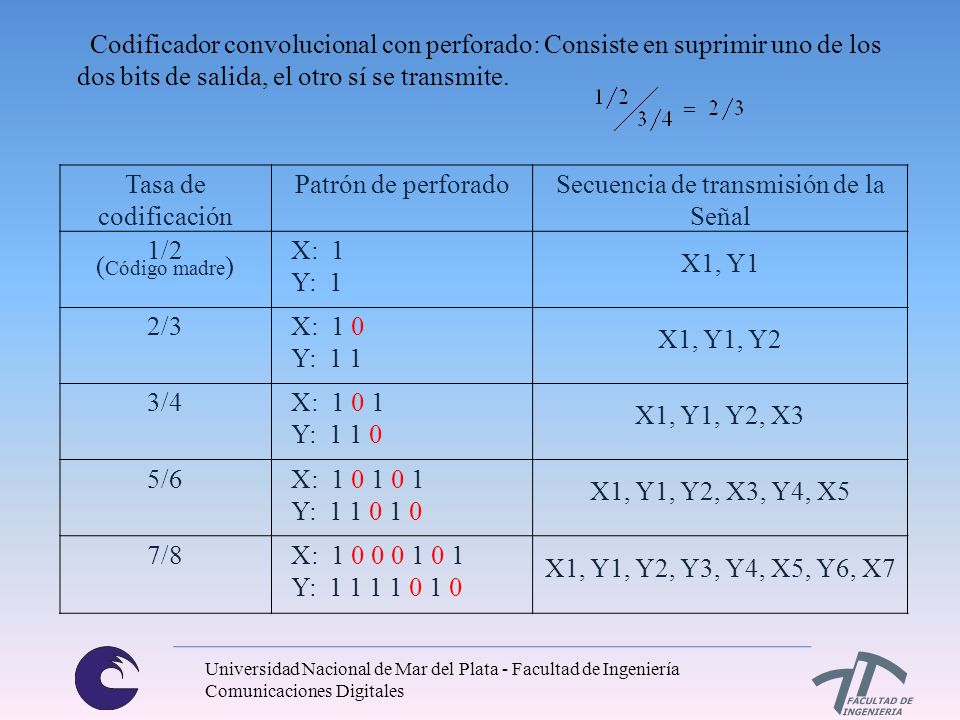

14 Secuencia de transmisión de la
Codificador convolucional con perforado: Consiste en suprimir uno de los dos bits de salida, el otro sí se transmite. Tasa de codificación Patrón de perforado Secuencia de transmisión de la Señal 1/2 (Código madre) X: 1 Y: 1 X1, Y1 2/3 X: 1 0 Y: 1 1 X1, Y1, Y2 3/4 X: Y: X1, Y1, Y2, X3 5/6 X: Y: X1, Y1, Y2, X3, Y4, X5 7/8 X: Y: X1, Y1, Y2, Y3, Y4, X5, Y6, X7 Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

15 Entrelazamiento de Bit
El circuito de entrelazamiento de bit es diferente de acuerdo a la modulación de portadora. Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

16 El siguiente diagrama corresponde a modulación 16QAM
Cada una de las flechas corresponde a una portadora , el espacio entre flechas es de 40 portadoras. Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

17 OFDM Portadora única: 1 símbolo enviado por vez de duración TS
Multiportadora: N símbolos enviados por vez de duración (N.TS) cada uno OFDM: Multiplexación por División de Frecuencias Ortogonales Características: Sistema multiportadora Muy robuzto frente a multipath (receptores móviles) Se basa en el algoritmo de la FFT Portadoras ortogonales equiespaciadas Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

18 Entrelazamiento en tiempo y frecuencia
203N+N N 5 4 3 2 1 2N N+5 N+4 N+3 N+2 N+1 203N+5 203N+4 203N+3 203N+2 203N+1 Entrelazamiento en Tiempo N = 1405 (modo 1) 2809 (modo 2) 5616 (modo 3) Entrelazamiento en Frecuencia Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

19 Modulación OFDM Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

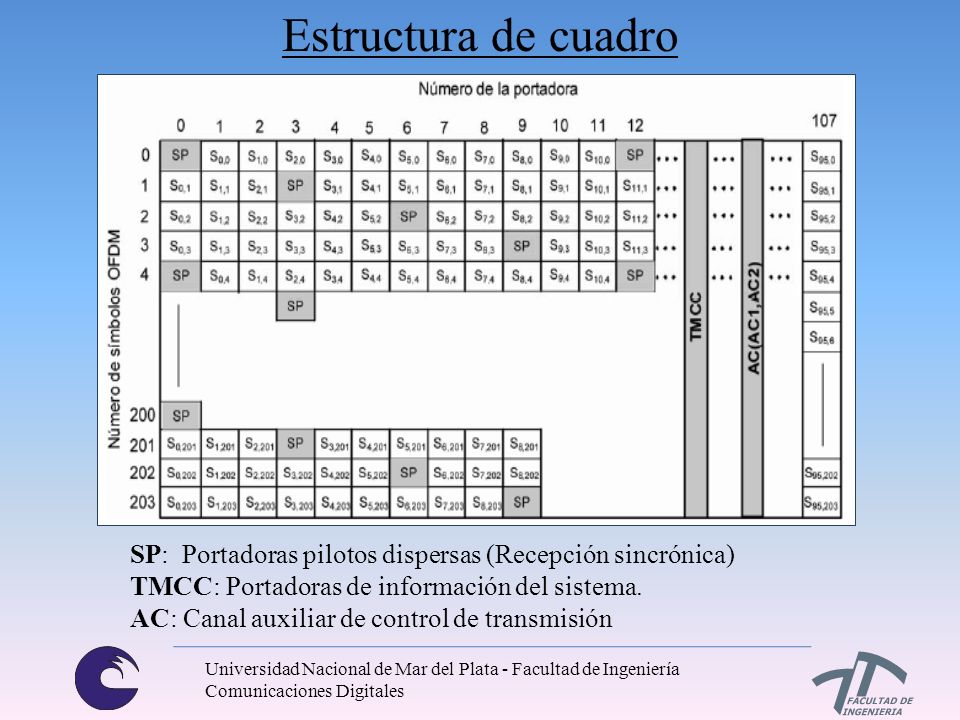

20 Estructura de cuadro SP: Portadoras pilotos dispersas (Recepción sincrónica) TMCC: Portadoras de información del sistema. AC: Canal auxiliar de control de transmisión Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

21 IFFT Transformada de Fourier de un pulso cuadrado
Frecuencias ortogonales equiespaciadas a 1/T Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

22 Intervalo de guarda Perdida de ortogonalidad entre portadoras debido a multipath Ventana de la FFT Trayectoria principal Trayectoria retrasada Símbolo N Símbolo N + 1 td Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

23 Modulación en cuadratura + DAC
Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

24 Transmisión jerárquica – OFDM segmentado
6 MHz / 13 segmentos 1 segmento = 429 KHz Ancho de banda efectivo Capa A Capa B Capa C Cada capa jerárquica puede tener un esquema de modulación y codificación distintos. En un mismo ancho de banda se puede transmitir simultáneamente un canal para recepción móvil y un canal HD para recepción fija. Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

25 Estructura ISDB-T Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

26 Código convolucional (1/2, 2/3, 3/4, 5/6, 7/8)
Modo Modo 1 Modo 2 Modo 3 Número de segmentos OFDM (Ns) 13 Espaciado entre portadoras 250/63 = KHz 125/63 = KHz 125/126 = KHz Ancho de banda 6000/14 x Ns + 250/63 = MHz 6000/14 x Ns + 125/63 = MHz 6000/14 x Ns + 125/126 = MHz Número de segmento modulación diferencial nd Número de segmentos de modulación sincrónica ns (ns + nd = Ns) Número de portadoras Total 108 x Ns + 1 = 1405 216 x Ns + 1 = 2809 432 x Ns + 1 = 5617 Datos 96 x Ns = 1248 192x Ns = 2496 384 x Ns = 4992 SP 9 x ns 18 x ns 36 x ns CP nd +1 TMCC ns + 5 x nd 2 x ns x nd 4 x ns x nd AC1 2 x Ns = 26 4 x Ns = 52 8 x Ns = 104 AC2 4 x nd 9 x nd 19 x nd Esquemas de modulación de portadoras QPSK, 16QAM, 64QAM, DQPSK Símbolos por frame 204 Longitud efectiva de símbolo 252 µseg 504 µseg 1.008 µseg Intervalo de guarda 63 µseg (1/4) 31.5 µseg (1/8) 15.75 µseg (1/16) 7.875 µseg (1/32) 126 µseg (1/4) 63 µseg (1/8) 31.5 µseg (1/16) 15.75 µseg (1/32) 252 µseg (1/32) Longitud del frame 64.26 mseg (1/4) mseg (1/8) mseg (1/16) mseg (1/32) mseg (1/4) mseg (1/8) mseg (1/16) mseg (1/32) mseg (1/32) mseg (1/4) mseg (1/8) mseg (1/16) Codificación interna Código convolucional (1/2, 2/3, 3/4, 5/6, 7/8) Codificación externa Reed-Solomon RS (204,188) Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales

27 Gracias!!! Universidad Nacional de Mar del Plata - Facultad de Ingeniería Comunicaciones Digitales
