Evaluación de Presiones con Sensores Permanentes de Fondo
2
Contenido: Introducción Instalación Experiencia en Pemex Aplicaciones
Evaluación del Reservorio. Caso Real.
3

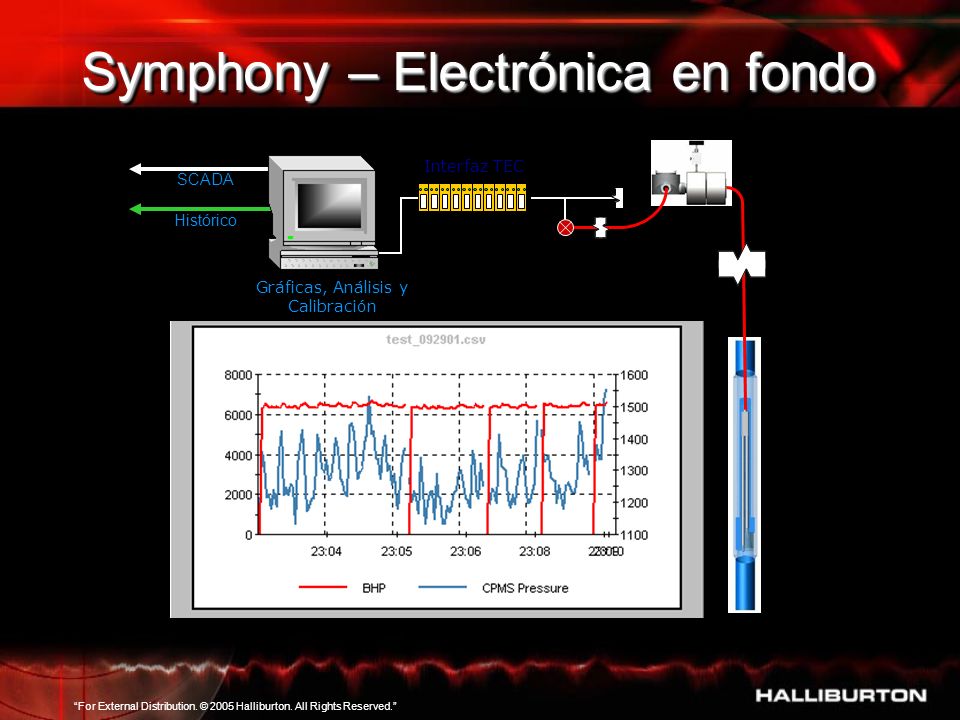

Symphony – Electrónica en fondo
SCADA Histórico Interfaz TEC Gráficas, Análisis y Calibración
4

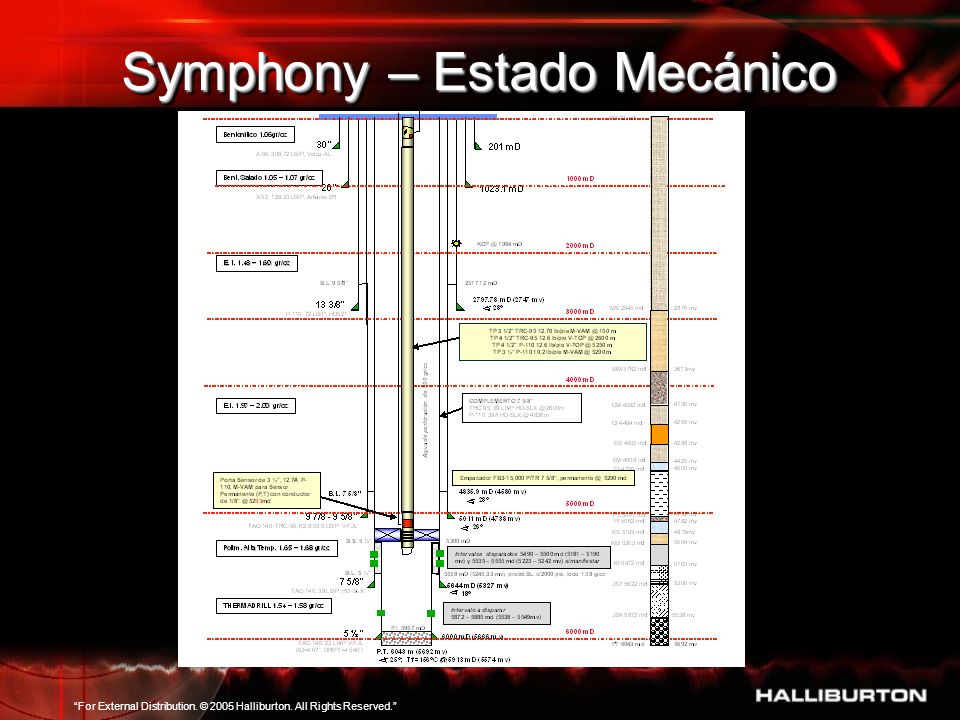

Symphony – Estado Mecánico
5

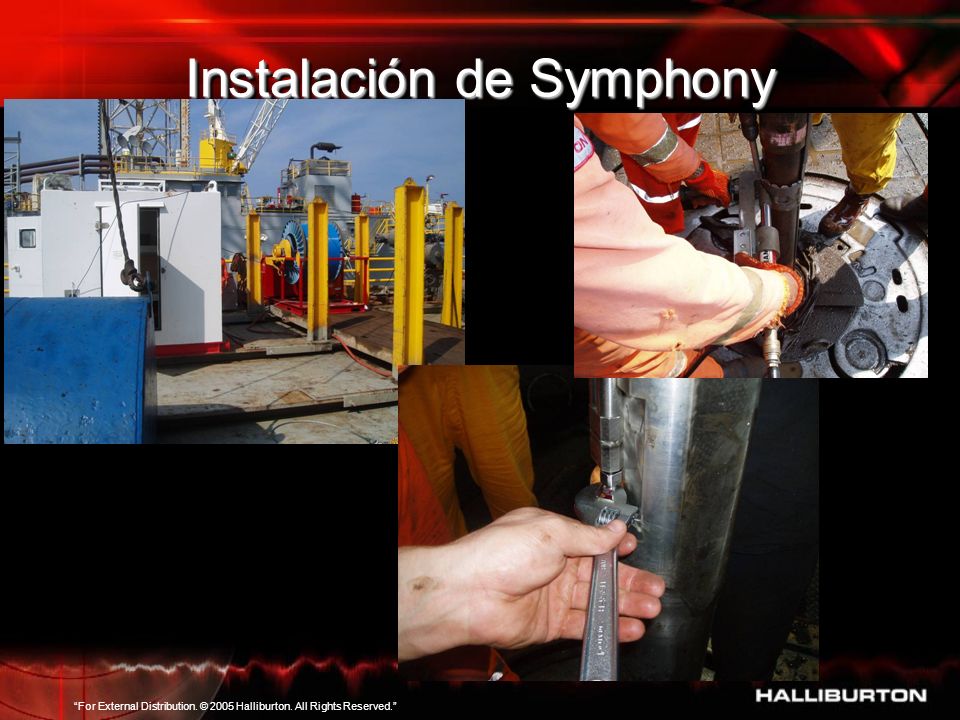

Instalación de Symphony
6

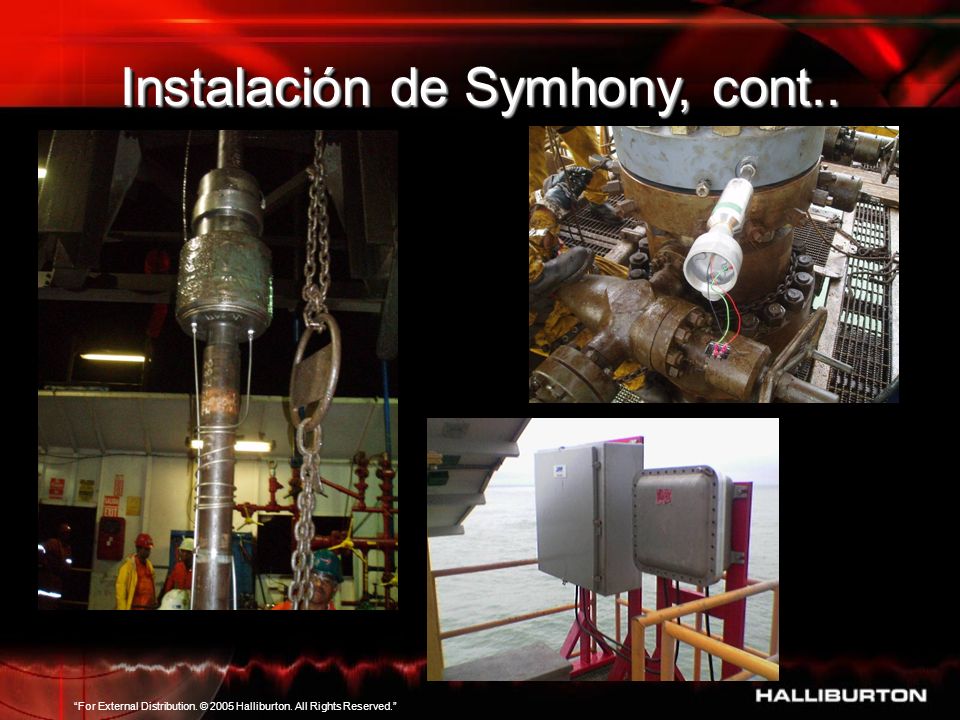

Instalación de Symhony, cont..
7

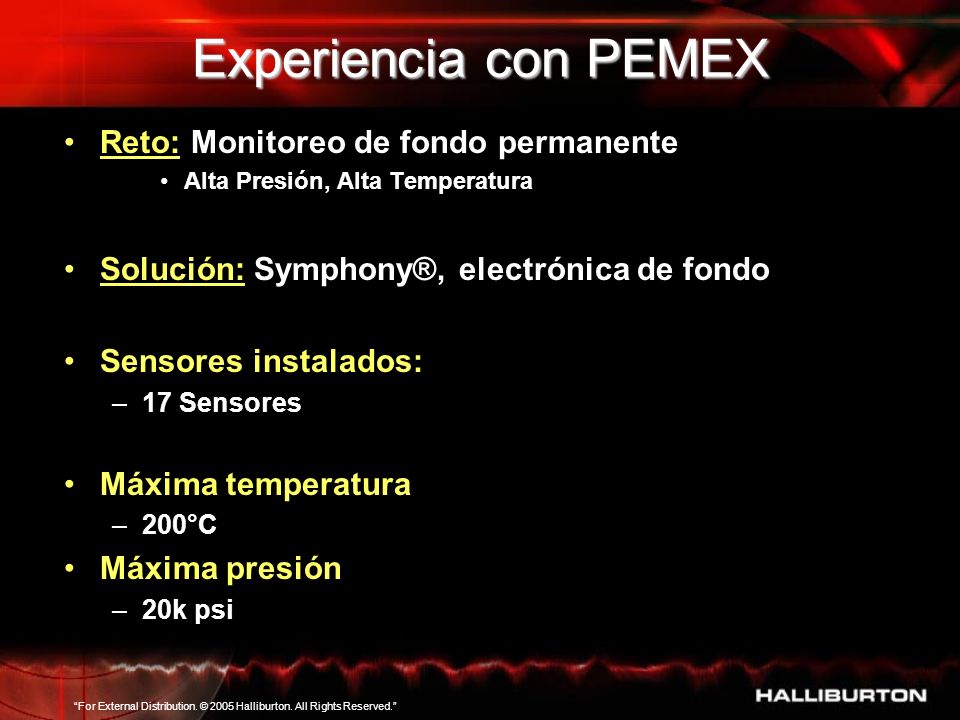

Experiencia con PEMEX Reto: Monitoreo de fondo permanente
Alta Presión, Alta Temperatura Solución: Symphony®, electrónica de fondo Sensores instalados: 17 Sensores Máxima temperatura 200°C Máxima presión 20k psi
8
Porque el Sensor Permanente de Fondo?
Reduce tiempo de producción diferida. Al ser permanente se tiene monitoreo continuo de Presión y Temperatura. Reduce Costos de trabajos que se hacen con equipos fijos o autoelevables.
9

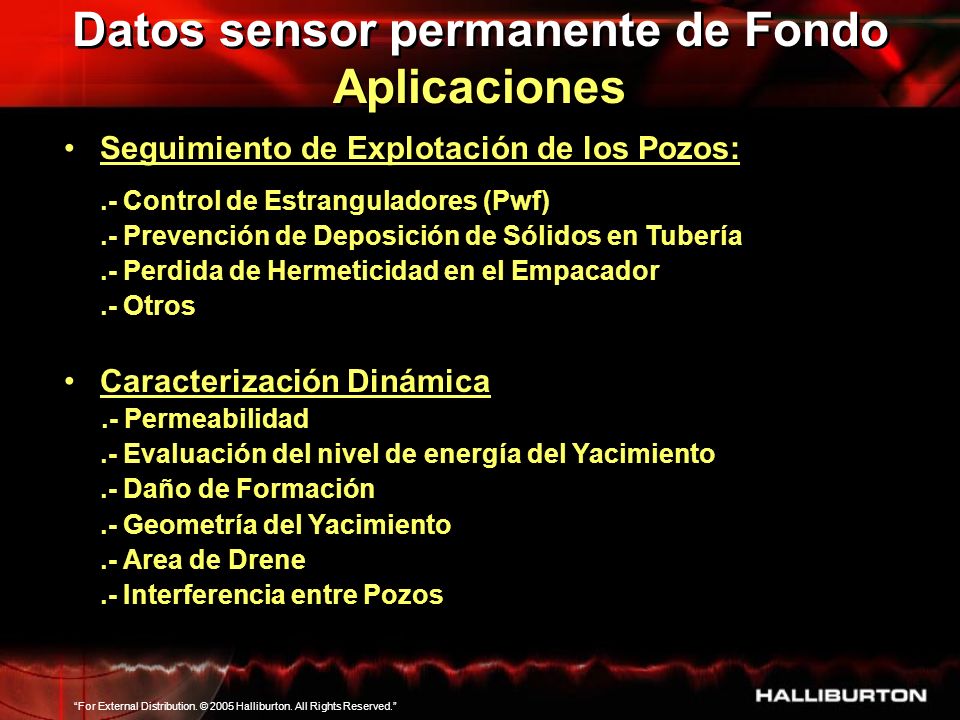

Datos sensor permanente de Fondo Aplicaciones
Seguimiento de Explotación de los Pozos: .- Control de Estranguladores (Pwf) .- Prevención de Deposición de Sólidos en Tubería .- Perdida de Hermeticidad en el Empacador .- Otros Caracterización Dinámica .- Permeabilidad .- Evaluación del nivel de energía del Yacimiento .- Daño de Formación .- Geometría del Yacimiento .- Area de Drene .- Interferencia entre Pozos
10

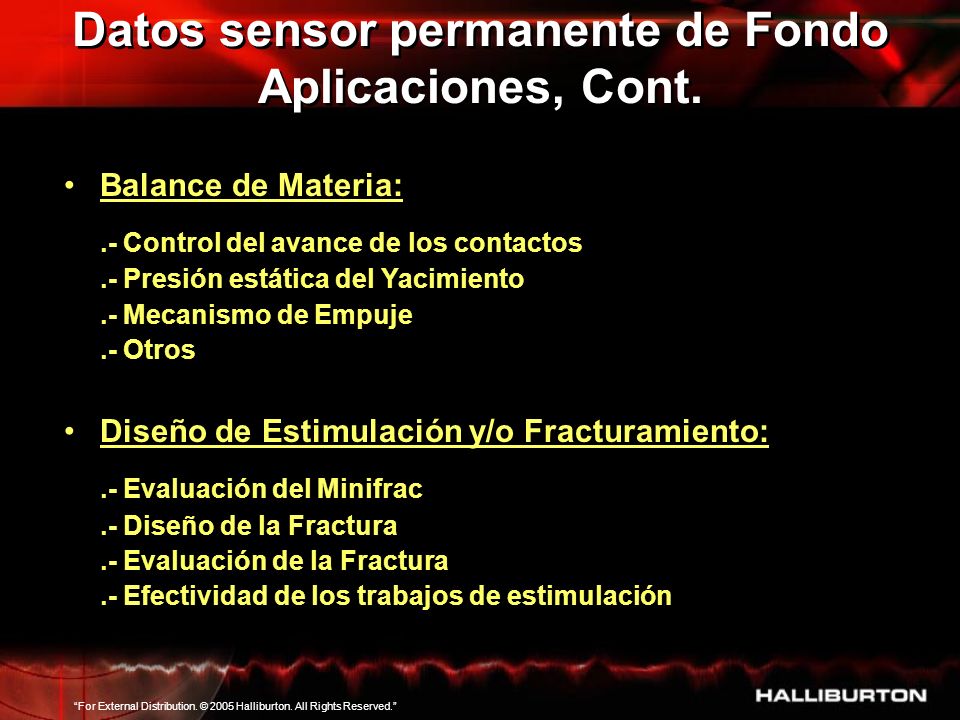

Datos sensor permanente de Fondo Aplicaciones, Cont.
Balance de Materia: .- Control del avance de los contactos .- Presión estática del Yacimiento .- Mecanismo de Empuje .- Otros Diseño de Estimulación y/o Fracturamiento: .- Evaluación del Minifrac .- Diseño de la Fractura .- Evaluación de la Fractura .- Efectividad de los trabajos de estimulación
11

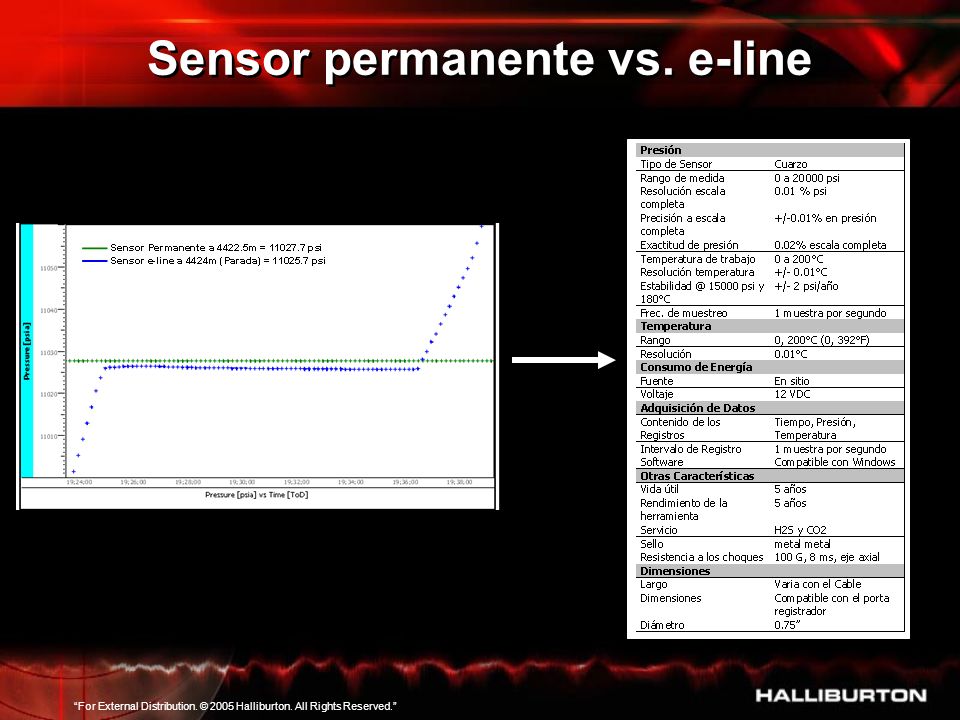

Sensor permanente vs. e-line
12

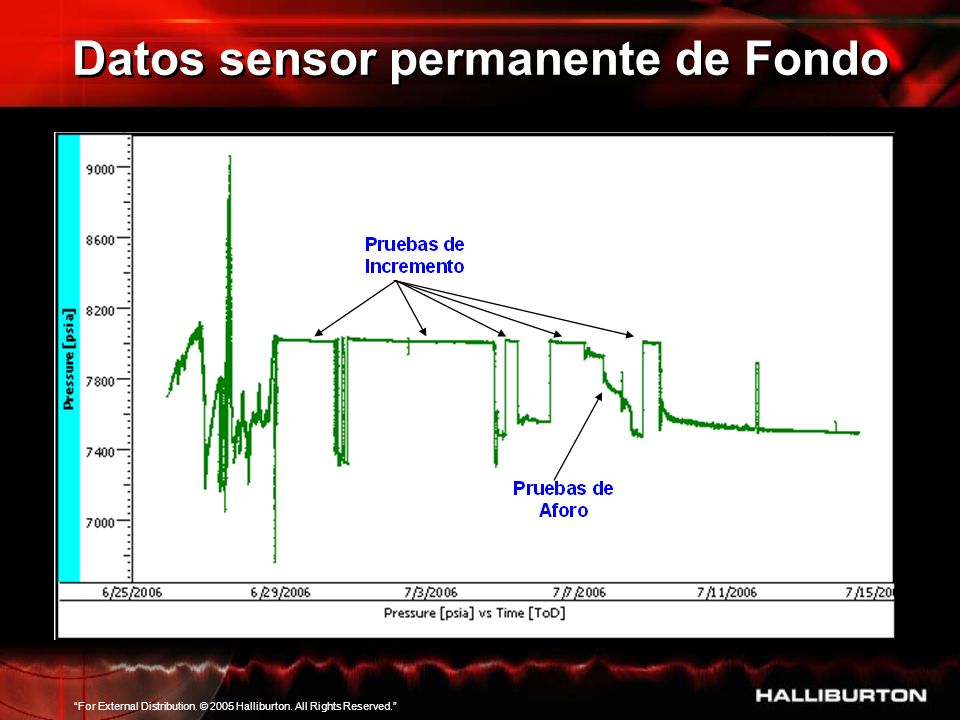

Datos sensor permanente de Fondo
13

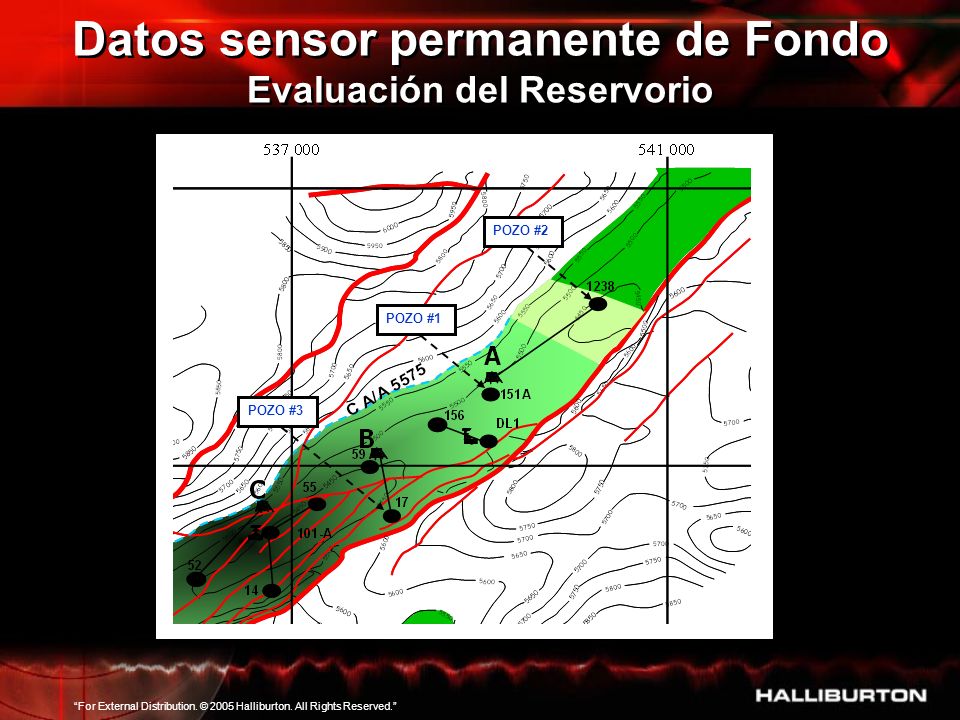

Datos sensor permanente de Fondo Evaluación del Reservorio
POZO #2 POZO #1 POZO #3
14

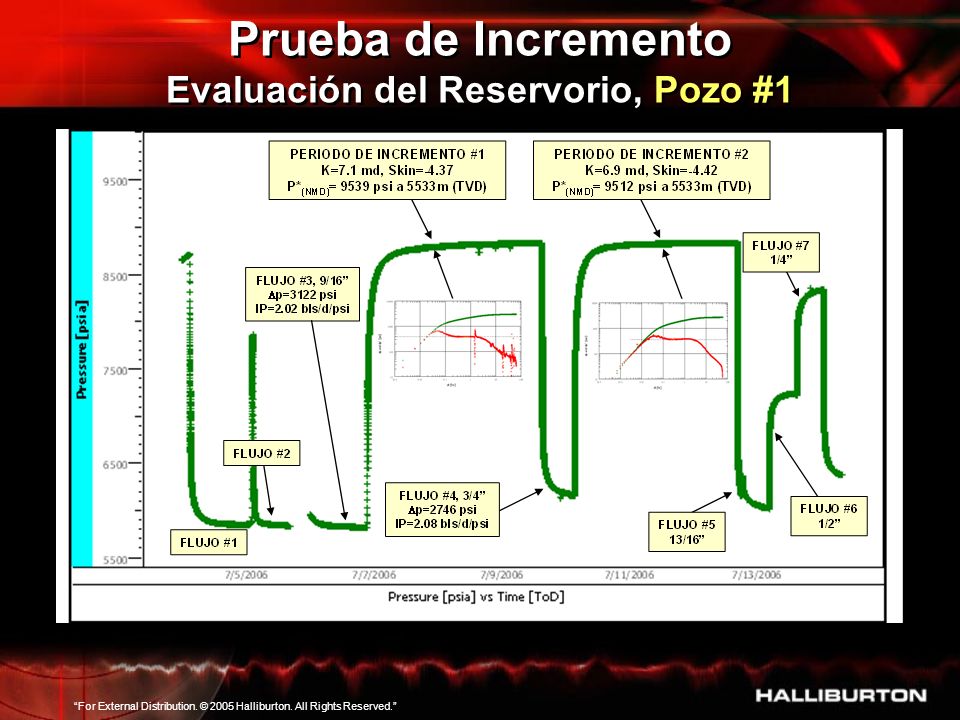

Prueba de Incremento Evaluación del Reservorio, Pozo #1
15
Prueba de Incremento Evaluación del Reservorio, Pozo #2
16
Prueba de Incremento Evaluación del Reservorio, Pozos #1 y #2
L2: 213m Falla Principal Efecto de Borde Contacto Agua-Aceite Pozo #2 N L1: 174m Pozo #1
17
Evaluación del reservorio Evaluación del Reservorio, Pozo #3
18

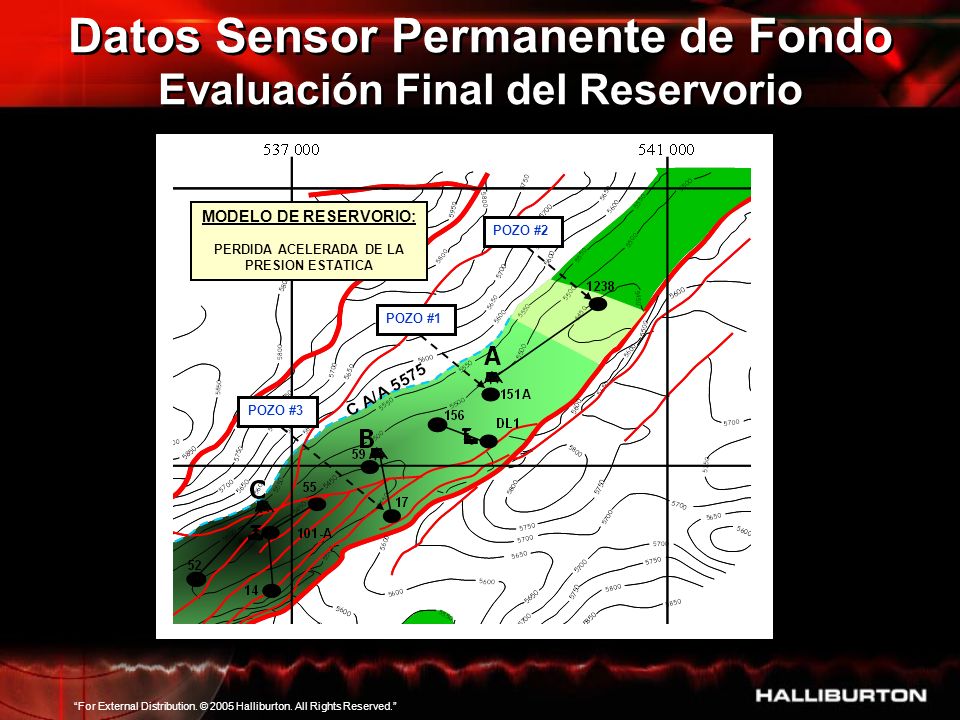

Datos Sensor Permanente de Fondo Evaluación Final del Reservorio
MODELO DE RESERVORIO: PERDIDA ACELERADA DE LA PRESION ESTATICA POZO #2 POZO #1 POZO #3
