1 Yacimientos de Gas de Baja Permeabilidad Parte III – Origen y Remoción del Daño Capilar Marcelo A Crotti Inlab S.A. Noviembre 2008.

Presentaciones similares


Presentación del tema: "1 Yacimientos de Gas de Baja Permeabilidad Parte III – Origen y Remoción del Daño Capilar Marcelo A Crotti Inlab S.A. Noviembre 2008."— Transcripción de la presentación:

1 1 Yacimientos de Gas de Baja Permeabilidad Parte III – Origen y Remoción del Daño Capilar Marcelo A Crotti Inlab S.A. Noviembre 2008

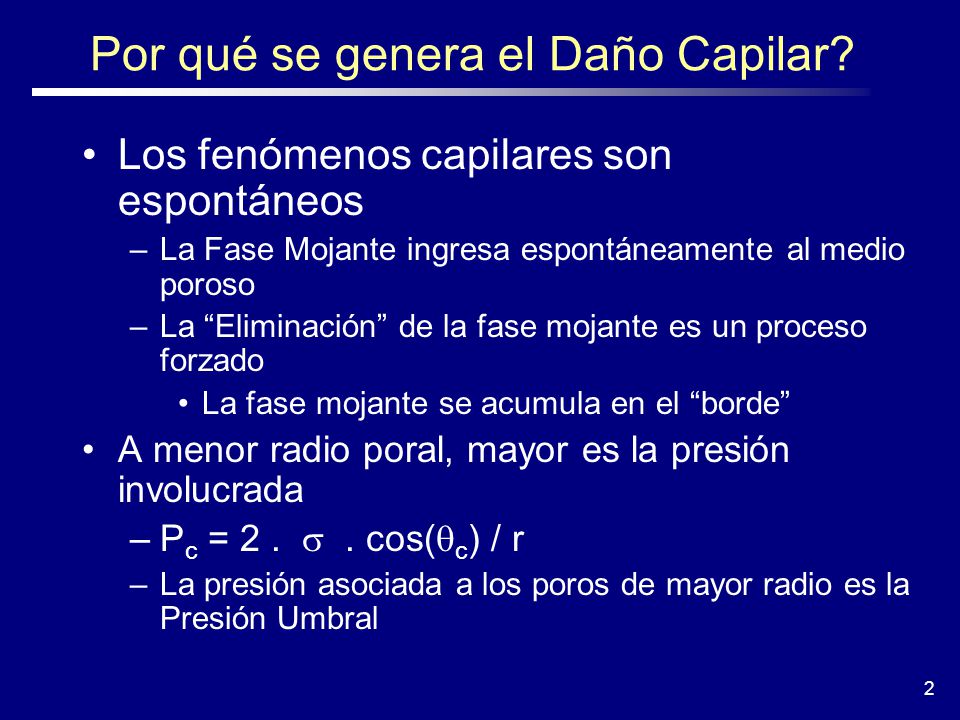

2 2 Por qué se genera el Daño Capilar? Los fenómenos capilares son espontáneos –La Fase Mojante ingresa espontáneamente al medio poroso –La Eliminación de la fase mojante es un proceso forzado La fase mojante se acumula en el borde A menor radio poral, mayor es la presión involucrada –P c = 2.. cos( c ) / r –La presión asociada a los poros de mayor radio es la Presión Umbral

3 P Dinámica P de Reservorio Ejemplo P Dinámica= 2,000 psi P de Reservorio = 4,000 psi P Capilar = 2,000 psi ΔP agua = 0 psi !! ΔP gas = 2,000 psi P Capilar = P gas – P agua

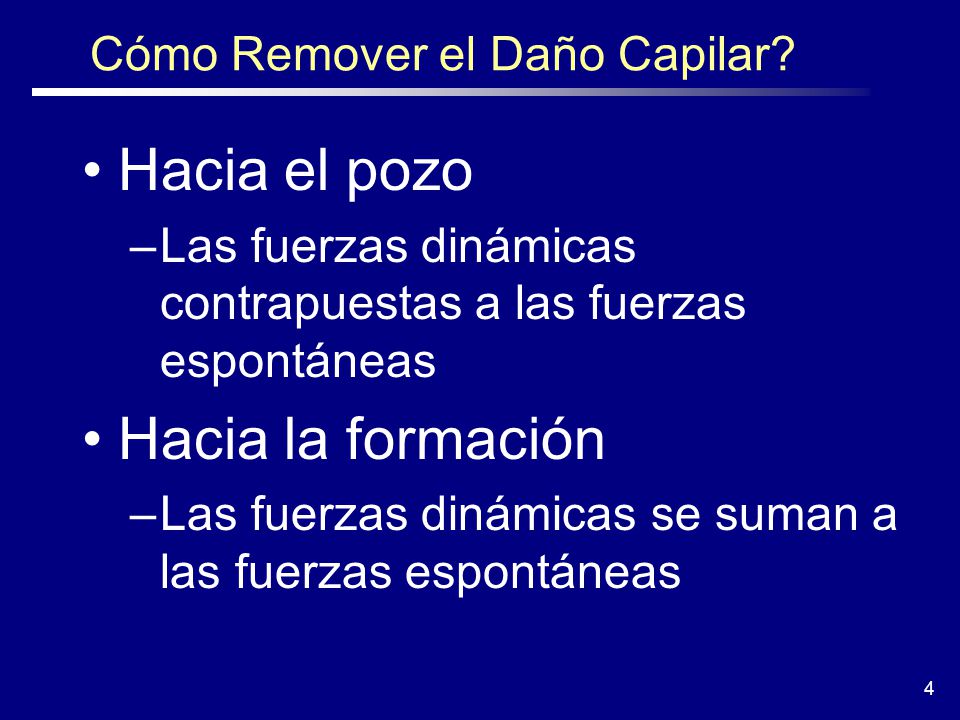

4 4 Cómo Remover el Daño Capilar? Hacia el pozo –Las fuerzas dinámicas contrapuestas a las fuerzas espontáneas Hacia la formación –Las fuerzas dinámicas se suman a las fuerzas espontáneas

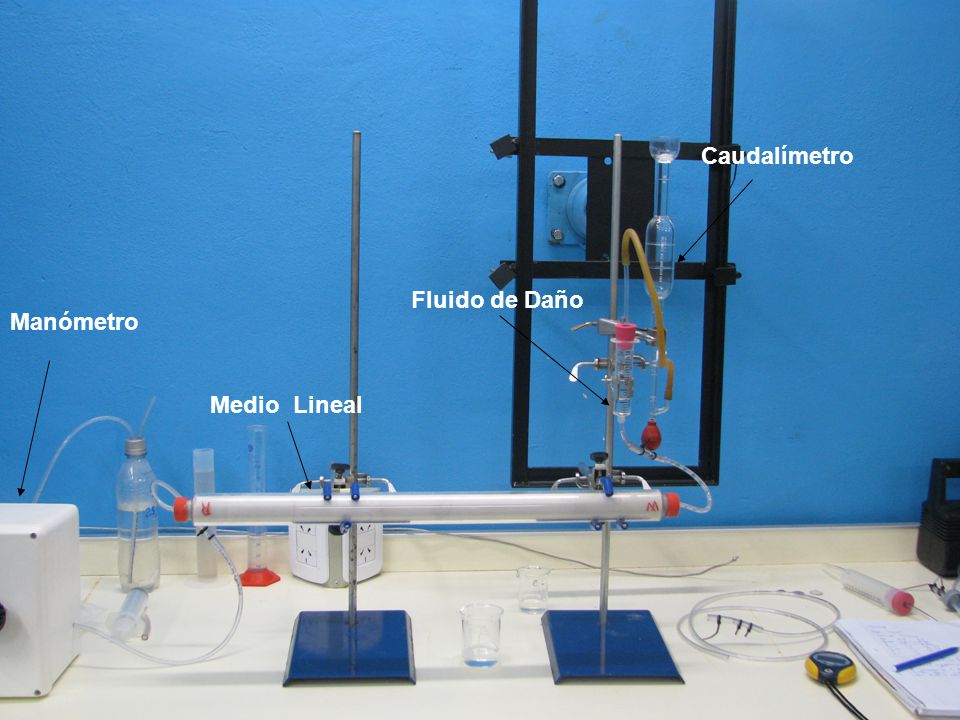

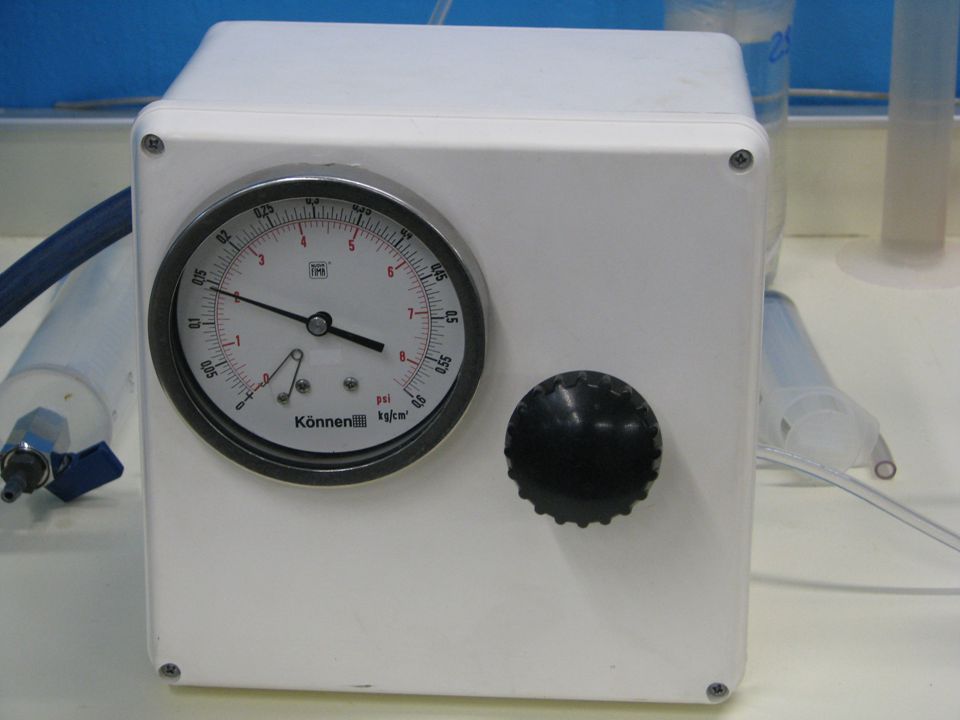

5 5 Manómetro Medio Lineal Caudalímetro Fluido de Daño

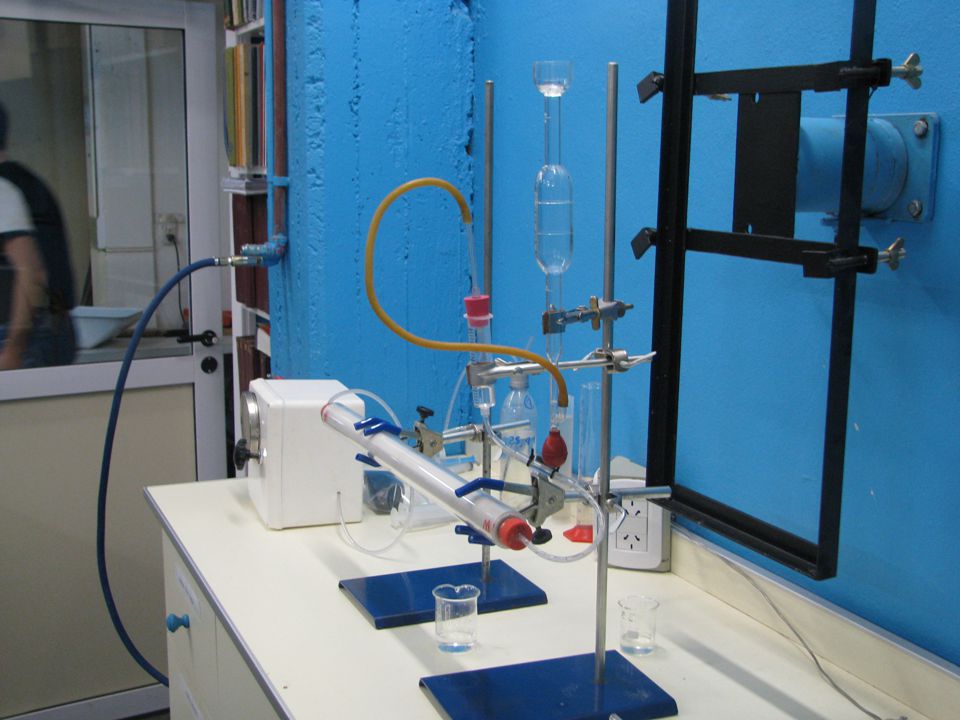

6 6

7 7

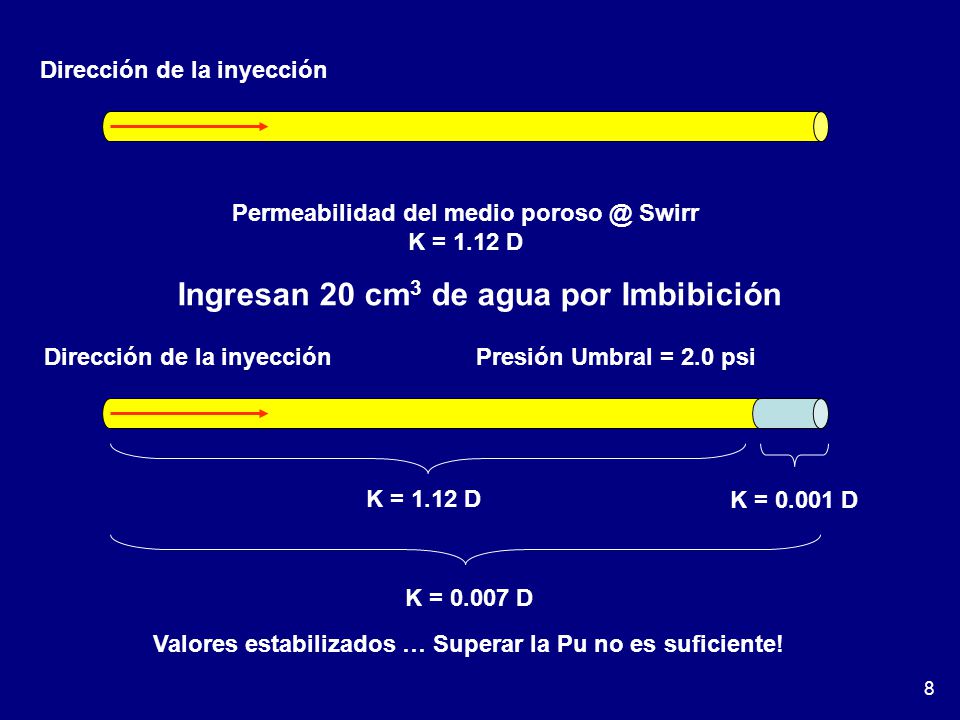

8 8 Dirección de la inyección Permeabilidad del medio Swirr K = 1.12 D Ingresan 20 cm 3 de agua por Imbibición Dirección de la inyecciónPresión Umbral = 2.0 psi K = D K = 1.12 D K = D Valores estabilizados … Superar la Pu no es suficiente!

9 9

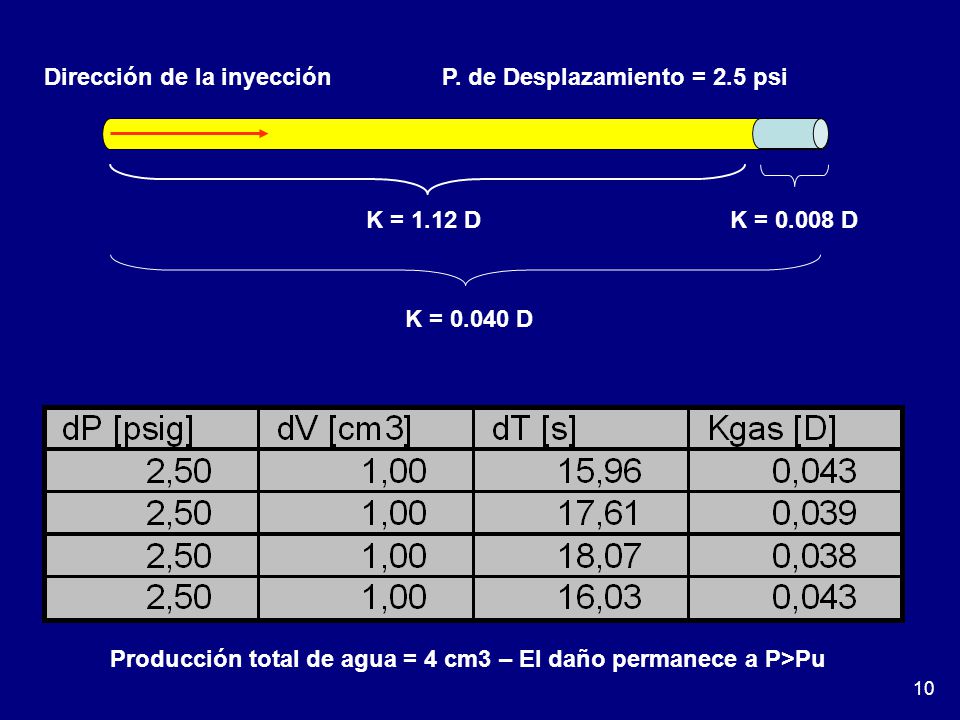

10 10 Dirección de la inyecciónP. de Desplazamiento = 2.5 psi K = 1.12 D K = D K = D Producción total de agua = 4 cm3 – El daño permanece a P>Pu

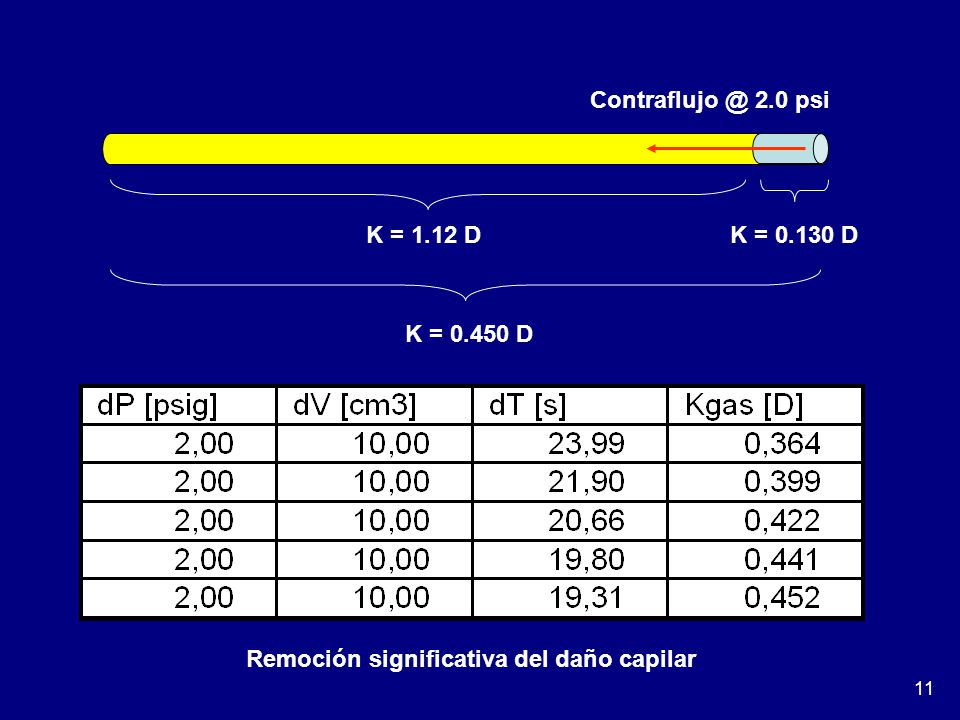

11 11 K = 1.12 D K = D K = D 2.0 psi Remoción significativa del daño capilar

12 psi K = 1.12 D K = D K = D Después de un transitorio reaparece al Daño Capilar

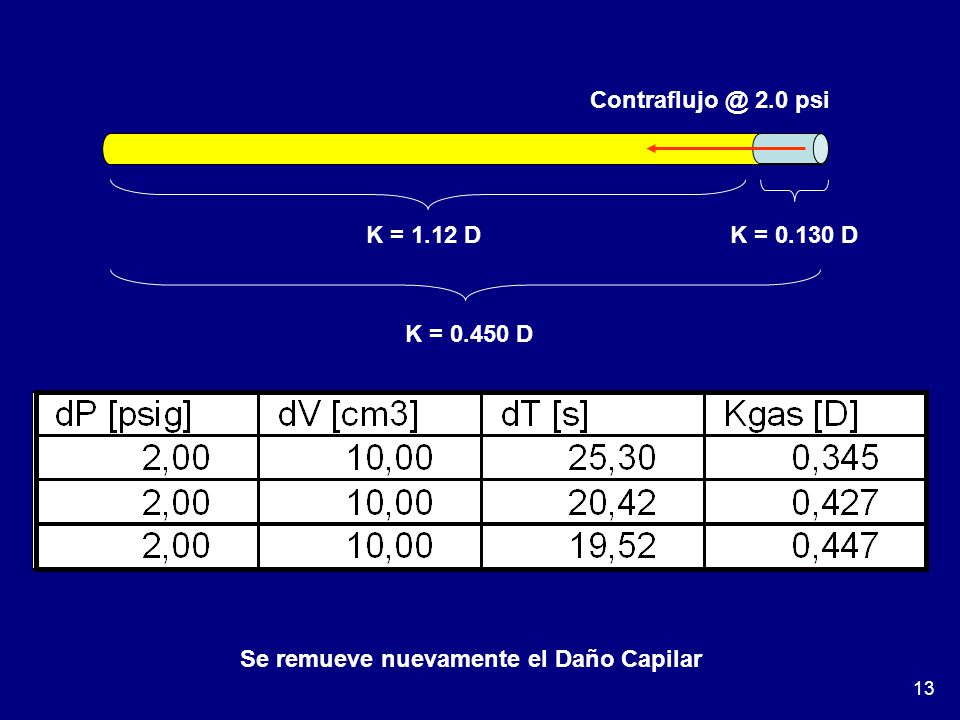

13 13 K = 1.12 D K = D K = D 2.0 psi Se remueve nuevamente el Daño Capilar

14 14 Flujo a Caudal Variable

15 15 Escalamiento (I) En medios porosos simplificados y homogeneos: En donde: r : Radio capilar K : Permeabilidad : Porosidad Si es constante, entonces:

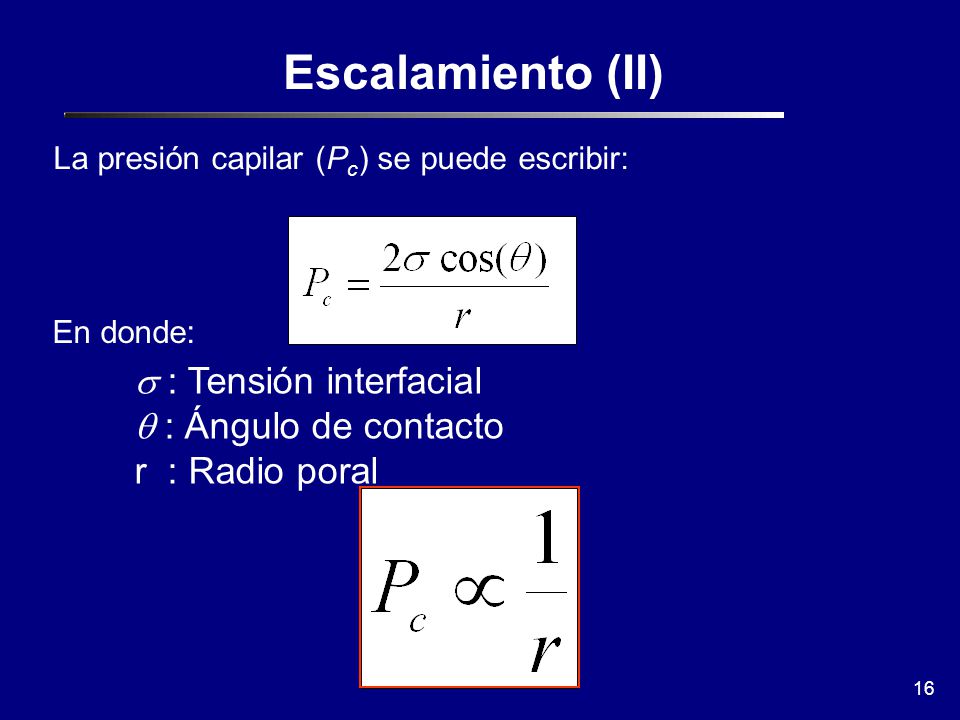

16 16 En donde: : Tensión interfacial : Ángulo de contacto r : Radio poral La presión capilar (P c ) se puede escribir: Escalamiento (II)

17 17 Escalamiento (III) Pero… superando la Pu no alcanza para remover el daño!

18 18 Conclusiones (II) En Reservorios Tight las fuerzas capilares dominan los fenómenos de equilibrio estático y de desplazamiento –Muchos conceptos convencionales deben ser reconsiderados La remoción de daño capilar involucra presiones que pueden superar las que se generan durante la producción –Si el Daño Capilar se remueve ¨hacia la formación¨ se suman las fuerzas dinámicas a las fuerzas espontáneas

19 19 Muchas Gracias Marcelo A Crotti Inlab S.A. Yacimientos de Gas de Baja Permeabilidad Parte III – Origen y Remoción del Daño Capilar Noviembre 2008

20 20

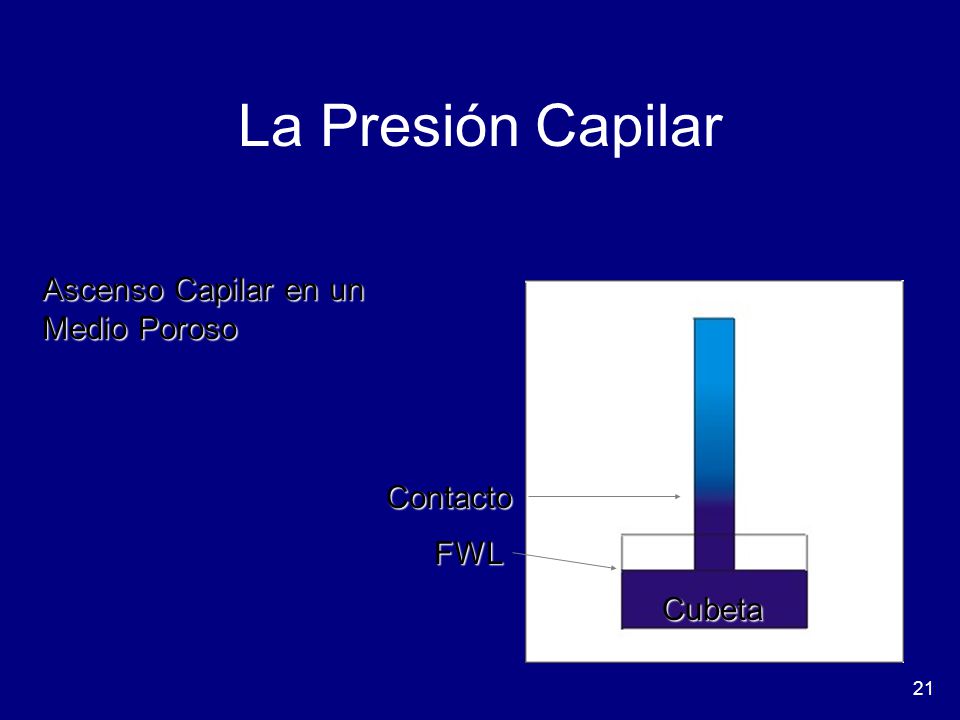

21 21 La Presión Capilar FWL Contacto Cubeta Ascenso Capilar en un Medio Poroso

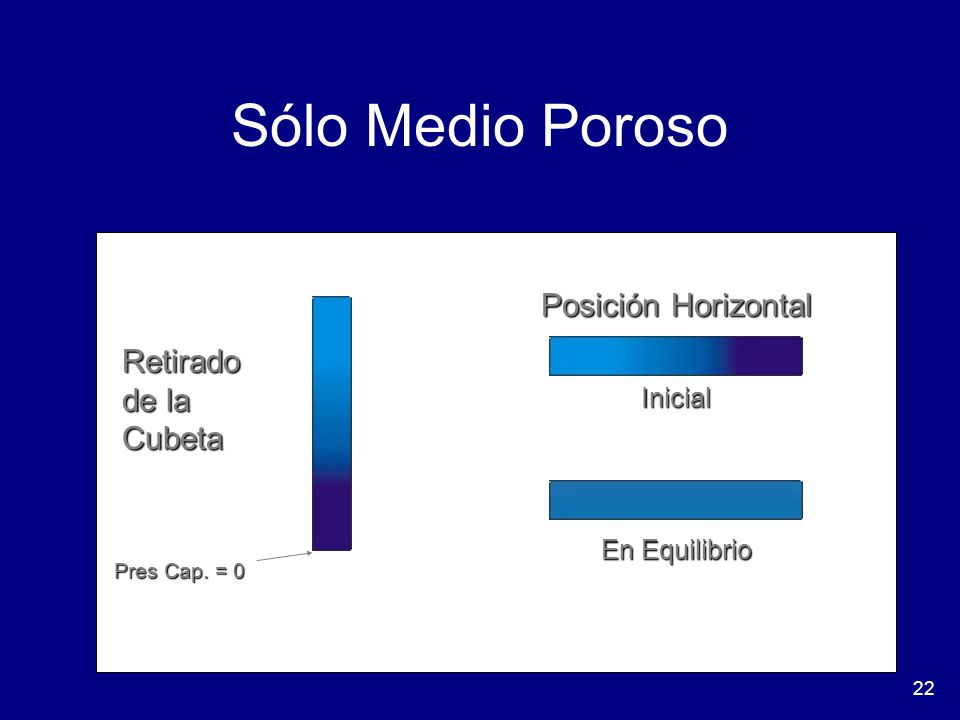

22 22 Sólo Medio Poroso Retirado de la Cubeta Posición Horizontal Inicial En Equilibrio Pres Cap. = 0

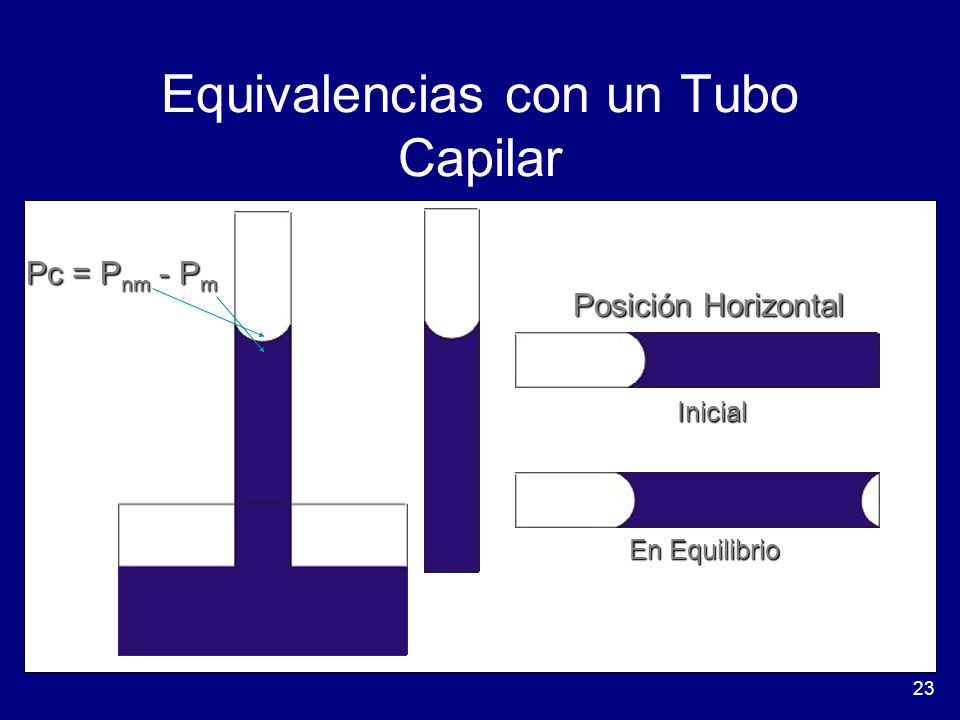

23 23 Equivalencias con un Tubo Capilar Pc = P nm - P m Posición Horizontal Inicial En Equilibrio

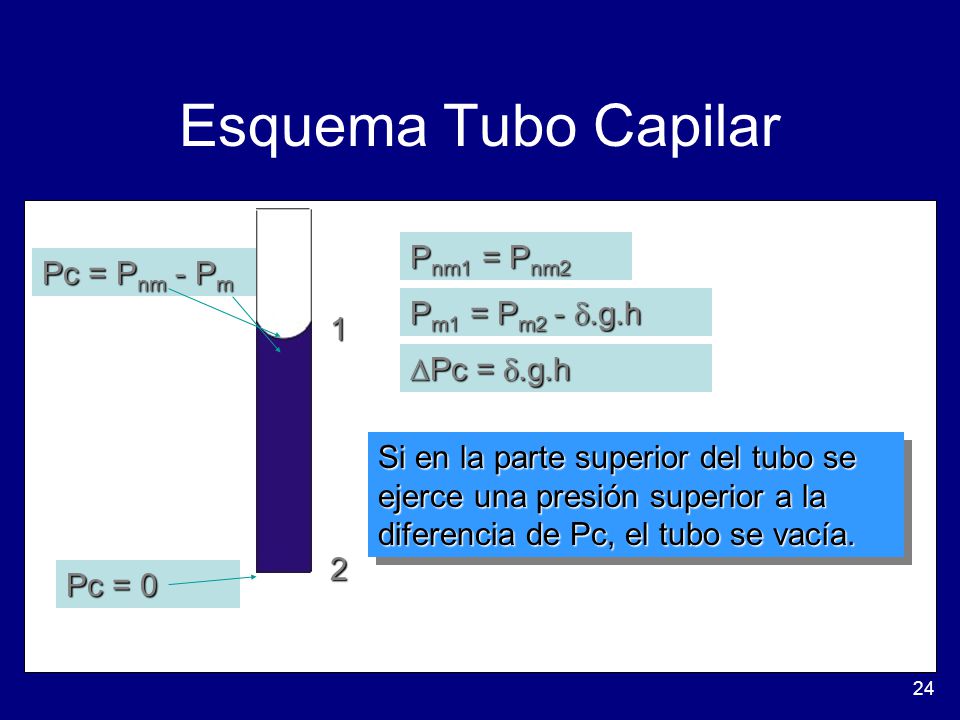

24 24 Esquema Tubo Capilar Pc = P nm - P m Pc = P nm1 = P nm2 P m1 = P m2 -.g.h Pc =.g.h Pc =.g.h Si en la parte superior del tubo se ejerce una presión superior a la diferencia de Pc, el tubo se vacía.

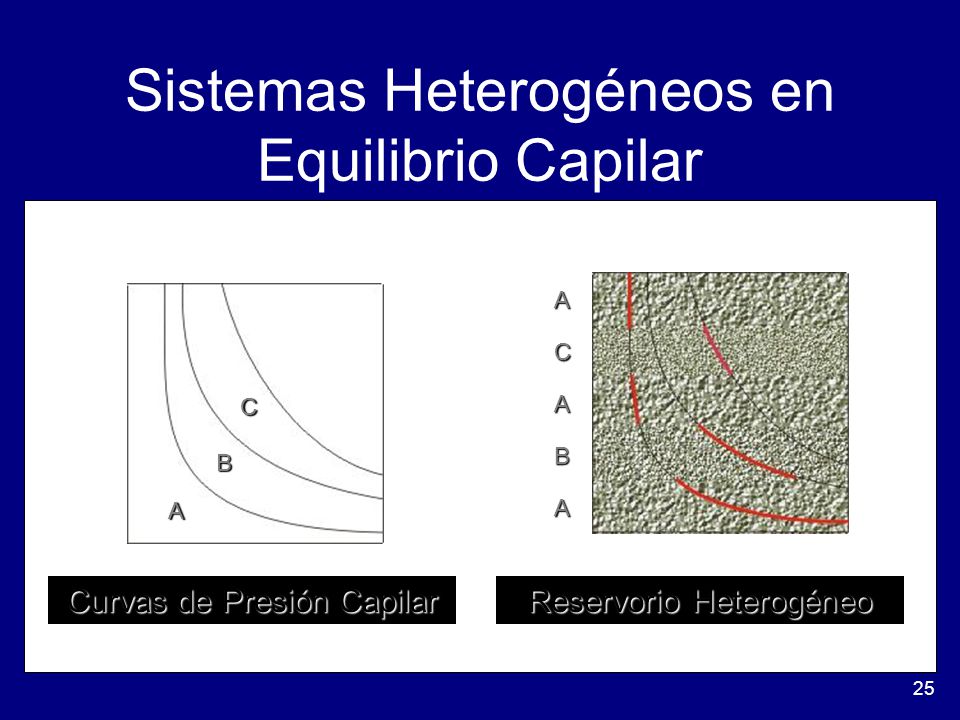

25 25 Sistemas Heterogéneos en Equilibrio Capilar A B C A A A B C Curvas de Presión Capilar Reservorio Heterogéneo
