1 Electrotecnia UD.1. La electricidad. Conceptos generales

2 UD.1. La electricidad. Conceptos generales

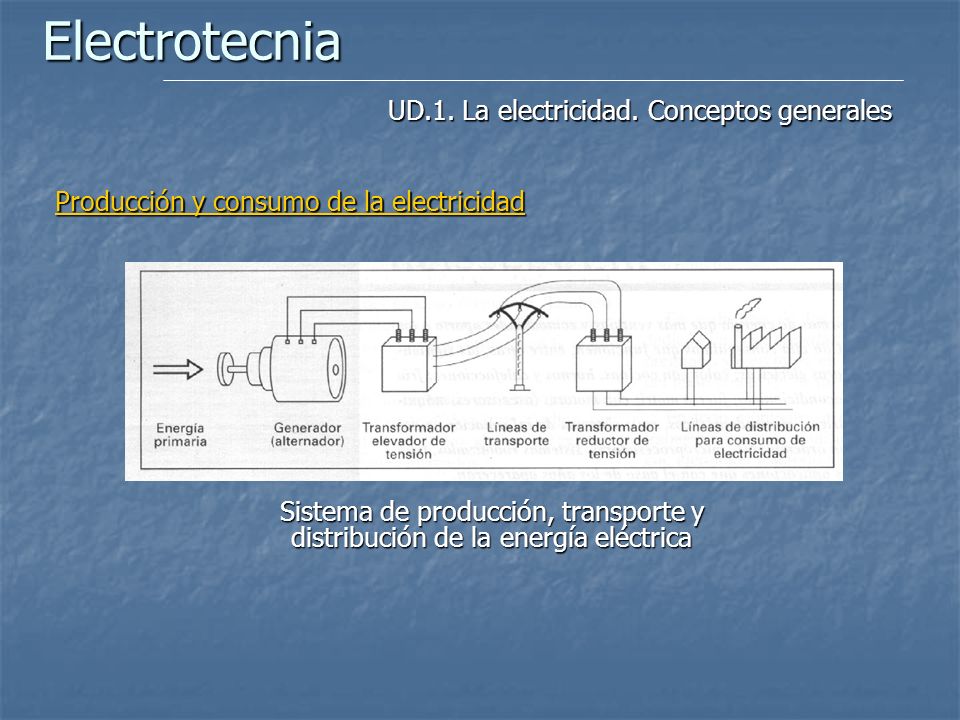

Electrotecnia UD.1. La electricidad. Conceptos generales Producción y consumo de la electricidad Sistema de producción, transporte y distribución de la energía eléctrica

3 UD.1. La electricidad. Conceptos generales

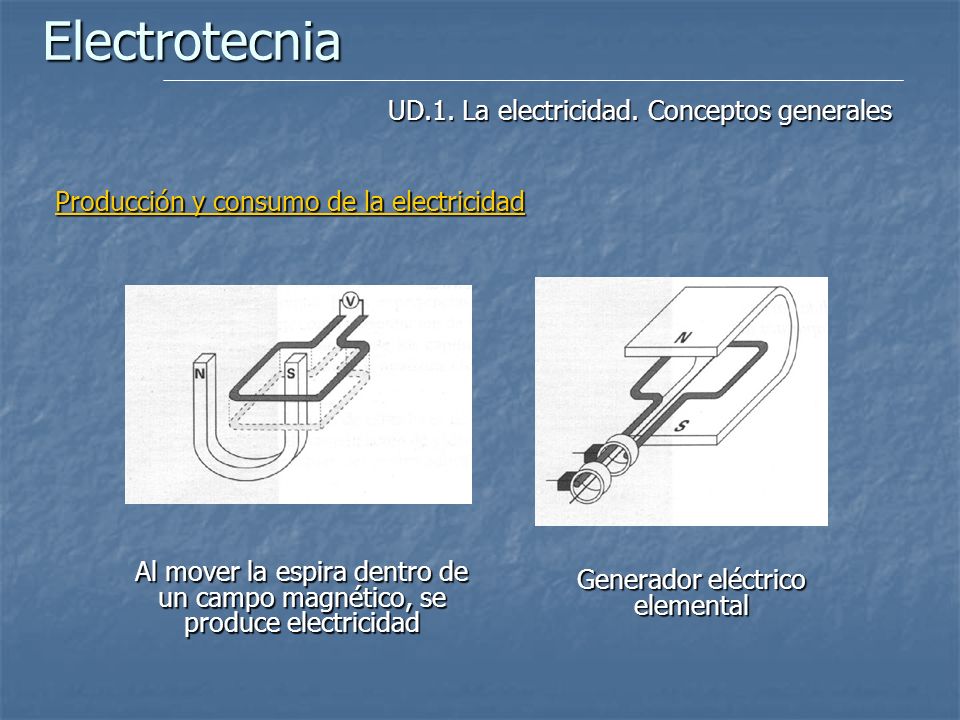

Electrotecnia UD.1. La electricidad. Conceptos generales Producción y consumo de la electricidad Al mover la espira dentro de un campo magnético, se produce electricidad Generador eléctrico elemental

4 UD.1. La electricidad. Conceptos generales
Electrotecnia UD.1. La electricidad. Conceptos generales Efectos de la electricidad Efecto Químico Efecto luminoso Efecto térmico Efecto magnético

5 UD.1. La electricidad. Conceptos generales

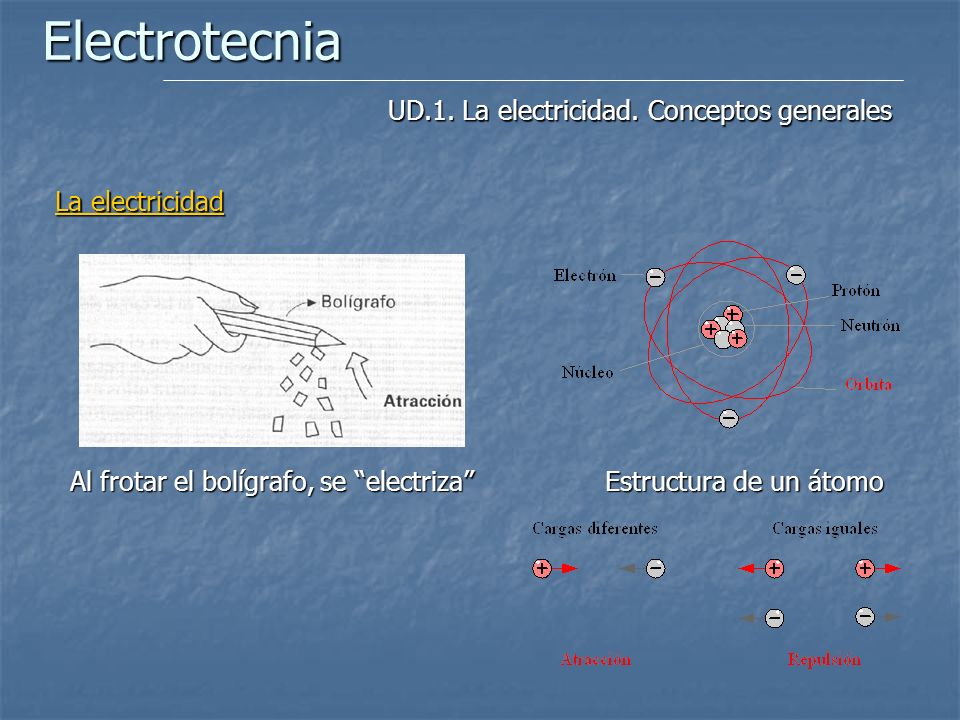

Electrotecnia UD.1. La electricidad. Conceptos generales La electricidad Al frotar el bolígrafo, se “electriza” Estructura de un átomo

6 UD.1. La electricidad. Conceptos generales

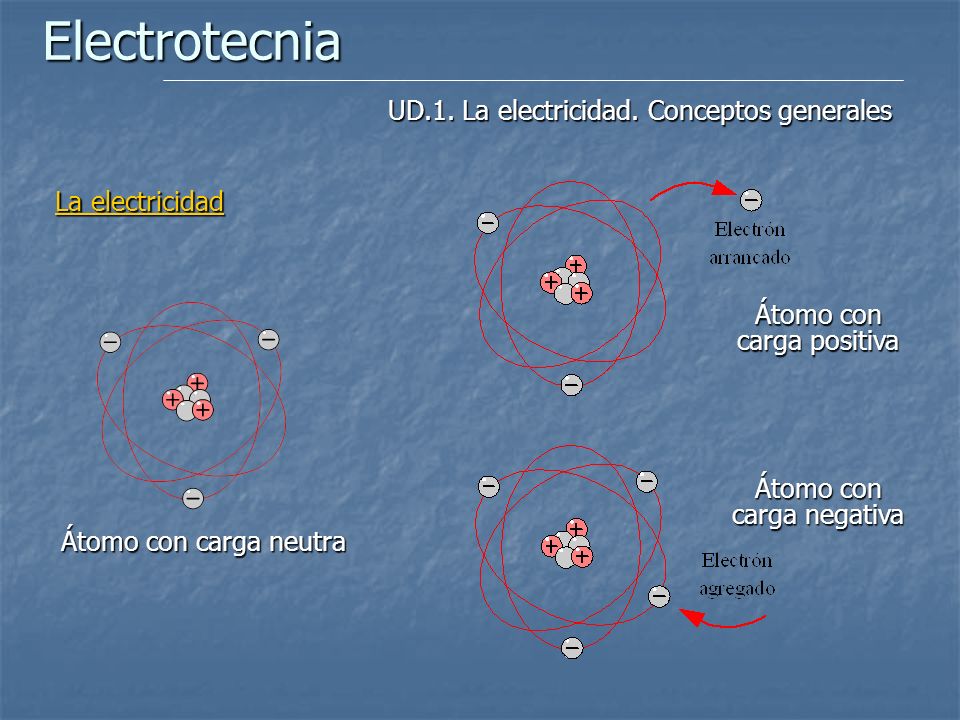

Electrotecnia UD.1. La electricidad. Conceptos generales La electricidad Átomo con carga positiva Átomo con carga negativa Átomo con carga neutra

7 UD.1. La electricidad. Conceptos generales
Electrotecnia UD.1. La electricidad. Conceptos generales Electricidad estática Al frotar vidrio con lana, el primero pierde electrones Al contrario si se usa ebonita en lugar de vidrio

8 UD.1. La electricidad. Conceptos generales

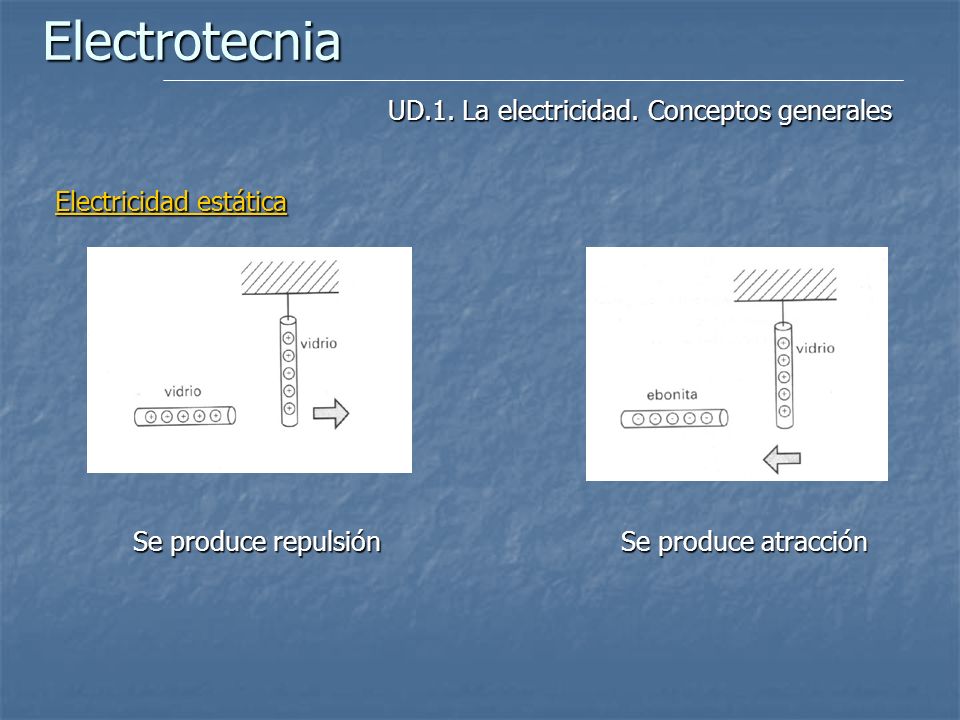

Electrotecnia UD.1. La electricidad. Conceptos generales Electricidad estática Se produce repulsión Se produce atracción

9 UD.1. La electricidad. Conceptos generales
Electrotecnia UD.1. La electricidad. Conceptos generales Carga Electrica Carga negativa=Exceso de electrones Carga positiva=Falta de electrones La unidad de carga eléctrica es el culombio E.5

10 UD.1. La electricidad. Conceptos generales

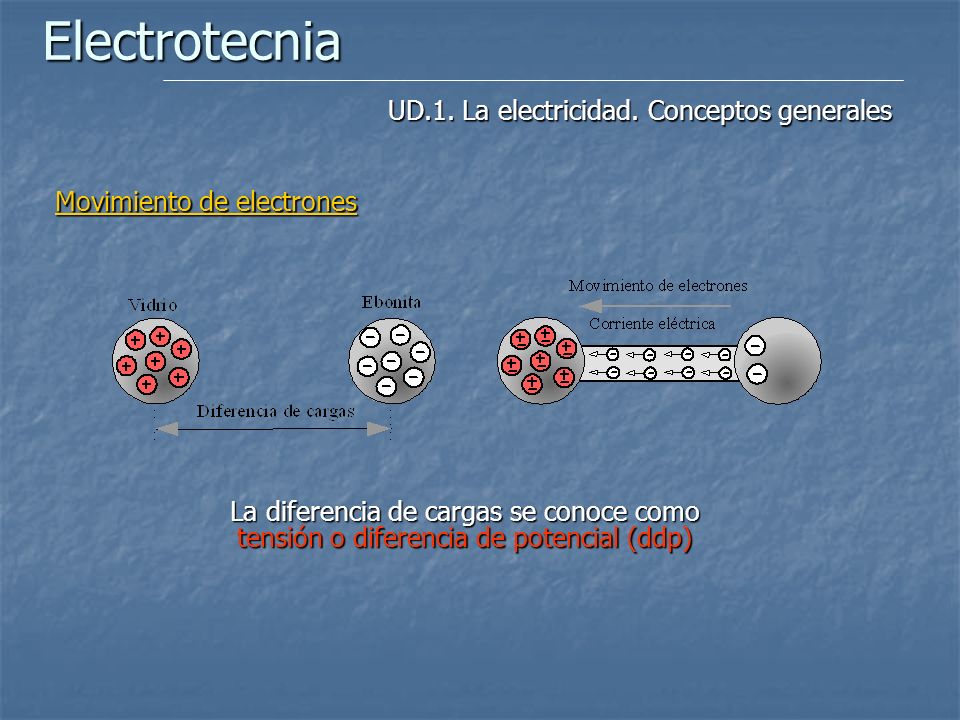

Electrotecnia UD.1. La electricidad. Conceptos generales Movimiento de electrones La diferencia de cargas se conoce como tensión o diferencia de potencial (ddp)

11 UD.1. La electricidad. Conceptos generales

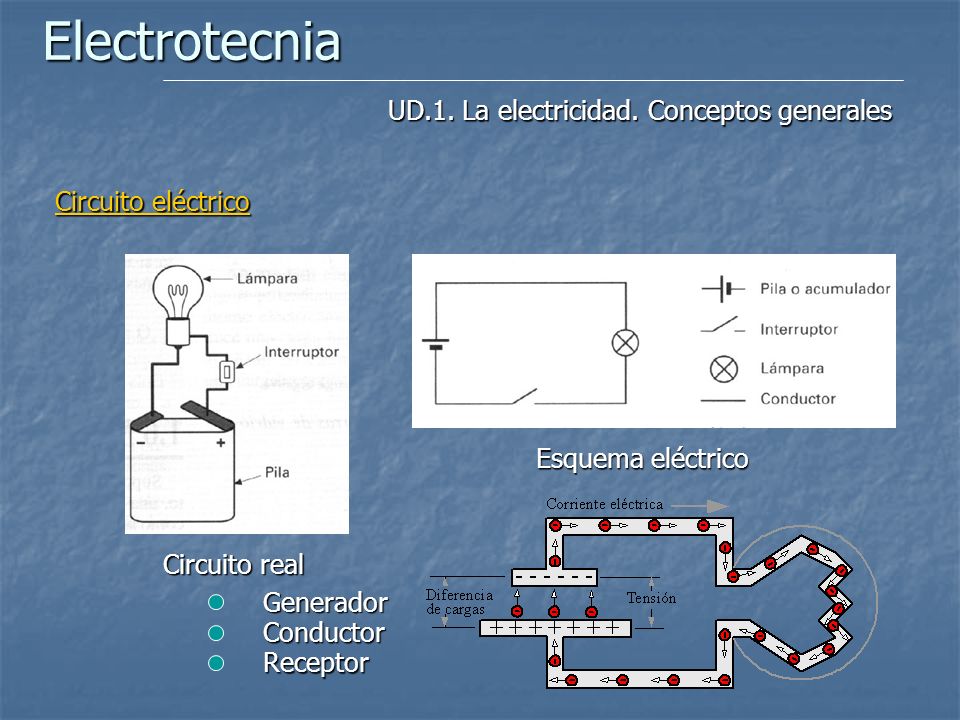

Electrotecnia UD.1. La electricidad. Conceptos generales Circuito eléctrico Esquema eléctrico Circuito real Generador Conductor Receptor

12 UD.1. La electricidad. Conceptos generales

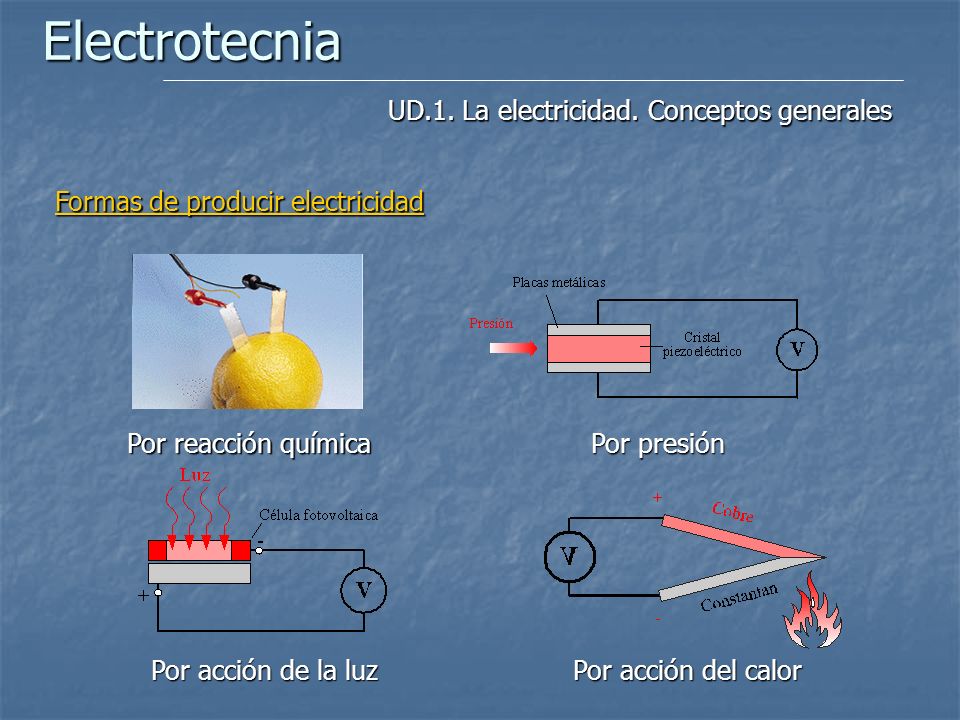

Electrotecnia UD.1. La electricidad. Conceptos generales Formas de producir electricidad Por reacción química Por presión Por acción de la luz Por acción del calor

13 UD.1. La electricidad. Conceptos generales

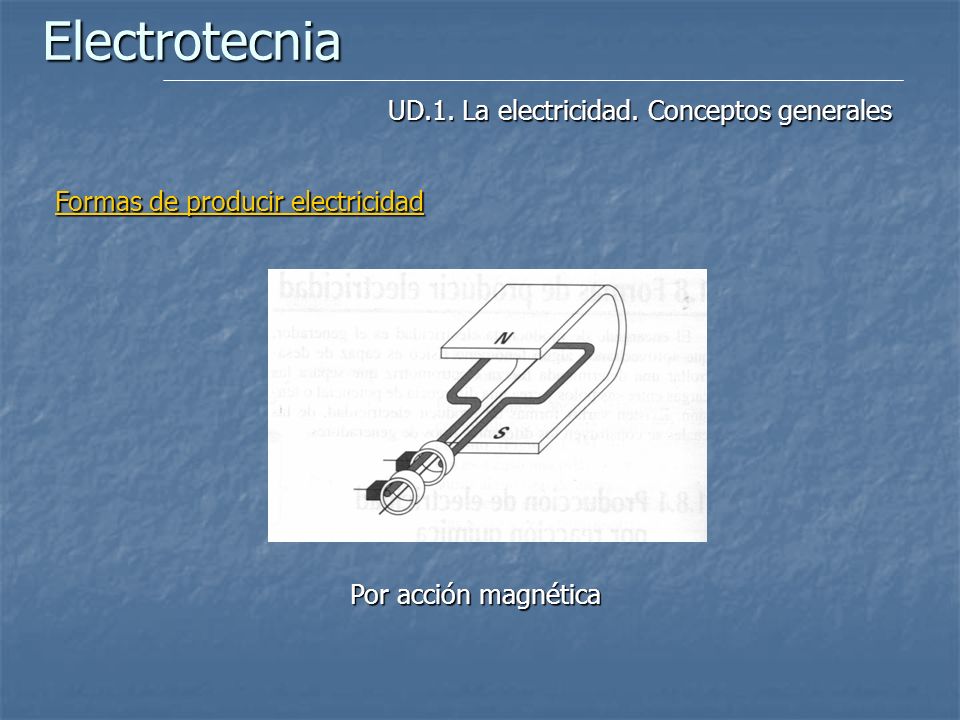

Electrotecnia UD.1. La electricidad. Conceptos generales Formas de producir electricidad Por acción magnética

14 UD.1. La electricidad. Conceptos generales
Electrotecnia UD.1. La electricidad. Conceptos generales Intensidad de la corriente eléctrica E.9

15 UD.1. La electricidad. Conceptos generales

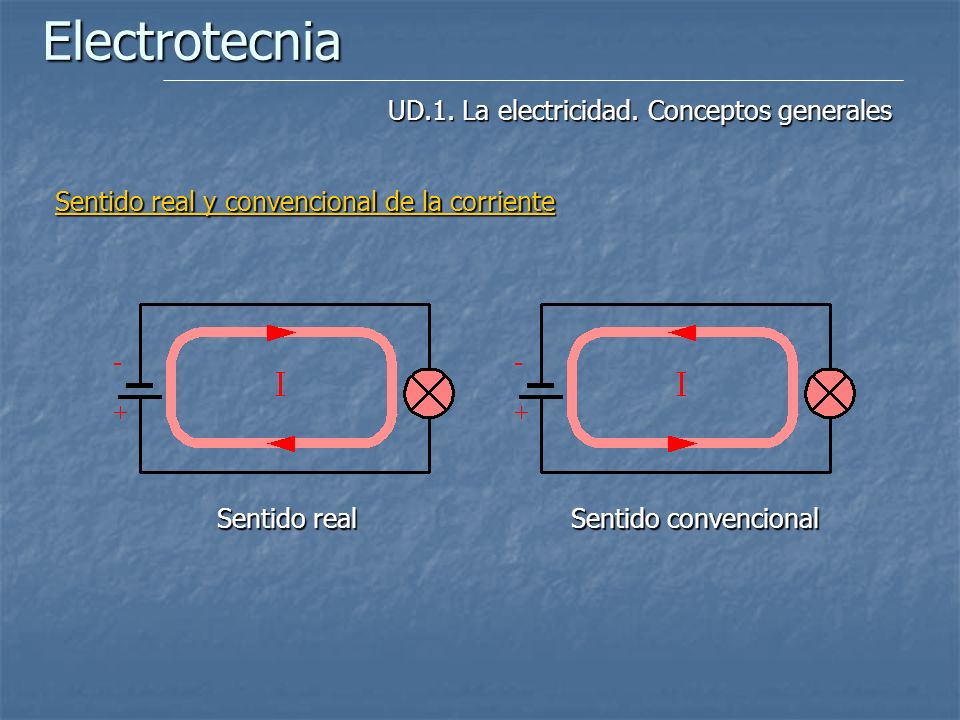

Electrotecnia UD.1. La electricidad. Conceptos generales Sentido real y convencional de la corriente Sentido real Sentido convencional

16 UD.1. La electricidad. Conceptos generales

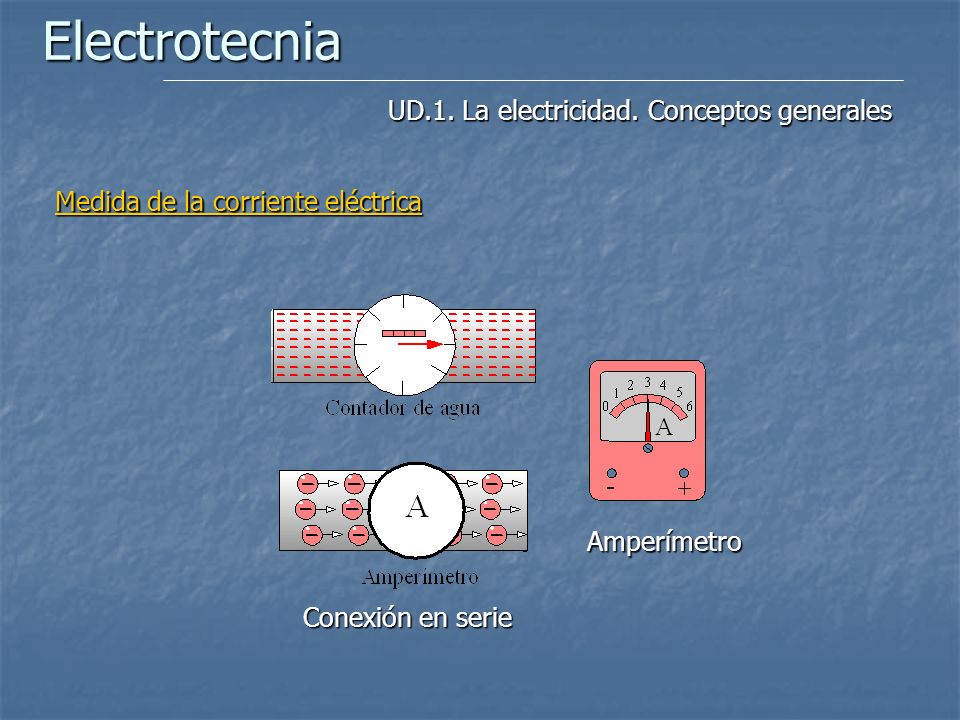

Electrotecnia UD.1. La electricidad. Conceptos generales Medida de la corriente eléctrica Amperímetro Conexión en serie

17 UD.1. La electricidad. Conceptos generales

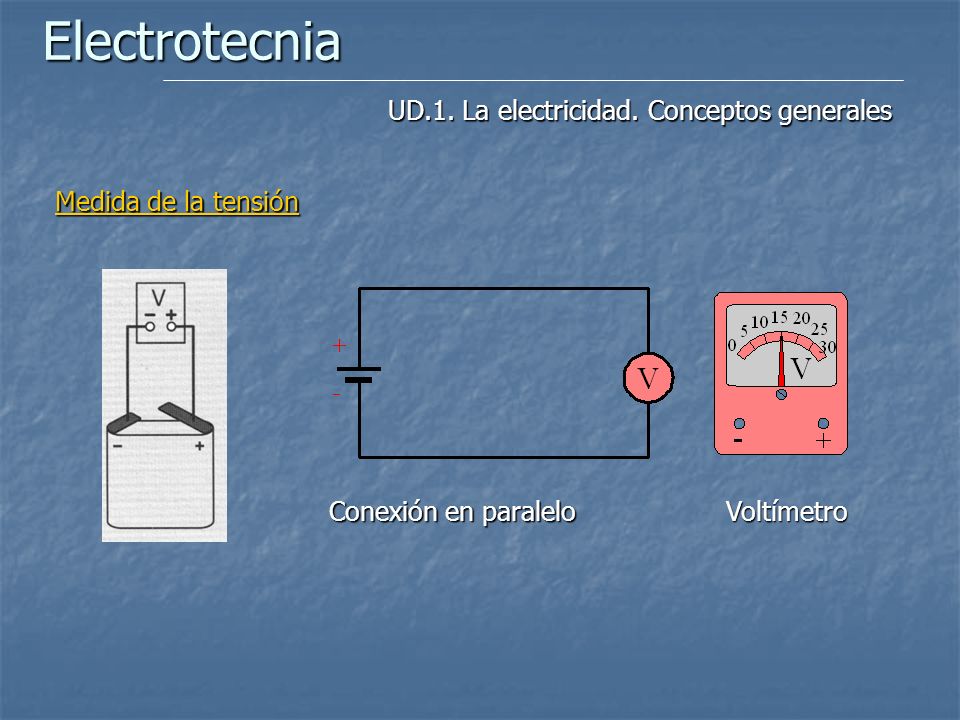

Electrotecnia UD.1. La electricidad. Conceptos generales Medida de la tensión Conexión en paralelo Voltímetro

18 UD.1. La electricidad. Conceptos generales

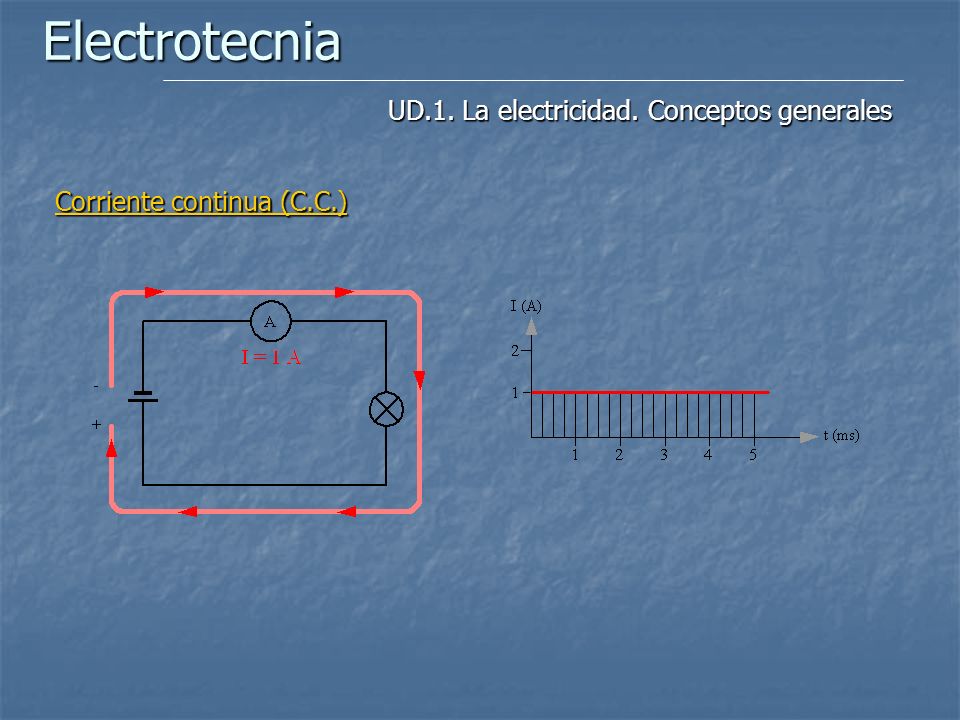

Electrotecnia UD.1. La electricidad. Conceptos generales Corriente continua (C.C.)

19 UD.1. La electricidad. Conceptos generales
Electrotecnia UD.1. La electricidad. Conceptos generales Corriente continua (C.C.) Símil hidráulico

20 UD.1. La electricidad. Conceptos generales

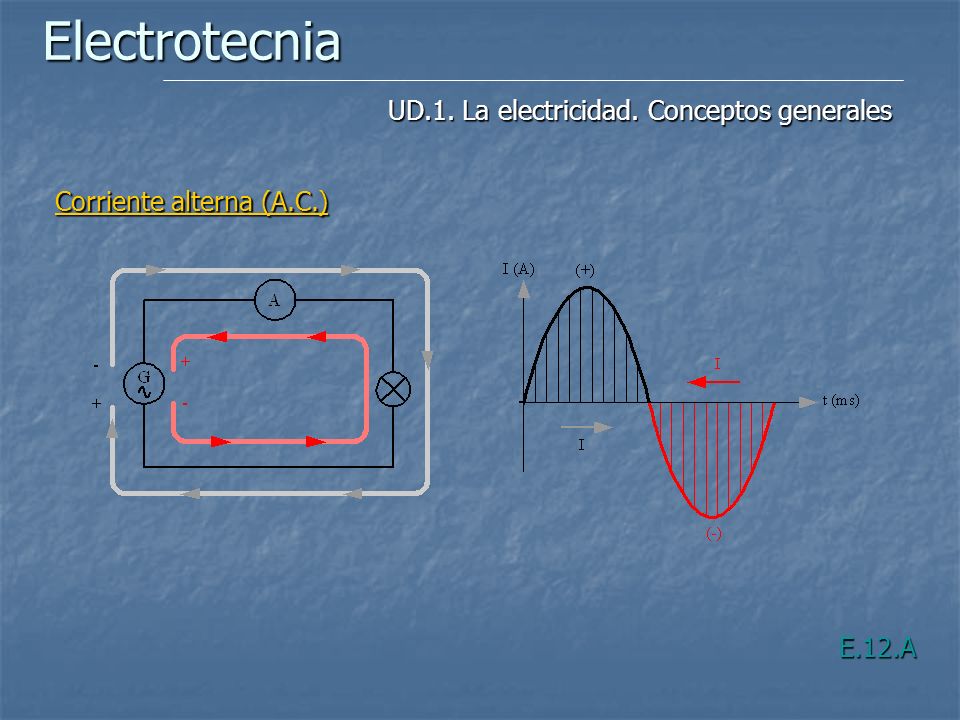

Electrotecnia UD.1. La electricidad. Conceptos generales Corriente alterna (A.C.) E.12.A
