1 INTEGRANTES: María Eugenia, Alen Jiménez Yasmín Naileth, Molletones Morillo Atanacio José, De la Rosa Rodríguez Jesús Diomedes, Rivero Brito Julio Cesar, Cedeño Grupo:1C

2

3 PRINCIPIOS DE ÓSMOSIS INVERSA BA B: Agua Pura A: Solución salina Membrana semi permeable BABA Agua Pura F lujo Osmótico Figura 1

4 PRINCIPIOS DE ÓSMOSIS INVERSA Osmosis Inversa Figura 3 P > Presión Osmótica

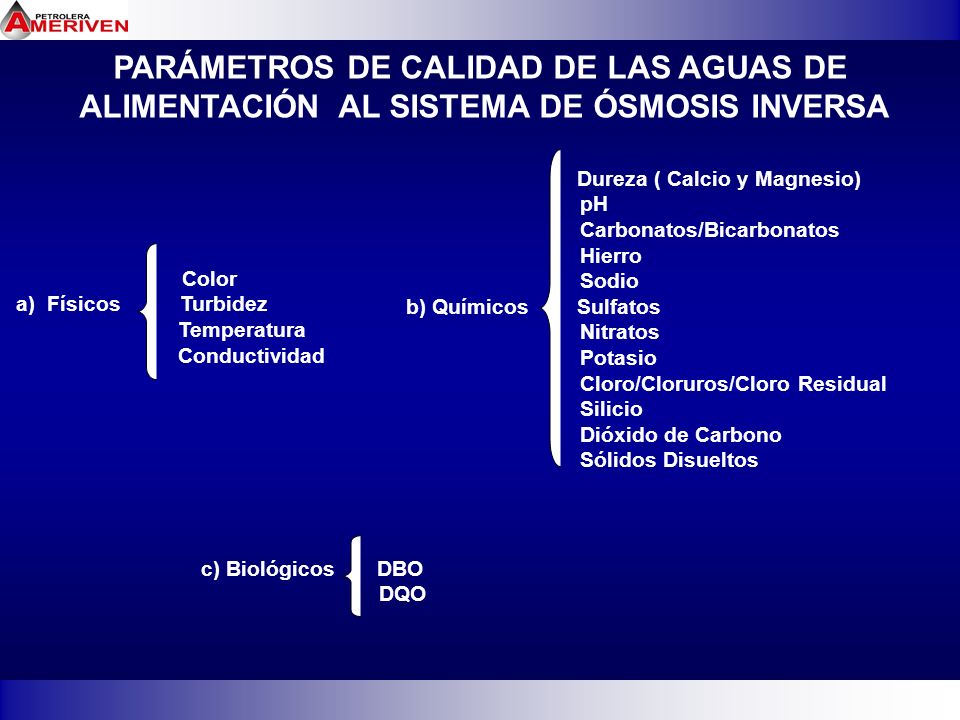

5 PARÁMETROS DE CALIDAD DE LAS AGUAS DE ALIMENTACIÓN AL SISTEMA DE ÓSMOSIS INVERSA Color a) Físicos Turbidez Temperatura Conductividad Dureza ( Calcio y Magnesio) pH Carbonatos/Bicarbonatos Hierro Sodio b) Químicos Sulfatos Nitratos Potasio Cloro/Cloruros/Cloro Residual Silicio Dióxido de Carbono Sólidos Disueltos c) Biológicos DBO DQO

6 CARACTERÍSTICAS DE LA ALIMENTACIÓN AL SISTEMA DE ÓSMOSIS INVERSA REQUERIMIENTOS DEL AGUA DE SERVICIOS Agua de servicios (alimentación) (gpm) Agua desmineralizada (gpm) Agua de reposición (rechazada de IO) a la Torre de Enfriamiento (gpm) Normal Diseño CONDICIONES DE OPERACIÓN DEL AGUA DE SERVICIOS Condiciones de Operación del agua de servicios Alimentada Presión (psig)Temperatura (°F) Mínimo7582 Normal9082 Máximo10086

7 CARACTERÍSTICAS DE LA ALIMENTACIÓN AL SISTEMA DE ÓSMOSIS INVERSA ESPECIFICACIONES DEL AGUA DE SERVICIOS ParámetrosAgua de servicios Temperatura °F82-86 Ca, ppm como CaCO 3 /ion Mg, ppm como CaCO 3 /ion12-25 Na, ppm como CaCO 3 /ion30 K, ppm como CaCO 3 /ion0 Aluminio,ppm como Al Hierro Total (ferroso),ppm como Fe Cl, ppm como CaCO 3 /ion18-42 NO 3,ppm como CaCO 3 /ion0 SO 4, ppm como CaCO 3 /ion25-50 HCO 3,ppm como CaCO 3 /ion CO 3,ppm como CaCO 3 /ion0 Sílice,ppm como SiO CO 2,ppm como CO 2 8 PH Conductividad,µ mhos/cm Turbidez,NTU Color Actual1-10 Cloro Residual Libre,ppm como Cl Sólidos Disueltos,ppm

8 SISTEMA DE ÓSMOSIS INVERSA DE PETROLERA AMERIVEN UBICACIÓN DEL SISTEMA DE ÓSMOSIS INVERSA COMPONENTES DEL SISTEMA CAPACIDAD DEL SISTEMA DESCRIPCION DEL FLUJO (SISTEMA DE OPERACION)

9 SISTEMA DE ÓSMOSIS INVERSA DE PETROLERA AMERIVEN COMPONENTES Y CAPACIDAD DEL SISTEMA Cuatro pre-filtros (Filtros Multi-media) 42-F-003 A/B/C/D, cada uno diseñado para 533 gpm. Tres ablandadores de agua (con zeolita) 42-WS-001 A/B/C, cada uno diseñado para 711 gpm. Sistema de inyección de bisulfito de sodio 42-ME-002, diseñado para 500 galones Sistema de inyección de químicos anti-incrustaciones 42-ME-003, diseñado para 220 galones Cuatro filtros de cartucho 42-F-001 A/B/C/D, cada uno diseñado para 533 gpm. Cuatro bombas de alta presión 42-P-002 A/B/C/D cada uno diseñado para un flujo nominal de 533 gpm y un flujo de diseño de 613 gpm. Cuatros módulos de ósmosis inversa 42-OI-001 A/B/C/D cada uno de los cuales está diseñado para un flujo de alimentación de 533 gpm y un flujo de agua desmineralizada de 400 gpm

10 SISTEMA DE ÓSMOSIS INVERSA DE PETROLERA AMERIVEN COMPONENTES Y CAPACIDAD DEL SISTEMA Un sistema de regeneración de salmuera, (Tanque de Salmuera 42-TK- 002 y las bombas 42-P-003 A/B) Un sistema de limpieza que incluye (un tanque de limpieza 42-TK-003, un tanque mezclador 42-MX-001, una bomba 42-P-004, un filtro 42-F- 002 y un calentador 42-TK-003-HI. OTROS EQUIPOS: Un tanque de agua desmineralizada 42-TK-001 con capacidad de barriles, para suministro de 26 horas a un flujo de 1200 gpm. Tres bombas de agua desmineralizada 42-P-001 A/B/C, con un flujo nominal cada uno de 1200 gpm.

11 PROCESS FLOW DIAGRAM REVERSE OSMOSIS DESMINERALIZER UNIT 42 BRINC REENERATION SYSTEM (COMMON) 42-TK-002 CARTRIDGE FILTERS 42-F-001A/B/C/D MEMBRANE CLEANING SYSTEM NNF 42-ME-001 NOTE 1 VENDOR PACKAGE REVERSE OSMOSIS SYSTEM 42-ME-001 REVERSE OSMOSIS UNIT 42-F-003A/B/C/D AOS 6 RO PREFILTER SERVICE WATER FROM 44-P-002AB DWG:44-A SOFTENERS 42-WS-001A/B/C 4 AOS 42-P-002A/B/C/D A1 NOTE 6 CONDUCTIVITY pH GENERAL NOTES: 1° FOR SIMBOLS, ABREVIATIONS AND GENERAL NOTES, SEE DWG – 00A1 – 0100 THROUGH 0109 TEMPERATURE (°F) PRESSURE (PSIg) STREAM NUMBER (REFER TO HEAT AND MATERIAL BALANCE TABLES) 2° TEMPERATURES, PRESSURES AND FLOW QUANTITIES SHOW ARE TO BE USED SOLELY FOR DESIGN PURPOSES AND ARE NOT NECESSARILY THE CONDITIONS WHICH WILL BE ATTAINED DURING ACTUAL OPERATIONS NOTE 6 2 STAGE R. O. MEMBRANES 42-RO-001A/B/C/D FC DESMINERALIZED WATER TO UNIT 43 DW:43-A DESMINERALIZED WATER TO UNIT 22 & UNIT 24 DW:22-A FC REJET TO COOLING WATER DW:47-A TK-001 DEMINERALIZED WATER TANK 42-P-001A/B/C NOTE 2 30 LC PLC 80 2 FC 42-TK-001 NNF

12 ESPECIFICACIONES DEL PRODUCTO Componente(mg/l como CaCO 3 ) Calcio<0.5 Magnesio<0.1 Sodio<0.5 Sulfato<0.1 Cloruros<1.0 NitratosNil Sílice como SiO 2 <0.1 AGUA DE REPOSICIÓN (RECHAZADA DEL SISTEMA OI) HACIA LA TORRE DE ENFRIAMIENTO (CONCENTRADO) Componente(mg/l como CaCO 3 ) Calcio<2 Magnesio<1 Sodio880 Sulfato80 Cloruros100 NitratosNil Sílice como SiO 2 30 AGUA DESMINARALIZADA (PERMEADO)

13 COMPARACION DE LA CALIDAD DEL AGUA DE SALIDA (PERMEADO Y CONCENTRADO) CON RESPECTO AL AGUA DE ENTRADA (ALIMENTACION) DE LA UNIDAD DE OSMOSIS INVERSA ComponentesAgua de entrada (alimentación) Agua de salida (Permeado) Agua de salida (Concentrado) Calcio (mgCaCO 3 ) <0,5<2 Magnesio (mgCaCO 3 )12-25<0,1<1 Sodio (mgCaCO 3 )30<0,5 880 Sulfato (mgCaCO 3 )25-50<0,1 80 Cloruros (mgCaCO 3 )18-42<1,0 100 Nitratos (mgCaCO 3 )0Nil Sílice (mgSiO 2 )7,9Nil 30

14 PRODUCTOS QUIMICOS PELIGROSOS ÁCIDO CÍTRICO BISULFITO DE SODIO ANTI-INCRUSTACIONES – HYPERPERSE BETZDEARBORN AF UL SALMUERA
