1 CENTRO DE DIÁLISIS

2 Etapas en el Tratamiento del Centro 1ª Etapa: Clorado del agua y 1ª filtración de 40 µm. 2ª Etapa: Reposo en tanques reactores y 2ª filtración de 30 µm. 3ª Etapa: Ablandamiento del agua y 3ª filtración de 30 µm. 4ª Etapa: Filtrado con Carbón Activado 4ª filtración de 10 µm. 5ª Etapa: Primera filtración del agua por proceso mecánico. 6ª Etapa: Segunda filtración del agua por proceso mecánico. 7ª Etapa: Anillo de agua de alta calidad. Producción 1.2 m3/h

3 1ª Etapa: Clorado del agua y 1ª filtración a 40 µ.

4 Bombas cloradoras

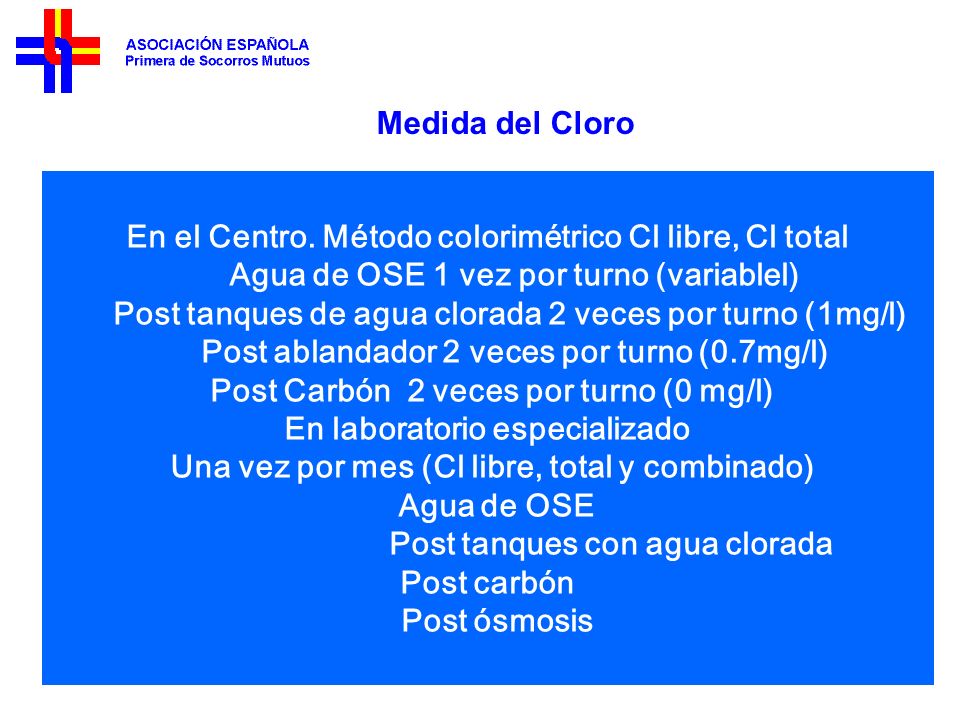

5 En el Centro. Método colorimétrico Cl libre, Cl total Agua de OSE 1 vez por turno (variablel) Post tanques de agua clorada 2 veces por turno (1mg/l) Post ablandador 2 veces por turno (0.7mg/l) Post Carbón 2 veces por turno (0 mg/l) En laboratorio especializado Una vez por mes (Cl libre, total y combinado) Agua de OSE Post tanques con agua clorada Post carbón Post ósmosis Medida del Cloro

6 Conductividad Conductímetros fijos a la entrada de : Agua de OSE micro.s/cm Salida de Osmosis 2-5 micro.s/cm En Laboratorio especializado se realiza semestralmente control de: aluminio pH conductivdad Aluminio siempre <2 micro g/l pH no mayor a 6 unidades conductividad siempre debajo de 5 micro.s/cm

7 Filtro de profundidad: detienen turbidez

8 2ª Etapa: Reposo en tanques reactores y 2ª filtración a 30 µm.

9 3ª Etapa: Ablandamiento del agua y 3ª filtración a 30 µm.

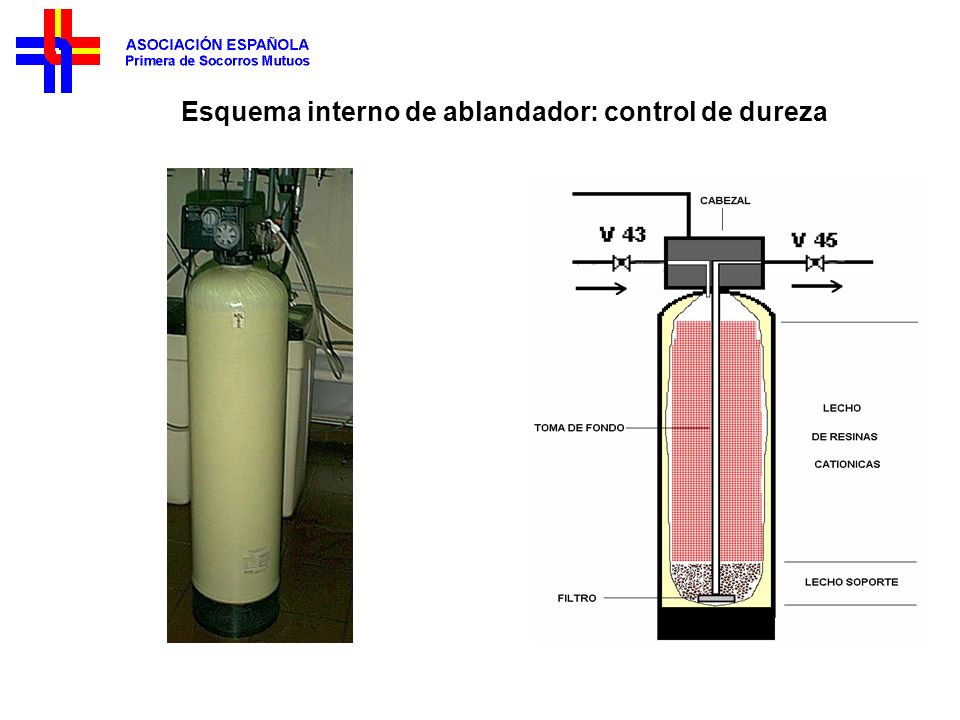

10 Esquema interno de ablandador: control de dureza

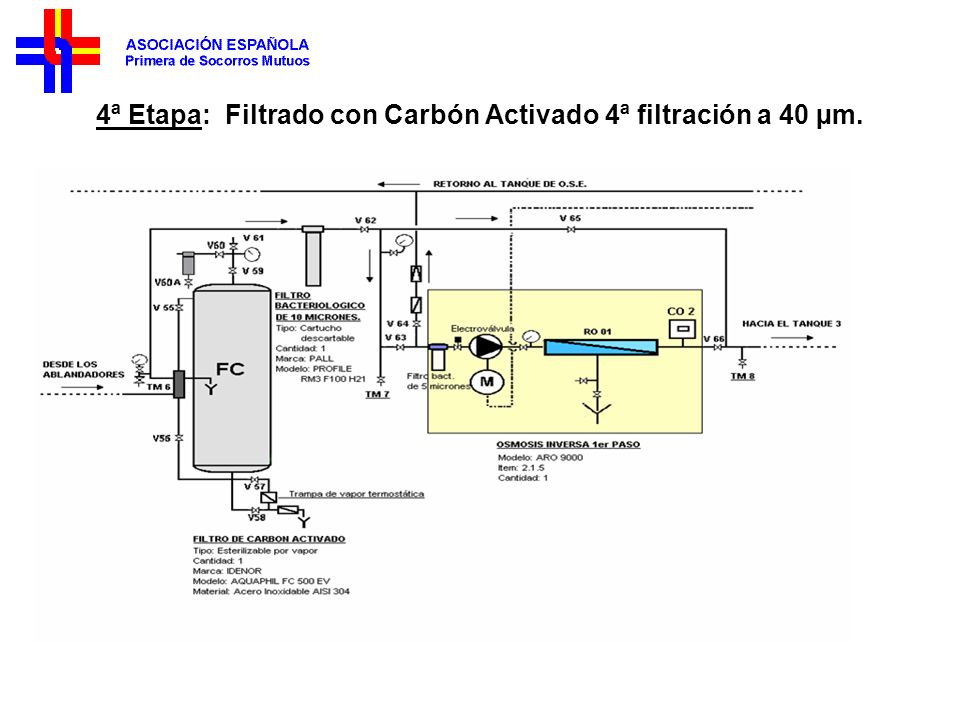

11 4ª Etapa: Filtrado con Carbón Activado 4ª filtración a 40 µm.

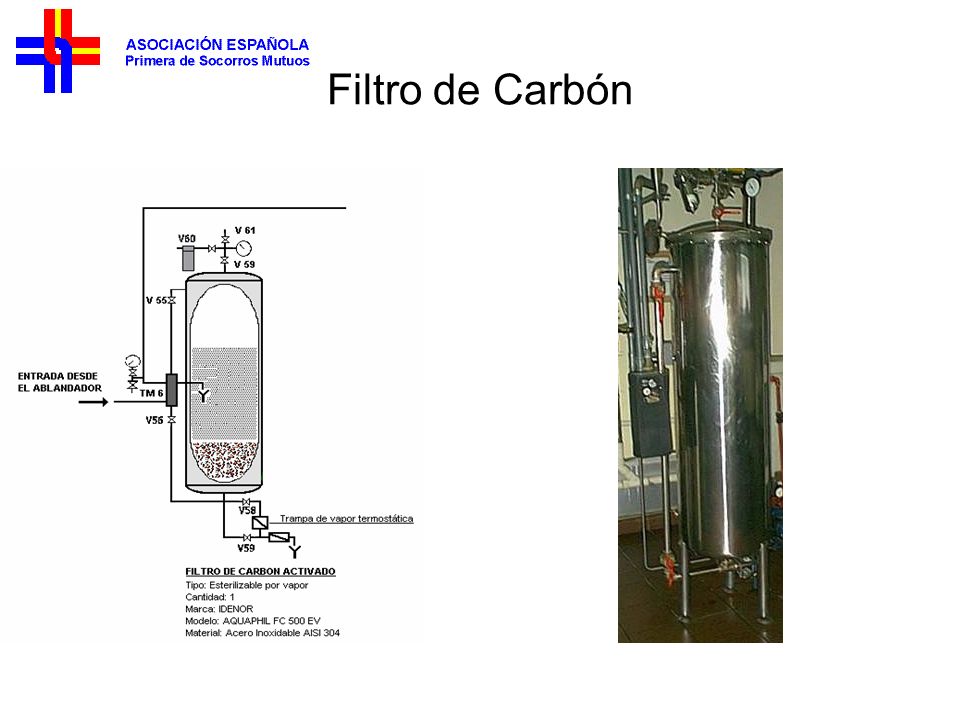

12 Filtro de Carbón

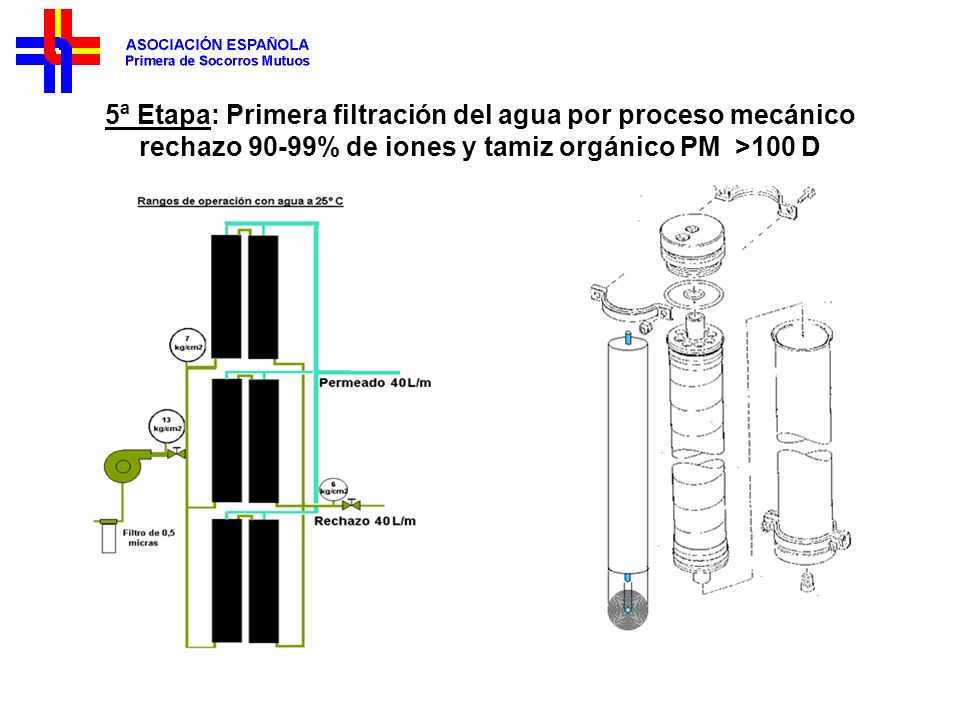

13 5ª Etapa: Primera filtración del agua por proceso mecánico rechazo 90-99% de iones y tamiz orgánico PM >100 D

14 Osmosis Nº 1

15 6ª Etapa: Segunda filtración del agua por proceso mecánico. De moléculas e iones

16 7ª Etapa: Anillo de agua alta calidad Almacenamiento, recirculación, desinfección por UV y filtrado bacteriológico

17 Almacenamiento de agua de alta calidad

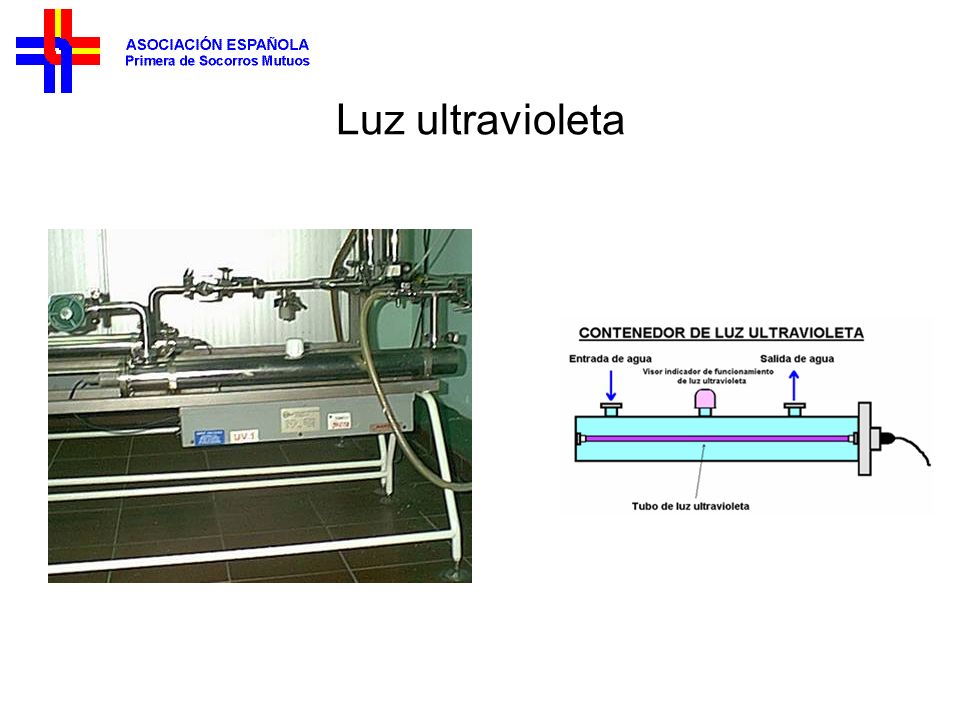

18 Luz ultravioleta

19 Algunas de las medidas rutinarias en el control de la Planta Medida de conductividad A la entrada de Ose y salida de Osmosis Nivel de Cloración 1 toma por turno agua de Ose 2 tomas por turno tanque agua con Cl post carbón Filtro de Profundidad (arena) Lavado contra corriente diario Ablandadores Regeneración y contra-lavado cada 3 días Filtro de Carbón Lavado contracorriente y esterilización con vapor de agua 3 veces x semana Anillo de agua de alta calidad Cañería de distribución Esterilización: vapor de agua 2 veces x s Membranas de ósmosis Todos los días flushing por20 min. Tanques de agua se lavan cada 6 meses o cuando se crea conveniente

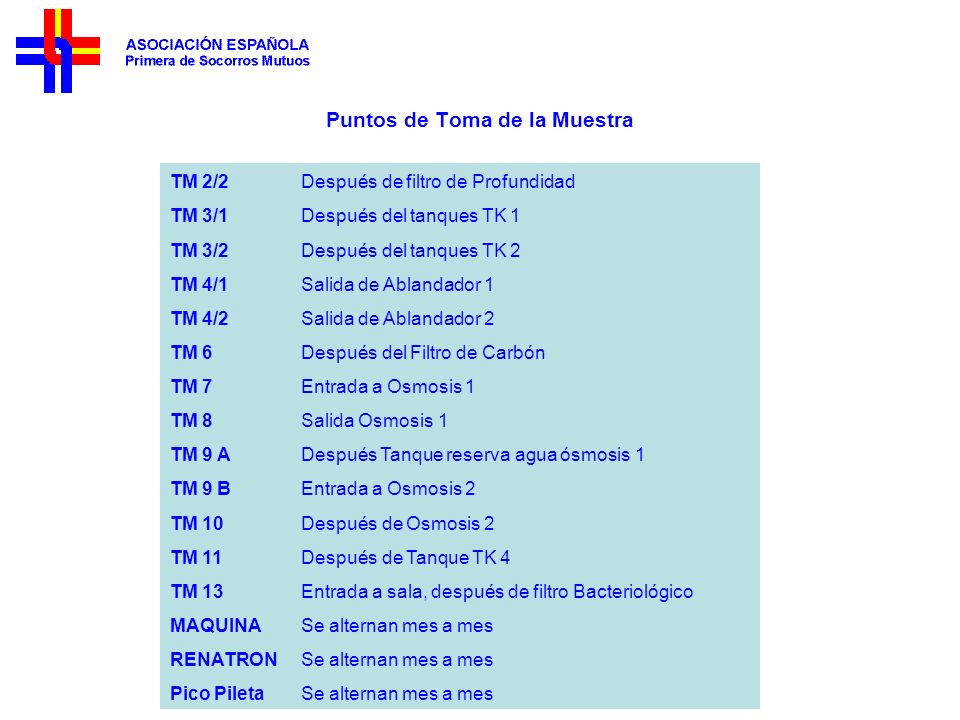

20 Puntos de Toma de la Muestra TM 2/2Después de filtro de Profundidad TM 3/1Después del tanques TK 1 TM 3/2Después del tanques TK 2 TM 4/1Salida de Ablandador 1 TM 4/2Salida de Ablandador 2 TM 6Después del Filtro de Carbón TM 7Entrada a Osmosis 1 TM 8Salida Osmosis 1 TM 9 ADespués Tanque reserva agua ósmosis 1 TM 9 BEntrada a Osmosis 2 TM 10Después de Osmosis 2 TM 11Después de Tanque TK 4 TM 13Entrada a sala, después de filtro Bacteriológico MAQUINASe alternan mes a mes RENATRONSe alternan mes a mes Pico PiletaSe alternan mes a mes

21 Centro de Diálisis

22

23

24

25

26

27
