ERGONOMÍA Y DISEÑO DE PUESTOS DE TRABAJO
MIDULO 3 DISEÑO ERGONOMICO FACILITADOR: ING. MGC. CRISTIAN ESPÍN B. ENERO 2015
2
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CONCEPTO Es la disciplina que describe las diferencias cuantitativas de las medidas del cuerpo humano, estudia las dimensiones tomando como referencia distintas estructuras anatómicas, y sirve de herramienta a la ergonomía con objeto de adaptar el entorno a las personas
3
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA OBJETIVO La búsqueda de la adaptación física entre el cuerpo humano en actividad y los diversos componentes del espacio que lo rodean. Esta es la esencia de la antropometría.
4
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA IMPORTANCIA La importancia de la ANTROPOMETRÍA radica en que es imposible diseñar una estación ergonómicamente aceptable en la cual se va a desempeñar una labor o acción de trabajo sin tomar en cuenta las características físicas del cuerpo humano, así como sus limitantes, proporcionadas por los estudios antropométricos
5
DISEÑO DEL PUESTO DE TRABAJO TIPOS DE ANTROPOMETRIA
Antropometría estática: Es aquella que mide las diferencias estructurales del cuerpo humano, en diferentes posiciones y sin movimiento. son las de la cabeza, troncos y extremidades en posiciones estándar.
6
DISEÑO DEL PUESTO DE TRABAJO TIPOS DE ANTROPOMETRIA
Antropometría dinámica: Considera las posibles resultantes del movimiento, y vá ligada a la biomecánica. Incluyen medidas tomadas durante el movimiento realizado por el cuerpo en actividades especificas.
7
DISEÑO DEL PUESTO DE TRABAJO DISEÑO Y ANTROPOMETRIA
A la hora de diseñar antropométricamente un mueble, una máquina, una herramienta, un puesto de trabajo etc., se deben tomar en cuenta los siguientes supuestos básicos: Principio de diseño para extremos. Principio de diseño para un intervalo ajustable. Principio del diseño para el promedio.
8
DISEÑO DEL PUESTO DE TRABAJO DISEÑO Y ANTROPOMETRIA
Principio de diseño para extremos. El diseño para extremos implica que una característica es un factor limitante al determinar el valor máximo y mínimo de las variables
9
DISEÑO DEL PUESTO DE TRABAJO DISEÑO Y ANTROPOMETRIA
2. Principio de diseño para un intervalo ajustable. El diseño que se ajusta a una variedad de personas usa percentiles
10
DISEÑO DEL PUESTO DE TRABAJO DISEÑO Y ANTROPOMETRIA
3. Principio del diseño para el promedio No se utiliza no existe individuo con dimensiones promedio
11
DISEÑO DEL PUESTO DE TRABAJO MEDIDAS ANTROPOMETRICAS
ANTROPOMETRIA MEDIDAS ANTROPOMETRICAS
12
DISEÑO DEL PUESTO DE TRABAJO MEDIDAS ANTROPOMETRICAS
ANTROPOMETRIA MEDIDAS ANTROPOMETRICAS
13
DISEÑO DEL PUESTO DE TRABAJO MEDIDAS ANTROPOMETRICAS
ANTROPOMETRIA MEDIDAS ANTROPOMETRICAS
14
DISEÑO DEL PUESTO DE TRABAJO MEDIDAS ANTROPOMETRICAS
ANTROPOMETRIA MEDIDAS ANTROPOMETRICAS MEDIDAS ANTROPOMETRICAS INDIVIDUALES
15
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CALCULO PERCENTIL
16
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CALCULO PERCENTIL Cuando se va ha analizar una población numerosa, se selecciona una muestra representativa que se debe determinar mediante la siguiente expresión: n = Z2 /2 2/ e2 Donde: = Desviación estándar. Z /2 = Porcentaje que se deja fuera a cada lado del intervalo. e = Error admitido.
17
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CALCULO PERCENTIL Al conocer la media y la desviación estándar de cada dimensión de la población, se pueden hacer cálculos P = X + - Z P = Medida del percentil en centímetros o el intervalo donde se incluye el porcentaje de la población. Z = Es el número de veces que sigma esta separada de la media.
18
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CALCULO PERCENTIL Ejemplo 1: Supongamos que la media de las estaturas de los tripulantes de un barco tiene un valor de X = 170 cm y la desviación estándar es de 5 cm; determinemos qué medida tendría que tener la altura de las puertas de los camarotes de los barcos, para que el 95% de la población no tuviese problemas de acceso. Como en este supuesto se está diseñando para máximos (para el percentil 95), en la siguiente tabla se busca el valor correspondiente de Z para este percentil. P(95) z = 1.645 P (95) = * 5 P (95) = cm
19
DISEÑO DEL PUESTO DE TRABAJO
ANTROPOMETRIA CALCULO PERCENTIL Ejemplo 3: Imaginemos ahora que se quiere diseñar la distancia entre el respaldo del asiento y el punto más alejado de un panel de control. Para ello deberemos considerar a los operarios de alcance de brazo menor, por ejemplo el percentil 10. Con una media de 70 cm y una desviación de 2 cm, el resultado será: P (10) = 70 – * 2 P(10) = 67.4 cm.
20
DISEÑO DEL PUESTO DE TRABAJO

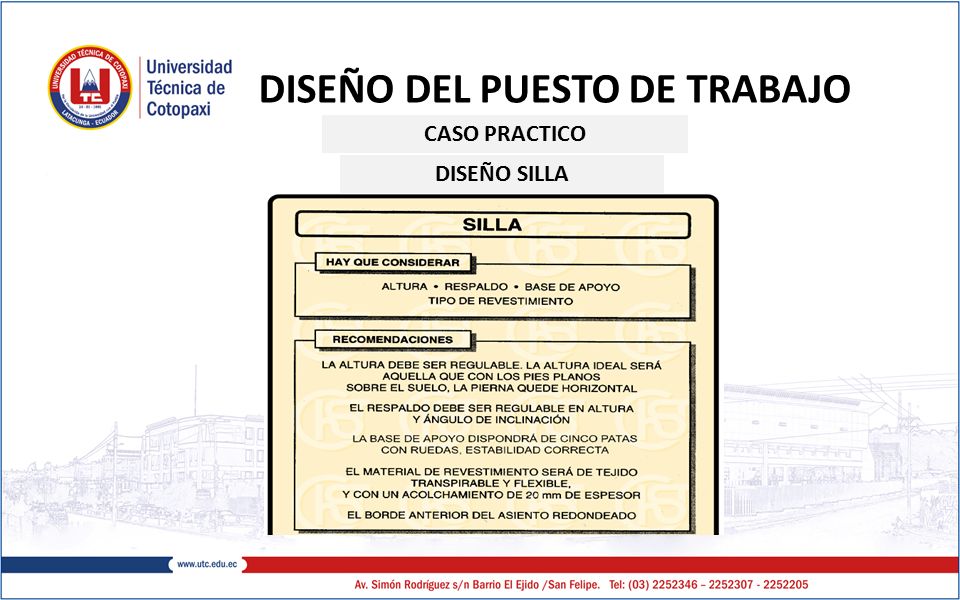

CASO PRACTICO DISEÑO SILLA
21
DISEÑO DEL PUESTO DE TRABAJO
CASO PRACTICO DISEÑO SILLA
22
DISEÑO DEL PUESTO DE TRABAJO
CASO PRACTICO DISEÑO SILLA
23
DISEÑO DEL PUESTO DE TRABAJO
CASO PRACTICO DISEÑO SILLA
24
DISEÑO DEL PUESTO DE TRABAJO
DISEÑO SILLA 1. PROCEDIMIENTO DISEÑO SILLA PERSONA 2. PROCEDIMIENTO DISEÑO SILLA 2 PERSONA 3. PROCEDIMIENTO DISEÑO SILLA GRUPO PERCENTIL
25
DISEÑO DEL PUESTO DE TRABAJO DISEÑO DE LA MESA DE TRABAJO

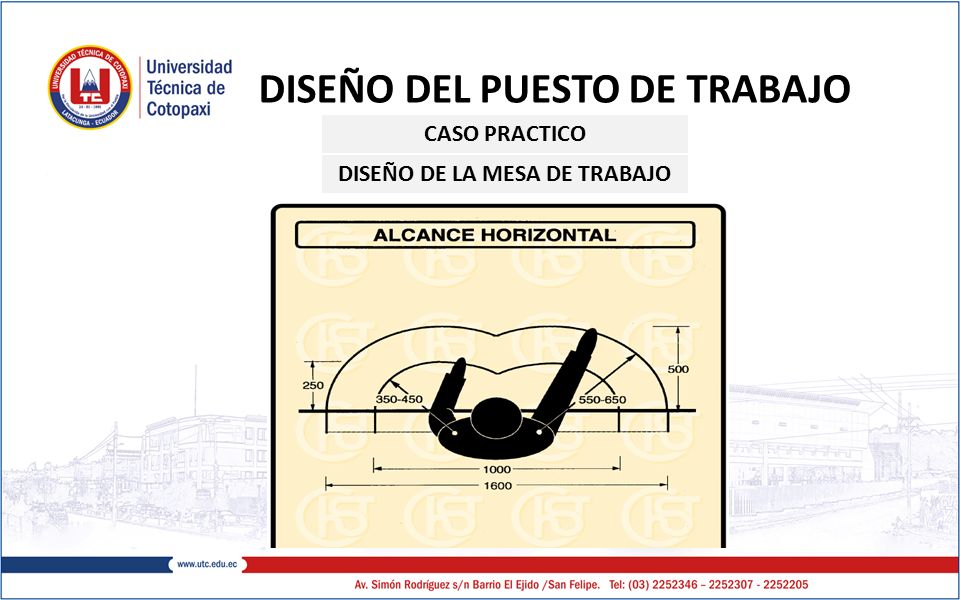

CASO PRACTICO DISEÑO DE LA MESA DE TRABAJO
26
DISEÑO DEL PUESTO DE TRABAJO DISEÑO DE LA MESA DE TRABAJO
CASO PRACTICO DISEÑO DE LA MESA DE TRABAJO
27
DISEÑO DEL PUESTO DE TRABAJO
DISEÑO MESA DE TRABAJO 1. PROCEDIMIENTO DISEÑO MESA POSICIÓN SENTADO 2. PROCEDIMIENTO DISEÑO MESA POSICIÓN DE PIE PERCENTIL
