Controlador de acceso HONEYWELL con interfaz Web
Controlador de acceso NetAXS-123
2
CONTENIDO Acerca del panel
Funciones de gestión a través de la interfaz WEB Opciones de Gabinetes Expansores Ejemplos de instalación Preguntas y respuestas
3
NETAXS-123 Panel independiente gestionado por navegador web
Instalación sencilla para ahorrar tiempo Sin necesidad de software específico Facilidad de uso Opción de gestión en línea y servicios remotos Hasta 48 puertas gracias a la conexión Ethernet Virtual Loop Costo reducido para el usuario Crece con las necesidades del cliente Cada panel NetAXS-123 se puede configurar para una, dos o tres puertas. Puerto Ethernet: para conectar al navegador web o software WIN-PAK. RS485: para conectar a los paneles en serie o conectarse al software WIN-PAK. Puerto USB: diagnóstico y configuración sencilla desde la PC. Terminales con código de colores Bornes de conexión extraíbles.
4

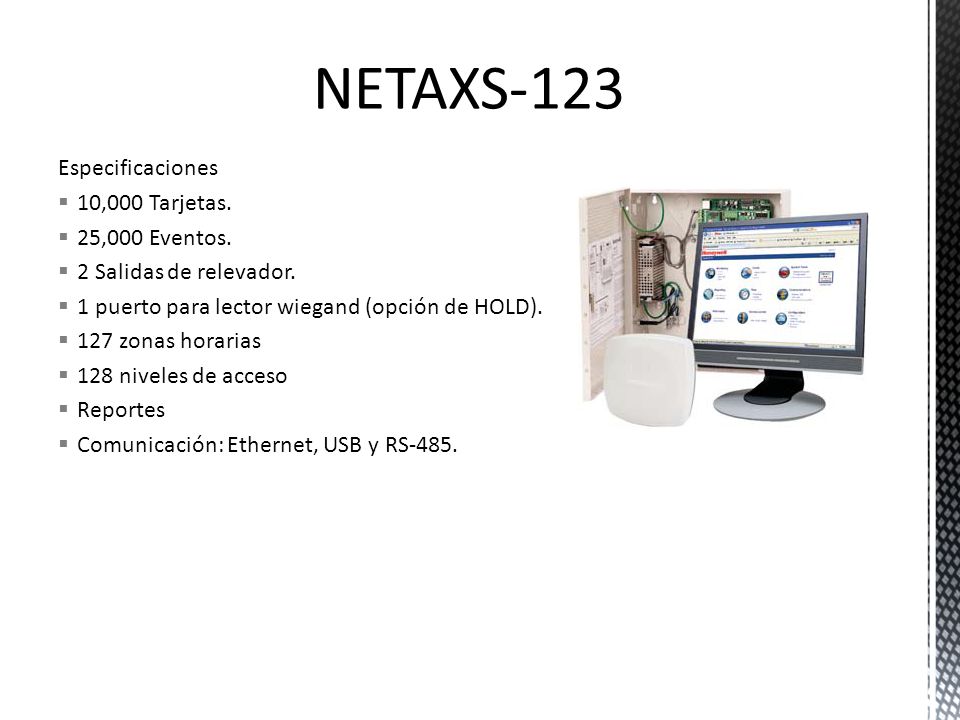

NETAXS-123 Especificaciones 10,000 Tarjetas. 25,000 Eventos.
2 Salidas de relevador. 1 puerto para lector wiegand (opción de HOLD). 127 zonas horarias 128 niveles de acceso Reportes Comunicación: Ethernet, USB y RS-485.
5
FUNCIONES DE GESTIÓN A TRAVÉS DE LA INTERFAZ WEB
Intuitivo
6
FUNCIONES DE GESTIÓN A TRAVÉS DE LA INTERFAZ WEB
Actualización de pantallas dinámicas
7
Funciones de gestión a través de la interfaz web
Opciones y modos de acceso de las puertas
8
FUNCIONES DE GESTIÓN A TRAVÉS DE LA INTERFAZ WEB
RS-485 o Ethernet Virtual Loop (EVL)
9
OPCIONES DE GABINETES Gabinete Plástico (compacto) Para 1 ó 2 puertas.
Alimentación de 12VCD o PoE Tamper integrado
10
OPCIONES DE GABINETES Caja metálica estándar Para 1, 2 ó 3 puertas.
Fuente de alimentación de 12 VCD y 4 A. Alimentación de 110VCA. 3.5 A Disponibles para alimentación de Accesorios.
11

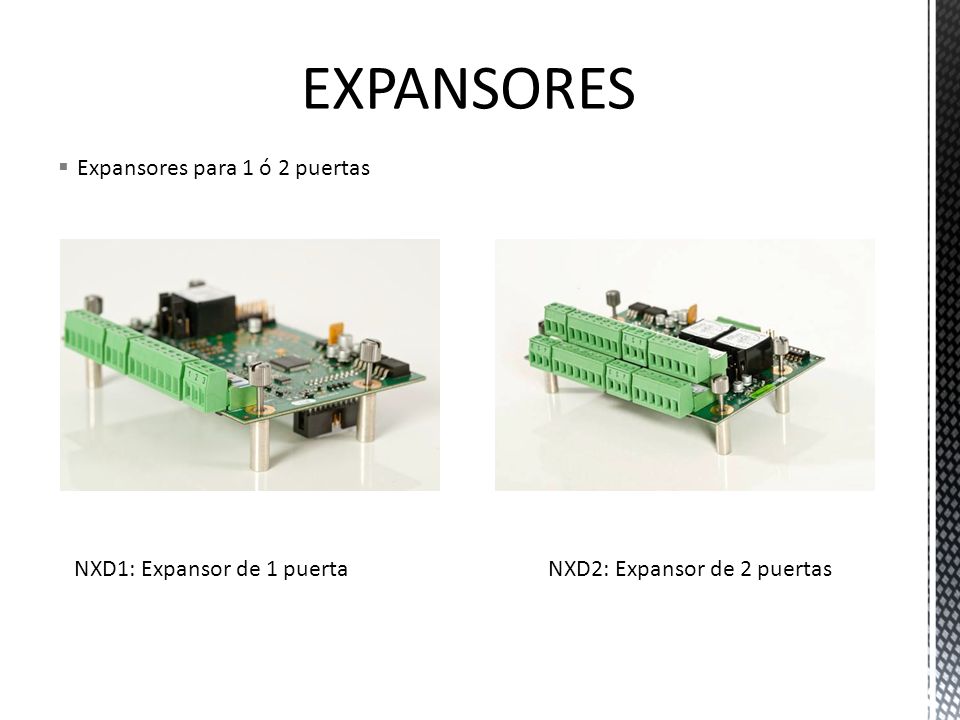

EXPANSORES Expansores para 1 ó 2 puertas NXD1: Expansor de 1 puerta
NXD2: Expansor de 2 puertas
12

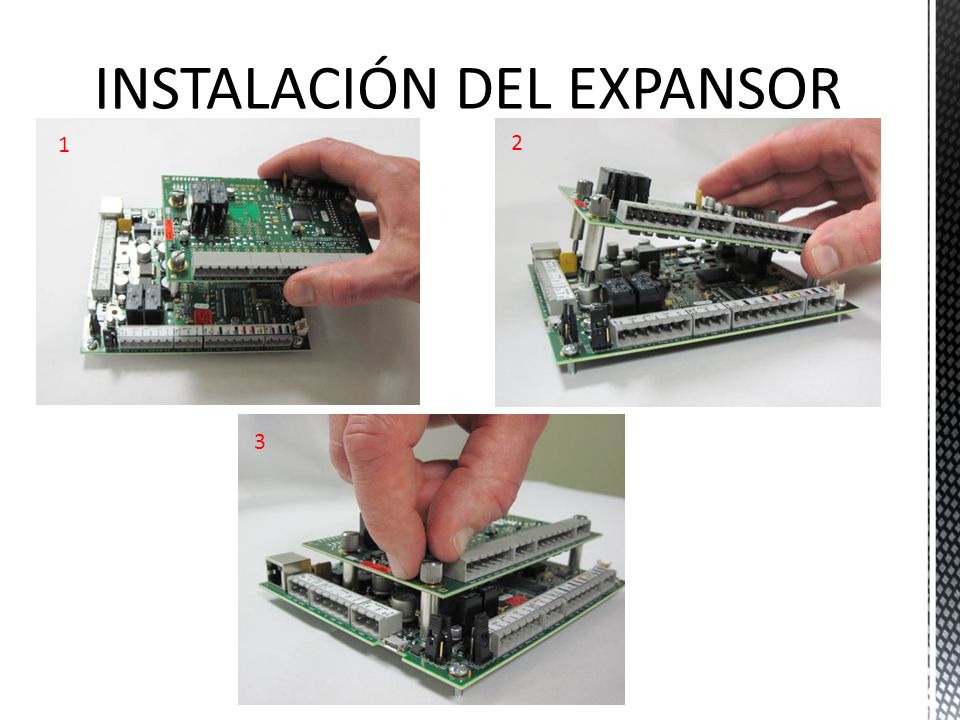

INSTALACIÓN DEL EXPANSOR
2 1 3
13

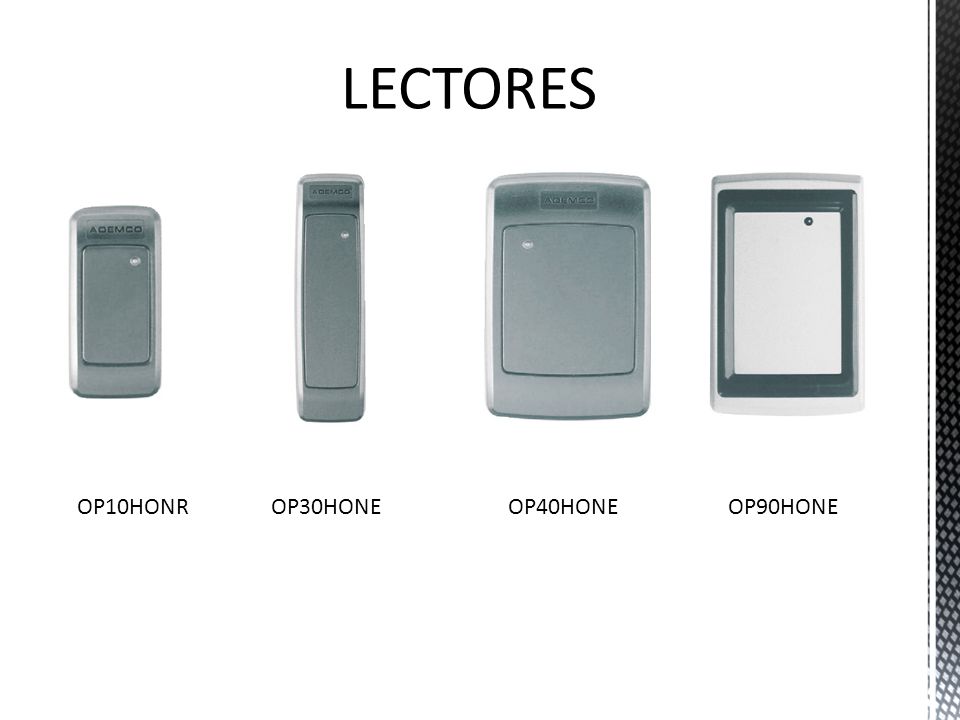

LECTORES OP10HONR OP30HONE OP40HONE OP90HONE
14

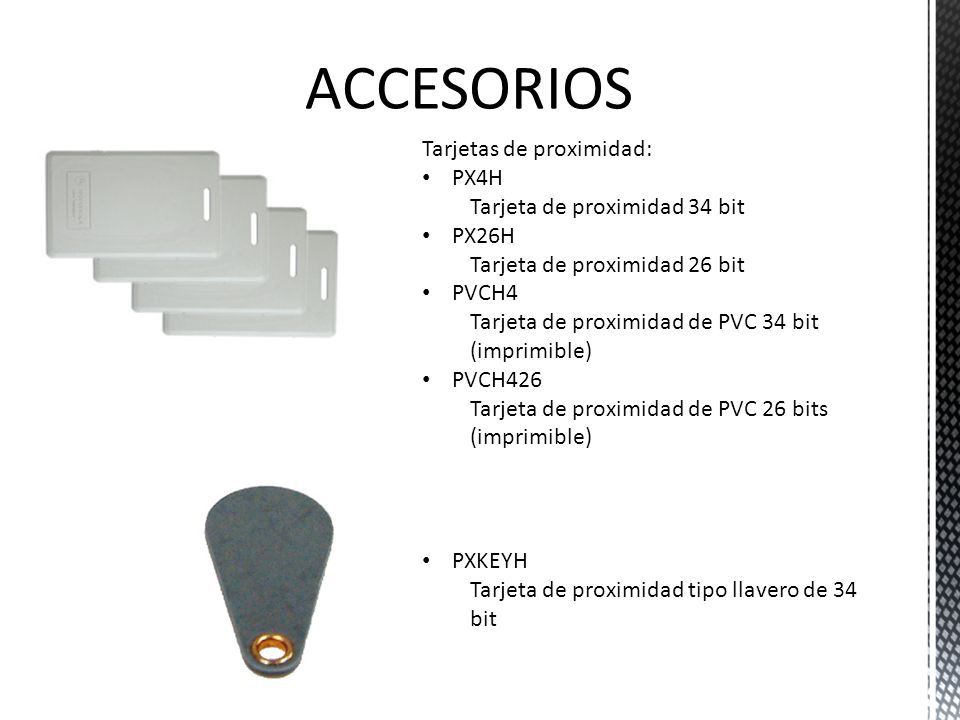

ACCESORIOS Tarjetas de proximidad: PX4H Tarjeta de proximidad 34 bit
PVCH4 Tarjeta de proximidad de PVC 34 bit (imprimible) PVCH426 Tarjeta de proximidad de PVC 26 bits (imprimible) PXKEYH Tarjeta de proximidad tipo llavero de 34 bit
16

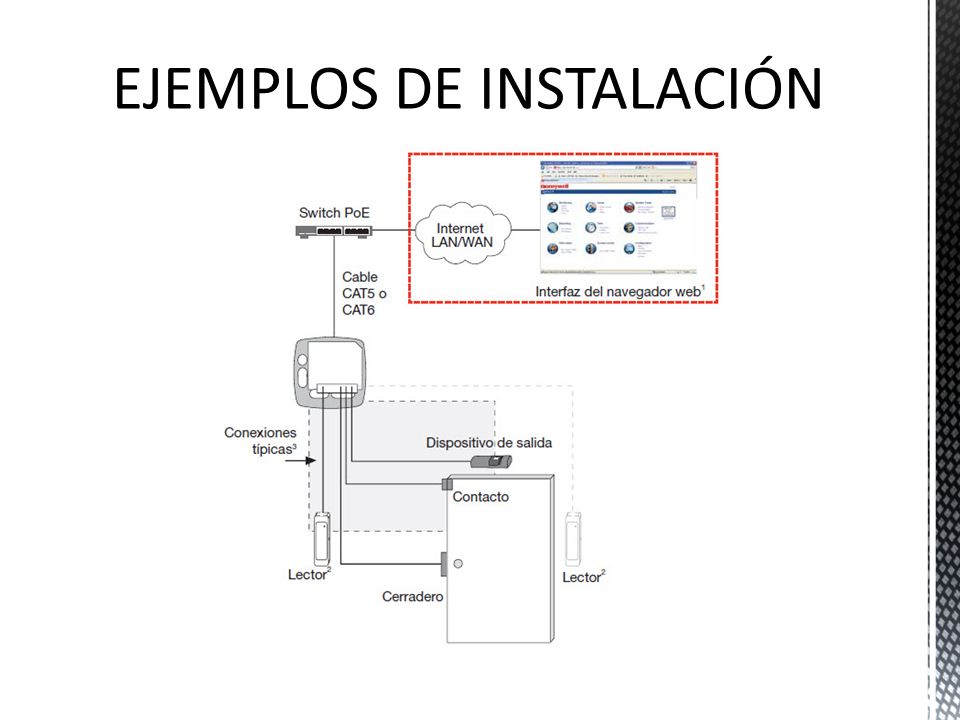

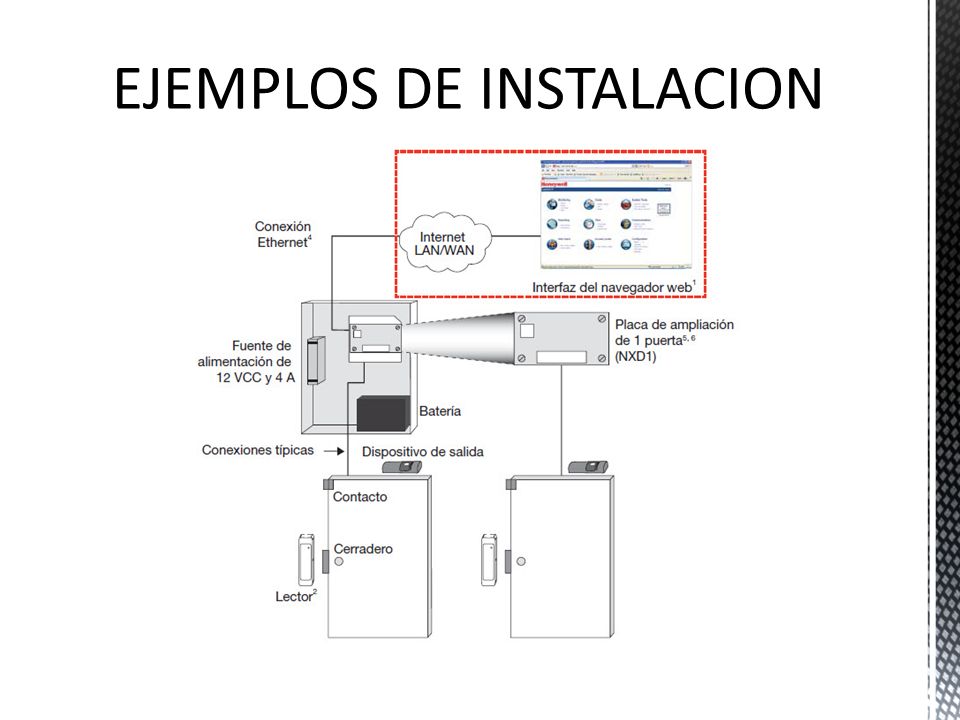

EJEMPLOS DE INSTALACIÓN
17

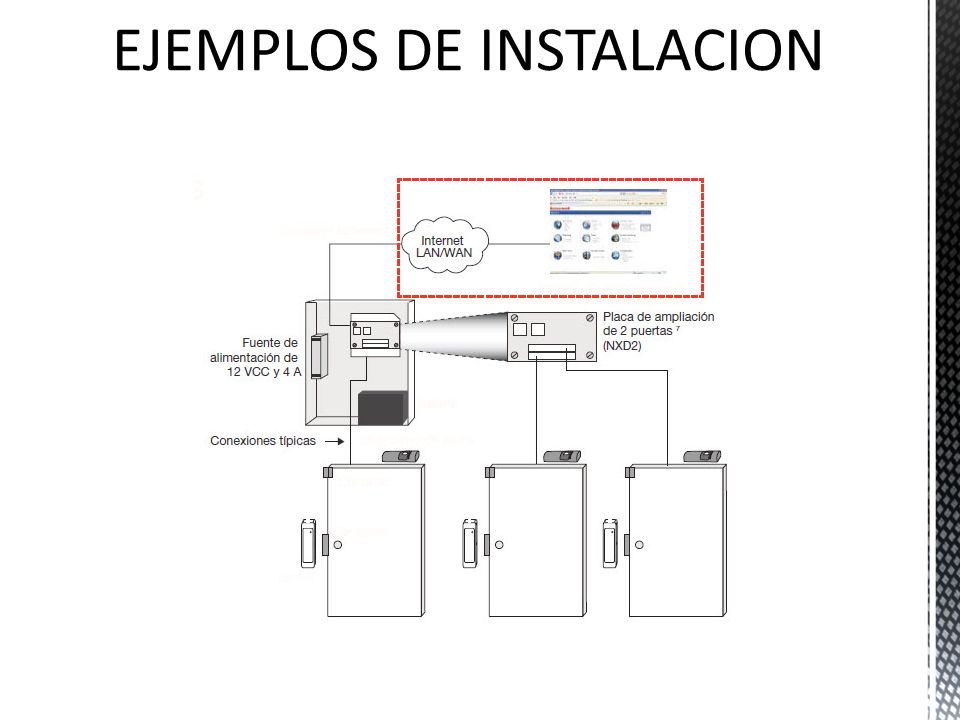

EJEMPLOS DE INSTALACION
18
EJEMPLOS DE INSTALACION
19
EJEMPLOS DE INSTALACION
20
Preguntas
21
Ingeniería en Control de Acceso SYSCOM
Felipe Sanora Gregorio Jiménez Hilmara Sarabia Heriberto Terrazas Francisco Medina Carlos S. Cásares Mario Fragoso Daniel Romero Ivan Reyes
