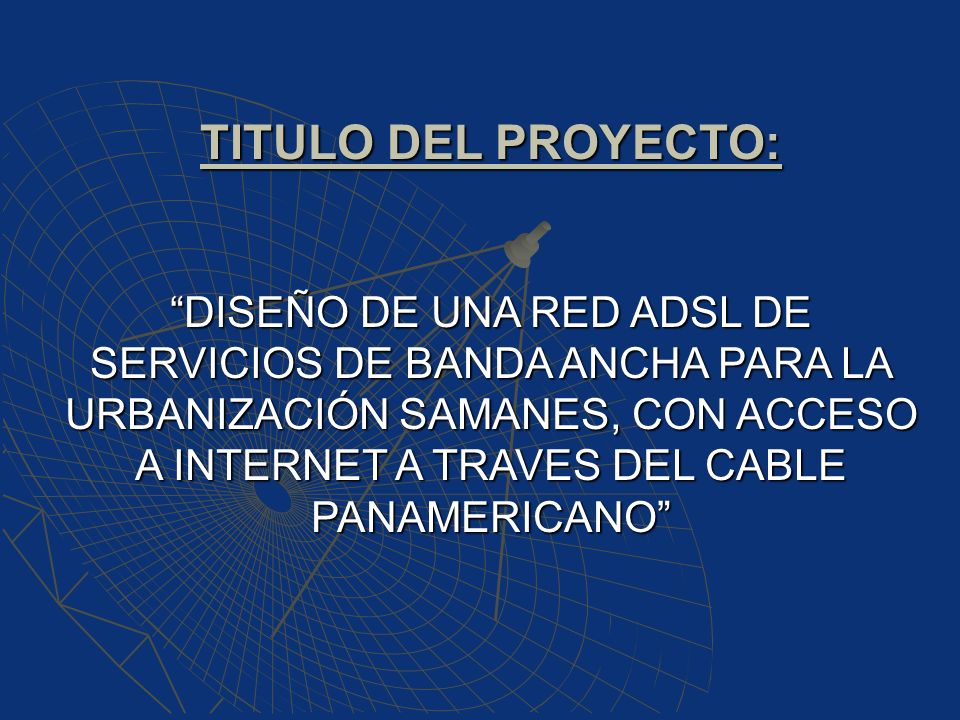

TITULO DEL PROYECTO: “DISEÑO DE UNA RED ADSL DE SERVICIOS DE BANDA ANCHA PARA LA URBANIZACIÓN SAMANES, CON ACCESO A INTERNET A TRAVES DEL CABLE PANAMERICANO”

Presentación del tema: "TITULO DEL PROYECTO: “DISEÑO DE UNA RED ADSL DE SERVICIOS DE BANDA ANCHA PARA LA URBANIZACIÓN SAMANES, CON ACCESO A INTERNET A TRAVES DEL CABLE PANAMERICANO”"— Transcripción de la presentación:

1 TITULO DEL PROYECTO: “DISEÑO DE UNA RED ADSL DE SERVICIOS DE BANDA ANCHA PARA LA URBANIZACIÓN SAMANES, CON ACCESO A INTERNET A TRAVES DEL CABLE PANAMERICANO”

2 Puntos a tratar en este proyecto:

3 Tecnologías Situación actual de los servicios de Banda Ancha en la urbanización Samanes Aspectos del diseño de la red ADSL para Samanes Estudio económico de recuperación de capital y rentabilidad del proyecto Ventajas y desventajas del proyecto Consideraciones legales y sociales

4 CAPITULO I : “TECNOLOGÍAS”

5 TECNOLOGíAS xDSL ¿Qué es xDSL?
Las siglas xDSL hacen referencia a un conjunto o familia de tecnologías las cuales permiten transmitir datos e información a alta velocidad (banda ancha) haciendo uso de los pares de cobre de las líneas telefónicas

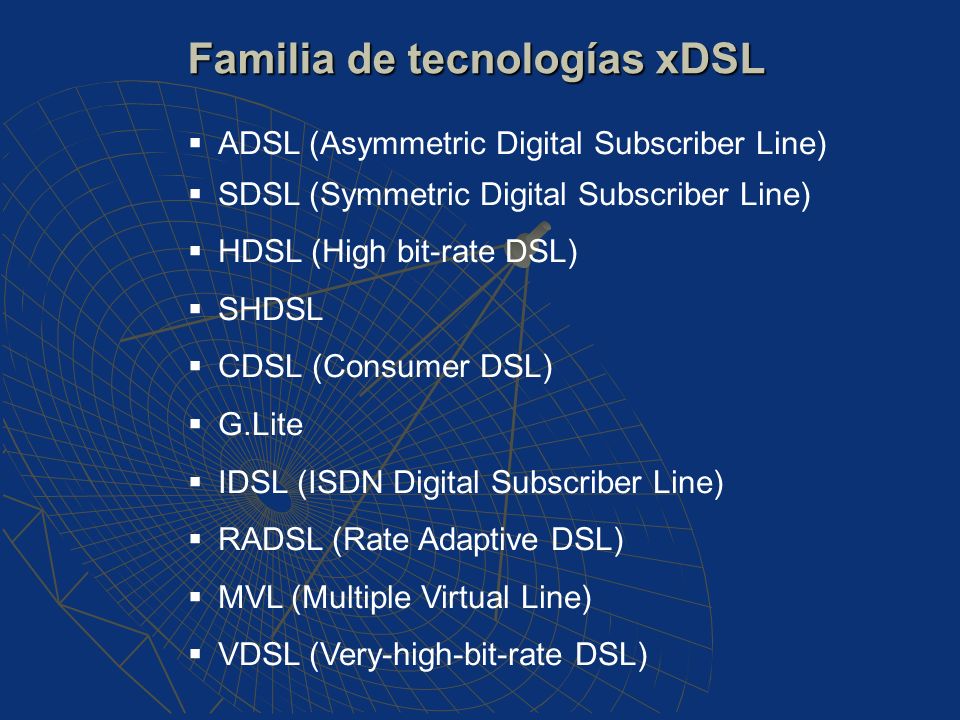

6 Familia de tecnologías xDSL
ADSL (Asymmetric Digital Subscriber Line) SDSL (Symmetric Digital Subscriber Line) HDSL (High bit-rate DSL) SHDSL CDSL (Consumer DSL) G.Lite IDSL (ISDN Digital Subscriber Line) RADSL (Rate Adaptive DSL) MVL (Multiple Virtual Line) VDSL (Very-high-bit-rate DSL)

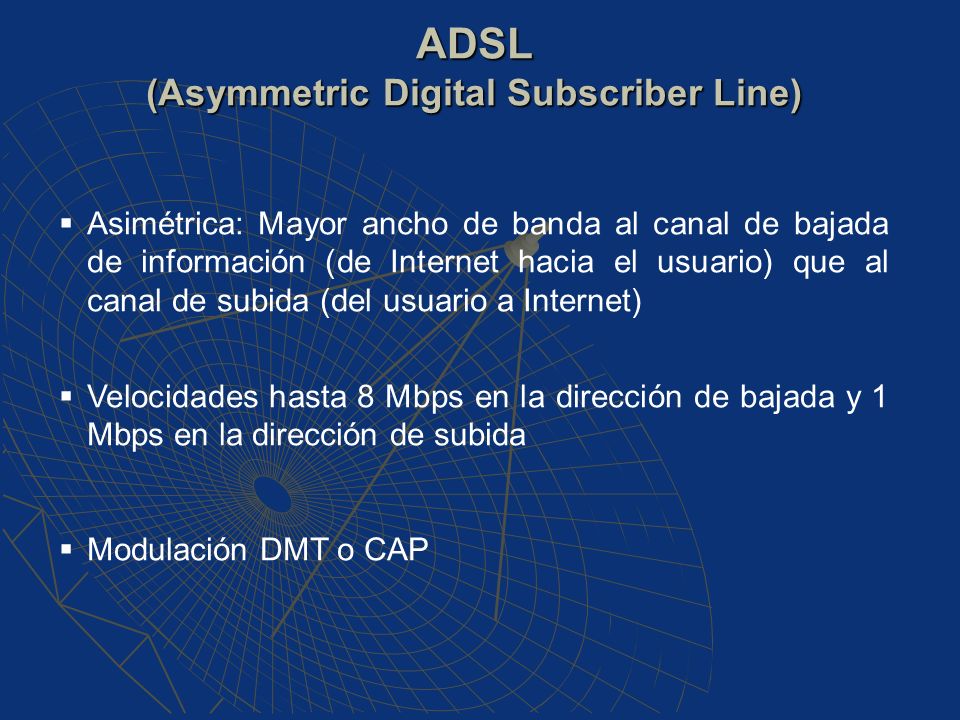

7 (Asymmetric Digital Subscriber Line)
ADSL (Asymmetric Digital Subscriber Line) Asimétrica: Mayor ancho de banda al canal de bajada de información (de Internet hacia el usuario) que al canal de subida (del usuario a Internet) Velocidades hasta 8 Mbps en la dirección de bajada y 1 Mbps en la dirección de subida Modulación DMT o CAP

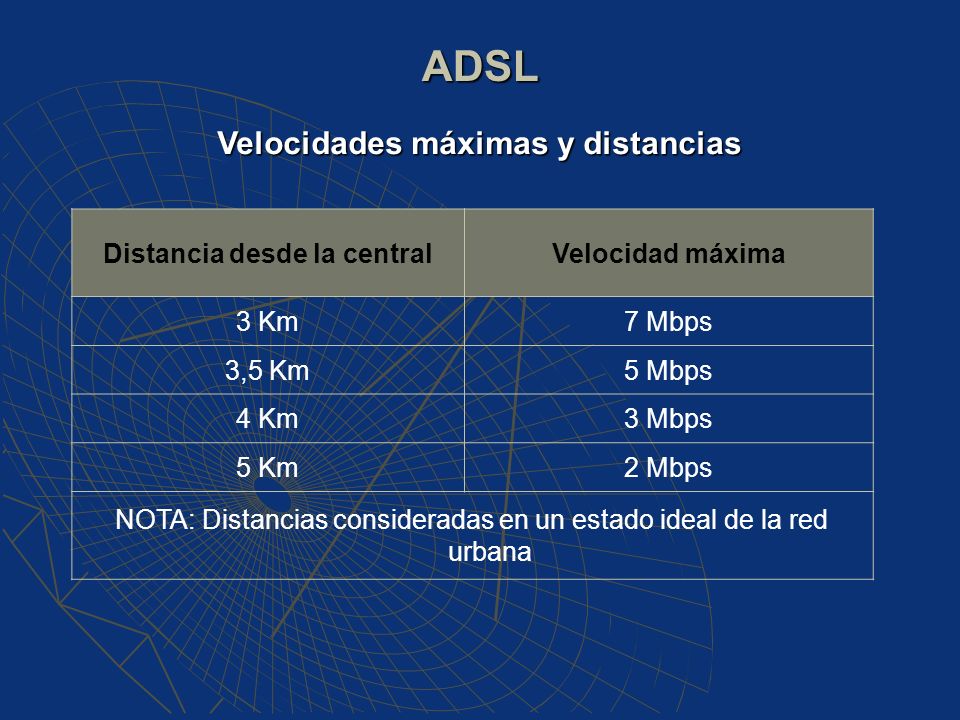

8 Velocidades máximas y distancias Distancia desde la central
ADSL Velocidades máximas y distancias Distancia desde la central Velocidad máxima 3 Km 7 Mbps 3,5 Km 5 Mbps 4 Km 3 Mbps 5 Km 2 Mbps NOTA: Distancias consideradas en un estado ideal de la red urbana

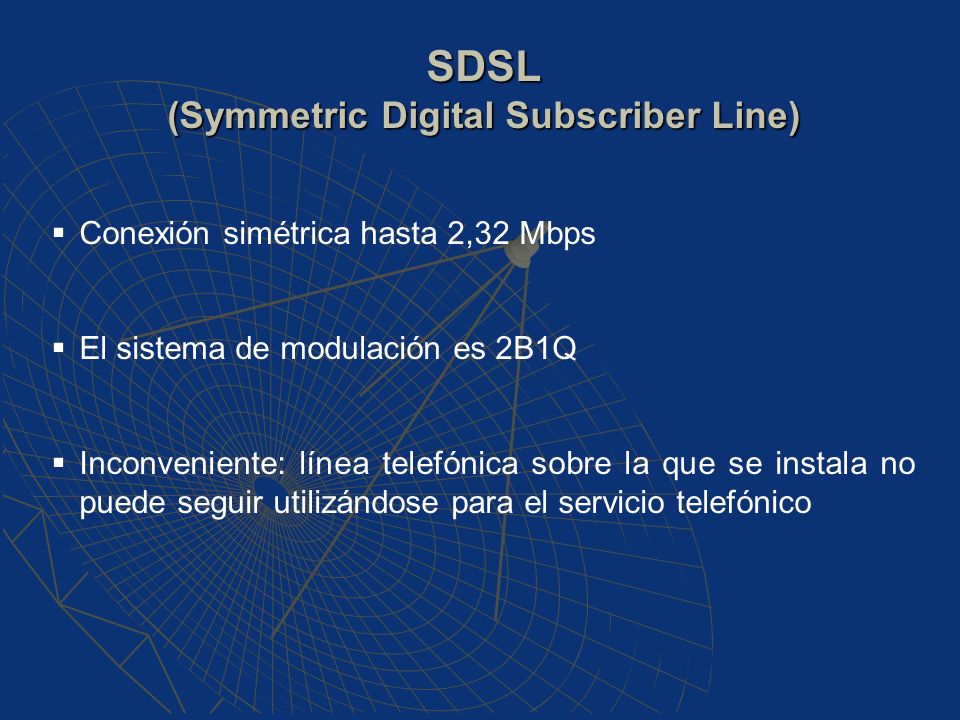

9 (Symmetric Digital Subscriber Line)
SDSL (Symmetric Digital Subscriber Line) Conexión simétrica hasta 2,32 Mbps El sistema de modulación es 2B1Q Inconveniente: línea telefónica sobre la que se instala no puede seguir utilizándose para el servicio telefónico

10 Velocidades máximas y distancias Distancia desde la central
SDSL Velocidades máximas y distancias Distancia desde la central Velocidad máxima 3 Km 1,5 Mbps 4 Km 1,1 Mbps 5 Km 784 Kbps 6 Km 416 Kbps 7 Km 160 Kbps NOTA: Distancias consideradas en un estado ideal de la red urbana

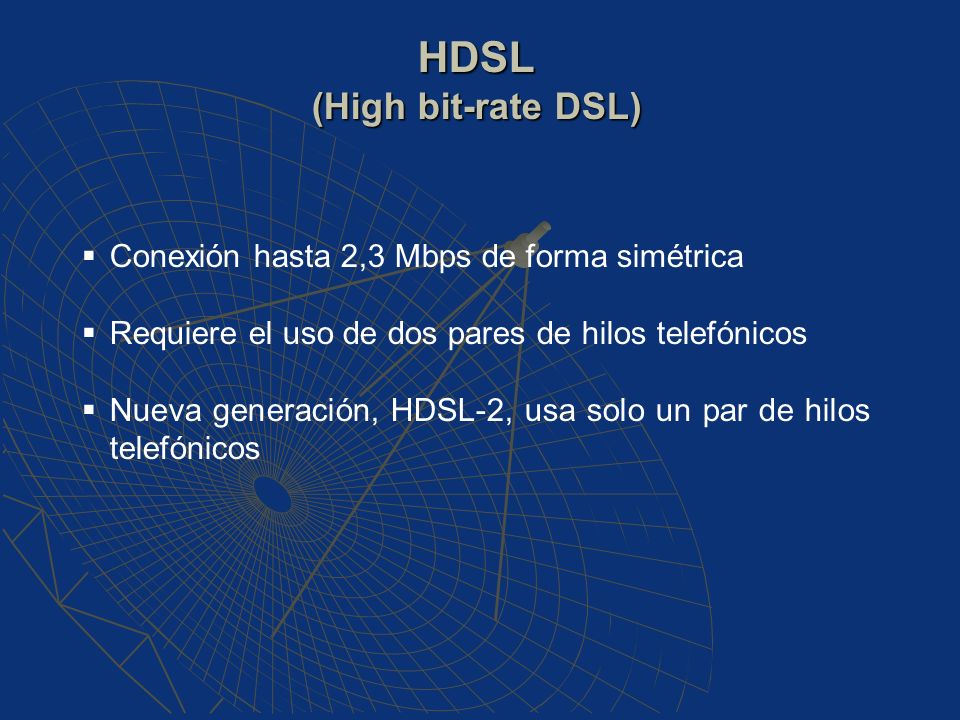

11 HDSL (High bit-rate DSL) Conexión hasta 2,3 Mbps de forma simétrica
Requiere el uso de dos pares de hilos telefónicos Nueva generación, HDSL-2, usa solo un par de hilos telefónicos

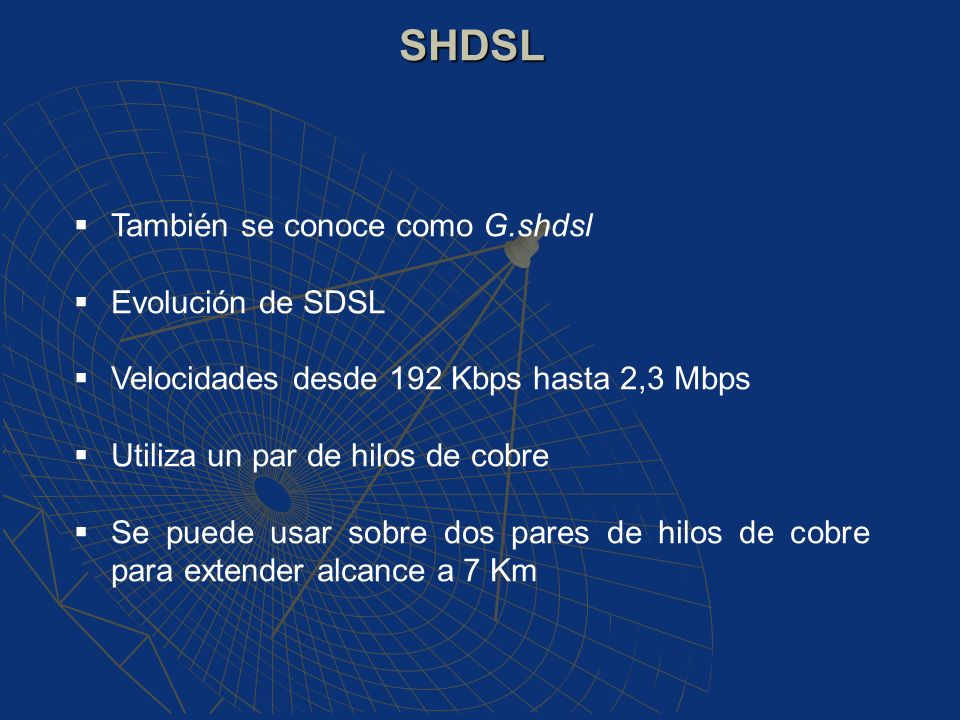

12 SHDSL También se conoce como G.shdsl Evolución de SDSL
Velocidades desde 192 Kbps hasta 2,3 Mbps Utiliza un par de hilos de cobre Se puede usar sobre dos pares de hilos de cobre para extender alcance a 7 Km

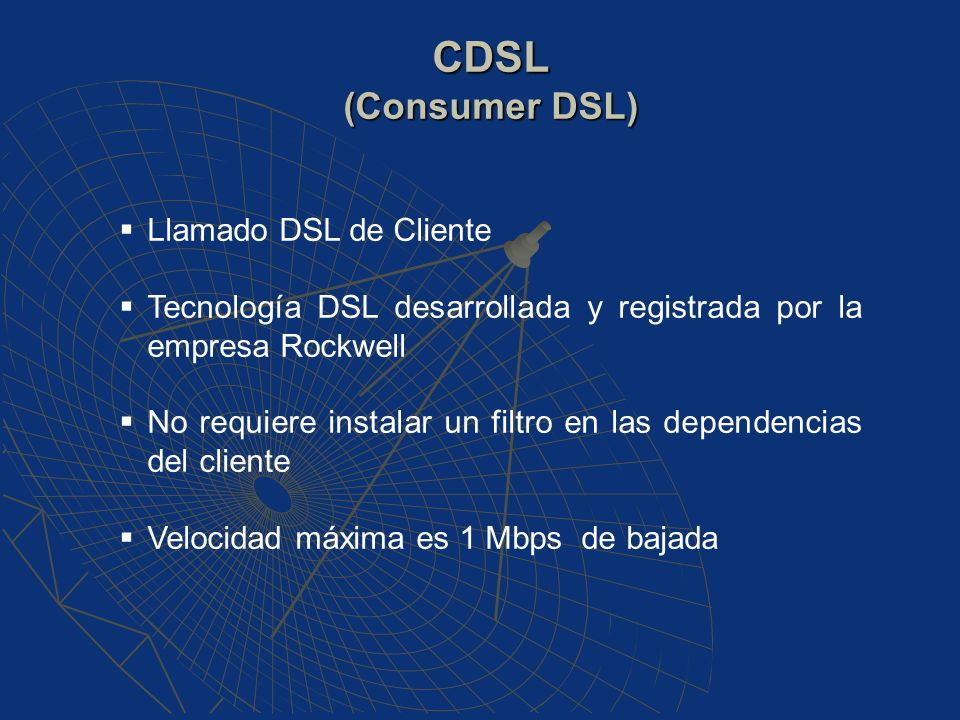

13 CDSL (Consumer DSL) Llamado DSL de Cliente
Tecnología DSL desarrollada y registrada por la empresa Rockwell No requiere instalar un filtro en las dependencias del cliente Velocidad máxima es 1 Mbps de bajada

14 G.Lite También conocido como DSL Lite
Velocidades hasta 1,5 Mbps en bajada y 512 Kbps en subida No requiere del uso de filtros (splitters) En la práctica, se instalan microfiltros en los aparatos telefónicos que comparten la línea para evitar interferencias

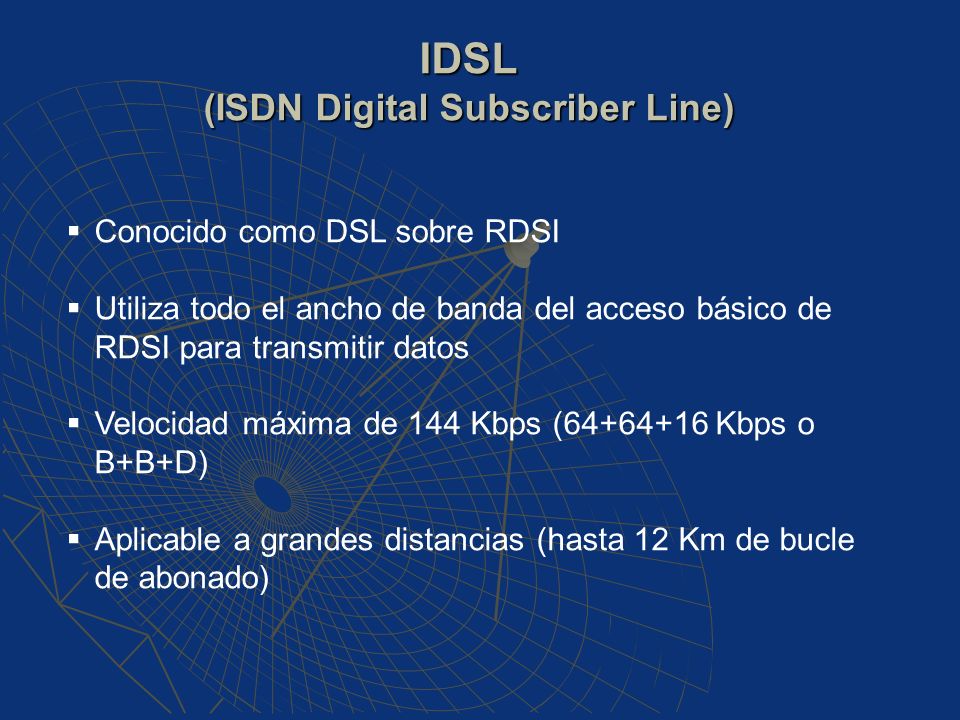

15 (ISDN Digital Subscriber Line)
IDSL (ISDN Digital Subscriber Line) Conocido como DSL sobre RDSI Utiliza todo el ancho de banda del acceso básico de RDSI para transmitir datos Velocidad máxima de 144 Kbps ( Kbps o B+B+D) Aplicable a grandes distancias (hasta 12 Km de bucle de abonado)

16 RADSL (Rate Adaptive DSL) DSL de Velocidad Adaptable
Tecnología desarrollada por la empresa Westell Incluye un software que adapta la velocidad de transmisión a la línea telefónica sobre la que se instala

17 (Multiple Virtual Line)
MVL (Multiple Virtual Line) Tecnología desarrollada por Paradyne Corporation El nombre hace referencia a su habilidad para compartir una línea con hasta ocho comunicaciones. Velocidad máxima de 768 Kbps (hasta 8 Km)

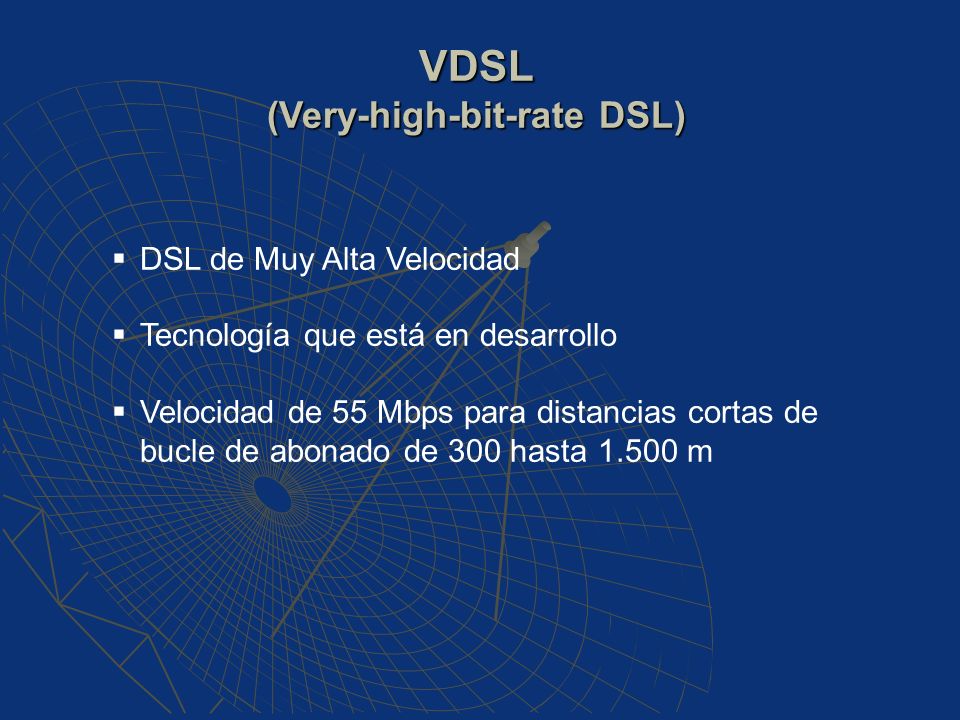

18 (Very-high-bit-rate DSL)
VDSL (Very-high-bit-rate DSL) DSL de Muy Alta Velocidad Tecnología que está en desarrollo Velocidad de 55 Mbps para distancias cortas de bucle de abonado de 300 hasta m

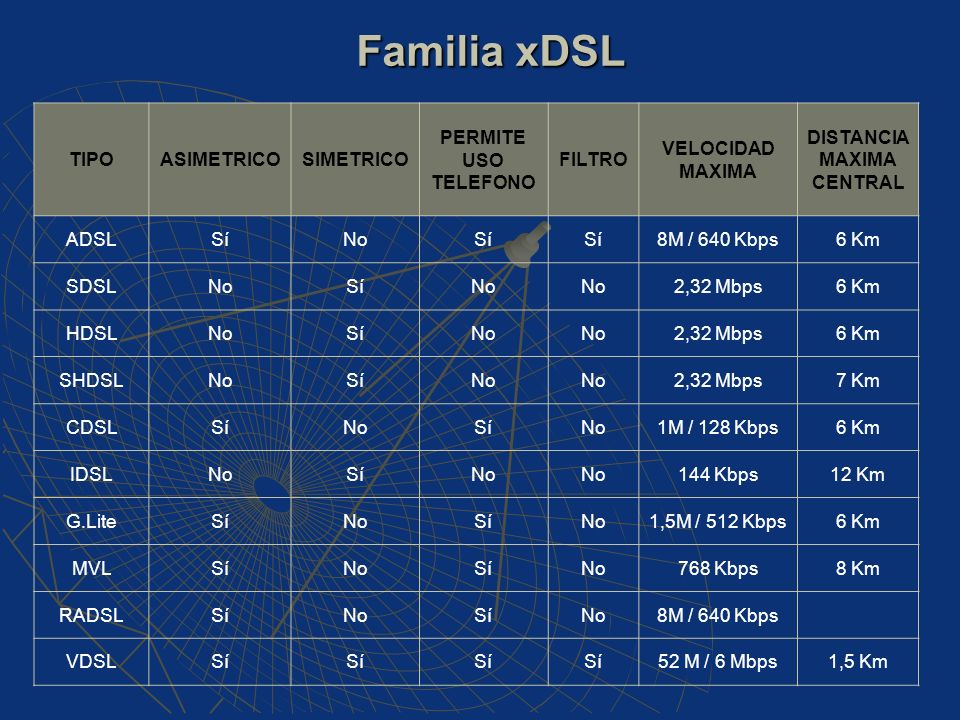

19 Familia xDSL TIPO ASIMETRICO SIMETRICO PERMITE USO TELEFONO FILTRO
VELOCIDAD MAXIMA DISTANCIA CENTRAL ADSL Sí No 8M / 640 Kbps 6 Km SDSL 2,32 Mbps HDSL SHDSL 7 Km CDSL 1M / 128 Kbps IDSL 144 Kbps 12 Km G.Lite 1,5M / 512 Kbps MVL 768 Kbps 8 Km RADSL VDSL 52 M / 6 Mbps 1,5 Km

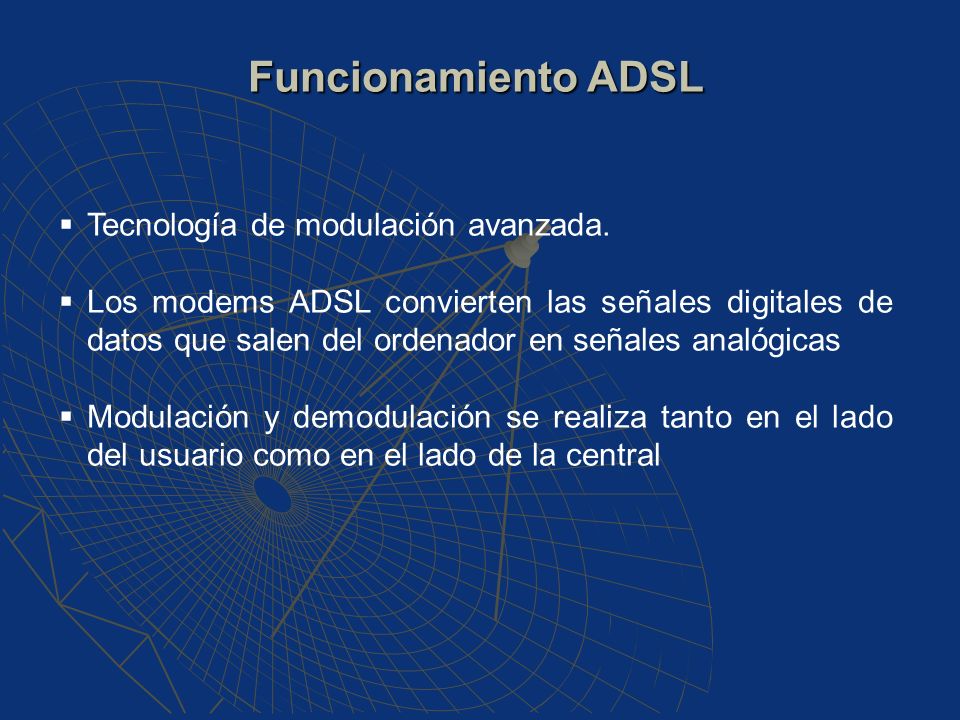

20 Funcionamiento ADSL Tecnología de modulación avanzada.
Los modems ADSL convierten las señales digitales de datos que salen del ordenador en señales analógicas Modulación y demodulación se realiza tanto en el lado del usuario como en el lado de la central

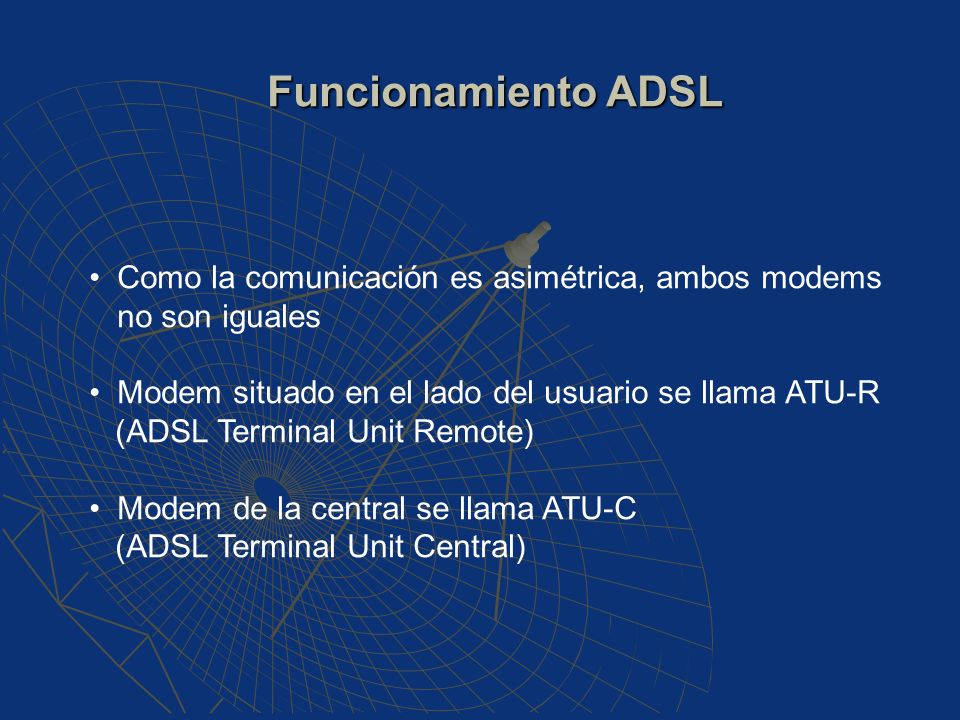

21 Funcionamiento ADSL Como la comunicación es asimétrica, ambos modems no son iguales Modem situado en el lado del usuario se llama ATU-R (ADSL Terminal Unit Remote) Modem de la central se llama ATU-C (ADSL Terminal Unit Central)

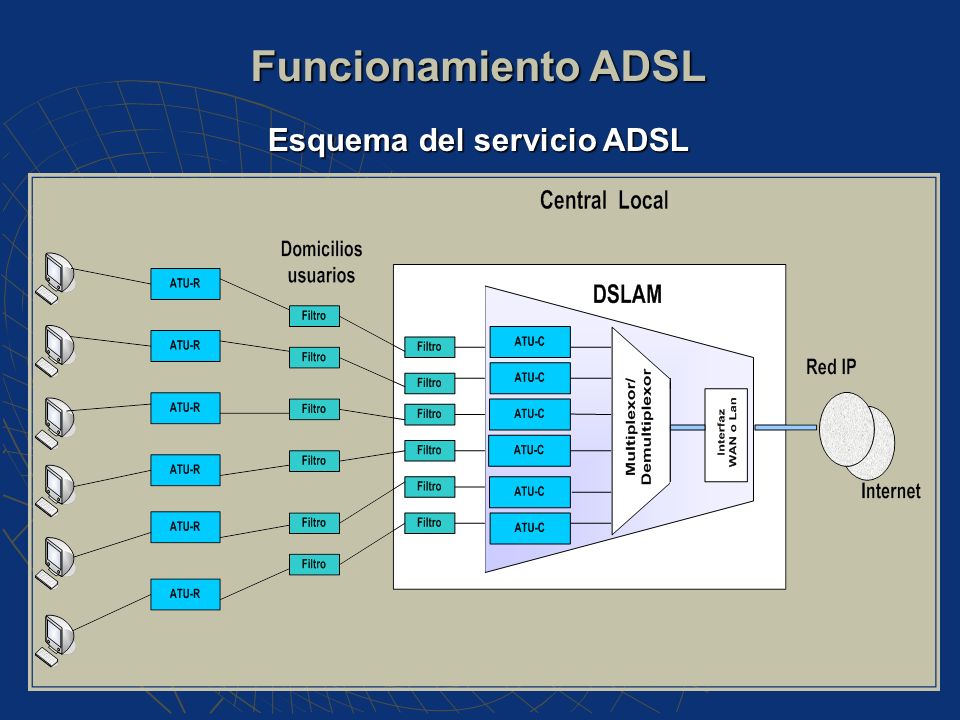

22 Esquema del servicio ADSL
Funcionamiento ADSL Esquema del servicio ADSL

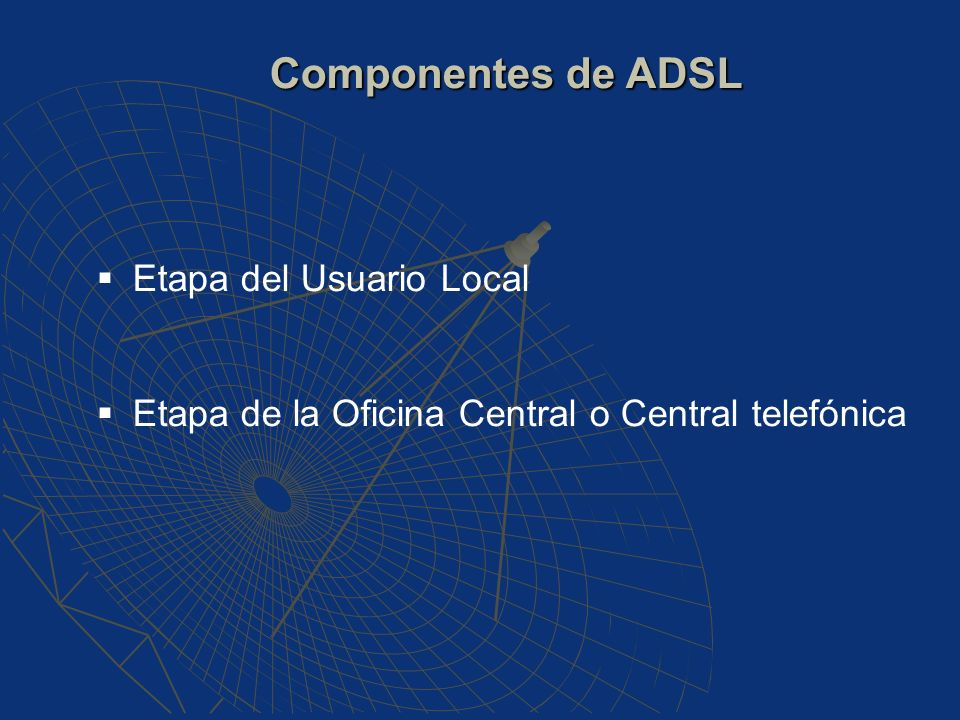

23 Componentes de ADSL Etapa del Usuario Local
Etapa de la Oficina Central o Central telefónica

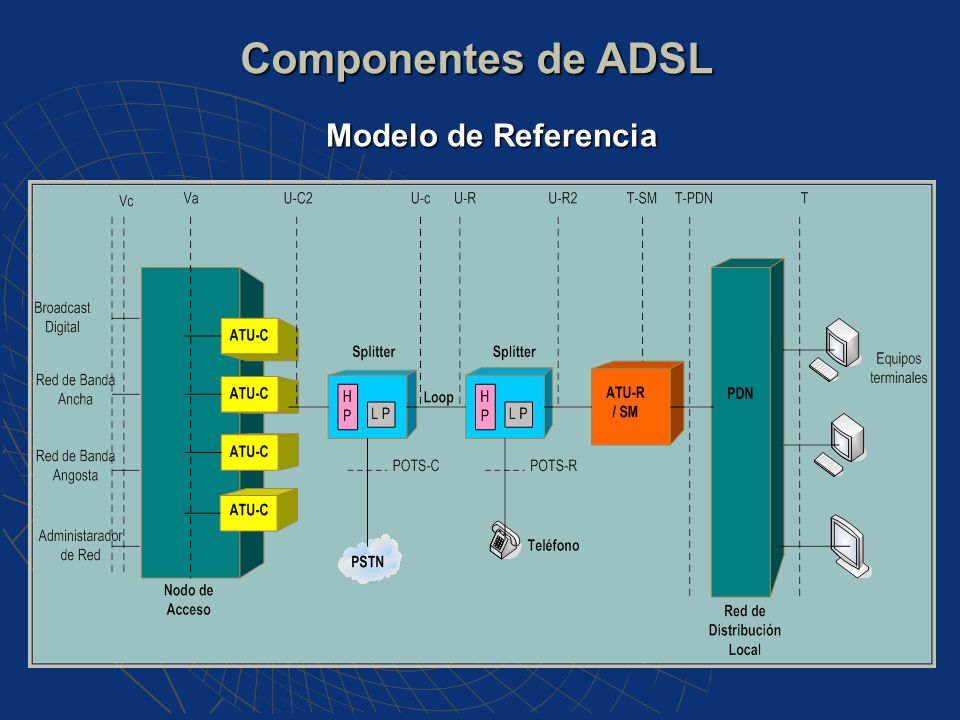

24 Componentes de ADSL Modelo de Referencia

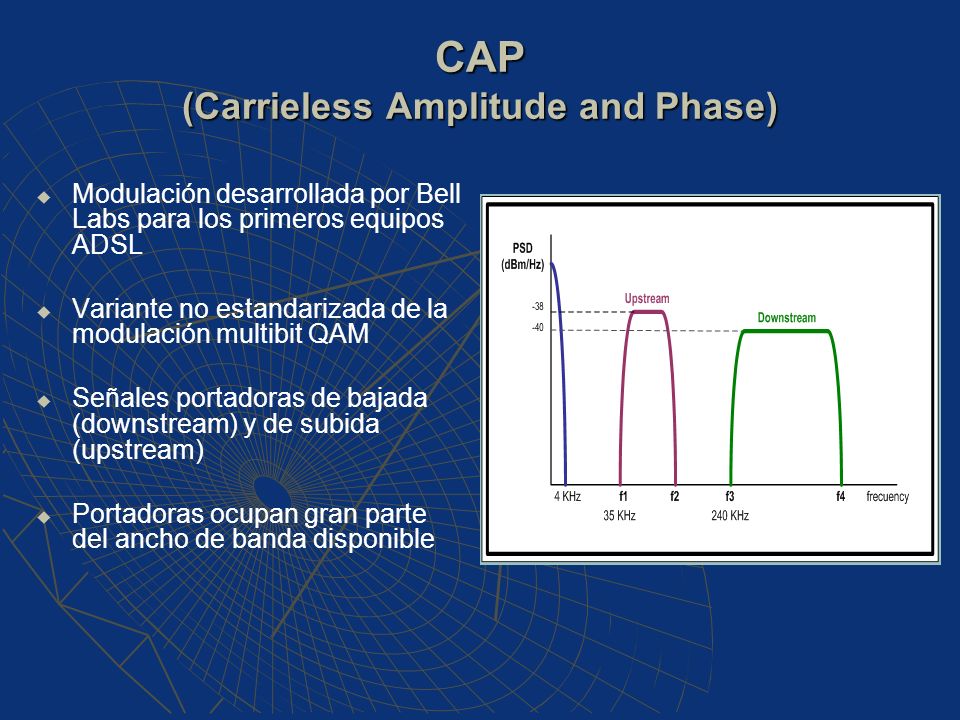

25 CAP (Carrieless Amplitude and Phase)
Modulación desarrollada por Bell Labs para los primeros equipos ADSL Variante no estandarizada de la modulación multibit QAM Señales portadoras de bajada (downstream) y de subida (upstream) Portadoras ocupan gran parte del ancho de banda disponible

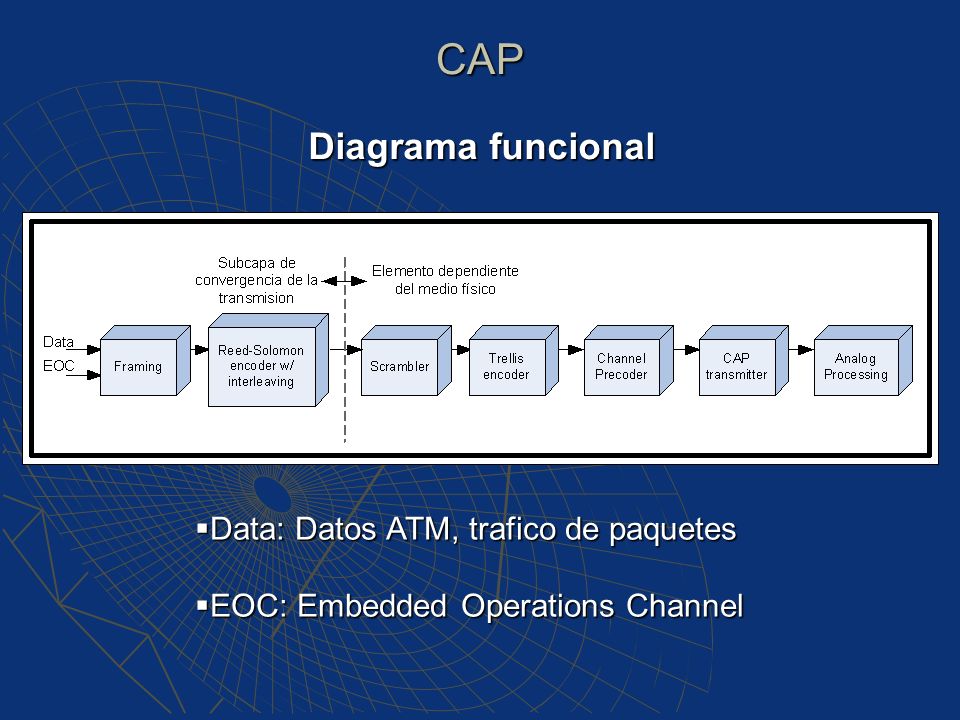

26 CAP Diagrama funcional Data: Datos ATM, trafico de paquetes
EOC: Embedded Operations Channel

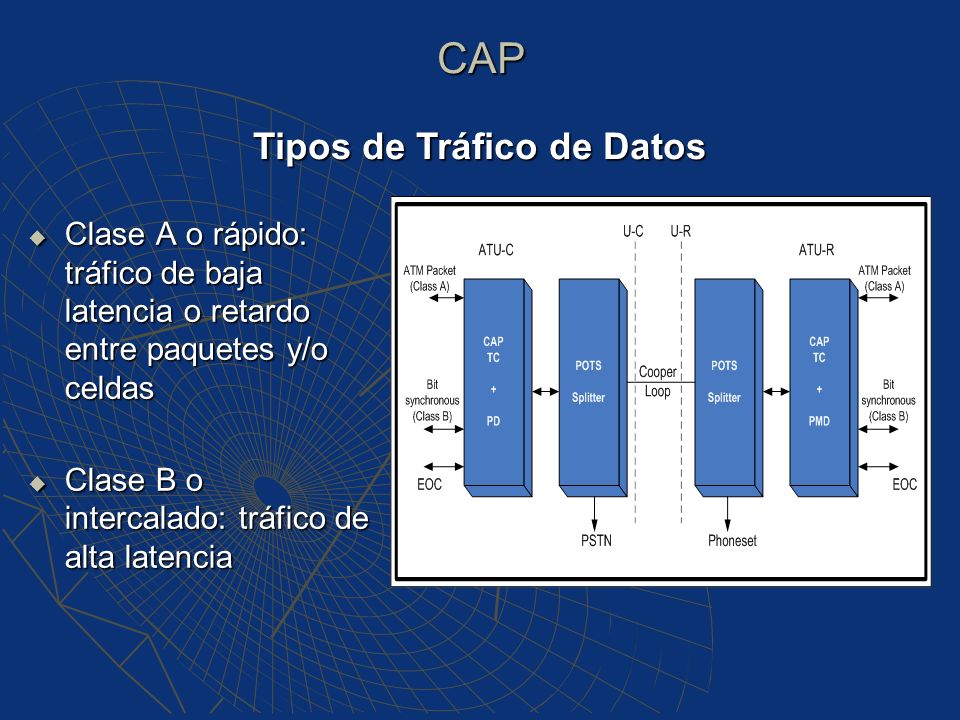

27 Tipos de Tráfico de Datos
CAP Tipos de Tráfico de Datos Clase A o rápido: tráfico de baja latencia o retardo entre paquetes y/o celdas Clase B o intercalado: tráfico de alta latencia

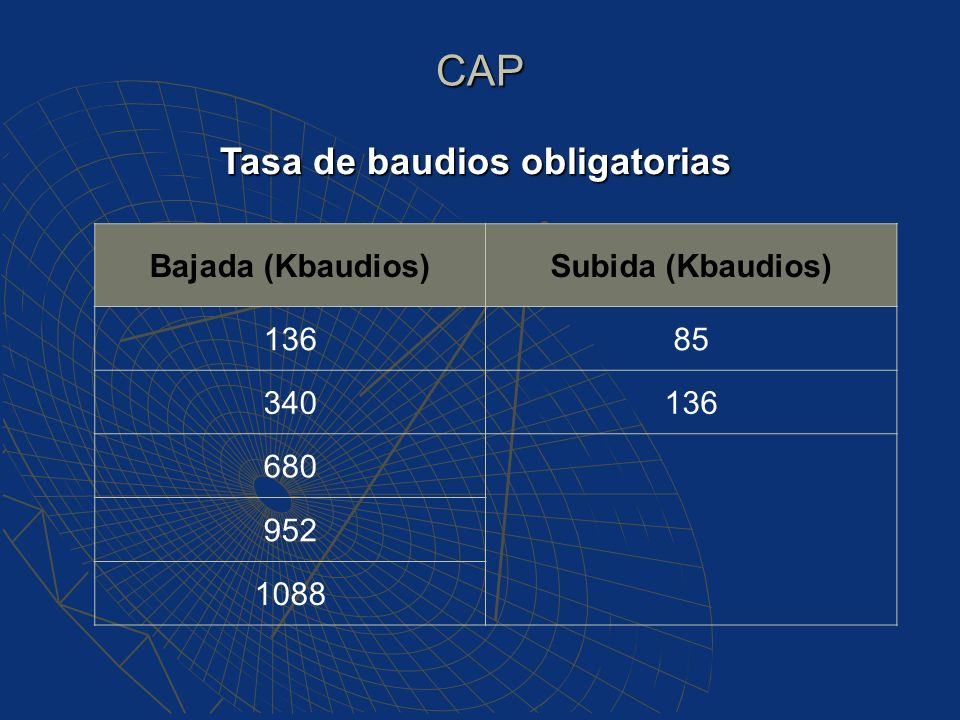

28 Tasa de baudios obligatorias
CAP Tasa de baudios obligatorias Bajada (Kbaudios) Subida (Kbaudios) 136 85 340 680 952 1088

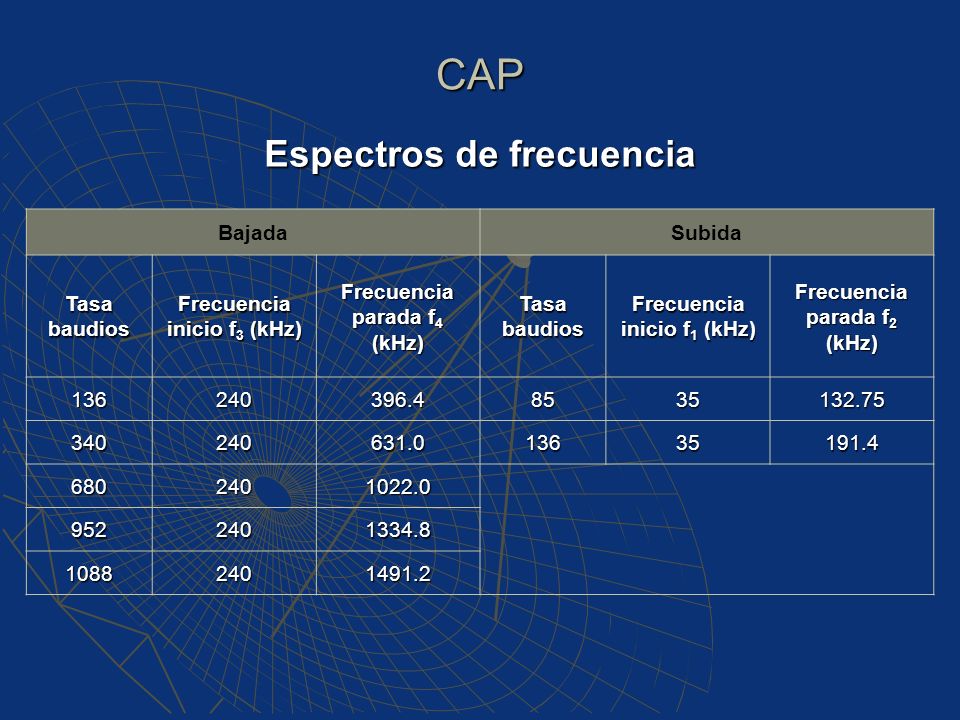

29 CAP Espectros de frecuencia Bajada Subida Tasa baudios
Frecuencia inicio f3 (kHz) Frecuencia parada f4 (kHz) Frecuencia inicio f1 (kHz) Frecuencia parada f2 (kHz) 136 240 396.4 85 35 132.75 340 631.0 191.4 680 1022.0 952 1334.8 1088 1491.2

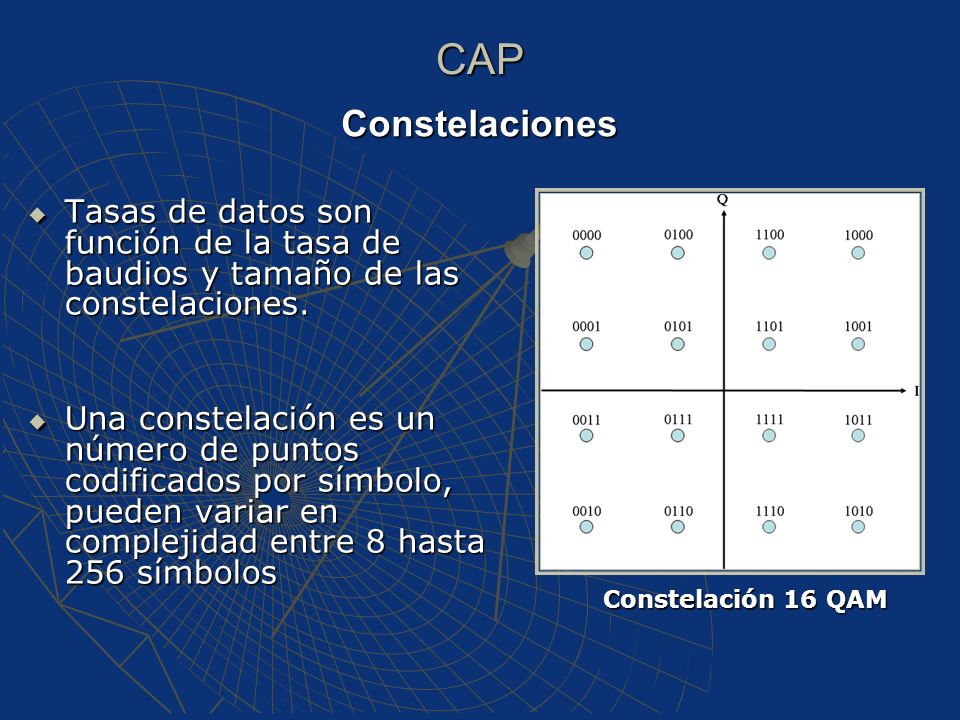

30 CAP Constelaciones Tasas de datos son función de la tasa de baudios y tamaño de las constelaciones. Una constelación es un número de puntos codificados por símbolo, pueden variar en complejidad entre 8 hasta 256 símbolos Constelación 16 QAM

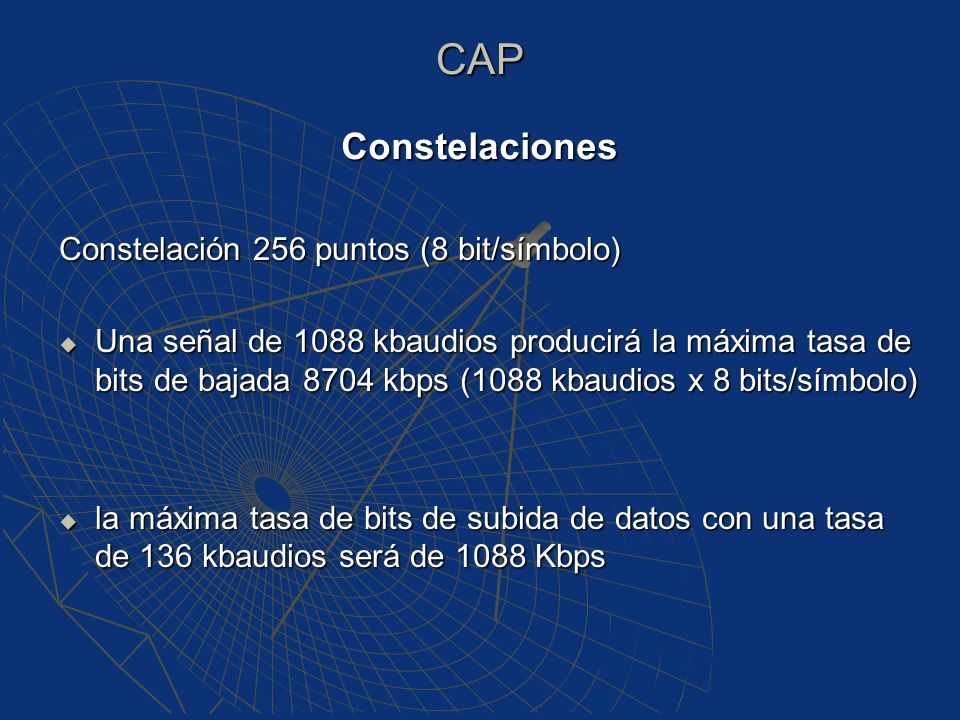

31 CAP Constelaciones Constelación 256 puntos (8 bit/símbolo)
Una señal de 1088 kbaudios producirá la máxima tasa de bits de bajada 8704 kbps (1088 kbaudios x 8 bits/símbolo) la máxima tasa de bits de subida de datos con una tasa de 136 kbaudios será de 1088 Kbps

32 CAP Codificación Trellis
Método para incrementar la resistencia de la señal transmitida contra el ruido que se encuentra cuando viaja sobre la línea de cobre

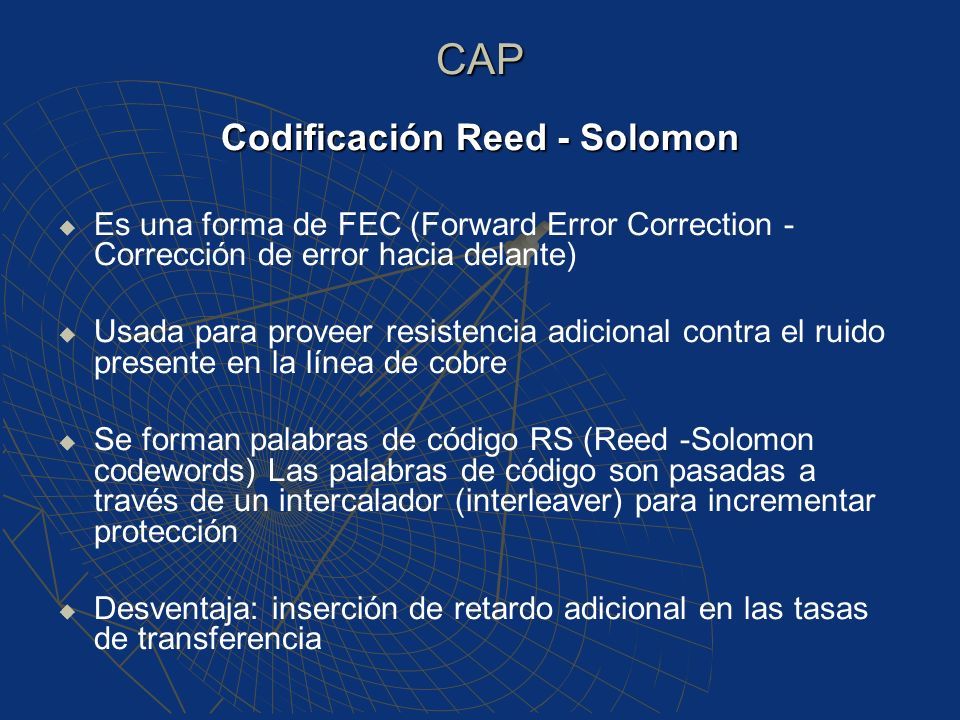

33 Codificación Reed - Solomon
CAP Codificación Reed - Solomon Es una forma de FEC (Forward Error Correction - Corrección de error hacia delante) Usada para proveer resistencia adicional contra el ruido presente en la línea de cobre Se forman palabras de código RS (Reed -Solomon codewords) Las palabras de código son pasadas a través de un intercalador (interleaver) para incrementar protección Desventaja: inserción de retardo adicional en las tasas de transferencia

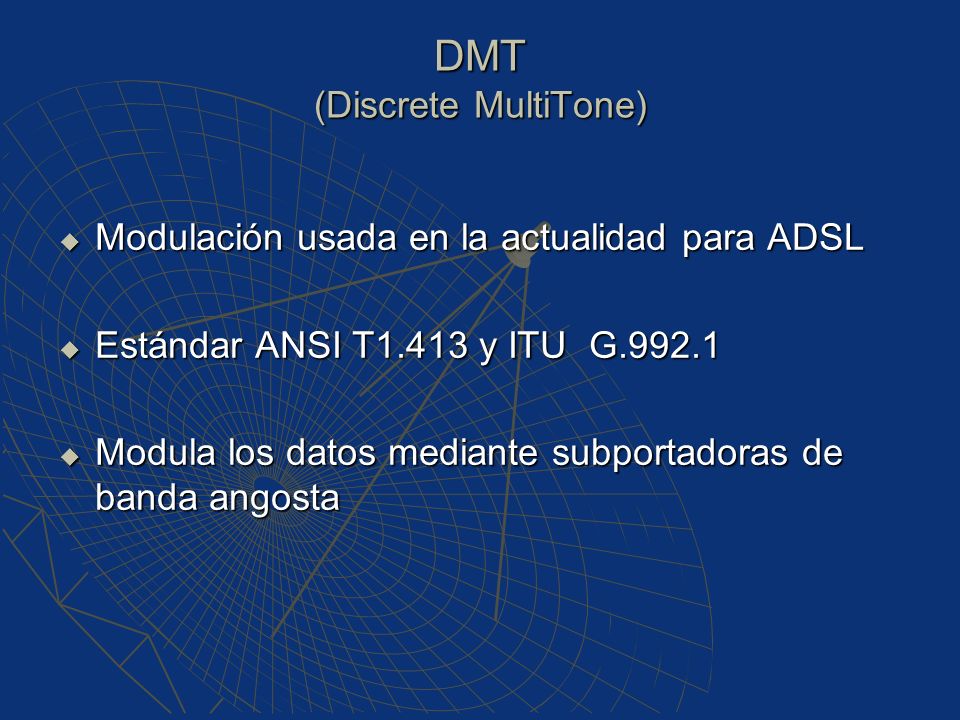

34 DMT (Discrete MultiTone)
Modulación usada en la actualidad para ADSL Estándar ANSI T1.413 y ITU G.992.1 Modula los datos mediante subportadoras de banda angosta

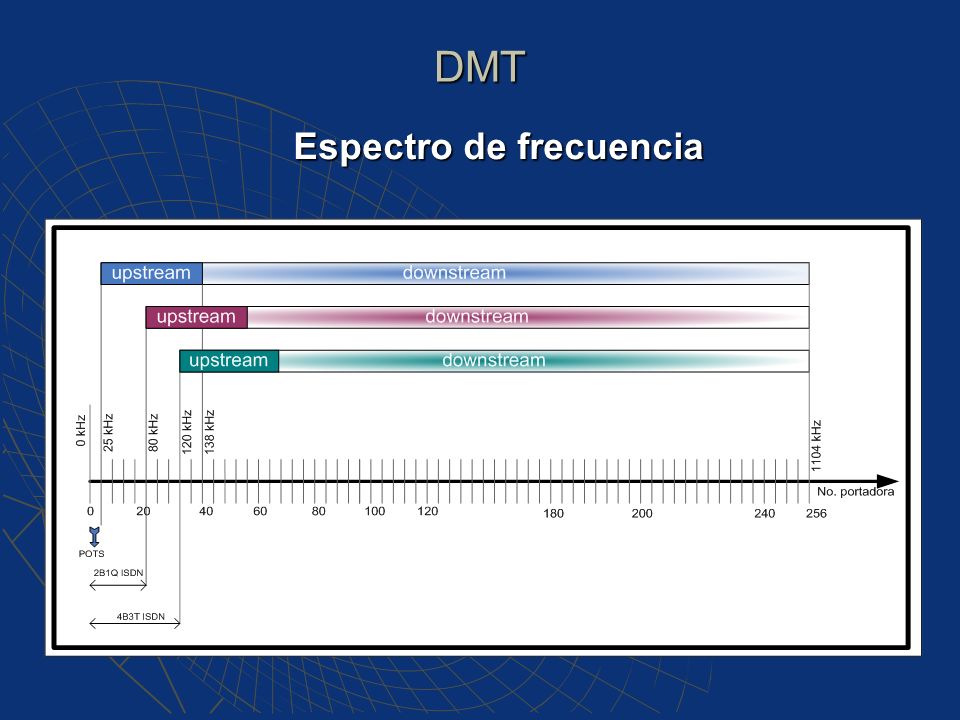

35 DMT Espectro de frecuencia

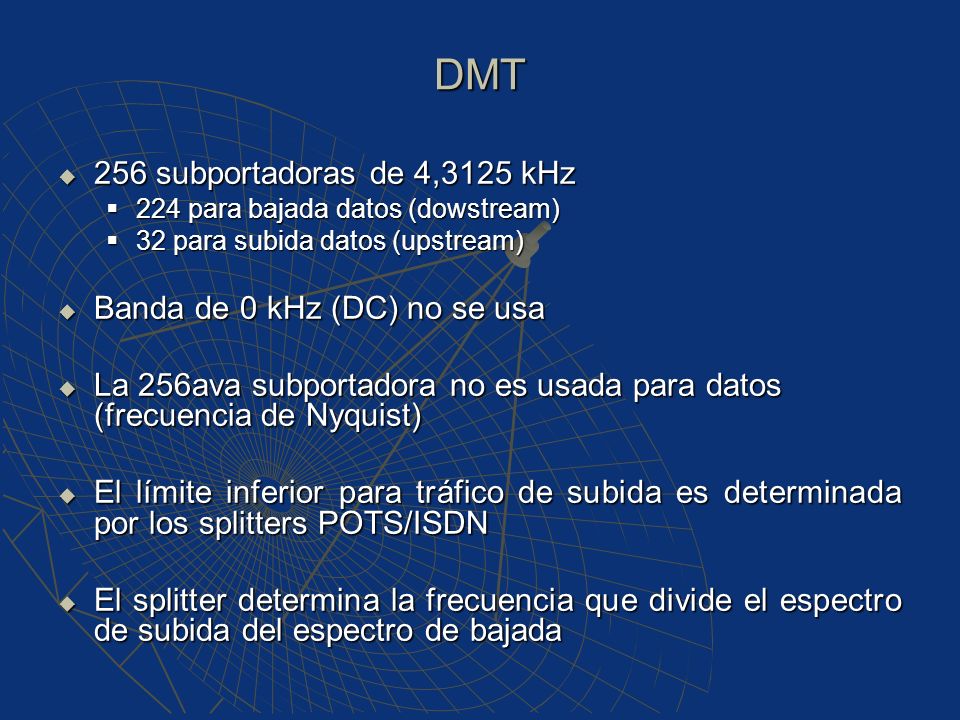

36 DMT 256 subportadoras de 4,3125 kHz Banda de 0 kHz (DC) no se usa
224 para bajada datos (dowstream) 32 para subida datos (upstream) Banda de 0 kHz (DC) no se usa La 256ava subportadora no es usada para datos (frecuencia de Nyquist) El límite inferior para tráfico de subida es determinada por los splitters POTS/ISDN El splitter determina la frecuencia que divide el espectro de subida del espectro de bajada

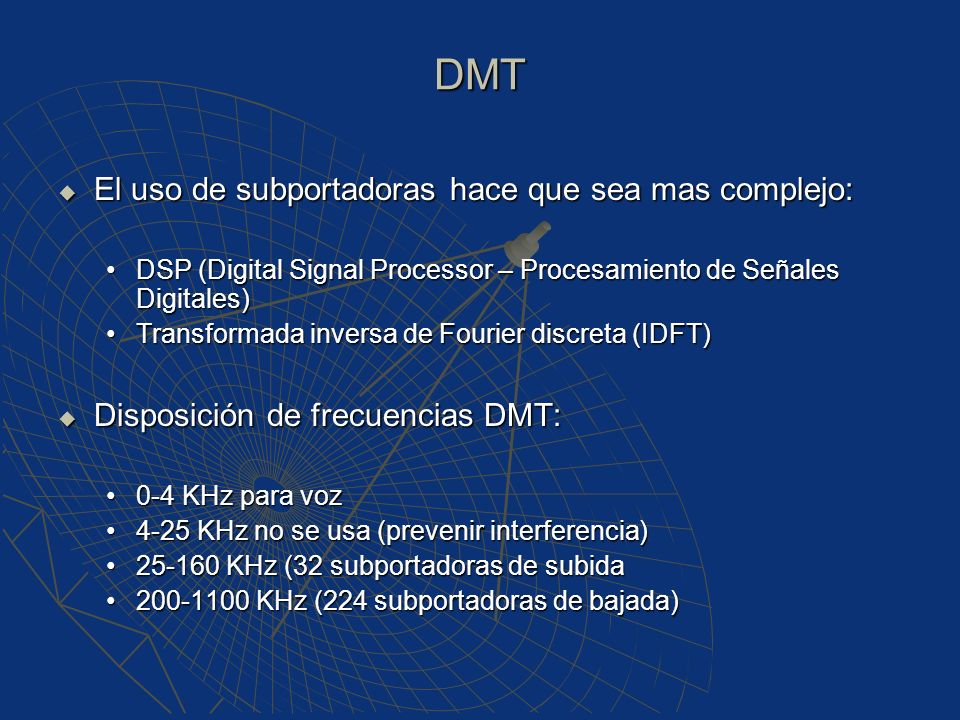

37 DMT El uso de subportadoras hace que sea mas complejo:
DSP (Digital Signal Processor – Procesamiento de Señales Digitales) Transformada inversa de Fourier discreta (IDFT) Disposición de frecuencias DMT: 0-4 KHz para voz 4-25 KHz no se usa (prevenir interferencia) KHz (32 subportadoras de subida KHz (224 subportadoras de bajada)

38 DMT Operación DMT STM (Synchronous Transfer Mode) ATM (Aynchronous Transfer Mode)

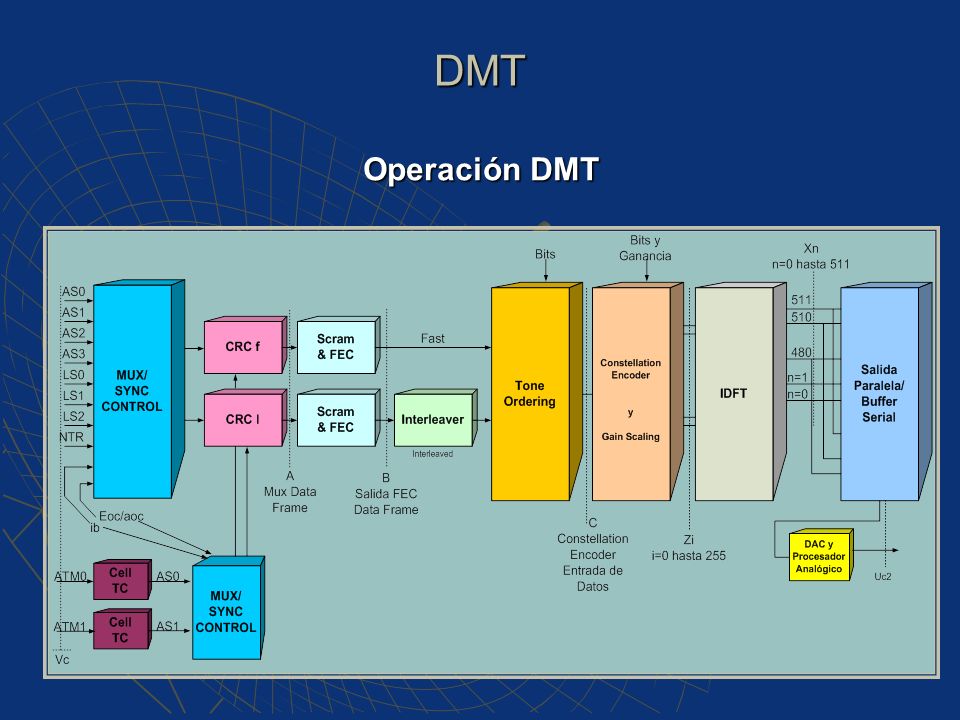

39 DMT Operación DMT

40 Comparación CAP y DMT Cual de las dos modulaciones es mas susceptible a interferencias Cual modulación produce mas interferencia Cual de las dos modulaciones consume mayor potencia

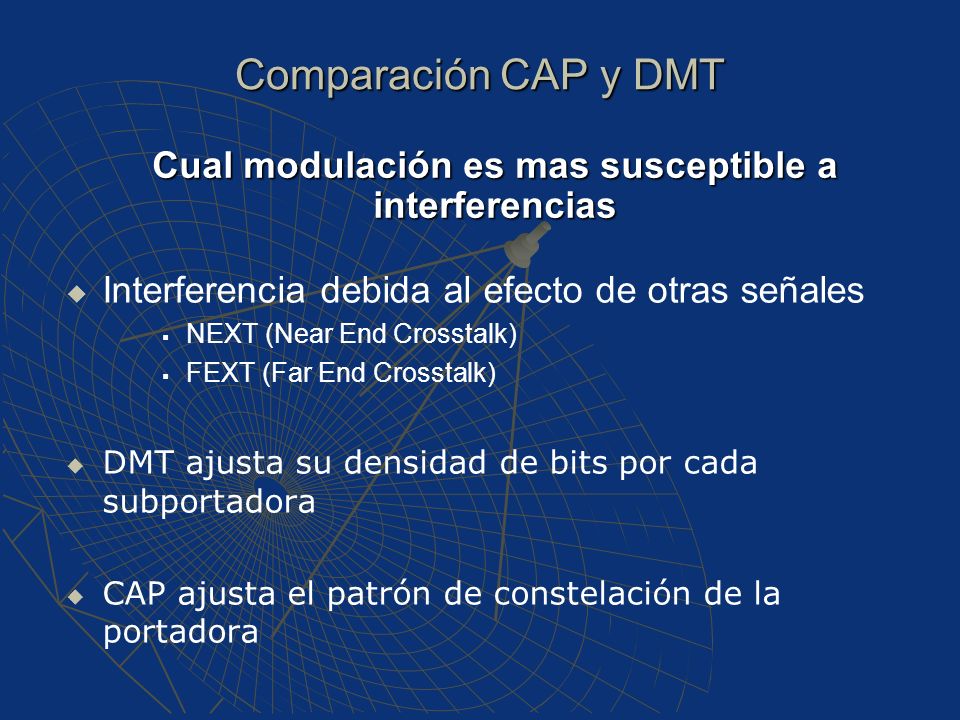

41 Cual modulación es mas susceptible a interferencias
Comparación CAP y DMT Cual modulación es mas susceptible a interferencias Interferencia debida al efecto de otras señales NEXT (Near End Crosstalk) FEXT (Far End Crosstalk) DMT ajusta su densidad de bits por cada subportadora CAP ajusta el patrón de constelación de la portadora

42 Cual modulación produce mas interferencia
Comparacion CAP y DMT Cual modulación produce mas interferencia DMT: el uso de subportadoras permite enviar menos potencia a una frecuencia dada CAP: requiere una mayor potencia de señal para una tasa dada de datos y por ende introduce mayor interferencia.

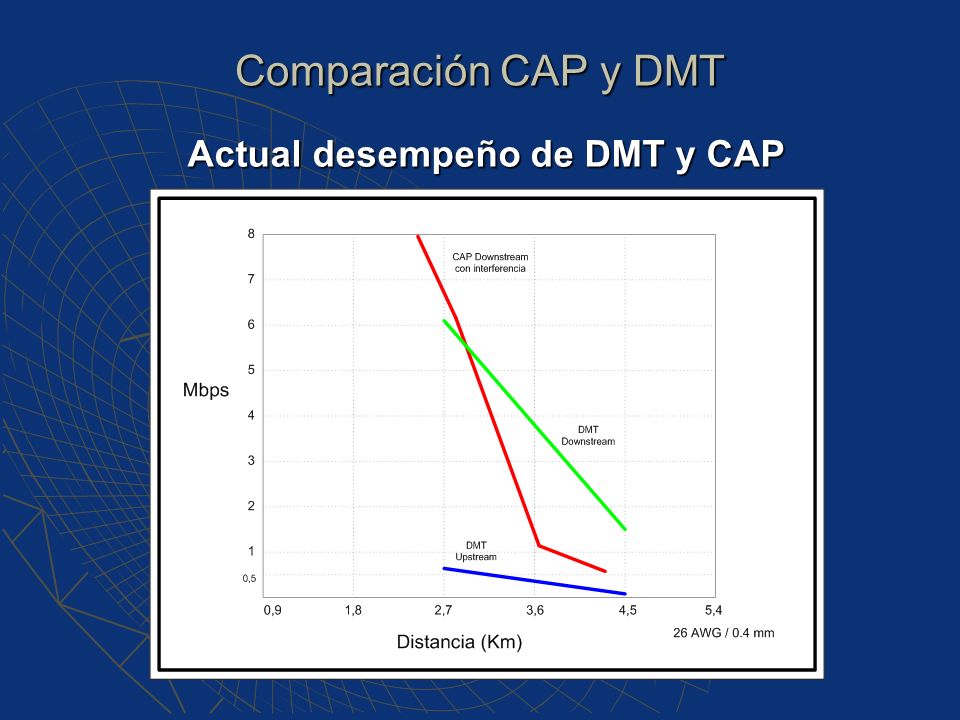

43 Comparación CAP y DMT Actual desempeño de DMT y CAP

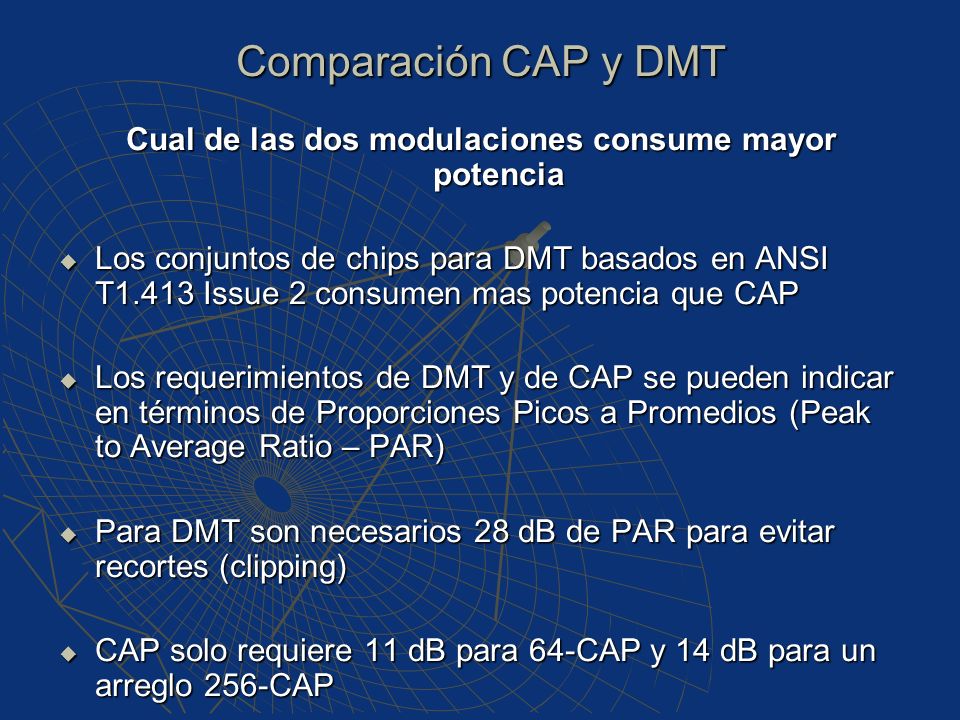

44 Cual de las dos modulaciones consume mayor potencia
Comparación CAP y DMT Cual de las dos modulaciones consume mayor potencia Los conjuntos de chips para DMT basados en ANSI T1.413 Issue 2 consumen mas potencia que CAP Los requerimientos de DMT y de CAP se pueden indicar en términos de Proporciones Picos a Promedios (Peak to Average Ratio – PAR) Para DMT son necesarios 28 dB de PAR para evitar recortes (clipping) CAP solo requiere 11 dB para 64-CAP y 14 dB para un arreglo 256-CAP

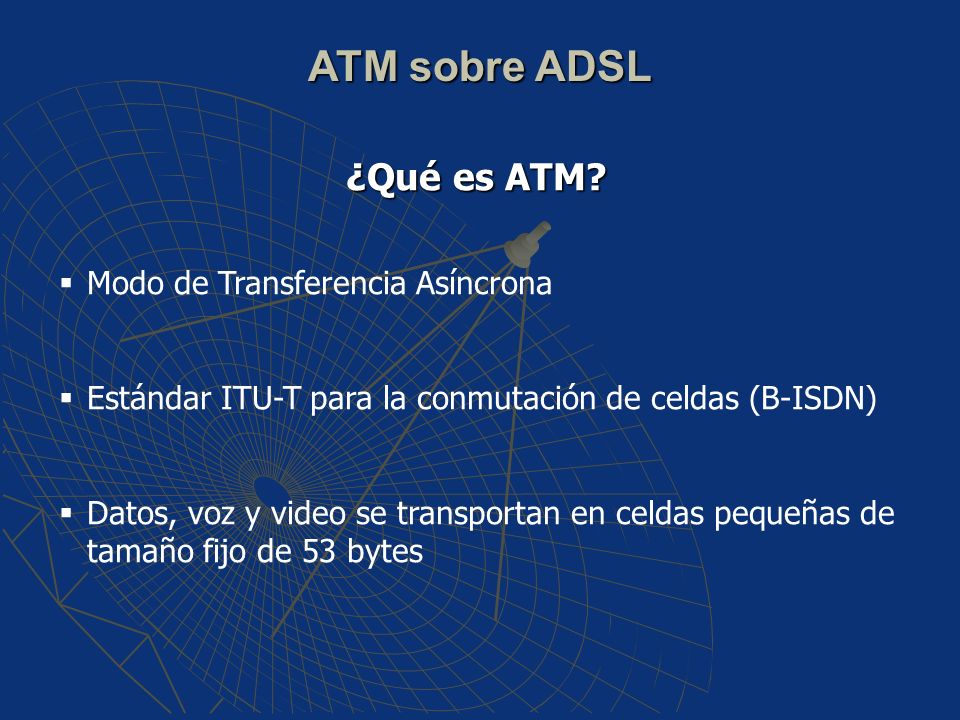

45 ATM sobre ADSL ¿Qué es ATM? Modo de Transferencia Asíncrona
Estándar ITU-T para la conmutación de celdas (B-ISDN) Datos, voz y video se transportan en celdas pequeñas de tamaño fijo de 53 bytes

46 Esquema de red privada y red pública ATM
ATM sobre ADSL Esquema de red privada y red pública ATM

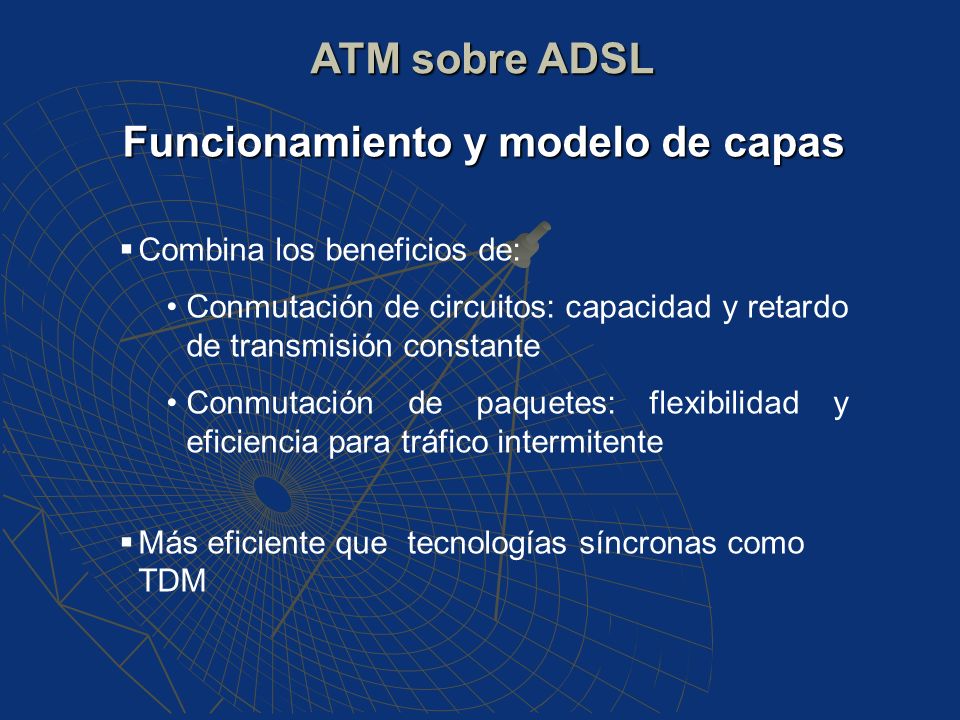

47 Funcionamiento y modelo de capas
ATM sobre ADSL Funcionamiento y modelo de capas Combina los beneficios de: Conmutación de circuitos: capacidad y retardo de transmisión constante Conmutación de paquetes: flexibilidad y eficiencia para tráfico intermitente Más eficiente que tecnologías síncronas como TDM

48 Longitud del campo en bytes
ATM sobre ADSL Formato Básico de la celda ATM Encabezado Carga útil Longitud del campo en bytes 5 48

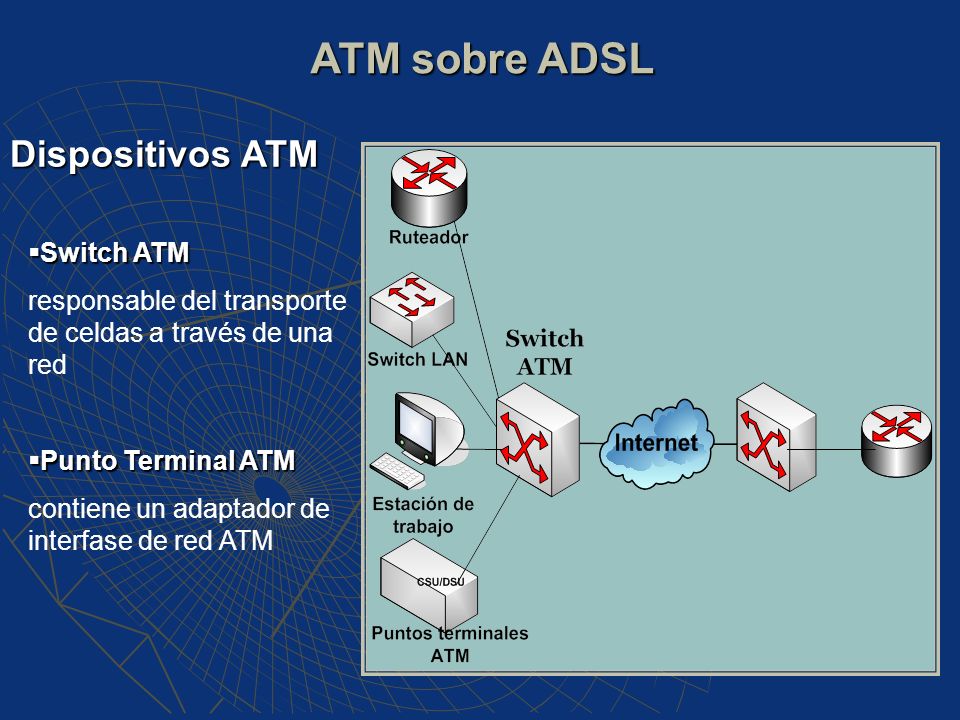

49 ATM sobre ADSL Dispositivos ATM Switch ATM
responsable del transporte de celdas a través de una red Punto Terminal ATM contiene un adaptador de interfase de red ATM

50 ATM sobre ADSL Interfases de red ATM Interfase Usuario–Red (UNI)
Interfase Nodo–Red (NNI)

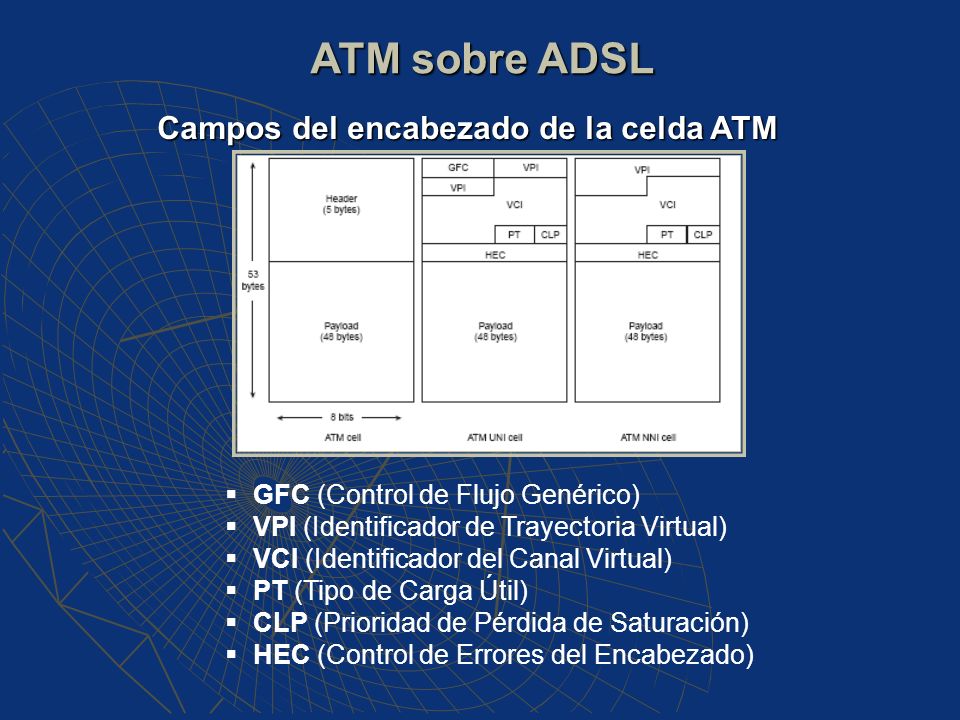

51 ATM sobre ADSL Campos del encabezado de la celda ATM
GFC (Control de Flujo Genérico) VPI (Identificador de Trayectoria Virtual) VCI (Identificador del Canal Virtual) PT (Tipo de Carga Útil) CLP (Prioridad de Pérdida de Saturación) HEC (Control de Errores del Encabezado)

52 Modelo de Referencia ATM
ATM sobre ADSL Modelo de Referencia ATM Capa Física Fibra, pares de cobre (ADSL), SONET/SDH (OC3/STM-1), PDH (E3, DS3), IMA, E1 Capa ATM Multiplexación celdas, control flujo y errores, UNI o NNI Capa de Adaptación de ATM (AAL) Reemsamble y segmentacion datos capas superiores en celdas tamaño fijo, calidad servicio QoS AAL1-5

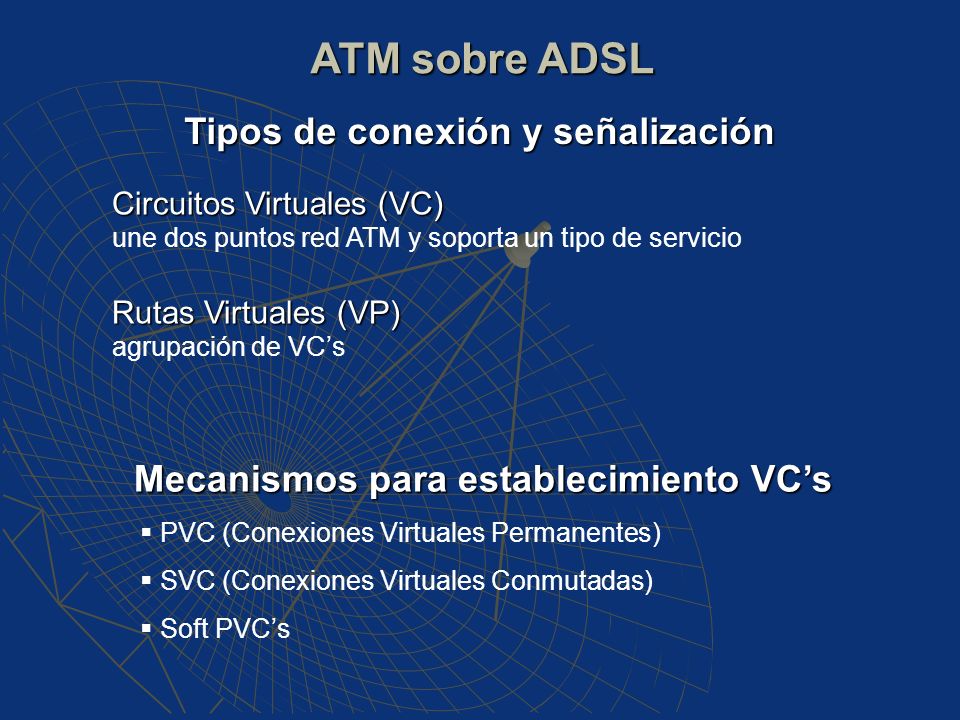

53 Tipos de conexión y señalización Mecanismos para establecimiento VC’s
ATM sobre ADSL Tipos de conexión y señalización Circuitos Virtuales (VC) une dos puntos red ATM y soporta un tipo de servicio Rutas Virtuales (VP) agrupación de VC’s Mecanismos para establecimiento VC’s PVC (Conexiones Virtuales Permanentes) SVC (Conexiones Virtuales Conmutadas) Soft PVC’s

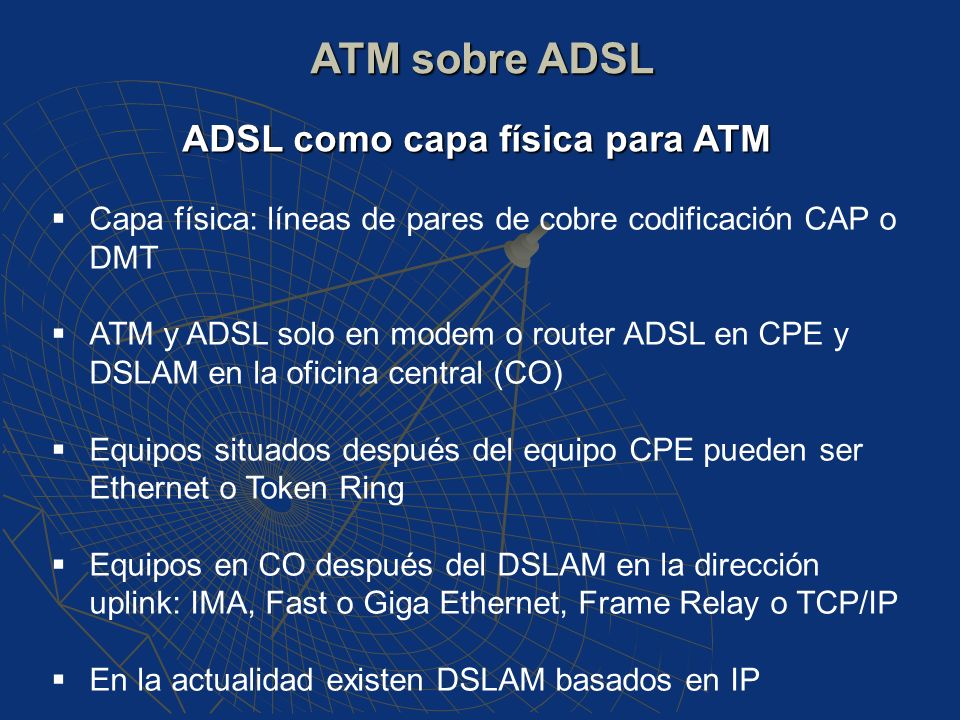

54 ADSL como capa física para ATM
ATM sobre ADSL ADSL como capa física para ATM Capa física: líneas de pares de cobre codificación CAP o DMT ATM y ADSL solo en modem o router ADSL en CPE y DSLAM en la oficina central (CO) Equipos situados después del equipo CPE pueden ser Ethernet o Token Ring Equipos en CO después del DSLAM en la dirección uplink: IMA, Fast o Giga Ethernet, Frame Relay o TCP/IP En la actualidad existen DSLAM basados en IP

55 ADSL como capa física para ATM
ATM sobre ADSL ADSL como capa física para ATM

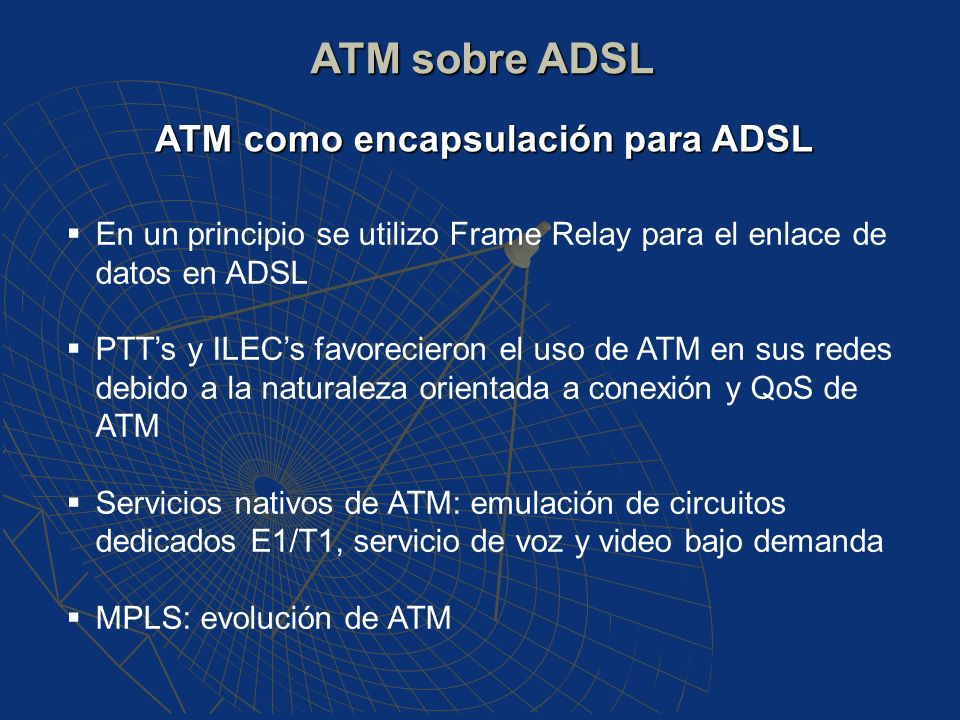

56 ATM como encapsulación para ADSL
ATM sobre ADSL ATM como encapsulación para ADSL En un principio se utilizo Frame Relay para el enlace de datos en ADSL PTT’s y ILEC’s favorecieron el uso de ATM en sus redes debido a la naturaleza orientada a conexión y QoS de ATM Servicios nativos de ATM: emulación de circuitos dedicados E1/T1, servicio de voz y video bajo demanda MPLS: evolución de ATM

57 Cable Submarino Panamericano
Función: unir y facilitar las telecomunicaciones del área del Pacífico Conectividad subregional e internacional a los países de Panamá, Venezuela, Colombia, Ecuador, Perú y Chile Configuración del cable panamericano Dominio del Caribe Dominio del Pacifico

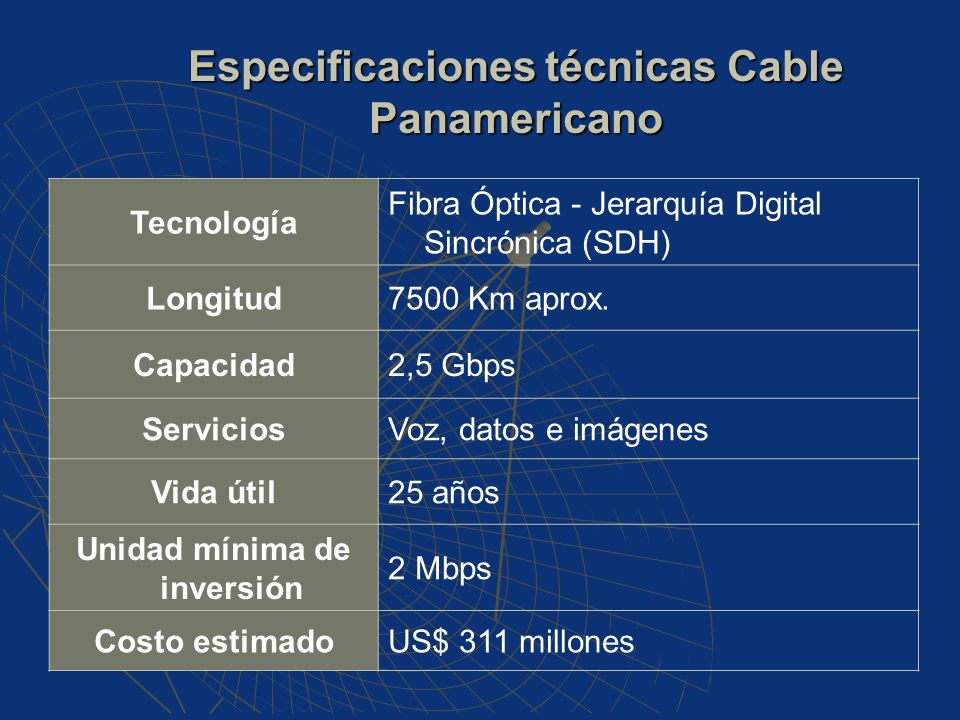

58 Especificaciones técnicas Cable Panamericano
Tecnología Fibra Óptica - Jerarquía Digital Sincrónica (SDH) Longitud 7500 Km aprox. Capacidad 2,5 Gbps Servicios Voz, datos e imágenes Vida útil 25 años Unidad mínima de inversión 2 Mbps Costo estimado US$ 311 millones

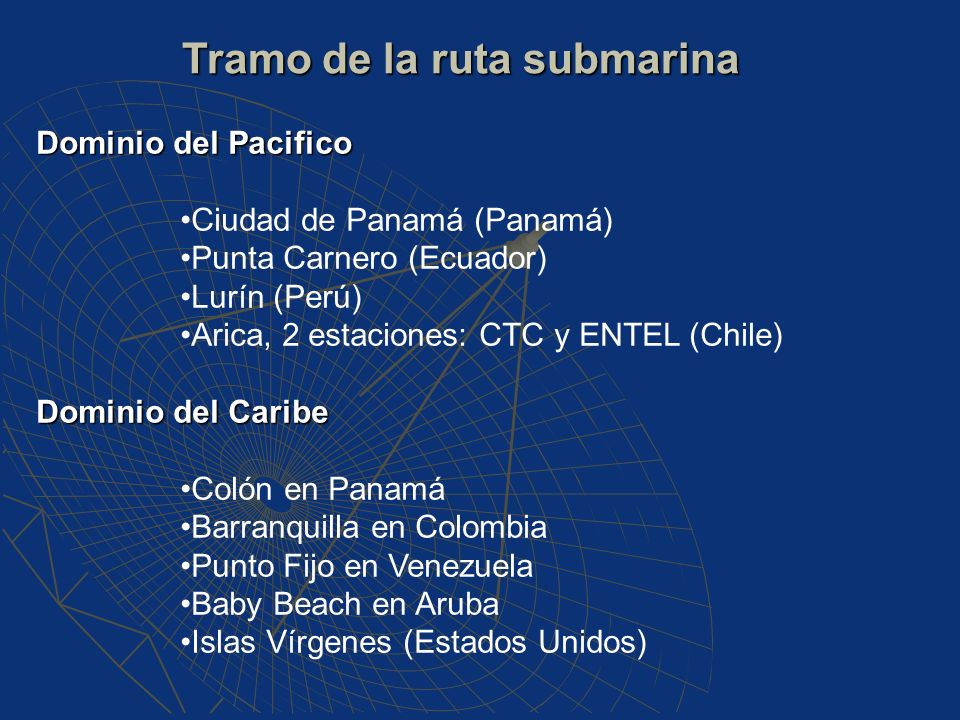

59 Tramo de la ruta submarina
Dominio del Pacifico Ciudad de Panamá (Panamá) Punta Carnero (Ecuador) Lurín (Perú) Arica, 2 estaciones: CTC y ENTEL (Chile) Dominio del Caribe Colón en Panamá Barranquilla en Colombia Punto Fijo en Venezuela Baby Beach en Aruba Islas Vírgenes (Estados Unidos)

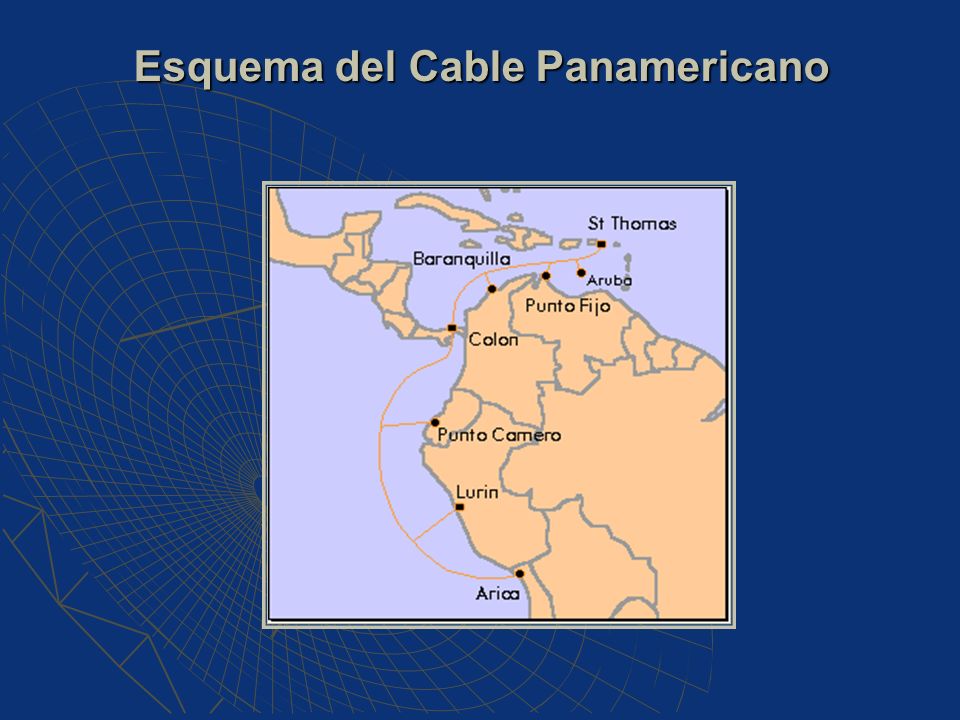

60 Esquema del Cable Panamericano

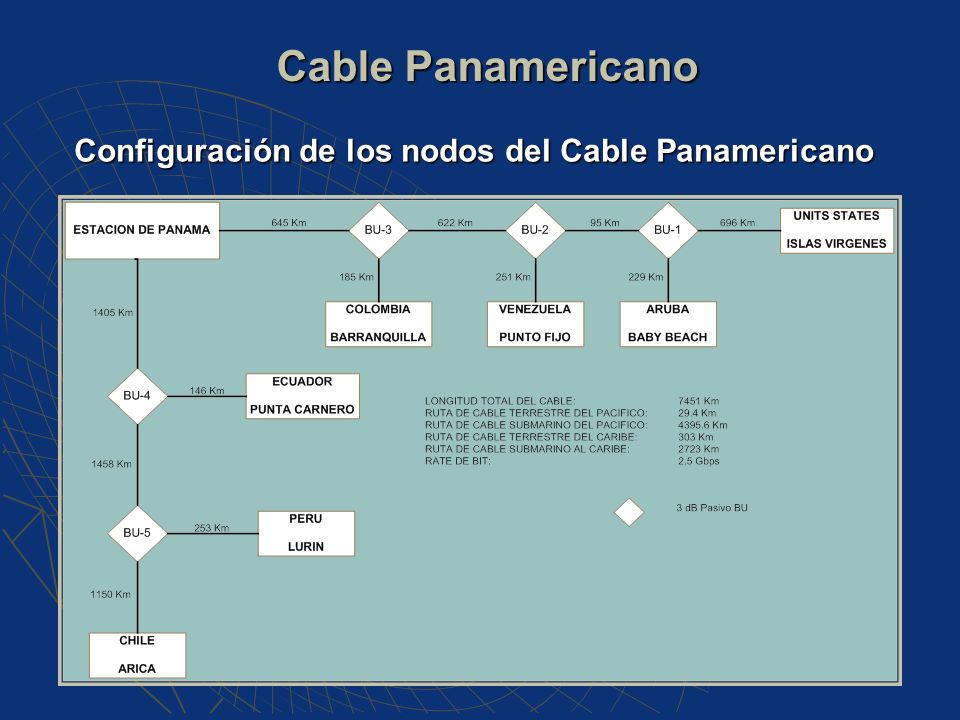

61 Configuración de los nodos del Cable Panamericano

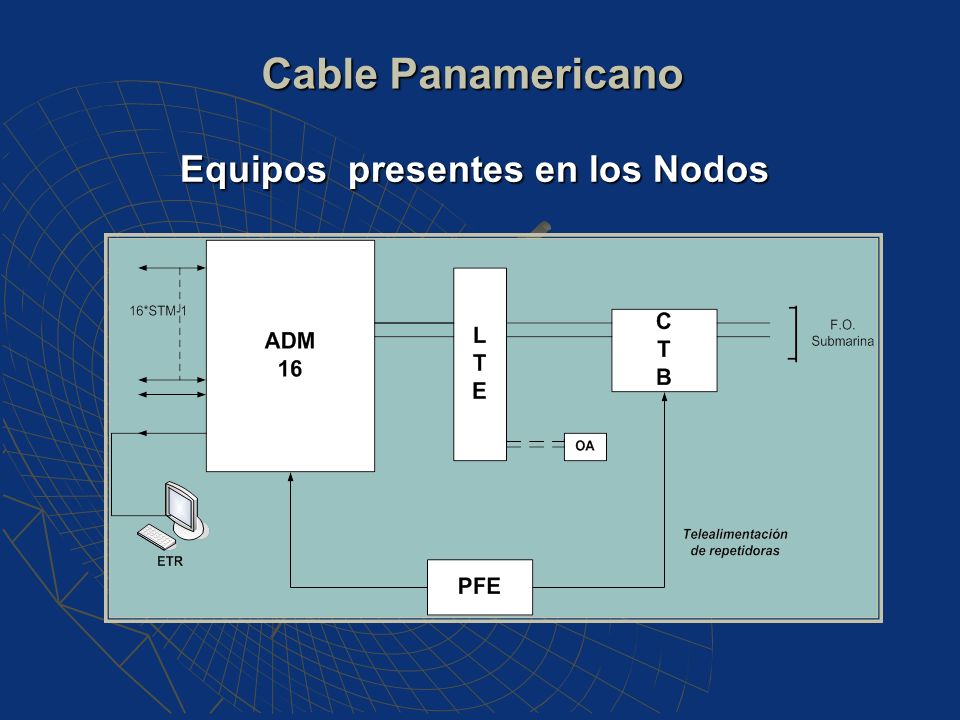

62 Cable Panamericano Equipos presentes en los Nodos

63 Servicios de banda ancha ofrecidos por ADSL
APLICACIONES PARA EL HOGAR: Acceso permanente a Internet de alta velocidad Acceso a canales de televisión y radio no locales Juegos en red multiusuario Compartir información (archivos, fotos, video, etc.) Videoconferencia Seguimiento medico en el hogar Acceso a visitas virtuales (museos, tiendas, exposiciones) Acceso a bibliotecas multimedia Video bajo demanda y televisión temática Teleinformación Televigilancia Domótica (telealarma y telecontrol)

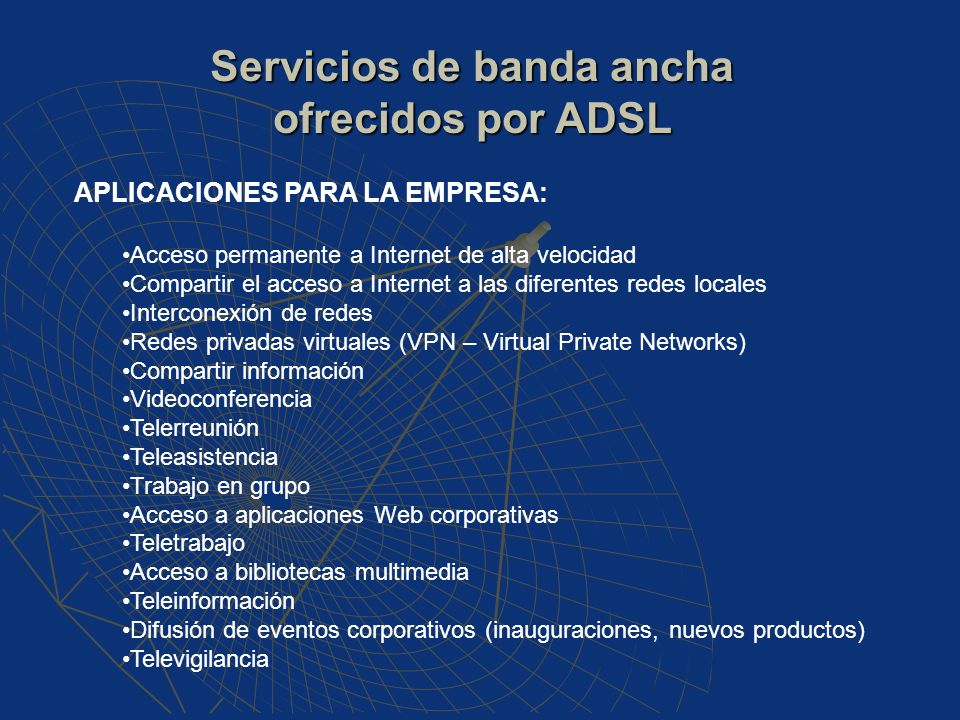

64 Servicios de banda ancha ofrecidos por ADSL
APLICACIONES PARA LA EMPRESA: Acceso permanente a Internet de alta velocidad Compartir el acceso a Internet a las diferentes redes locales Interconexión de redes Redes privadas virtuales (VPN – Virtual Private Networks) Compartir información Videoconferencia Telerreunión Teleasistencia Trabajo en grupo Acceso a aplicaciones Web corporativas Teletrabajo Acceso a bibliotecas multimedia Teleinformación Difusión de eventos corporativos (inauguraciones, nuevos productos) Televigilancia

65 CAPITULO II: “Estado actual de los servicios de Banda Ancha en la urbanización Samanes”

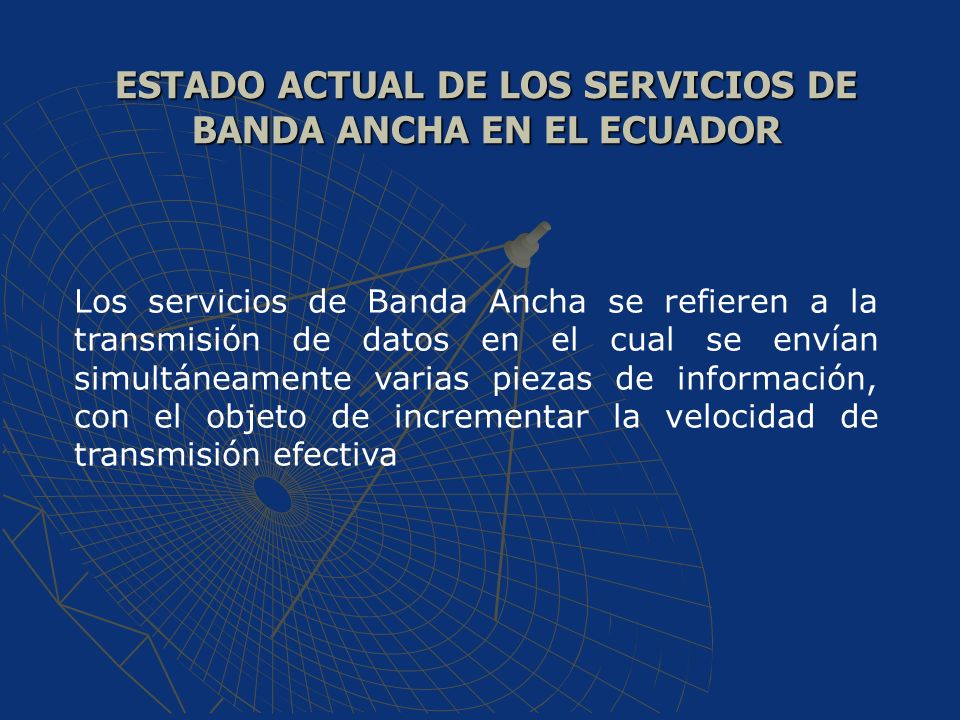

66 ESTADO ACTUAL DE LOS SERVICIOS DE BANDA ANCHA EN EL ECUADOR
Los servicios de Banda Ancha se refieren a la transmisión de datos en el cual se envían simultáneamente varias piezas de información, con el objeto de incrementar la velocidad de transmisión efectiva

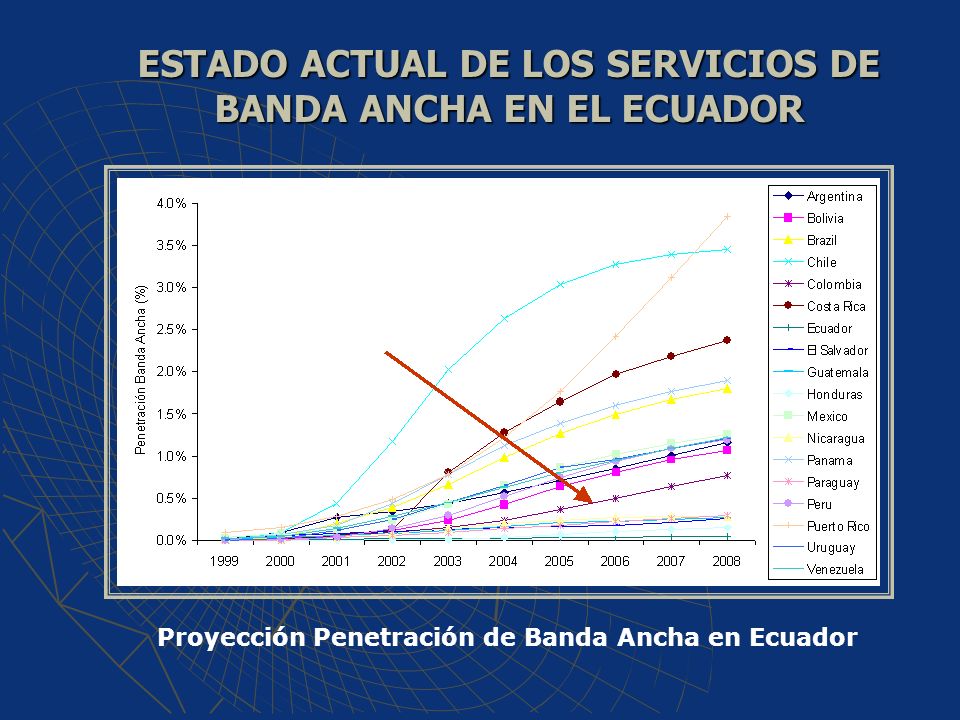

67 ESTADO ACTUAL DE LOS SERVICIOS DE BANDA ANCHA EN EL ECUADOR
Proyección Penetración de Banda Ancha en Ecuador

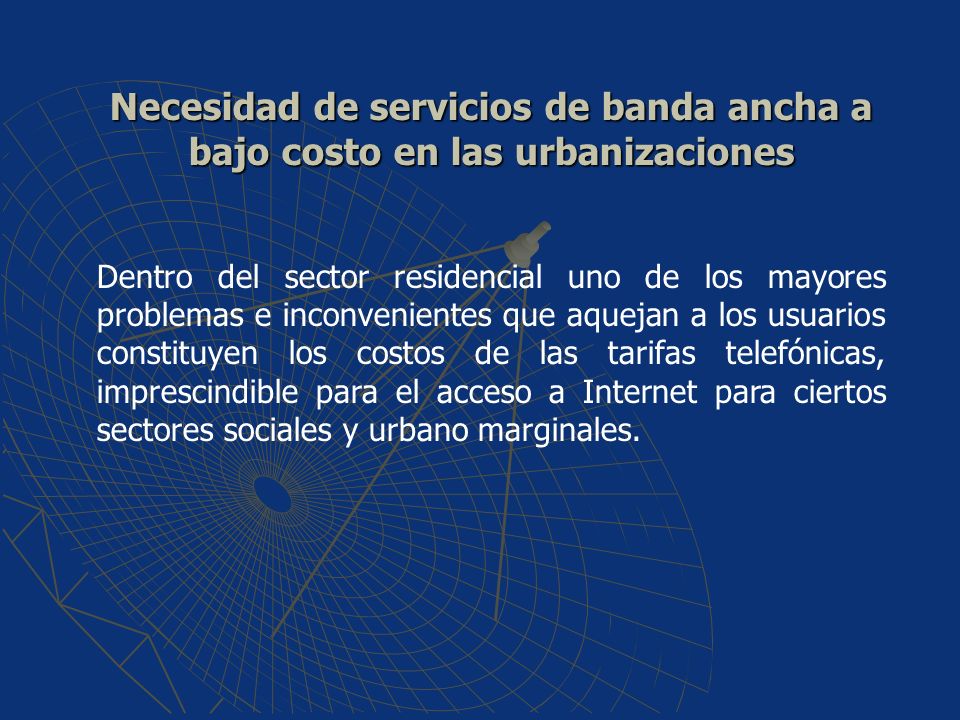

68 Necesidad de servicios de banda ancha a bajo costo en las urbanizaciones
Dentro del sector residencial uno de los mayores problemas e inconvenientes que aquejan a los usuarios constituyen los costos de las tarifas telefónicas, imprescindible para el acceso a Internet para ciertos sectores sociales y urbano marginales.

69 Necesidad de servicios de banda ancha a bajo costo en las urbanizaciones
La oferta de servicios portadores, y la entrada de la competencia al Cable Panamericano, ha traído consigo la disminución de los costos de acceso a Internet, tanto para los ISPs como para el usuario final.

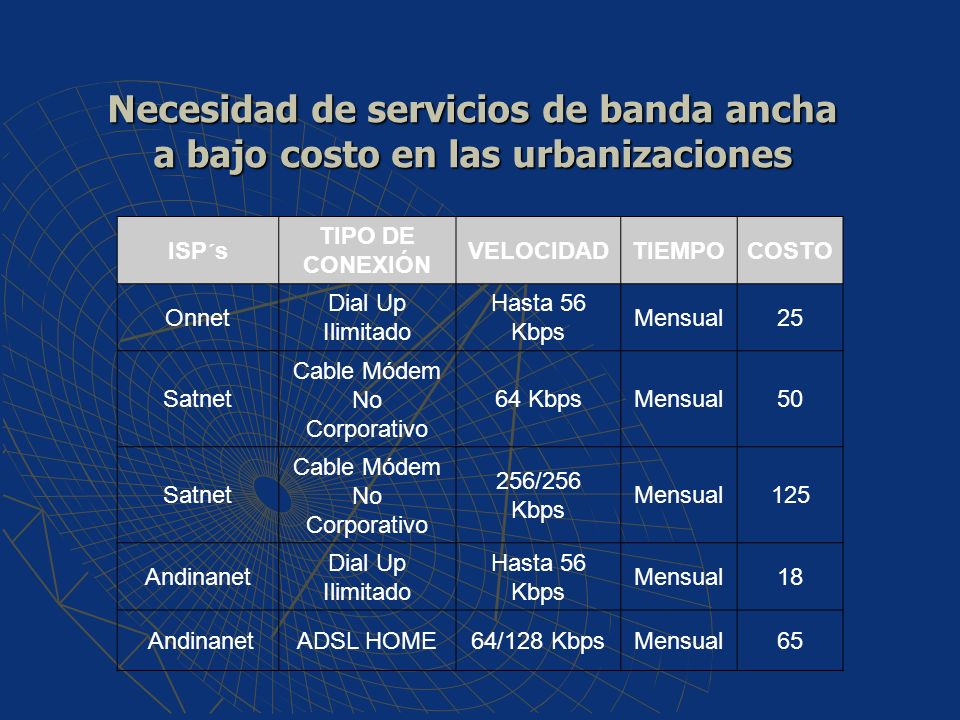

70 Cable Módem No Corporativo
Necesidad de servicios de banda ancha a bajo costo en las urbanizaciones ISP´s TIPO DE CONEXIÓN VELOCIDAD TIEMPO COSTO Onnet Dial Up Ilimitado Hasta 56 Kbps Mensual 25 Satnet Cable Módem No Corporativo 64 Kbps 50 256/256 Kbps 125 Andinanet 18  Andinanet ADSL HOME 64/128 Kbps 65

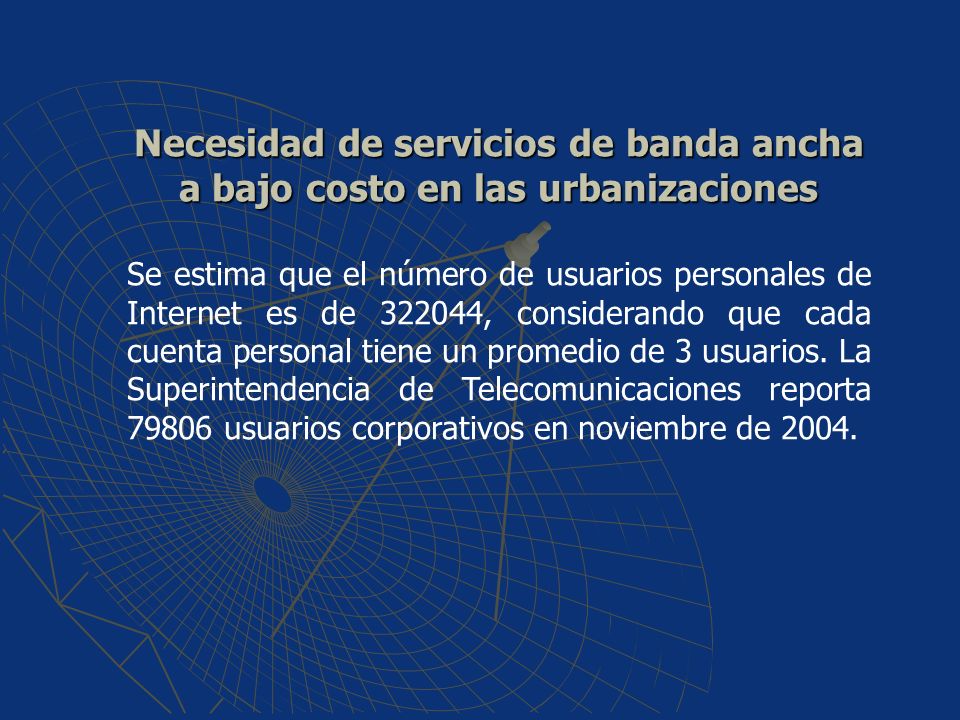

71 Necesidad de servicios de banda ancha a bajo costo en las urbanizaciones
Se estima que el número de usuarios personales de Internet es de , considerando que cada cuenta personal tiene un promedio de 3 usuarios. La Superintendencia de Telecomunicaciones reporta usuarios corporativos en noviembre de 2004.

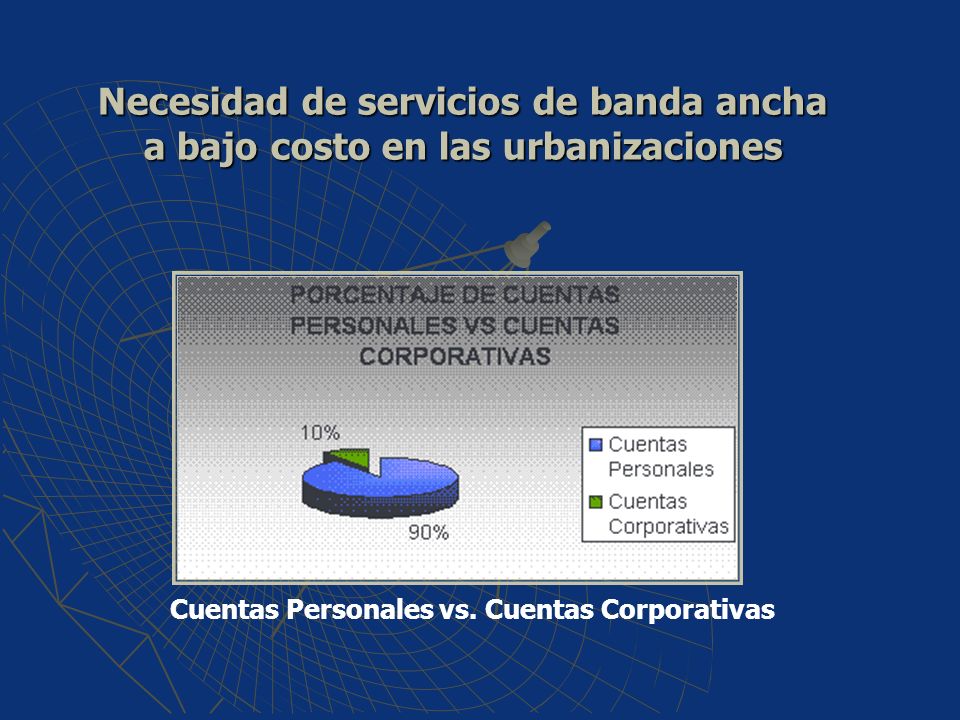

72 Cuentas Personales vs. Cuentas Corporativas
Necesidad de servicios de banda ancha a bajo costo en las urbanizaciones Cuentas Personales vs. Cuentas Corporativas

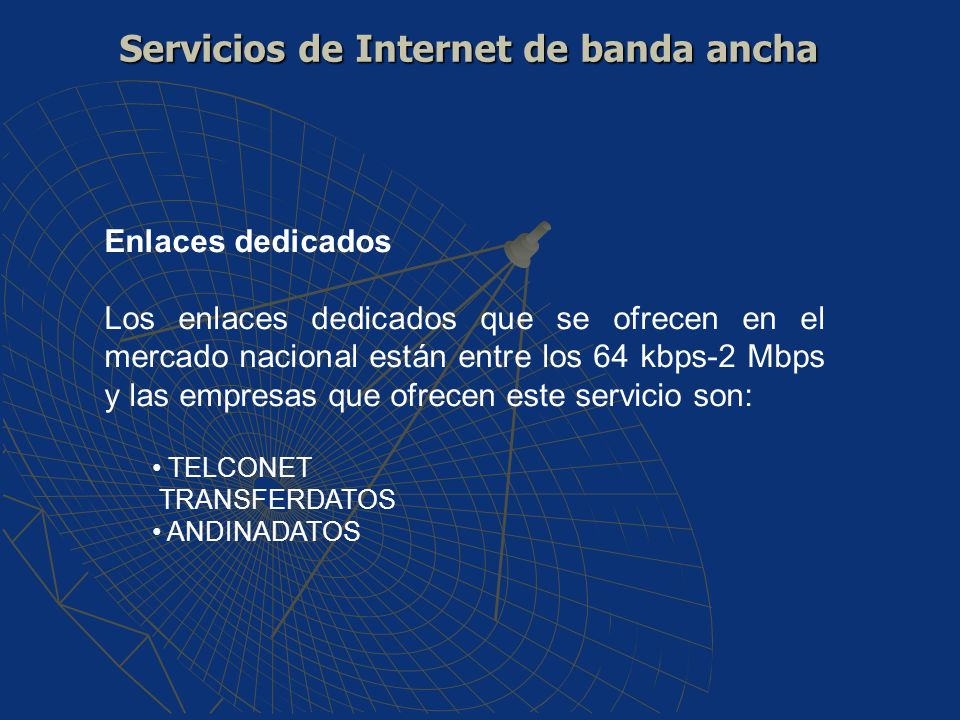

73 Servicios de Internet de banda ancha
Enlaces dedicados Los enlaces dedicados que se ofrecen en el mercado nacional están entre los 64 kbps-2 Mbps y las empresas que ofrecen este servicio son: TELCONET TRANSFERDATOS ANDINADATOS

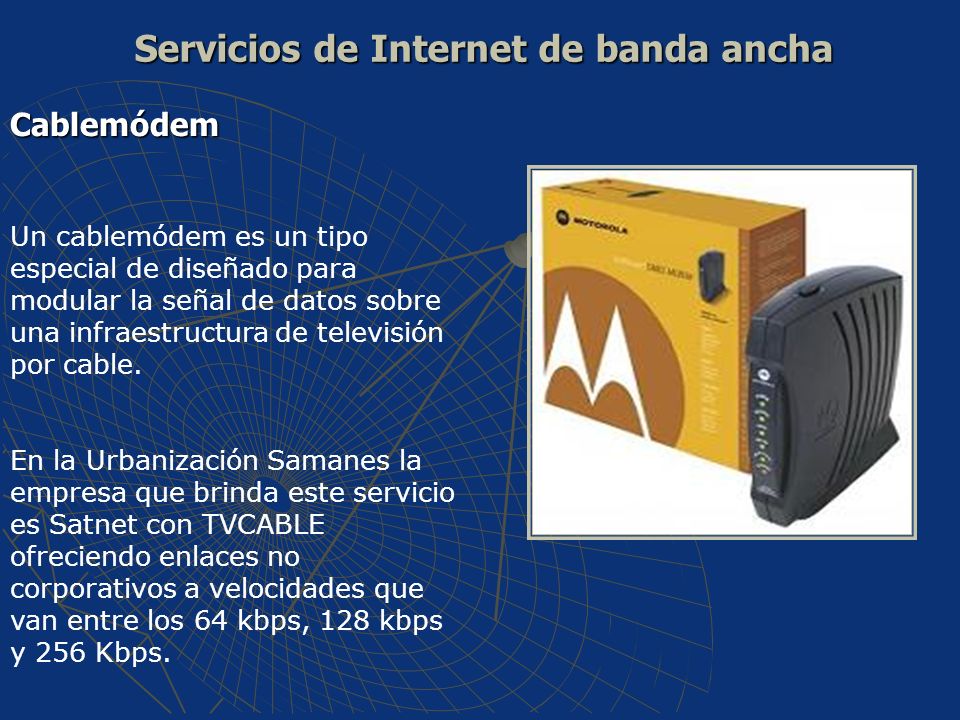

74 Servicios de Internet de banda ancha
Cablemódem Un cablemódem es un tipo especial de diseñado para modular la señal de datos sobre una infraestructura de televisión por cable. En la Urbanización Samanes la empresa que brinda este servicio es Satnet con TVCABLE ofreciendo enlaces no corporativos a velocidades que van entre los 64 kbps, 128 kbps y 256 Kbps.

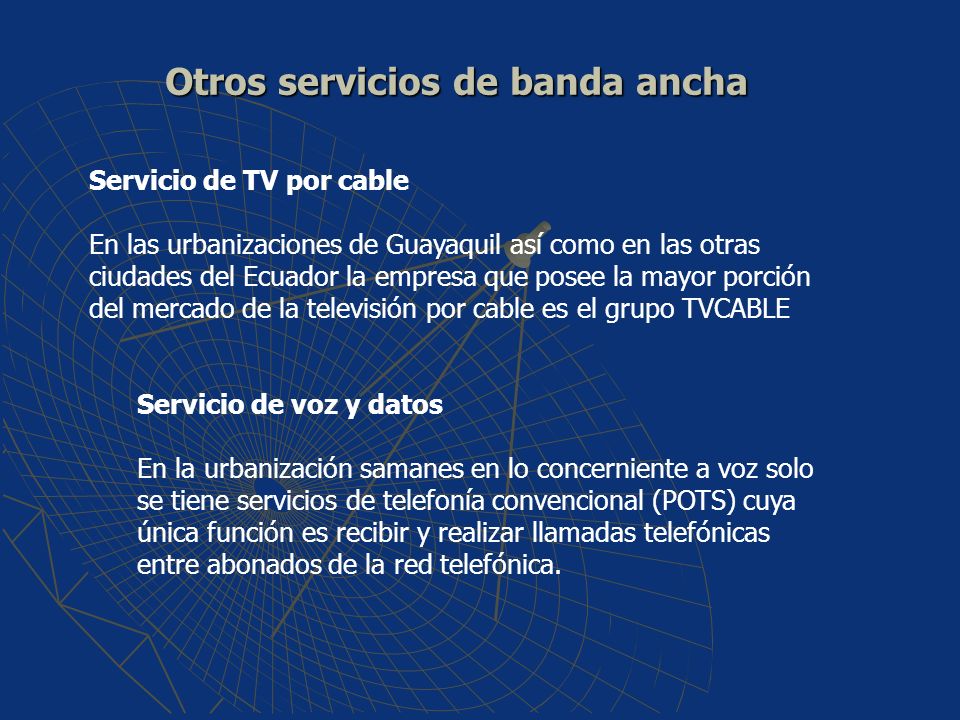

75 Otros servicios de banda ancha
Servicio de TV por cable En las urbanizaciones de Guayaquil así como en las otras ciudades del Ecuador la empresa que posee la mayor porción del mercado de la televisión por cable es el grupo TVCABLE Servicio de voz y datos En la urbanización samanes en lo concerniente a voz solo se tiene servicios de telefonía convencional (POTS) cuya única función es recibir y realizar llamadas telefónicas entre abonados de la red telefónica.

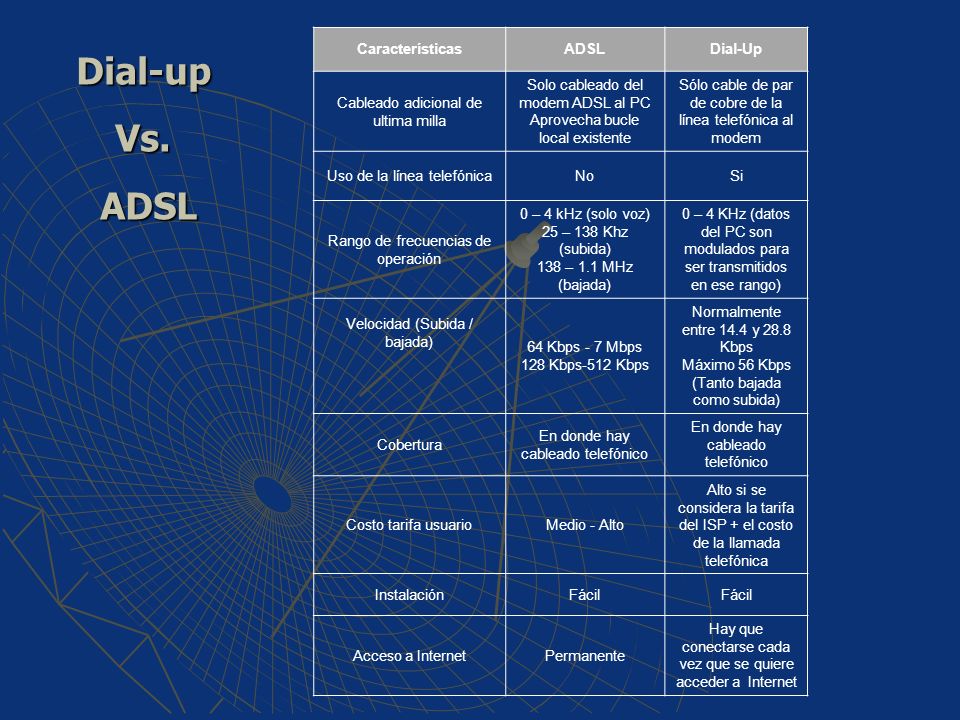

76 Dial-up Vs. ADSL Características ADSL Dial-Up
Cableado adicional de ultima milla Solo cableado del modem ADSL al PC Aprovecha bucle local existente Sólo cable de par de cobre de la línea telefónica al modem Uso de la línea telefónica No Si Rango de frecuencias de operación 0 – 4 kHz (solo voz) 25 – 138 Khz (subida) 138 – 1.1 MHz (bajada) 0 – 4 KHz (datos del PC son modulados para ser transmitidos en ese rango) Velocidad (Subida / bajada) 64 Kbps - 7 Mbps 128 Kbps-512 Kbps Normalmente entre 14.4 y 28.8 Kbps Máximo 56 Kbps (Tanto bajada como subida) Cobertura En donde hay cableado telefónico Costo tarifa usuario Medio - Alto Alto si se considera la tarifa del ISP + el costo de la llamada telefónica Instalación Fácil Acceso a Internet Permanente Hay que conectarse cada vez que se quiere acceder a Internet Dial-up Vs. ADSL

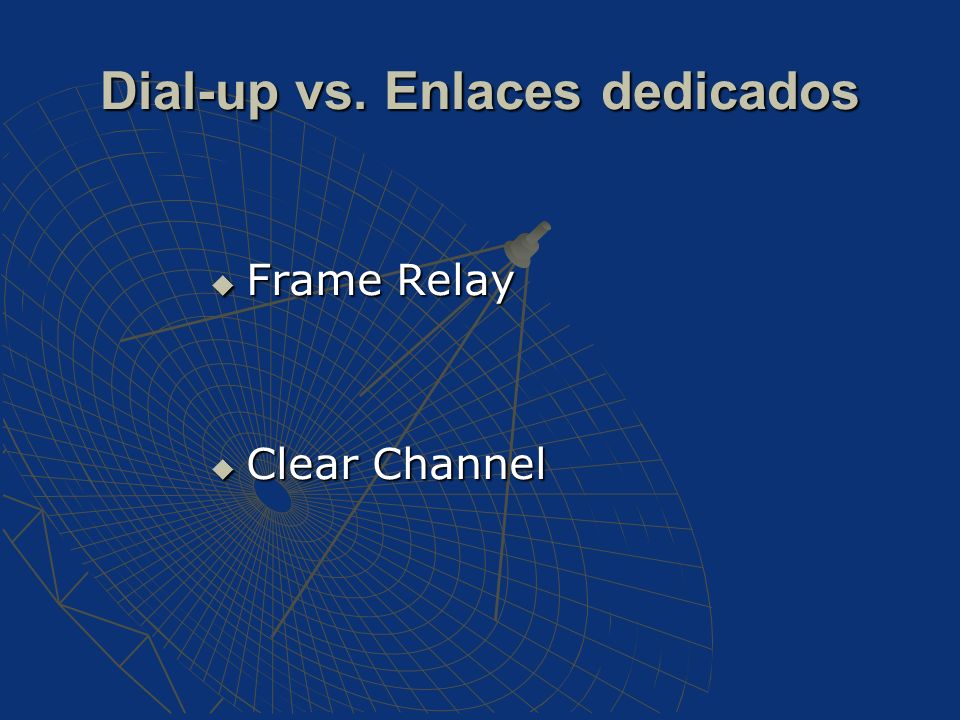

77 Dial-up vs. Enlaces dedicados
Frame Relay Clear Channel

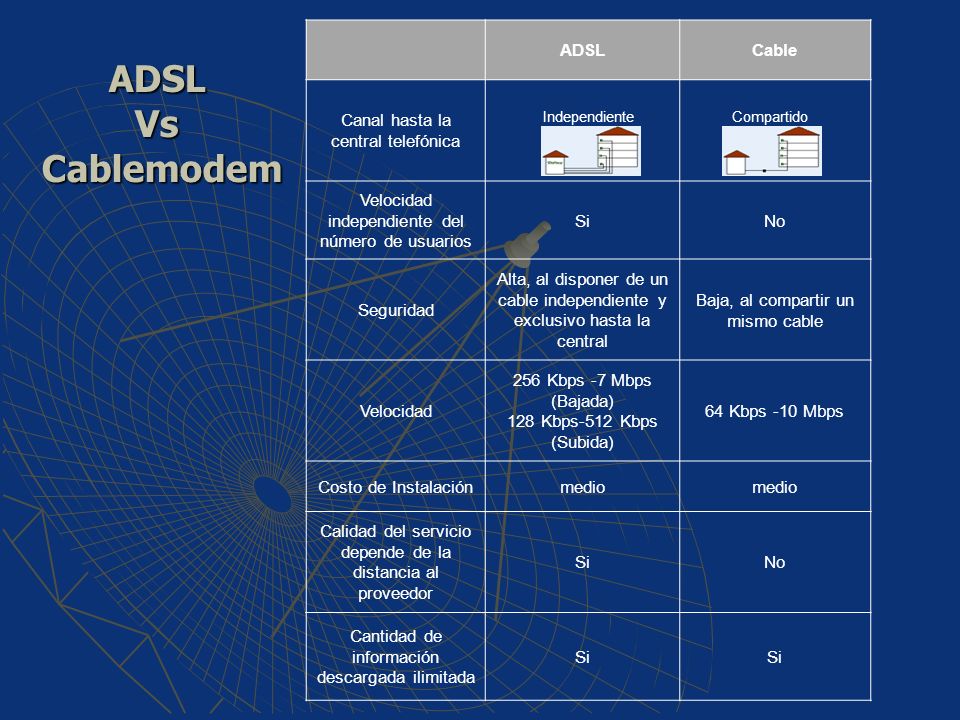

78 ADSL Vs Cablemodem ADSL Cable Canal hasta la central telefónica
Velocidad independiente del número de usuarios Si No Seguridad Alta, al disponer de un cable independiente y exclusivo hasta la central Baja, al compartir un mismo cable Velocidad 256 Kbps -7 Mbps (Bajada) 128 Kbps-512 Kbps (Subida) 64 Kbps -10 Mbps Costo de Instalación medio Calidad del servicio depende de la distancia al proveedor Cantidad de información descargada ilimitada ADSL Vs Cablemodem Independiente Compartido

79 CAPITULO III: “Diseño de la red ADSL en la urbanización Samanes con acceso a Internet a través del Cable Panamericano”

80 Estudio de demanda Planta externa de central telefónica cubre toda el área de la urbanización Samanes, así como Vergeles 4307 abonados repartidos en tres categorías: Categoría A abonados Categoría B abonados Categoría C abonados Todas las etapas de la urbanización están dentro de un radio de menos de 2 Km Urbanización Samanes: nivel económico mayoritariamente de clase media

81 Estudio de demanda Acceso a Internet dial-up y alquiler PC’s en cybercafes Cybercafes, oficinas y colegios: enlaces dedicados (cablemodem, enlaces inalámbricos) Área a cubrir 1’ m2 aproximadamente Densidad promedio de 4,37 abonados con línea telefónica por 1200 m2 en las 7 etapas de la urbanización, es decir 4 o 5 abonados por cada manzana. Se puede asumir que habrá un abonado categoría C por cada 100 cuadras, y el resto serán categoría B

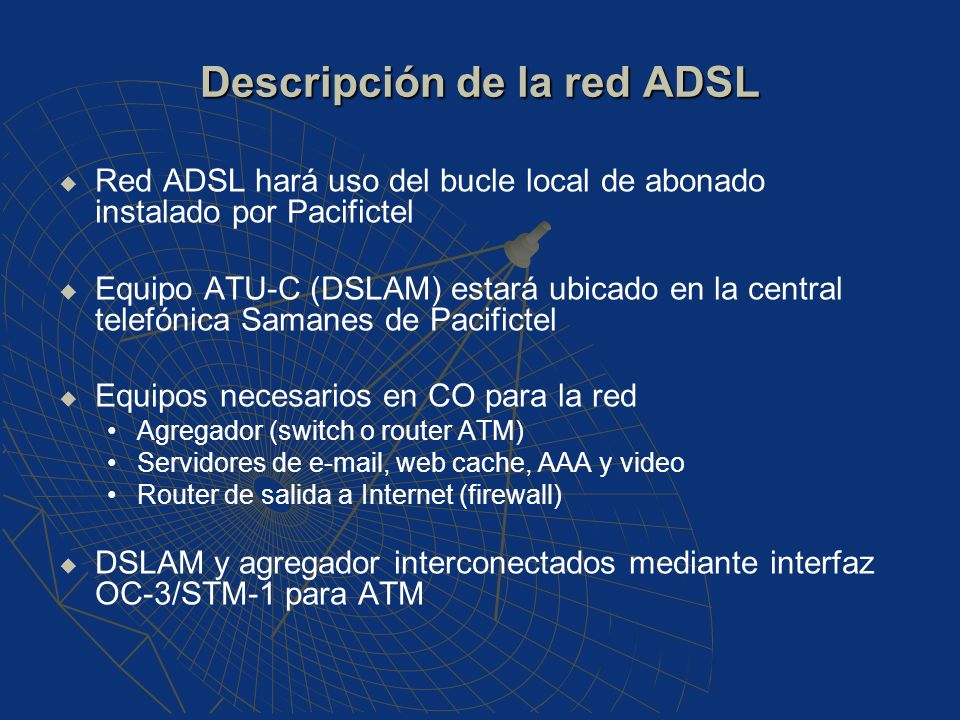

82 Descripción de la red ADSL
Red ADSL hará uso del bucle local de abonado instalado por Pacifictel Equipo ATU-C (DSLAM) estará ubicado en la central telefónica Samanes de Pacifictel Equipos necesarios en CO para la red Agregador (switch o router ATM) Servidores de , web cache, AAA y video Router de salida a Internet (firewall) DSLAM y agregador interconectados mediante interfaz OC-3/STM-1 para ATM

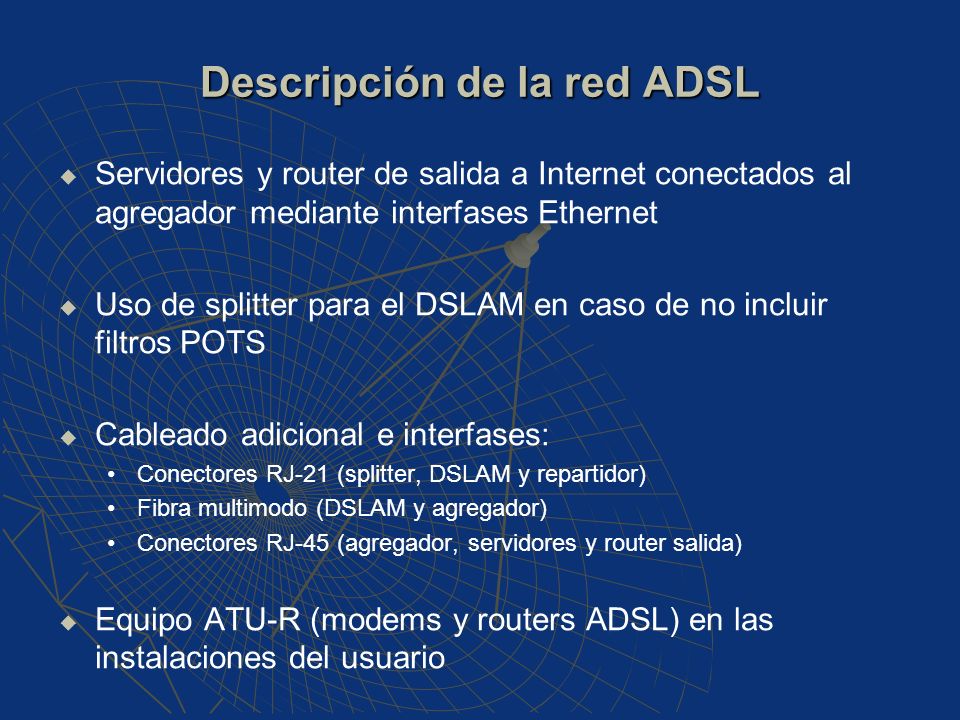

83 Descripción de la red ADSL
Servidores y router de salida a Internet conectados al agregador mediante interfases Ethernet Uso de splitter para el DSLAM en caso de no incluir filtros POTS Cableado adicional e interfases: Conectores RJ-21 (splitter, DSLAM y repartidor) Fibra multimodo (DSLAM y agregador) Conectores RJ-45 (agregador, servidores y router salida) Equipo ATU-R (modems y routers ADSL) en las instalaciones del usuario

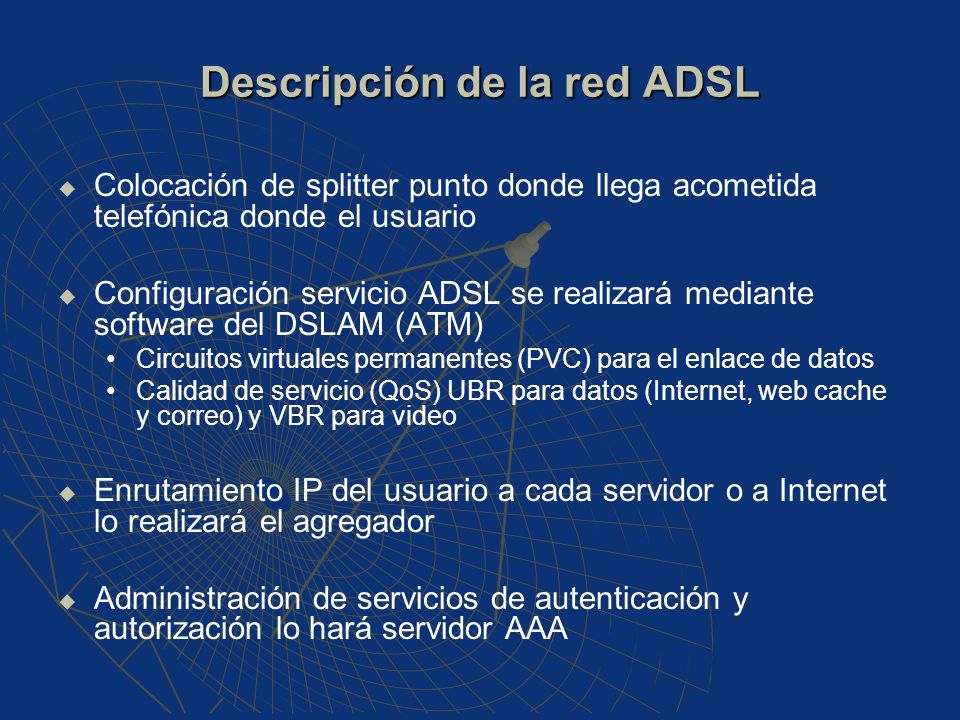

84 Descripción de la red ADSL
Colocación de splitter punto donde llega acometida telefónica donde el usuario Configuración servicio ADSL se realizará mediante software del DSLAM (ATM) Circuitos virtuales permanentes (PVC) para el enlace de datos Calidad de servicio (QoS) UBR para datos (Internet, web cache y correo) y VBR para video Enrutamiento IP del usuario a cada servidor o a Internet lo realizará el agregador Administración de servicios de autenticación y autorización lo hará servidor AAA

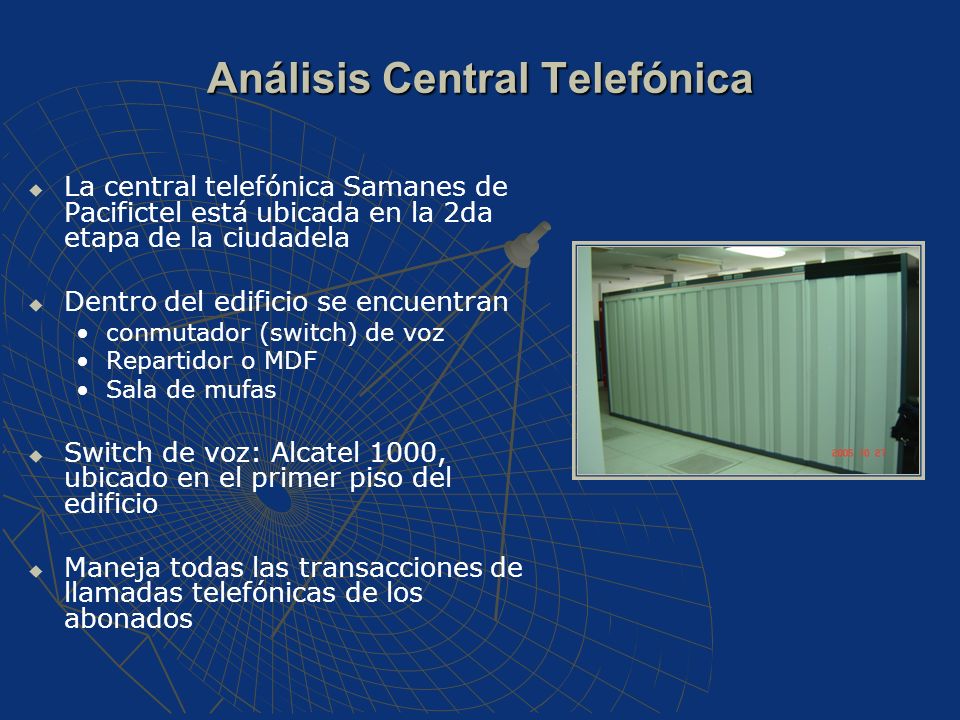

85 Análisis Central Telefónica
La central telefónica Samanes de Pacifictel está ubicada en la 2da etapa de la ciudadela Dentro del edificio se encuentran conmutador (switch) de voz Repartidor o MDF Sala de mufas Switch de voz: Alcatel 1000, ubicado en el primer piso del edificio Maneja todas las transacciones de llamadas telefónicas de los abonados

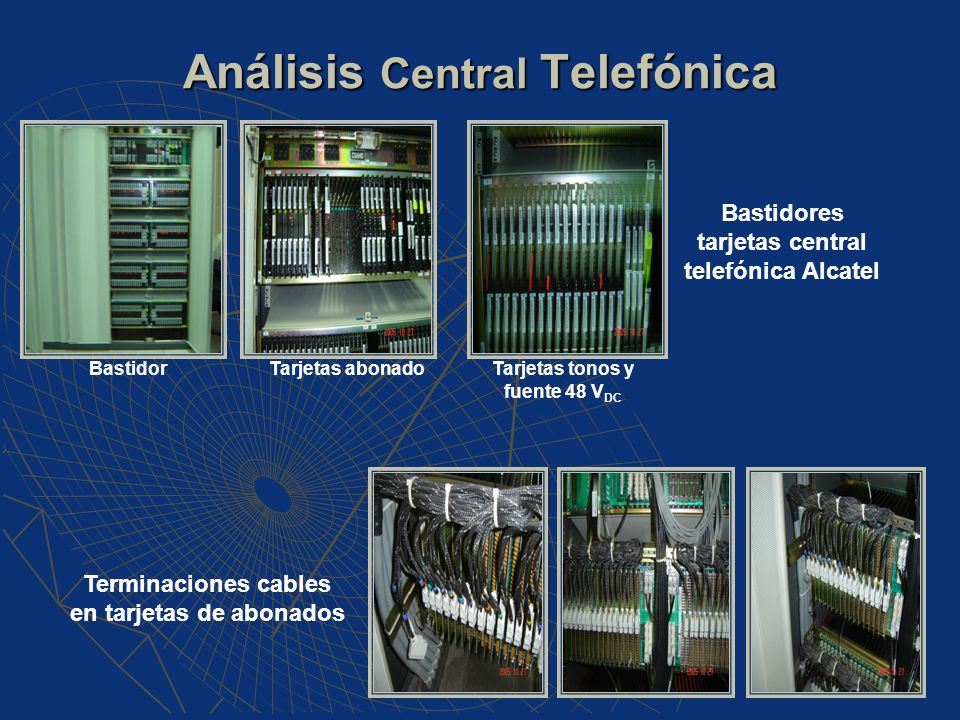

86 Análisis Central Telefónica
Bastidores tarjetas central telefónica Alcatel Bastidor Tarjetas abonado Tarjetas tonos y fuente 48 VDC Terminaciones cables en tarjetas de abonados

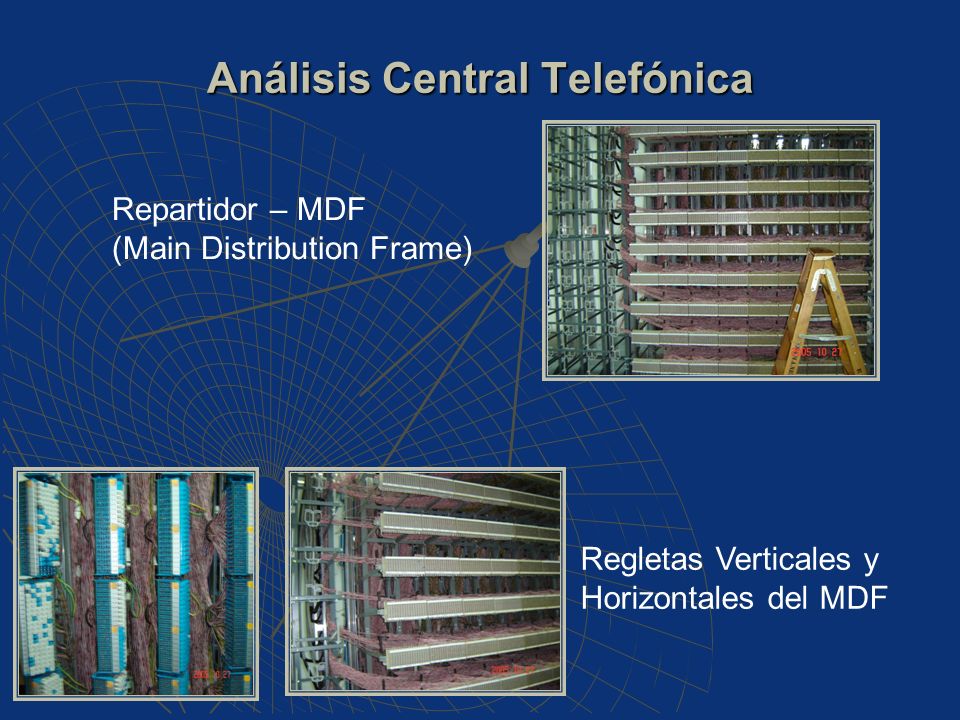

87 Análisis Central Telefónica
Repartidor – MDF (Main Distribution Frame) Regletas Verticales y Horizontales del MDF

88 Análisis Planta Externa

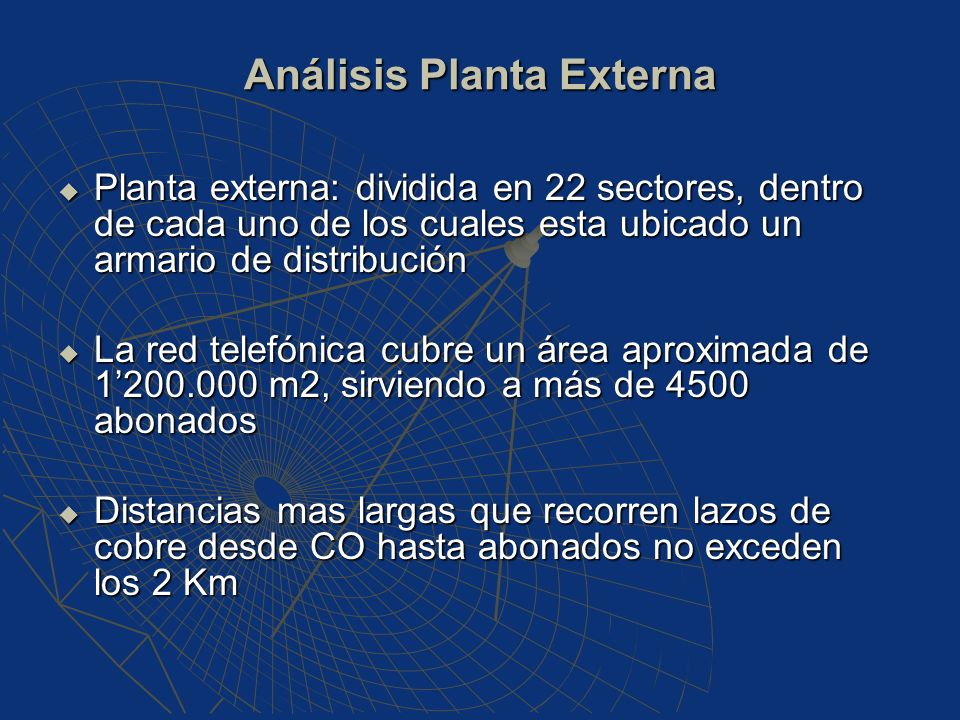

89 Análisis Planta Externa
Planta externa: dividida en 22 sectores, dentro de cada uno de los cuales esta ubicado un armario de distribución La red telefónica cubre un área aproximada de 1’ m2, sirviendo a más de 4500 abonados Distancias mas largas que recorren lazos de cobre desde CO hasta abonados no exceden los 2 Km

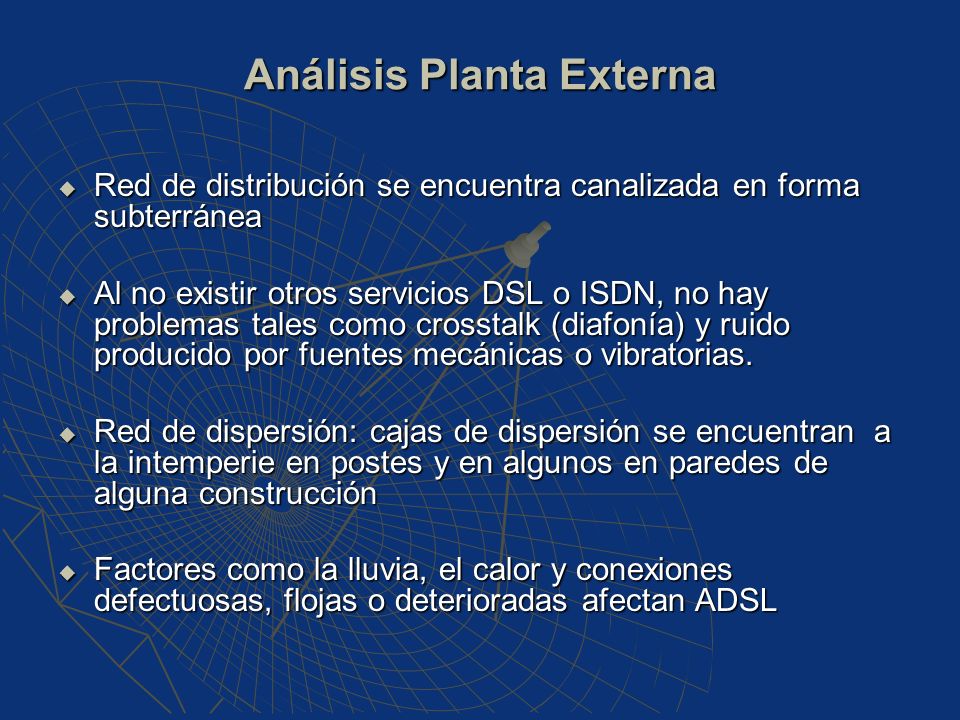

90 Análisis Planta Externa
Red de distribución se encuentra canalizada en forma subterránea Al no existir otros servicios DSL o ISDN, no hay problemas tales como crosstalk (diafonía) y ruido producido por fuentes mecánicas o vibratorias. Red de dispersión: cajas de dispersión se encuentran a la intemperie en postes y en algunos en paredes de alguna construcción Factores como la lluvia, el calor y conexiones defectuosas, flojas o deterioradas afectan ADSL

91 Análisis de pares de cobre de la urbanización
Requisitos de pares de cobre para ADSL: Tipo de norma del cable menor a AWG 26 Máxima longitud del bucle local es de 4 Km sobre cable AWG 24 No existir bobinas de carga y repetidores en el bucle local Derivaciones deben ser menos de 800 m y no haber derivación simple que exceda los 200 m Evitar presencia de diafonía (crosstalk) Considerar la compatibilidad electromagnética con otros servicios DSL e ISDN

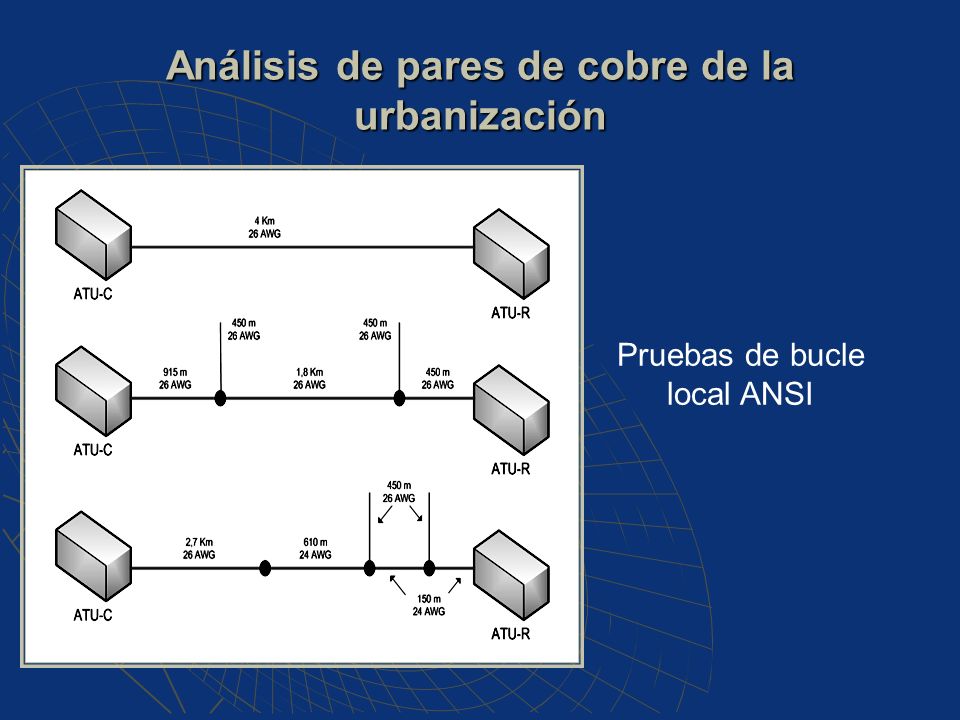

92 Análisis de pares de cobre de la urbanización
Pruebas de bucle local ANSI

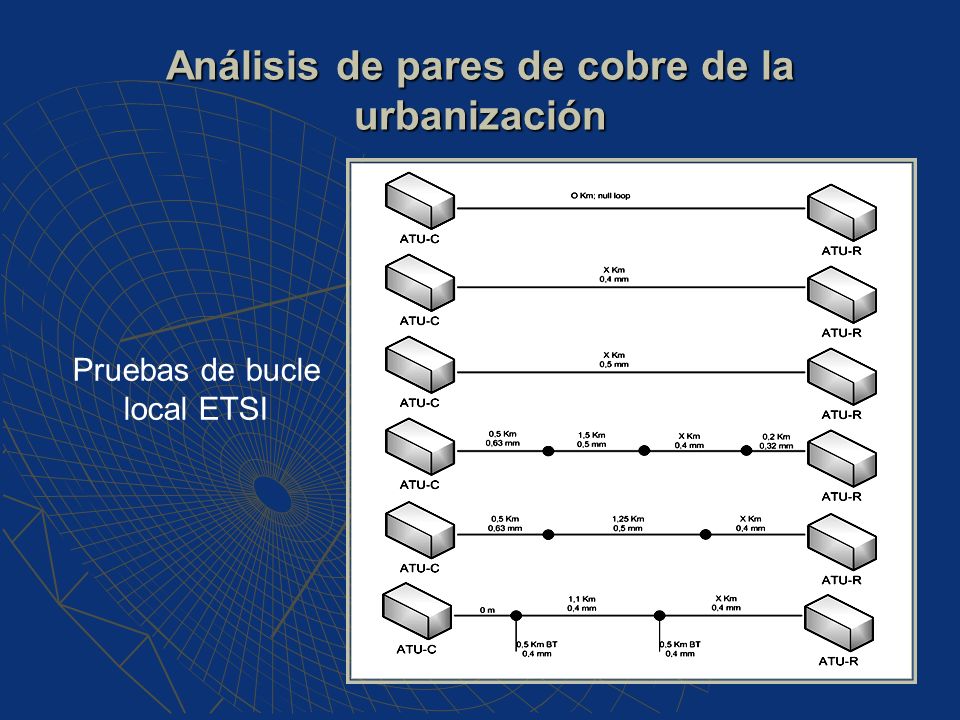

93 Análisis de pares de cobre de la urbanización
Pruebas de bucle local ETSI

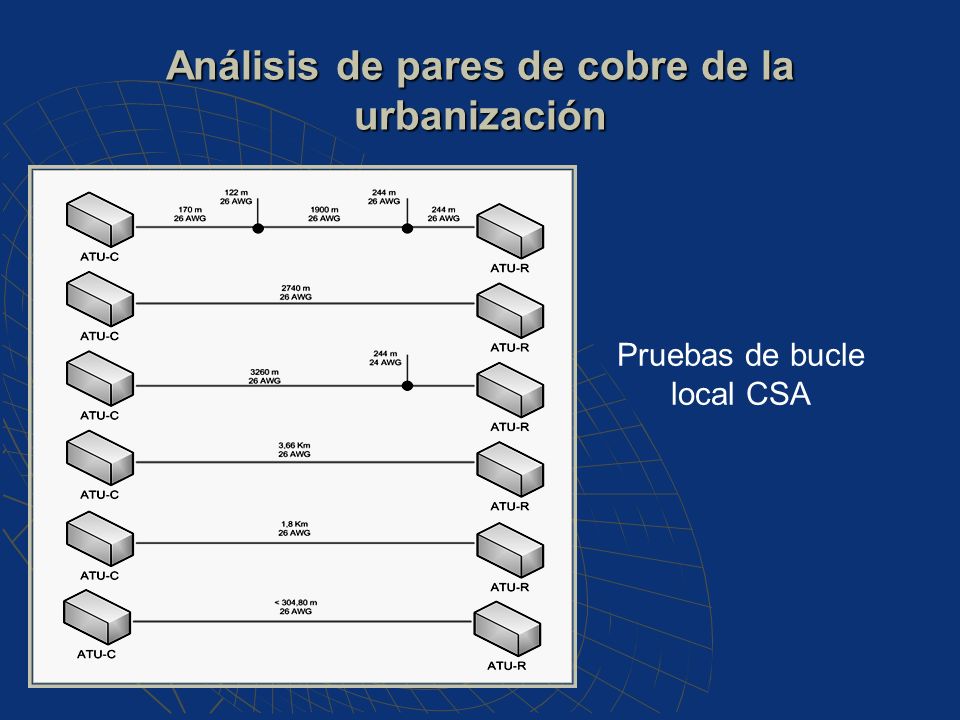

94 Análisis de pares de cobre de la urbanización
Pruebas de bucle local CSA

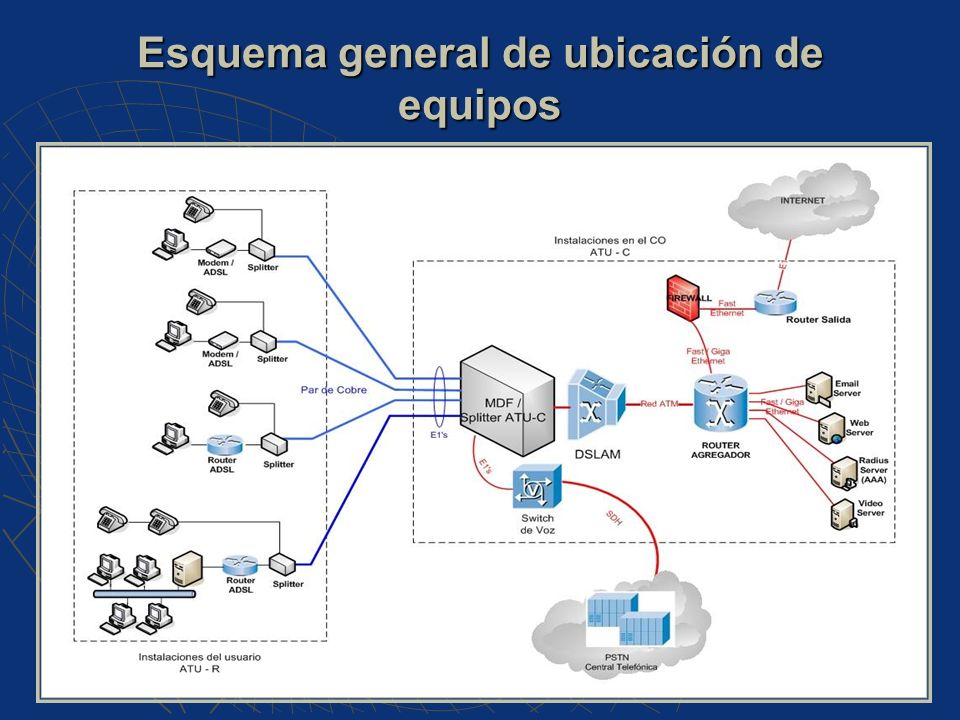

95 Esquema general de ubicación de equipos

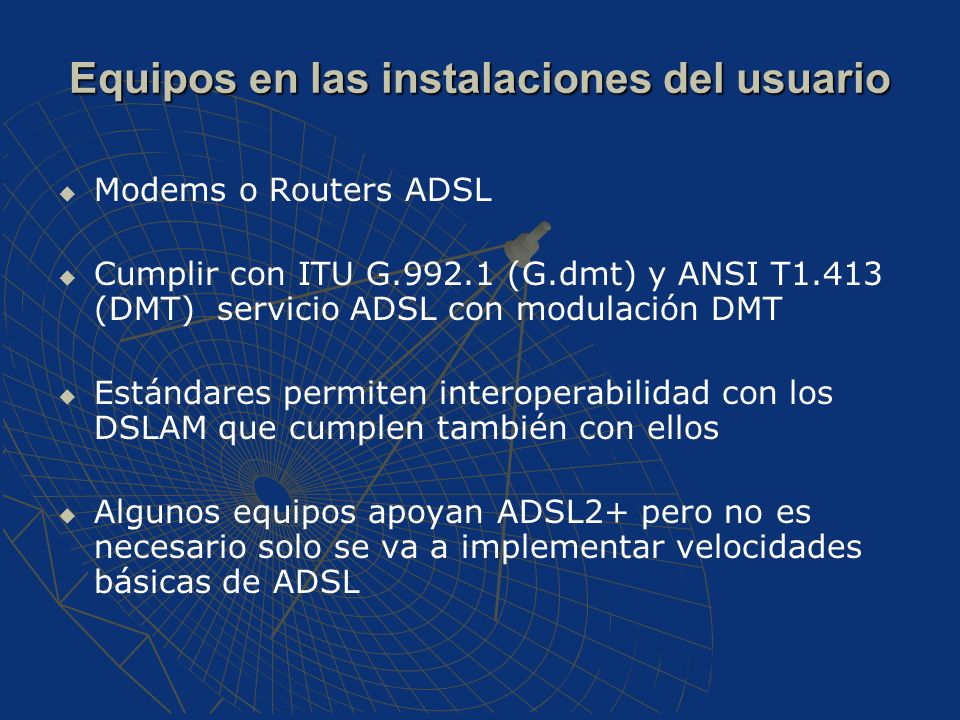

96 Equipos en las instalaciones del usuario
Modems o Routers ADSL Cumplir con ITU G (G.dmt) y ANSI T1.413 (DMT) servicio ADSL con modulación DMT Estándares permiten interoperabilidad con los DSLAM que cumplen también con ellos Algunos equipos apoyan ADSL2+ pero no es necesario solo se va a implementar velocidades básicas de ADSL

97 Equipos en las instalaciones del usuario
Interfaces WAN ADSL y LAN 4 puertos Fast Ethernet 10/100 Mbps Soporta G (G.dmdt), ANSI T1.413 (DMT) y ADSL2+ Soporte para ATM QoS, Bridging (RFC 1483), ruteo IP, ACL’s, NAT, RIP v1 y v2, DHCP y puerto de consola RJ-45, IPSec y Firewall Cisco 857W Integrated Service Router Interfaz WAN ADSL RJ-11 y LAN 4 puertos Fast Ethernet RJ-45 Soporta G (G.dmdt), G.lite y ANSI T1.413 (DMT) Soporte para PPP sobre ATM y puerto de consola RS-232c 3COM Router 3030

98 Equipos en las instalaciones del usuario
Interfaz WAN ADSL RJ-11 Interfaz Fast Ethernet RJ-45 Soporta G (G.dmdt), ADSL2 y ADSL2+ Ideal para oficina pequeña y del hogar (SOHO) Soporte para ATM QoS, Bridging y ruteo IP SpeedTouch 510v5 Multiuser ADSL gateway Interfaz WAN ADSL RJ-11 Conexión USB 1.1 con el PC Soporta G (G.dmdt) y G.lite Ideal para el hogar SpeedTouch 330 USB ADSL modem

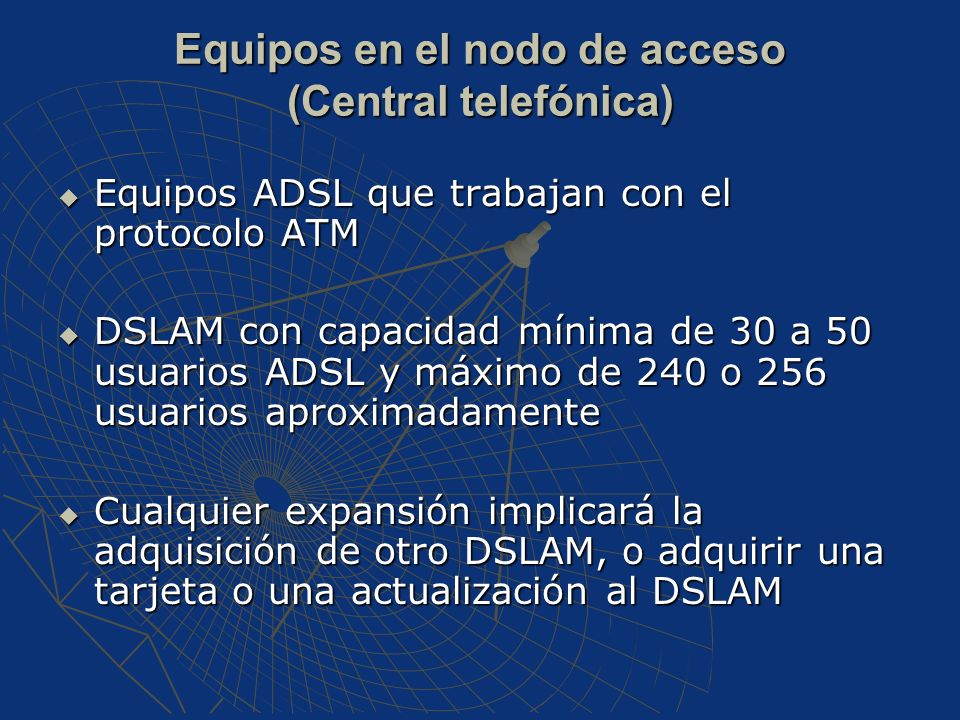

99 Equipos en el nodo de acceso (Central telefónica)
Equipos ADSL que trabajan con el protocolo ATM DSLAM con capacidad mínima de 30 a 50 usuarios ADSL y máximo de 240 o 256 usuarios aproximadamente Cualquier expansión implicará la adquisición de otro DSLAM, o adquirir una tarjeta o una actualización al DSLAM

100 Equipos en el nodo de acceso
Talla pequeña para oficinas centrales pequeñas 48 usuarios por chasis ITU.G (G.dmt), ANSI T1.413 issue 2 Interfaz TRUNK que incluye DS3 y 8 x T1/E1 IMA Soporte MPLS VPN y ATM QoS Cumple con especificaciones ETSI Cisco 6015 IP DSL Switch 240 usuarios por chasis ITU.G (G.dmt), ANSI T1.413 Issue 2 Opciones para conexión directa, ISDN y POTS Interfaz TRUNK que incluye DS3 y OC-3 Soporte MPLS VPN y ATM QoS Cumple con especificaciones ETSI Cisco 6260 IP DSL Switch

101 Equipos en el nodo de acceso
24 puertos ADSL y ReachDSL Factor de forma compacta 1U ITU.G (G.dmt) G (G.lite) Disponible con splitters POTS integrados Conexiones uplink E1, T1, n x T1/E1 Administración SNMP, Telnet, CLI (interfaz de línea de comandos) y GrandVIEW EMS 4200 ATM miniDSLAM Chasis 4 slots hasta 144 usuarios ITU.G (G.dmt), G (G.lite) Soporte POTS, T1/E1, ADSL2+, SHDSL Interfaz uplink Fast Ethernet, Gigabit Ethernet con fibra, OC3/STM1, T1/E1 IMA, DS3 Cumple con especificaciones ETSI y NEBS 8620 IP/ATM Broadband Loop Carrier

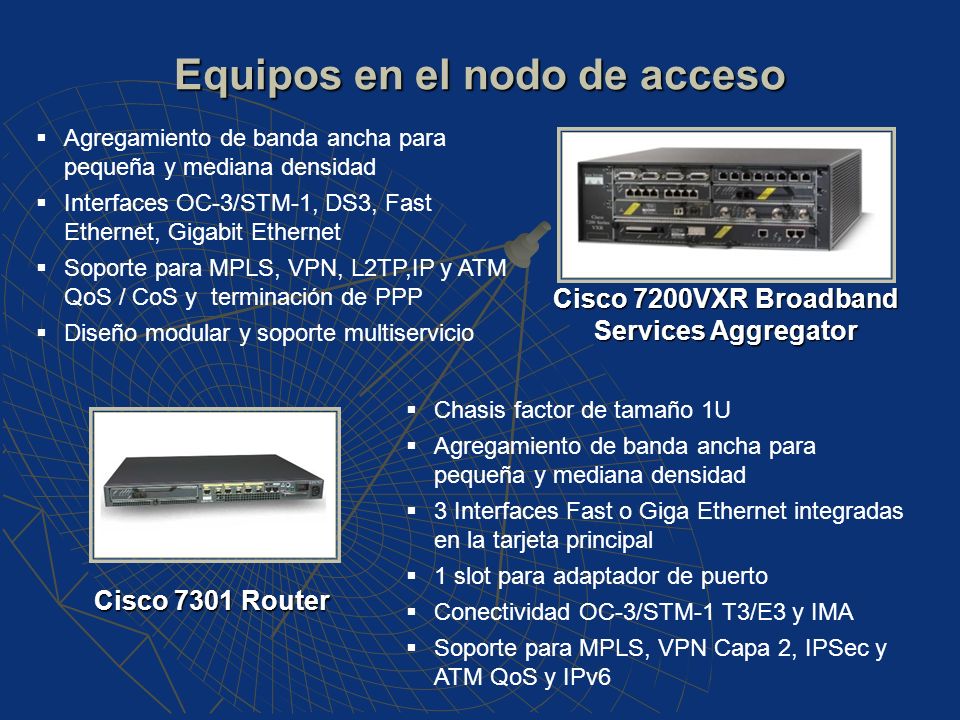

102 Equipos en el nodo de acceso
Agregamiento de banda ancha para pequeña y mediana densidad Interfaces OC-3/STM-1, DS3, Fast Ethernet, Gigabit Ethernet Soporte para MPLS, VPN, L2TP,IP y ATM QoS / CoS y terminación de PPP Diseño modular y soporte multiservicio Cisco 7200VXR Broadband Services Aggregator Chasis factor de tamaño 1U Agregamiento de banda ancha para pequeña y mediana densidad 3 Interfaces Fast o Giga Ethernet integradas en la tarjeta principal 1 slot para adaptador de puerto Conectividad OC-3/STM-1 T3/E3 y IMA Soporte para MPLS, VPN Capa 2, IPSec y ATM QoS y IPv6 Cisco 7301 Router

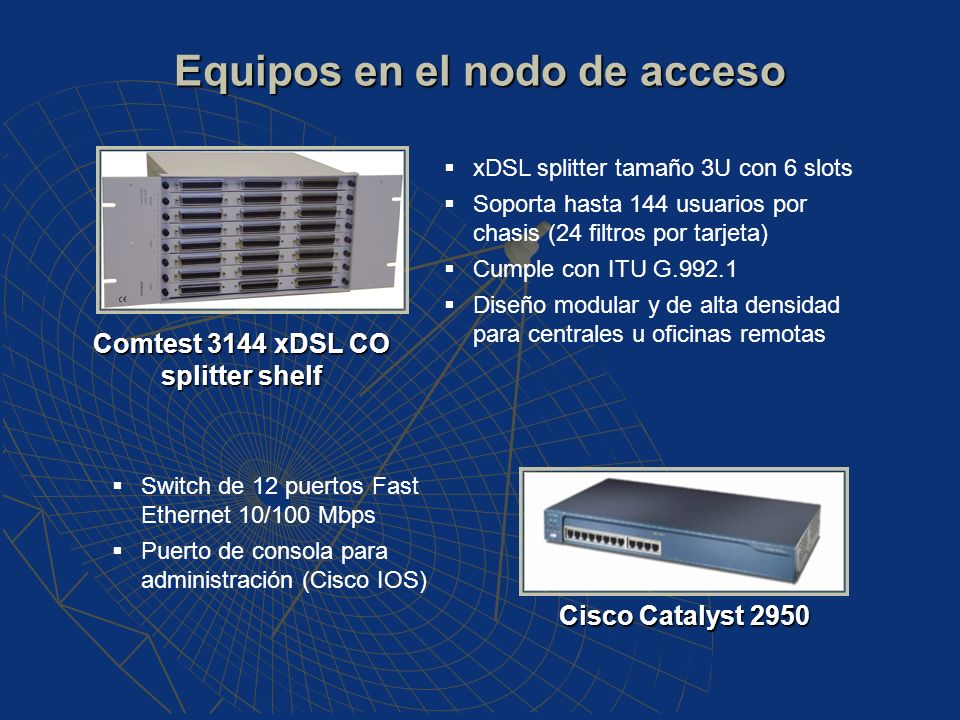

103 Equipos en el nodo de acceso
xDSL splitter tamaño 3U con 6 slots Soporta hasta 144 usuarios por chasis (24 filtros por tarjeta) Cumple con ITU G.992.1 Diseño modular y de alta densidad para centrales u oficinas remotas Comtest 3144 xDSL CO splitter shelf Switch de 12 puertos Fast Ethernet 10/100 Mbps Puerto de consola para administración (Cisco IOS) Cisco Catalyst 2950

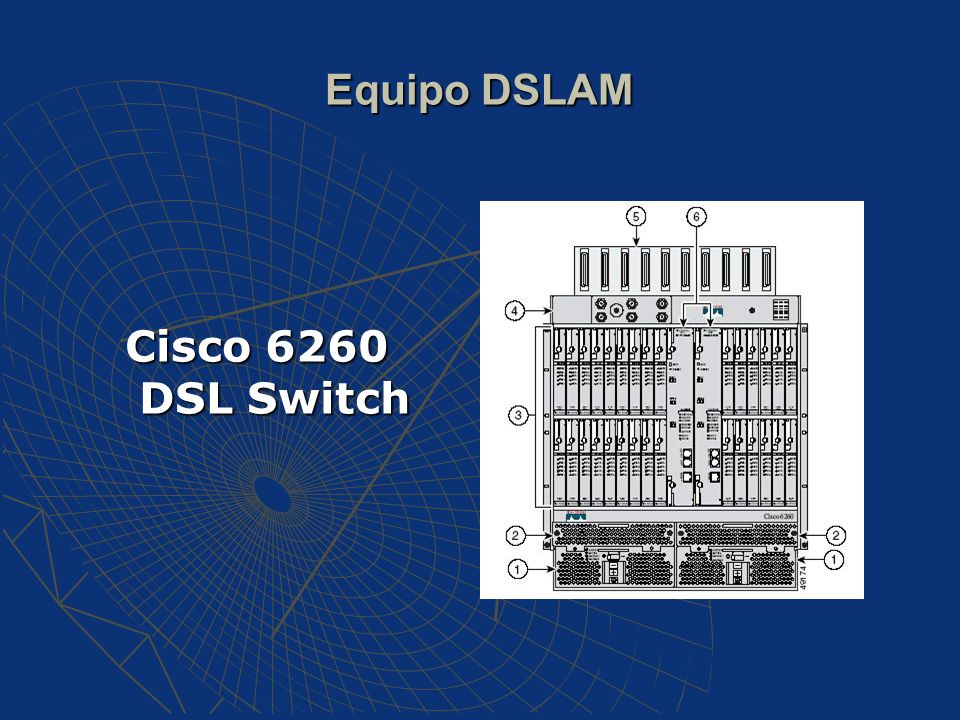

104 Equipo DSLAM Cisco 6260 DSL Switch

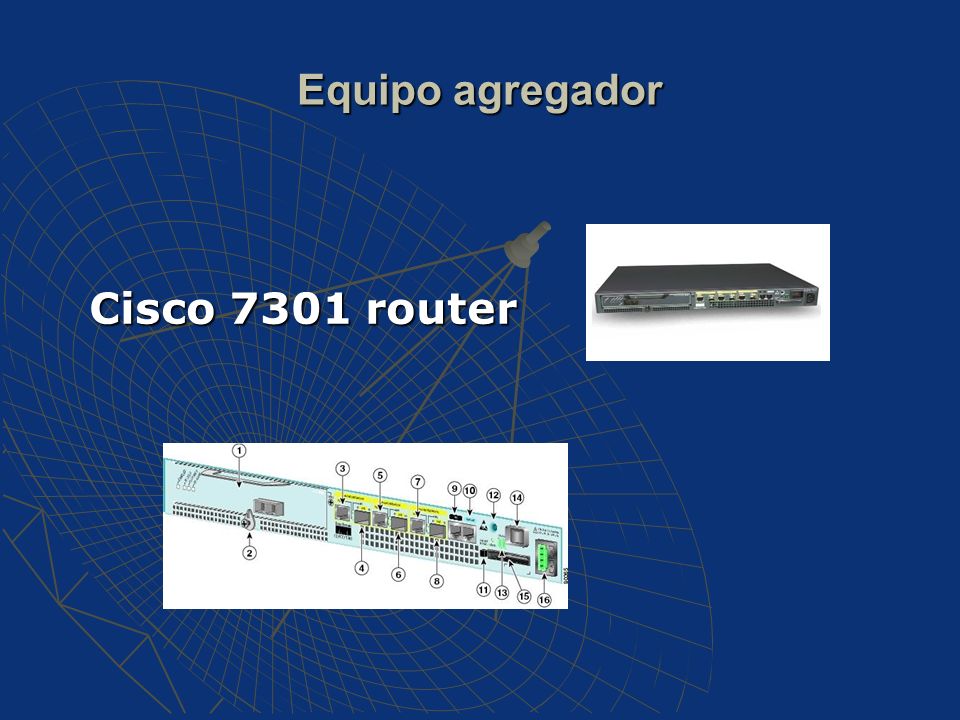

105 Equipo agregador Cisco 7301 router

106 Router de Salida a Internet
Cisco 3640 Router

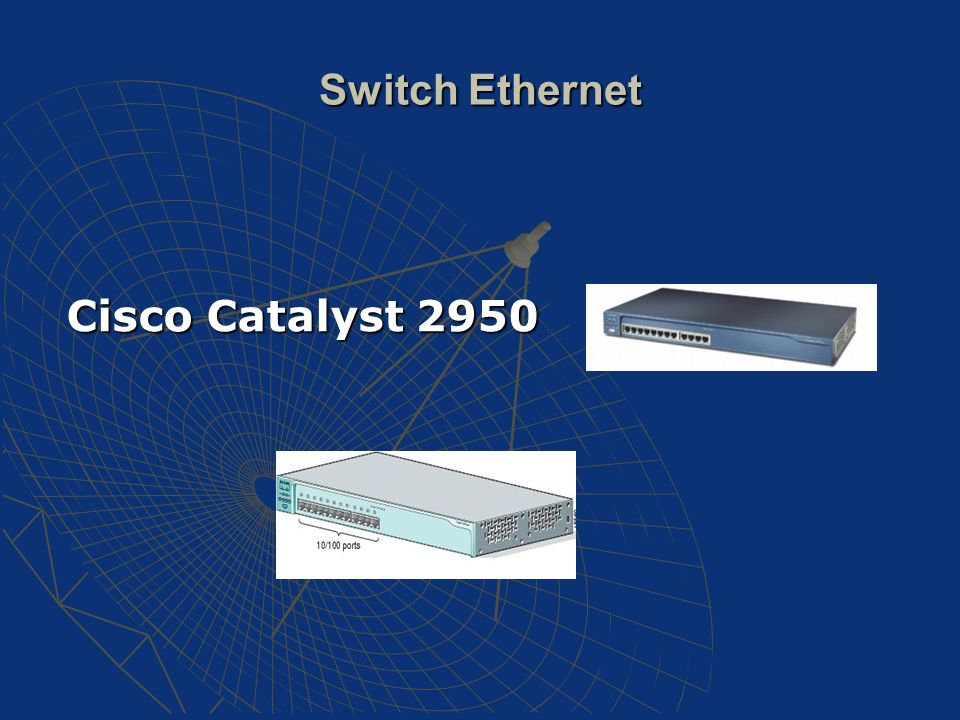

107 Switch Ethernet Cisco Catalyst 2950

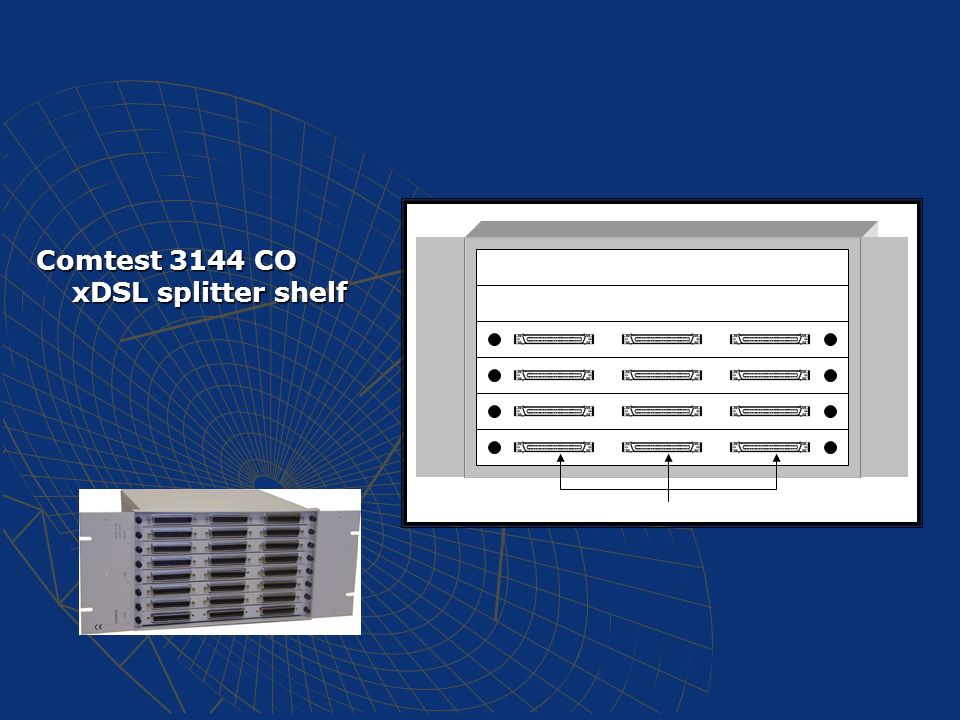

108 Comtest 3144 CO xDSL splitter shelf
Conectores RJ-21 Slot vacío Comtest 3144 CO xDSL splitter shelf

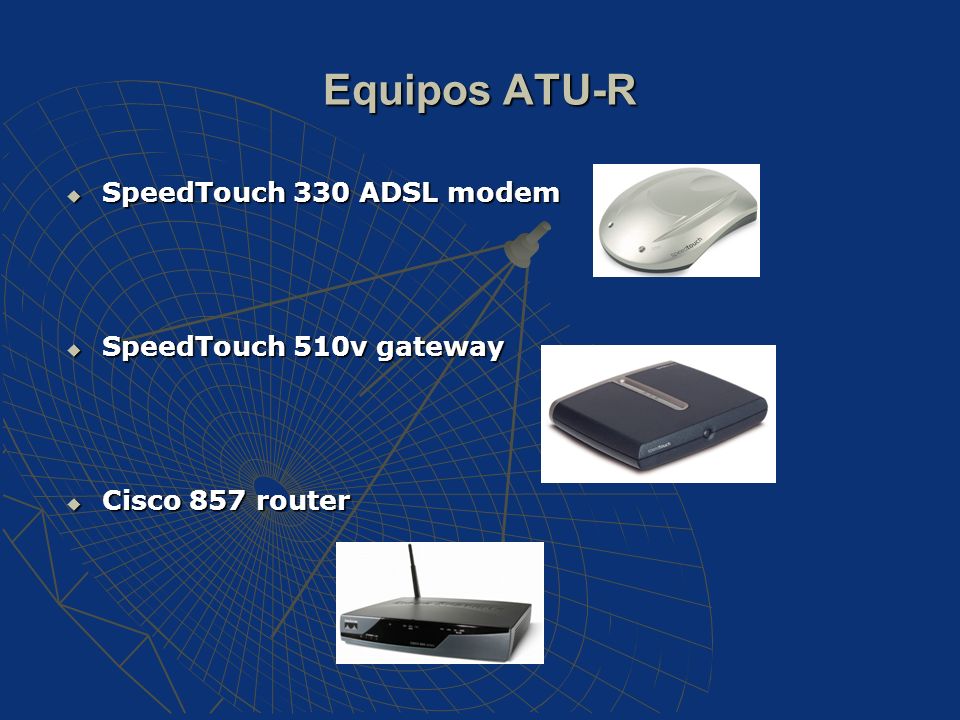

109 Equipos ATU-R SpeedTouch 330 ADSL modem SpeedTouch 510v gateway
Cisco 857 router

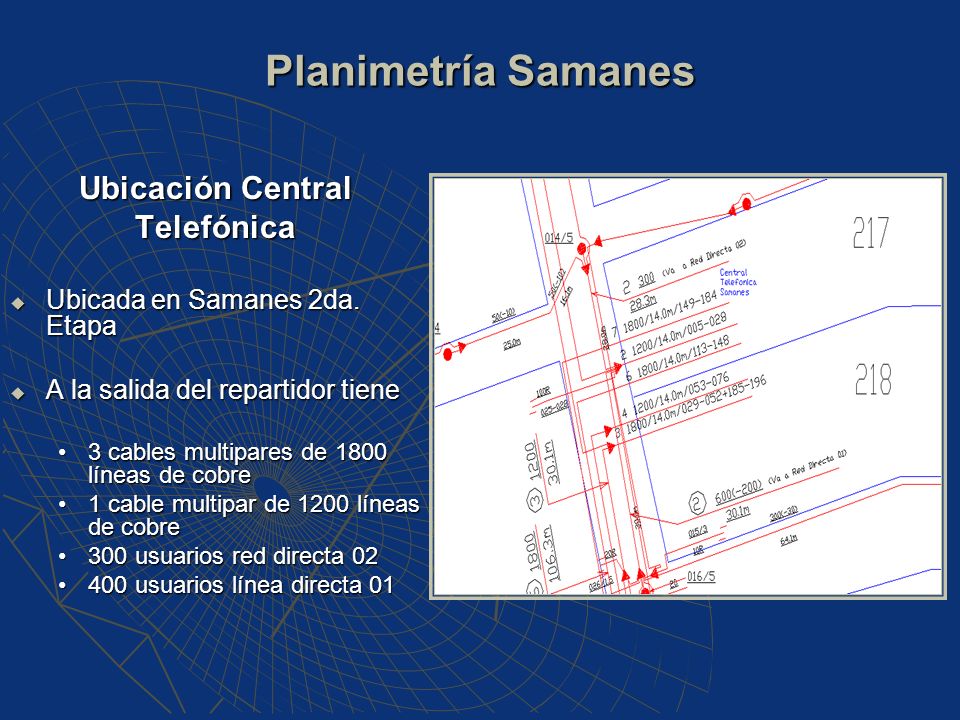

110 Planimetría Samanes Ubicación Central Telefónica
Ubicada en Samanes 2da. Etapa A la salida del repartidor tiene 3 cables multipares de 1800 líneas de cobre 1 cable multipar de 1200 líneas de cobre 300 usuarios red directa 02 400 usuarios línea directa 01

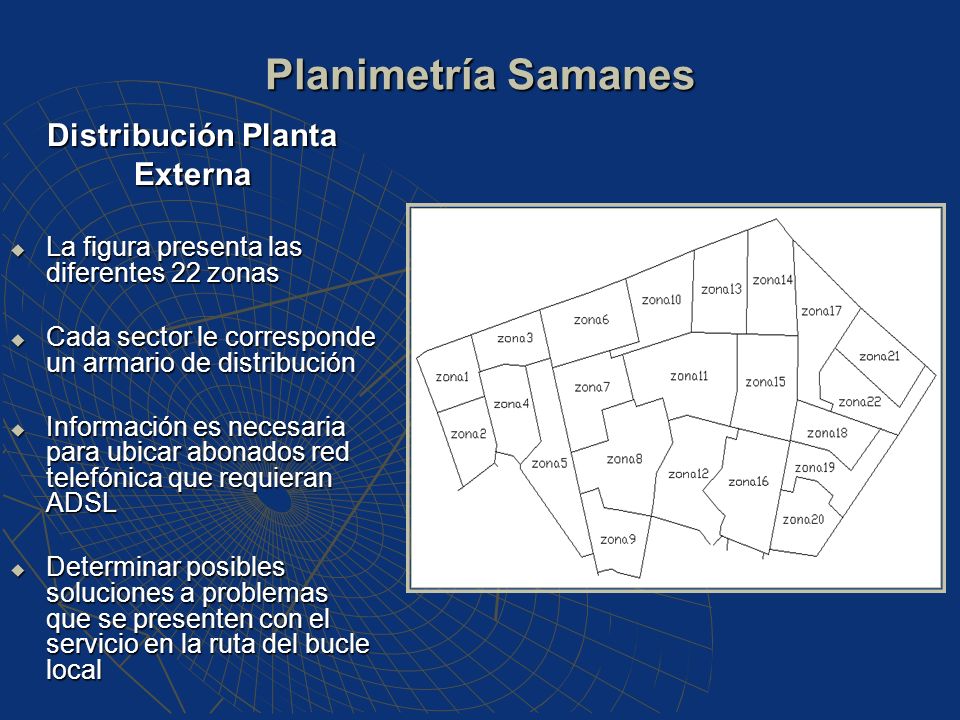

111 Planimetría Samanes Distribución Planta Externa
La figura presenta las diferentes 22 zonas Cada sector le corresponde un armario de distribución Información es necesaria para ubicar abonados red telefónica que requieran ADSL Determinar posibles soluciones a problemas que se presenten con el servicio en la ruta del bucle local

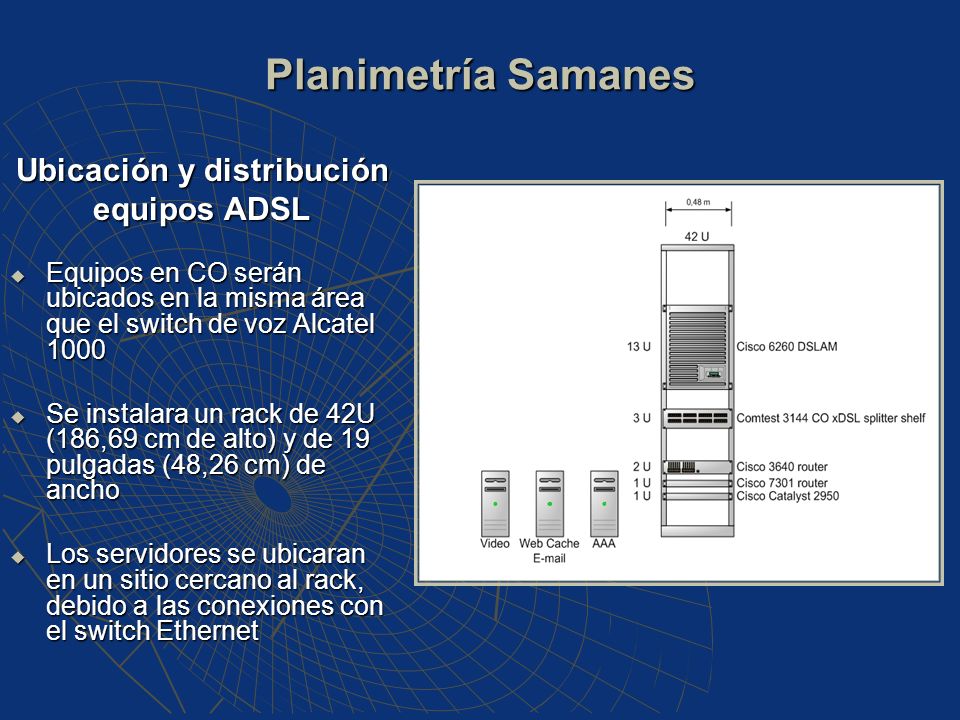

112 Ubicación y distribución
Planimetría Samanes Ubicación y distribución equipos ADSL Equipos en CO serán ubicados en la misma área que el switch de voz Alcatel 1000 Se instalara un rack de 42U (186,69 cm de alto) y de 19 pulgadas (48,26 cm) de ancho Los servidores se ubicaran en un sitio cercano al rack, debido a las conexiones con el switch Ethernet

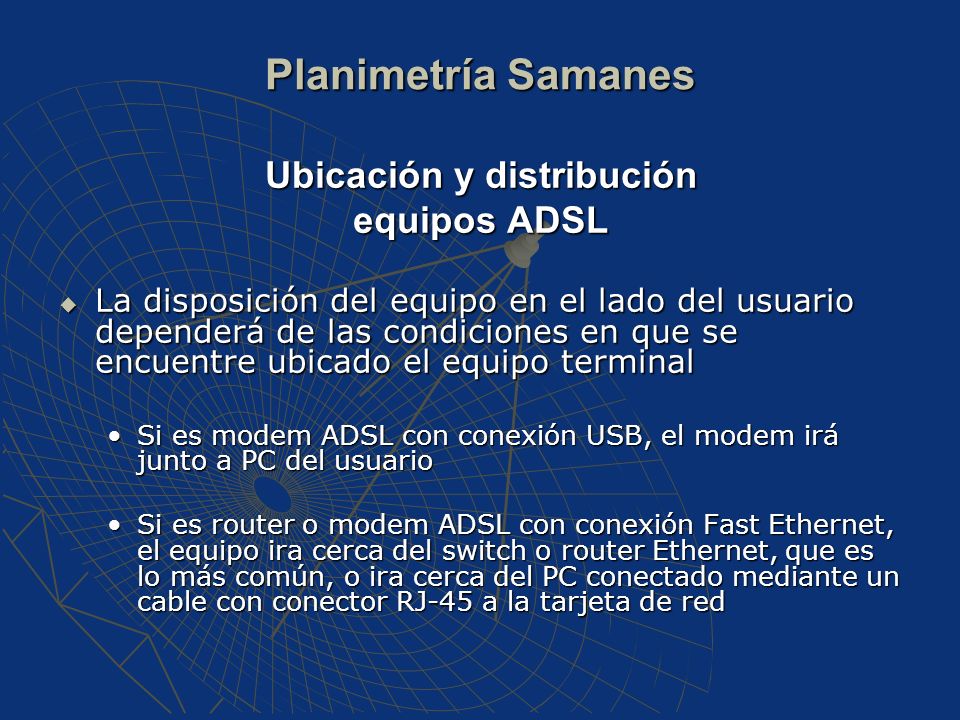

113 Ubicación y distribución
Planimetría Samanes Ubicación y distribución equipos ADSL La disposición del equipo en el lado del usuario dependerá de las condiciones en que se encuentre ubicado el equipo terminal Si es modem ADSL con conexión USB, el modem irá junto a PC del usuario Si es router o modem ADSL con conexión Fast Ethernet, el equipo ira cerca del switch o router Ethernet, que es lo más común, o ira cerca del PC conectado mediante un cable con conector RJ-45 a la tarjeta de red

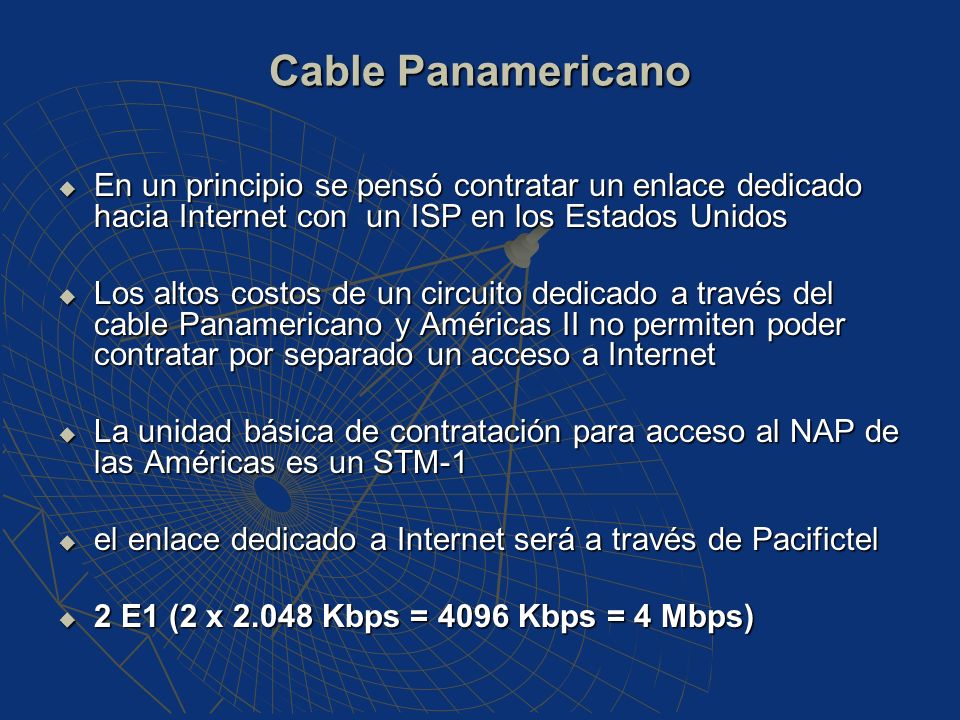

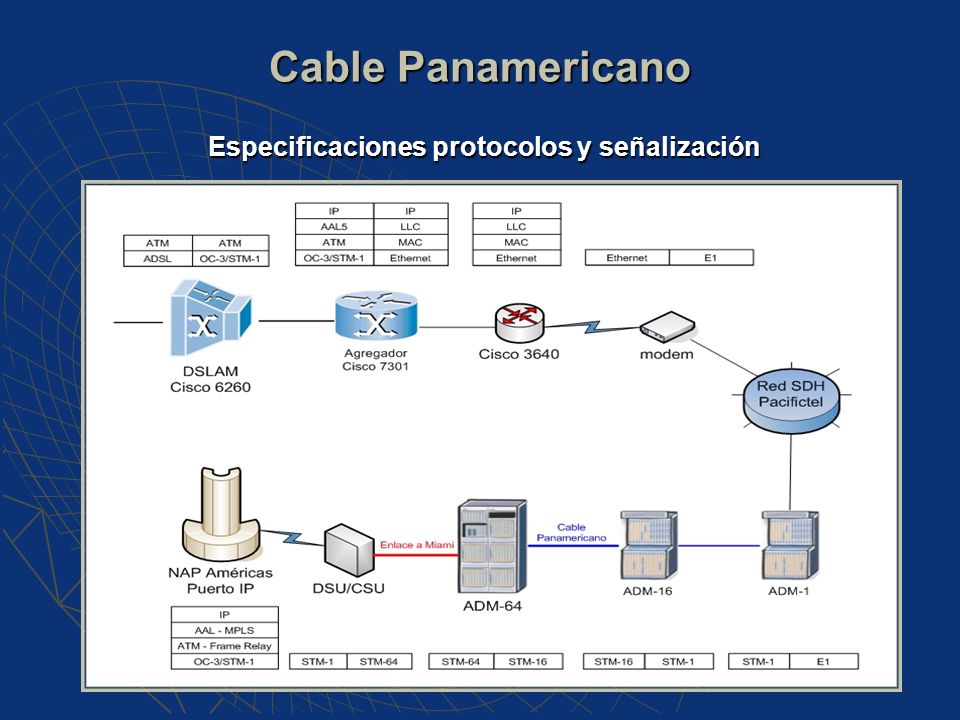

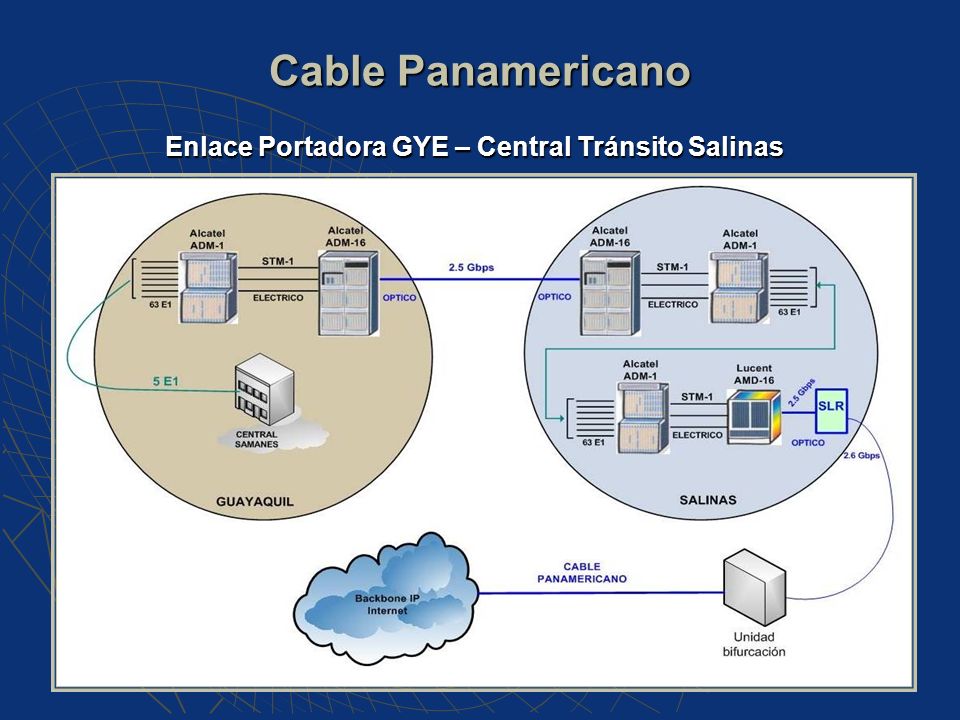

114 Cable Panamericano En un principio se pensó contratar un enlace dedicado hacia Internet con un ISP en los Estados Unidos Los altos costos de un circuito dedicado a través del cable Panamericano y Américas II no permiten poder contratar por separado un acceso a Internet La unidad básica de contratación para acceso al NAP de las Américas es un STM-1 el enlace dedicado a Internet será a través de Pacifictel 2 E1 (2 x Kbps = 4096 Kbps = 4 Mbps)

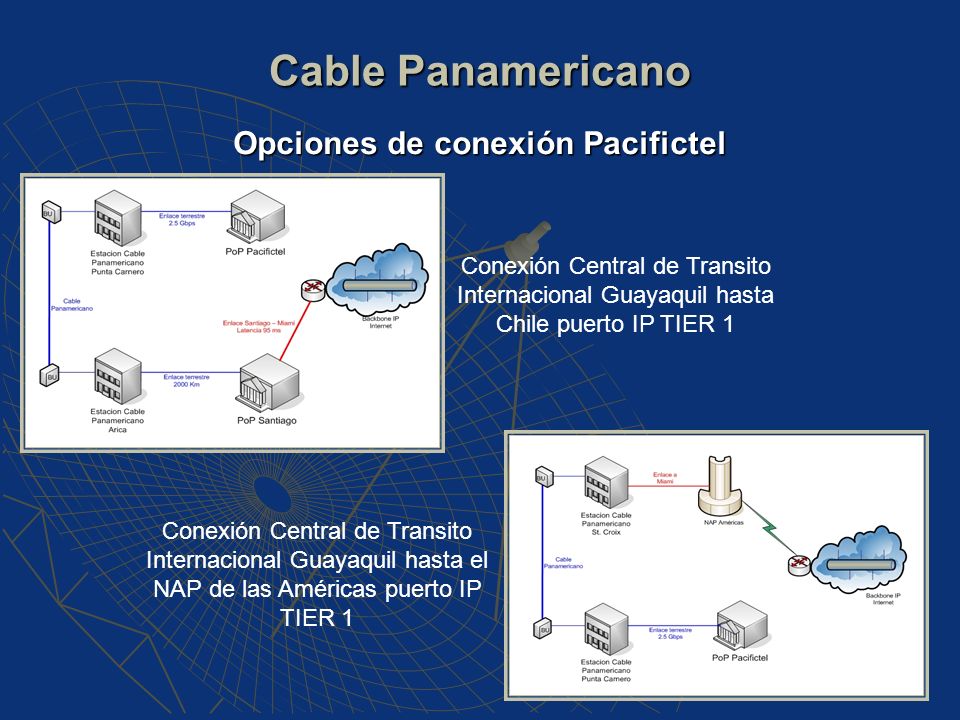

115 Opciones de conexión Pacifictel
Cable Panamericano Opciones de conexión Pacifictel Conexión Central de Transito Internacional Guayaquil hasta Chile puerto IP TIER 1 Conexión Central de Transito Internacional Guayaquil hasta el NAP de las Américas puerto IP TIER 1

116 Cable Panamericano Enlace Portadora GYE – Central Tránsito Salinas

117 Central Tránsito Salinas – NAP Américas
Cable Panamericano Central Tránsito Salinas – NAP Américas

118 Especificaciones protocolos y señalización
Cable Panamericano Especificaciones protocolos y señalización

119 Administración red ADSL
Proyección Futura red ADSL Cronograma actividades

120 Esquema final CO

121 Esquema final enlace dedicado Internet

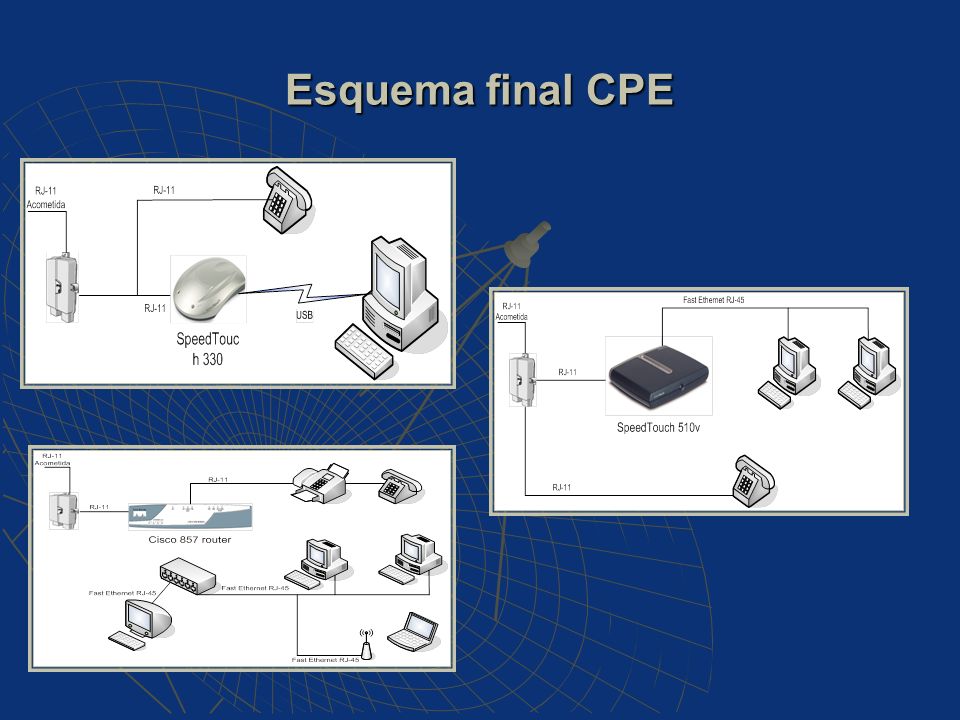

122 Esquema final CPE

123 “Estudio Económico del proyecto”
CAPITULO IV: “Estudio Económico del proyecto”

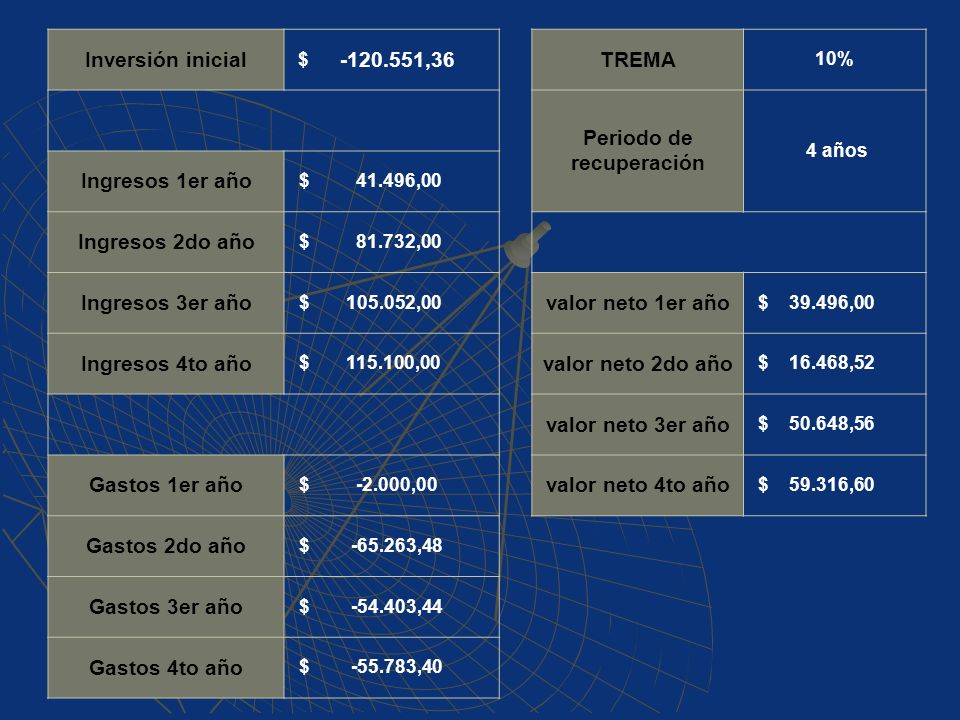

124 Inversión inicial TREMA Periodo de recuperación Ingresos 1er año
$ ,36 TREMA 10% Periodo de recuperación 4 años Ingresos 1er año $ ,00 Ingresos 2do año $ ,00 Ingresos 3er año $ ,00 valor neto 1er año $ ,00 Ingresos 4to año $ ,00 valor neto 2do año $ ,52 valor neto 3er año $ ,56 Gastos 1er año $ ,00 valor neto 4to año $ ,60 Gastos 2do año $ ,48 Gastos 3er año $ ,44 Gastos 4to año $ ,40

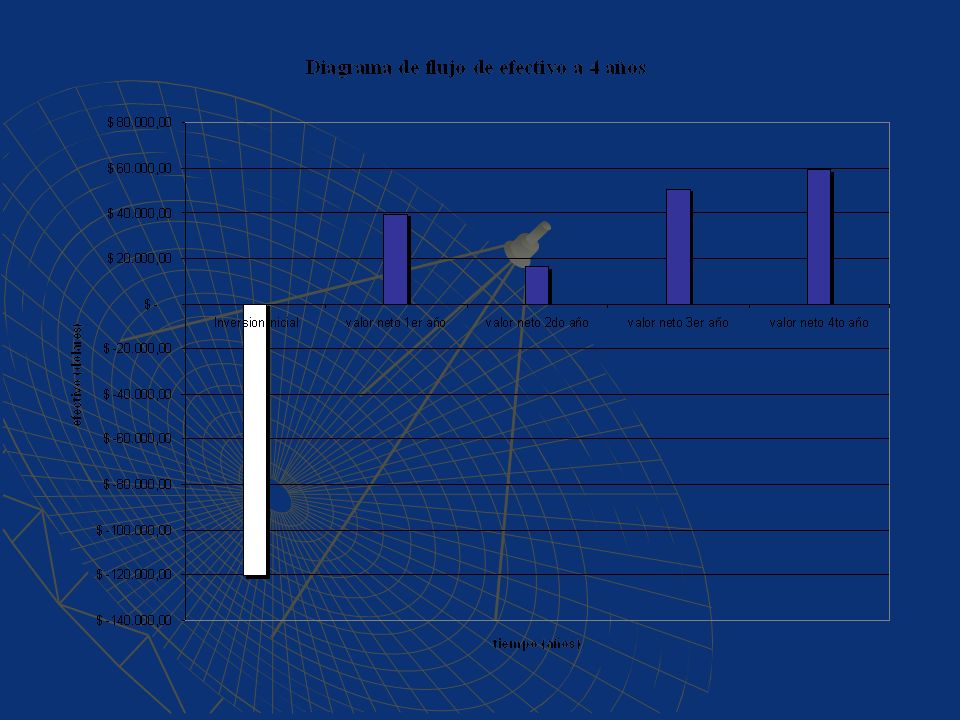

125

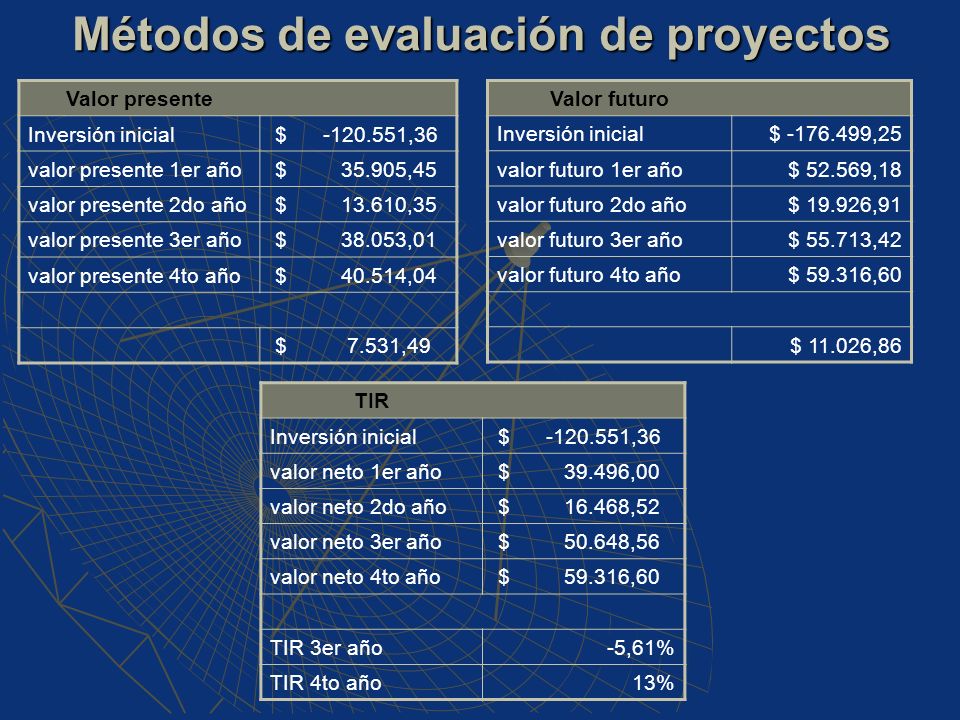

126 Métodos de evaluación de proyectos
Valor presente Inversión inicial $ ,36 valor presente 1er año $ ,45 valor presente 2do año $ ,35 valor presente 3er año $ ,01 valor presente 4to año $ ,04 $ ,49 Valor futuro Inversión inicial $ ,25 valor futuro 1er año $ ,18 valor futuro 2do año $ ,91 valor futuro 3er año $ ,42 valor futuro 4to año $ ,60 $ ,86 TIR Inversión inicial $ ,36 valor neto 1er año $ ,00 valor neto 2do año $ ,52 valor neto 3er año $ ,56 valor neto 4to año $ ,60 TIR 3er año -5,61% TIR 4to año 13%
