1 ELECTROTECNIA I CLASE N°

2 F.E.M Y CORRIENTE COMPLEJAS
F.E.M. COMPLEJA Z COMPLEJA CORRIENTE COMPLEJA

3 LA F. E. M. Y CORRIENTE COMPLEJAS NO DEPENDEN DEL TIEMPO
LA F.E.M. Y CORRIENTE COMPLEJAS NO DEPENDEN DEL TIEMPO. SUS MÓDULOS SON LOS VALORES EFICACES DE LAS MAGNITU- DES FÍSICAS QUE REPRESENTAN Y SUS ARGUMENTOS COINCIDEN CON LAS FASES INICIALES DE LAS ONDAS SENOIDALES, A PARTIR DE LOS CUALES RESULTA LA DIFERENCIA DE FASE ENTRE LAS MISMAS. LAS MAGNITUDES COMPLEJAS NOS PROPORCIONAN LA MISMA INFORMACIÓN QUE LAS FUNCIONES SENOIDALES, QUE CORRESPONDEN A LA REALIDAD FÍSICA.

4 LEY DE OHM COMPLEJA EN UN ELEMENTO DE CIRCUITO RECO- RRIDO POR CORRIENTE ALTERNA SINU- SOIDAL LA TENSIÓN Y CORRIENTE COMPLEJAS ESTÁN RELACIONADAS POR:

5 IMPEDANCIA COMPLEJA - CIRCUITO SERIE

6 EJERCICIO: REPRESENTAR LOS TRES CASOS EN EL PLANO COMPLEJO
CIRCUITO INDUCTIVO. CAPACITIVO Y RESONANTE EJERCICIO: REPRESENTAR LOS TRES CASOS EN EL PLANO COMPLEJO

7 DEFINIMOS ADMITANCIA COMPLEJA:

8 ADMITANCIA COMPLEJA - CIRCUITO PARALELO

9 EJERCICIO: REPRESENTAR LOS TRES CASOS EN EL PLANO COMPLEJO
CIRCUITO INDUCTIVO. CAPACITIVO Y RESONANTE EJERCICIO: REPRESENTAR LOS TRES CASOS EN EL PLANO COMPLEJO

10 EJERCICIO: CALCULE LAS IMPEDANCIAS Y ADMITANCIAS COMPLEJAS DE COMBINACIONES DE ELEMENTOS EN SERIE, EN PARALELO Y MIXTAS. EJERCICIO: CALCULE LAS IMPEDANCIAS Y ADMITANCIAS COMPLEJAS DE COMBINACIONES DE ELEMENTOS EN SERIE, EN PARALELO Y MIXTAS.

11 DIAGRAMAS VECTORIALES

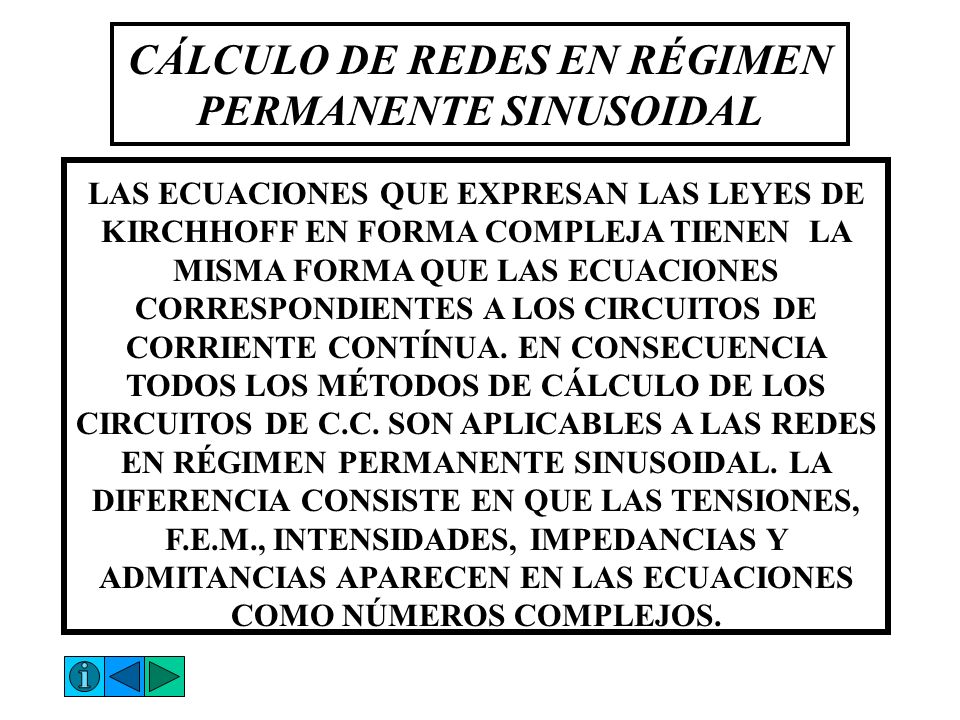

12 CÁLCULO DE REDES EN RÉGIMEN PERMANENTE SINUSOIDAL
LAS ECUACIONES QUE EXPRESAN LAS LEYES DE KIRCHHOFF EN FORMA COMPLEJA TIENEN LA MISMA FORMA QUE LAS ECUACIONES CORRESPONDIENTES A LOS CIRCUITOS DE CORRIENTE CONTÍNUA. EN CONSECUENCIA TODOS LOS MÉTODOS DE CÁLCULO DE LOS CIRCUITOS DE C.C. SON APLICABLES A LAS REDES EN RÉGIMEN PERMANENTE SINUSOIDAL. LA DIFERENCIA CONSISTE EN QUE LAS TENSIONES, F.E.M., INTENSIDADES, IMPEDANCIAS Y ADMITANCIAS APARECEN EN LAS ECUACIONES COMO NÚMEROS COMPLEJOS.

13 POTENCIA MEDIA O ACTIVA POTENCIA FLUCTUANTE
POTENCIA EN C.A. POTENCIA INSTANTÁNEA POTENCIA MEDIA O ACTIVA POTENCIA FLUCTUANTE

14 INVESTIGUE EL SIGNIFICADO DE LA POTENCIA REACTIVA COMENZANDO POR DETERMINAR SU VALOR EN LOS TRES ELEMENTOS PASIVOS DE CIRCUITOS.

15 TRIÁNGULO DE POTENCIAS

16 FACTOR DE POTENCIA SE REQUIERE QUE EL FACTOR DE POTENCIA SEA PRÓXIMO A LA UNIDAD, PARA QUE AL DEMANDAR UNA DADA POTENCIA ACTIVA, ÉSTA SE OBTENGA CON LA MENOR INTENSIDAD DE CORRIENTE Y POTENCIA APARENTE QUE SEA POSIBLE.

17 CARGA SIN CORRECCIÓN DE FACTOR DE POTENCIA

18 CORRECCIÓN DE F.P. DEMUESTRE QUE LA CAPACIDAD NECESARIA PARA LA MEJORA DE F.P. PROPUESTA EN LA FIGURA VALE

19 POTENCIA REACTIVA DE LOS CAPACITORES DE CORRECCIÓN
