DAÑOS EN BORDE COSTERO DE VIÑA DEL MAR

Presentación del tema: "DAÑOS EN BORDE COSTERO DE VIÑA DEL MAR"— Transcripción de la presentación:

1 DAÑOS EN BORDE COSTERO DE VIÑA DEL MAR
PRODUCTO DE LAS MAREJADAS DE LOS DÍAS 7 Y 8 DE AGOSTO DE 2015 LA SIGUIENTE PRESENTACIÓN BUSCA MOSTRAR DE MANERA GRÁFICA LOS DAÑOS PRODUCIDOS EN LA ZONA DE BORDE COSTERO, POR LAS FUERTES MAREJADAS OCURRIDAS DURANTE EL TEMPORAL QUE SE PRODUCE LOS DÍAS 7 Y 8 DE AGOSTO DEL PRESENTE AÑO, EN LA QUINTA REGIÓN. SE COMPLEMENTA CON LOS INFORMES TÉCNICOS QUE SE HACEN PARA CADA CASO EN PARTICULAR, DONDE SE DESCRIBEN DE MANERA MÁS DETALLADA LOS DAÑOS Y SE PLANTEAN SOLUCIONES GENERALES. EN EL CASO DE LA PLAYA ACAPULCO Y BALNEARIO CALETA ABARCA, SE INDICAN DAÑOS PERO EXISTEN CONCESIONARIOS DE PLAYA QUE DEBEN GESTIONAR LAS REPARACIÓNES.

2 SOCAVON 1 SECTOR COCHOA DESPRENDIMIENTO DE MURO, PAVIMENTO Y ACERA.

3 SOCAVON 2 SECTOR COCHOA DESPRENDIMIENTO DE MURO HACIA EL MAR, RIESGO PARA PEATONES POR DAÑO EN ACERA.

4 SECTOR SALIDA JARDIN DEL MAR - BORGOÑO

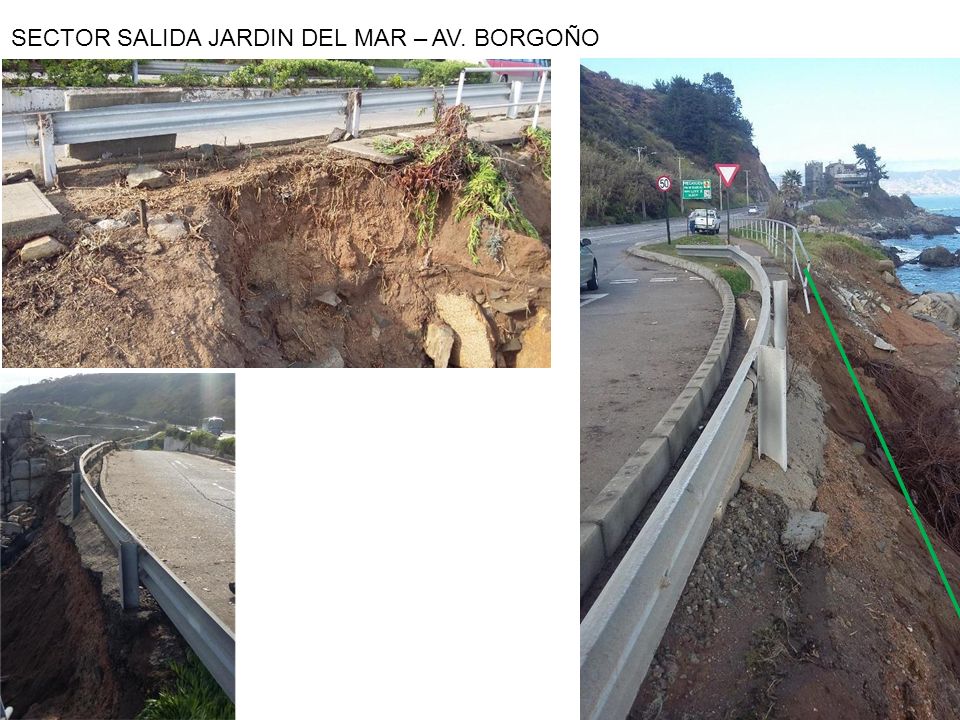

DESPRENDIMIENTO DE ACERA HACIA EL LADO MAR INESTABILIDAD DE ESTE COSTADO, Y NUEVOS FRENTES PUEDEN COMPROMETER LA ESTABILIDAD DE LA CALLE (SALIDA JARDIN DEL MAR), BARANDA DE PROTECCION VEHICULAR INESTABLE.

5 SECTOR SALIDA JARDIN DEL MAR – AV. BORGOÑO

6 PARQUE COSTERO: ETAPA 3 – ETAPA 4 Y ETAPA 5 SIN DAÑOS
ETAPA 3 AÑO 2008 – M2 - $ FINANCIAMIENTO MUNICIPAL ETAPA 4 AÑO 2011 – M2 - $ ETAPA 5 AÑO 2012 – M2 - $ FINANCIAMIENTO F.N.D.R. SECTOR SIN DAÑOS ETAPA 1 DAÑOS DESDE KIOSCO MARINEROS AL SUR

7 DAÑOS PRIMERA ETAPA (RELOJ DE SOL AL NORTE HASTA PASEO DE MADERA)
ETAPA 1 INAUGURADA AÑO 2006 – M2 - $ SECTORES DAÑADOS: PASEO DE MADERA SECTOR JUEGOS - SOMBREADEROS SECTOR PASEO COSTADO PONIENTE PILETA MURO EX EDYCE PERDIDA DE MIRADORES (2 MÓDULOS) PASEO DE BORDE (BALDOSAS) SUP. PARQUE ETAPA DAÑADA: 680 M2 (2,6%) –

8 MODULO DE KIOSCO MARINEROS SUR EN EL AIRE LADO PONIENTE.
DAÑOS MENORES EN TERMINACIONES DE PAVIMENTOS.

9 NIVEL DE ARENA ANTES NIVEL DE ARENA HOY PASEO DE MADERA ESTA COLAPSADO, PORQUE PERDIO APOYO POR DESCENSO DE NIVEL DE ARENA, COMPROMETE PASARELA Y SOMBREADERO. SE DEBE DEMOLER

10 ZONA FINAL PASEO DE MADERA – ACCESO A PLAYA
SECTOR DE RAMPA DE ACCESO A PLAYA SE ENCUENTRA EN EL AIRE, SE VE EMPLANTILLADO. SECTOR DE PASARELA DE MADERA A DEMOLER.

11 SITUACION ANTES DE TEMPORAL.

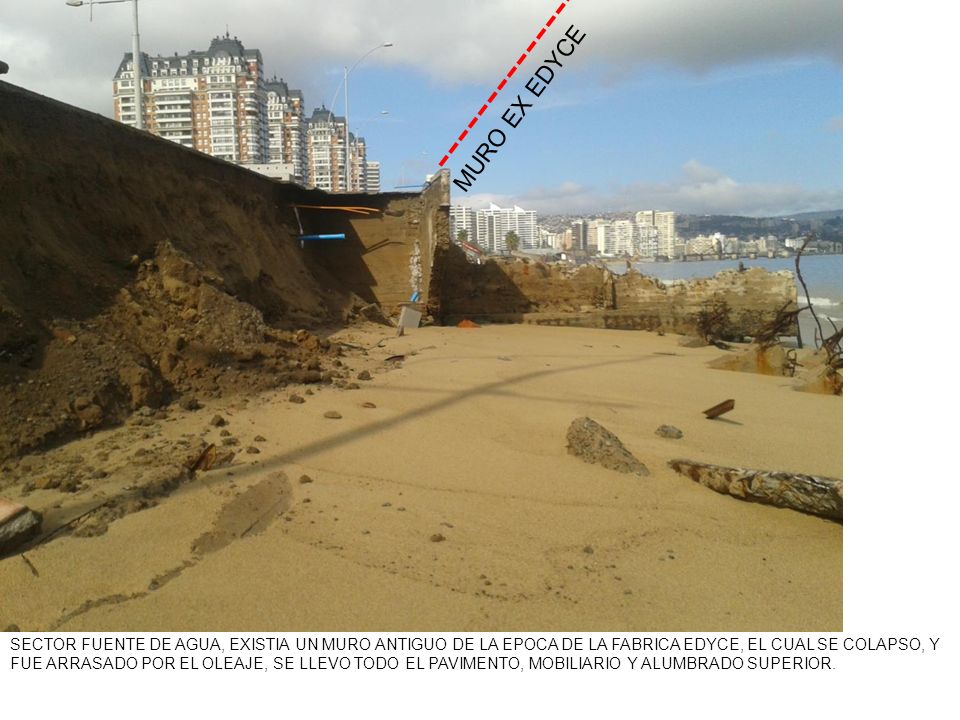

12 MURO EX EDYCE SECTOR FUENTE DE AGUA, EXISTIA UN MURO ANTIGUO DE LA EPOCA DE LA FABRICA EDYCE, EL CUAL SE COLAPSO, Y FUE ARRASADO POR EL OLEAJE, SE LLEVO TODO EL PAVIMENTO, MOBILIARIO Y ALUMBRADO SUPERIOR.

13

14 SITUACION ANTES DE TEMPORAL

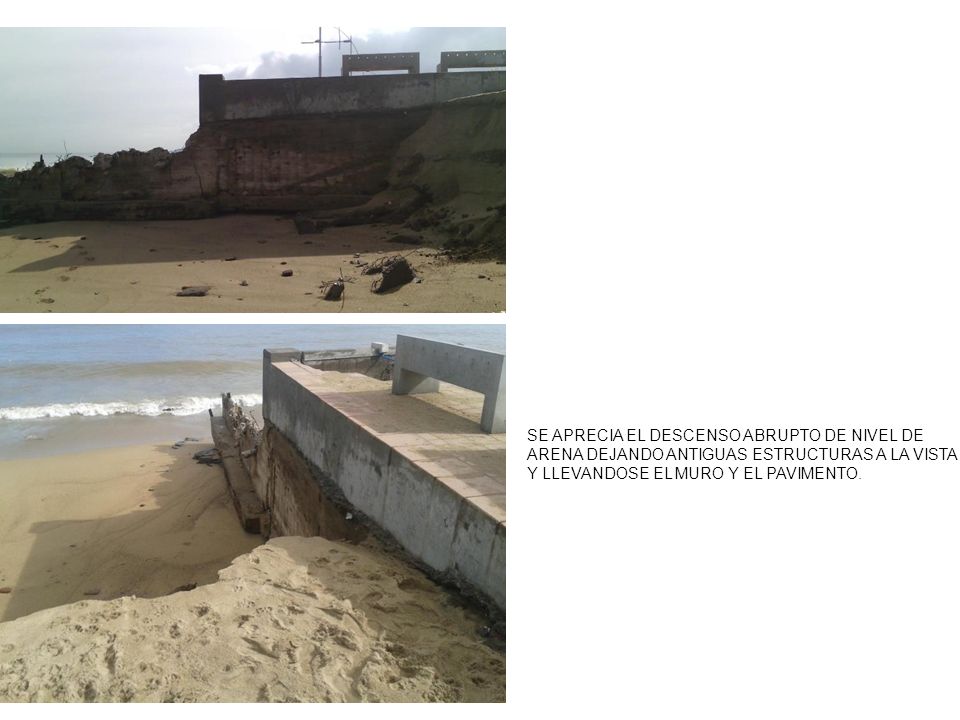

15 SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA DEJANDO ANTIGUAS ESTRUCTURAS A LA VISTA Y LLEVANDOSE EL MURO Y EL PAVIMENTO.

16 SITUACION ANTES DE TEMPORAL
SECTOR MIRADOR SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA DEJANDO EL MURO SIN SUSTENTO VOLCANDOSE Y ARRASTRANDO EL PAVIMENTO.

17 NIVEL DE ARENA ANTES NIVEL DE FUNDACION ANTES

18 SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA LAS ESCALERAS SIN SUELO DE SOPORTE, EN EL AIRE.
SE APRECIA EL COLECTOR DE AGUAS LLUVIAS DE CALLE 18 NORTE CORTADO.

19 SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA DEJANDO ALGUNAS ESTRUCTURAS CON FUNDACIONES SEMI EXPUESTAS. MODULO DE KIOSCO OPERADORA DE PLAYA BLANCA VOLCADO.

20 SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE TALUD PRODUCTO DEL CAMBIO DE NIVEL DE ARENA, DEJA ALGUNOS POYOS A LA VISTA LO QUE PRODUCE INCLINACIÓN EN LOS SOMBREADEROS.

21 COLAPSO MODULO MIRADOR
SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA PRODUCIENDO EL VOLCAMIENTO DEL MURO Y BANCA DE HORMIGON DEL MIRADOR, QUE AL CEDER ARRASTRA TODO EL PAVIMENTO Y ALUMBRADO PÚBLICO DE ESTE PUNTO. EN ESTE SECTOR SE ENCUENTRAN DEPOSITADOS GRAN CANTIDAD DE ESCOMBROS, EN DONDE HABIA PLAYA.

22

23 DAÑOS SEGUNDA ETAPA (RELOJ DE SOL AL SUR

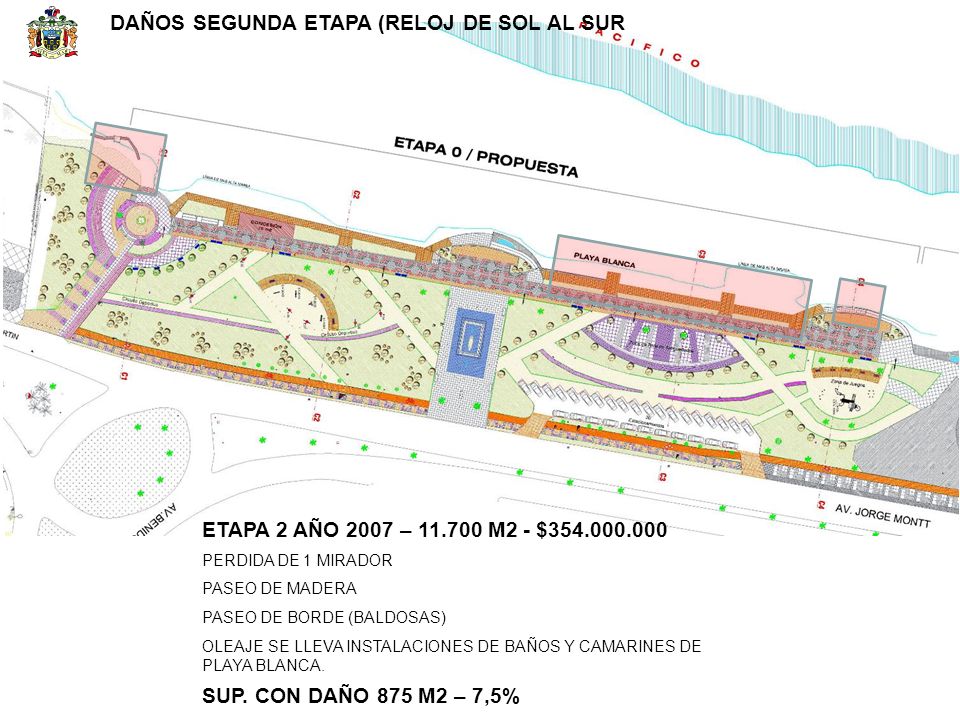

ETAPA 2 AÑO 2007 – M2 - $ PERDIDA DE 1 MIRADOR PASEO DE MADERA PASEO DE BORDE (BALDOSAS) OLEAJE SE LLEVA INSTALACIONES DE BAÑOS Y CAMARINES DE PLAYA BLANCA. SUP. CON DAÑO 875 M2 – 7,5%

24 PLAYA BLANCA – ETAPA 2 MIRADOR
PASEO DE MADERA PASEO DE BORDE (BALDOSAS) OLEAJE SE LLEVA INSTALACIONES DE BAÑOS Y CAMARINES DE PLAYA

25 SECTOR PASEO DE BORDE Y PLAYA BLANCA
PRODUCTO DEL OLEAJE SE APRECIA EL DESCENSO ABRUPTO DE NIVEL DE ARENA, EL MAR SE LLEVA EL TALUD, PASEO DE MADERA MURO Y PASEO DE BORDE. EN ESTE SECTOR SE ENCONTRABAN LOS MÓDULOS DE SERVICIOS HIGIENICOS Y CAMARINES DE PLAYA BLANCA QUE TAMBIEN FUERON ARRASTRADOS POR EL OLEAJE.

26

27

28 SECTOR ANTES DEL TEMPORAL

29 SECTOR REMATE CALLE 15 NORTE
SE DESTRUYE MURO DE PIEDRA, SE PIERDE TALUD Y DUCTO DE AGUAS LLUVIAS ESTA CORTADO EN LA SALIDA ALTURA MURO

30 SECTOR EX -SANATORIO MARITIMO
EL MURO PERIMETRAL DEL LOTE PARTICULAR (EX – SANATORIO) EN SU COSTADO PONIENTE FRENTE A PLAYA SANATORIO MARITIMO, PRESENTAUN ASENTAMIENTO CON RIESGO DE VOLCAMIENTO SOBRE EL SECTOR PÚBLICO DE PLAYA.

31 SECTOR FRENTE A CALLE 14 NORTE

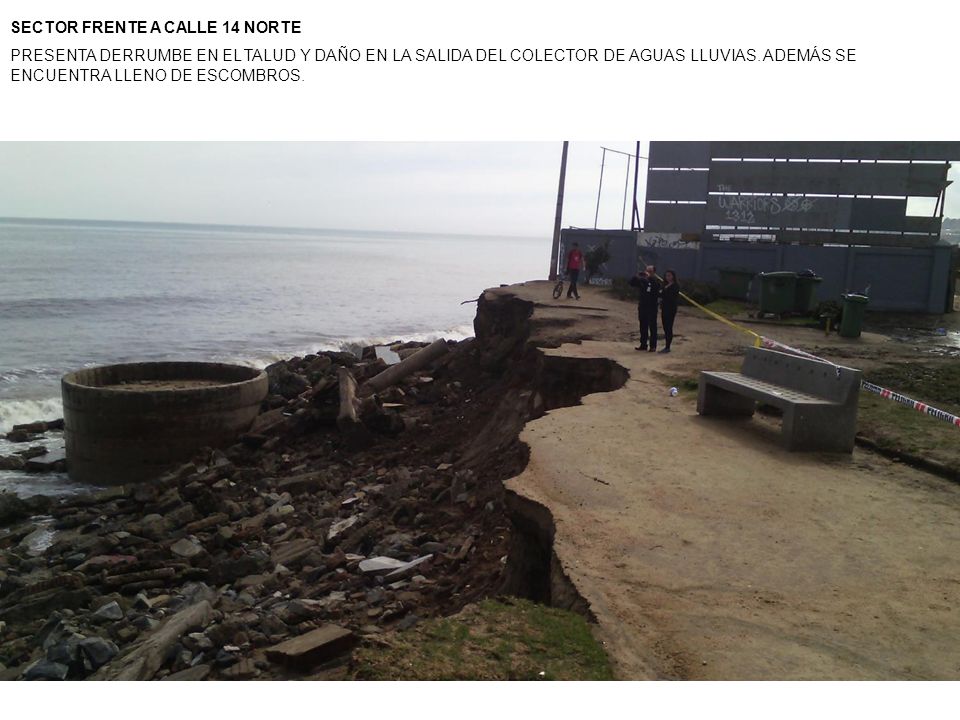

PRESENTA DERRUMBE EN EL TALUD Y DAÑO EN LA SALIDA DEL COLECTOR DE AGUAS LLUVIAS. ADEMÁS SE ENCUENTRA LLENO DE ESCOMBROS.

32 SECTOR PARQUE SAN MARTIN
EL OLEAJE SE LLEVA GRAN PORCENTAJE DE PLAYA, BAJANDO EL NIVEL DE ARENA, SE DESTRUYE EL TALUD, PASEO DE MADERA, BARANDAS Y SE PIERDE EN EL TRAMO NORTE DEL PARQUE UN 60% APROX. DEL PASEO PEATONAL, QUEDANDO EL RESTO EN INESTABLES CONDICIONES, PUDIENDO COLAPSAR, POR LO QUE SE DEMOLERÁ. DEL TOTAL DEL PARQUE M2 –SUFRIERON DAÑOS M2 LARGO 435 ML. SE ENCUENTRA DAÑADO 260 ML INCLUIDO RECINTOS BAÑOS Y EL SECTOR NORTE.

33 SECTOR PARQUE SAN MARTIN

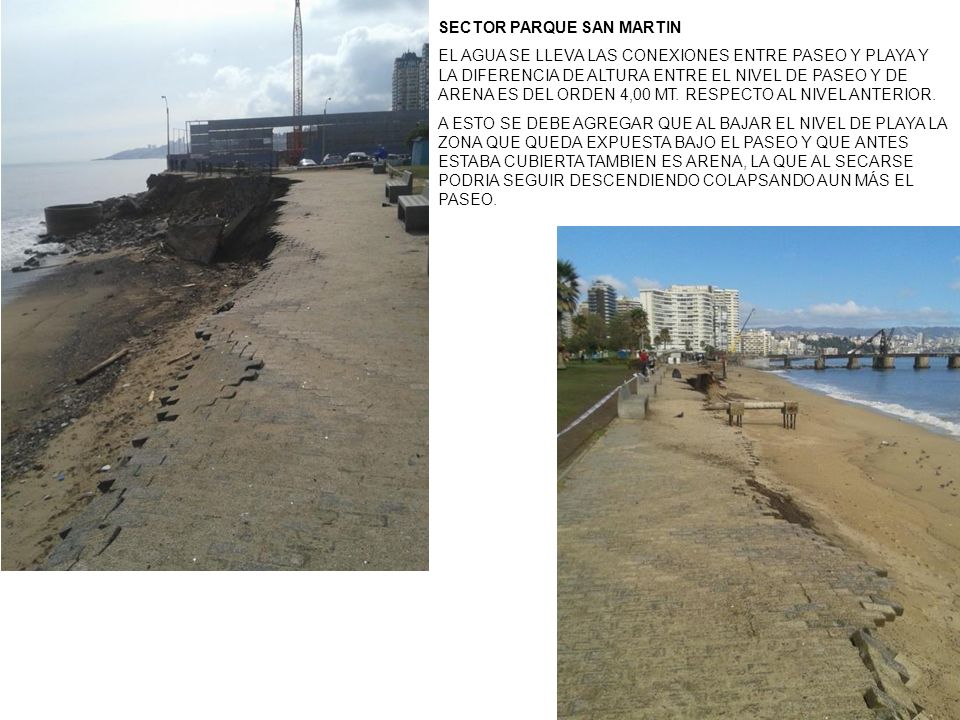

EL AGUA SE LLEVA LAS CONEXIONES ENTRE PASEO Y PLAYA Y LA DIFERENCIA DE ALTURA ENTRE EL NIVEL DE PASEO Y DE ARENA ES DEL ORDEN 4,00 MT. RESPECTO AL NIVEL ANTERIOR. A ESTO SE DEBE AGREGAR QUE AL BAJAR EL NIVEL DE PLAYA LA ZONA QUE QUEDA EXPUESTA BAJO EL PASEO Y QUE ANTES ESTABA CUBIERTA TAMBIEN ES ARENA, LA QUE AL SECARSE PODRIA SEGUIR DESCENDIENDO COLAPSANDO AUN MÁS EL PASEO.

34

35 COLAPSO EN KIOSCOS Y SERVICIOS DE PLAYA

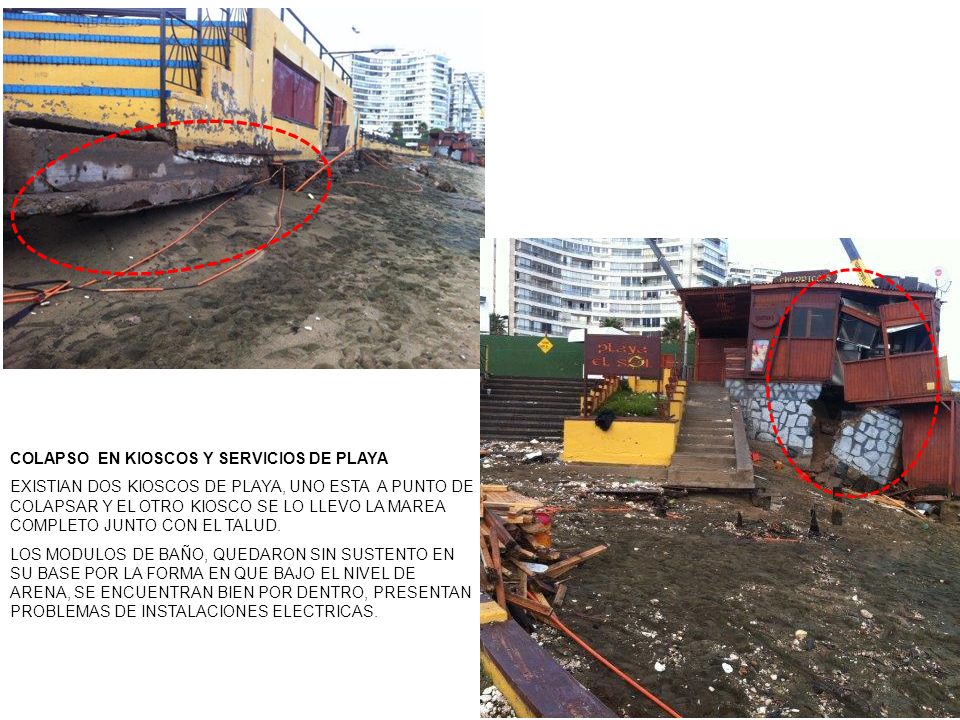

EXISTIAN DOS KIOSCOS DE PLAYA, UNO ESTA A PUNTO DE COLAPSAR Y EL OTRO KIOSCO SE LO LLEVO LA MAREA COMPLETO JUNTO CON EL TALUD. LOS MODULOS DE BAÑO, QUEDARON SIN SUSTENTO EN SU BASE POR LA FORMA EN QUE BAJO EL NIVEL DE ARENA, SE ENCUENTRAN BIEN POR DENTRO, PRESENTAN PROBLEMAS DE INSTALACIONES ELECTRICAS.

36 SECTOR PLAYA ACAPULCO SE FUE TODO EL PASEO DE MADERA, SE DESTRUYE LOCAL TIERRA DEL FUEGO, CON PERDIDA DE ENTORNO Y CAFÉ 9 NORTE, SE DESPRENDE ENTORNO CAFÉ DE 9 NORTE QUEDANDO TODA INFRAESTRUCTURA SANITARIA QUE ESTABA SUBTERRÁNEA A LA VISTA, SE SALIERON ESCALAS DE ACCESO DE PLAYA A EDIFICIOS. SIN CIRCULACION HACIA Y POR LA PLAYA. NIVEL DE BAÑOS SUBTERRANEOS

37 SECTOR PLAYA ACAPULCO – 8 NORTE
LA CIRCULACION PÚBLICA PRESENTA DAÑOS EN PAVIMENTOS LOS CUALES SE ENCUENTRAN LEVANTADOS Y CON UN SECTOR SOCAVADO, PERDIDA DE BARANDAS Y MOBILIARIO. NIVEL DE BAÑOS SUBTERRANEOS

38

39 SECTOR AV. PERÚ (HASTA TENIENTE MERINO)
SE PRODUCE DAÑO EN EDIFICIOS, PERDIDA DE MOBILIARIO, TAPAS DE CÁMARA, PALMERAS, SECTORES DE ACERAS.

40 SECTOR AV. PERÚ (DESDE TENIENTE MERINO A AV. LOS HEROES)

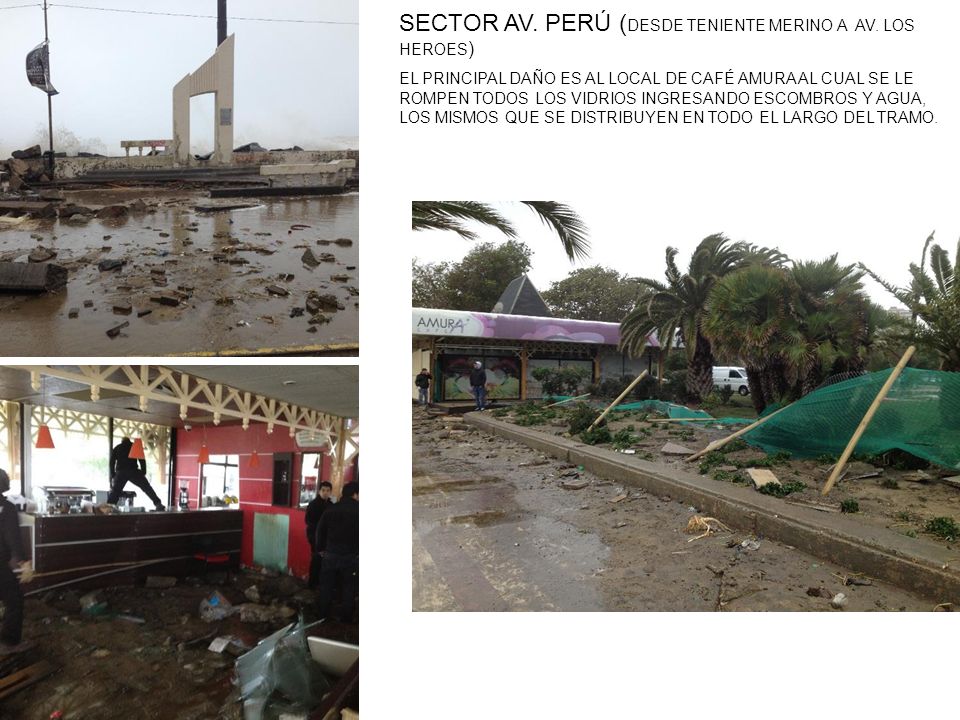

EL PRINCIPAL DAÑO ES AL LOCAL DE CAFÉ AMURA AL CUAL SE LE ROMPEN TODOS LOS VIDRIOS INGRESANDO ESCOMBROS Y AGUA, LOS MISMOS QUE SE DISTRIBUYEN EN TODO EL LARGO DEL TRAMO.

41 SOCAVON DE AV. MARINA SE SALIERON PIEDRAS DESDE LA BASE DEL MURO Y SE FUE EL FINO LO QUE SOSTIENE EL PAVIMENTO.

42 SOCAVON DE AV. MARINA SECTOR DEL MURO DE CONTENCION FRONTAL Y LATERAL DONDE SE PRODUCE ENTRADA DE AGUA Y PERDIDA DE FINO.

43 SECTOR BALNEARIO CALETA ABARCA
EL PRINCIPAL DAÑO ES LA PERDIDA DEL COLECTOR DE ALCANTARILLADO EN UN TRMAO DE APROX. 35 MT. AL COSTADO DE AV. ESPAÑA. EN LA DISCOTEQUE TAMBIEN SE APRECIAN DAÑOS EN TERMINACIONES, POR ROTURA DE VIDRIOS, PASARELA DE MADERA Y CUBIERTAS DE LONAS TENSADAS. .

44 SECTOR AV. ESPAÑA A PARQUE JUAN DE SAAVEDRA
PERDIDA DE PROTECCION POR REBAJE DE ARENA Y ENROCADO, NO HAY RIESGO A CORTO PLAZ. SE DEBE TENER PRESENTE. CLUB DE YATES A CALEUCHE DAÑOS MATERIALES GRAVES, SECTORES ENTREGADOS EN CCMM A DISTINTAS ORGANIZACIONES. PARQUE JUAN DE SAAVEDRA DAÑOS EN TODA LA INFRAESTRUCTURA PÚBLICA ACLARAR TEMA DE PROYECTO DOP DE PARQUE JUAN DE SAAVEDRA.

45 ACCIONES EN DESARROLLO
ANALISIS DE DAÑO – INFORME DE CATASTRO PREPARACION DE TÉRMINOS DE REFERENCIA PARA TRABAJOS DE DEMOLICION DE ZONAS CON RIESGO DE DERRUMBE Y RETIRO DE ESCOMBROS. LEVANTAMIENTO TOPOGRÁFICO DE NUEVOS NIVELES DE ARENA. ACCIONES PRÓXIMAS ELABORACIÓN DE PLAN DE HABILITACIÓN DE PLAYAS PARA PERIODO ESTIVAL, CON OBRAS DE MITIGACIÓN. ELABORACIÓN DE PROYECTOS DEFINITIVOS DE REPARACIÓN DE LAS ZONAS AFECTADAS.

46

47 SOCAVON ASENTAMIENTO CALZADA LAPISLAZULI REÑACA
DESDE TERRENO SUPERIOR SE ARRASTRO MATERIAL QUE TAPO LA CALLE Y EL MURO SE ASENTO POR SEMIVOLCAMIENTO POR FALTA DE SUSTENTACIÓN, SE BAJO CALZADA.

48 SECTOR CALLE PARIS con PEDRO MONTT - RECREO

49 SECTOR CALLE PARIS con PEDRO MONTT - RECREO
DESPRENDIMIENTO DE MURO, DE ACERA, PUEDE COMPROMETER ESTABILIDAD DE LA CALLE COMPLETA EN ESTE TRAMO, ABAJO HAY UNA VIVIENDA. TRÁNSITO SUSPENDIDO

50 SECTOR CALLE PARIS - RECREO

51
