1 PROYECTO CALLE CASTRO COMUNA CALLE LARGA
I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

2 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

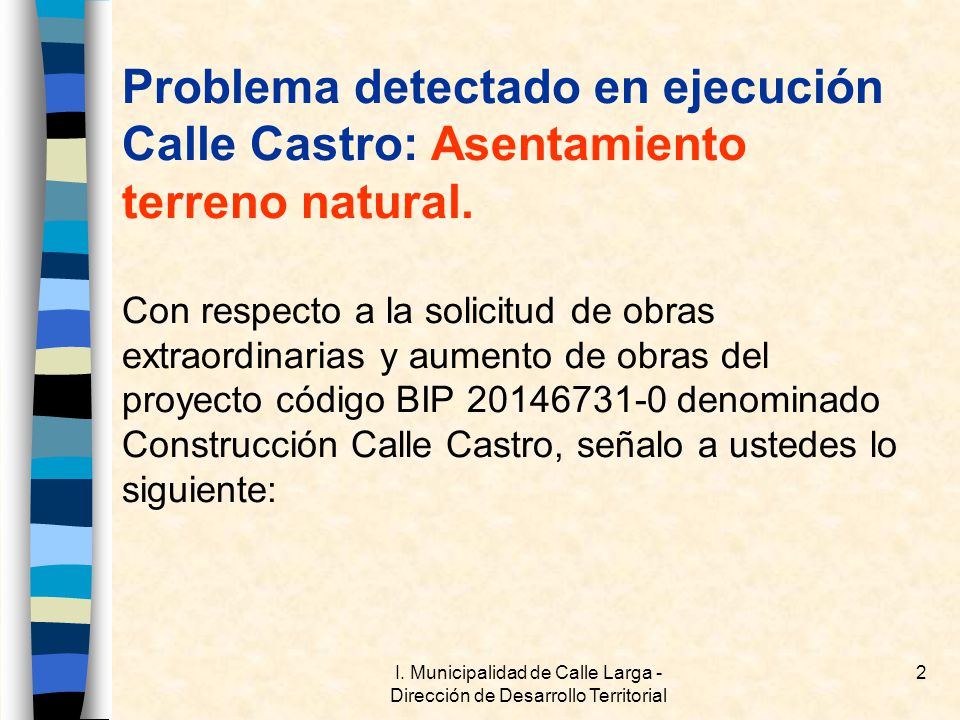

Problema detectado en ejecución Calle Castro: Asentamiento terreno natural. Con respecto a la solicitud de obras extraordinarias y aumento de obras del proyecto código BIP denominado Construcción Calle Castro, señalo a ustedes lo siguiente: I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

3 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial
1.- El proyecto consiste en la pavimentación de 900 m. de calzada con carpeta de asfalto, pavimentación de acceso a pasajes en hormigón y asfalto, construcción de veredas e instalación de señalética vial. Cabe señalar que en dicha calle se emplaza una matriz de agua potable y el colector de alcantarillado que recibe y traslada las aguas servidas de toda la Comuna de Calle Larga. La instalación de dicho colector fue financiada con fondos FNDR y traspasado a ESVAL hace más de 10 años atrás. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

4 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

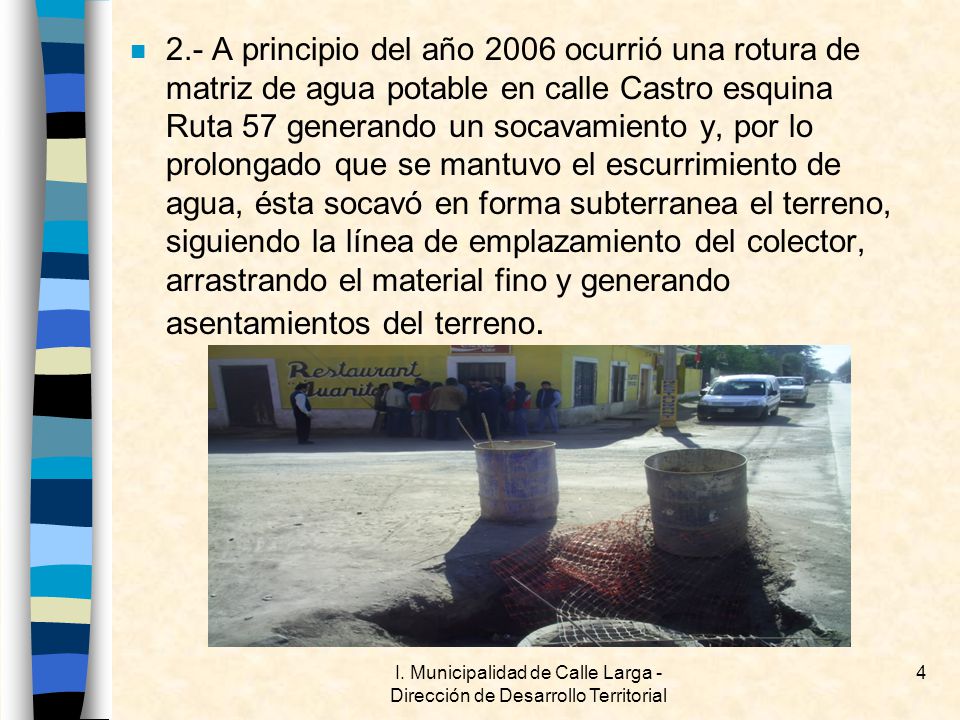

2.- A principio del año 2006 ocurrió una rotura de matriz de agua potable en calle Castro esquina Ruta 57 generando un socavamiento y, por lo prolongado que se mantuvo el escurrimiento de agua, ésta socavó en forma subterranea el terreno, siguiendo la línea de emplazamiento del colector, arrastrando el material fino y generando asentamientos del terreno. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

5 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial
A lo anterior se suma que la reparación que se realizó a la matriz rota, en lo que respecta a relleno, no fue el adecuado, ya que solo rellenó y no se compactó mecánicamente el material, dejando un terreno con baja resistencia de soporte. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

6 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

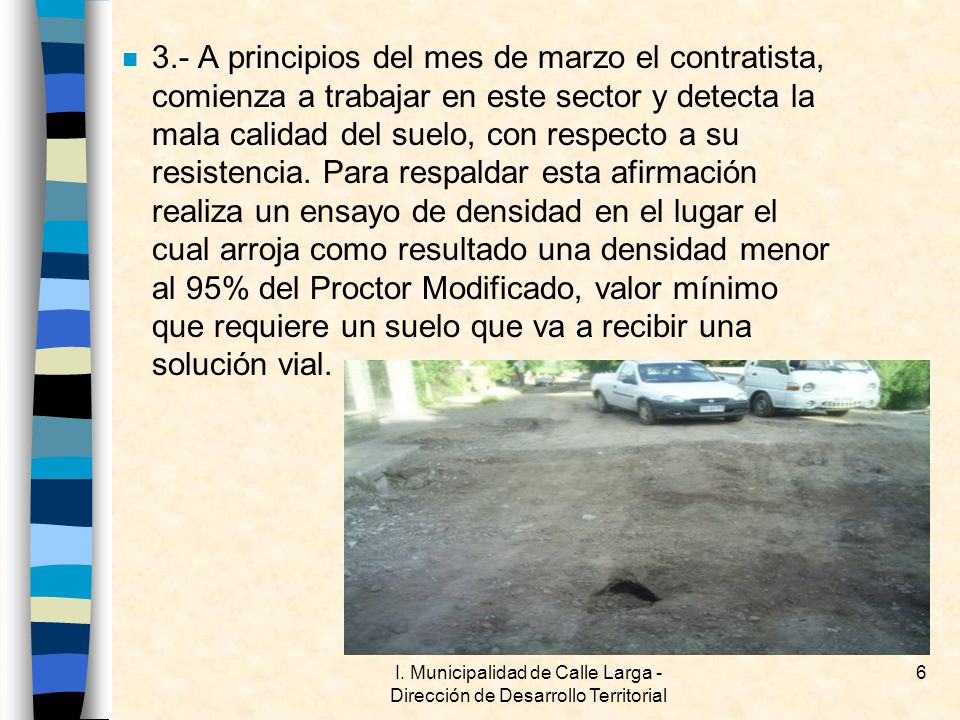

3.- A principios del mes de marzo el contratista, comienza a trabajar en este sector y detecta la mala calidad del suelo, con respecto a su resistencia. Para respaldar esta afirmación realiza un ensayo de densidad en el lugar el cual arroja como resultado una densidad menor al 95% del Proctor Modificado, valor mínimo que requiere un suelo que va a recibir una solución vial. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

7 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

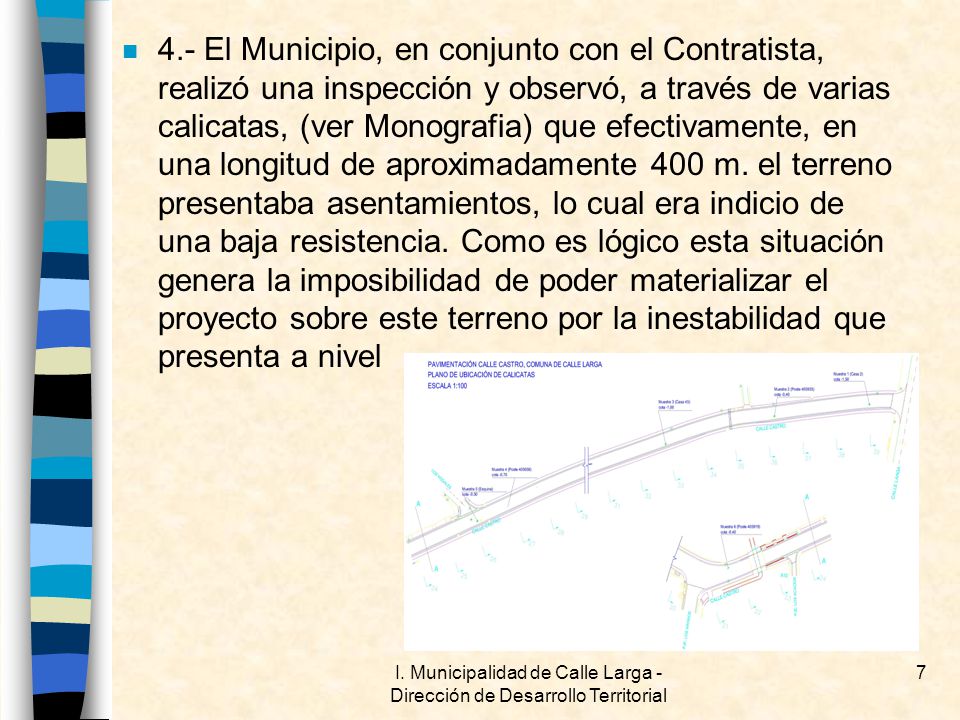

4.- El Municipio, en conjunto con el Contratista, realizó una inspección y observó, a través de varias calicatas, (ver Monografia) que efectivamente, en una longitud de aproximadamente 400 m. el terreno presentaba asentamientos, lo cual era indicio de una baja resistencia. Como es lógico esta situación genera la imposibilidad de poder materializar el proyecto sobre este terreno por la inestabilidad que presenta a nivel I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

8 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial
de cota de sub-rasante, lo cual al corto plazo provocaría que todo el conjunto de material que soporta la carpeta, se asentarían, quebrándose por completo la nueva pavimentación. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

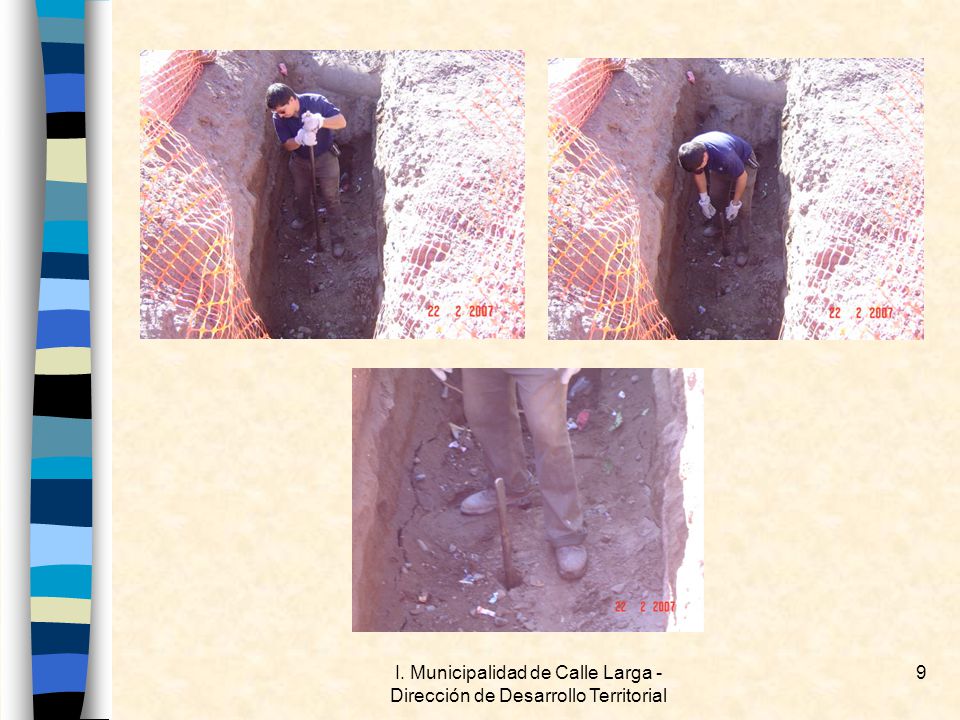

9 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

10 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

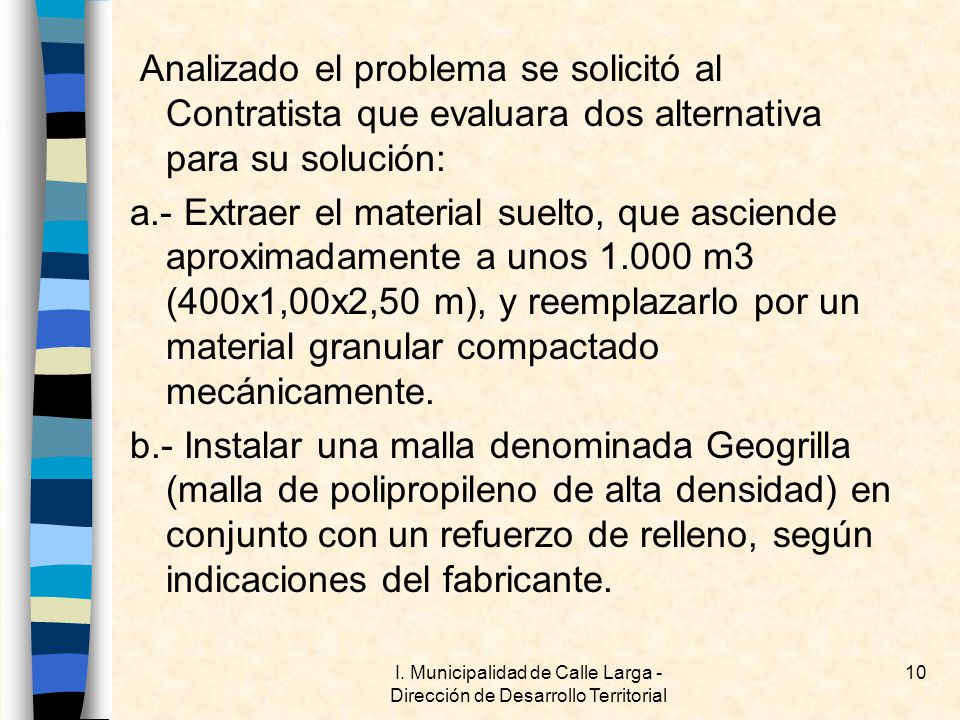

Analizado el problema se solicitó al Contratista que evaluara dos alternativa para su solución: a.- Extraer el material suelto, que asciende aproximadamente a unos m3 (400x1,00x2,50 m), y reemplazarlo por un material granular compactado mecánicamente. b.- Instalar una malla denominada Geogrilla (malla de polipropileno de alta densidad) en conjunto con un refuerzo de relleno, según indicaciones del fabricante. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

11 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

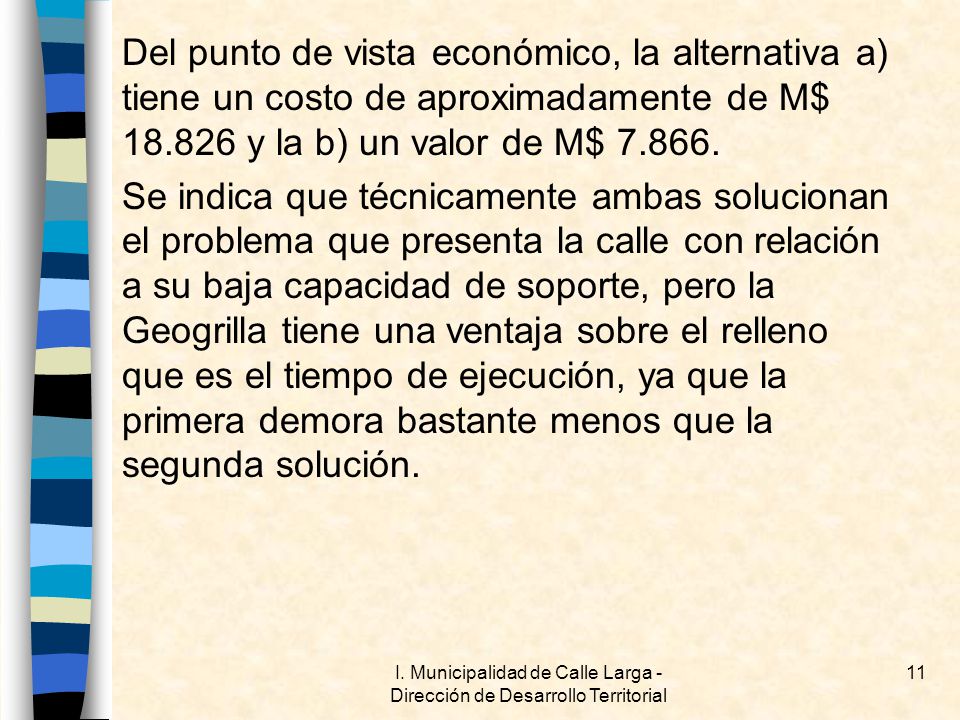

Del punto de vista económico, la alternativa a) tiene un costo de aproximadamente de M$ y la b) un valor de M$ Se indica que técnicamente ambas solucionan el problema que presenta la calle con relación a su baja capacidad de soporte, pero la Geogrilla tiene una ventaja sobre el relleno que es el tiempo de ejecución, ya que la primera demora bastante menos que la segunda solución. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

12 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

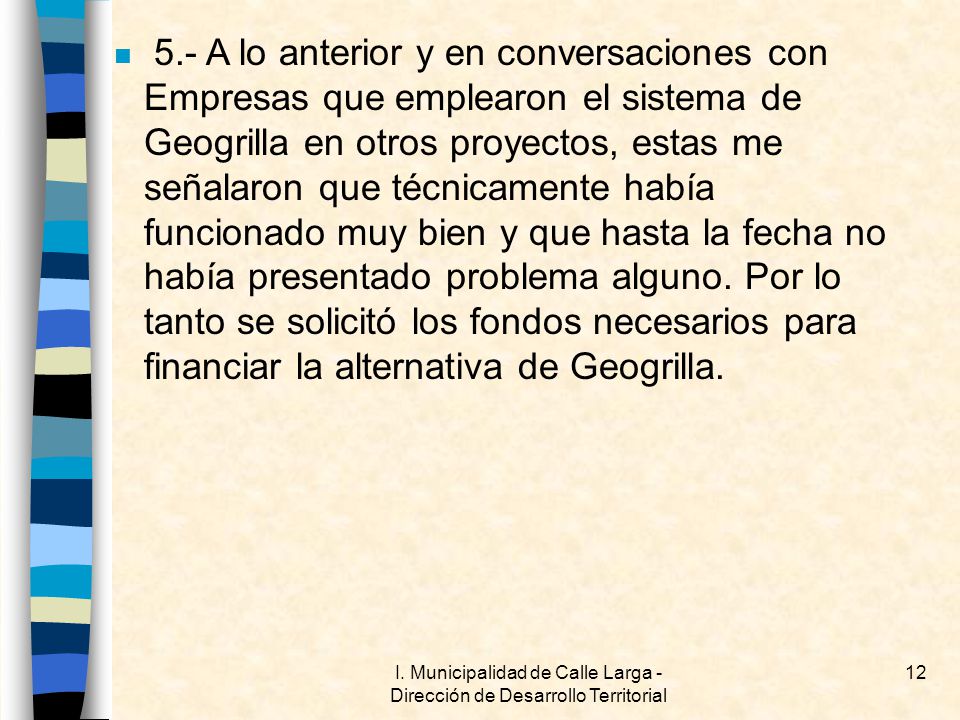

5.- A lo anterior y en conversaciones con Empresas que emplearon el sistema de Geogrilla en otros proyectos, estas me señalaron que técnicamente había funcionado muy bien y que hasta la fecha no había presentado problema alguno. Por lo tanto se solicitó los fondos necesarios para financiar la alternativa de Geogrilla. I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

13 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial
F I N I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

14 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

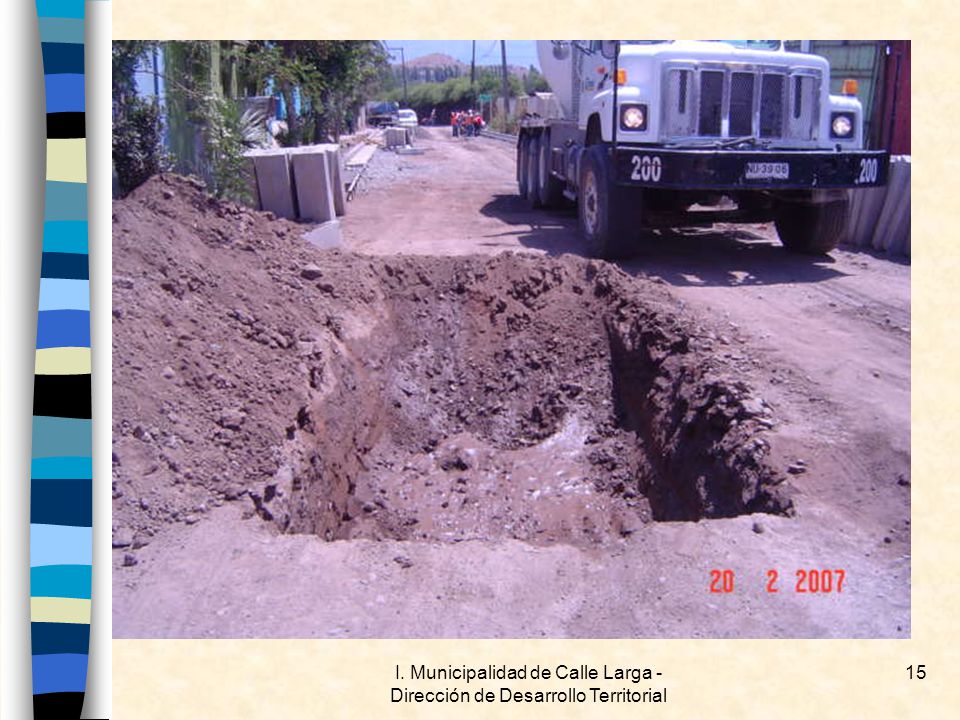

15 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

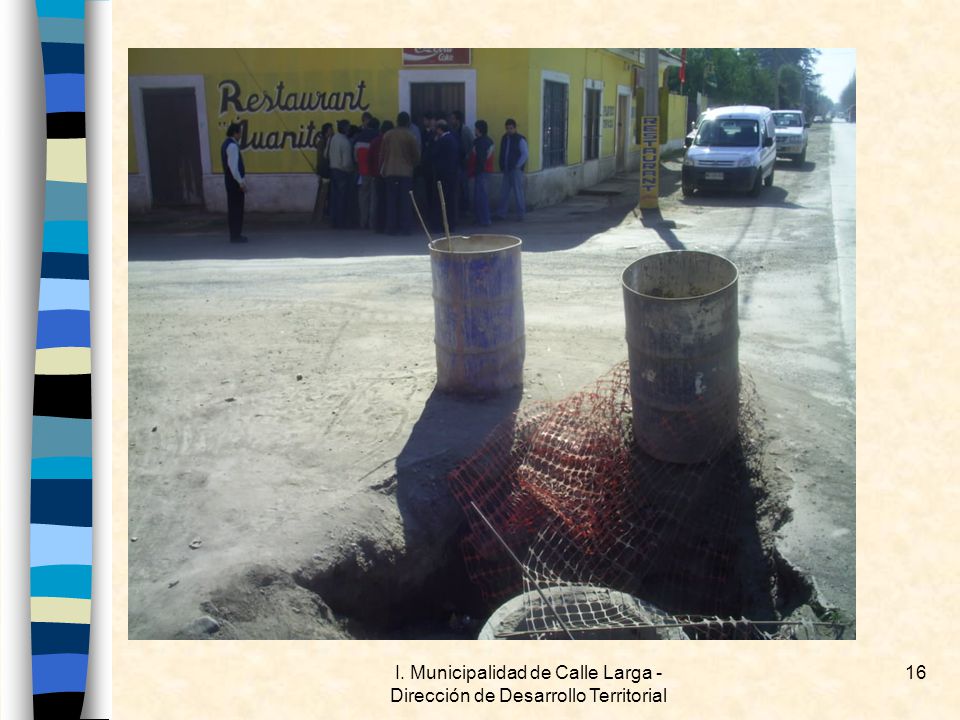

16 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

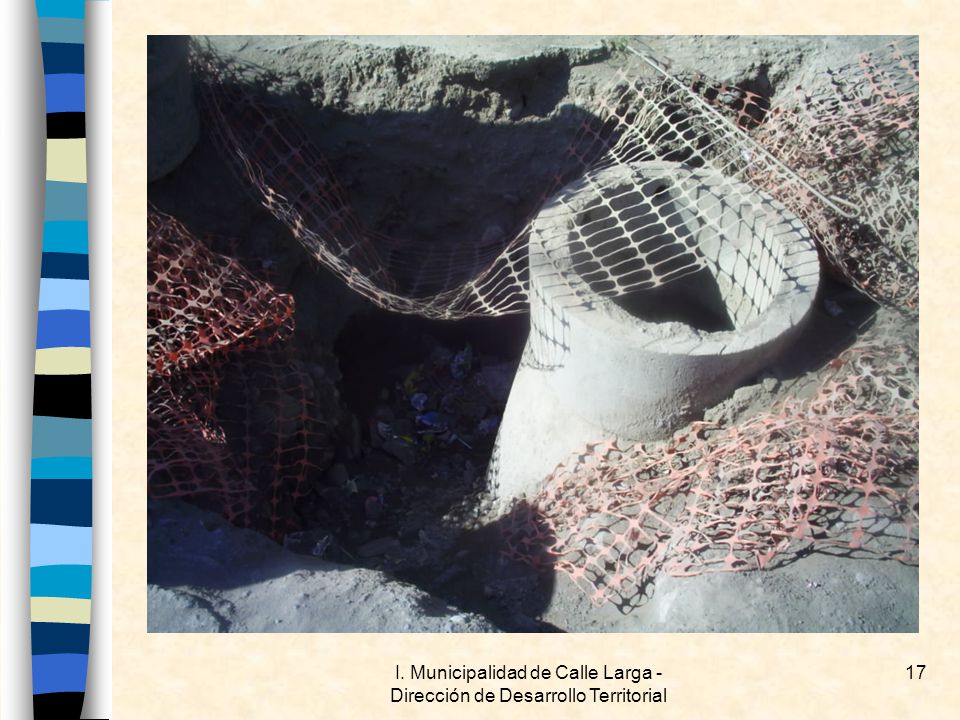

17 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

18 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

19 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial

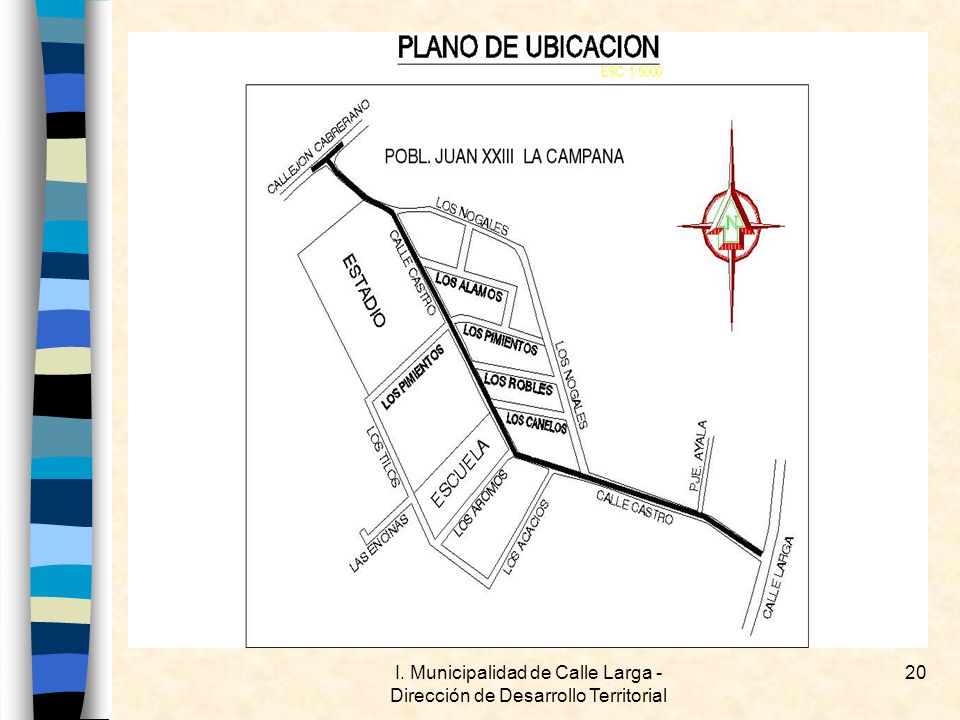

20 I. Municipalidad de Calle Larga - Dirección de Desarrollo Territorial
