1 ESPACIOS CONFINADOS

2 Espacio confinado Tiene las siguientes características:
No están diseñados para ser ocupados en forma continua, por una persona Entradas y salidas limitadas Suficientemente grande para que entre un rescatista y desempeñe una tarea asignada Ventilación natural limitada o pobre Riesgos Potenciales

3 Regulaciones OSHA 29 CFR 1910.146 29 CFR 1915
Estándar y permiso oficial para espacios confinados en la industria 29 CFR 1915 Estándar para trabajo en astilleros

4 Estándares NFPA NFP326 NFPA327 NFPA 328 NFPA329 NFPA306
Acceso en tanques o depósitos de almacenamiento NFPA327 Limpieza y seguridad de depósitos sin acceso NFPA 328 Estructuras subterráneas (pozos, alcantarillas, etc.) NFPA329 Control de fugas subterráneas de líquidos combustibles o inflamables NFPA306 Control de riesgos en buques por gases

5 Espacios Confinados que requieren permiso por personal capacitado
Una o mas de las siguientes concurrencias: Atmósferas peligrosas (conocidas o potenciales) Deficiencia de oxígeno o aumento/ concentración de vapores inflamables Contiene material que pueda atrapar a la persona Configuración tal que sus paredes sean convergentes o pisos con pendientes que la persona quede atrapada o asfixiada Contenga otros peligros para la salud o seguridad

6 Espacios confinados típicos
Tanques de almacenamiento Compartimentos de embarque (buques) Pipas Silos de grano Pozos Alcantarillas - Drenaje

7 Otros espacios confinados abiertos:
Excavaciones Tanques de agua Bodegas de barco, etc.

8 Estadísticas En USA a la fecha: 5000 accidentes anuales
60% de las muertes personal de rescate En 1979: 65% accidentes por atmósferas peligrosas Los tres primeros lugares: Muertes: 1. Condiciones atmosféricas en EC 2.Explosión o fuego en EC 3. Explosión o fuego en el punto de entrada

9 Factores de peligrosidad:
Rescatistas entrantes: Falla en el reconocimiento de los espacios confinados y sus peligros Exceso de confianza Intentar salvar a compañeros de trabajo

10 Requerimientos para entrada a un espacio confinado
Identificación de peligros en espacios confinados Información visible Prevenir la entrada de personal no autorizado Establecer procedimientos y practicas seguras para la entrada a EC (Permiso de entrada) Entrenamiento

11 Requerimientos para entrada a un espacio confinado
Proveer las herramientas de trabajo, instrumentación y equipo de protección personal adecuado Control de riesgos donde sea posible a través de ingeniería y practicas de trabajo Desarrollo de plan de emergencia y rescate Protección de personal de entrada de peligros externos Plan de trabajo

12 Requerimientos para entrada a un espacio confinado
Se debe proveer el siguiente equipo: De prueba y monitoreo Ventilación Comunicación Luz Barreras De protección personal Cualquier otro equipo de rescate y emergencia

13 Permiso para entrada a un EC:
Especifica recursos, procedimientos y practicas para una entrada segura Establece que todas las medidas de protección han sido tomadas Plan general de las medidas de protección

14 Riesgos Atmosféricos Contenido de Oxígeno:
Deficiente.- <19.5% Abundante / enriquecido.- >23.5% Combustibles y vapores inflamables Mayor o igual al 10% del LEL Substancias tóxicas y corrosivas Exceden los límites de exposición permitidos

15 Procedimientos de Emergencia
Deben reflejar los peligros específicos de los espacios confinados

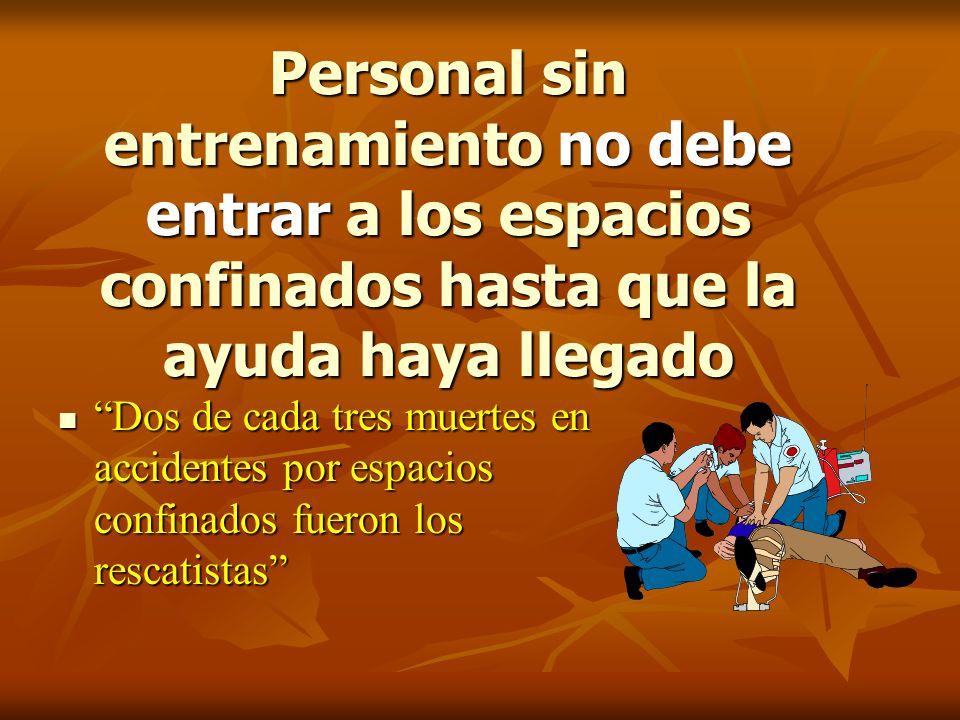

16 Personal sin entrenamiento no debe entrar a los espacios confinados hasta que la ayuda haya llegado
“Dos de cada tres muertes en accidentes por espacios confinados fueron los rescatistas”

17 Auto-rescate Procedimientos de entrada deben contemplar la salida de los rescatistas ante de que las condiciones del área se tornen peligrosas para el. Los procedimientos deben permitir el auto-rescate.

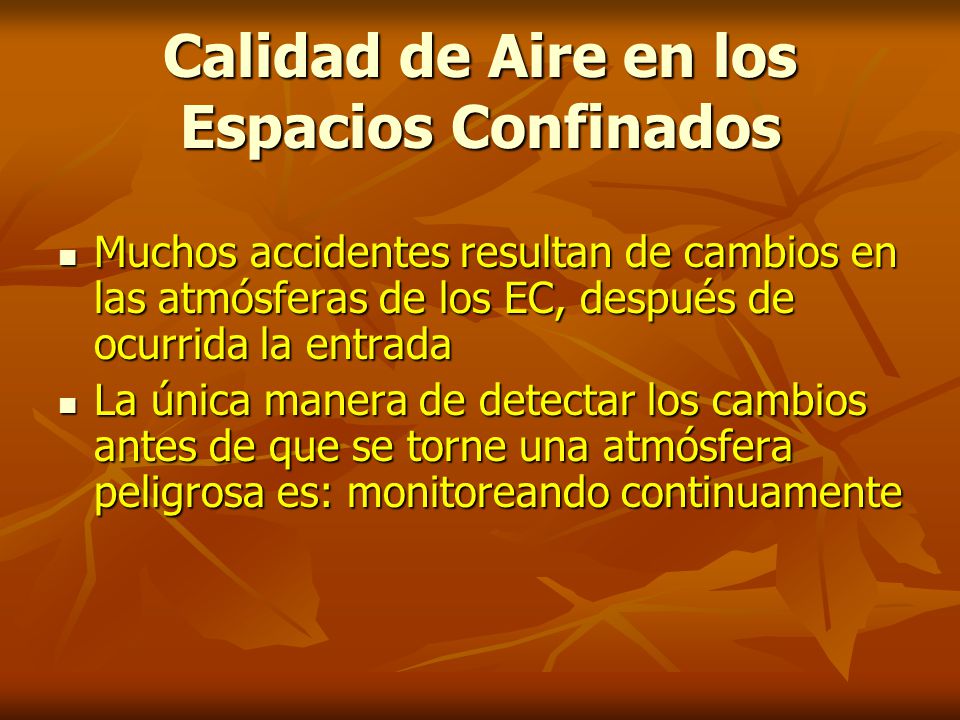

18 Calidad de Aire en los Espacios Confinados
Muchos accidentes resultan de cambios en las atmósferas de los EC, después de ocurrida la entrada La única manera de detectar los cambios antes de que se torne una atmósfera peligrosa es: monitoreando continuamente

19 Trabajos que pueden producir una atmósfera peligrosa
Soldadura Pintura Desengrasado etc.

20 Monitoreo y Ventilación continuos
“ El monitoreo determina si la calidad de aire es segura, la ventilación nos mantiene en ese camino “

21 Trabajar en espacios confinados de forma segura
Evaluación de los peligros en los EC Entrenamiento Preparación propia para ingresar a un EC Equipo requerido a la mano

22 ¿ Existen otros puntos relevantes a considerar ?
Hay necesidad de: ¿Protección a las alturas? ¿Respiratoria? ¿Ventilación?

23 “MONITOREO Y DETECCION DE GASES”

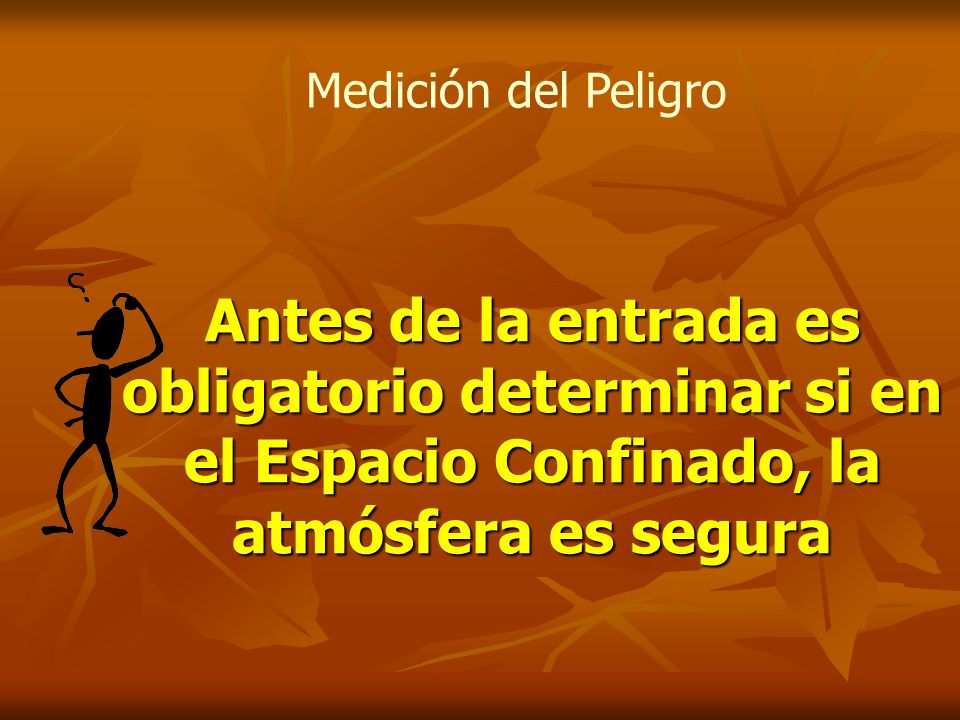

24 Medición del Peligro Antes de la entrada es obligatorio determinar si en el Espacio Confinado, la atmósfera es segura

25 DEFICIENCIA DE OXIGENO
OSHA ha determinado la asfixia como la principal causa de muerte en espacios confinados

26 Síntomas de la deficiencia de O2

27 Causas de la deficiencia de O2
Desplazamiento Acción microbiana Oxidación Combustión Absorción

28 Principio del sensor para Oxígeno: “Celda combustible”
Sensor genera un impulso eléctrico proporcional a la concentración de O2 Uso del sensor (1-2 años)

29 Atmósferas Explosivas o Inflamables
TETRAEDRO DE FUEGO Combustible O2 Reacción en cadena Fuente de Ignición

30 Enriquecimiento de Oxígeno
Dramáticamente acelera la combustión Nunca debe usarse el O2 para ventilación en EC Proporcionalmente incrementa el rango de muchas reacciones químicas Puede provocar que combustibles ordinarios sean inflamables o explosivos

31 Enriquecimiento de Oxígeno
29 CFR especifica 23.5% como enriquecida de O2 Otros estándares son más estrictos Posiciones más conservadoras es: utilizar 22% como punto para toma de acciones

32 Límite Inferior de Explosividad (L.E.L. - Lower Explosive Limit)
Mínima concentración de un gas o vapor combustible en el aire, la cual se puede encender si una fuente de ignición está presente

33 Límite Superior de Explosividad (U.E.L. - Upper Explosive Limit)
Máxima concentración de un gas o vapor combustible en el aire a la cual se puede encender si una fuente de ignición está presente La mayoría pero no todos los gases tienen un UEL Las concentraciones por arriba del UEL son demasiado ricas para encender

34 Rango de Inflamabilidad
Es el rango comprendido entre el LEL y el UEL Rango de Inflamabilidad

35 Medición de vapores y gases combustibles
Los instrumentos leen en porcentajes del LEL

36 Rangos Comunes de Inflamabilidad
Un peligro de atmósfera combustible existe cuando las lecturas exceden el 10% del LEL 20%

37 FLASH POINT Temperatura a la cual un combustible genera el vapor necesario para formar una mezcla inflamable La vaporización esta en función de la temperatura Incrementando la temperatura del fluido combustible se incrementa la concentracion del vapor producido

38 Flashpoints comunes:

39 Densidad de Vapor Medida comparativa del peso molecular de un vapor contra el peso del aire Gases más ligeros que el aire tienden a subir, gases más pesados tienden a bajar

40 Sensor combustible catalítico
Flama Burbuja de compensación Burbuja activa Sensor combustible catalítico “Hot Bead”

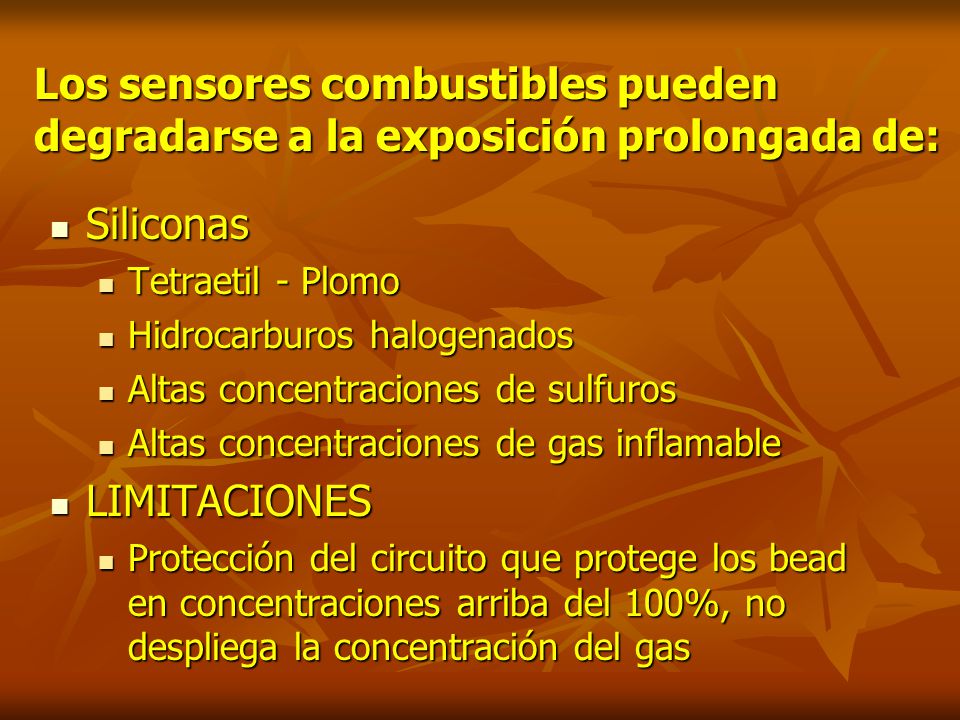

41 Los sensores combustibles pueden degradarse a la exposición prolongada de:
Siliconas Tetraetil - Plomo Hidrocarburos halogenados Altas concentraciones de sulfuros Altas concentraciones de gas inflamable LIMITACIONES Protección del circuito que protege los bead en concentraciones arriba del 100%, no despliega la concentración del gas

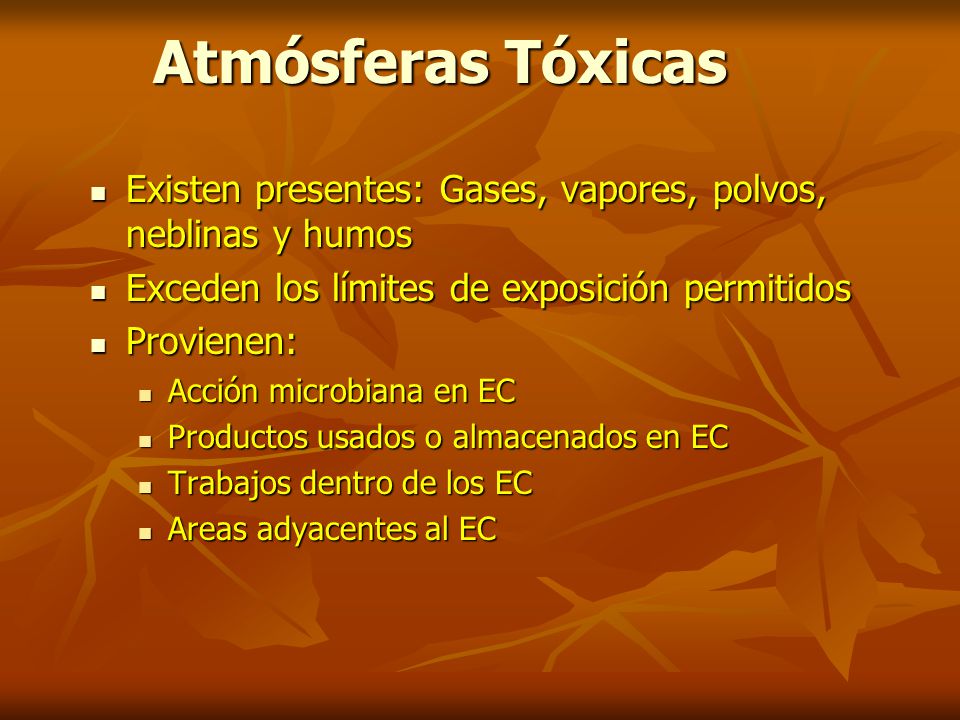

42 Atmósferas Tóxicas Existen presentes: Gases, vapores, polvos, neblinas y humos Exceden los límites de exposición permitidos Provienen: Acción microbiana en EC Productos usados o almacenados en EC Trabajos dentro de los EC Areas adyacentes al EC

43 TWA, STEL y Techo (C)

44 Monóxido de Carbono “El Asesino silencioso”
El CO causa más accidentes que ninguna otra substancia química De acuerdo con la Diario de la Asociación Americana de Medicina al menos: 1,500 personas mueren por año 10,000 necesitan atención médica Es producido por la combustión incompleta, asociado a combustiones internas de ingeniería como: Vehículos Bombas Compresoras

45 Monóxido de Carbono “El Asesino silencioso”
Características: Incoloro Inodoro Mismo peso que el aire Inflamable (LEL 12.5%) Tóxico Límites de Exposición: OSHA (1989): TWA= 35ppm C=200ppm OSHA (1996): TWA= 50ppm NIOSH /ACGHI (1996): TWA= 25ppm

46 Síntomas y Efectos del CO
- Dolor de Cabeza - Fatiga - Nauseas - Pérdida de la conciencia - Daño cerebral - Coma - Muerte Efectos

47 Acido Sulfíhidrico Producido por una bacteria anaerobia
Especialmente asociado con: Crudo petróleo Sedimentos marinos Industria de la pulpa y el papel Curtido Alcantarillas Características: Incoloro Más pesado que el aire Corrosivo Olor: Huevo podrido (bajas concentraciones) Inflamable (LEL 4.3%) Soluble en agua Extremadamente tóxico

48 Efectos H2S

49 Sensores para Substancias Tóxicas Especificas
El gas se difunde dentro de la superficie del electrodo El electrodo reacciona como catalizador Uso de filtros selectivos externos más alla de los límites de sensibilidad

50 Sensores Tóxicos Electroquímicos

51 Sensores Oxidos Metálicos Semiconductores (MOS)
Elemento MOS (SnO2 en cerámica) Flama) Electrodo de oro Alambres de plomo Embobinado Elementos sensitivos: - Dióxido de estaño en cerámica aluminizada - En aire limpio la conductividad baja - En contacto con gases reducidos como CO o combustibles, se incre- menta la conductividad - Sensibilidad a ciertos gases en función de temperatura y la sen- sibilidad de los elementos Limitaciones: - Requiere alto poder - Cruce de sensibilidades con otros gases como: Spray de cabello Perfume - Daño por cambios en la humedad No trabajan bien en áreas secas

52 Probando la atmósfera en los EC
El monitoreo atmosférico debe ser hecho en un plan integral que asegure la entrada segura al EC

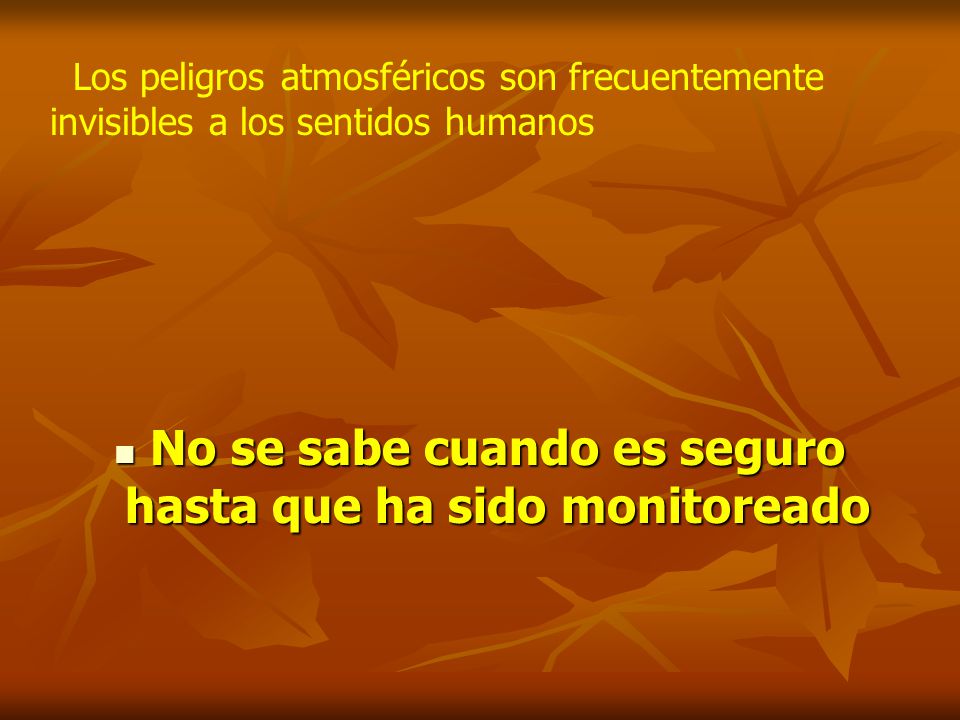

53 No se sabe cuando es seguro hasta que ha sido monitoreado
Los peligros atmosféricos son frecuentemente invisibles a los sentidos humanos No se sabe cuando es seguro hasta que ha sido monitoreado

54 PIENSE ANTES DE ACTUAR Y RECUERDE
¿Qué peligros están presentes? ¿Cuál es la fuente del peligro? ¿Están los peligros cronológicamente presentes? ¿Cuál es la naturaleza física del área? ¿El área debe ser segura para estar continuamente ocupada? ¿Cuánto tiempo requieren los rescatistas para abandonar el área?

55 Muchas gracias por su atención
