La aparición en Colombia de la Tecnología LMDS como red de acceso de banda ancha, provee una opción interesante al momento de evaluar mecanismos de conectividad.

Presentación del tema: "La aparición en Colombia de la Tecnología LMDS como red de acceso de banda ancha, provee una opción interesante al momento de evaluar mecanismos de conectividad."— Transcripción de la presentación:

1

2 La aparición en Colombia de la Tecnología LMDS como red de acceso de banda ancha, provee una opción interesante al momento de evaluar mecanismos de conectividad interempresarial en ámbitos en los cuales los aplicativos multimedia tienen relevancia.

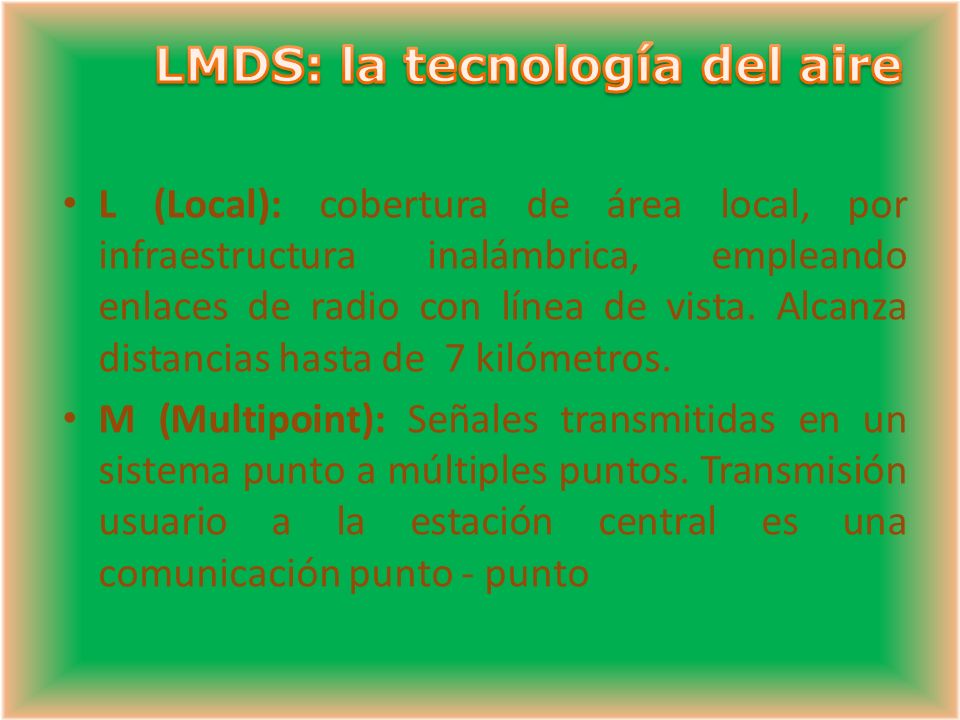

3 L (Local): cobertura de área local, por infraestructura inalámbrica, empleando enlaces de radio con línea de vista. Alcanza distancias hasta de 7 kilómetros. M (Multipoint): Señales transmitidas en un sistema punto a múltiples puntos. Transmisión usuario a la estación central es una comunicación punto - punto

4 D (Distribution): Distribución de las señales puede consistir simultáneamente en voz, datos, video e Internet. S (System): Servicios múltiples de voz y datos combinados con diferentes calidades de servicio y ancho de banda dinámico.

5 Basado en concepción celular: – Estaciones base distribuidas a lo largo de la zona que se pretende cubrir – En torno a cada una de ellas se agrupa un cierto número de usuarios, generando así áreas de servicio llamadas células – Cada célula tiene un radio de aproximadamente 4 kilómetros (variación entre 2-7 kilómetros)

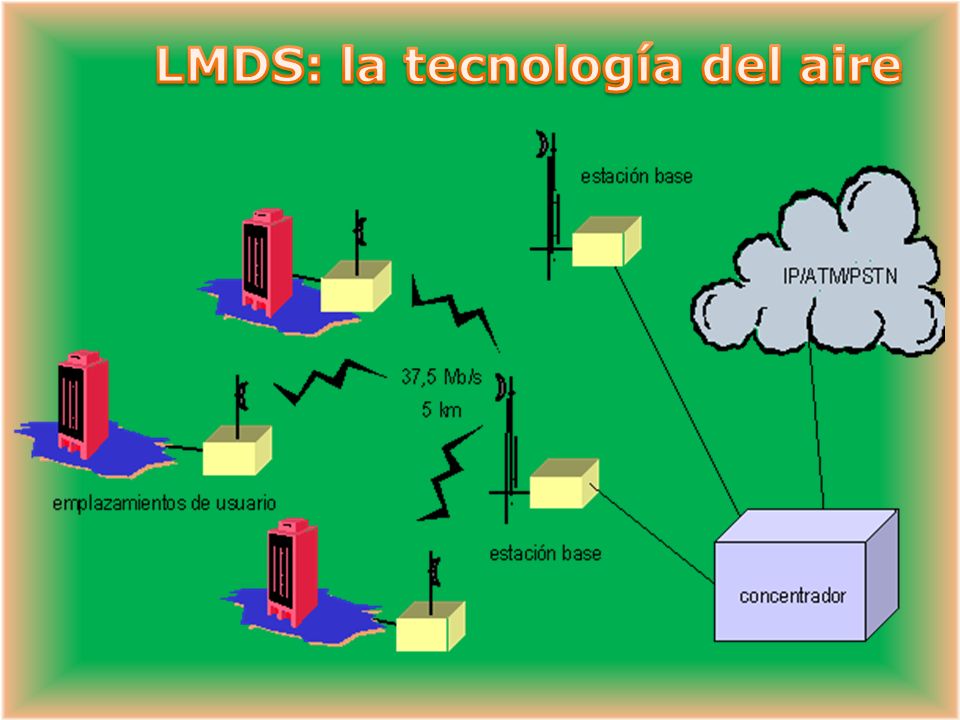

6

7 BandaFrecuencias Enlace descendente (GHz) Enlace ascendente (GHz) Problemas C4/63.7-4.25.925-6.425 Interferencia terrestre Ku11/1411.7-12.214.0-14.5Lluvia Ka20/3017.7-21.727.5-30.5 Lluvia; costo del equipo

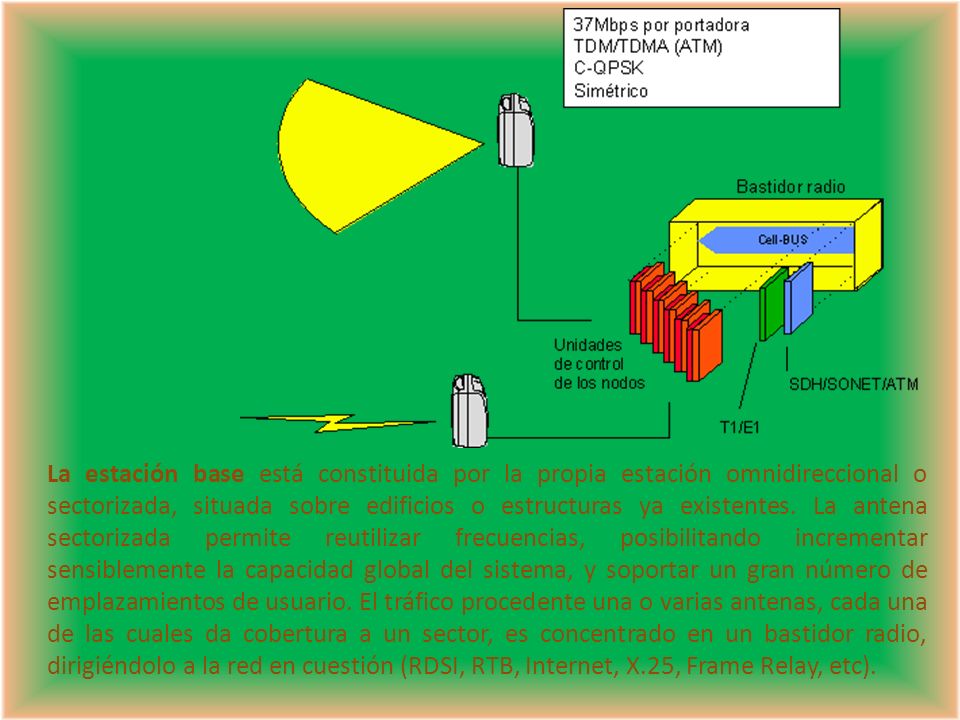

8 La estación base está constituida por la propia estación omnidireccional o sectorizada, situada sobre edificios o estructuras ya existentes. La antena sectorizada permite reutilizar frecuencias, posibilitando incrementar sensiblemente la capacidad global del sistema, y soportar un gran número de emplazamientos de usuario. El tráfico procedente una o varias antenas, cada una de las cuales da cobertura a un sector, es concentrado en un bastidor radio, dirigiéndolo a la red en cuestión (RDSI, RTB, Internet, X.25, Frame Relay, etc).

9 Bajos costos de desarrollo por su velocidad y facilidad de implementación Rápido retorno a la inversión Escalabilidad según la demanda de servicio (facilidad de expansión) Alto componente de costo variable dependiendo de la gradualidad de crecimiento. Esquemas costo-efectivos de mantenimiento, administración y operación de la red.

10 Centro de Operación de la Red - NOC (Network Operation Center): Contiene los equipos para el sistema de administración de la red (NMS – Network Management System) que administran amplias regiones de la red de usuarios. Múltiples NOC´s puedes ser interconectados entre sí.

11 Infraestructura basada en fibra – Enlaces SONET (Synchronous Optical Network), Optical carrier (OC)-12, OC-3, DS-3 – Equipos centrales (Central Office – CO) – Sistemas de switches ATM e IP – Interconexiones con Internet y la red de telefonía pública (PSTN) Portadora óptica Velocidad binaria (Mbps) OC-151,84 OC-3155,52 DS-344,736

12 Estación base: realiza la conversión de la infraestructura en fibra óptica a la infraestructura inalámbrica. Incluye: – Interfaces de red para fibra óptica – Funciones de modulación – demodulación – Equipos de transmisión y recepción microondas, típicamente ubicados en sitios de gran altura y visibilidad. – Opcional: switches locales

13 Equipo de Configuración de Usuario - CPE (Customer Premises Equipment): varían ampliamente dependiendo del vendedor. Todas las configuraciones incluyen: – Equipo de microondas externo – Equipo digital interno que provee modulación, demodulación, control y una interface de funcionalidades para habilitar las premisas de servicio al cliente.

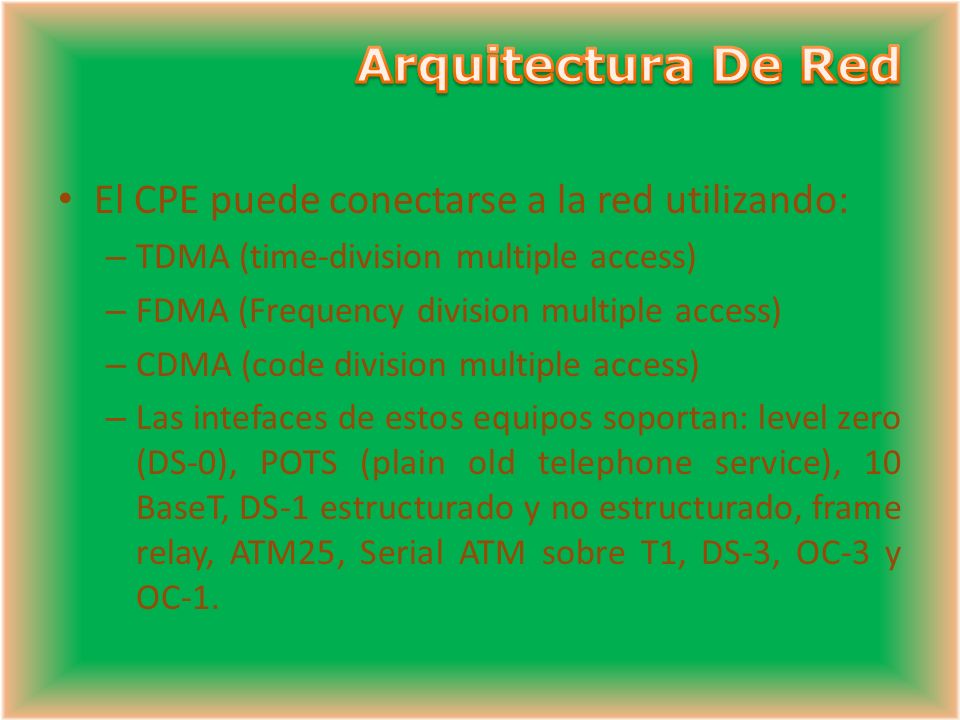

14 El CPE puede conectarse a la red utilizando: – TDMA (time-division multiple access) – FDMA (Frequency division multiple access) – CDMA (code division multiple access) – Las intefaces de estos equipos soportan: level zero (DS-0), POTS (plain old telephone service), 10 BaseT, DS-1 estructurado y no estructurado, frame relay, ATM25, Serial ATM sobre T1, DS-3, OC-3 y OC-1.

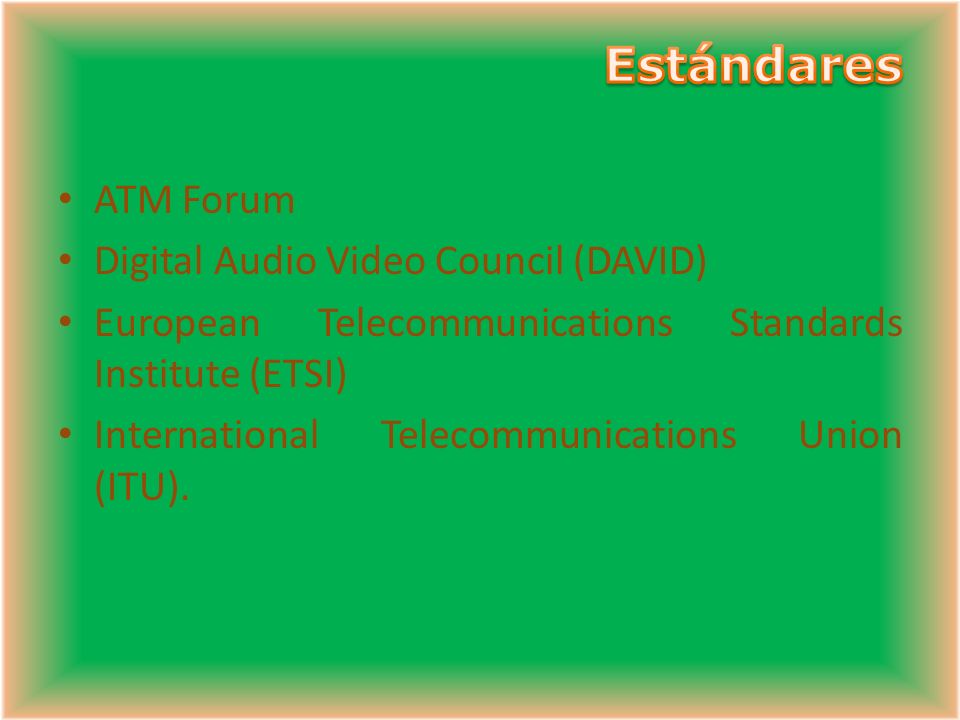

15 ATM Forum Digital Audio Video Council (DAVID) European Telecommunications Standards Institute (ETSI) International Telecommunications Union (ITU).

16 Equipo externo por cada equipo interno Conexión del equipo interno con múltiples sistemas de transmisión y recepción interconectados mediante fibra

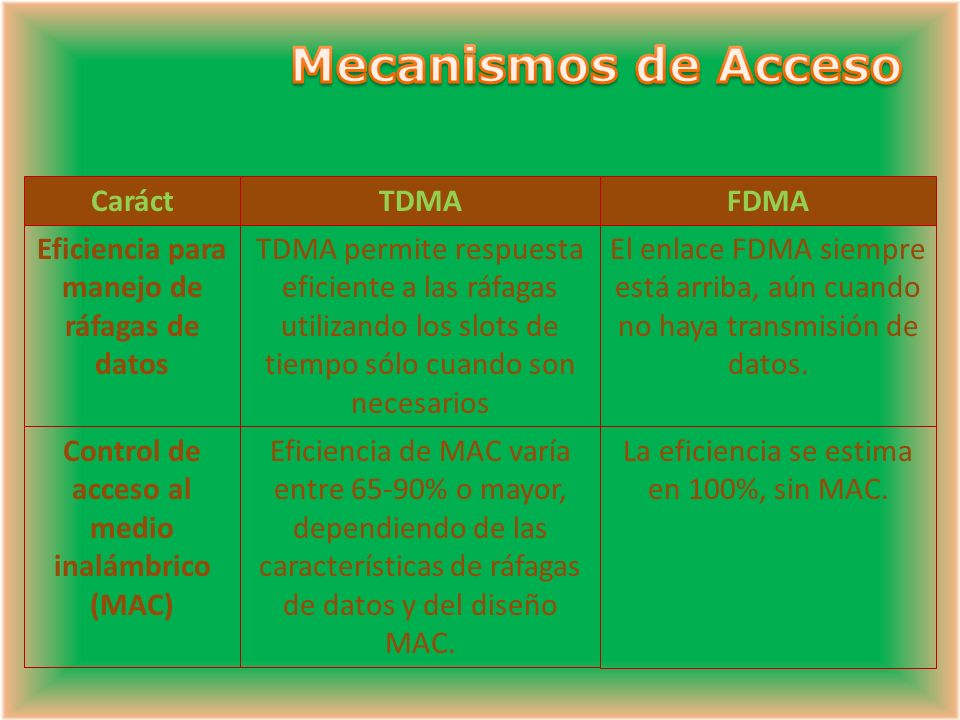

17 Eficiencia para manejo de ráfagas de datos TDMA permite respuesta eficiente a las ráfagas utilizando los slots de tiempo sólo cuando son necesarios El enlace FDMA siempre está arriba, aún cuando no haya transmisión de datos. Eficiencia de MAC varía entre 65-90% o mayor, dependiendo de las características de ráfagas de datos y del diseño MAC. La eficiencia se estima en 100%, sin MAC. Control de acceso al medio inalámbrico (MAC) CaráctTDMAFDMA

18 Eficiencia del canal La eficiencia se estima en 88% Eficiencia 100%. 75-85%91%Porcentaje de FEC (Forward Error Correction) CaráctTDMAFDMA

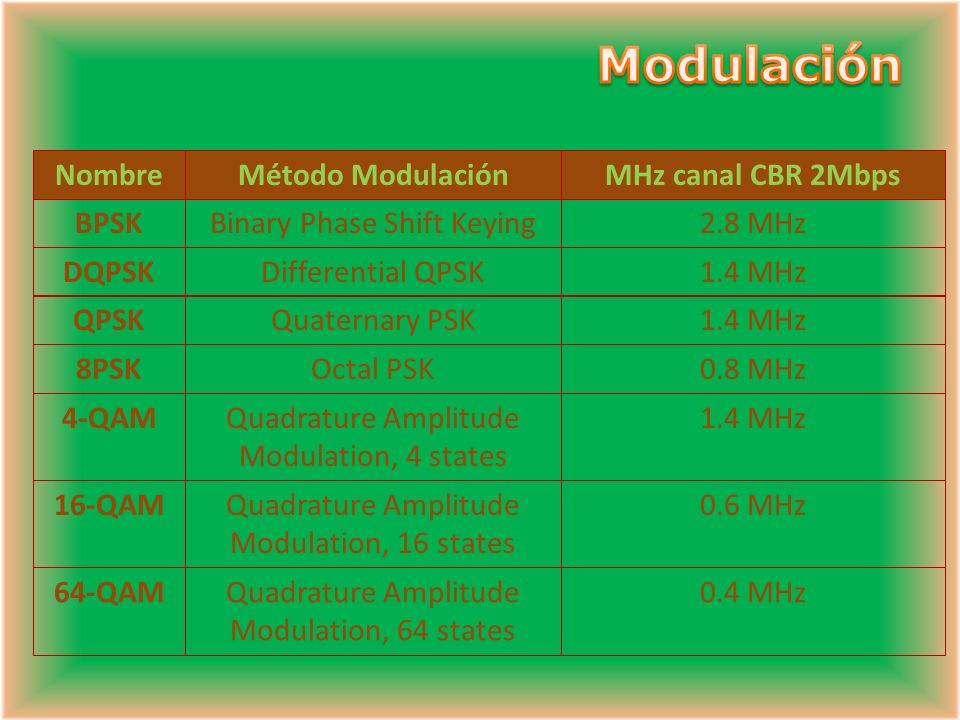

19 BPSKBinary Phase Shift Keying2.8 MHz NombreMétodo ModulaciónMHz canal CBR 2Mbps DQPSKDifferential QPSK1.4 MHz QPSKQuaternary PSK1.4 MHz 8PSKOctal PSK0.8 MHz 4-QAMQuadrature Amplitude Modulation, 4 states 1.4 MHz 16-QAMQuadrature Amplitude Modulation, 16 states 0.6 MHz 64-QAMQuadrature Amplitude Modulation, 64 states 0.4 MHz

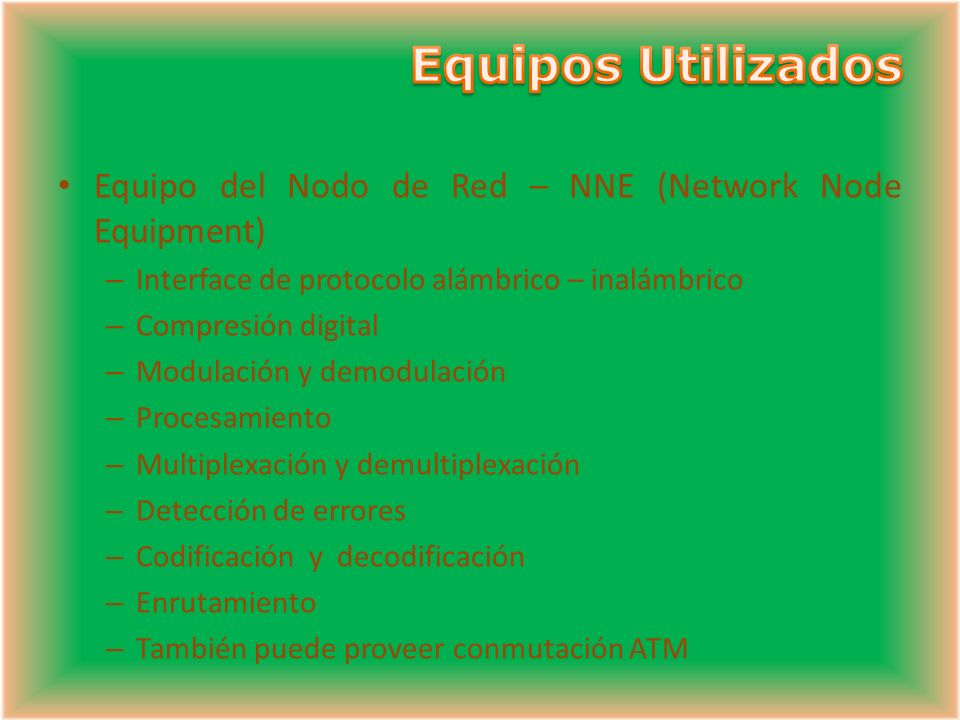

20 Equipo del Nodo de Red – NNE (Network Node Equipment) – Interface de protocolo alámbrico – inalámbrico – Compresión digital – Modulación y demodulación – Procesamiento – Multiplexación y demultiplexación – Detección de errores – Codificación y decodificación – Enrutamiento – También puede proveer conmutación ATM

21 Equipos de configuración del cliente – Transmisores – Sistemas de Antena tipo disco de reducido diámetro (10- 15 cm de diámetro). Equipo de interface de red – Radio Módem: que soporta 4, 16 y 64-QAM y habilitan acceso por TDMA y FDMA. – Módulo de procesamiento de datos - DPM (Data processor module): que soporta varios servicios como T1/E1, 10 BaseT, ATM. – Chasis con controles y fuente de poder

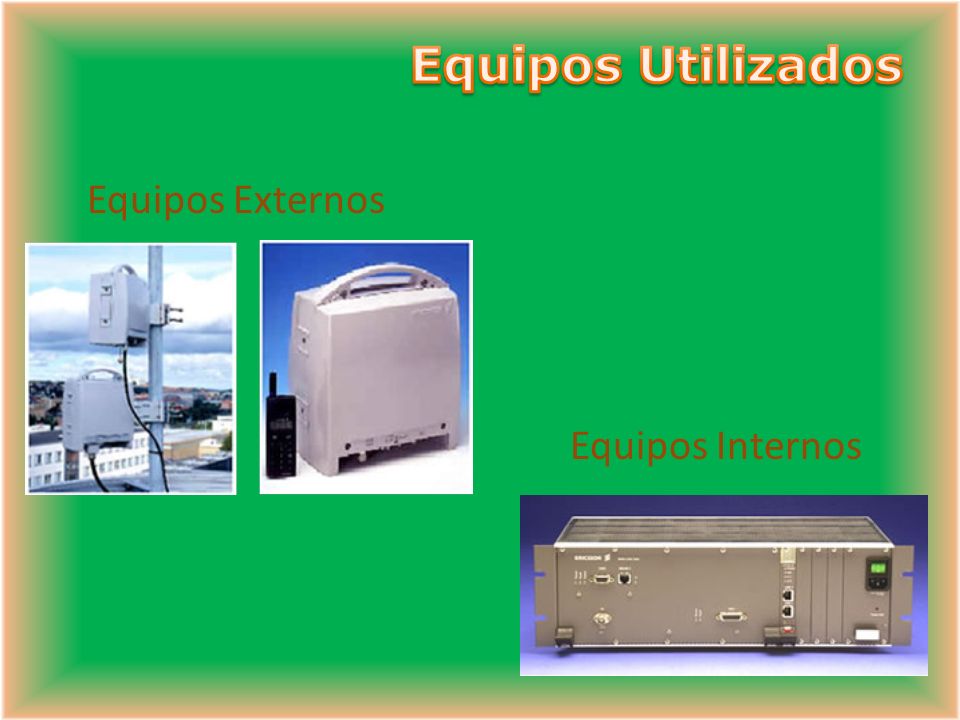

22 Equipos Externos Equipos Internos

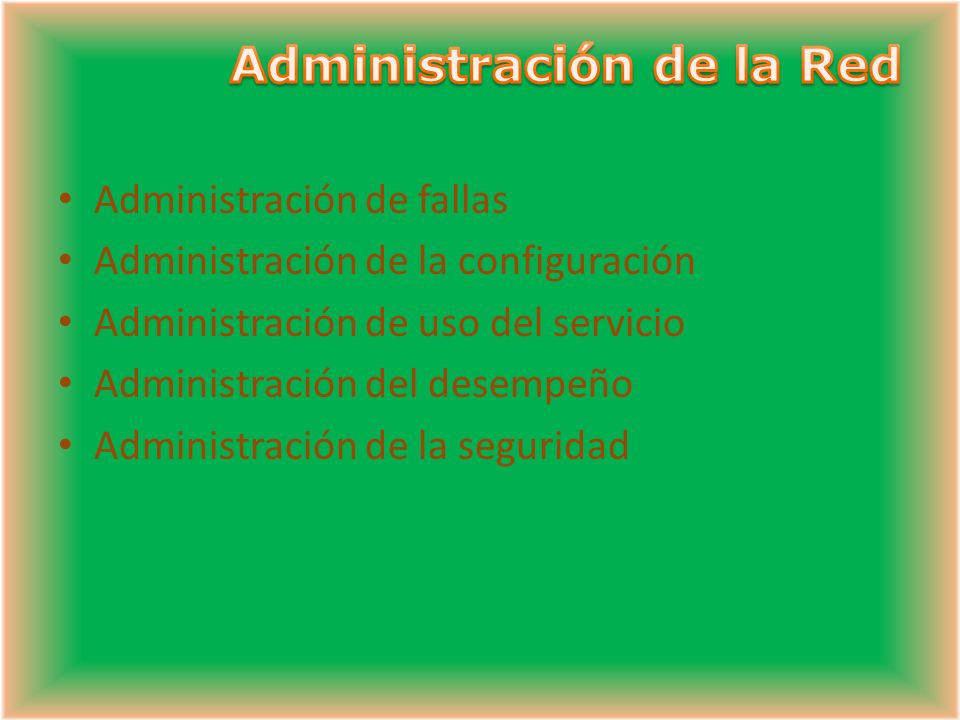

23 Administración de fallas Administración de la configuración Administración de uso del servicio Administración del desempeño Administración de la seguridad

24 Problemas – Sistemas a 28 GHz son los más susceptibles a los efectos de la lluvia causando una reducción de la señal, por la despolarización de la misma.

25 Ventajas frente a sistemas PCS y Celular – Dependientes de la línea de vista: se minimizan los efectos de sombra y difracción. – Antenas de cliente ubicadas en sitios altos exteriormente – Antenas LMDS son altamente direccionales (apuntan a un único sitio de la célula) y fijas

26 Menor inversión que los sistemas de comunicación tradicionales. Infraestructura escalable basado en la demanda, cobertura y concentración de edificios. La calidad de la señal no se ve afectada por las defectuosas redes de acceso locales existentes en muchos países, ya que todo el bucle local se realiza independiente de las mismas, vía radio.

27 Necesidad de línea de vista Alcance limitado: Hasta 7 Km, Linea de vista y presenta dificultadas por Lluvia.

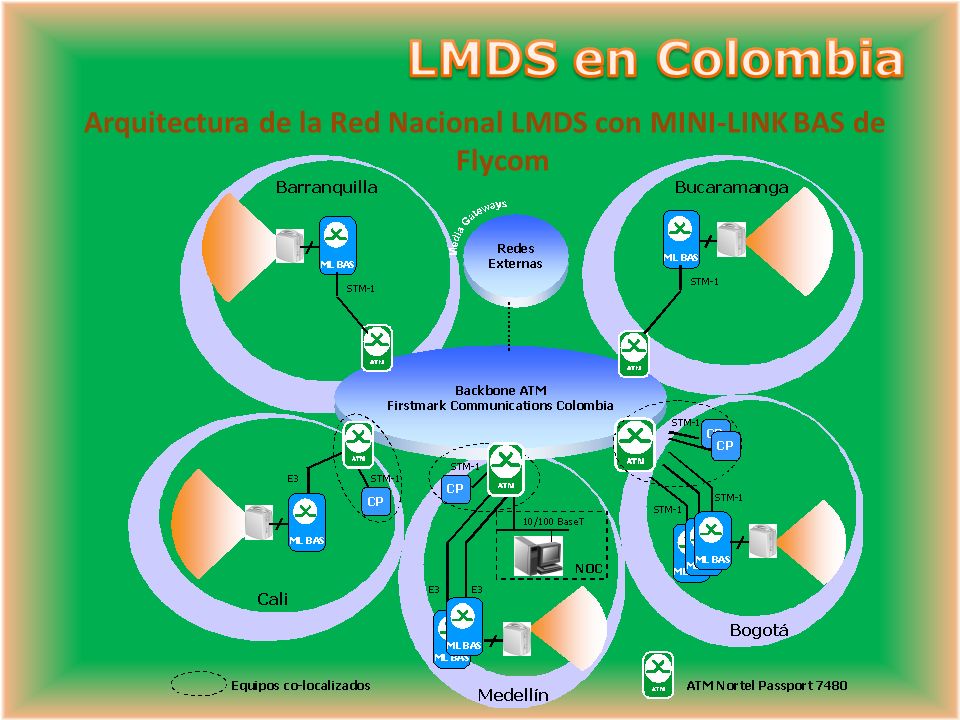

28 Arquitectura de la Red Nacional LMDS con MINI-LINK BAS de Flycom

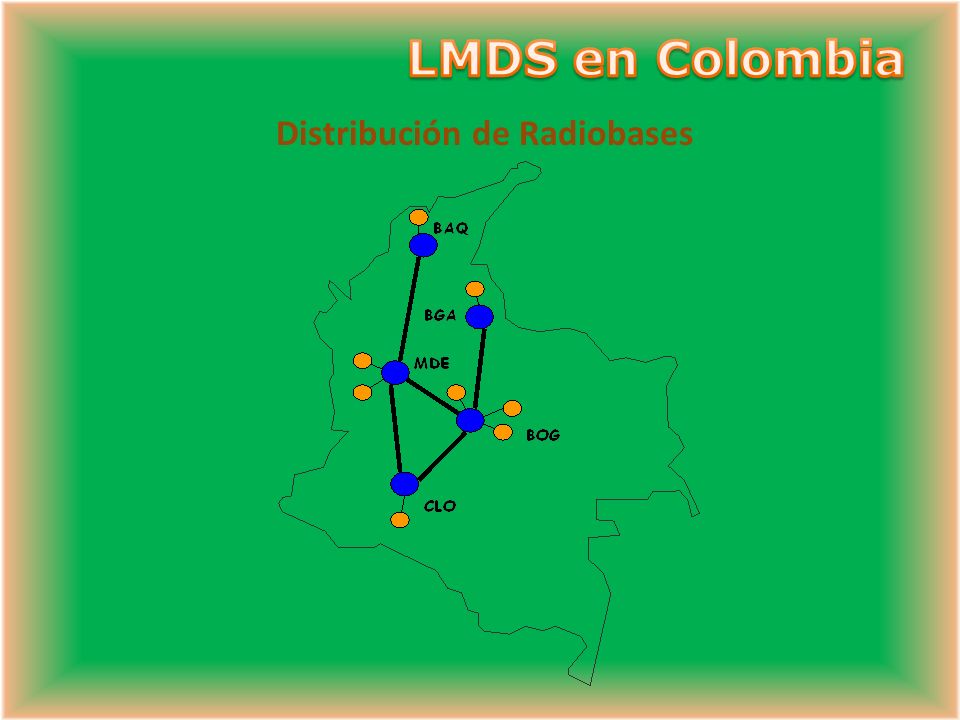

29 Distribución de Radiobases
