1 McIDAS-V La 5ta Generación of McIDAS
por Tom Whittaker Space Science and Engineering Center University of Wisconsin-Madison USA Con contribuciones de HansPeter Roesli EUMETSAT Germany Diciembre, 2013 Esta presentación de Tom Whittaker, con contribuciones de HansPeter Roesli de EUMETSAT, se dio más temprano a la audiencia de habla inglesa. Vamos a presentar la mayoría de ésta y luego le permitiremos a Juan Jose Figueroa presentar ejemplos de lo que ha hecho con McIDAS-V en El Salvador.

2 McIDAS Sistema de Acceso de Datos Interactivo Hombre-computadora
40 años de evolución “A” está pasando de “Acceso” a “Análisis” Originalmente desarrollado para los vientos derivados de satélite Fue el primer sistema “SIG” y el de más larga vida Ahora en su 5ta generación, llamado: McIDAS-V Con base en IDV de Unidata El núcleo es VisAD de Bill Hibbard Disponible libremente para descarga y uso De plataforma múltiple (Windows, Linux, iOS) Foro de apoyo al usuario en línea, documentación, tutoriales McIDAS significa “Man-computer Interactive Data Access System” o en español: Sistema de Acceso de Datos Interactivo Hombre-computadora. Existe desde 1973 Ahora se usa para acceso de datos y análisis Es interesante que la intención original de McIDAS fue ayudar a producir vientos derivados del satélite. (The GIS part I think it is very important) Fue el primer sistema “SIG” Esta es la 5ta generación – Aprendí algo aquí porque creí que la V significaba visualización. Los puntos más importantes en el resto de la lista es que está disponible de gratis, trabaja en muchas plataformas computacionales y tiene apoyo en línea.

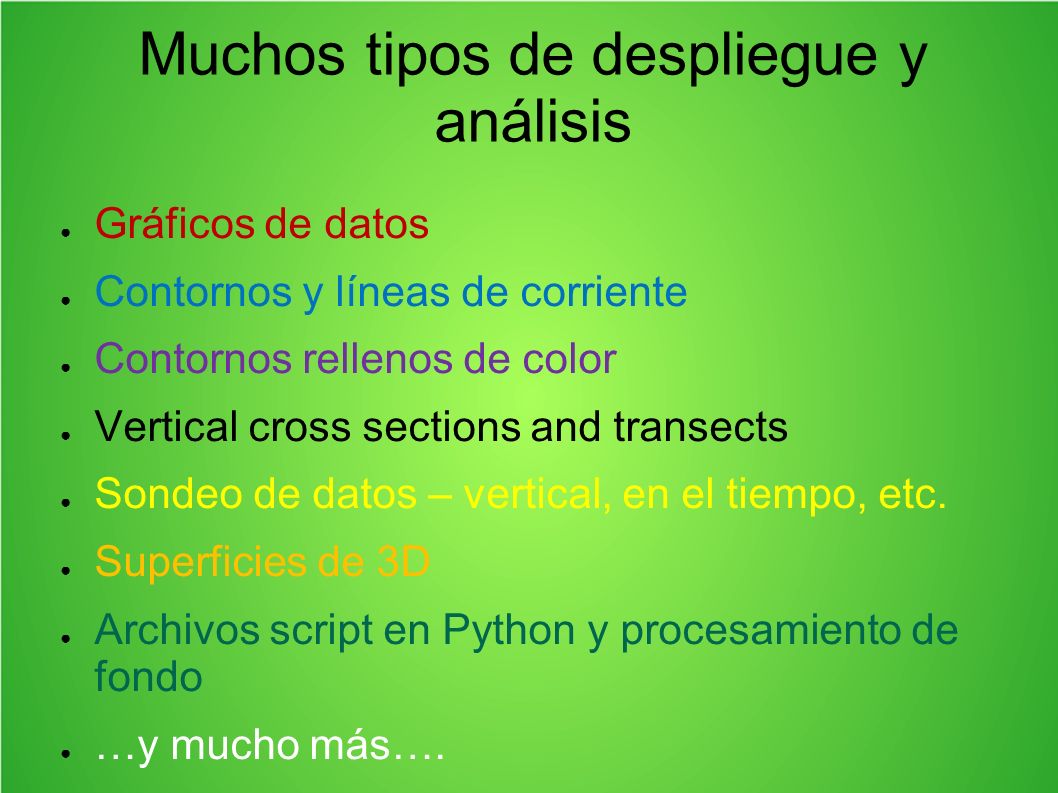

3 Muchos tipos de despliegue y análisis
Gráficos de datos Contornos y líneas de corriente Contornos rellenos de color Vertical cross sections and transects Sondeo de datos – vertical, en el tiempo, etc. Superficies de 3D Archivos script en Python y procesamiento de fondo …y mucho más…. El software puede hacer muchas cosas. Muchos de los puntos en la lista se relacionan con el despliegue de datos de superficie, de modelos y del aire superior. Juan José pronto presentará ejemplos, así que no voy a presentar ejemplos. Algunos procesos que usted quiere repetir pueden procesarse en el fondo o por medio de archivos script. Y por supuesto, esta lista ni la charla cubre todas las cosas que McIDAS-V puede hacer.

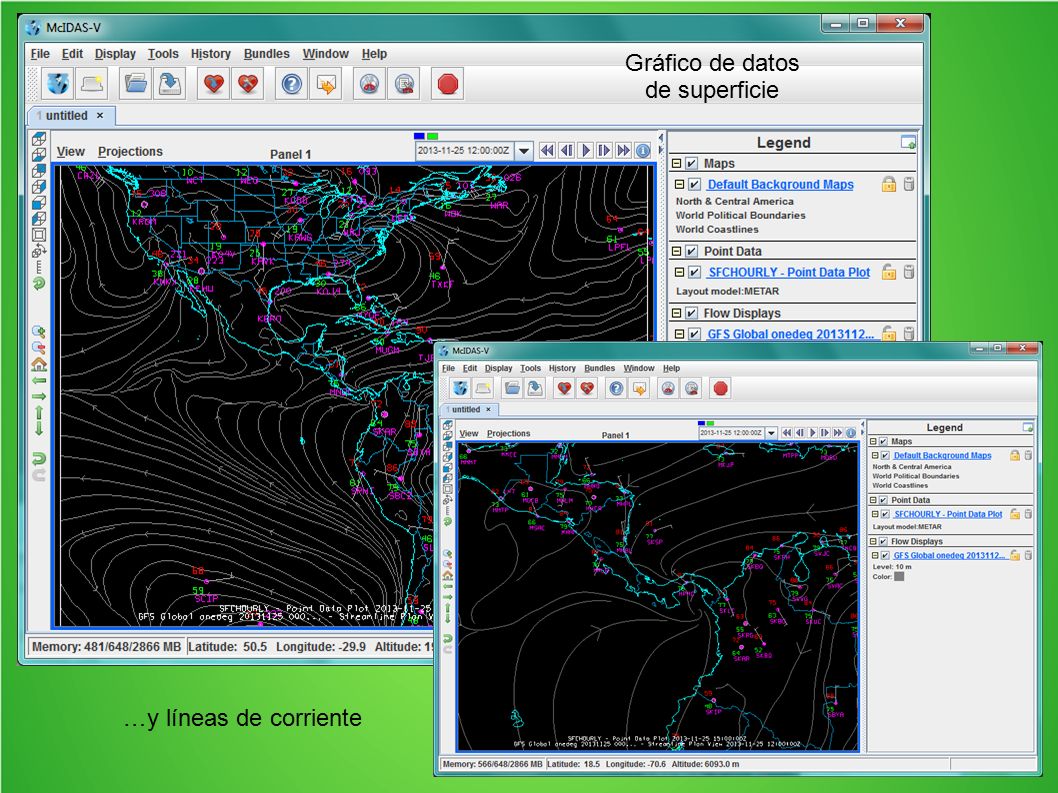

4 Gráfico de datos de superficie
…y líneas de corriente

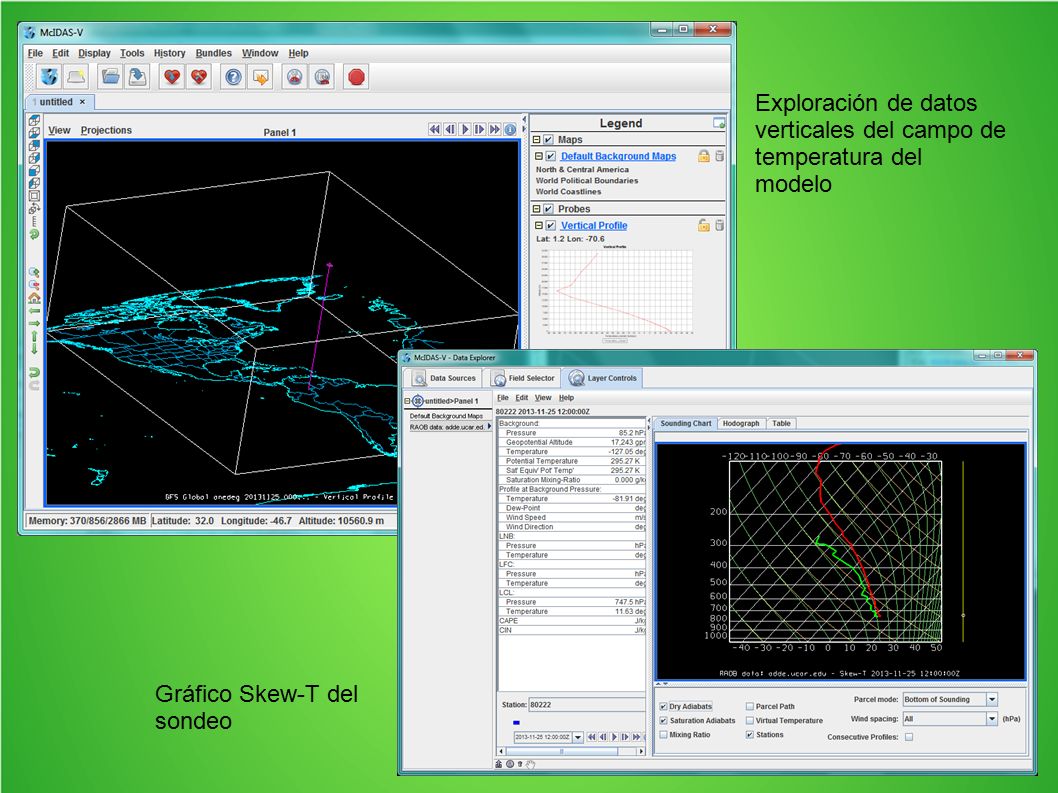

5 Exploración de datos verticales del campo de temperatura del modelo
Gráfico Skew-T del sondeo

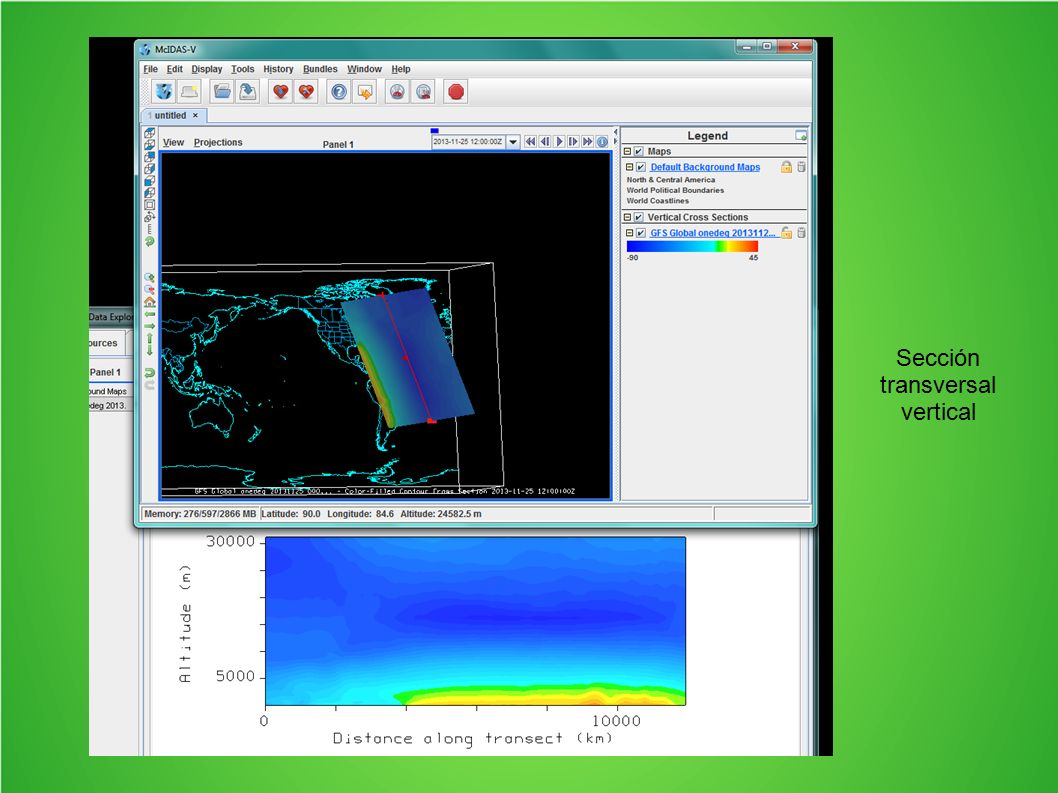

6 Sección transversal vertical

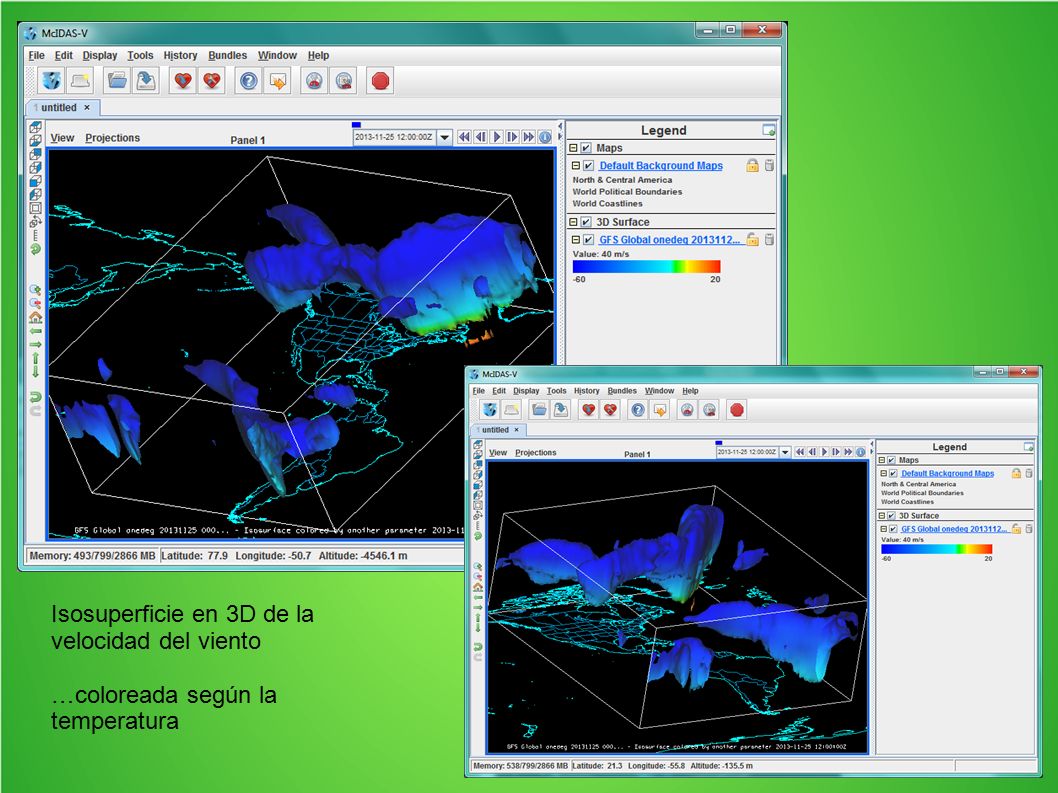

7 Isosuperficie en 3D de la velocidad del viento
…coloreada según la temperatura

8 Vistazo general de McIDAS-V La ventana de despliegue principal
Cuando usted abre McIDAS-V, usted ve dos ventanas: La ventana principal de despliegue y … (próxima diapositiva)

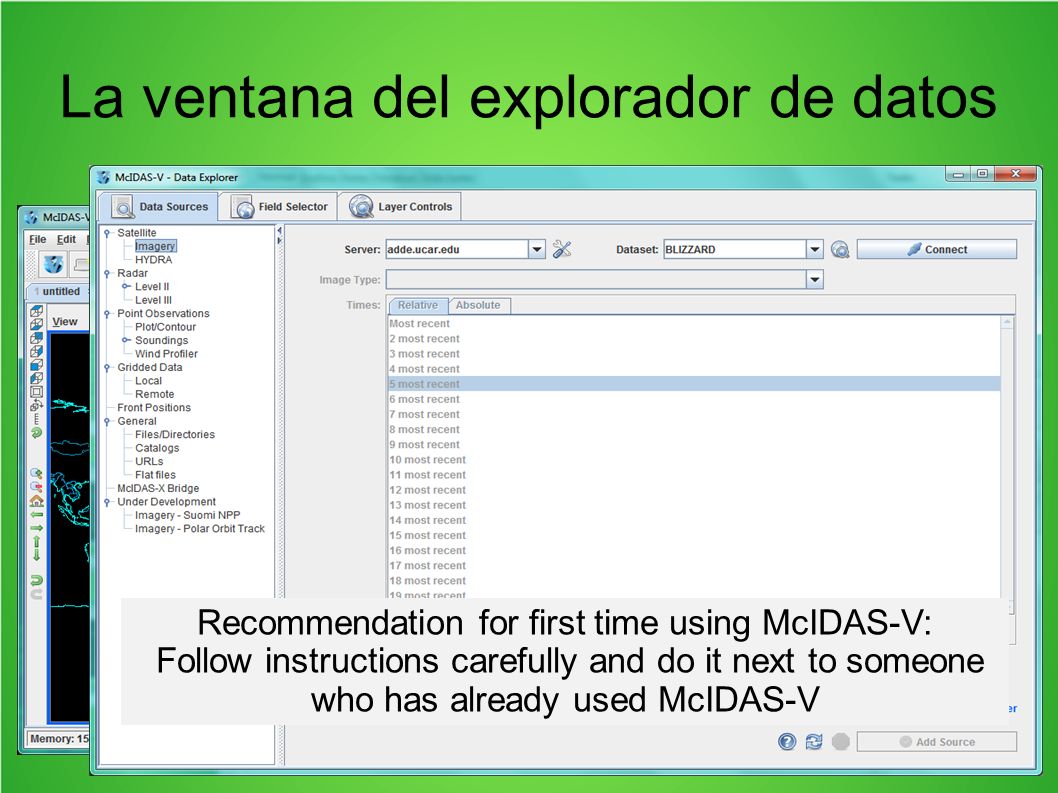

9 La ventana del explorador de datos
La ventana del explorador de datos. Mi experiencia con McIDAS-V y la experiencia de otro que conocemos ofrece la siguiente recomendación si usted está usando McIDAS-V la primera vez: Siga las instrucciones cuidadosamente y si es posible, hágalo sentándose junto a alguien que ya ha usado McIDAS-V. Recommendation for first time using McIDAS-V: Follow instructions carefully and do it next to someone who has already used McIDAS-V

10 Primer paso: seleccionar la fuente de datos

11 Siguiente: el seleccionador del campo Parámetro(s), tipo de despliegue, tiempos, niveles, regiones

12 Crear el despliegue Este despliegue es de contornos de la salida del modelo. Usted comienza con un despliegue global y tiene la capacidad de (próxima dispositiva)

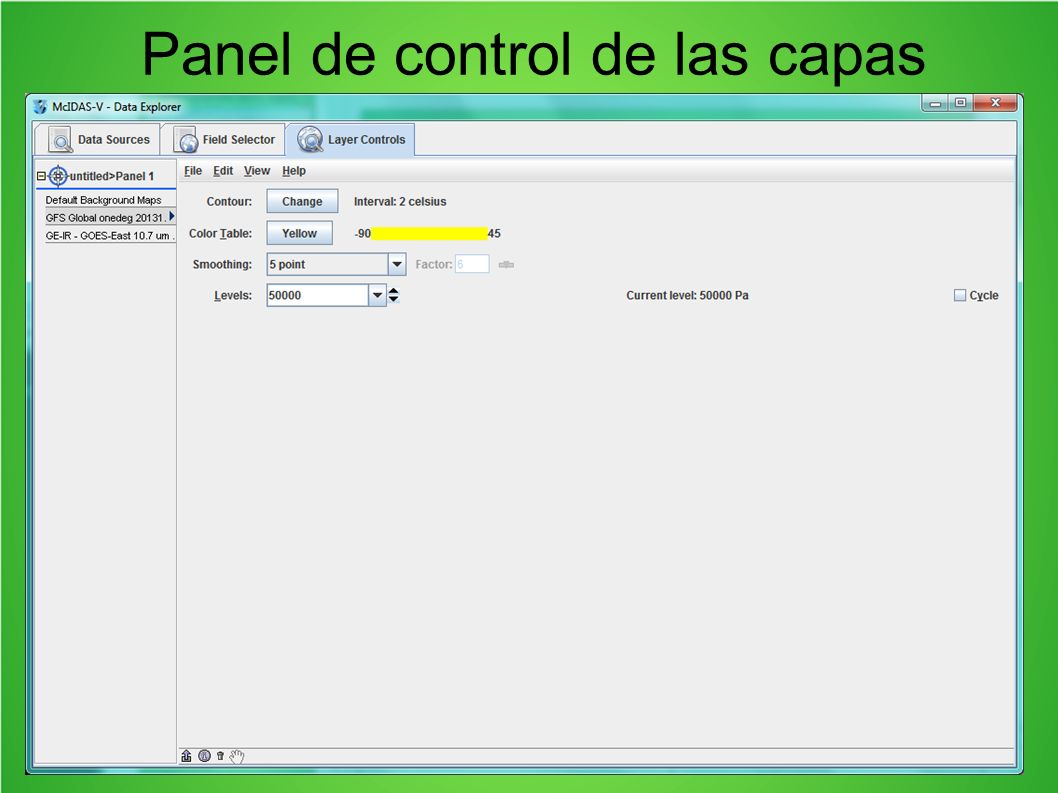

13 Panel de control de las capas

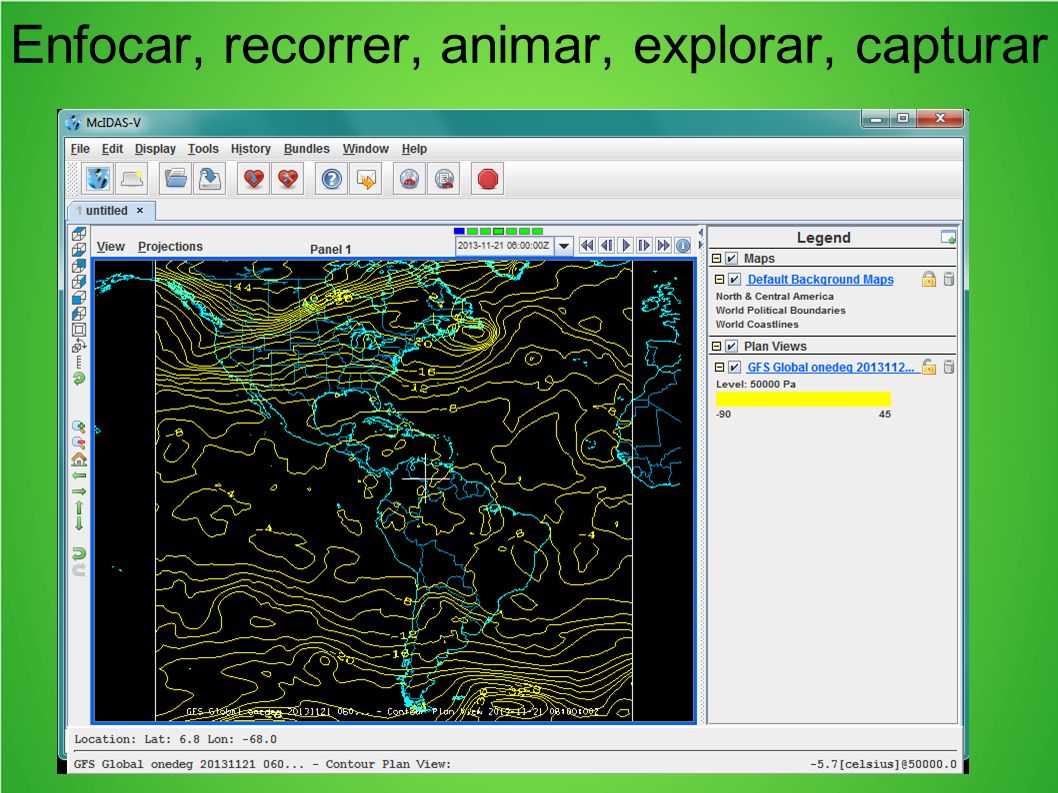

14 Enfocar, recorrer, animar, explorar, capturar
Enfocar, moverse sobre el despliegue, animar múltiples veces, y explorar los valores en un punto o a lo largo de una sección transversal.

15 Agregar otros datos Usted puede agregar otros datos – aquí está la imagen de satélite del infrarrojo

16 Integración de datos Modelo y otras rejillas Datos puntuales Imágenes
Gráficos y contornos Imágenes Geostationario Polar e hyperespectral Diversos tipos WMS, archivos de texto Imágenes JPG/PNG/GIF cámaras web (?) Mapas de base y otros archivos shape Integración en el despliegue y los cálculos McIDAS-V es capaz de importar, hacer cálculos y desplegar muchos diferentes tipos de datos (parar unos pocos segundos y luego pasar a la siguiente dispositiva)

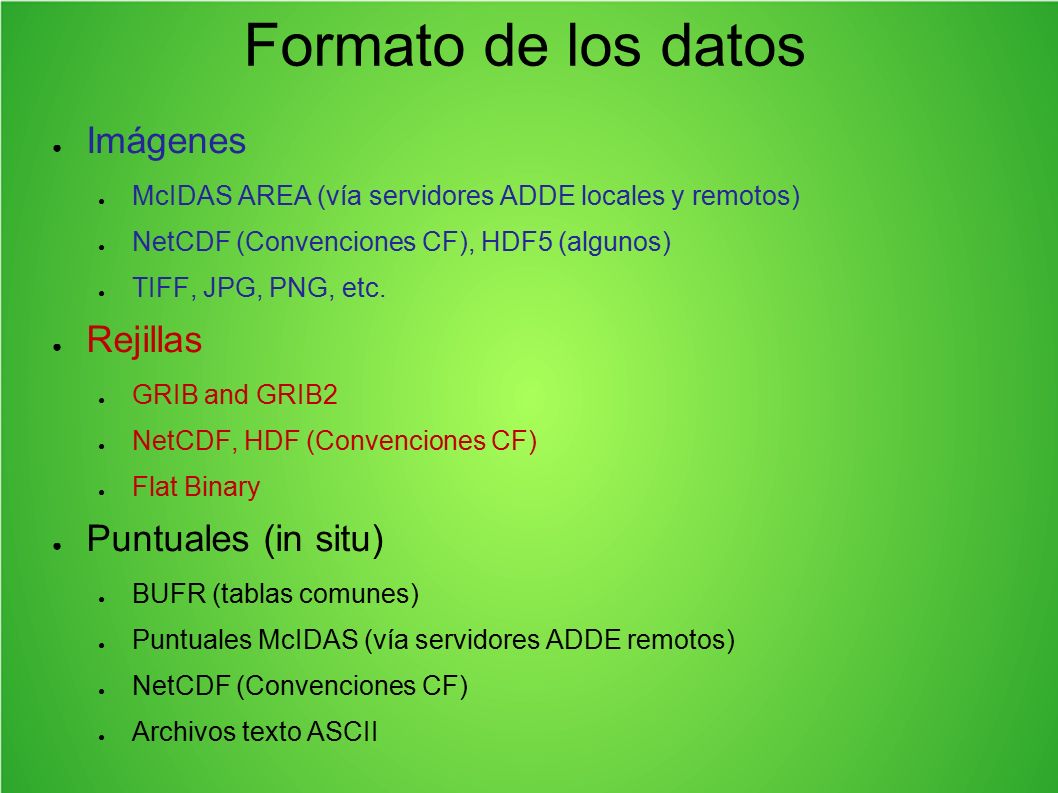

17 Formato de los datos Imágenes Rejillas Puntuales (in situ)
McIDAS AREA (vía servidores ADDE locales y remotos) NetCDF (Convenciones CF), HDF5 (algunos) TIFF, JPG, PNG, etc. Rejillas GRIB and GRIB2 NetCDF, HDF (Convenciones CF) Flat Binary Puntuales (in situ) BUFR (tablas comunes) Puntuales McIDAS (vía servidores ADDE remotos) NetCDF (Convenciones CF) Archivos texto ASCII Así como formatos de datos. ¿Cuántos formatos de datos reconoce? El software tiene muchas capacidades, pero seré una de las primeras en admitir que tiene una curva de aprendizaje.

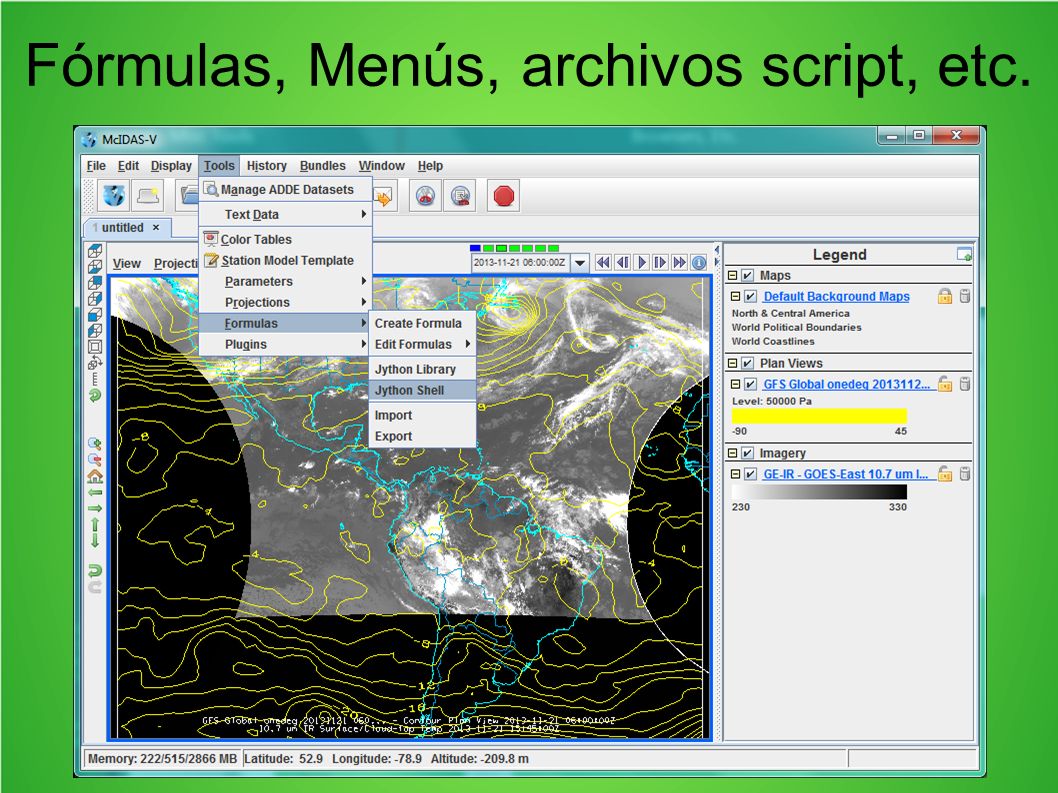

18 Fórmulas, Menús, archivos script, etc.

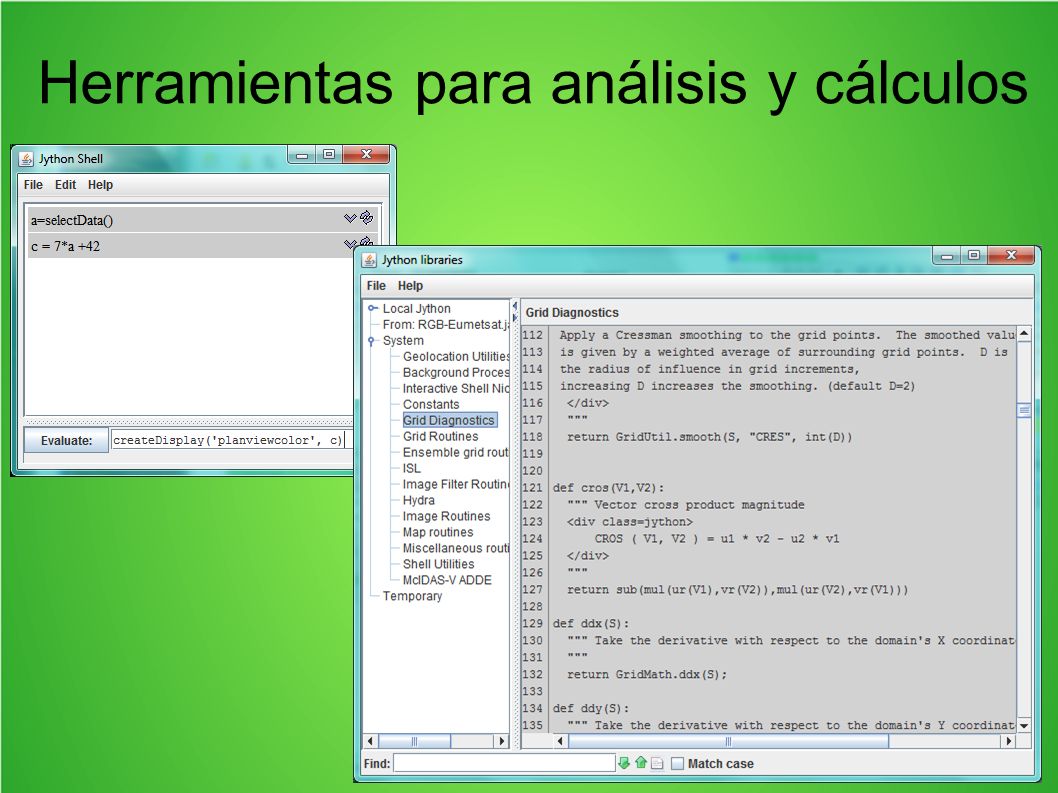

19 Herramientas para análisis y cálculos
Si está investigando, esta herramienta puede ayudarle a analizar datos.

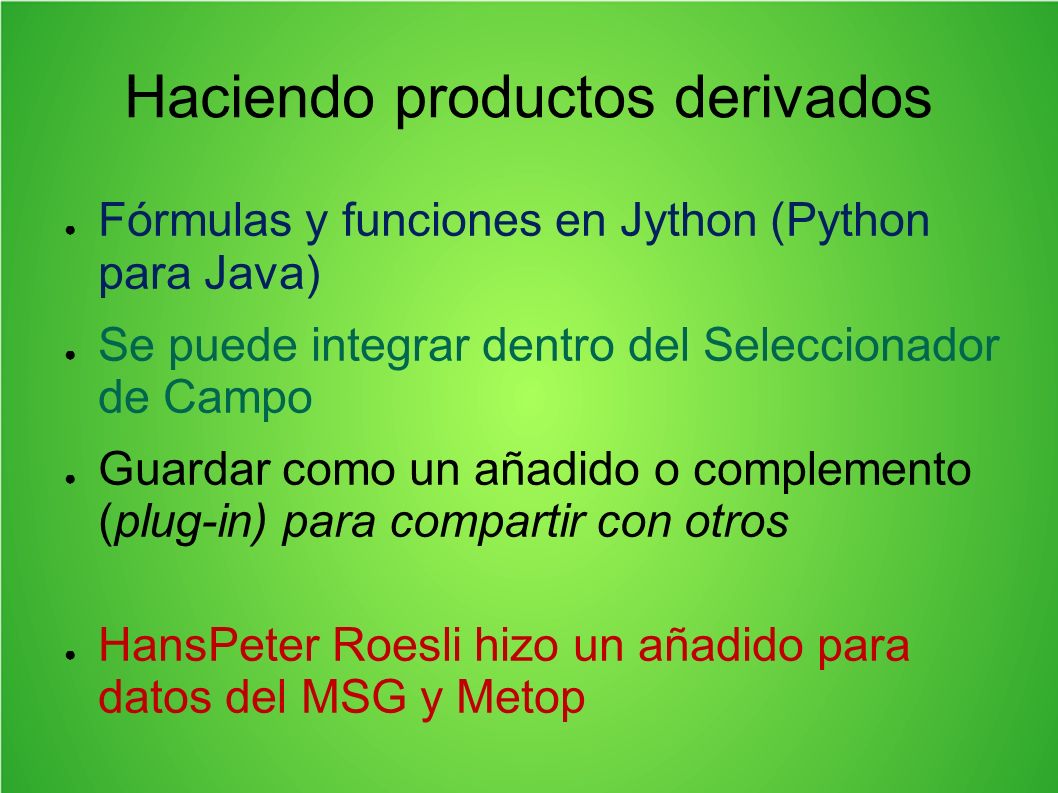

20 Haciendo productos derivados
Fórmulas y funciones en Jython (Python para Java) Se puede integrar dentro del Seleccionador de Campo Guardar como un añadido o complemento (plug-in) para compartir con otros HansPeter Roesli hizo un añadido para datos del MSG y Metop Here is an example of an RGB: Si usted está en una oficina, esta herramienta puede ayudarle a crear y ver productos para su pronóstico. En la presentación del GOES-R, oiremos sobre el uso de imágenes RGB para combinar información de varios canales. Europa ha tenido un generador de imágenes de 12 canales por varios años y uno de sus entrenadores, HansPeter Roesli, ha usado mucho McIDAS-V. El desarrolló un añadido para crear muchos de sus productos RGB.

21 Agregue la(s) fuente(s) de datos y luego seleccione el tipo
Me encontré con este enfoque recientemente y me impresionó lo fácil que es usarlo. Espero que podamos adaptar los añadidos para poder ver las imágenes RGB de las imágenes MODIS y JPSS de órbita polar y eventualmente del GOES-R. Usted primero tiene que instalar el añadido y luego configurarlo para que encuentre los datos, después de seleccionar un color natural RGB, usted escoge crear despliegue y (siguiente diapositiva)

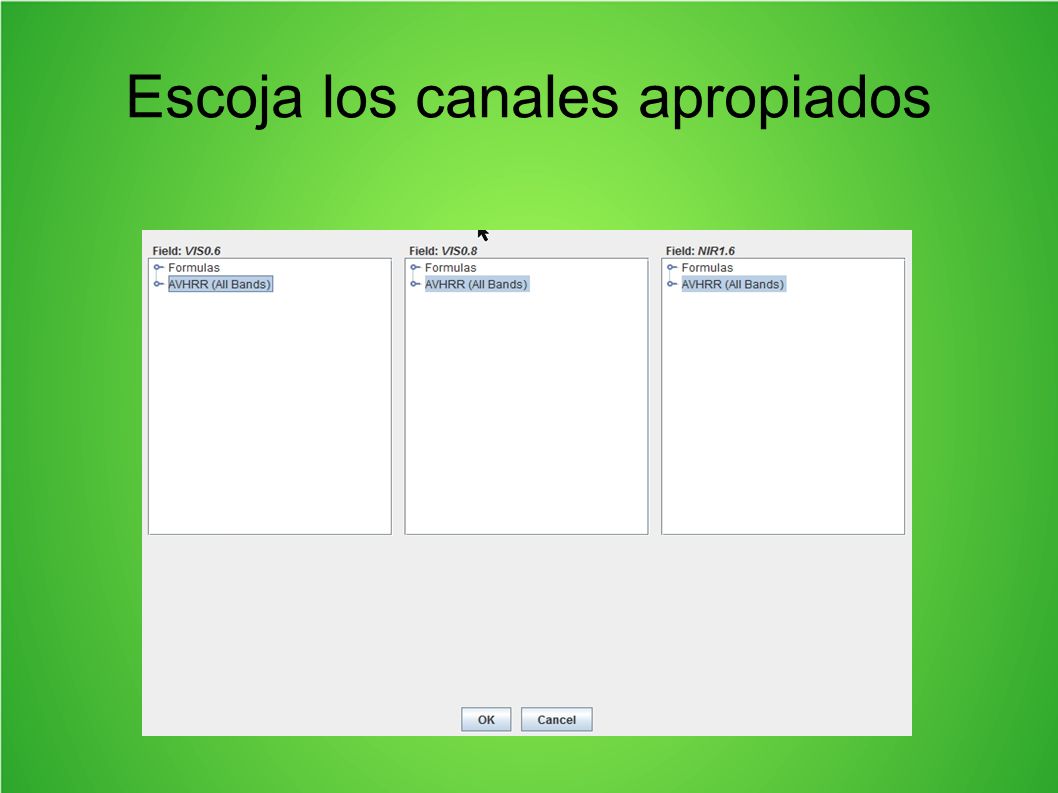

22 Escoja los canales apropiados

23 Seleccione el tipo, región, tiempos, etc.

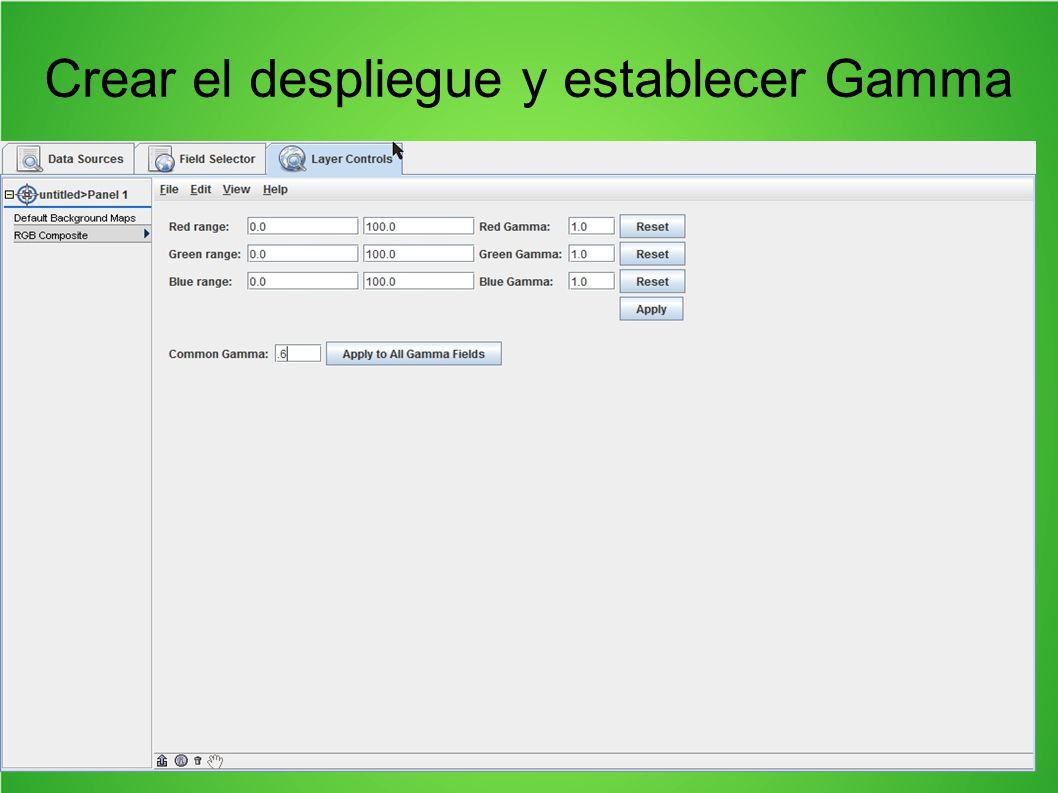

24 Crear el despliegue y establecer Gamma
This is what is created.

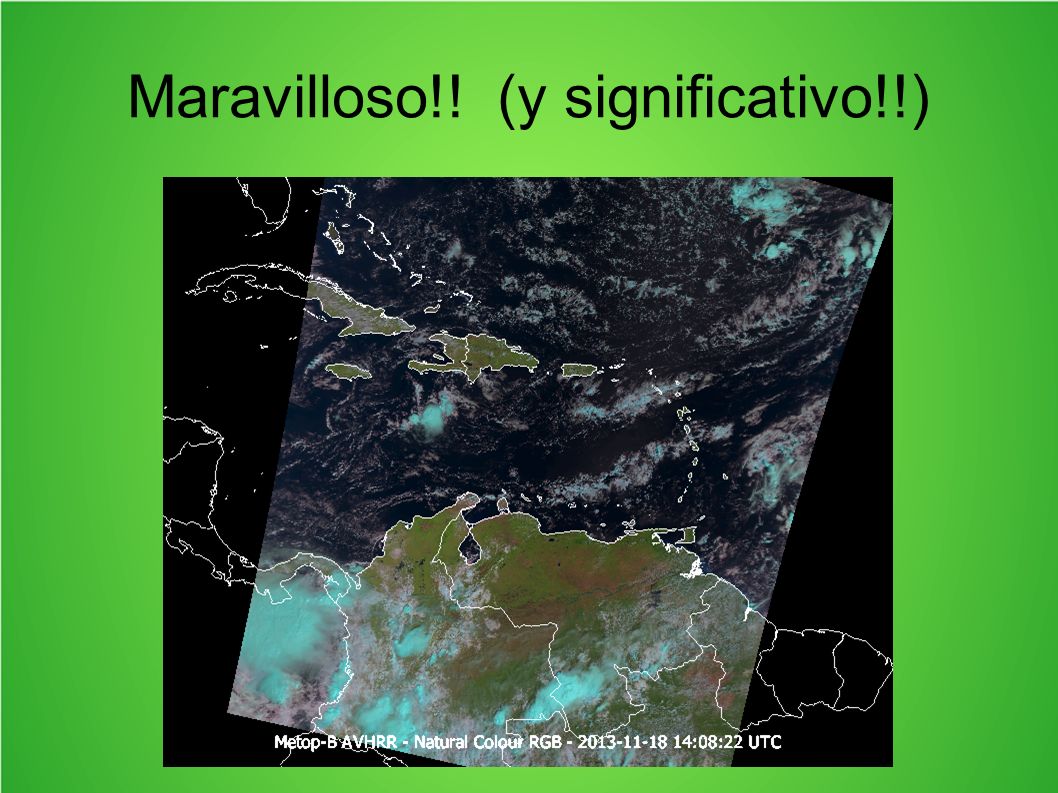

25 Maravilloso!! (y significativo!!)

26 McIDAS-V + EUMETCast = McVCast
Relación larga entre EUMETSAT y SSEC McIDAS-V es muy flexible tratando con datos de satélite (y otros) McIDAS-V está disponible de gratis, en todo el mundo Much trabajo para EUMETSAT para crear servidores y añadidos (plug-in) para McIDAS-V Le da a los usuarios finales un sistema de análisis poderoso a bajo costo Pre-configurado para la región de Africa Algunas opciones de interacción del usuario se han preestablecido por conveniencia Se proporciona el añadido RGB Serie de datos de prueba/muestra Tutorial de instalación y cómo empezar Como Stephan/Tony y Luis/Daniel mencionaron el martes, además del acceso de datos, muchos países están buscando herramientas de análisis de bajo costo. ¿Cómo se relaciona McIDAS-V a GEONETCast? Vámonos a una relación larga y positiva entre EUMETSAT y el Centro de Ingeniería y de la Ciencia Espacial (SSEC en inglés) – el grupo que desarrolló McIDAS. Obtenemos ideas y nos prestamos entre nosotros. EUMETSAT vio una oportunidad con McIDAS-V y tenía a un entusiasta Hans-Peter para que trabajara con él. Algunas de las cosas que se han desarrollado (servidores y añadidos), ahora podemos aprovecharlos para GEONETCast Americas.

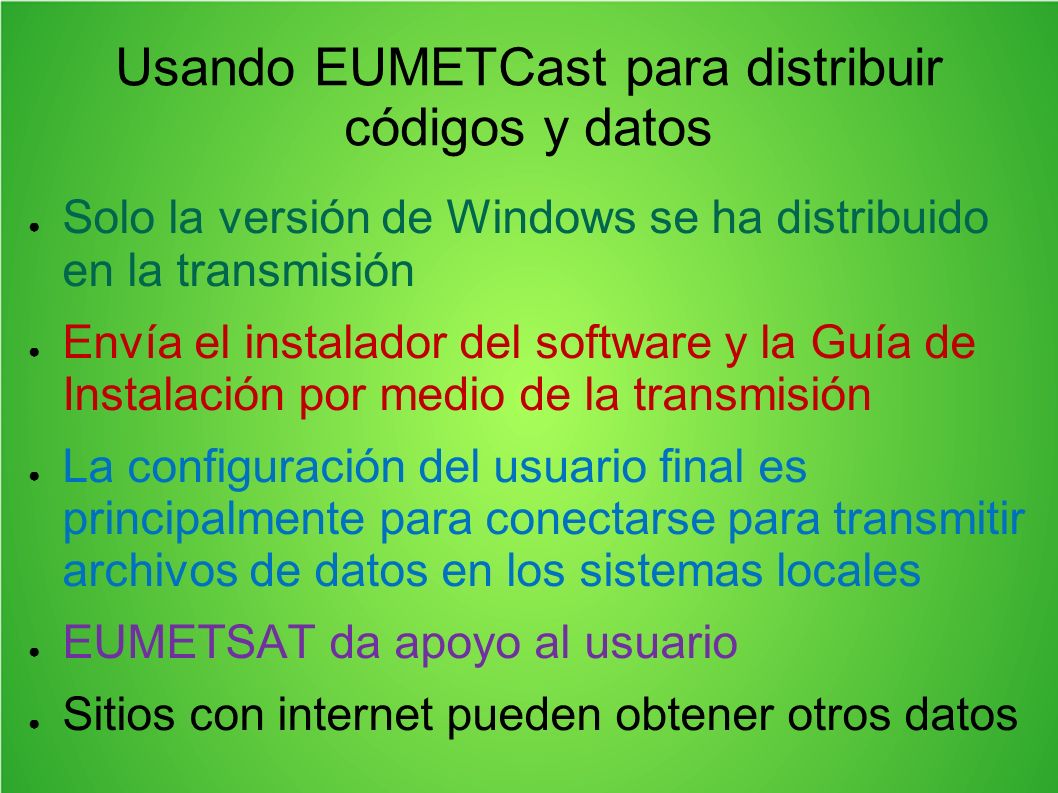

27 Usando EUMETCast para distribuir códigos y datos
Solo la versión de Windows se ha distribuido en la transmisión Envía el instalador del software y la Guía de Instalación por medio de la transmisión La configuración del usuario final es principalmente para conectarse para transmitir archivos de datos en los sistemas locales EUMETSAT da apoyo al usuario Sitios con internet pueden obtener otros datos Obtendremos una actualización de EUMETSAT sobre cómo está trabajando este proyecto y veremos si podemos hacer un proyecto similar para GEONETCast.

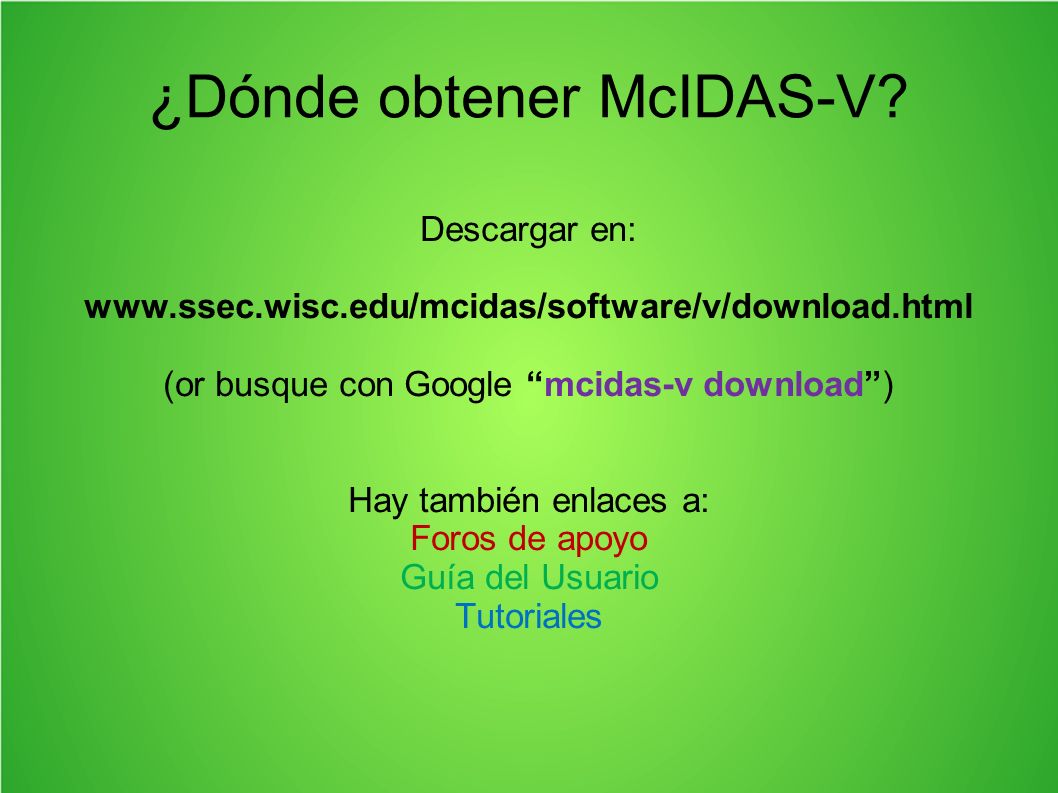

28 ¿Dónde obtener McIDAS-V?
Descargar en: (or busque con Google “mcidas-v download”) Hay también enlaces a: Foros de apoyo Guía del Usuario Tutoriales Si se apura puede copiar este enlace, o también puede buscar McIDAS-V con google. Ahora nos vamos a Juan José y luego contestaremos preguntas.
