COMO CONECTAR UN CABLE UTP A VARIAS COMPUTADOAS CABLE DIRECTO " El cable DIRECTO, usa "UTP" con conectores RJ45 (macho) en sus dos extremos, similar al.

Presentación del tema: "COMO CONECTAR UN CABLE UTP A VARIAS COMPUTADOAS CABLE DIRECTO " El cable DIRECTO, usa "UTP" con conectores RJ45 (macho) en sus dos extremos, similar al."— Transcripción de la presentación:

1

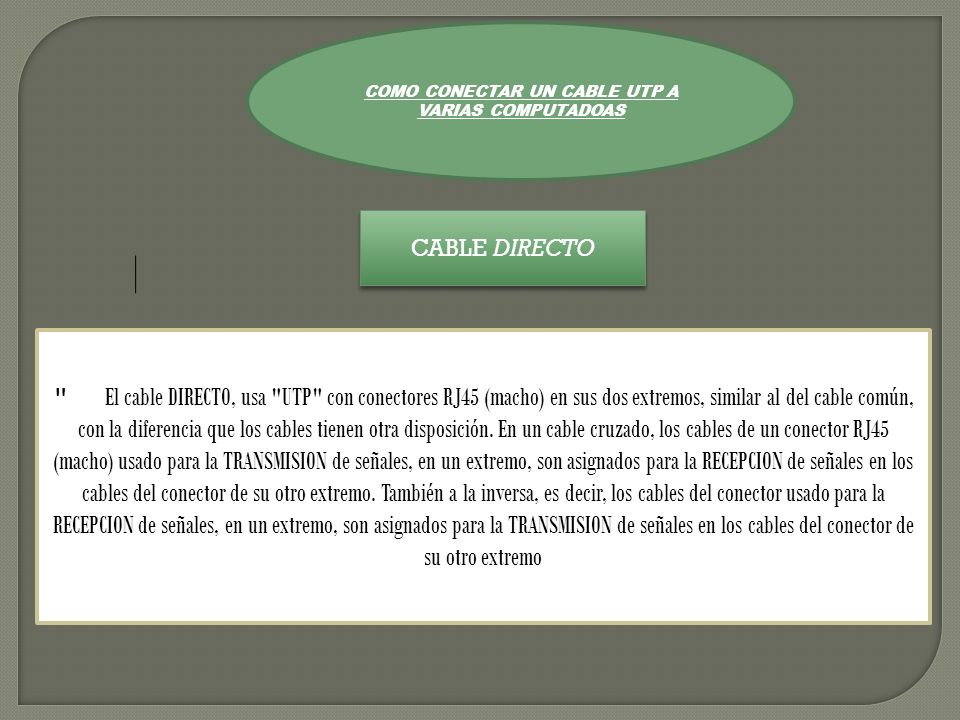

2 COMO CONECTAR UN CABLE UTP A VARIAS COMPUTADOAS CABLE DIRECTO " El cable DIRECTO, usa "UTP" con conectores RJ45 (macho) en sus dos extremos, similar al del cable común, con la diferencia que los cables tienen otra disposición. En un cable cruzado, los cables de un conector RJ45 (macho) usado para la TRANSMISION de señales, en un extremo, son asignados para la RECEPCION de señales en los cables del conector de su otro extremo. También a la inversa, es decir, los cables del conector usado para la RECEPCION de señales, en un extremo, son asignados para la TRANSMISION de señales en los cables del conector de su otro extremo

3 - En el caso de los dos hubs conectados entre sí a través de un puerto normal (pues en este ejemplo ninguno de los dos dispone de un puerto UPLINK), si no se usa un cable cruzado se genera el siguiente problema, cuando una computadora envía datos, la señal llega al hub a través de los cables de transmisión y éste la reenvía a través de los demás puertos, pero sobre los cables de recepción, como el otro hub está conectado a uno de estos puertos comunes, recibe la señal a través de los dos cables de recepción, consecuentemente no la reenvía a las demás computadoras conectadas a él, porque la debería recibir a través de los cables de transmisión. El cable cruzado viene a suplir este defecto, pasando las señales recibidas en los cables de recepción a los cables de transmisión.

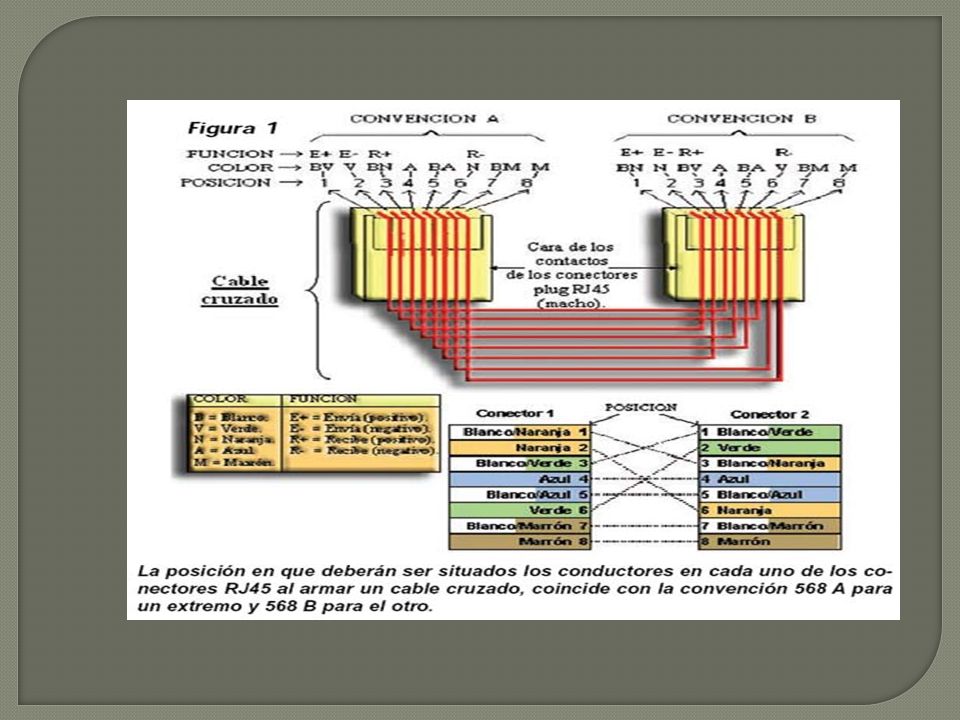

4

5

6

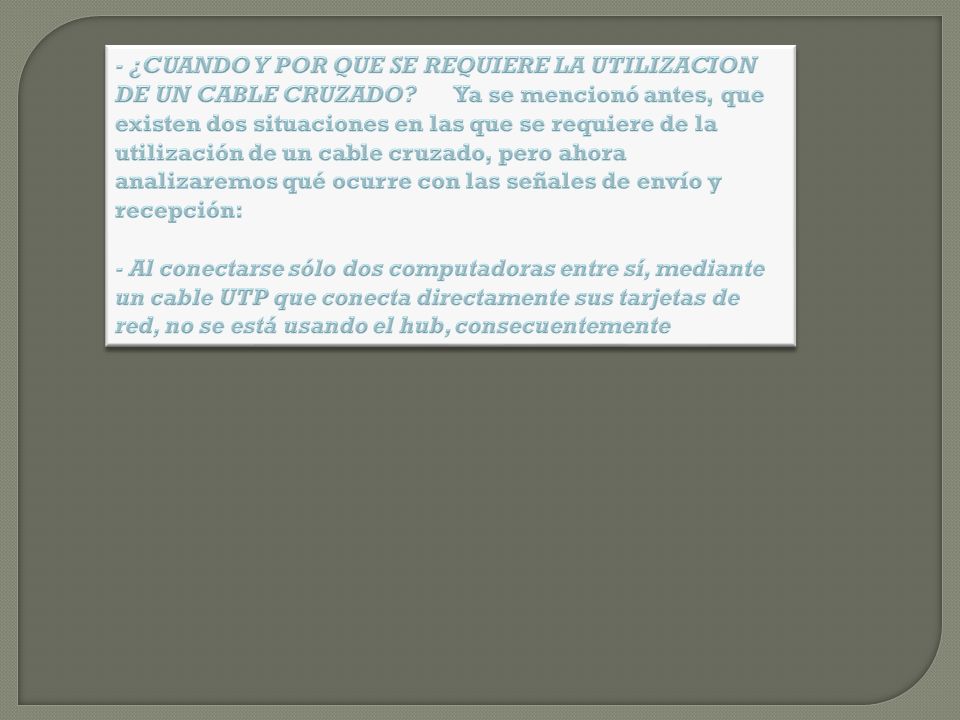

7

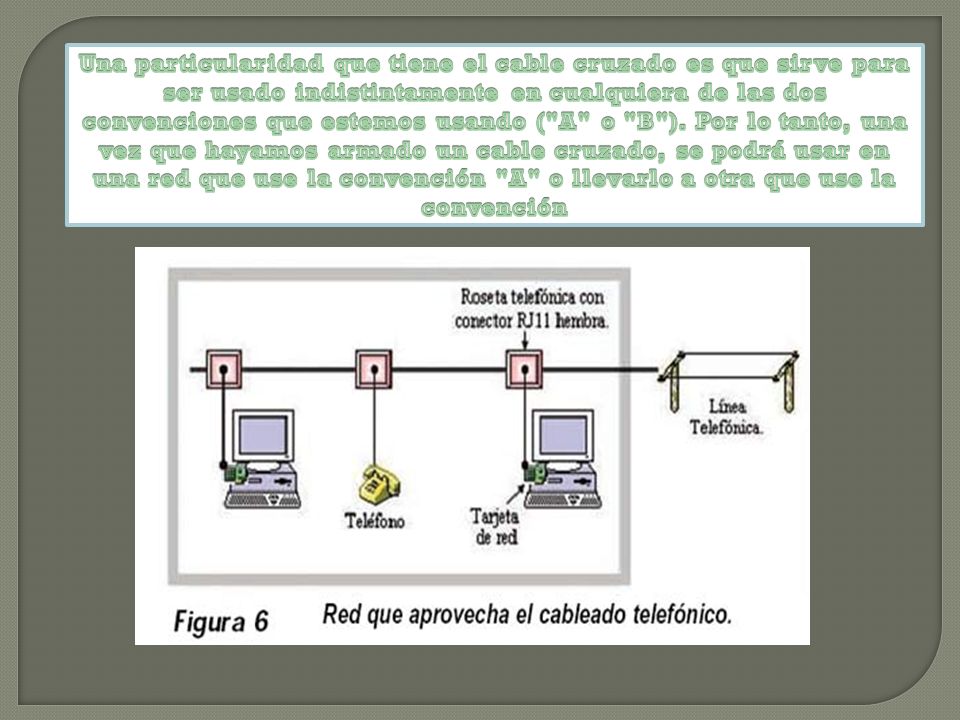

8

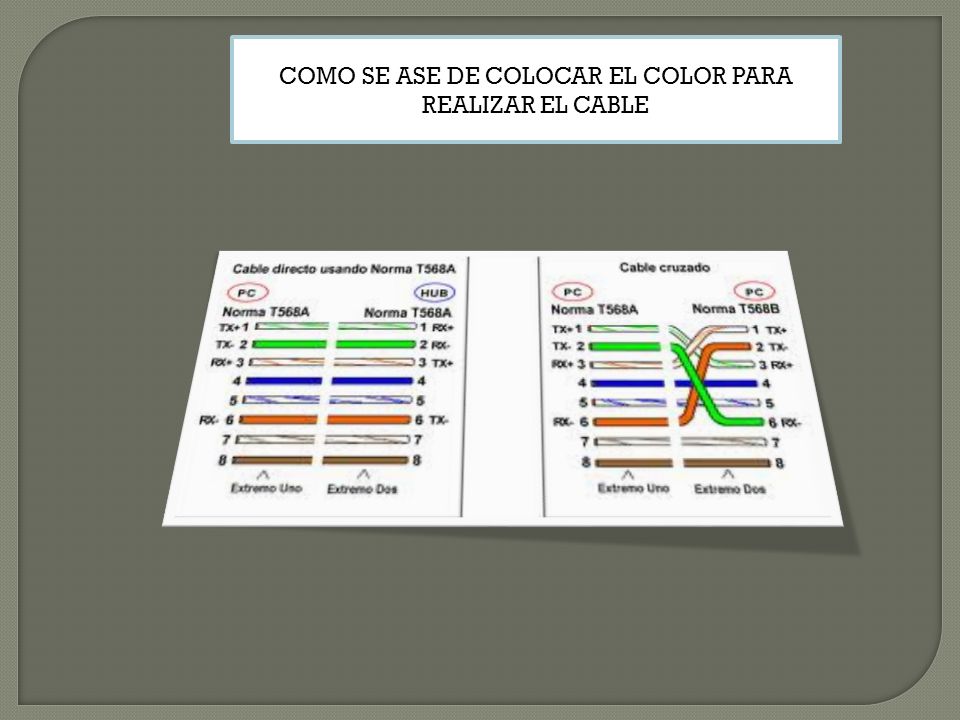

9 COMO SE ASE DE COLOCAR EL COLOR PARA REALIZAR EL CABLE

10
