DISTRIBUCION. DISTRIBUCION AREA DE RIEGO DEL RIO ATUEL Abarca zonas de Malargüe, San Rafael y Gral. Alvear. La red de riego tiene una longitud de.

Presentación del tema: "DISTRIBUCION. DISTRIBUCION AREA DE RIEGO DEL RIO ATUEL Abarca zonas de Malargüe, San Rafael y Gral. Alvear. La red de riego tiene una longitud de."— Transcripción de la presentación:

1

2 DISTRIBUCION

3

4 AREA DE RIEGO DEL RIO ATUEL
Abarca zonas de Malargüe, San Rafael y Gral. Alvear. La red de riego tiene una longitud de 376 Km. Posee 17 tomas Canales que abastece: La Junta, Boers, Kraff, Arroyo, Correas, Perrone, Babacci, Regueira, Las Arabias, Izuel, Real del Padre, Jáuregui, Atuel Sud, Nuevo Alvear y San Pedro.

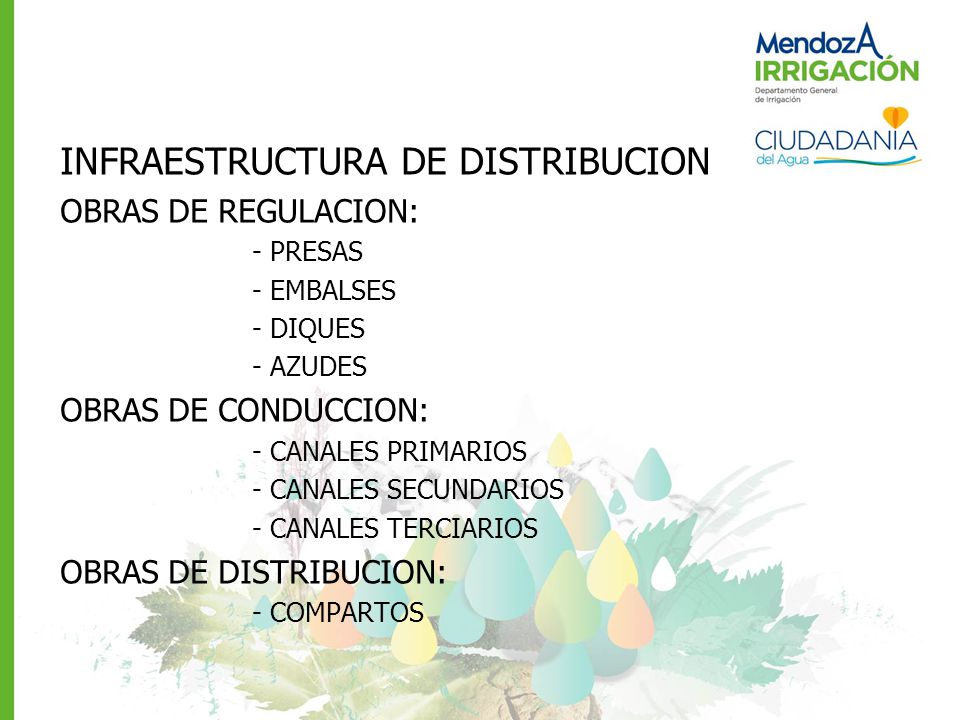

5 INFRAESTRUCTURA DE DISTRIBUCION
OBRAS DE REGULACION: - PRESAS - EMBALSES - DIQUES - AZUDES OBRAS DE CONDUCCION: - CANALES PRIMARIOS - CANALES SECUNDARIOS - CANALES TERCIARIOS OBRAS DE DISTRIBUCION: - COMPARTOS

6 PRESAS Y EMBALSES Una presa es una estructura frontal a la corriente, fundada sobre el lecho del cauce, con el objeto de elevar el nivel del agua para derivar caudales y/o generar depósitos de excedentes. Un embalse es el espejo de agua que se forma por una presa, ocupando la depresión natural del terreno.

7 EJEMPLO DE PRESAS Y EMBALSES

8 AZUDES Es una estructura transversal a la corriente, que se levanta en un lecho y tiene por objeto elevar el nivel del agua para su derivación.

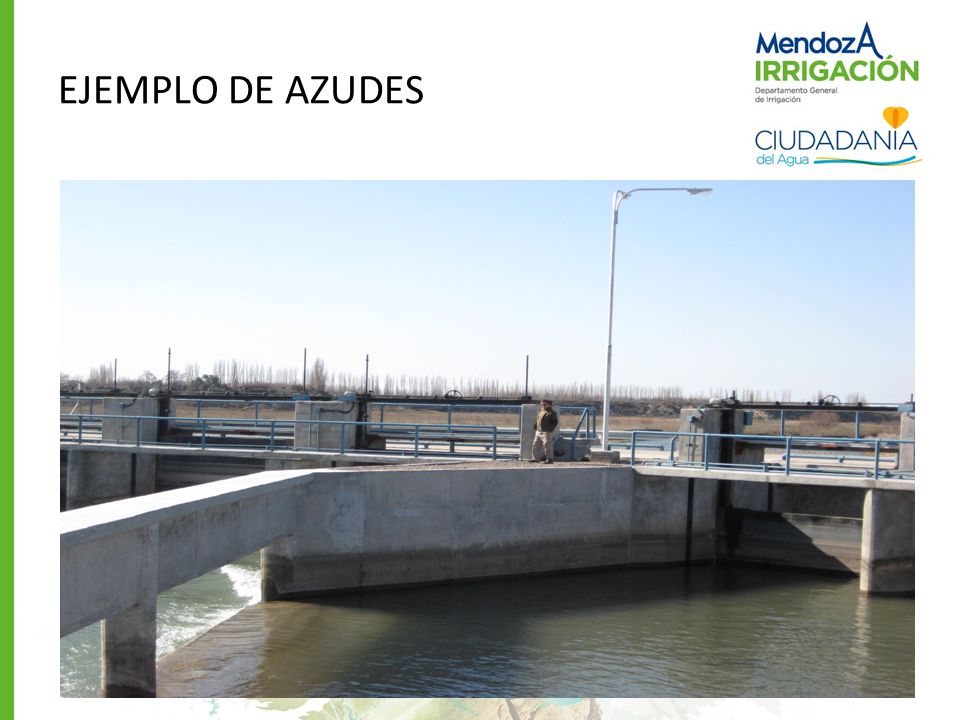

9 EJEMPLO DE AZUDES

10 CANALES PRIMARIOS, SECUNDARIOS Y TERCIARIOS
CANALES PRIMARIOS: Se desarrollan desde un azud derivador hasta los compartos distribuidores, constituyen la columna vertebral del riego en una cuenca. El Canal Marginal del Atuel es un canal primario. CANALES SECUNDARIOS: Se desarrollan desde los compartos distribuidores hasta los compartos secundarios. Los canales Rama 2, 3, 4 y 5 constituyen ejemplos de canales secundarios. CANALES TERCIARIOS: Se extienden desde los compartos secundarios hasta los terciarios, de los que surgen las hijuelas regadoras.

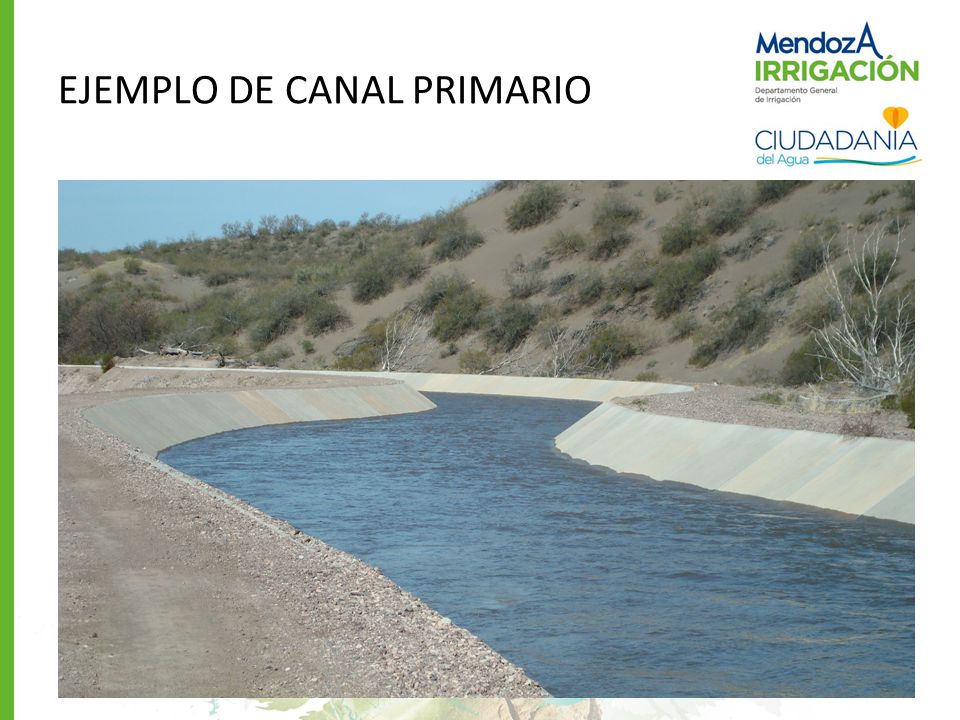

11 EJEMPLO DE CANAL PRIMARIO

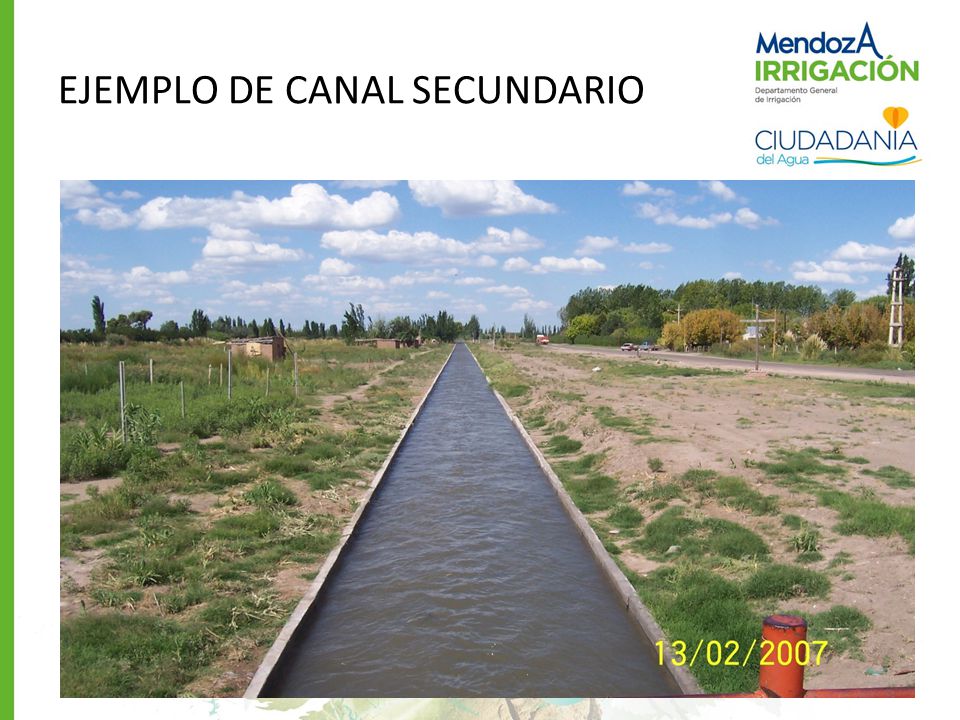

12 EJEMPLO DE CANAL SECUNDARIO

13 EJEMPLO DE CANAL TERCIARIO

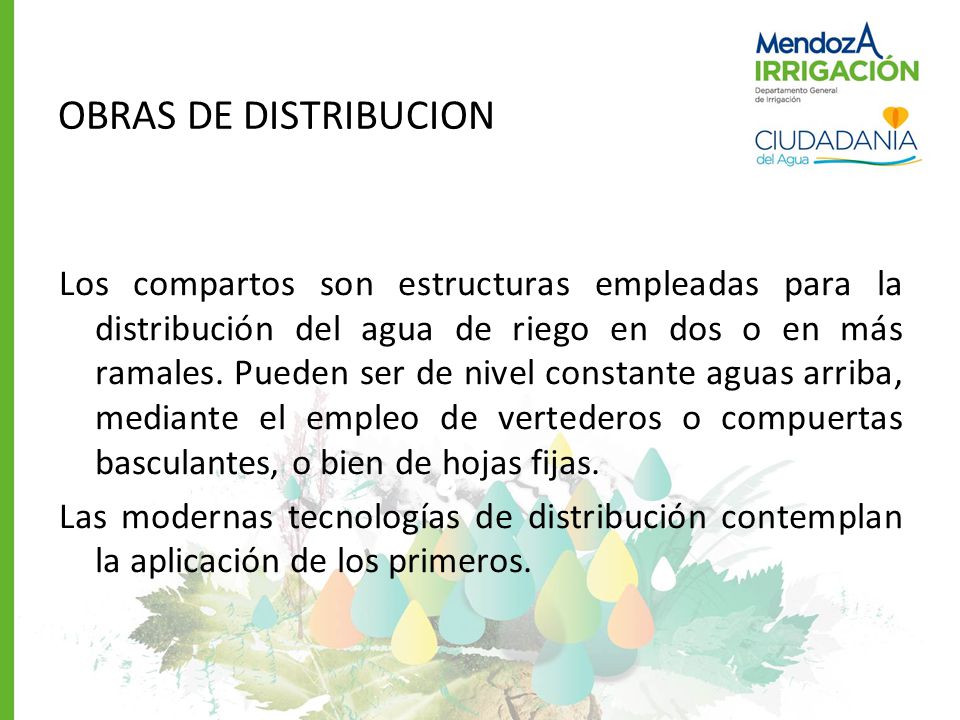

14 OBRAS DE DISTRIBUCION Los compartos son estructuras empleadas para la distribución del agua de riego en dos o en más ramales. Pueden ser de nivel constante aguas arriba, mediante el empleo de vertederos o compuertas basculantes, o bien de hojas fijas. Las modernas tecnologías de distribución contemplan la aplicación de los primeros.

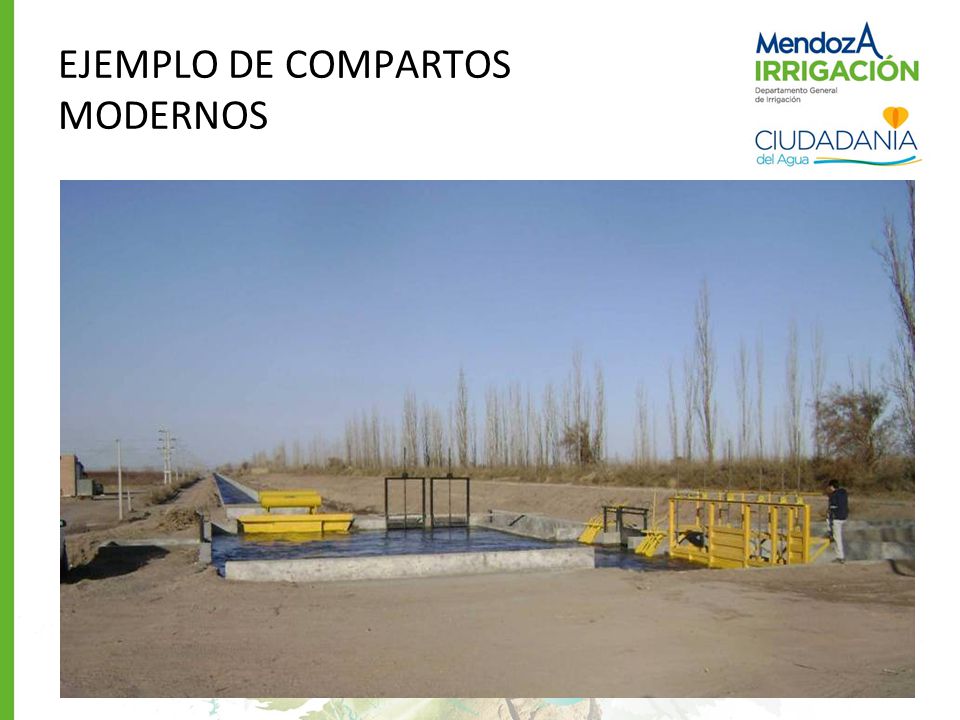

15 EJEMPLO DE COMPARTOS MODERNOS

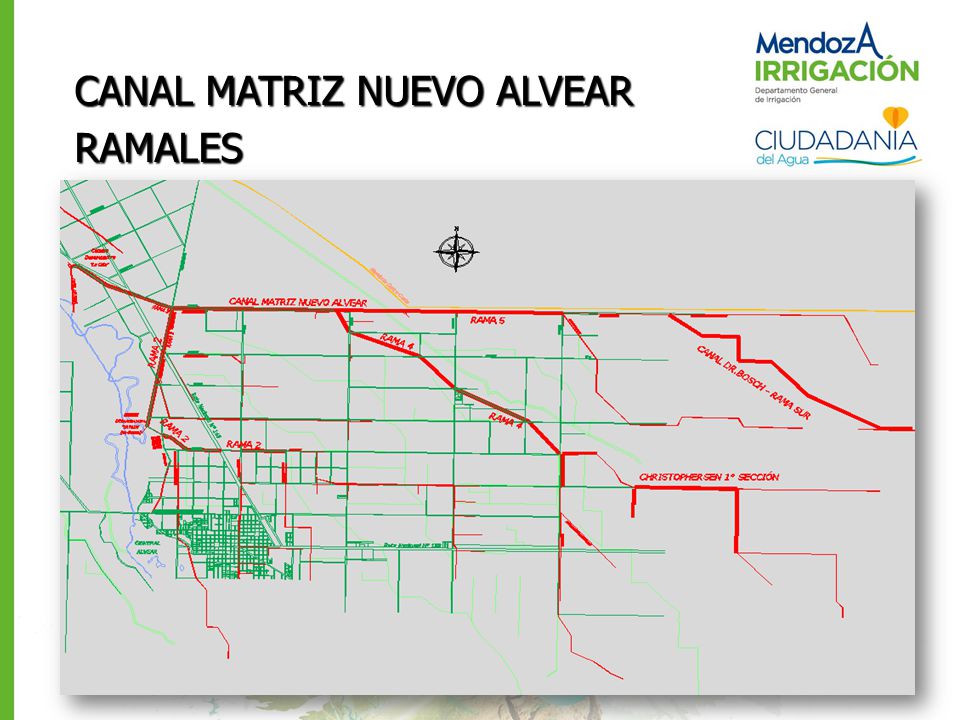

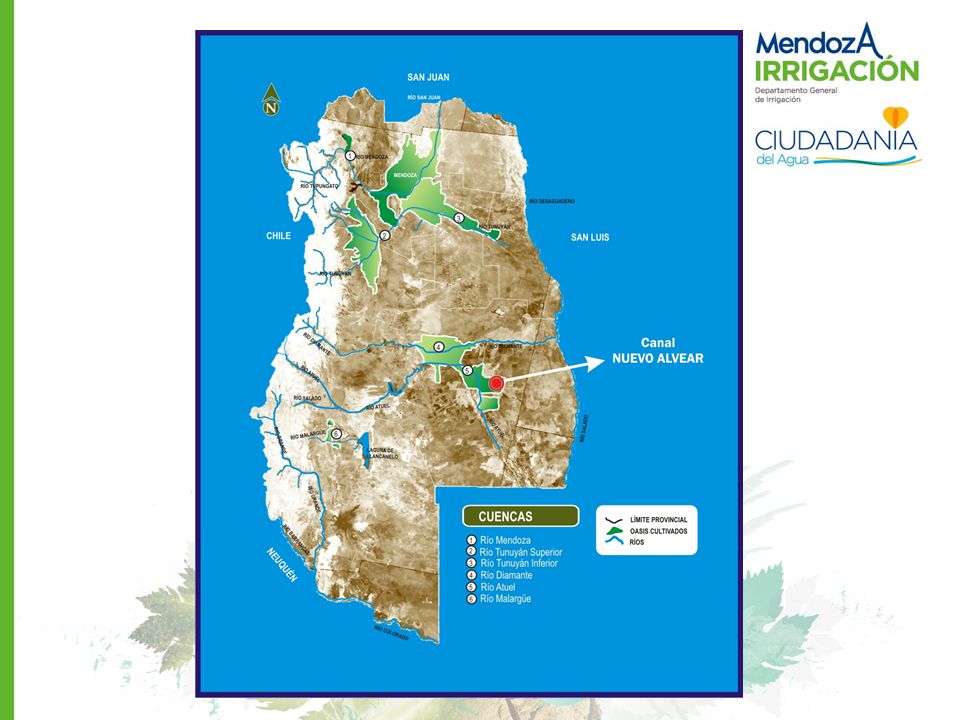

16 CANAL MATRIZ NUEVO ALVEAR
RAMALES

17 EJEMPLO DE CANAL EN HORMIGON ARMADO

18 ABASTECIMIENTO POBLACIONAL
ABORDAJE DEL PROYECTO: TOMA Y TUBERIA PLANTA POTABILIZADORA GENERAL ALVEAR

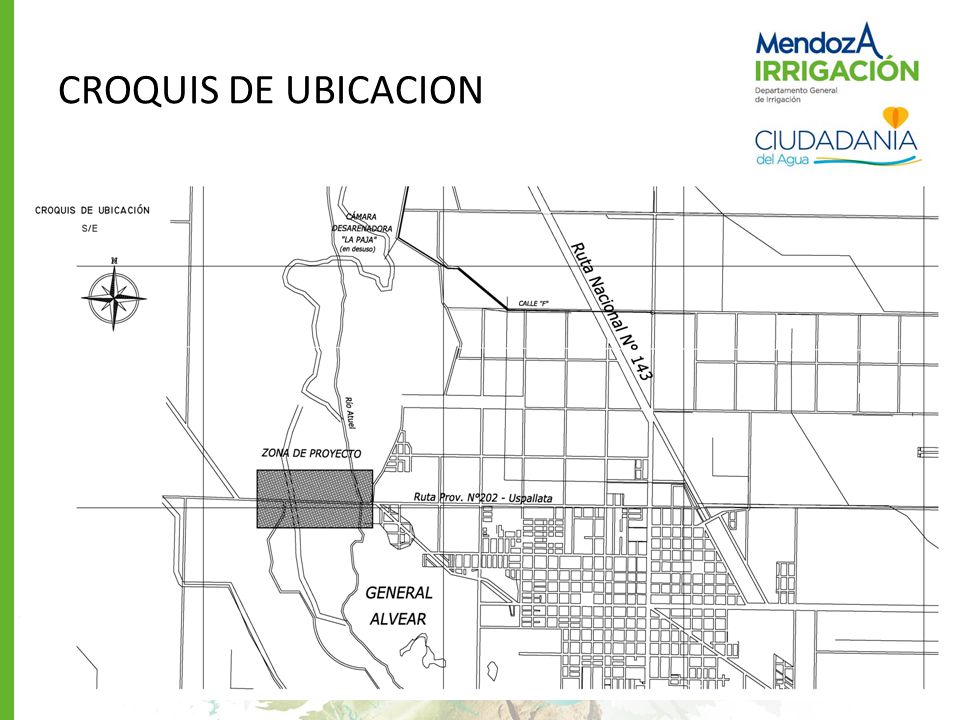

19 CROQUIS DE UBICACION

20 PROBLEMÁTICA ACTUAL OBJETO DE LA OBRA

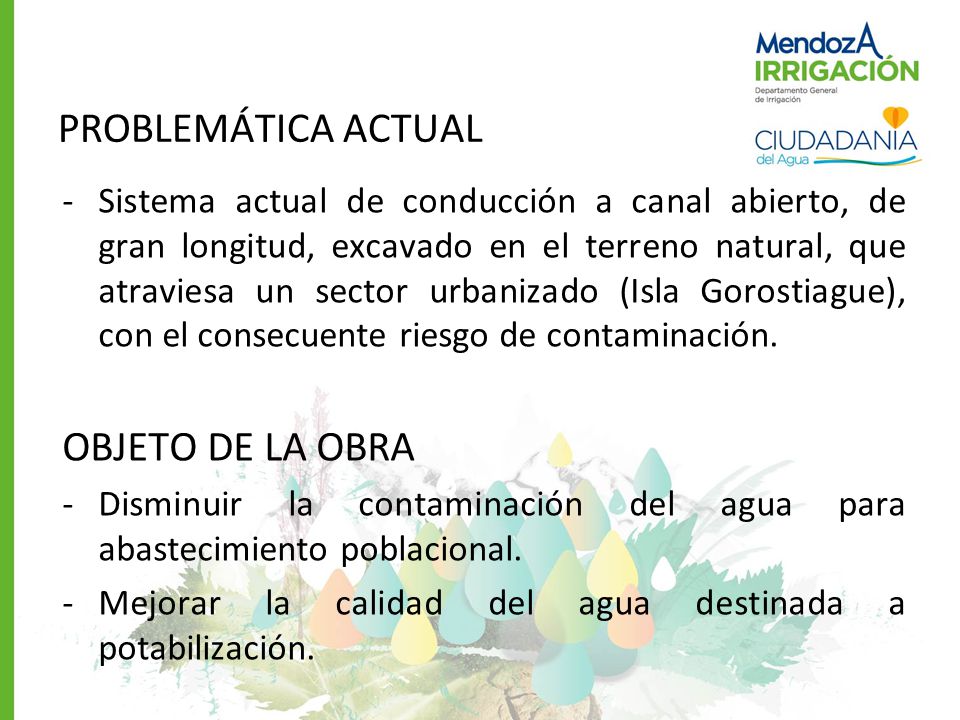

Sistema actual de conducción a canal abierto, de gran longitud, excavado en el terreno natural, que atraviesa un sector urbanizado (Isla Gorostiague), con el consecuente riesgo de contaminación. OBJETO DE LA OBRA Disminuir la contaminación del agua para abastecimiento poblacional. Mejorar la calidad del agua destinada a potabilización.

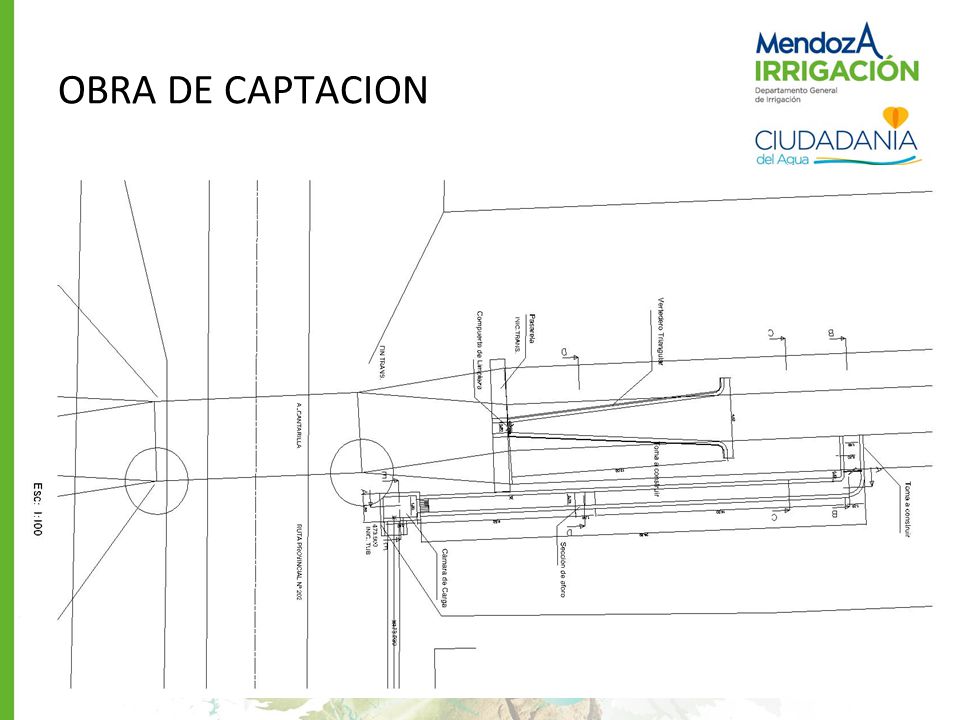

21 OBRA DE CAPTACION

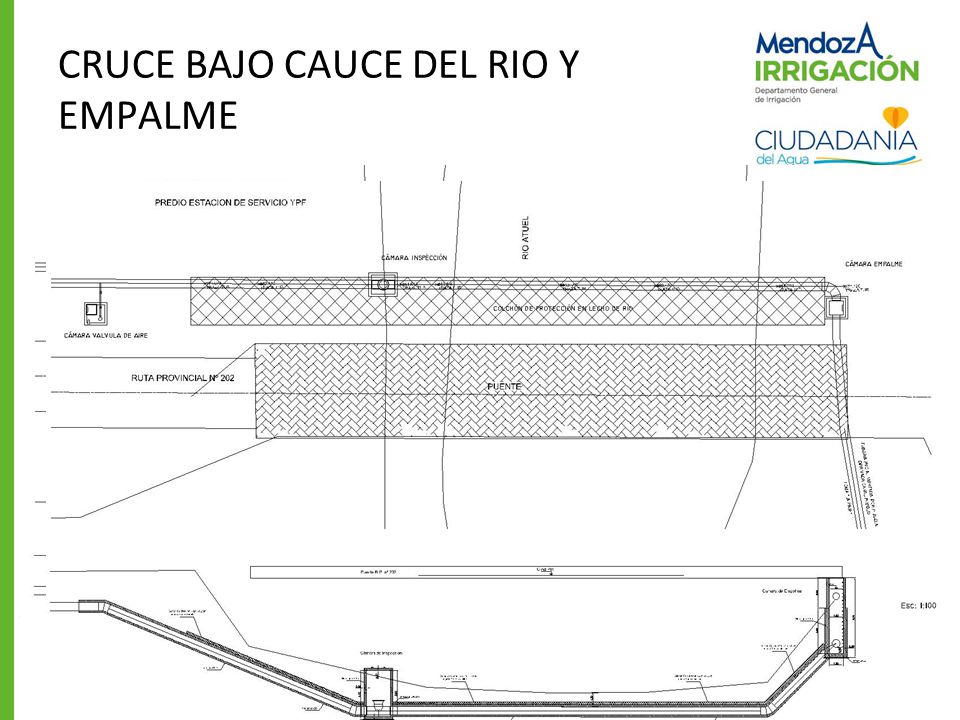

22 CRUCE BAJO CAUCE DEL RIO Y EMPALME

23 BENEFICIARIOS: 35.000 habitantes del radio urbano.
CAUDAL ACTUAL: 90 litros/seg. CAUDAL A FUTURO: 300 litros/seg. COMPONENTES DE LA OBRA: - TOMA Y CAMARA DE CARGA - TUBERIA DE CONDUCCION Ø 700 – L = 968 m. - CRUCE DEL CAUCE DEL RIO POR EL SUBALVEO - EMPALME CON TUBERIA EXISTENTE
