LA PALANCA 2ºE.S.O.A Trabajo realizado por: Juan Martín, Javier Salazar, Enrique Gutiérrez, Lucía Priego y Marina de Andrés.

Presentación del tema: "LA PALANCA 2ºE.S.O.A Trabajo realizado por: Juan Martín, Javier Salazar, Enrique Gutiérrez, Lucía Priego y Marina de Andrés."— Transcripción de la presentación:

1 LA PALANCA 2ºE.S.O.A Trabajo realizado por: Juan Martín, Javier Salazar, Enrique Gutiérrez, Lucía Priego y Marina de Andrés.

2 Definición La palanca es una máquina simple (que no disminuye el trabajo, pero modifica las fuerzas para facilitarlo) que tiene como función transmitir fuerza y desplazamiento.

3 Historia «Dadme un punto de apoyo y moveré el mundo».
El descubrimiento de la palanca y su empleo en la vida cotidiana proviene de la época prehistórica. El manuscrito más antiguo que se conserva con una mención a la palanca forma parte de la Sinagoga o Colección matemática de Pappus de Alejandría, una obra en ocho volúmenes que se estima fue escrita alrededor del año 340. Allí aparece la famosa cita de Arquímedes: «Dadme un punto de apoyo y moveré el mundo». Palanca prehistórica

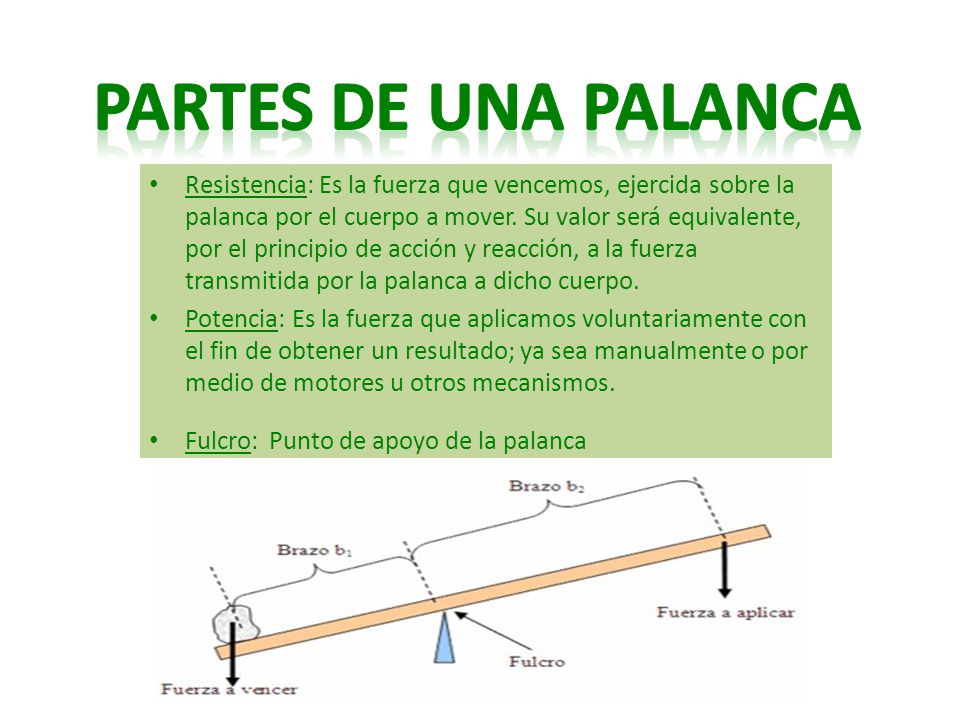

4 Partes de una palanca Resistencia: Es la fuerza que vencemos, ejercida sobre la palanca por el cuerpo a mover. Su valor será equivalente, por el principio de acción y reacción, a la fuerza transmitida por la palanca a dicho cuerpo. Potencia: Es la fuerza que aplicamos voluntariamente con el fin de obtener un resultado; ya sea manualmente o por medio de motores u otros mecanismos. Fulcro: Punto de apoyo de la palanca

5 PALANCAS DE PRIMER GRADO
En la palanca de primera grado, el fulcro se encuentra situado entre la potencia y la resistencia. Se caracteriza en que la potencia puede ser menor que la resistencia, aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la resistencia. Para que esto suceda, el brazo de potencia ha de ser mayor que el brazo de resistencia. Cuando se requiere ampliar la velocidad transmitida a un objeto, o la distancia recorrida por éste, se ha de situar el fulcro más próximo a la potencia, de manera que  sea menor que la resistencia. Ejemplos de este tipo de palanca son el balancín, las tijeras, las tenazas, los alicates etc.

6 PALANCAS DE SEGUNDO GRADO
En la palanca de segunda grado, la resistencia se encuentra entre la potencia y el fulcro. Se caracteriza en que la potencia es siempre menor que la resistencia, aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la resistencia. Ejemplos de este tipo de palanca son la carretilla, los remos y el cascanueces.

7 PALANCAS DE TERCER GRADO
En la palanca de tercera grado, la potencia se encuentra entre la resistencia y el fulcro. Se caracteriza en que la fuerza aplicada es mayor que la resultante; y se utiliza cuando lo que se requiere es ampliar la velocidad transmitida a un objeto o la distancia recorrida por él. Ejemplos de este tipo de palanca son el quitagrapas, la caña de pescar etc.

8 FUNCIONAMIENTO Mientras más largo sea el lado en el cual la persona ejercerá la fuerza, mayor será la multiplicación de dicha fuerza, generando una fuerza de contrapeso, igual o superior a la ejercida por la aceleración de gravedad sobre el objeto a mover. Esto logrará elevar dicho objeto y levantarlo con muy poco esfuerzo. Se explica con la ley de la palanca.

9 LEY DE LA PALANCA La ley de la palanca es la relación que existe entre la potencia, la resistencia y las distancias de ambas al punto de apoyo. La facilidad con la que se vence una resistencia depende tanto de la fuerza que se ejerce sobre la palanca como de la posición que ocupa el punto de apoyo. Cuanto mayor sea la distancia del punto de apoyo a la potencia menos fuerza tendremos que hacer para vencer la resistencia. La ley de la palanca se expresa: el producto de la potencia por su distancia al punto de apoyo es igual al producto de la resistencia por su distancia al mismo punto.

10 Animación, ejercicios y vídeo
Vídeo palancas Animación palancas con ejercicios
