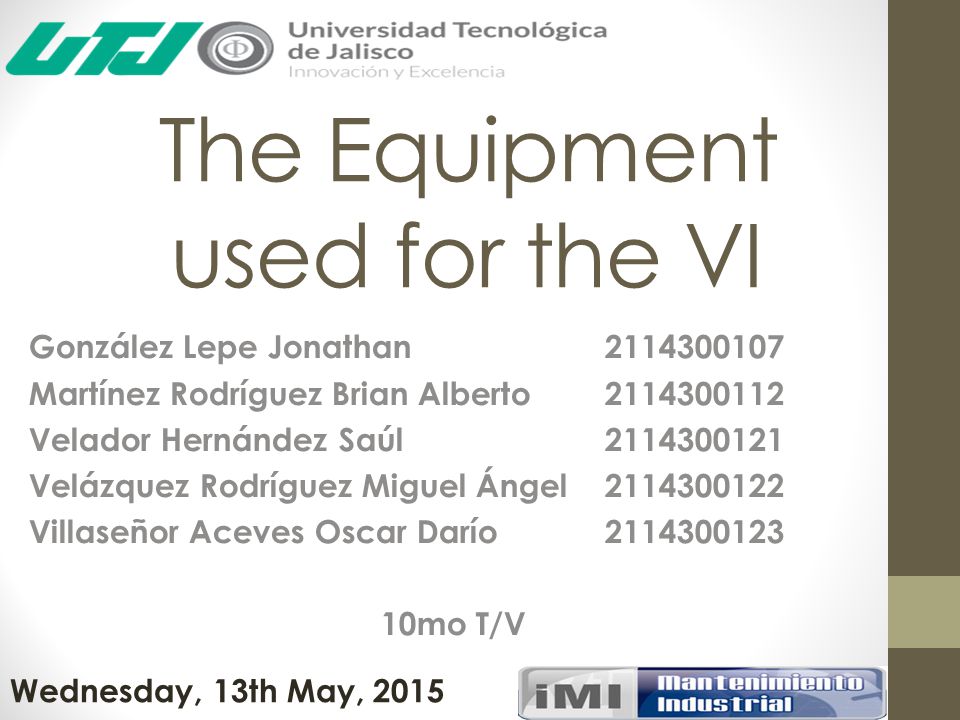

1 The Equipment used for the VI González Lepe Jonathan 2114300107 Martínez Rodríguez Brian Alberto 2114300112 Velador Hernández Saúl2114300121 Velázquez Rodríguez Miguel Ángel 2114300122 Villaseñor Aceves Oscar Darío 2114300123 10mo T/V Wednesday, 13th May, 2015

2 Introduction In this presentation will talk about the principle equipment that is used to accomplish a good visual inspection, due to the fact that it’s hard for the human eye to observe certain discontinuities in the physical parts of a machine.

3 Antecedentes BOROSCOPIO ENDOSCOPIO: que viene de las palabras Griegas (ver el interior). En la actualidad el término endoscopio se aplica a instrumentos médicos. Los endoscopios industriales son llamados boroscopios, porque originalmente fueron utilizados en aperturas de máquinas y huecos tales como los cañones de armas. En 1806, Philipp Bozzini de Frankfurt anuncia el invento de su Lichtleiter´(palabra en Alemán para luz guiada), que fue utilizado para rastreos médicos. Este accesorio es considerado como el primer endoscopio.

4 LINTERNA LED: existió durante décadas, principalmente como indicadores luminosos de bajo consumo. En 1999, Lumileds Corporación de San José, California, presentó el LED Luxeon, un emisor de luz blanca de alta potencia. Esto hizo posible linternas LED con el poder y el tiempo de funcionamiento mejor que las luces incandescentes.

5 LUPA: La evidencia más temprana de un dispositivo de aumento, formando una imagen ampliada con lente convexa era "lente" de Aristófanes, del 424 antes de Cristo, un globo de cristal lleno de agua.. Roger Bacon describe las propiedades de una lupa en Inglaterra del siglo 13.

6 Desarrollo del tema Antes de comenzar hablar de los equipos utilizados se debe de tener bien claro que es la inspección visual. Se puede definir como el examen o examinación de algún material, pieza o producto para evaluar su conformidad usando la vista, sola o con ayuda de algunos equipos o herramientas.

7 Actualmente existen varios equipos que se utilizan para la inspección visual a continuación se hablara de los siguientes: Boroscopio Videoscopio Linterna led Lupas Estas cuatro son las mas utilizadas en la industria y las que podremos ver en los talleres.

8 Boroscopio Es la herramienta óptima para profesionales, técnicos de mantenimiento. El boroscopio rígido con función video le permite, además de visualizar el interior de máquinas e instalaciones sin la necesidad de desmontarlas, tomar y registrar imágenes y secuencias de vídeo de las piezas a verificar, y traspasarlas posteriormente al PC.

9 BOROSCOPIO RIGIDO (ROTARY SCAN) Este tipo de boroscopio contiene un zoom integrado opcional y permite una visión rotacional de 360° sin tener que mover el cuerpo del boroscopio.

10 BOROSCOPIO SWING PRISM Pueden realizar la función de dos o tres boroscopios convencionales separados. Con una dirección de visión ajustable de 55° hasta 115° y examina la longitud entera de un objeto. Además el cilindro rotatorio permite una visión de 360° sin tener que mover el cuerpo del boroscopio, este tipo de boroscopio esta disponible en 6, 8 y 10mm.

11 VIDEOSCOPIO IPLEX FX Este videoscopio industrial combina portabilidad con alto desempeño, es altamente confiable, sencillo y con elevada funcionalidad. Su manejo es sencillo y durable.

12 Con alta calidad de imagen, la versatilidad del IPLEX FX proporciona varios beneficios más allá de su experiencia.

13 Puede verse con claridad y precisión. Olympus sabe lo que hace falta para ofrecer imágenes precisas y de gran colorido, y esta experiencia sigue trasladándose a los equipos de inspección industrial.

14

15 LINTERNAS. Hay varios tipos de linternas según el filtro que les apliquemos, depende de la luz que necesitemos, del tamaño mas conveniente para realizar nuestra tarea. En este caso se hablara acerca de la linterna de led.

16 La tecnología LED ha superado ampliamente a las bombillas convencionales, gracias a su mayor potencia a la hora de alumbrar y sobre todo a su menor consumo energético. Los led duran 1000 veces más que una bombilla incandescente, además no se calientan tanto como las incandescentes, una gran ventaja.

17

18 Linterna frontal. Son aquellas que te permiten una libertad total de movimiento, ya que dejan las manos libres. Normalmente se suelen llevar en la cabeza, pero también hay linternas frontales preparadas para adaptar al manillar de la bici, al casco o al cinturón. A pesar de su pequeño tamaño, son linternas robustas, ergonómicas, muy potentes y de fácil manejo.

19 Linternas de mano Son las linternas más comunes, linternas con empuñadura y foco. Dentro de este tipo tenemos una enorme variedad, multitud de tamaños, de potencias, de tipos de iluminación, con distintos tipos de baterías lo que proporciona distintos tiempos de autonomía y potencia.

20 Lupas con mango (tradicional) Las lupas con mango son los tipos de lupas más comunes y utilizadas a corto plazo para leer precios y medicamentos. Las lupas con mango son muy versátiles, fáciles de usar y portátiles y pueden ser sostenidas en cada mano encima de la impresión u objeto. Pueden ser redondas, alargadas ó cuadradas con alcance desde 1.5x hasta 20x. Están disponibles con ó sin luz como con LED ó iluminación normal.

21 Lupa led Lupas LED HD Un diseño acreditado junto a una iluminación innovadora tipo LED. Debido a la iluminación mediante LED se ahorra energía y es muy adecuada cuando el uso de la lupa es frecuente. Lupa de lente asférica de alta calidad. No requieren cambio de bombilla.

22 Las lupas de Relojero Actúan como un microscopio pequeño que se sostiene en el ojo de los usuarios. Estos son ampliamente utilizados en joyería, para mirar estampillas o para otra inspección detallada que se requiere. Los aumentos pueden variar desde 3x hasta 20x.

23 Conclusión Se debe utilizar equipos o herramientas de apoyo cuando se realiza una examinación de algún material, pieza o producto, se facilitara y enriquecerá la inspección, ya que el ojo humano le es difícil observar ciertas discontinuidades, facilitándose el trabajo y aminorando el desgaste corporal.

24 Referencias Bibliográficas Gambio.de. (2012). tienda de lupas. Recuperado el 08 de mayo de 2015, de http://www.tienda-de- lupas.es/info/Gu-a-de-Lupas--detallado-.html Leopard Commercial Centre. (2015). Tipos de linternas. Recuperado el 08 de mayo de 2015, de http://www.leopard.es/content/11-tipos-de-linternas TECHNOLOGIES, S. (10 de Marzo de 2008). Boroscopio. Recuperado el 08 de mayo de 2015, de http://www.scince.com.uy/BoroscopiosRigidos/Boro scopios.pdf

25 Junquera, A. (s.f.). industriaoptic. Obtenido de http://www.industriaoptica.com/descargas/lup as.pdf OLYMPUS CORPORATION. (s.f.). Videoscopios y boroscopios. Recuperado el 12 de mayo de 2015, de http://www.olympus-ims.com/es/rvi- products/iplex-fx/ Referencias Bibliográficas

26 Scribd Inc. (2015). Inspeccion Visual. Recuperado el 12 de Mayo de 2015, de https://es.scribd.com/doc/54898323/2/Anteced entes-historicos Overblog. (2012). linternas led. Recuperado el 12 de Mayo de 2015, de http://linternasled.over- blog.com/linternas-led-la-historia Referencias Bibliográficas

27 Preguntas de repaso 1.-¿Qué es la inspección visual ? El examen o examinación de algún material, pieza o producto para evaluar su conformidad usando la vista, sola o con ayuda de algunos equipos o herramientas. 2.-¿Cuál es la herramienta de óptima para profesionales, técnicos de mantenimiento? El baroscopio rígido con función video
