1 PLACA ORIFICIO SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA CNA
Comisión Nacional del Agua SEMARNAP SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA PLACA ORIFICIO Autor: Rivas A.I. Revisor: Juárez, N.R. Editor: Ochoa, A.L. INSTITUTO MEXICANO DE TECNOLOGÍA DEL AGUA SUBDIRECCIÓN GENERAL DE ADMINISTRACIÓN DEL AGUA COORDINACIÓN DE TECNOLOGÍA HIDRÁULICA

2 * ( AUTOEVALUACIÓN DE DIAGNÓSTICO 1 )
CONTENIDO: 1. ¿PARA QUIÉN Y POR QUÉ? Y EVALÚA SI SABES 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCION DE COMPONENTES * ( AUTOEVALUACIÓN DE DIAGNÓSTICO 1 ) 3. REQUERIMIENTOS DE INSTALACION FISICA 4. ESPECIFICACIONES TECNICAS DE INSTALACION 5. CALCULO DEL GASTO 6. REGISTRO DE LECTURAS Y PROCESAMIENTO DE LA INFORMACION 7. MANTENIMIENTO BASICO 8. VENTAJAS Y DESVENTAJAS 9. LISTADO DE PRINCIPALES PROVEEDORES *( AUTOEVALUACIÓN DE DIAGNÓSTICO 2 Y RESULTADO DE LAS AUTOEVALUACIONES DE DIAGNÓSTICO ) 10. OTROS VOLÚMENES DE LA SERIE

3 1. ¿PARA QUIÉN Y PORQUE? Y EVALÚA SI SABES
Este manual esta dirigido a técnicos, ingenieros, operadores de redes de distribución de agua potable y a todos los interesados en la capacitación sobre la instalación, uso y manejo del medidor de gasto del tipo placa de orificio. Dentro de un sistema de agua potable el conocimiento del caudal que pasa por determinado tramo de tubería, es sumamente importante por lo cual saber como se maneja el dispositivo de placa de orificio es muy importante.

4 Principio de operación Partes que lo integran
1.2 ¿ POR QUÉ? Es necesario saber principalmente cual es el procedimiento el cual se debe seguir para poder manejar con habilidad la placa de orificio. Conocer lo siguiente: Principio de operación Partes que lo integran Especificaciones técnicas Requisitos de instalación Cálculo del gasto Manejo de datos Técnicas de mantenimiento Dado que este equipo de medición es sumamente útil, es necesario su adecuado conocimiento, instalación y uso. Submenu Inicio de tema

5 1) Características de la tubería
Para poder utilizarlo con eficiencia, se deben de conocer las características del sitio de medición, se requiere conocer: 1) Características de la tubería Diámetro de la tubería y diámetro del orificio. 2) Caracteristicas del tramo en estudio Longitud del tramo necesario aguas arriba y aguas abajo. Especificaciones requeridas. De acuerdo a las características particulares de cada caso, es necesario evaluar si la instalación es correcta. O bien, si no existe medición en el sitio, decidir si es conveniente colocar este tipo de medidor. Submenu Inicio de tema

6 1.- Identificar una placa orificio.
1.3 Evalua si sabes: 1.- Identificar una placa orificio. 2.- Revisar si la instalación es correcta. 3.- Verificar si la operación es adecuada. 4.- Determinar el gasto que circula. 5.- Proporcionar mantenimiento. 6.- En que casos es recomendable colocar este dispositivo. Para diagnosticar tu aprendizaje, a lo largo del manual te encontrarás con dos autoevaluaciones que permitirán saber cuanto has aprendido sobre el medidor tipo placa de orificio. Submenu Inicio de tema

7 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCION DE COMPONENTES
2.1 GENERALIDADES La placa de orificio es uno de los dispositivos de medición más antiguos, fue diseñado para usarse en gases, no obstante se ha aplicado ampliamente y con gran éxito para medir el gasto de agua en tuberías. En 1991, se reunieron ingenieros de muchos países para establecer las características geométricas, reglas para la instalación y operación de este dispositivo. Como resultado se obtuvo una norma internacional válida en todo el mundo, esta es la Norma ISO , la cual se aplica en México. Las especificaciones de este manual corresponden a esta Norma, es necesario respetarla para que las inspecciones y mediciones que realices sean confiables.

8 A continuación se explican en que consisten cada uno de ellos.
Los componentes que integran el equipo de medición se dividen en elementos primarios y en elementos secundarios. A continuación se explican en que consisten cada uno de ellos. 2.2 ELEMENTOS PRIMARIOS Se encuentran dentro de la tubería, se integran por el orificio y la placa de orificio, que consiste en una placa delgada y plana (de 1/8” a 3/8” de espesor) con una perforación circular que guarda diferentes posiciones en relación con el centro de la tubería, esta posición puede ser concéntrica, excéntrica o segmentada (figura 2.1). Figura El orificio de la placa puede tener diferentes posiciones. La placa se construye de acero inoxidable tipo 316 para garantizar su dureza Dado que las placas orificio concéntricas son las más comunes, son las que veremos a detalle. El diámetro del orificio y el espesor de la placa son muy importantes, el capítulo 3 te explica de que tamaño deben ser. Submenu Inicio de tema

9 2.3 ELEMENTOS SECUNDARIOS
Se encuentran fuera de la tubería, son dispositivos para medir la presión en la tubería, esta operación se realiza con las tomas de presión. (figura 2.2). Figura 2.2. Se colocan dos tomas de presión una antes y otra después de la placa orificio La ubicación de estas tomas es muy importante, el capítulo 3 te explica donde debes colocarlas. Submenu Inicio de tema

10 2.4 ¿COMO FUNCIONA ...? Es importante comprender que en cualquier tubería por la cual circula agua, la presión aumenta cuando la velocidad disminuye y la presión disminuye cuando la velocidad aumenta. Vamos a referirnos a la figura (2.3), donde se muestra un corte transversal del dispositivo de medición. Figura La placa orificio origina que la velocidad aumente y por lo tanto la presión disminuye Imaginemos que el agua circula por una tubería normal de acero sin que nada la detenga, en este caso la velocidad de un punto de la tubería a otro no cambia. Pero la placa de orificio (punto C) insertada en la tubería origina que el agua choque con la placa y disminuya su velocidad. Debido a la reducción de la velocidad, la presión justo antes del orificio (punto B) es un poco mayor que la presión de operación en la línea de conducción aguas arriba (punto A). Submenu Inicio de tema

11 Al pasar el agua por el orificio, para compensar la disminución del área, la velocidad aumenta y la presión disminuye, llegando a su menor valor cuando la velocidad es máxima. Aguas abajo de este punto, el flujo de dispersa, disminuye la velocidad y se presenta un aumento de la presión en el punto D. Después de la placa, la velocidad se recupera porque el agua circula en toda la tubería (punto E). Vamos a llamar la presión aguas arriba de la placa de orificio como h1, mientras que la presión aguas abajo como h2. La diferencia entre ambas (h1-h2) se conoce como la presión diferencial, la cual simbolizaremos por h. La función de los elementos primarios es generar la presión diferencial. Mientras que la de los elementos secundarios es medir y registrar esta presión diferencial. Submenu Inicio de tema

12 2.4 ¿COMO CALCULO EL GASTO QUE PASA POR LA TUBERÍA ...?
La medición del gasto se determina conociendo las características geométricas del dispositivo, la presión diferencial y la densidad del agua. Si tienes un diámetro de orificio d y una tubería con un diámetro D, necesitas determinar el cociente d/D, al cual llamaremos con la letra griega beta (b). Este valor, se conoce como la relación de diámetros. La densidad de un cuerpo, indica cuanto pesa dentro de un determinado volúmen, se representa por la letra griega ro (r), para el agua limpia tiene un valor de 1,000 Kg/m3. Al combinar dos ecuaciones hidráulicas, que son La Ecuación de la Energía (o Teorema de Bernoulli) y La Ecuación de Continuidad, se forma una ecuación para calcular el gasto: pi () es una letra del alfabeto griego que es igual a El coeficiente de descarga Cd es un valor de ajuste que compensa la distribución de velocidad y las pérdidas de carga menores que no fueron tomadas en cuenta al obtener la ecuación del gasto, su valor se determina para cada dispositivo, depende de cómo se coloquen las tomas de presión. El capítulo 4 te explica las diferentes formas de colocar las tomas de presión. El capítulo 5 te explica que valores debes usar para el coeficiente de descarga, dependiendo de la instalación. Submenu Inicio de tema

13 AUTOEVALUACION DE DIAGNOSTICO 1
1.- ¿ Cuál de las siguientes normas regulan el uso de las placas orificio ? a) NOM 290, b) ISO c) ISO 12764, d) ASTMA 2.- ¿ Donde se encuentran los elementos primarios ? a) Dentro de la tubería b) Fuera de la tubería c) Dentro y fuera de la tubería d) Depende de la instalación 3.- ¿ Donde se encuentran los elementos secundarios ? a) Fuera de la tubería b) Dentro de la tubería 4.- ¿ Que sucede con la presión interna del agua cuando su velocidad dentro de la tubería disminuye ? a) Disminuye, b) Se mantiene constante c) Aumenta 5.- ¿ Cual es la función de los elementos primarios ? a) General la presión diferencial b) Medir y registrar la presión diferencial c) Disminuir la pérdida de carga d) Mejorar la medición 6.- ¿ Cual es la función de los elementos secundarios ? a) Proteger a la tubería contra corrosión b) Medir y registrar la presión diferencial c) Proporcionar mantenimiento d) Mejorar la precisión del gasto 7.- ¿ Cual es la relación de diámetros b, para un dispositivo cuando el diámetro de la tubería es de 10 pulg y el del orificio es de 5 pulg ? a) 2.00, b) 1.50, c) 1.05, d) 0.50 8.- ¿ Que indica la densidad de un fluído? a) La compresibilidad b) La resistencia opuesta a las fuerzas cortantes c) El valor de la presión con relación a la presión manométrica d) Su peso por unidad de volúmen 9.- ¿ Cuáles son las dos ecuaciones de la hidráulica que determinan la ecuación del gasto ? a) Cantidad de movimiento y energía b) Energía y continuidad c) Continuidad y cantidad de movimiento d) Ninguna de las anteriores 10.- ¿ Cuáles son las tres variables que determinan el gasto ? a) La relación de diámetros, la presión diferencial y la densidad b) La relación de diámetros, la viscosidad y la presión diferencial c) La presión diferencial, la densidad y el diámetro de la tubería d) La densidad, la temperatura y el diámetro del orificio

14 3. REQUERIMIENTOS DE INSTALACION FISICA
3.1 DIÁMETROS MÍNIMO Y MAXIMO Para poder emplear la placa orificio, el diámetro mínimo de la tubería debe de ser de 2 pulg. y el máximo de 50 pulg. Lo anterior no representa problema, ya que los diámetros más comunes son de 6, 8, 10 y 12 pulg. 3.2 CONDICIONES DE OPERACIÓN Es necesario que en las instalaciones que revises verifiques lo siguiente: 1.- Que la tubería sea circular. 2.- Que la tubería sea horizontal. 3.- Que el agua circule a tubo lleno. 4.- Que el diámetro antes y después de la placa sea el mismo. 5.- Que el interior de la tubería se encuentre limpio y libre de incrustaciones, al menos 10 diámetros aguas arriba de la placa y 4 diámetros después de la misma.

15 3.3 ¿COMO ASEGURARSE DE QUE EL AGUA ANTES DE LA PLACA ORIFICIO CIRCULA DE MANERA UNIFORME ?
Esta condición es muy importante, para que la medición del gasto sea lo mas precisa posible. Se logra con una suficiente longitud de tramo recto aguas arriba y aguas abajo de la placa, con ello se garantiza que el flujo es uniforme. Conociendo la relación de diámetros b que se explico que es en el capítulo anterior, es posible saber que longitud de tramo recto de tubería aguas arriba (A) y aguas abajo (B) se requieren. En la figura (4.1), se reproducen diferentes condiciones de instalación y a partir de la relación de diámetros, se muestra la longitud necesaria del tramo recto para que se establezca un flujo uniforme. Figura 4.1 Longitudes necesarias de tramo recto antes y después de la placa orificio que aseguran que el flujo sea uniforme Submenu Inicio de tema

16 Es muy importante revisar las longitudes de tramo recto aguas arriba (A) y aguas abajo (B) para que se presente el flujo uniforme en el sitio de medición. Submenu Inicio de tema

17 4. ESPECIFICACIONES TECNICAS DE INSTALACION
4.1 ¿COMO SE COLOCA? El dispositivo primario, es decir la placa de orificio, es fijado a la tubería entre un par de bridas con sus respectivos empaques. En la fotografía siguiente puedes observar la placa de orificio insertada en la tubería Resulta de esencial importancia que las caras de la placa orificio se coloquen verticales y bien limpias. Fotografía 4.1 La placa orificio se inserta entre un par de bridas. Es necesario que el orificio quede al centro.

18 Mientras que los dispositivos secundarios, es decir las tomas de presión, se colocan antes y después de la placa. En la fotografía (4.2), puedes apreciar las tomas de presión, la diferencia entre ambos valores de presión, se conoce como presión diferencial, es indispensable conocer su valor para saber el gasto que esta pasando por la tubería. Fotografía 4.2. Las tomas de presión sirven para medir la presión antes y después de la placa orificio. Figura 4.1 El manómetro diferencial permite conocer cual es la diferencia de presiones antes y después de la placa orificio. Las tomas de presión se conectan a las mangueras. La presión diferencial h, se mide con un manómetro diferencial (figura 4.1). Submenu Inicio de tema

19 D = diámetro de la tubería d = diámetro del orificio
4.2 ¿EXISTEN EN LA PRÁCTICA DIMENSIONES RECOMENDADAS PARA LA PLACA DE ORIFICIO? En la figura (4.2) puedes ver la sección transversal de una placa orificio y sus características geométricas, observas dimensiones como: D = diámetro de la tubería d = diámetro del orificio E = espesor de la placa e = espesor del orificio Figura 4.2. Dimensiones generales de la placa orificio La Norma ISO establece que espesor debe tener la placa y que proporción debe tener el orificio en relación al diámetro de la tubería. Submenu Inicio de tema

20 Tabla 4.1. Dimensiones recomendadas para los elementos primarios
La tabla (4.1), te muestra los valores mínimo y máximo de los espesores e y E, en función del diámetro de la tubería que utilices. También, el valor mínimo y máximo del diámetro del orificio y de los valores de la relación de diámetros b (d/D). Tabla 4.1. Dimensiones recomendadas para los elementos primarios Al aplicar el criterio expuesto en la tabla (4.1) para diferentes diámetros de tubería, obtenemos la tabla (4.2). En caso de que el espesor E sea mayor a e, se debe de colocar un bisel a 45 en la esquina aguas arriba, como se muestra en la figura (4.1). Tabla 4.2. Dimensiones extremas para los elementos primarios Submenu Inicio de tema

21 4.3 ¿A QUE DISTANCIA DEBO DE COLOCAR LAS TOMAS DE PRESIÓN?
Existen tres posiciones de instalación, la tabla siguiente te muestra las distancias requeridas aguas arriba (L1) y aguas abajo (L2) para cada tipo de instalación. Figura 4.3. Tomas de presión a D-D/2 Figura Tomas de presión a una pulg Tabla 4.3. Posiciones de las tomas de presión. En la siguientes figuras, observas secciones transversales de los tres tipos de instalaciones: Figura 4.5. Tomas de presión en los bordes Submenu Inicio de tema

22 Fotografía 4.3. Tomas de presión
En la fotografía siguiente aparecen las tomas de presión en los bordes de la placa orificio. Fotografía 4.3. Tomas de presión Para cada tipo, existe un coeficiente de descarga (Cd). Submenu Inicio de tema

23 4.4 ¿QUE PÉRDIDA DE CARGA GENERA ESTE DISPOSITIVO?
Esta pérdida de carga es la diferencia de presiones estáticas entre la presión medida en la pared de la tubería aguas arriba de la placa orificio donde la influencia de la placa es despreciable (aproximadamente un diámetro) y la presión aguas abajo del elemento primario donde el flujo se recupera del impacto con la placa (aproximadamente seis diámetros). hL depende de b, Cd y h, se determina con la siguiente ecuación: Una desventaja importante de este tipo de medidor es la pérdida de carga hidráulica que genera, la representaremos por hL (figura 4.6). Figura 4.6. Pérdida de carga Submenu Inicio de tema

24 En forma aproximada, se puede formar la tabla siguiente que relaciona el porcentaje de pérdida de carga hL en relación a la presión diferencial h para diferentes valores de b. Ejemplo de aplicación # 1 : Tienes una tubería con diámetro nominal de 10 pulg y el diámetro del orificio en la placa es de 6 pulg, si la presión diferencial es de 3 m.c.a. ¿Cuál será la pérdida de carga permanente?. Solución: Calculemos la relación de diámetros: b = 6/10 = 0.60. De la tabla (4.3) el porcentaje de pérdida de carga es del 67%, por lo que la pérdida de carga permanente será de: 0.67 x 3 m.c.a. = 2 m.c.a. Ejemplo de aplicación # 2 : Se tiene una instalación donde la máxima pérdida de carga admisible es de 2.05 m.c.a., el diámetro D de la tubería es de 14 pulg, si la presión diferencial h es de 3.70 m.c.a. ¿Cuál es el diámetro de orificio recomendado? Solución: Primero, calculamos el porcentaje de la perdida de carga, el cual esta dado por: 2.05/3.70 x 100% = 55% De la tabla (4.3), b = 0.70 Es decir el diámetro del orificio es de: 0.70 x 14 pulg = 9.80 pulg Como puedes observar en la tabla anterior, las relaciones grandes de b, originan pérdidas de carga pequeñas. Es decir, entre mas pequeño es el orificio en relación al diámetro de la tubería, la pérdida de carga es mayor. Los valores usuales de diseño oscilan entre 0.40 y Enseguida, haremos un ejemplo que te permitirá usar la tabla (4.3). Submenu Inicio de tema

25 Antes de instalar un medidor de este tipo, es importante evaluar la pérdida de carga que genera, ya que se presentará en toda la vida útil del dispositivo. Por lo anterior, este dispositivo es recomendable en instalaciones en las que no importe la pérdida de carga ocasionada por el elemento de medición (fotografía 4.4). Fotografía 4.4. Instalación descargando a la atmósfera, en este tipo de instalaciones, la perdida de carga no es importante. En estos casos, para que en la sección de medición la tubería trabaje a tubo lleno, es necesario colocar un “cuello de ganso” antes de la descarga. Submenu Inicio de tema

26 4.5 ¿DONDE ES RECOMENDA BLE LA INSTALACION DE PLACAS DE ORIFICIO ?
Es necesario que consideres varios puntos, como los siguientes: 1.- Costo de operación. Un factor importante que debe tomarse en cuenta en su selección, es el costo de operación, en términos de la pérdida de carga permanente, la cual como ya vimos depende de la relación de diámetros. 2.- Naturaleza del flujo. Es recomendable que el agua circule libre de partículas en suspensión, por ejemplo en pozos con un alto contenido de partículas en suspensión, no son convenientes los medidores del tipo placa orificio. Al circular agua limpia, las necesidades de mantenimiento disminuyen en gran medida. 3.- Características de la instalación. En cada caso, es necesario revisar los requerimientos de tramo recto de la figura (4.1) para decidir si es conviene colocar este tipo de dispositivo de medición. En resumen, necesitas revisar: 1. Costo de operación. 2. Que el agua sea limpia. 3. Longitudes de tramo recto. Submenu Inicio de tema

27 5. CALCULO DEL GASTO 5.1 ECUACION FINAL

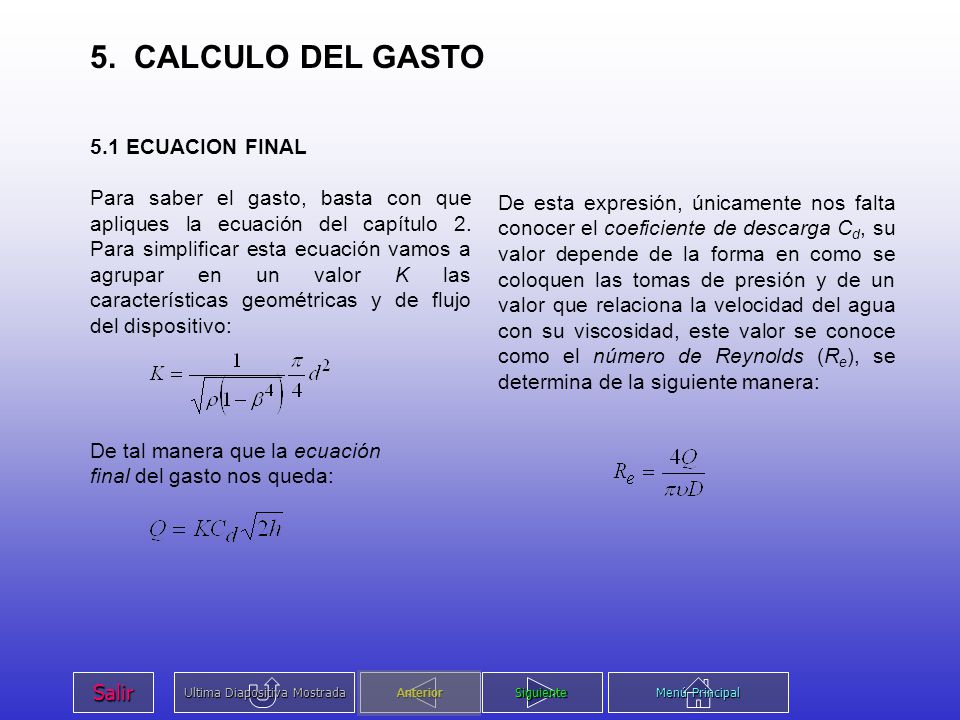

Para saber el gasto, basta con que apliques la ecuación del capítulo 2. Para simplificar esta ecuación vamos a agrupar en un valor K las características geométricas y de flujo del dispositivo: De esta expresión, únicamente nos falta conocer el coeficiente de descarga Cd, su valor depende de la forma en como se coloquen las tomas de presión y de un valor que relaciona la velocidad del agua con su viscosidad, este valor se conoce como el número de Reynolds (Re), se determina de la siguiente manera: De tal manera que la ecuación final del gasto nos queda:

28 5.2 COEFICIENTE DE DESCARGA.

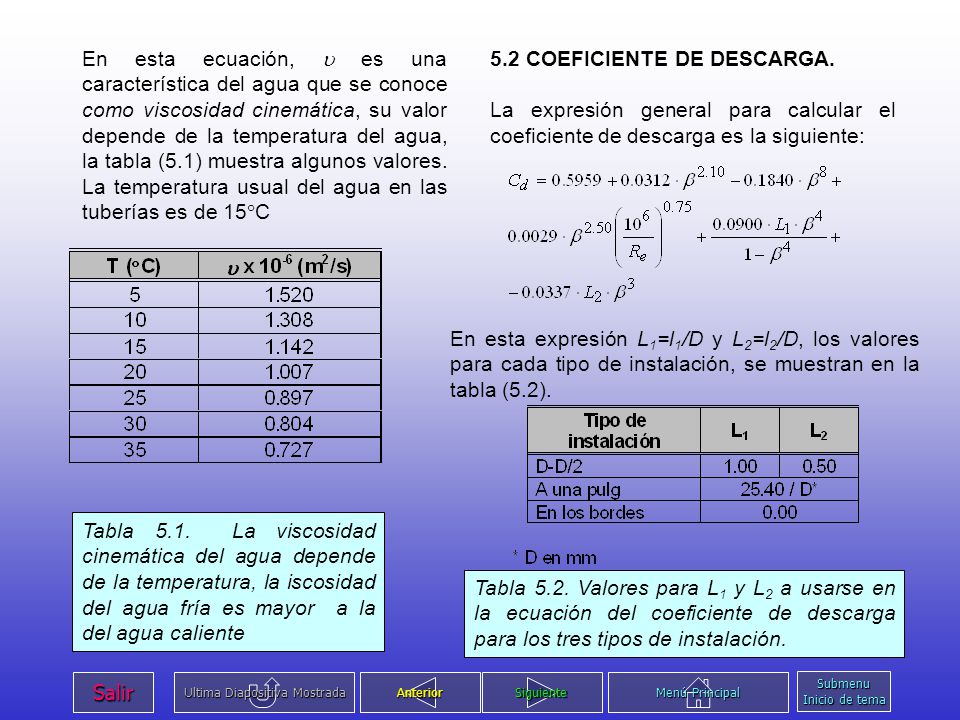

En esta ecuación,  es una característica del agua que se conoce como viscosidad cinemática, su valor depende de la temperatura del agua, la tabla (5.1) muestra algunos valores. La temperatura usual del agua en las tuberías es de 15C 5.2 COEFICIENTE DE DESCARGA. La expresión general para calcular el coeficiente de descarga es la siguiente: En esta expresión L1=l1/D y L2=l2/D, los valores para cada tipo de instalación, se muestran en la tabla (5.2). Tabla La viscosidad cinemática del agua depende de la temperatura, la iscosidad del agua fría es mayor a la del agua caliente Tabla 5.2. Valores para L1 y L2 a usarse en la ecuación del coeficiente de descarga para los tres tipos de instalación. Submenu Inicio de tema

29 5.3 PRUEBAS DE PRECISIÓN Se recomienda comparar el gasto medido con la placa de orificio (Qpo) con otro dispositivo de medición patrón calibrado (Qp), para determinar el porcentaje de error (e) con la siguiente fórmula: Errores de medición del orden del 5% se consideran aceptables, aunque obviamente, son preferibles márgenes de error lo mas pequeños posibles. Submenu Inicio de tema

30 6. REGISTRO DE LECTURAS Y PROCESAMIENTO DE LA INFORMACION
6.1 ALMACENAMIENTO DE LECTURAS El registro de los datos se lleva a cabo se lleva a cabo con los elementos secundarios, puedes hacerlo de manera eficiente con el uso de dispositivos electrónicos que permiten almacenar y procesar la información, otorgando datos estadísticos. De esta forma se puede llevar un registro histórico de los gastos. Las tomas de presión se conectan a una tarjeta electrónica como se aprecia en la fotografía (6.1). Fotografía 6.1 La conexión de las tomas de presión a una tarjeta electrónica permite medir y registrar los gastos que pasan por la tubería

31 6.2 PROCESAMIENTO DE DATOS
El circuito electrónico cuenta con un microprocesador de ocho bits que sirve para el control del sensado, el totalizado del volumen y las estadísticas históricas. La retención de datos se lleva a cabo en una memoria electrónica con batería autónoma. El sensado del gasto instantáneo se obtiene midiendo la presión diferencial h originada por la placa orificio. El sistema toma 256 muestras por segundo, los promedia e integra en el tiempo para obtener los volúmenes que pasan por la placa orificio. Fotografía 6.2. El circuito electrónico mide la presión diferencial h y calcula el gasto que pasa Submenu Inicio de tema

32 Las lecturas se visualizan en una pantalla de cristal líquido de cuarzo de dieciséis caracteres. Puedes observar datos como el gasto instantáneo, volumen total acumulado, la fecha y las estadísticas históricas (fotografía 6.3). Tabla 6.1. La pantalla despliega el nombre de la lectura seleccionada, la lectura propiamente dicha y la unidad de medición respectiva Fotografía 6.3 Mediante una pantalla o display se muestra la información. La capacidad de almacenamiento es de 1,800 datos, lo que equivale a la información del volumen extraído durante el día, mes año y volumen durante los últimos diez años. Esta información permanece disponible a pesar de la falta de energía, debido a que cuenta con una batería de litio que respalda esta información. Submenu Inicio de tema

33 Figura 6.1 Fuente de alimentación y salida de información
6.3 TRANSMISION DE DATOS En la parte inferior del medidor existe un conector de bronce de ½ pulg con cuerda externa de tipo NPT. Del interior del mismo salen dos cables que deberán conectarse a dos de las tres fases de alimentación de la bomba (figura 6.1). La conexión puede ser a la salida del arrancador o en los cables de alimentación del motor de la bomba. El objetivo de la conexión en los puntos mencionados es que el medidor siempre este energizado cuando la bomba se encuentre operando, es decir si la bomba se apaga, el medidor también (fotografía 6.3). Figura 6.1 Fuente de alimentación y salida de información Fotografía 6.3 Conexión del medidor a la bomba del pozo Submenu Inicio de tema

34 3. Sistema operativo Windows 95 4. Un puerto serial libre
La fuente de poder cuenta con un retardo en el encendido con el objetivo de eliminar cualquier posible perturbación de energía ocasionada por el par de arranque del motor de la bomba. Para la transmisión de datos, la extracción de la información es a través de un puerto serial tipo RS232, este puerto serial es un interfaz que sirve para enviar la información contenida en la memoria del medidor (Time Keeping RAM) a una computadora personal (ver figura 6.1). Para utilizar el programa de comunicación se debe contar con un cable serial de nueve pines y una computadora con las siguientes características mínimas: 1. Microprocesador 80486 2. 8 MB de memoria RAM 3. Sistema operativo Windows 95 4. Un puerto serial libre La extracción de la información se lleva a cabo con el auxilio de una computadora, de preferencia portátil Submenu Inicio de tema

35 Fotografía 6.3 Los fabricantes, proporcionan el software necesario para capturar y transmitir los datos Submenu Inicio de tema

36 7. MANTENIMIENTO BASICO 7.1 GENERALIDADES
La placa de orificio es usada en la medición de líquidos limpios y no es aplicable a fluídos con altas concentraciones de sólidos en suspensión, debido a la tendencia de los sólidos a acumularse aguas arriba de la placa, ocasionando que se presenten variaciones en los coeficientes de descarga y por lo tanto, una medición imprecisa del gasto. 7.2 ELEMENTOS PRIMARIOS Antes de realizar cualquier acción de mantenimiento, es conveniente realizar un aforo para evaluar el coeficiente de descarga Cd, si el valor del coeficiente ha cambiado se deberá efectuar una limpieza general, poniendo especial atención en los sólidos sedimentados en la placa de orificio. Figura 7.1 La limpieza de las arenas que se acumulan antes de la placa orificio permiten que la medición del gasto sea precisa

37 7.3 ELEMENTOS SECUNDARIOS
Resulta importante que las tomas de presión se encuentren libres de sedimentos, para que su funcionamiento sea el óptimo, por lo cual su limpieza debe ser periódica. Una vez que el equipo este limpio, se pueden emplear los coeficientes de descarga originales. En lo que respecta al sistema electrónico, este no se ve afectado por vibraciones o desajustes y su mantenimiento es mínimo, se limita a inspecciones visuales. Fotografía 7.2. La limpieza periódica de las tomas de presión permiten que su funcionamiento sea el óptimo. Submenu Inicio de tema

38 La placa orificio tiene la gran ventaja de no tener partes móviles que sufran desgaste y requieran especial cuidado. Su mantenimiento se limita a actividades de limpieza. Submenu Inicio de tema

39 8. VENTAJAS Y DESVENTAJAS
Tabla 8.1 Tabla de ventajas y desventajas En cada caso, es necesario evaluar las vemtajas y desventajas de la placa orificio para decidir si es conveniente instalar este equipo de medición.

40 9. LISTADO DE PRINCIPALES PROVEEDORES

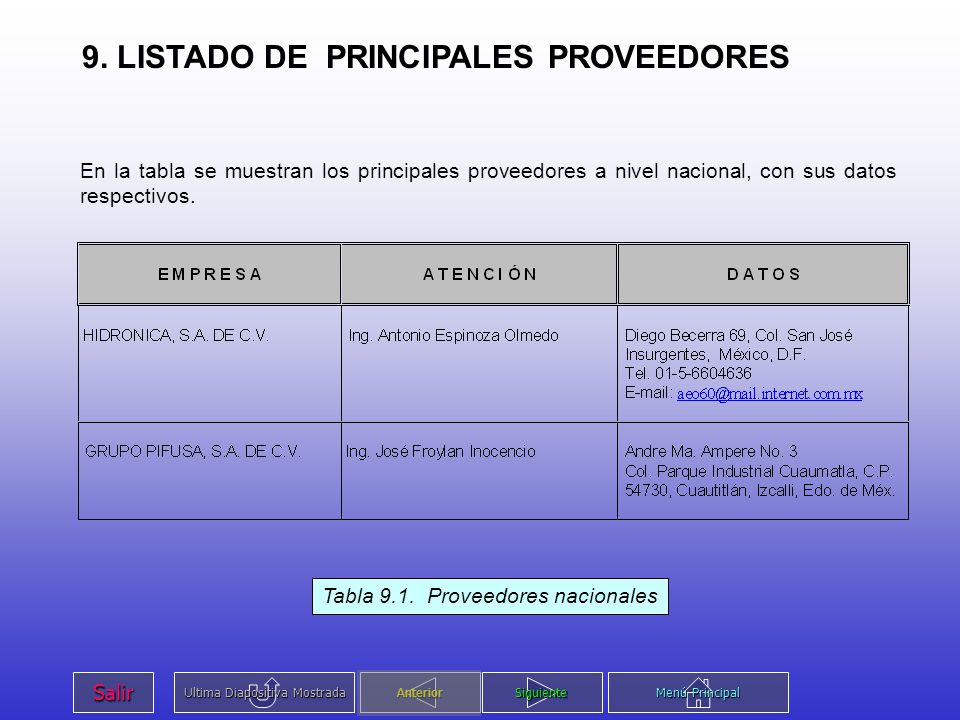

En la tabla se muestran los principales proveedores a nivel nacional, con sus datos respectivos. Tabla Proveedores nacionales

41 REFERENCIAS - Comisión Nacional del Agua, Subdirección General de Infraestructura Hidráulica Urbana e Industrial, Gerencia de Normas Técnicas, III.3.1 SELECCIÓN E INSTALACION DE EQUIPOS DE MACROMEDICION, México, D.F., 1994. - International Standard ISO 2186, first edition. FLUID FLOW IN CLOSED CONDUITS – Connections for pressure signal transmissions between primary and secondary elements. Switzerland, 1991. - International Standard ISO , first edition. MEASUREMENT OF FLUID FLOW BY MEANS OF PRESSURE DIFERENTIAL DEVICES. Part 1: Orifice plates, nozzles and Venturi tubes inserted in circular cross-section conduits running full. Switzerland, 1991. - United States Bureau of Reclamation (U.S.B.R.), WATER MEASUREMENT MANUAL, Chapter 14, Measurements in Pressure Conduits. Third edition, U.S. Government Printing Office, Washington, DC, 1997. Submenu Inicio de tema

42 AUTOEVALUACION DE DIAGNOSTICO 2
11.- ¿ Cuáles son los diámetros mínimo y máximo para emplear la placa orificio? a) 4 y 36 pulg b) 2 y 50 pulg c) 6 y 24 pulg d) No hay límites 12.- ¿ Cuales son los valores mínimo y máximo para la relación de diámetros ? a) 0.20 y 0.75 b) 0.40 y 0.90 c) 0.15 y 0.60 d) 0.10 y 0.80 13.- ¿ Cuantas formas existen de colocar las tomas de presión ? a) Cuatro b) Dos c) Tres d) Seis 14.- ¿ Cuáles son las tres principales características a revisar en el sitio para decidir si es conveniente la colocación de una placa orificio ? a) Temperatura del agua, las longitudes necesarias de tramo recto y costo de operación b) Las longitudes necesarias de tramo recto, la relación de diámetros y la temperatura del agua c) La viscosidad del agua, el costo de operación y la relación de diámetros d) Costo de operación, naturaleza del flujo y las longitudes necesarias de tramo recto 15.- ¿ Que dispositivo es indispensable colocar al final en instalaciones que descargen a la atmósfera? a) Un cuello de ganso b) Ninguno c) Un desarenador d) Un manómetro diferencial 16.- ¿ De que depende la viscosidad cinemática del agua? a) De la presión en la tubería b) De la temperatura del agua c) Del diámetro de la tubería d) Del gasto 17.- ¿ Con que elementos se realiza el registro de los datos ? a) Con los elementos secundarios b) Con los elementos primarios c) Con los elementos terciarios d) Ninguna de las anteriores 18.- ¿ Cuál es la principal tarea de mantenimiento ? a) La calibración del equipo b) El sensado de presiones c) El registro de datos históricos d) La limpieza de los elementos primarios 19.- ¿ Que característica deben de tener las tomas de presión para que su funcionamiento sea óptimo ? a) Que su ubicación sea correcta b) Que sean importadas c) Que la temperatura del agua sea mayor a 12 C d) Que se encuentren libres de sedimentos 20.- ¿ De que tipo es el puerto serial de comunicaciones ? a) No importa el tipo b) Tipo RS323 c) Tipo RS232

43 RESULTADOS DE LAS AUTOEVALUACIONES
DE DIAGNOSTICO

44 “Paquete Autodidáctico para Medición del Agua (primera etapa)”
10. OTROS VOLUMENES DE LA SERIE “Paquete Autodidáctico para Medición del Agua (primera etapa)” SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA AFORADOR DE GARGANTA LARGA MÉTODOS Y SISTEMAS DE MEDICIÓN DE MEDIDOR ULTRASÓNICO TIEMPO EN TRÁNSITO PLACA ORIFICIO GASTO SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua Comisión Nacional del Agua SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Comisión Nacional del Agua Comisión Nacional del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA SERIE AUTODIDÁCTICA DE MEDICIÓN DEL AGUA MEDIDOR ELECTROMAGNÉTICO MEDIDOR ULTRASÓNICO DE EFECTO DOPPLER PARA TUBERÍAS MEDIDOR ULTRASÓNICO DE EFECTO DOPPLER PARA CANALES TUBO PITOT EDITOR: Ochoa A. L. AUTOR: Ruiz A. A. SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA REVISOR: Juárez N. R. SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua SECRETARÍA DEL MEDIO AMBIENTE RECURSOS NATURALES Y PESCA Comisión Nacional del Agua Comisión Nacional del Agua Comisión Nacional del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua Instituto Mexicano de Tecnología del Agua

45 OBJETIVOS ESPECÍFICOS
GENERALES Desarrollar y editar una serie de documentos autodidácticos sobre métodos y equipos de medición de caudal en conducciones presurizadas y a superficie libre (primera parte), para que el personal de la CNA que realiza visitas de verificación, conozca el funcionamiento y pueda manejar los diversos aparatos que se disponen para estos trabajos. PARTICULARES Elaborar ocho paquetes autodidácticos que contienen cada uno de ellos un documento escrito y un disco compacto para computadora. OBJETIVOS ESPECÍFICOS Editar 500 ejemplares de cada uno de los siguientes ocho temas: 1) Métodos y sistemas de medición de gasto, 2) Efecto Doppler a superficie libre, 3) Aforadores de garganta larga, 4) efecto Doppler a presión, 5) Pitometría, 6) Placas orificio, 7) Ultrasónicos (tiempo en tránsito), y 8) Electromagnéticos Submenu Inicio de tema

46 ALCANCES Los paquetes autodidácticos están dirigidos a técnicos involucrados en actividades de medición de caudal de agua en flujo a superficie libre y presurizado, específicamente los que se aplican a infraestructura hidráulica, de uso agrícola, urbano e industrial. BENEFICIOS Los paquetes autodidácticos podrán ser utilizados por la CNA, como una herramienta de capacitación efectiva, oportuna, económica y adecuada a las diferentes capacidades de las personas, específicamente por el personal técnico que realiza visitas de verificación a usuarios del agua nacional Submenu Inicio de tema

47 CONTENIDO DEL TEMA SISTEMAS DE MEDICIÓN DE GASTO
1. ¿PARA QUIÉN Y POR QUÉ? Y EVALÚA SI SABES 2. PRINCIPIOS DE HIDRÁULICA 3. FUNDAMENTOS MEDICIÓN 4. MEDIDORES 5. INSPECCIÓN A CONCESIONARIOS DE AGUA NACIONAL APÉNDICES: A. Normatividad B. Unidades de Medida AUTOEVALUACIONES Submenu Inicio de tema

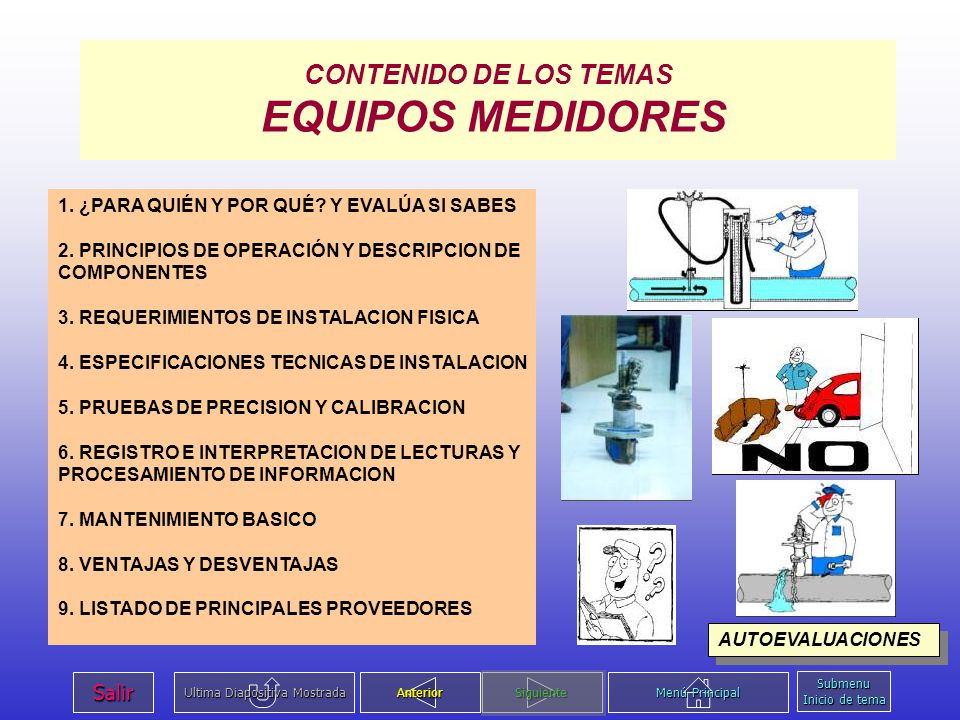

48 CONTENIDO DE LOS TEMAS EQUIPOS MEDIDORES
1. ¿PARA QUIÉN Y POR QUÉ? Y EVALÚA SI SABES 2. PRINCIPIOS DE OPERACIÓN Y DESCRIPCION DE COMPONENTES 3. REQUERIMIENTOS DE INSTALACION FISICA 4. ESPECIFICACIONES TECNICAS DE INSTALACION 5. PRUEBAS DE PRECISION Y CALIBRACION 6. REGISTRO E INTERPRETACION DE LECTURAS Y PROCESAMIENTO DE INFORMACION 7. MANTENIMIENTO BASICO 8. VENTAJAS Y DESVENTAJAS 9. LISTADO DE PRINCIPALES PROVEEDORES AUTOEVALUACIONES Submenu Inicio de tema
