1 Materia: topografía III Alumno: Aguilar Grajeda Víctor Alan

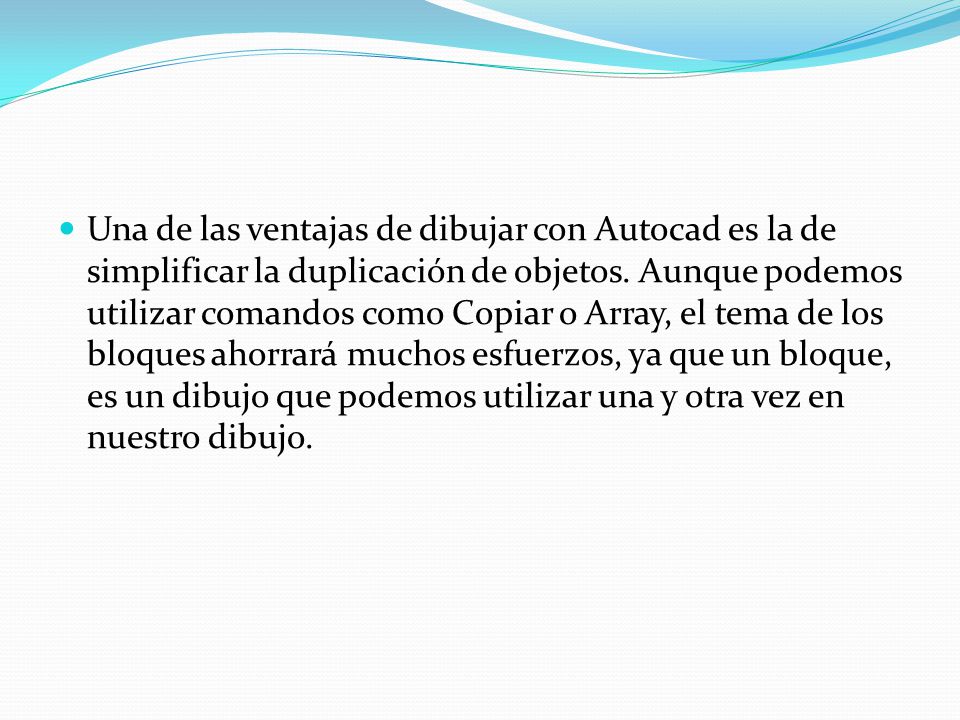

2 Una de las ventajas de dibujar con Autocad es la de simplificar la duplicación de objetos. Aunque podemos utilizar comandos como Copiar o Array, el tema de los bloques ahorrará muchos esfuerzos, ya que un bloque, es un dibujo que podemos utilizar una y otra vez en nuestro dibujo.

3 Tipos de bloques: Bloques del mismo dibujo: Bloques guardados:

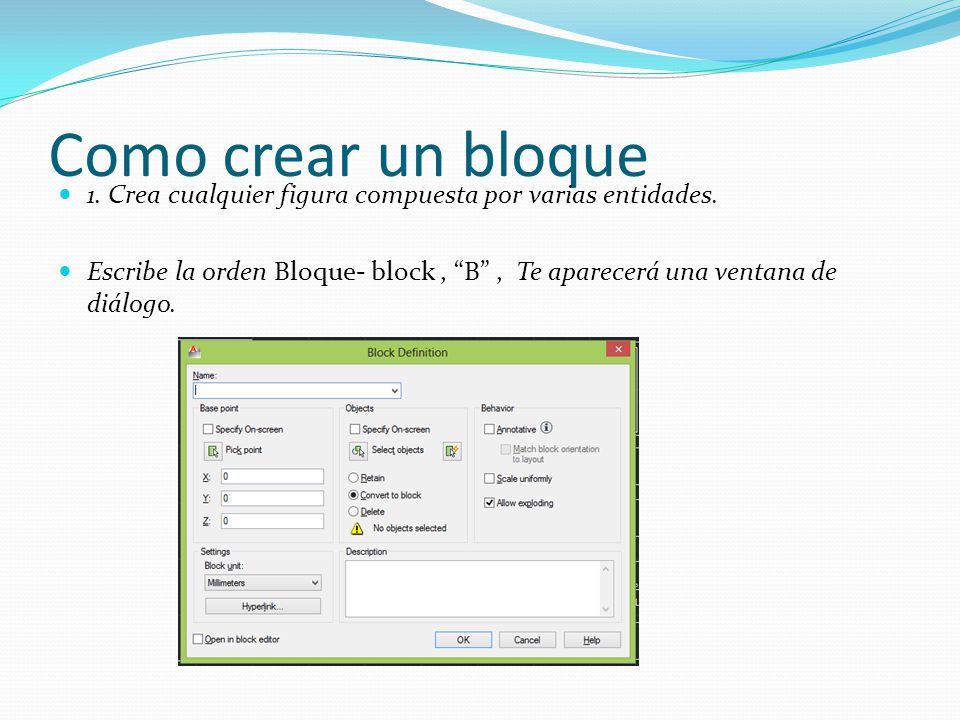

4 Como crear un bloque 1. Crea cualquier figura compuesta por varias entidades. Escribe la orden Bloque- block, “B”, Te aparecerá una ventana de diálogo.

5 3. Escribe como nombre del bloque: platilla CFE (o el que quieras). 4. Haz clic en el botón Seleccionar objetos. 5. haz con una ventana la figura y pulsa el botón derecho para volver al cuadro. 6. Pulsa en el botón Punto de inserción. 7. Has un click en la esquina inferior izquierda de la figura

6 Si queremos que esté disponible nuestro bloque para cualquier documento debemos escribir bloque que no está en la barra de dibujo : escribimos “wblock”. Designamos el objeto, y abajo le ponemos un nombre con la extensión.dwg (por ejemplo flecha.dwg) y especificamos en la ubicación donde queremos guardarlo en nuestro disco duro.

7 Ahora para insertar el bloque o los bloques que hemos creado se usa la orden insertar bloque y aparecerá una ventana:

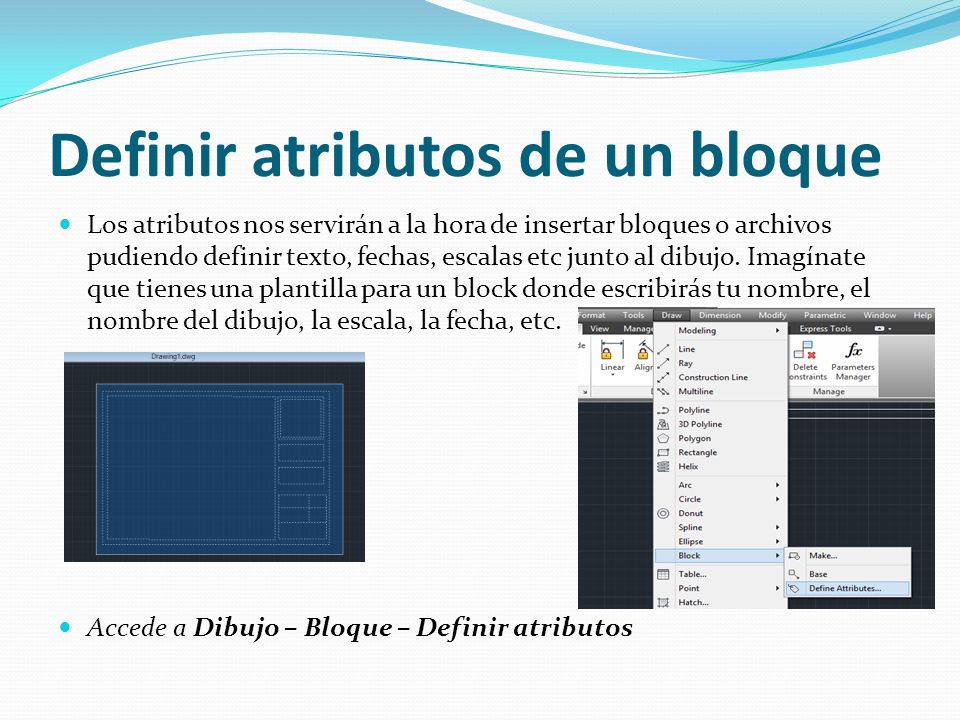

8 Definir atributos de un bloque Los atributos nos servirán a la hora de insertar bloques o archivos pudiendo definir texto, fechas, escalas etc junto al dibujo. Imagínate que tienes una plantilla para un block donde escribirás tu nombre, el nombre del dibujo, la escala, la fecha, etc. Accede a Dibujo – Bloque – Definir atributos

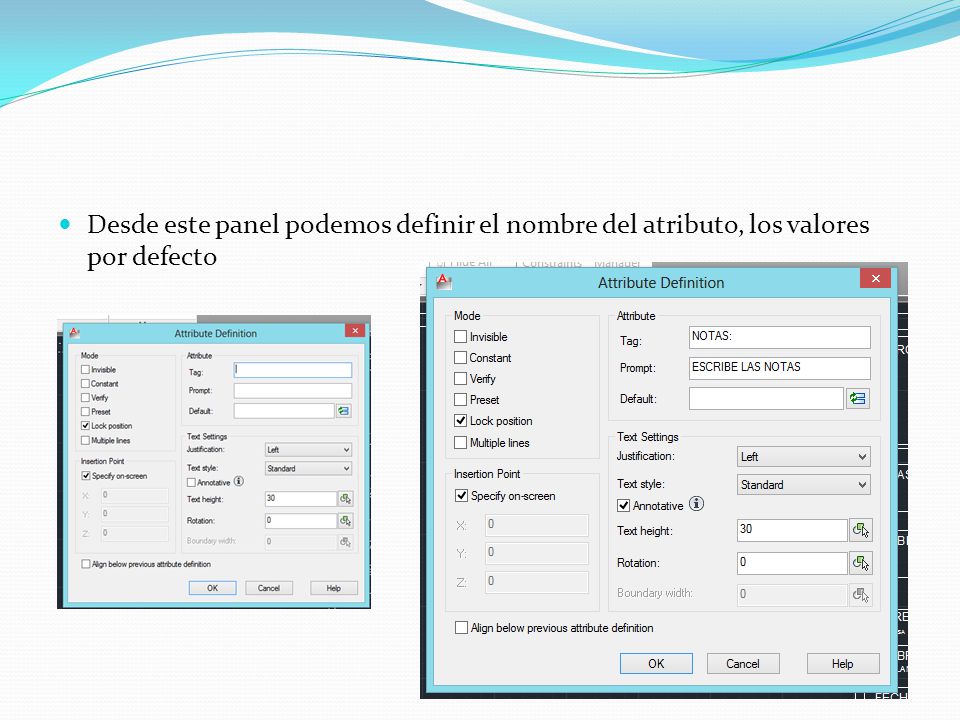

9 Desde este panel podemos definir el nombre del atributo, los valores por defecto

10

11 GRACIAS POR SU ATENCIÓN!!!!
