Tipos de líquidos penetrantes

Presentación del tema: "Tipos de líquidos penetrantes"— Transcripción de la presentación:

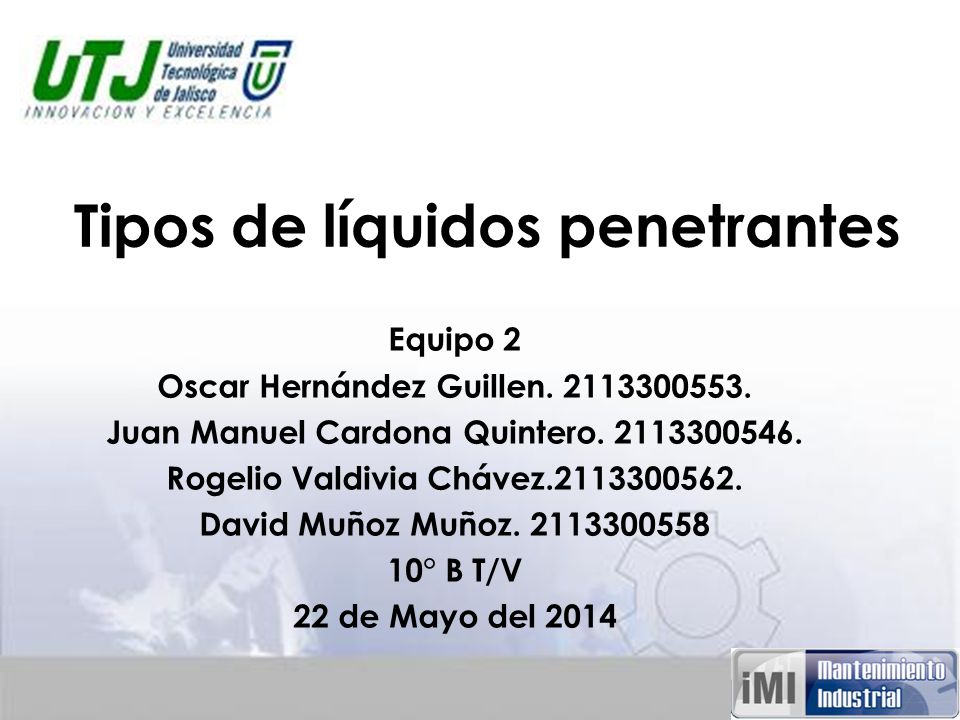

1 Tipos de líquidos penetrantes
Equipo 2 Oscar Hernández Guillen Juan Manuel Cardona Quintero Rogelio Valdivia Chávez David Muñoz Muñoz 10° B T/V 22 de Mayo del 2014

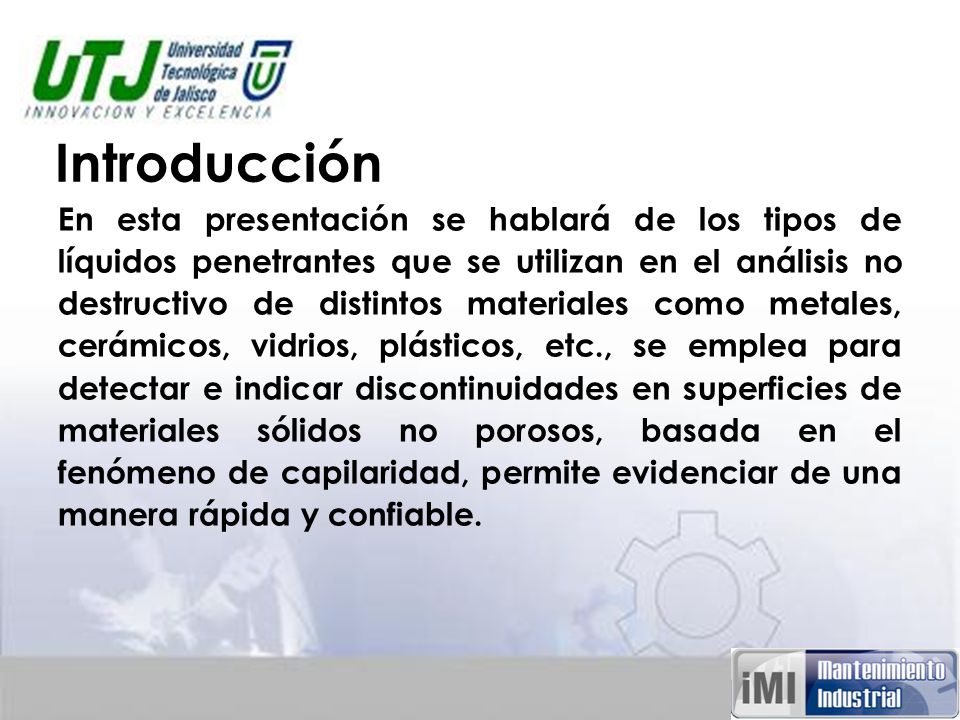

2 Introducción En esta presentación se hablará de los tipos de líquidos penetrantes que se utilizan en el análisis no destructivo de distintos materiales como metales, cerámicos, vidrios, plásticos, etc., se emplea para detectar e indicar discontinuidades en superficies de materiales sólidos no porosos, basada en el fenómeno de capilaridad, permite evidenciar de una manera rápida y confiable.

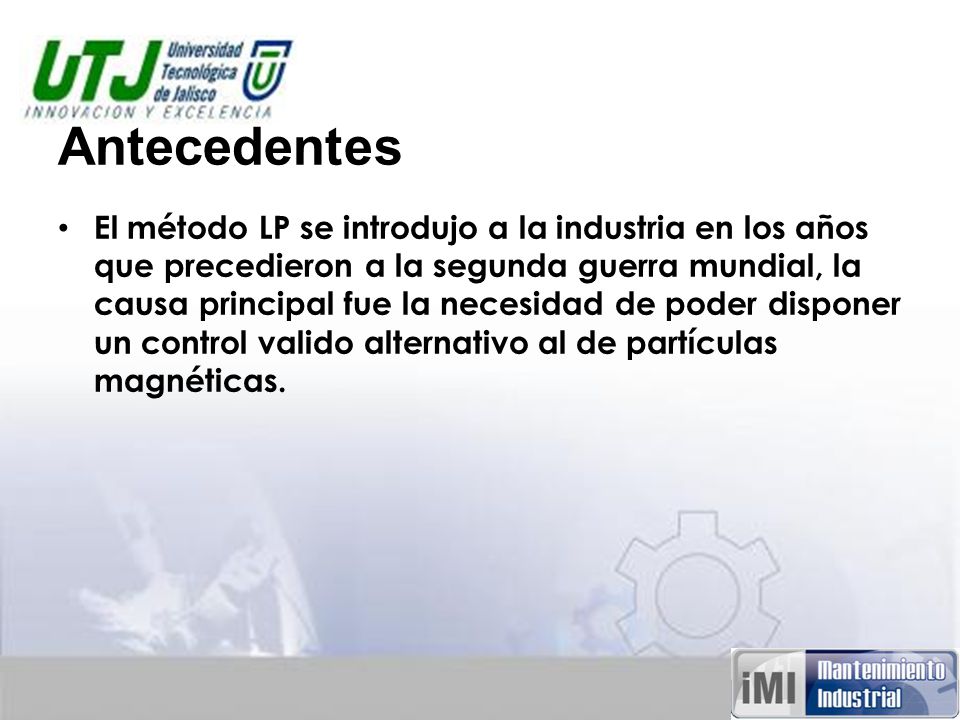

3 Antecedentes El método LP se introdujo a la industria en los años que precedieron a la segunda guerra mundial, la causa principal fue la necesidad de poder disponer un control valido alternativo al de partículas magnéticas.

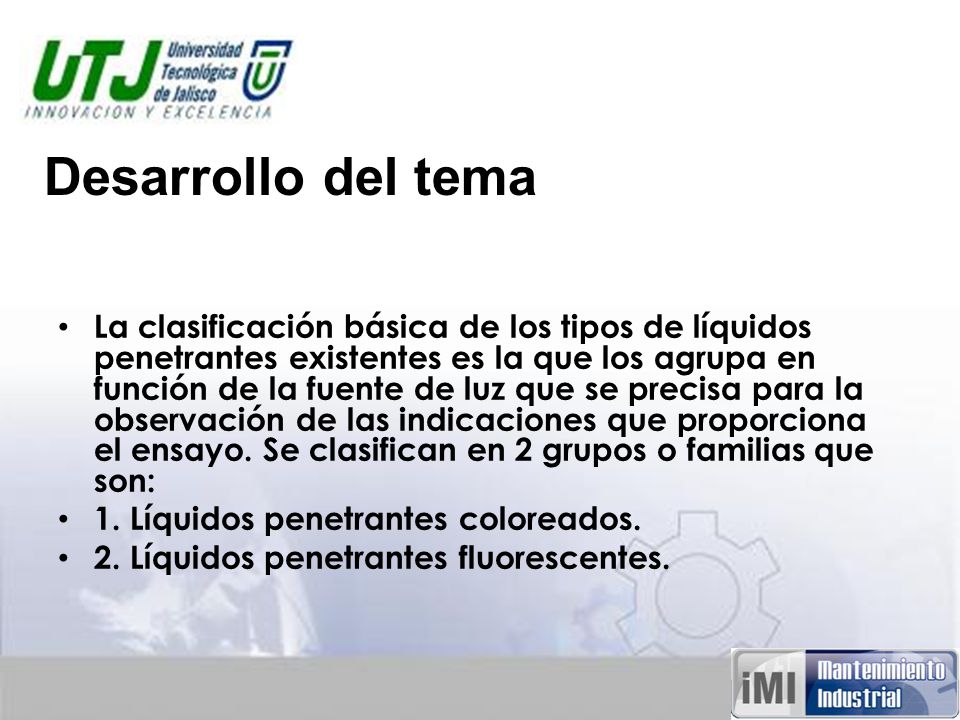

4 Desarrollo del tema La clasificación básica de los tipos de líquidos penetrantes existentes es la que los agrupa en función de la fuente de luz que se precisa para la observación de las indicaciones que proporciona el ensayo. Se clasifican en 2 grupos o familias que son: 1. Líquidos penetrantes coloreados. 2. Líquidos penetrantes fluorescentes.

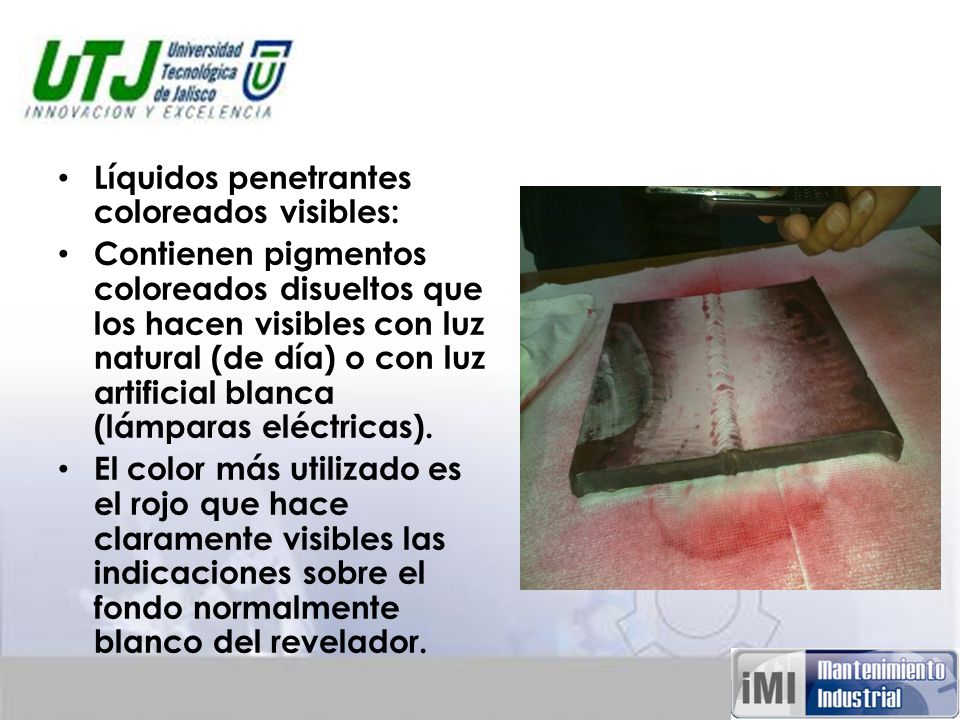

5 Líquidos penetrantes coloreados visibles:
Contienen pigmentos coloreados disueltos que los hacen visibles con luz natural (de día) o con luz artificial blanca (lámparas eléctricas). El color más utilizado es el rojo que hace claramente visibles las indicaciones sobre el fondo normalmente blanco del revelador.

6 Líquidos penetrantes fluorescentes
Este tipo de líquido penetrante incorpora en su composición pigmentos fluorescentes de color generalmente amarilloverdoso, que son sensibles a una iluminación especial llamada luz negra que los hace fluorescer. En general, estos líquidos penetrantes fluorescentes tienen una mayor sensibilidad que los coloreados, es decir, son capaces de detectar indicaciones más finas.

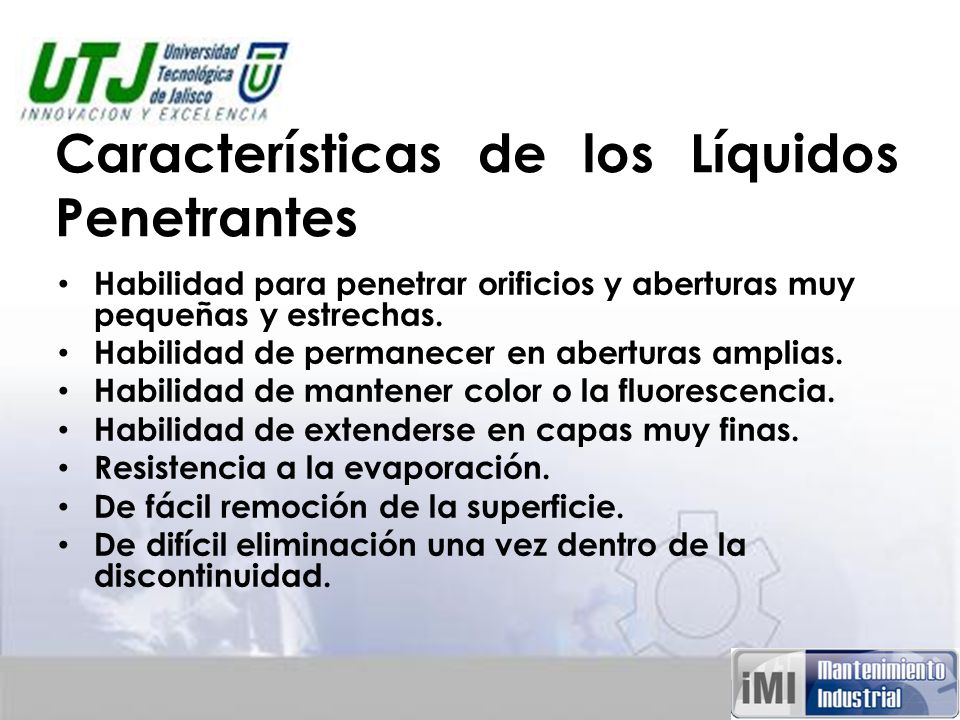

7 Características de los Líquidos Penetrantes
Habilidad para penetrar orificios y aberturas muy pequeñas y estrechas. Habilidad de permanecer en aberturas amplias. Habilidad de mantener color o la fluorescencia. Habilidad de extenderse en capas muy finas. Resistencia a la evaporación. De fácil remoción de la superficie. De difícil eliminación una vez dentro de la discontinuidad.

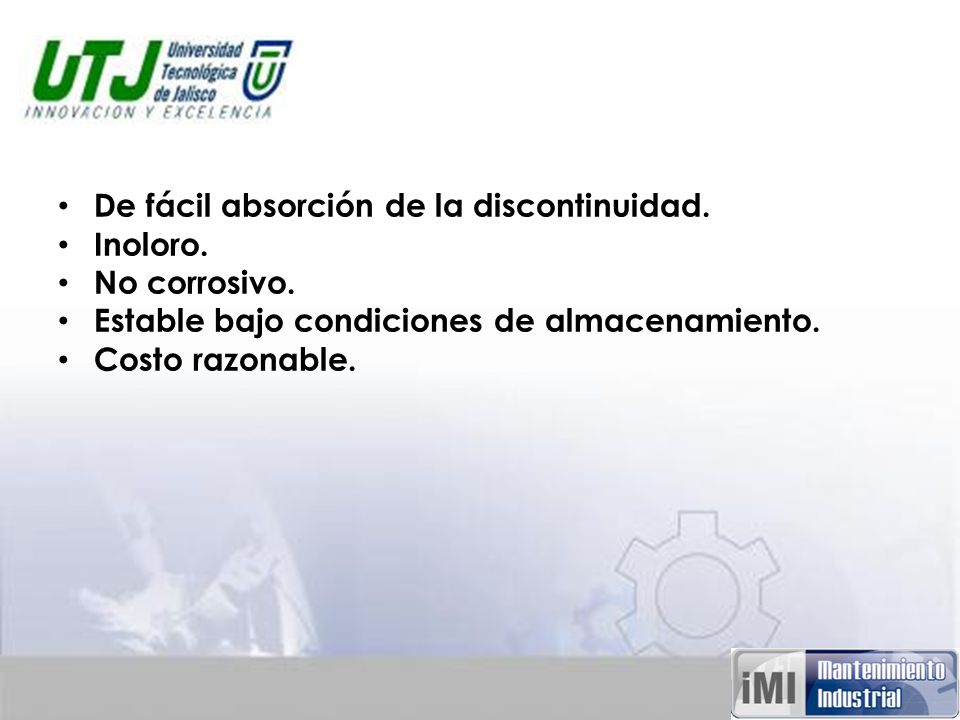

8 De fácil absorción de la discontinuidad.
Inoloro. No corrosivo. Estable bajo condiciones de almacenamiento. Costo razonable.

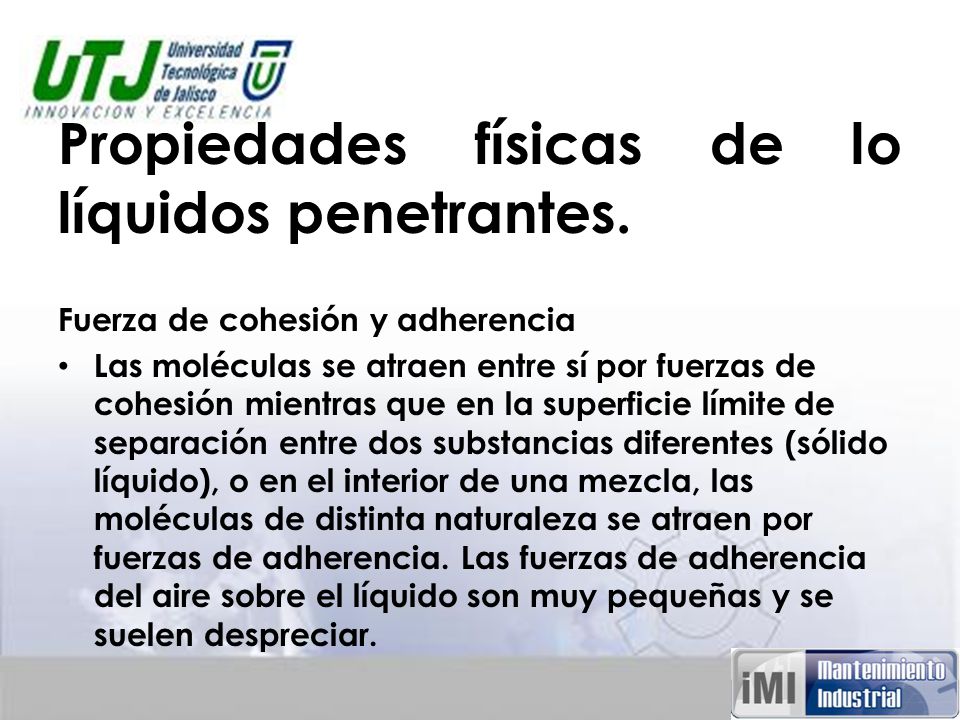

9 Propiedades físicas de lo líquidos penetrantes.
Fuerza de cohesión y adherencia Las moléculas se atraen entre sí por fuerzas de cohesión mientras que en la superficie límite de separación entre dos substancias diferentes (sólido líquido), o en el interior de una mezcla, las moléculas de distinta naturaleza se atraen por fuerzas de adherencia. Las fuerzas de adherencia del aire sobre el líquido son muy pequeñas y se suelen despreciar.

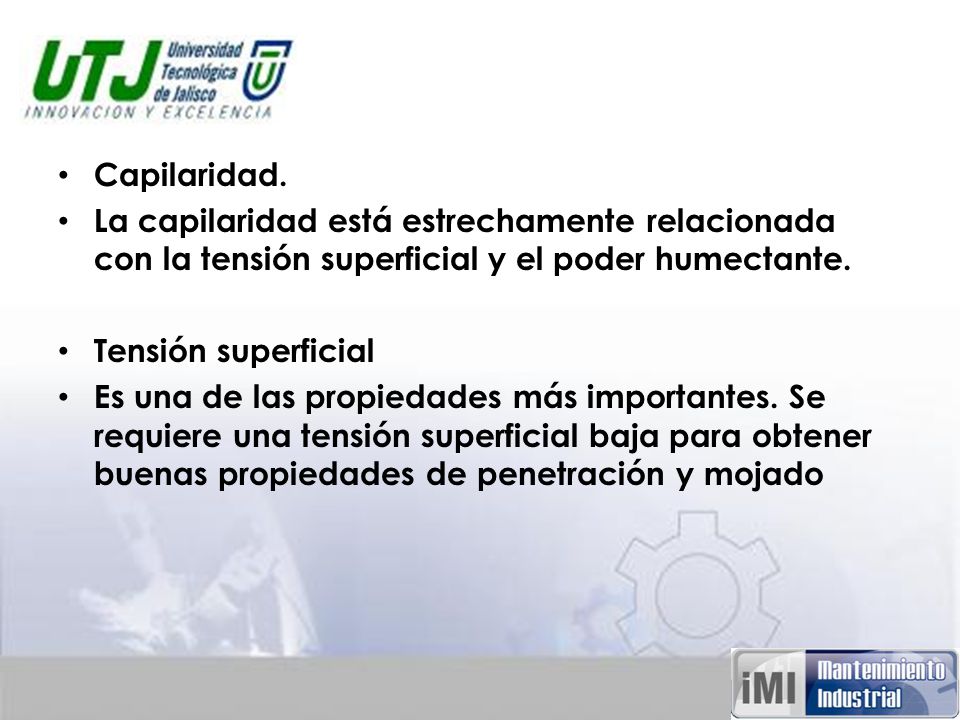

10 Capilaridad. La capilaridad está estrechamente relacionada con la tensión superficial y el poder humectante. Tensión superficial Es una de las propiedades más importantes. Se requiere una tensión superficial baja para obtener buenas propiedades de penetración y mojado

11 Viscosidad: Esta propiedad no produce efecto alguno en la habilidad de un liquido para penetrar, aunque afecta la velocidad de penetración. Los penetrantes de alta viscosidad penetran lentamente, en tanto que los de baja viscosidad se escurren muy rápido y tiene la tendencia a no ser retenidos en los defectos de poca profundidad; por tanto se recomienda una viscosidad media.

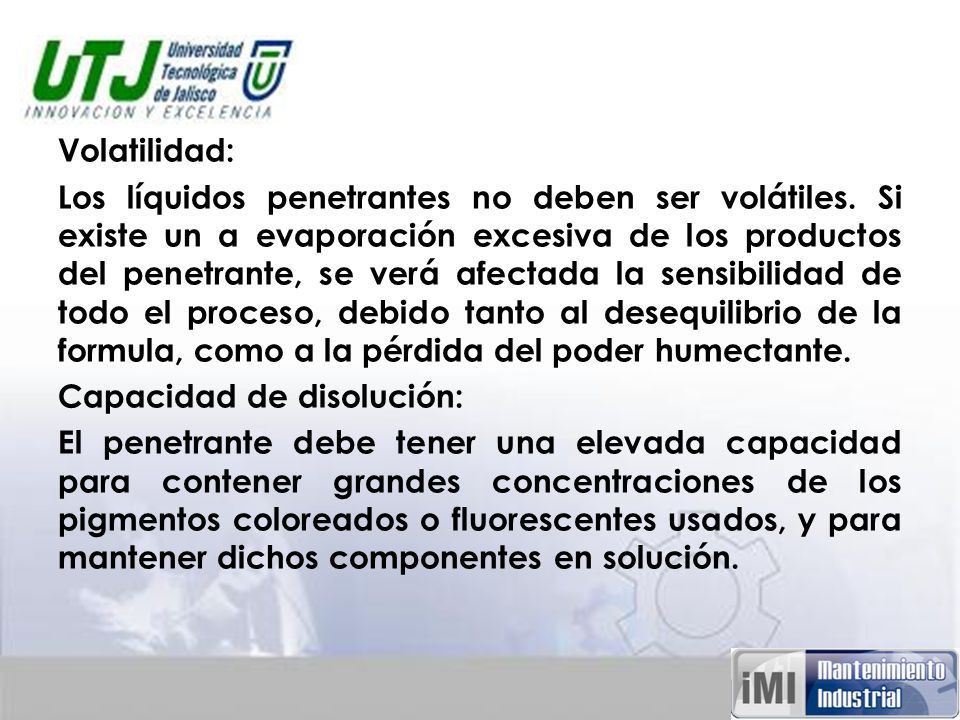

12 Volatilidad: Los líquidos penetrantes no deben ser volátiles
Volatilidad: Los líquidos penetrantes no deben ser volátiles. Si existe un a evaporación excesiva de los productos del penetrante, se verá afectada la sensibilidad de todo el proceso, debido tanto al desequilibrio de la formula, como a la pérdida del poder humectante. Capacidad de disolución: El penetrante debe tener una elevada capacidad para contener grandes concentraciones de los pigmentos coloreados o fluorescentes usados, y para mantener dichos componentes en solución.

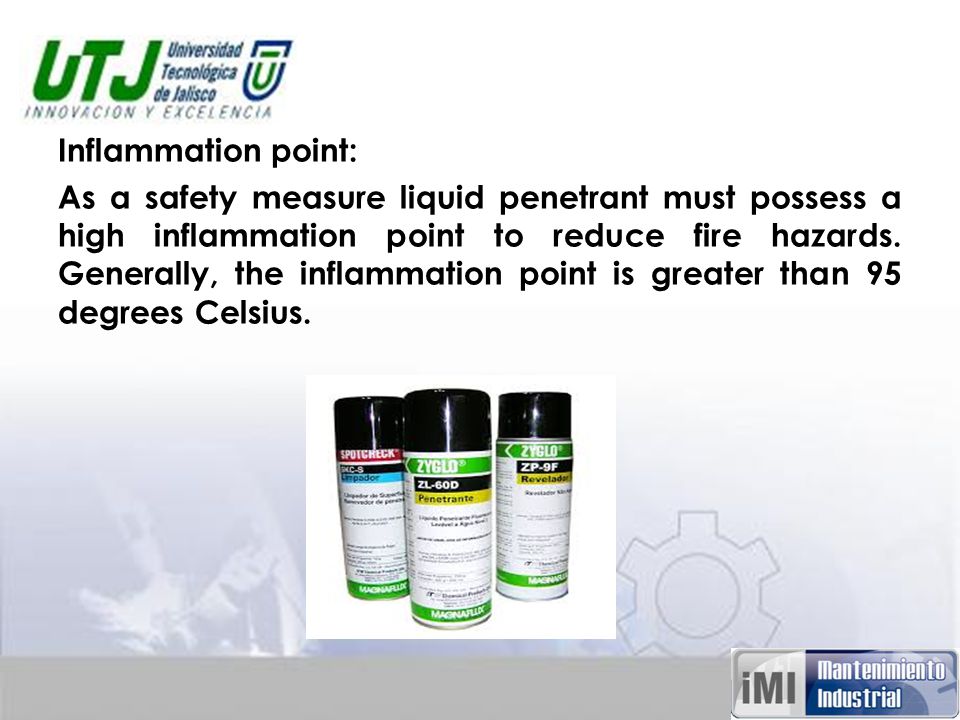

13 Inflammation point: As a safety measure liquid penetrant must possess a high inflammation point to reduce fire hazards. Generally, the inflammation point is greater than 95 degrees Celsius.

14 Inactividad química: Los productos usados en la formulación de los líquidos penetrantes deben ser inertes y no corrosivos con respecto a los materiales a ser ensayados y a los recipientes que los contienen.

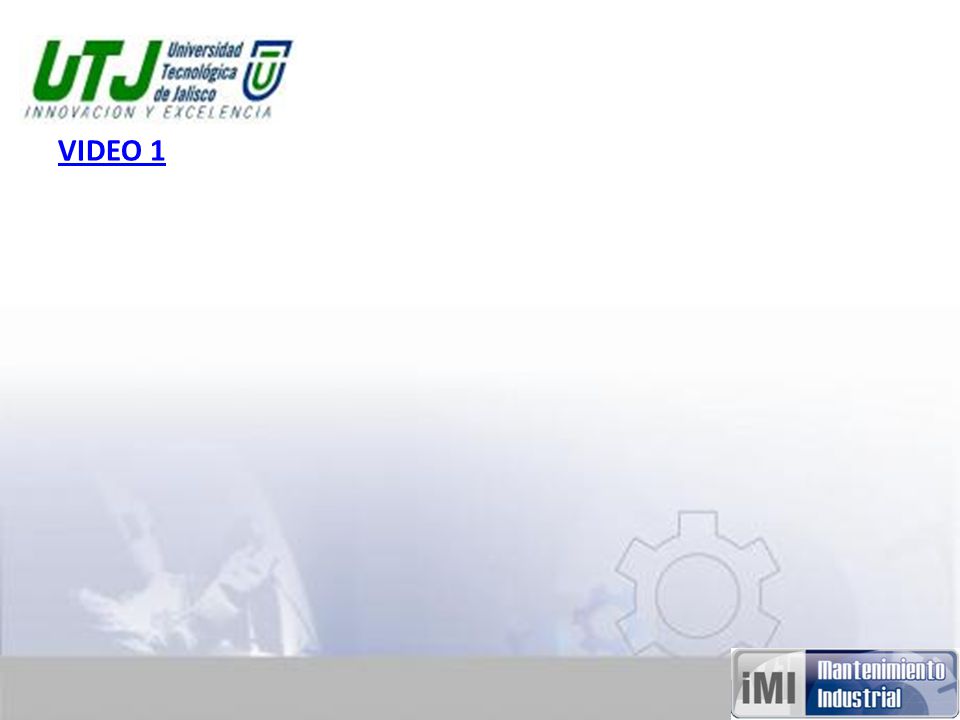

15 VIDEO 1

16 Conclusión: Es importante conocer esta técnica y los tipos de líquidos que existen para así poder elegir el adecuado para cada aplicación.

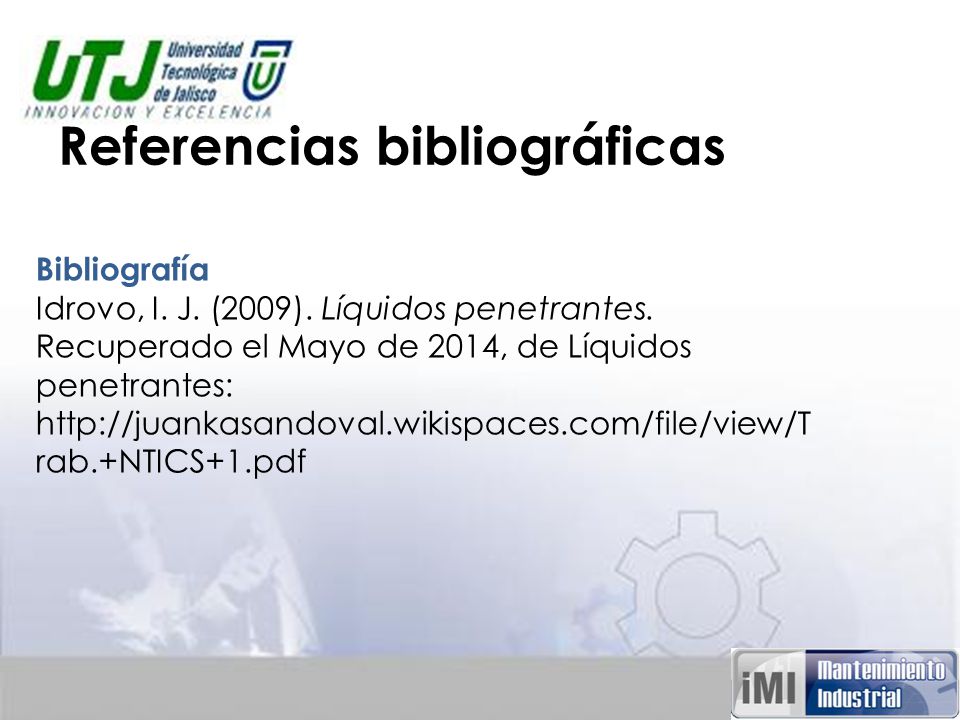

17 Referencias bibliográficas
Bibliografía Idrovo, I. J. (2009). Líquidos penetrantes. Recuperado el Mayo de 2014, de Líquidos penetrantes:
