1 Rotámetros, caudalímetros y flujómetros
Fabiola Ivette Zuñiga Enciso…………… Jessica Alejandra Sahagún Gonzalez… Soledad Magdaleno Madrigal ………… Abigail Velasco Padilla ………………… Grecia Pastrana Rodríguez……………… 8D2 Turno : Matutino Fecha: 08 de Abril del 2014

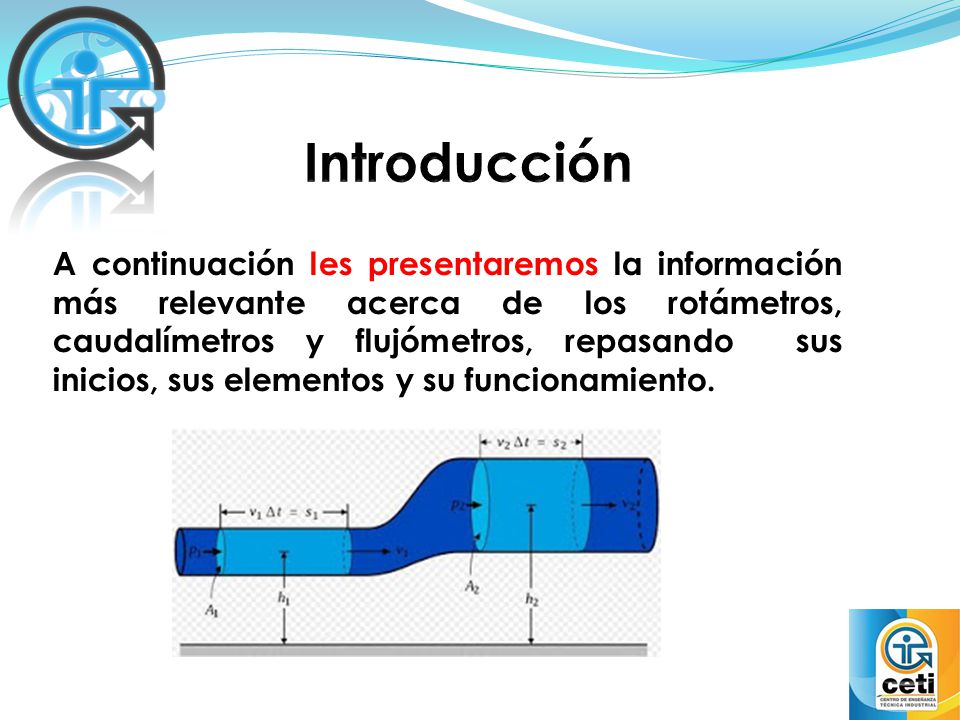

2 Introducción A continuación les presentaremos la información más relevante acerca de los rotámetros, caudalímetros y flujómetros, repasando sus inicios, sus elementos y su funcionamiento.

3 Antecedentes Rotámetro Caudalímetro Flujómetro
En los 1800’s, se inventó como el tubo Vénturi, para medir el gasto de un fluido, es decir, la cantidad de flujo por unidad de tiempo. En 1832 Faraday construyó un circuito magnético para medir el caudal de agua que pasaba por debajo del puente Waterpolo en Londres. En 1970 Dean Franklin, Dick Ellis y Donald Baker lograron desarrollar un “Flujómetro” multicanal de tránsito-tiempo.

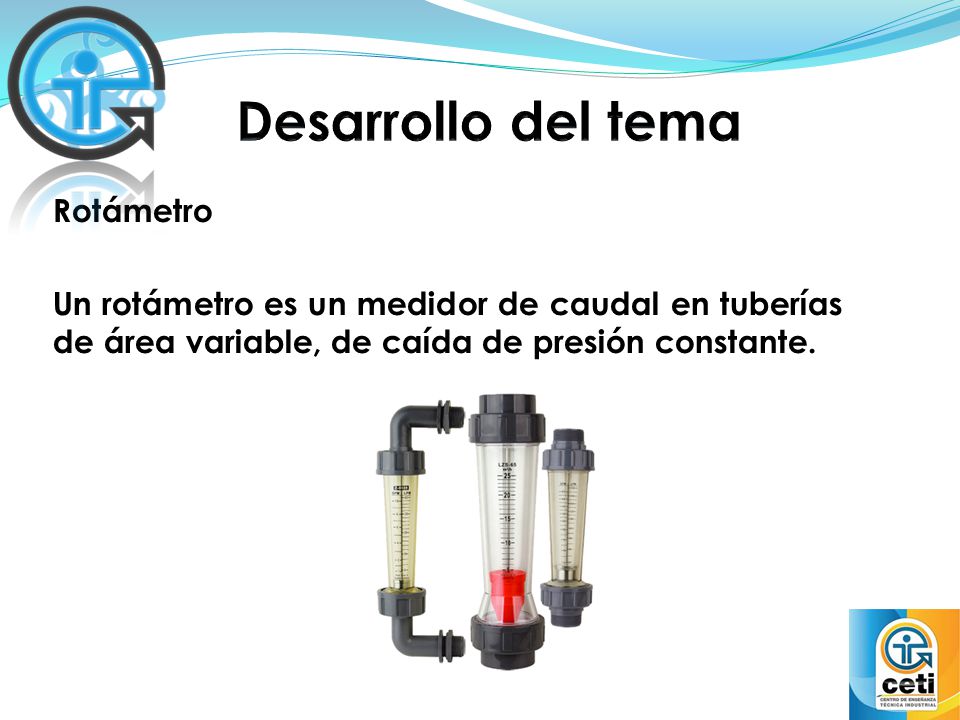

4 Desarrollo del tema Rotámetro
Un rotámetro es un medidor de caudal en tuberías de área variable, de caída de presión constante.

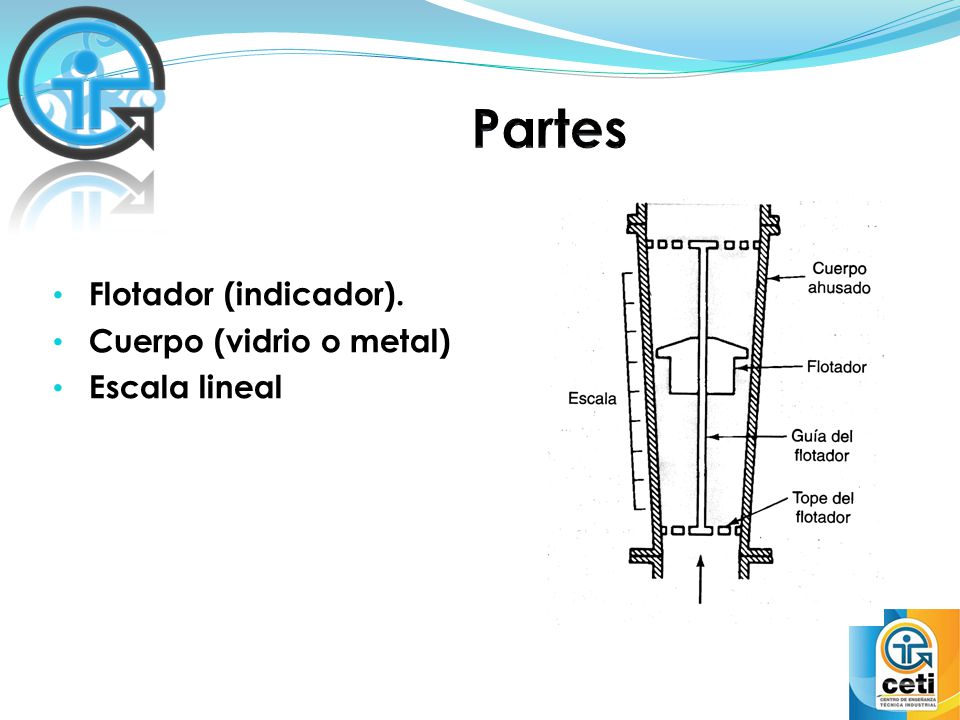

5 Flotador (indicador). Cuerpo (vidrio o metal) Escala lineal
Partes Flotador (indicador). Cuerpo (vidrio o metal) Escala lineal

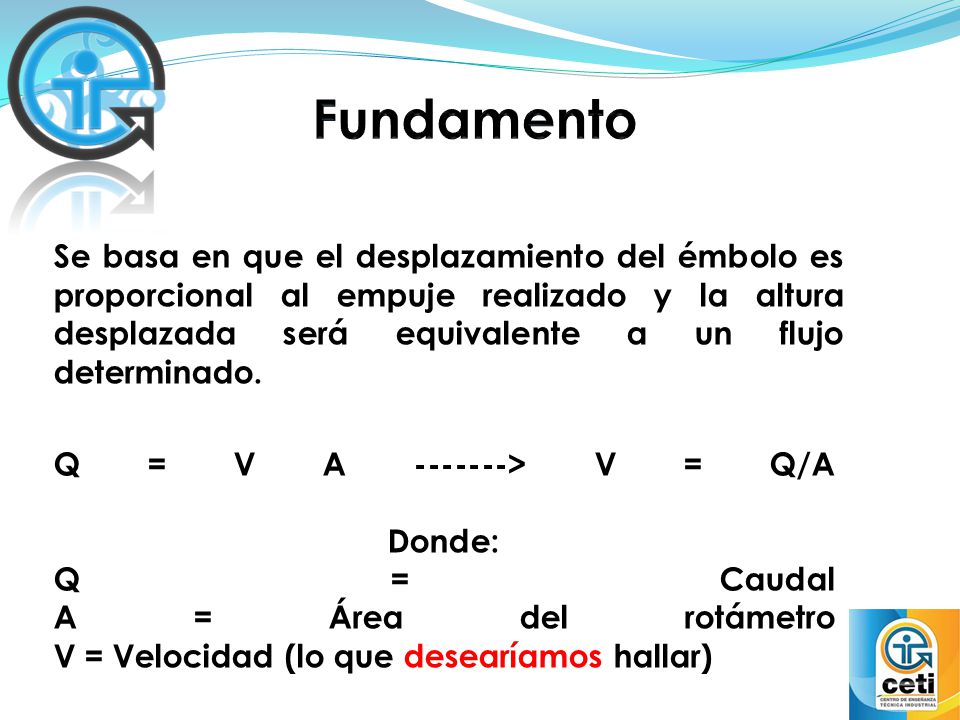

6 Fundamento Se basa en que el desplazamiento del émbolo es proporcional al empuje realizado y la altura desplazada será equivalente a un flujo determinado.  Q = V A  > V = Q/A  Donde:  Q = Caudal  A = Área del rotámetro  V = Velocidad (lo que desearíamos hallar)

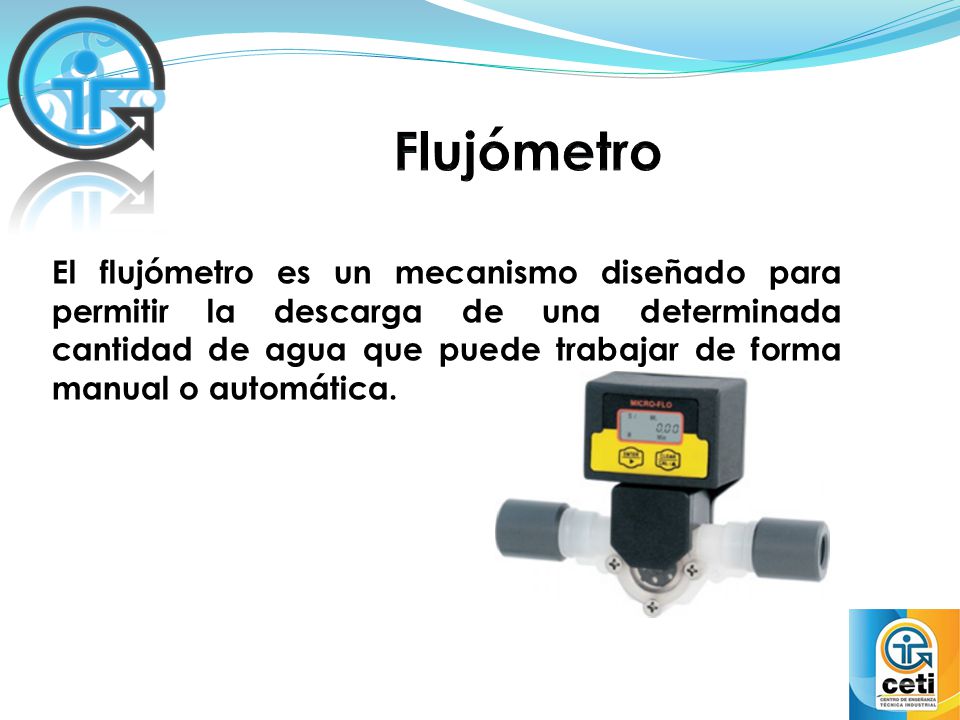

7 Flujómetro El flujómetro es un mecanismo diseñado para permitir la descarga de una determinada cantidad de agua que puede trabajar de forma manual o automática.

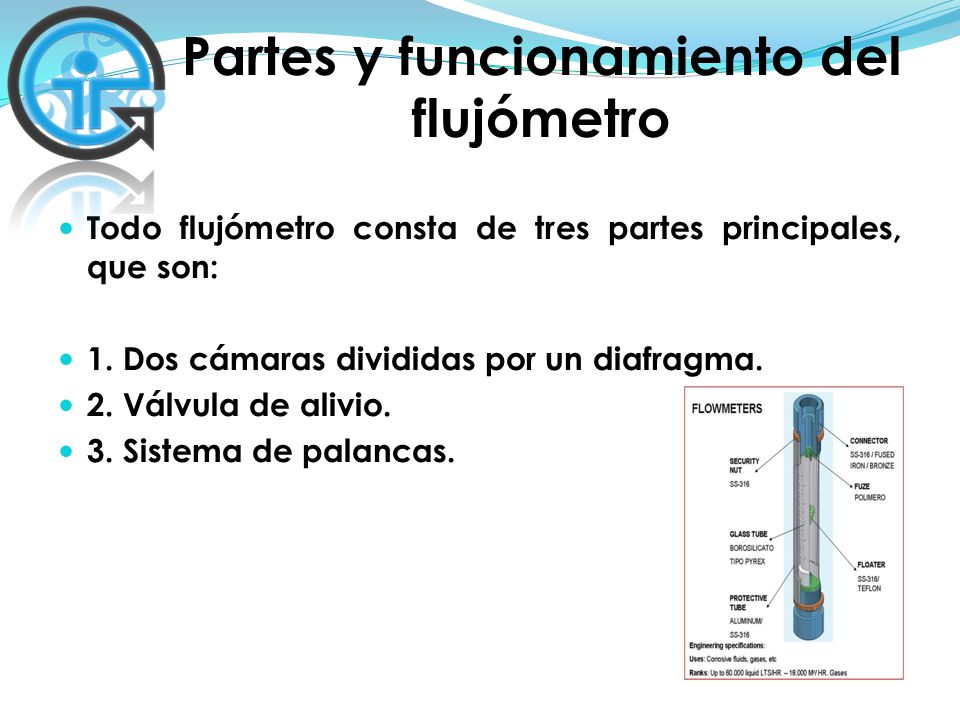

8 Partes y funcionamiento del flujómetro
Todo flujómetro consta de tres partes principales, que son: 1. Dos cámaras divididas por un diafragma. 2. Válvula de alivio. 3. Sistema de palancas.

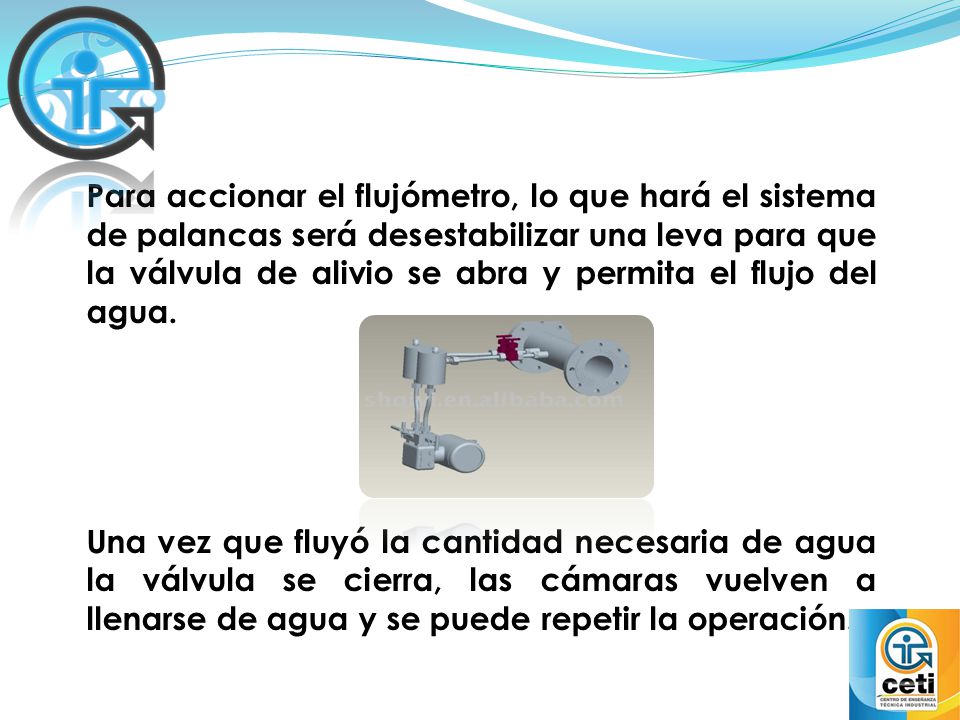

9 Para accionar el flujómetro, lo que hará el sistema de palancas será desestabilizar una leva para que la válvula de alivio se abra y permita el flujo del agua. Una vez que fluyó la cantidad necesaria de agua la válvula se cierra, las cámaras vuelven a llenarse de agua y se puede repetir la operación.

10 El flujómetro tiene la función de medir el flujo de agua en cada descarga.
Para llevar a cabo su función, el flujómetro debe estar conectado directamente con el sistema de suministro de agua.

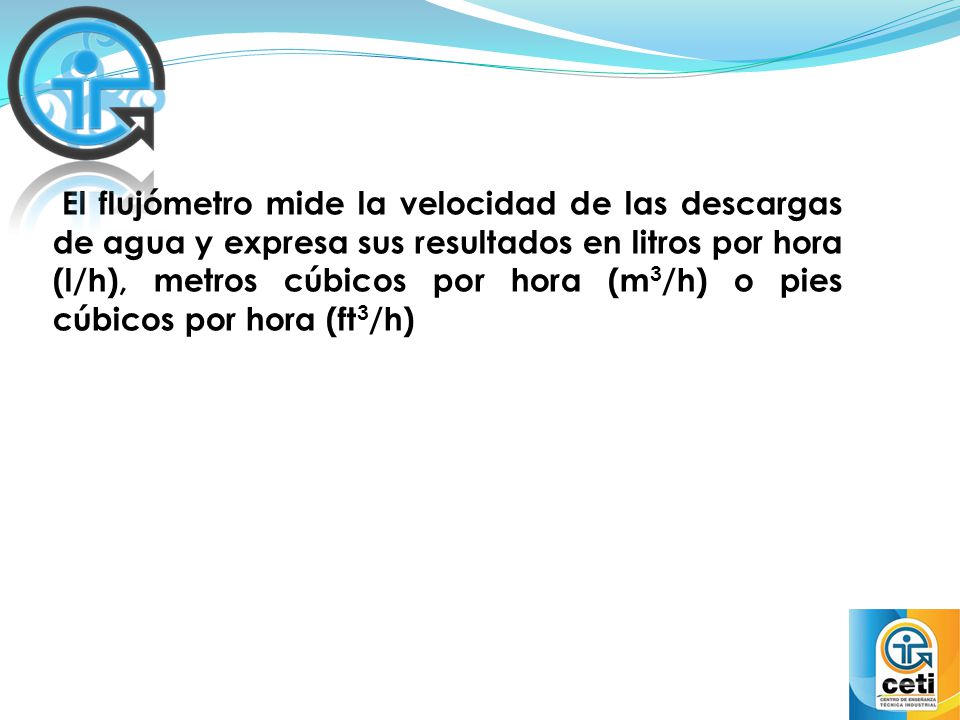

11 El flujómetro mide la velocidad de las descargas de agua y expresa sus resultados en litros por hora (l/h), metros cúbicos por hora (m3/h) o pies cúbicos por hora (ft3/h)

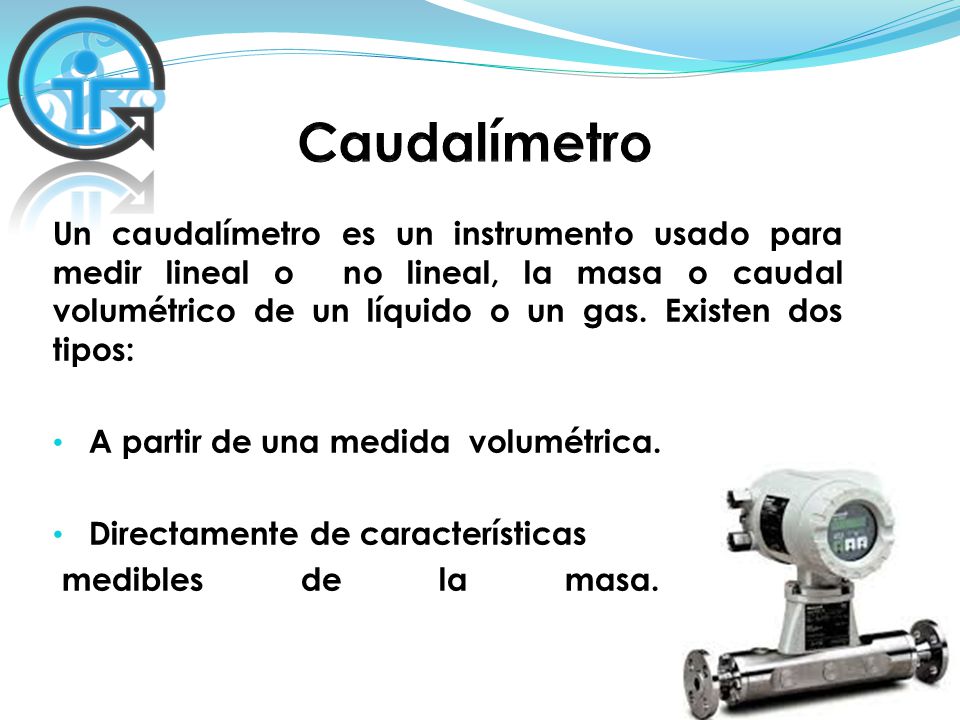

12 Caudalímetro Un caudalímetro es un instrumento usado para medir lineal o no lineal, la masa o caudal volumétrico de un líquido o un gas. Existen dos tipos: A partir de una medida volumétrica. Directamente de características medibles de la masa. masa

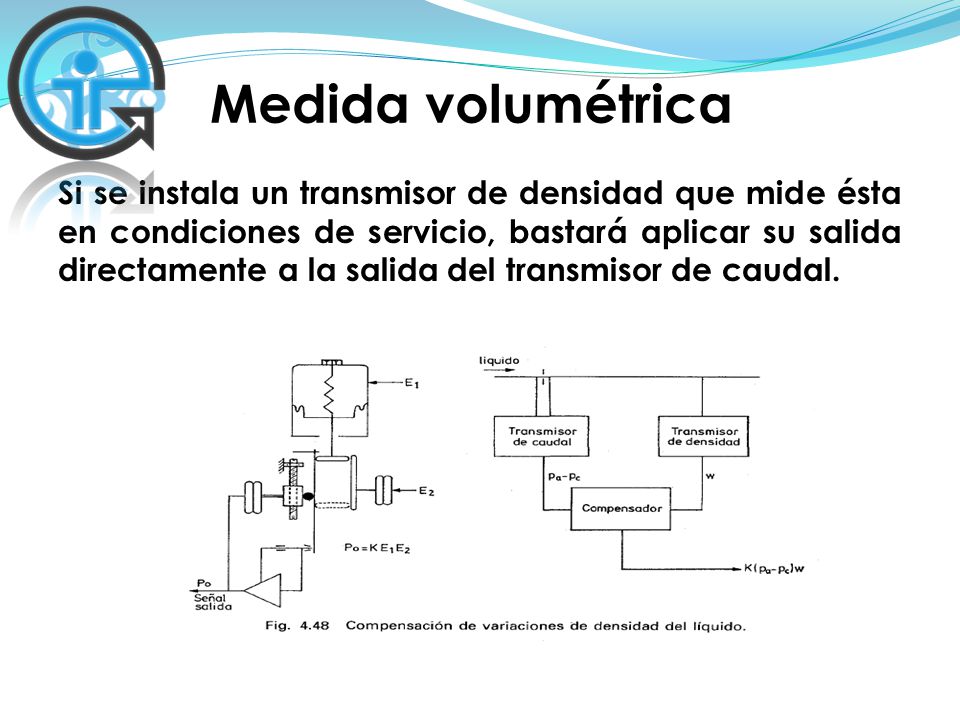

13 Medida volumétrica Si se instala un transmisor de densidad que mide ésta en condiciones de servicio, bastará aplicar su salida directamente a la salida del transmisor de caudal.

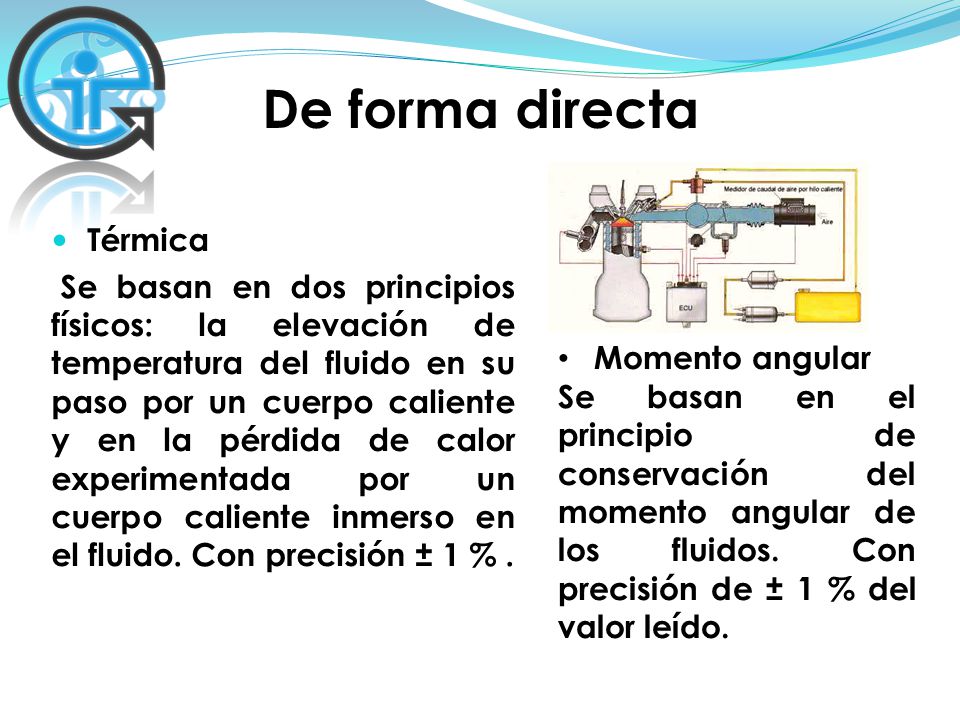

14 De forma directa Térmica
Se basan en dos principios físicos: la elevación de temperatura del fluido en su paso por un cuerpo caliente y en la pérdida de calor experimentada por un cuerpo caliente inmerso en el fluido. Con precisión ± 1 % . Momento angular Se basan en el principio de conservación del momento angular de los fluidos. Con precisión de ± 1 % del valor leído.

15 Medidor de Coriolis Se basa en el teorema de Coriolis. Hay dos formas principales: Por inversión de las velocidades lineales del fluido . Por inversión de las velocidades angulares del fluido mediante un tubo recto.

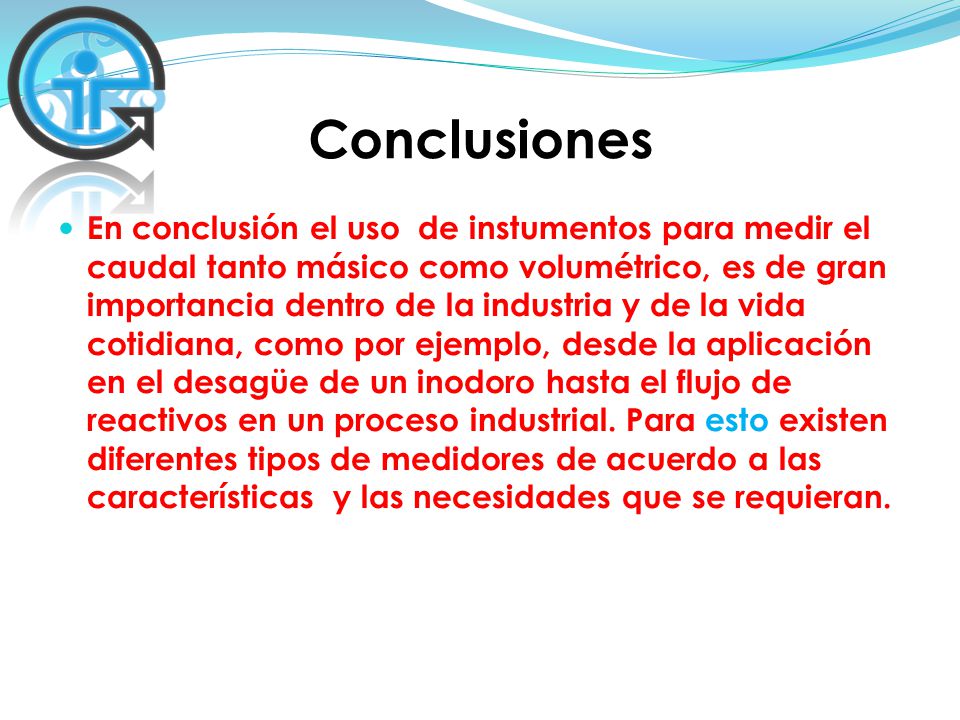

16 Conclusiones En conclusión el uso de instumentos para medir el caudal tanto másico como volumétrico, es de gran importancia dentro de la industria y de la vida cotidiana, como por ejemplo, desde la aplicación en el desagüe de un inodoro hasta el flujo de reactivos en un proceso industrial. Para esto existen diferentes tipos de medidores de acuerdo a las características y las necesidades que se requieran.

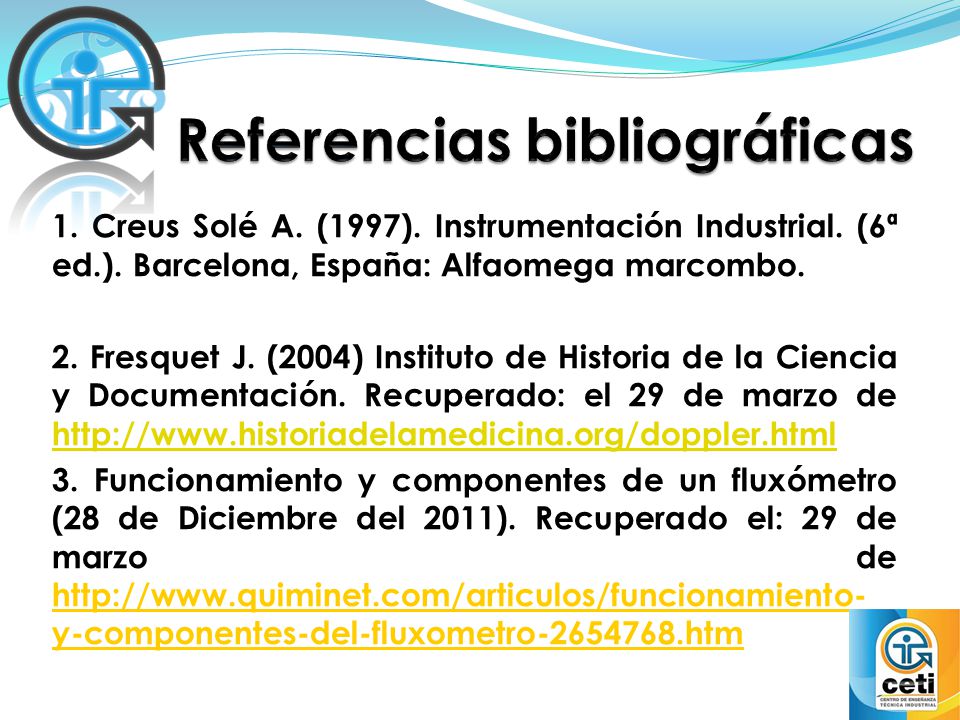

17 Referencias bibliográficas
1. Creus Solé A. (1997). Instrumentación Industrial. (6ª ed.). Barcelona, España: Alfaomega marcombo. 2. Fresquet J. (2004) Instituto de Historia de la Ciencia y Documentación. Recuperado: el 29 de marzo de 3. Funcionamiento y componentes de un fluxómetro (28 de Diciembre del 2011). Recuperado el: 29 de marzo de

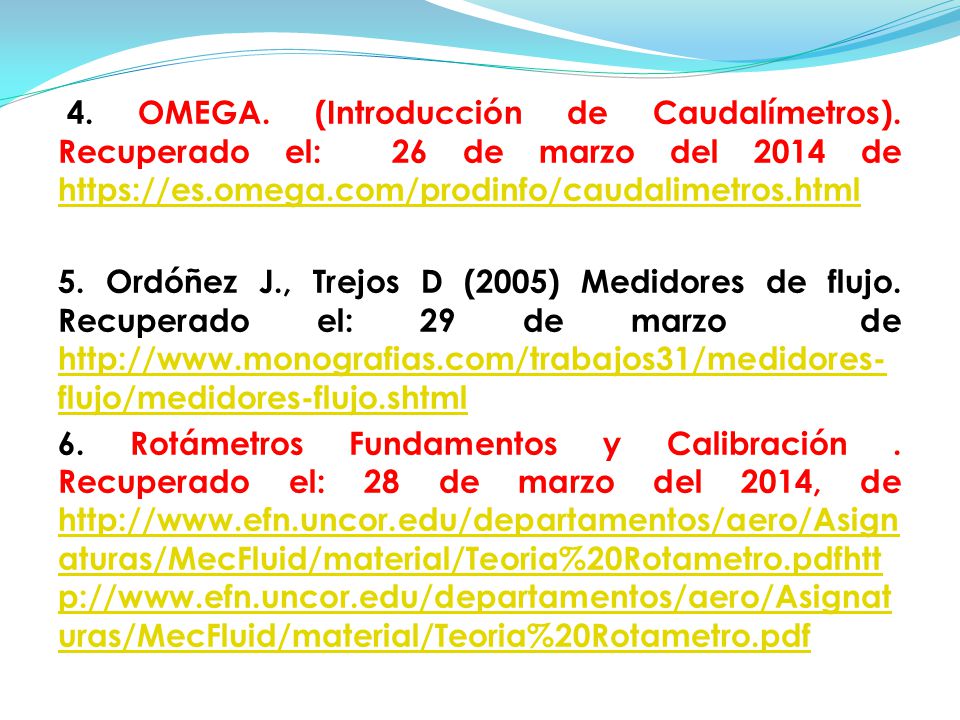

18 4. OMEGA. (Introducción de Caudalímetros)
4. OMEGA. (Introducción de Caudalímetros). Recuperado el: 26 de marzo del 2014 de 5. Ordóñez J., Trejos D (2005) Medidores de flujo. Recuperado el: 29 de marzo de 6. Rotámetros Fundamentos y Calibración . Recuperado el: 28 de marzo del 2014, de
