Estática y Dinámica de Fluidos

Presentaciones similares


Presentación del tema: "Estática y Dinámica de Fluidos"— Transcripción de la presentación:

1 Estática y Dinámica de Fluidos
FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

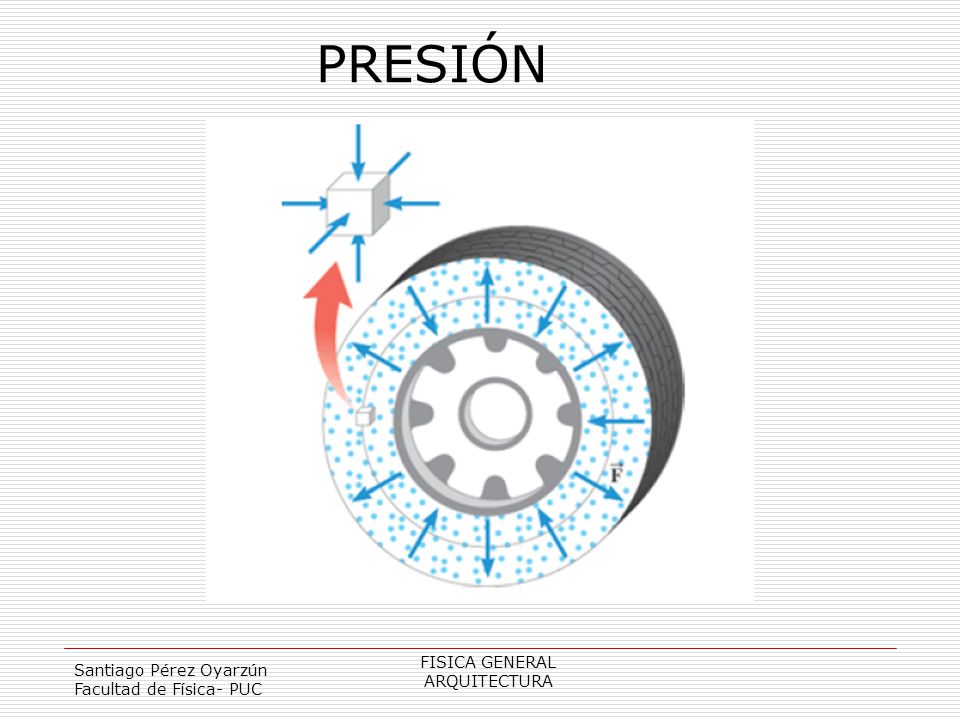

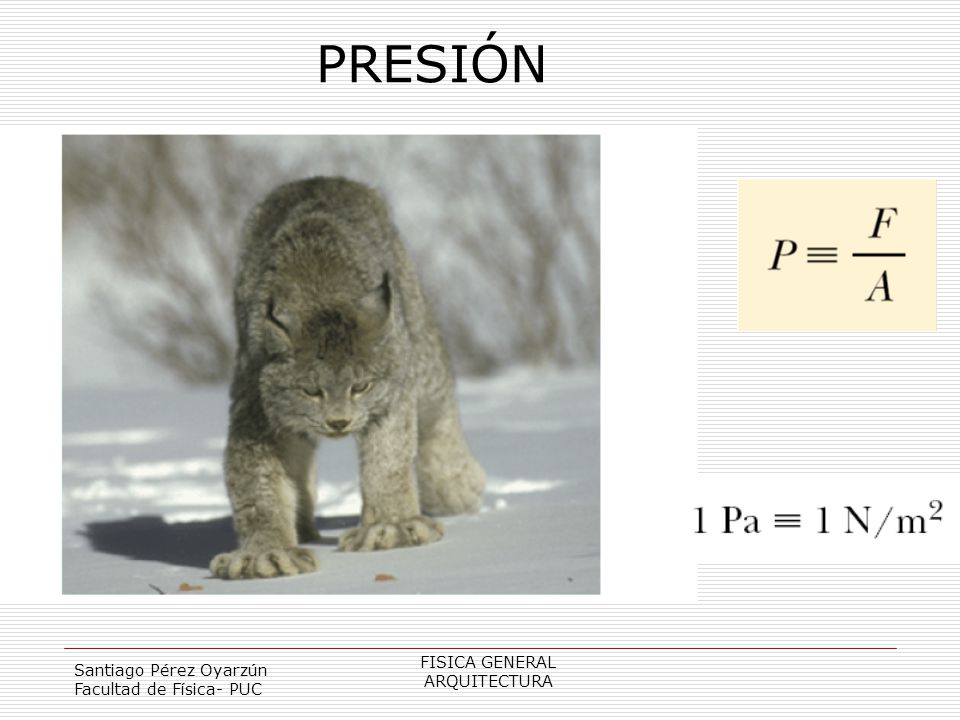

2 PRESIÓN FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

3 PRESIÓN FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

4 PRESIÓN HIDROSTÁTICA FISICA GENERAL Santiago Pérez Oyarzún
ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

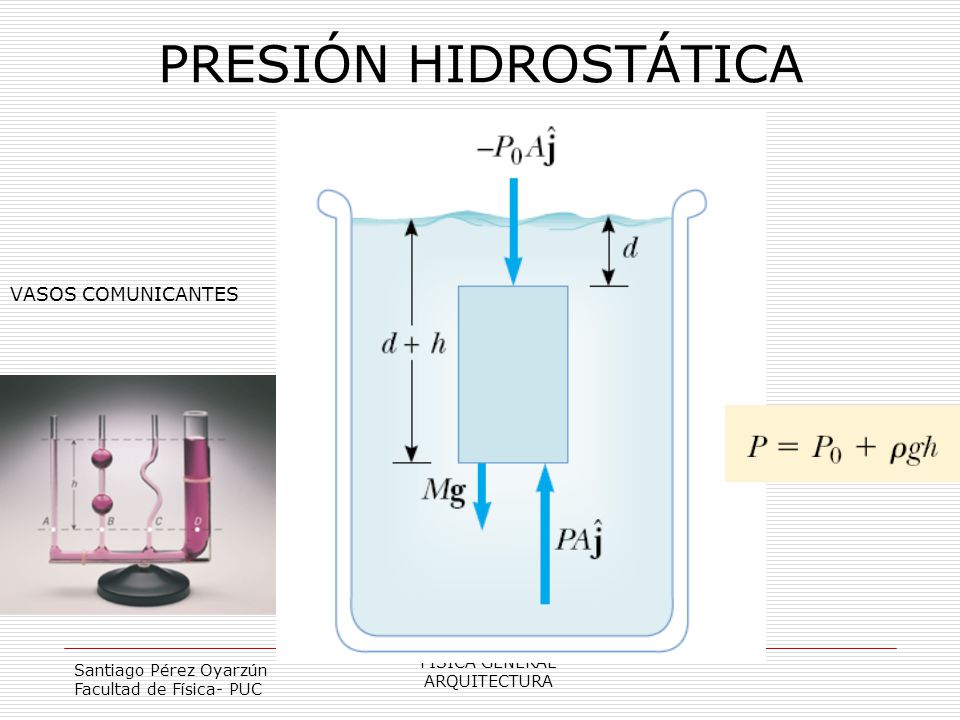

5 PRESIÓN HIDROSTÁTICA VASOS COMUNICANTES FISICA GENERAL
ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

6 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

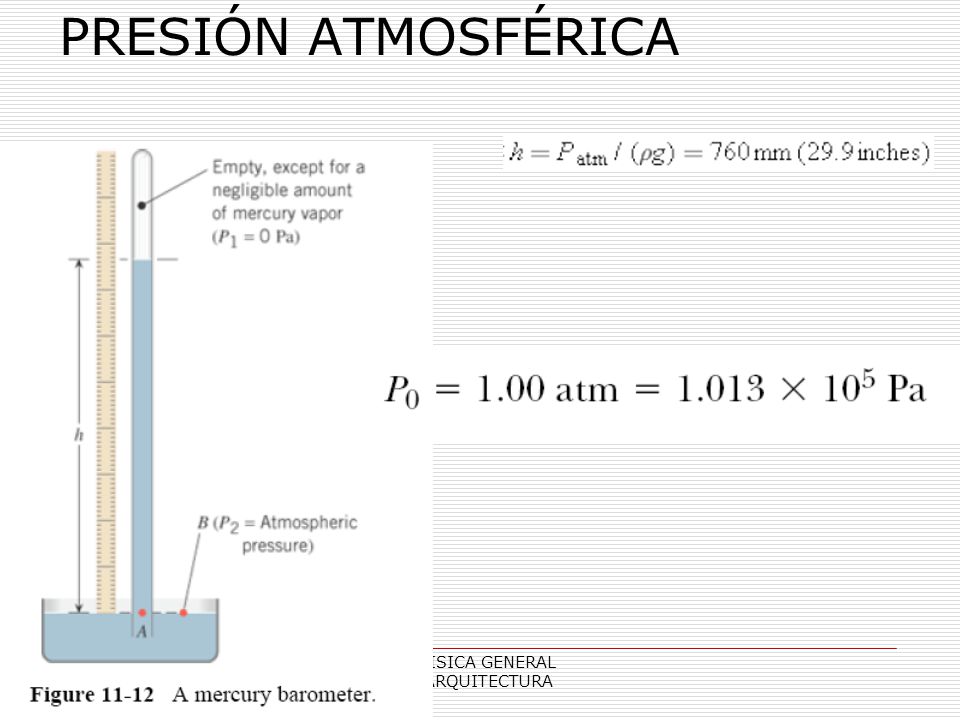

7 PRESIÓN ATMOSFÉRICA FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

8 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

9 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

10 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

11 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

12 PRESIÓN MANOMÉTRICA FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

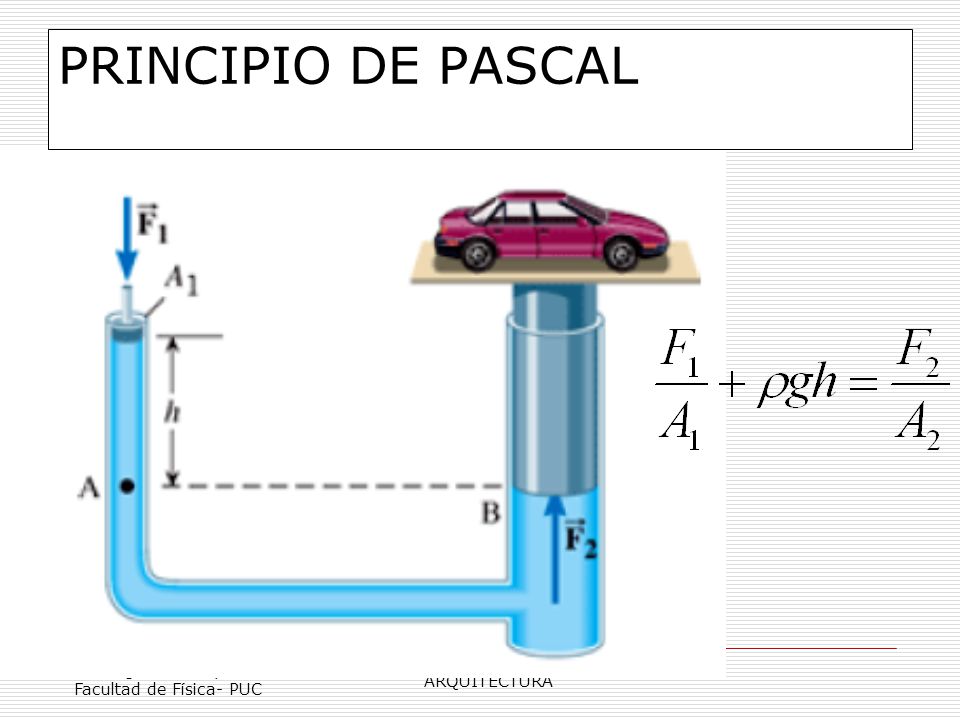

13 PRINCIPIO DE PASCAL FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

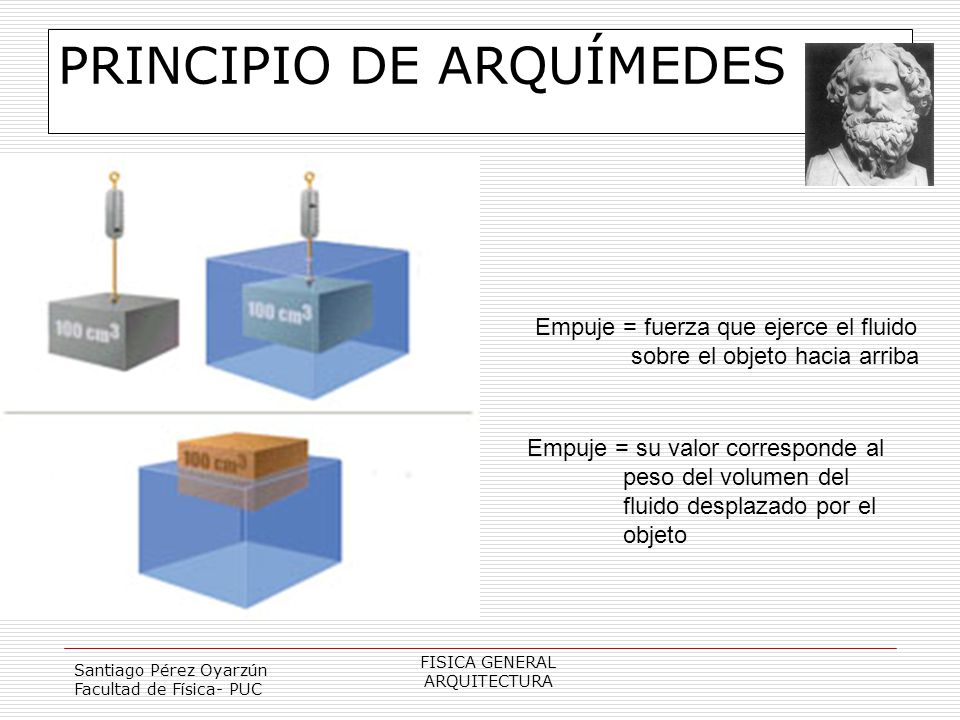

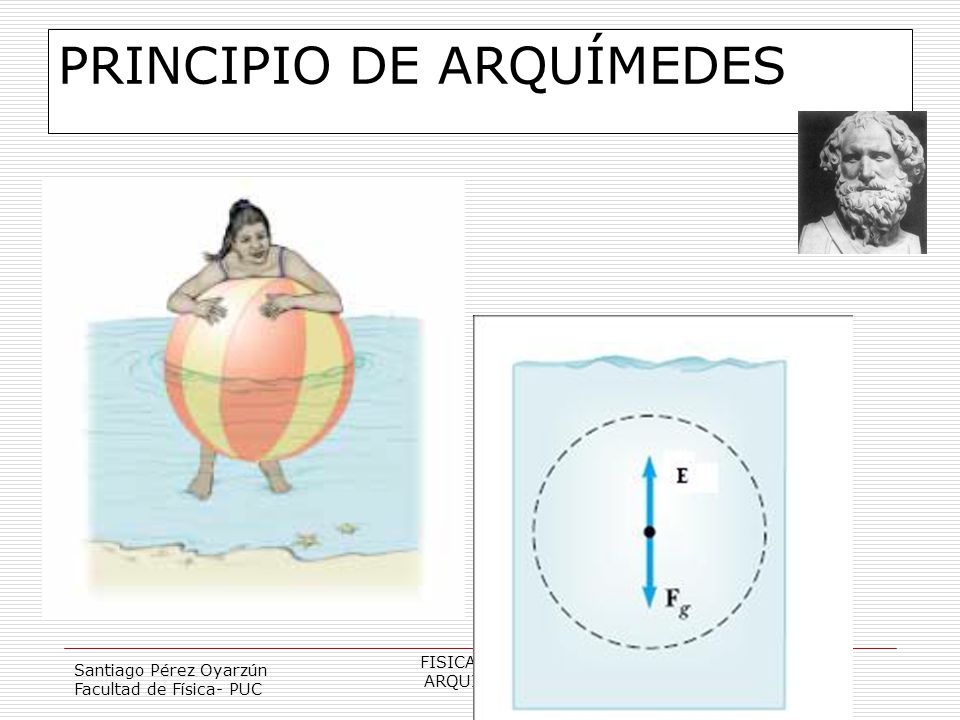

14 PRINCIPIO DE ARQUÍMEDES
FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

15 PRINCIPIO DE ARQUÍMEDES
Empuje = fuerza que ejerce el fluido sobre el objeto hacia arriba Empuje = su valor corresponde al peso del volumen del fluido desplazado por el objeto FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

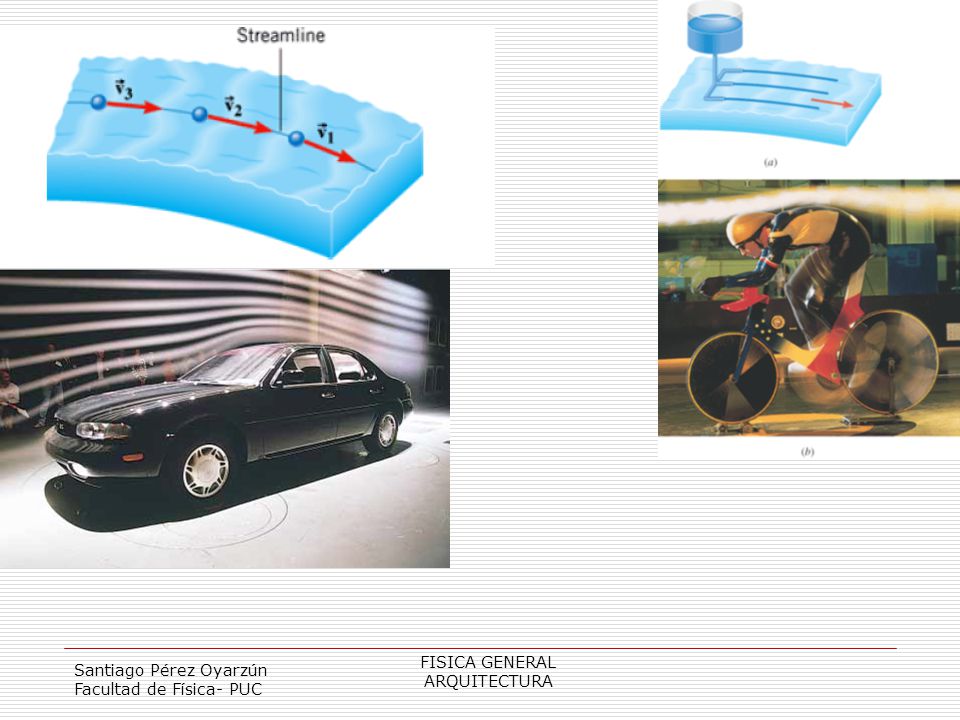

16 FLUIDOS EN MOVIMIENTO LAMINAR FISICA GENERAL Santiago Pérez Oyarzún
ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

17 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

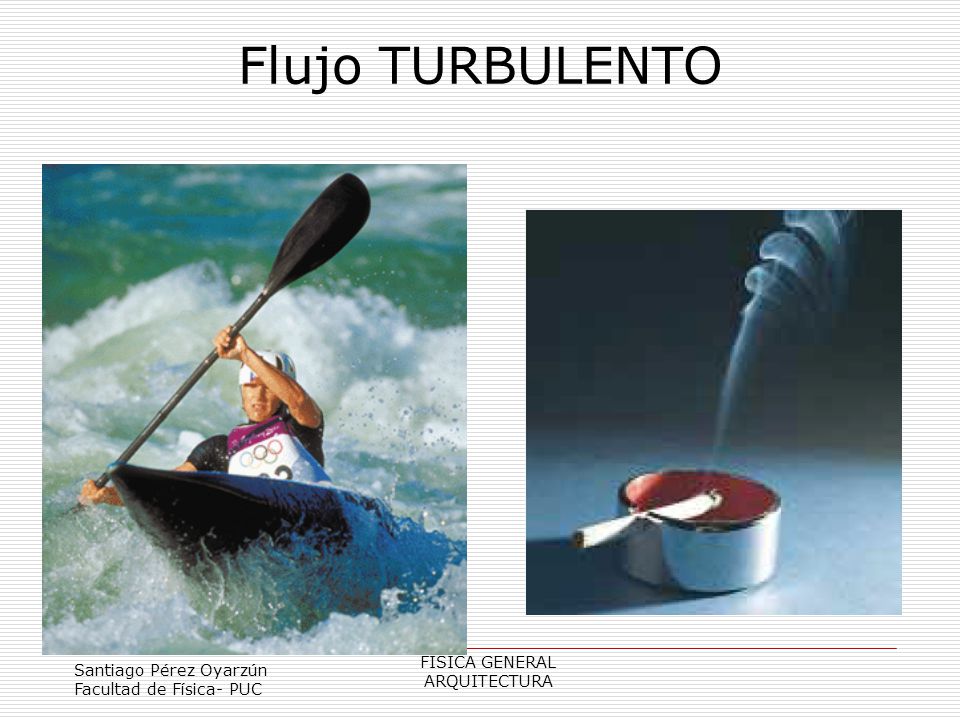

18 Flujo TURBULENTO FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

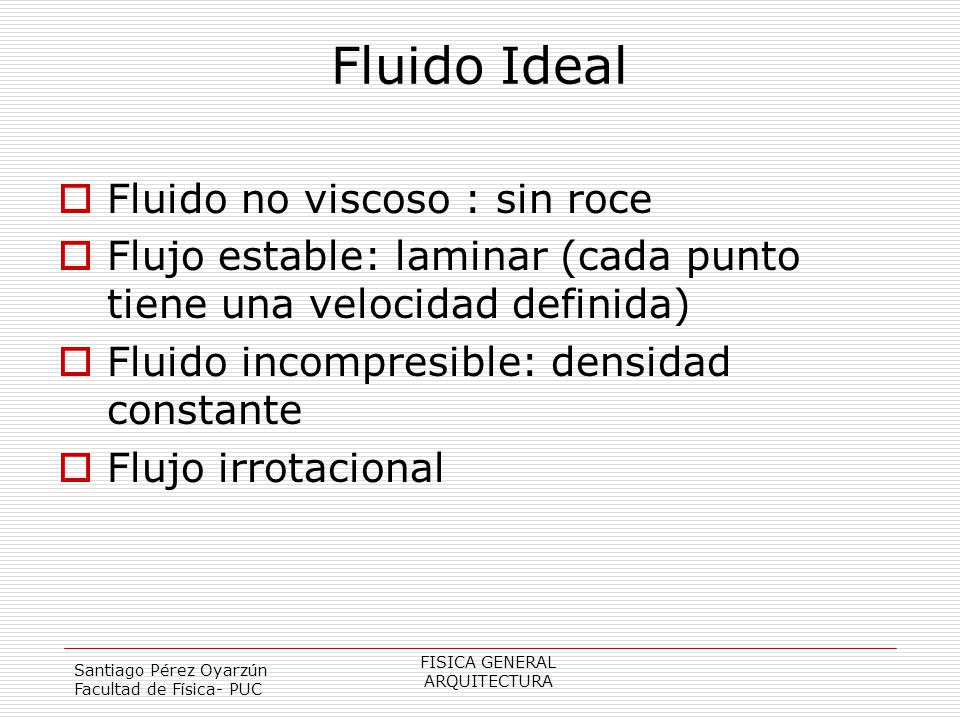

19 Fluido Ideal Fluido no viscoso : sin roce
Flujo estable: laminar (cada punto tiene una velocidad definida) Fluido incompresible: densidad constante Flujo irrotacional FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

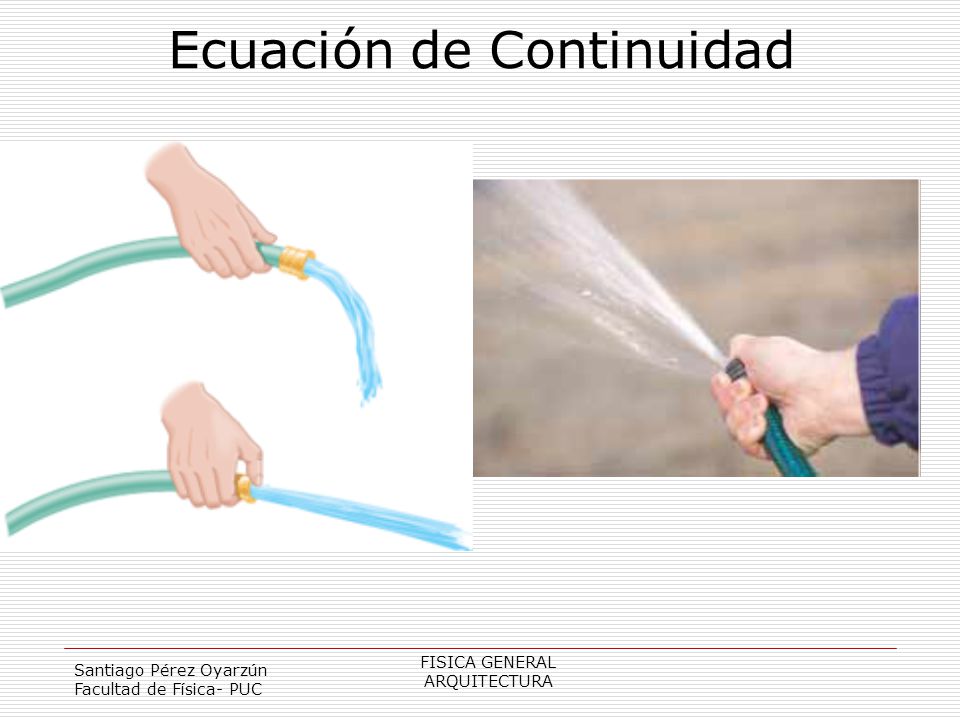

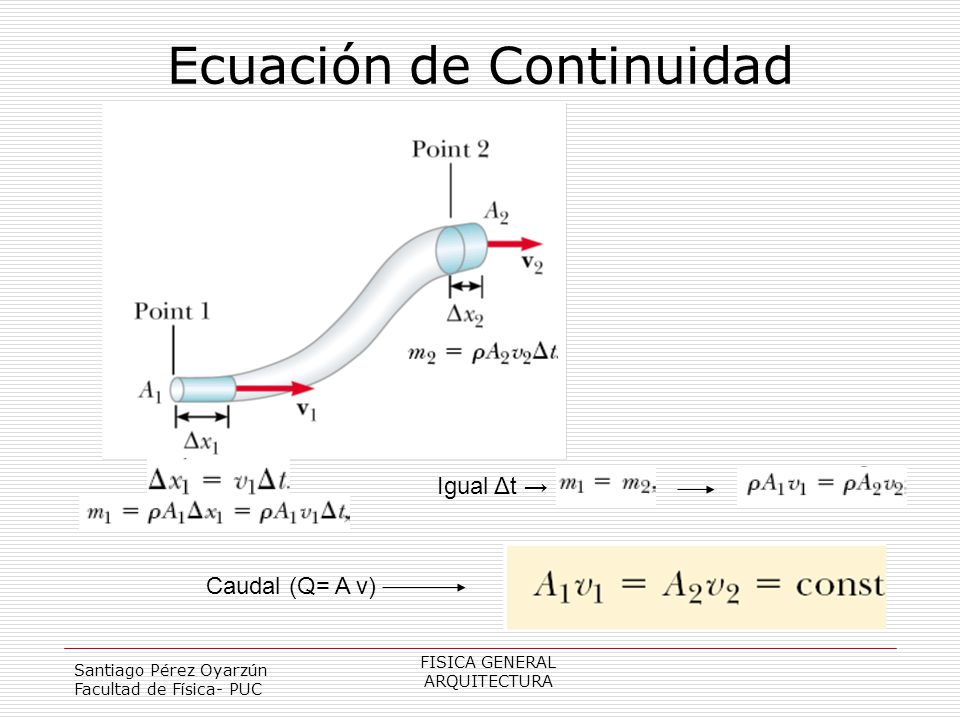

20 Ecuación de Continuidad
FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

21 Ecuación de Continuidad
Igual Δt → Caudal (Q= A v) FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

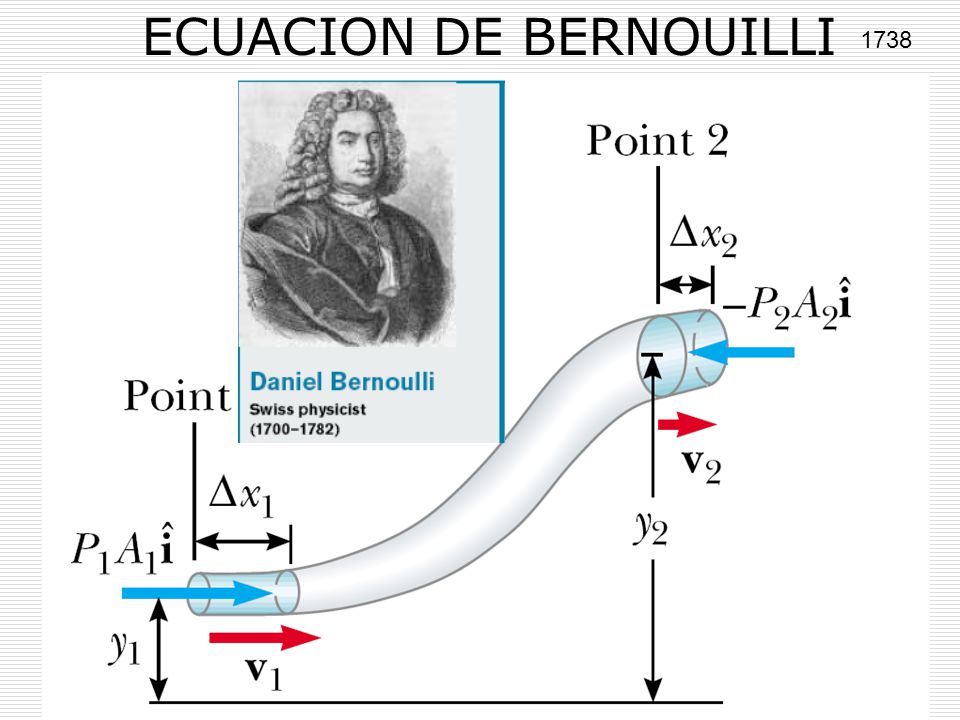

22 ECUACION DE BERNOUILLI
1738 FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

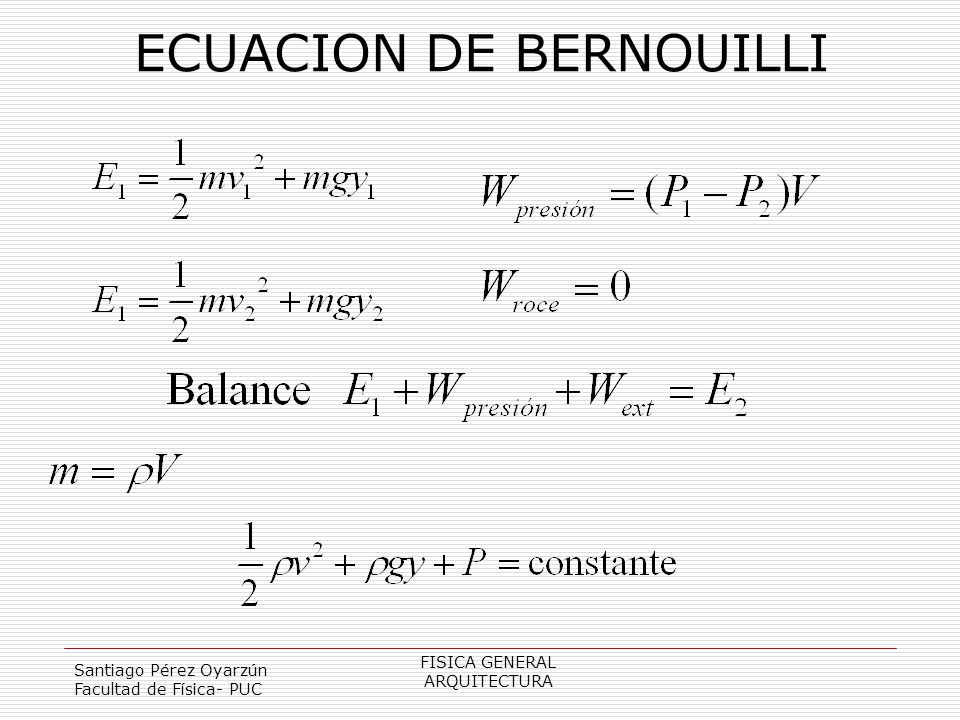

23 ECUACION DE BERNOUILLI
FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

24 EJEMPLOS FISICA GENERAL Santiago Pérez Oyarzún ARQUITECTURA
Facultad de Física- PUC

25 1. Una cañería con un radio de interior de 6
1. Una cañería con un radio de interior de 6.5 mm está conectado a una cabeza de ducha que cuenta con 12 hoyos. La velocidad del agua en la cañería es de 1.2 m / s. (a) Calcule el caudal en la cañería (b) Calcule con qué velocidad sale el agua de uno de los agujeros (radio efectivo de 0.4 mm) de la ducha. R: (a) 1.6 x 10-4 m3/s. (b) 26.4 m/s. FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

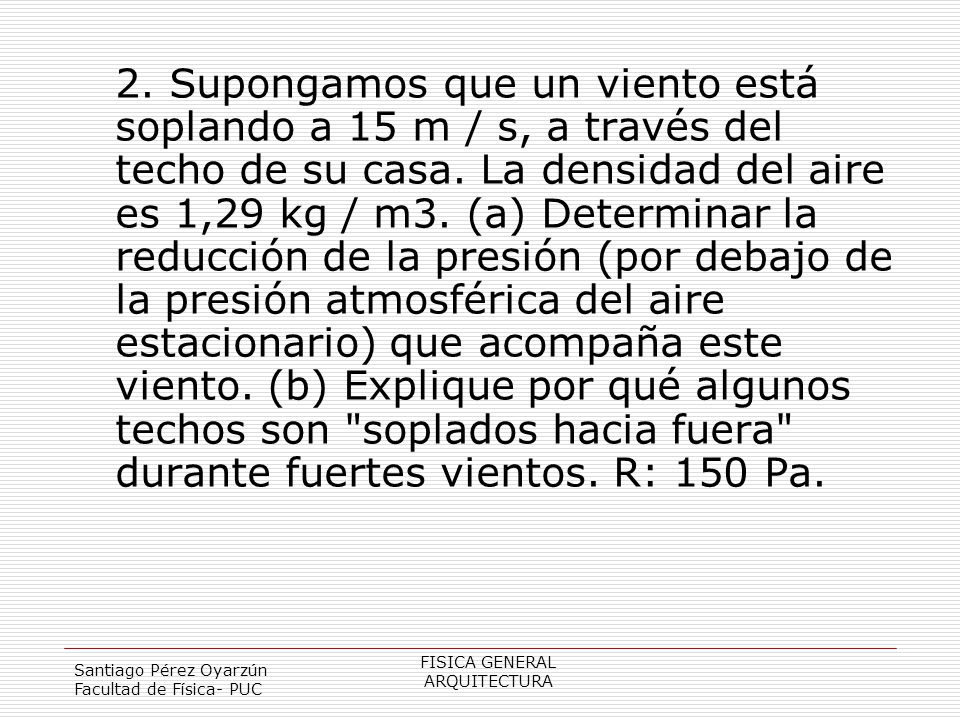

26 2. Supongamos que un viento está soplando a 15 m / s, a través del techo de su casa. La densidad del aire es 1,29 kg / m3. (a) Determinar la reducción de la presión (por debajo de la presión atmosférica del aire estacionario) que acompaña este viento. (b) Explique por qué algunos techos son "soplados hacia fuera" durante fuertes vientos. R: 150 Pa. FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC

27 3. Un medidor de Venturi es un dispositivo que se utiliza para medir la velocidad de un fluido dentro de una tubería. El dibujo muestra un gas que circula a una velocidad v2 a través de una sección horizontal de la tubería cuya sección transversal es de 0.07 m2. El gas tiene una densidad de 1.3 kg/m3. El medidor de Venturi tiene una de sección de A1 = 0.05 m2 y se ha introducido en la cañería como se muestra en la figura. Encuentre (a) v2, la velocidad del gas en la tubería mayor original y (b) el caudal Q del gas. R: (a) 14 m/s (b) 0.98 m3/s. FISICA GENERAL ARQUITECTURA Santiago Pérez Oyarzún Facultad de Física- PUC
