1 SENSORES DE CAUDAL UNIVERSIDAD NACIONAL EXPERIMENTAL FRANCISCO DE MIRANDA AREA DE TECNOLOGIA COMPLEJO ACADEMICO EL SABINO ASIGNATURA: INSTRUMENTACION Y CONTROL DE PROCESOS INDUSTRIALES PROFESOR: ING. EUMAR LEAL

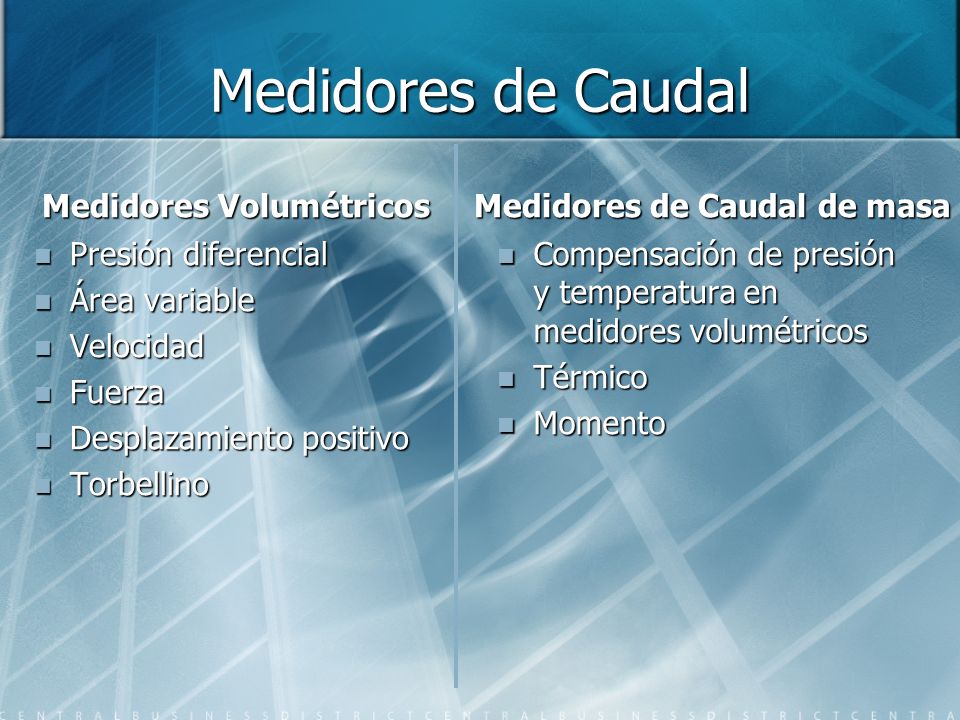

2 Medidores de Caudal Medidores Volumétricos Presión diferencial Área variable Velocidad Fuerza Desplazamiento positivo Torbellino Medidores de Caudal de masa Compensación de presión y temperatura en medidores volumétricos Térmico Momento

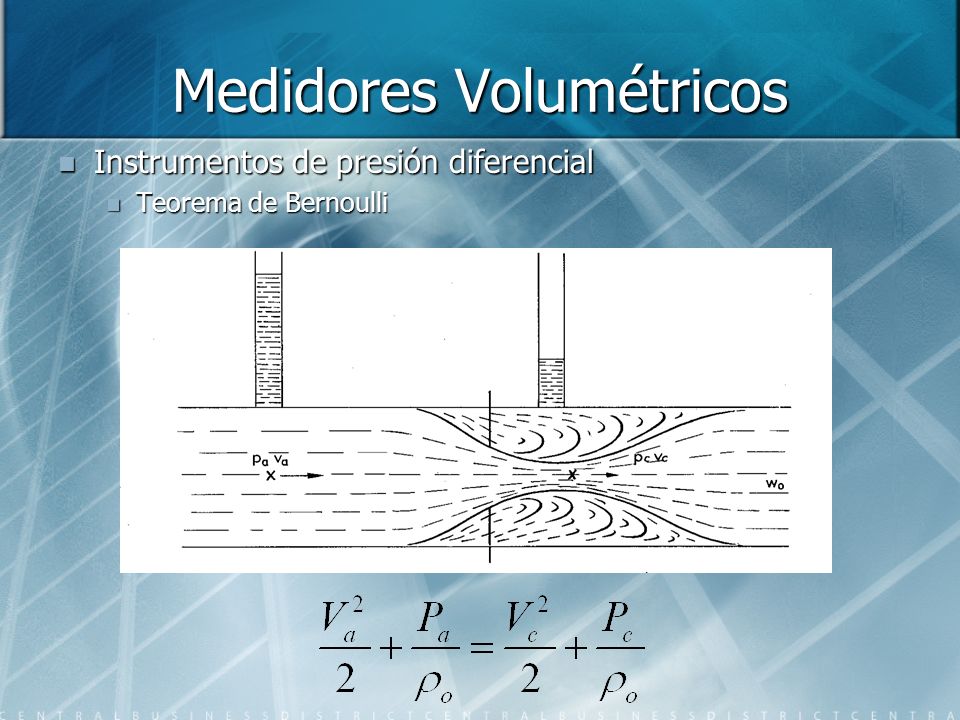

3 Medidores Volumétricos Instrumentos de presión diferencial Teorema de Bernoulli

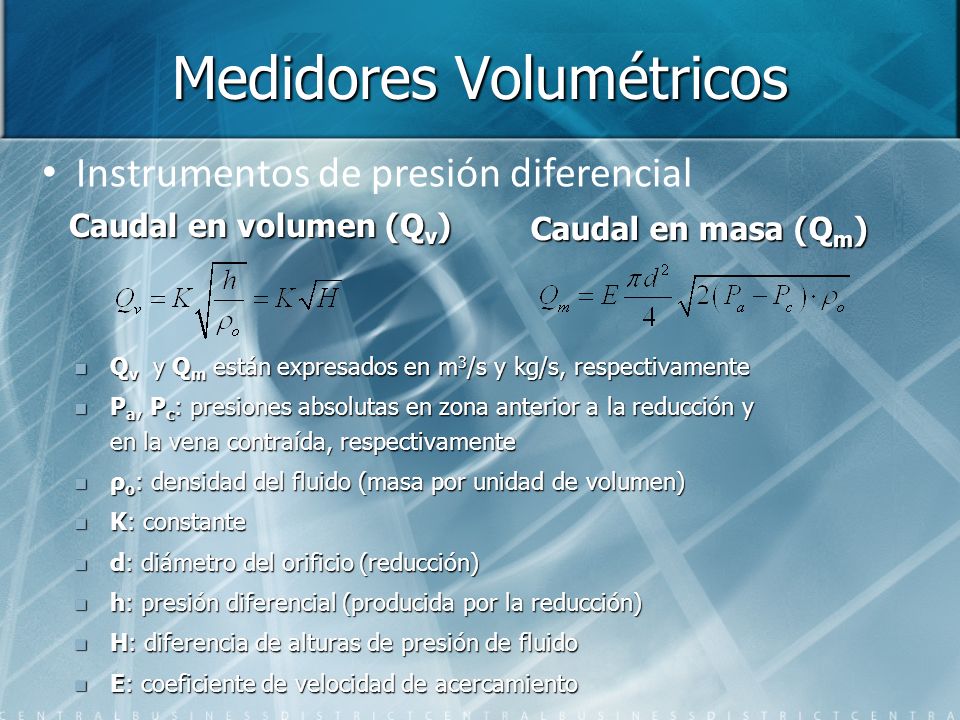

4 Medidores Volumétricos Caudal en volumen (Q v ) Q v y Q m están expresados en m 3 /s y kg/s, respectivamente P a, P c : presiones absolutas en zona anterior a la reducción y en la vena contraída, respectivamente ρ o : densidad del fluido (masa por unidad de volumen) K: constante d: diámetro del orificio (reducción) h: presión diferencial (producida por la reducción) H: diferencia de alturas de presión de fluido E: coeficiente de velocidad de acercamiento Caudal en masa (Q m ) Instrumentos de presión diferencial

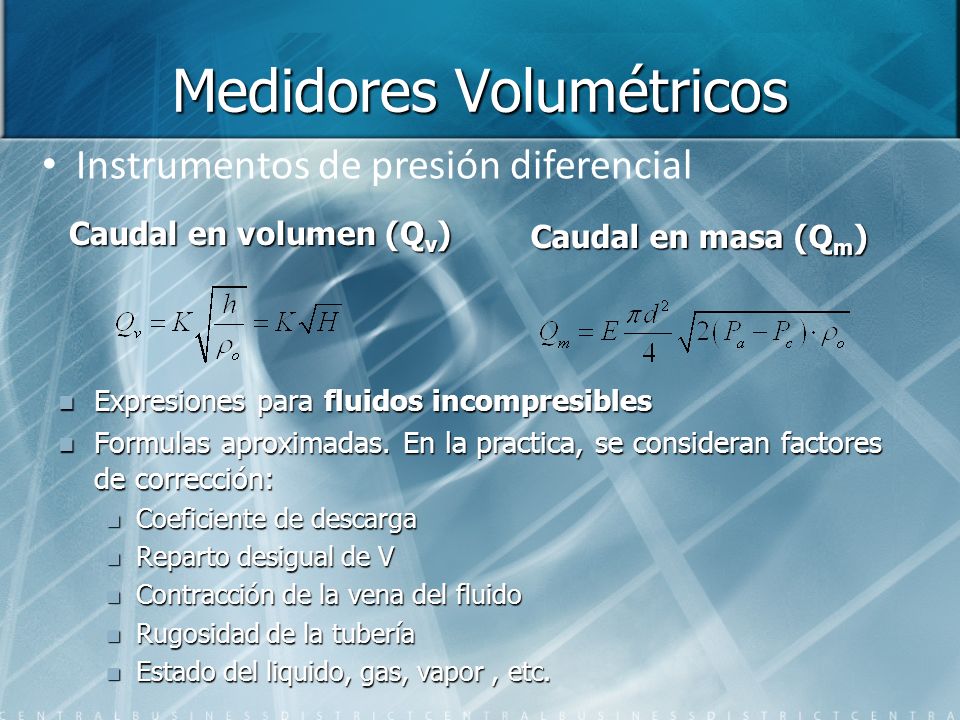

5 Medidores Volumétricos Caudal en volumen (Q v ) Expresiones para fluidos incompresibles Formulas aproximadas. En la practica, se consideran factores de corrección: Coeficiente de descarga Reparto desigual de V Contracción de la vena del fluido Rugosidad de la tubería Estado del liquido, gas, vapor, etc. Caudal en masa (Q m ) Instrumentos de presión diferencial

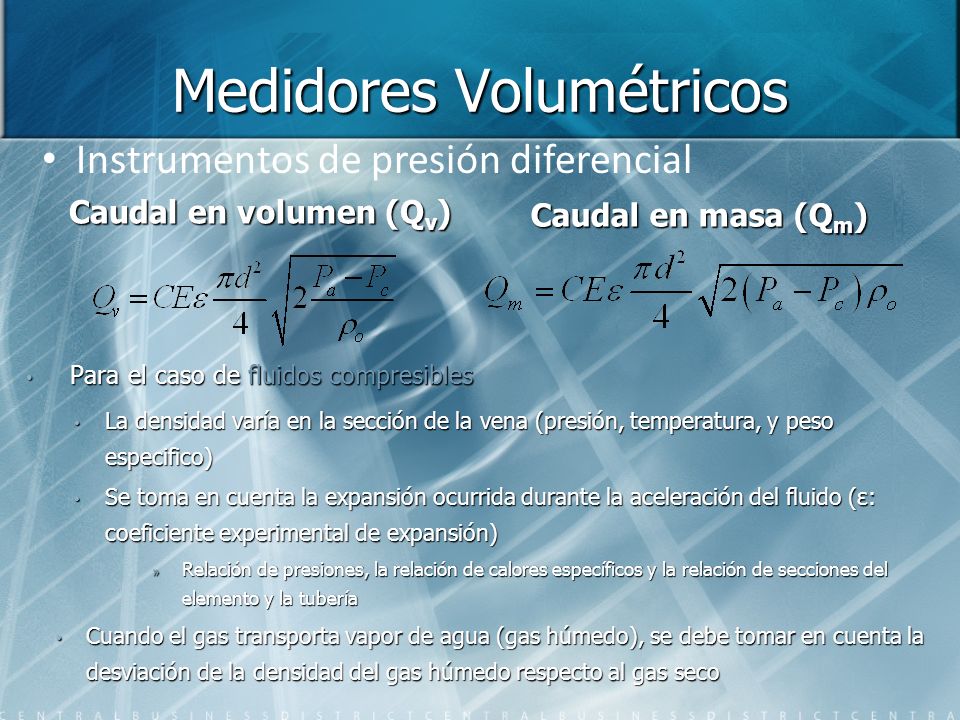

6 Medidores Volumétricos Para el caso de fluidos compresibles La densidad varía en la sección de la vena (presión, temperatura, y peso especifico) Se toma en cuenta la expansión ocurrida durante la aceleración del fluido (ε: coeficiente experimental de expansión) » Relación de presiones, la relación de calores específicos y la relación de secciones del elemento y la tubería Cuando el gas transporta vapor de agua (gas húmedo), se debe tomar en cuenta la desviación de la densidad del gas húmedo respecto al gas seco Caudal en volumen (Q v ) Caudal en masa (Q m ) Instrumentos de presión diferencial

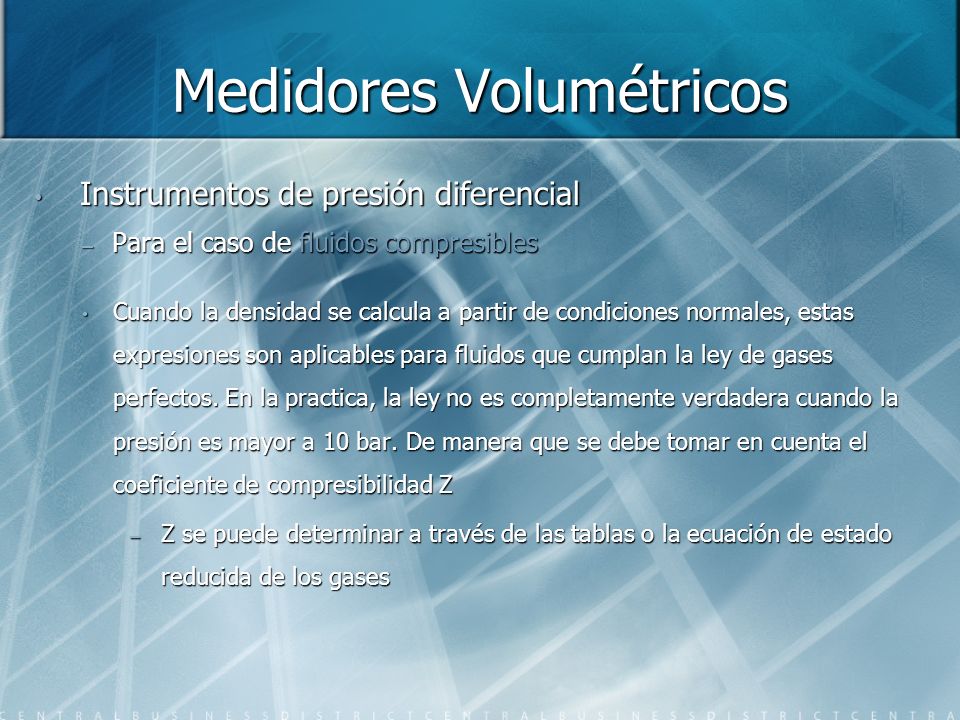

7 Medidores Volumétricos Instrumentos de presión diferencial – Para el caso de fluidos compresibles Cuando la densidad se calcula a partir de condiciones normales, estas expresiones son aplicables para fluidos que cumplan la ley de gases perfectos. En la practica, la ley no es completamente verdadera cuando la presión es mayor a 10 bar. De manera que se debe tomar en cuenta el coeficiente de compresibilidad Z – Z se puede determinar a través de las tablas o la ecuación de estado reducida de los gases

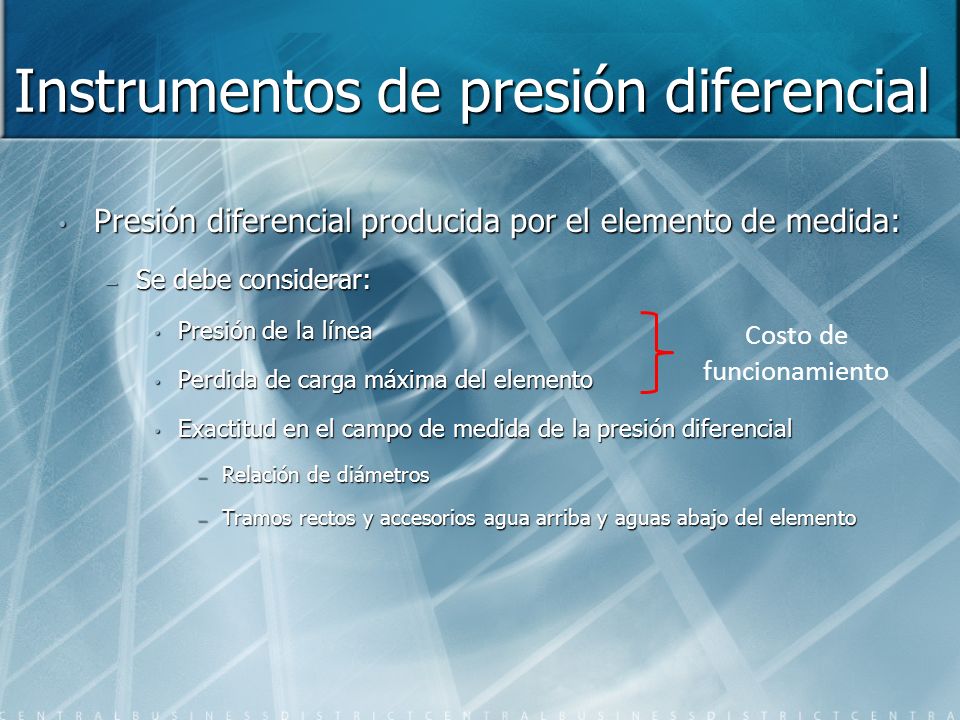

8 Instrumentos de presión diferencial Presión diferencial producida por el elemento de medida: – Se debe considerar: Presión de la línea Perdida de carga máxima del elemento Exactitud en el campo de medida de la presión diferencial – Relación de diámetros – Tramos rectos y accesorios agua arriba y aguas abajo del elemento Costo de funcionamiento

9

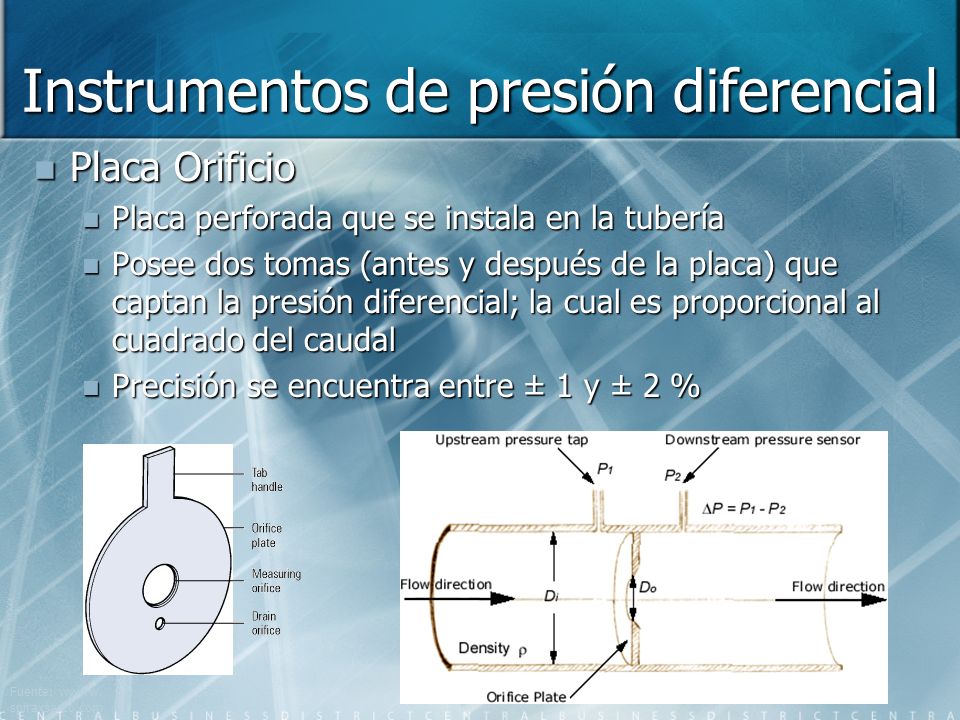

10 Instrumentos de presión diferencial Placa Orificio Placa perforada que se instala en la tubería Posee dos tomas (antes y después de la placa) que captan la presión diferencial; la cual es proporcional al cuadrado del caudal Precisión se encuentra entre ± 1 y ± 2 % Fuente: wwww. spiraxsarco.com

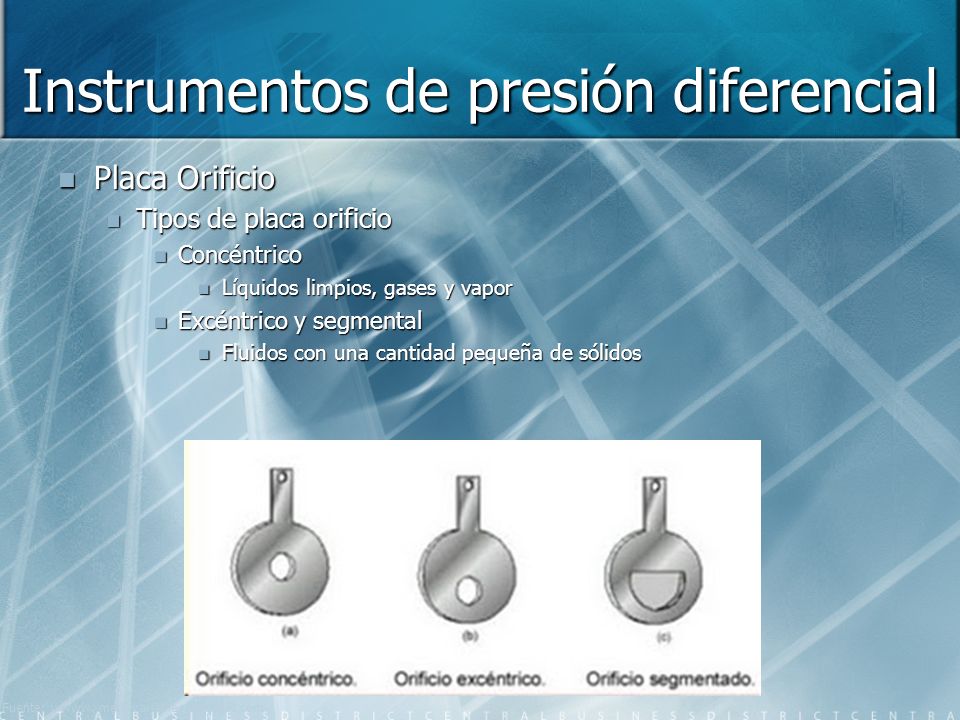

11 Instrumentos de presión diferencial Placa Orificio Tipos de placa orificio Concéntrico Líquidos limpios, gases y vapor Excéntrico y segmental Fluidos con una cantidad pequeña de sólidos Fuente: wwww. medirvariables.blogspot.com

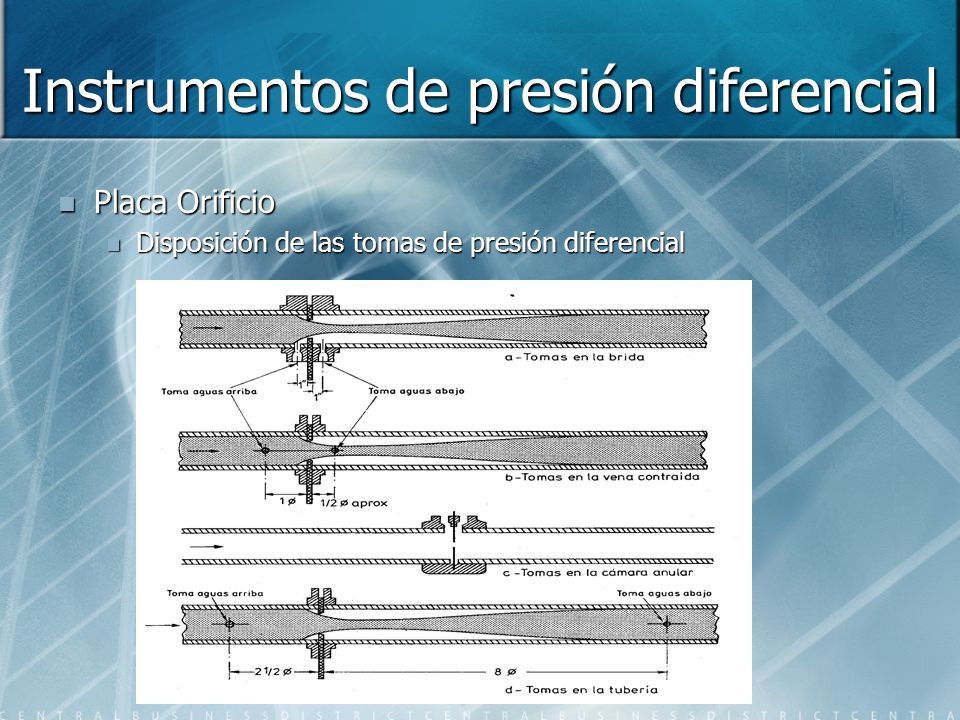

12 Instrumentos de presión diferencial Placa Orificio Disposición de las tomas de presión diferencial

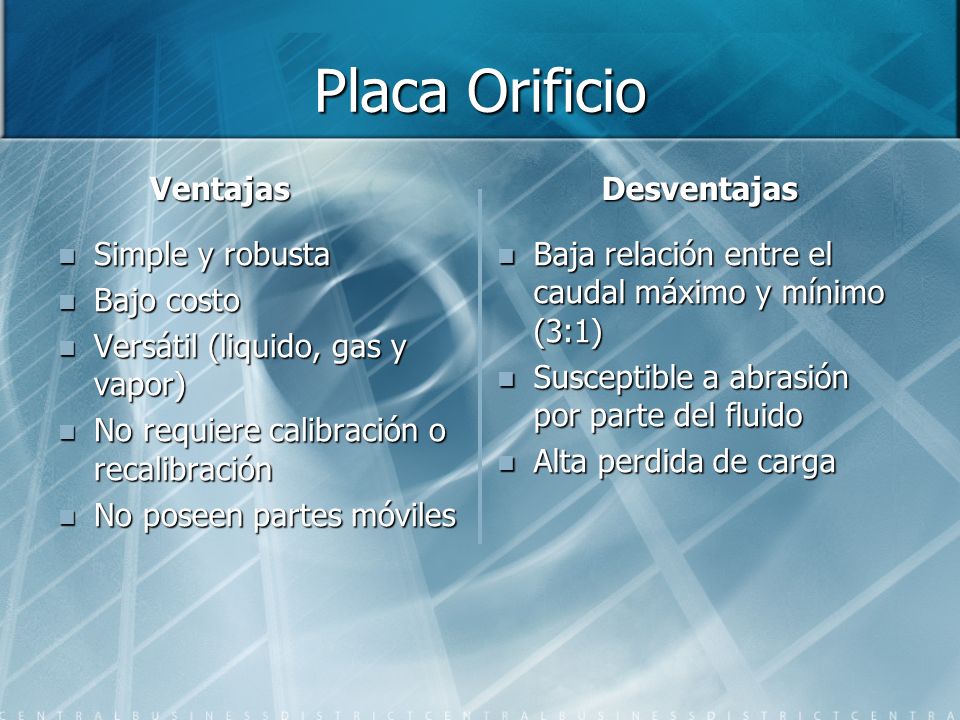

13 Placa Orificio Ventajas Simple y robusta Bajo costo Versátil (liquido, gas y vapor) No requiere calibración o recalibración No poseen partes móviles Desventajas Baja relación entre el caudal máximo y mínimo (3:1) Susceptible a abrasión por parte del fluido Alta perdida de carga

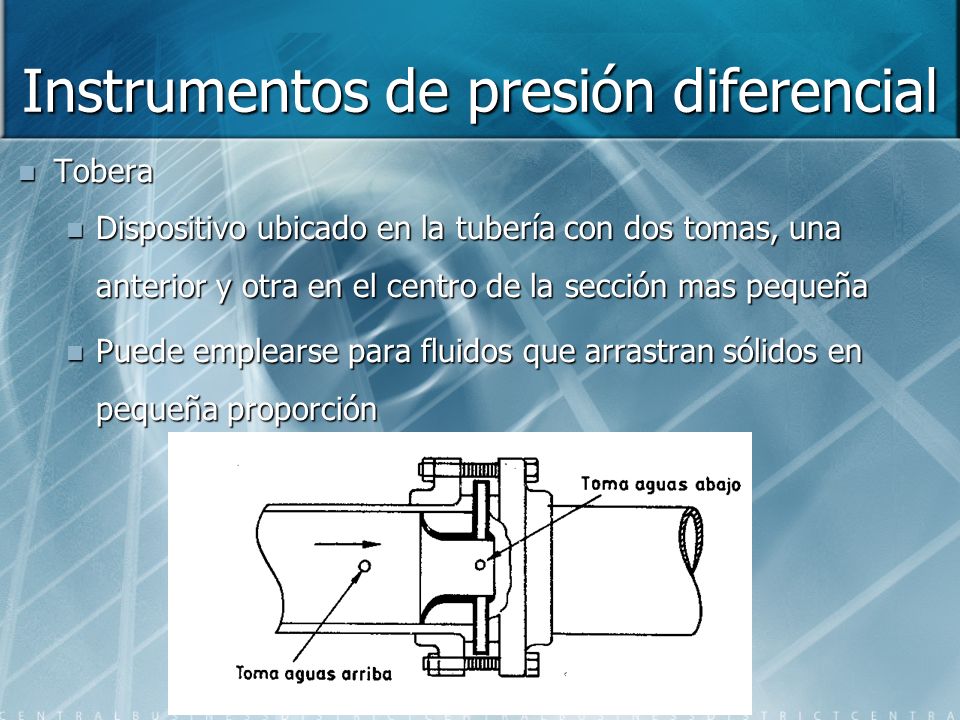

14 Instrumentos de presión diferencial Tobera Dispositivo ubicado en la tubería con dos tomas, una anterior y otra en el centro de la sección mas pequeña Puede emplearse para fluidos que arrastran sólidos en pequeña proporción

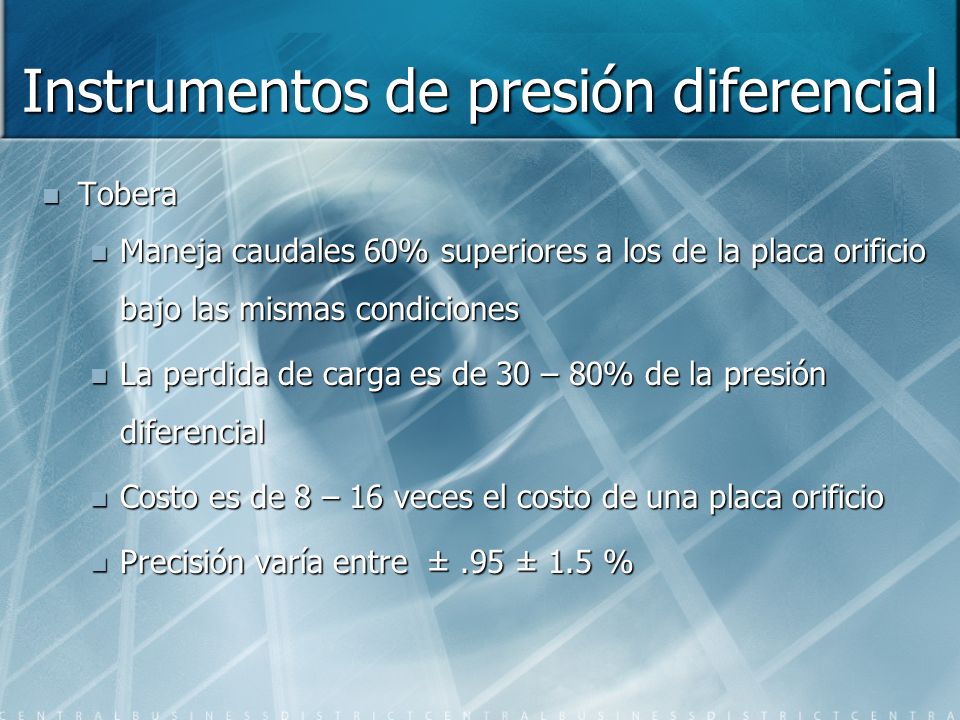

15 Instrumentos de presión diferencial Tobera Maneja caudales 60% superiores a los de la placa orificio bajo las mismas condiciones La perdida de carga es de 30 – 80% de la presión diferencial Costo es de 8 – 16 veces el costo de una placa orificio Precisión varía entre ±.95 ± 1.5 %

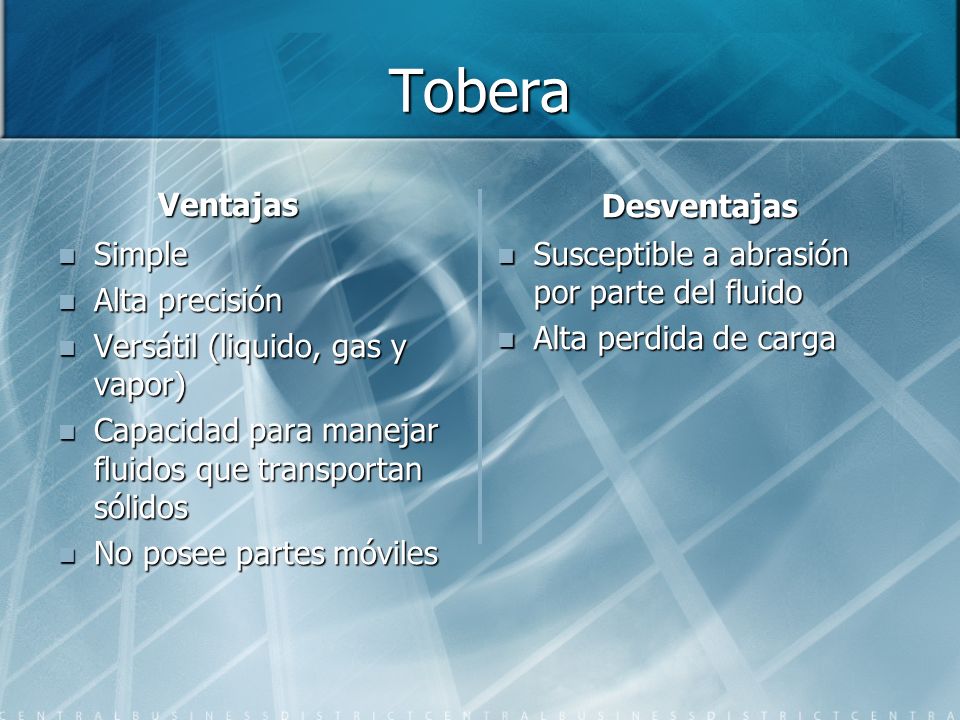

16 Tobera Ventajas Simple Alta precisión Versátil (liquido, gas y vapor) Capacidad para manejar fluidos que transportan sólidos No posee partes móviles Desventajas Susceptible a abrasión por parte del fluido Alta perdida de carga

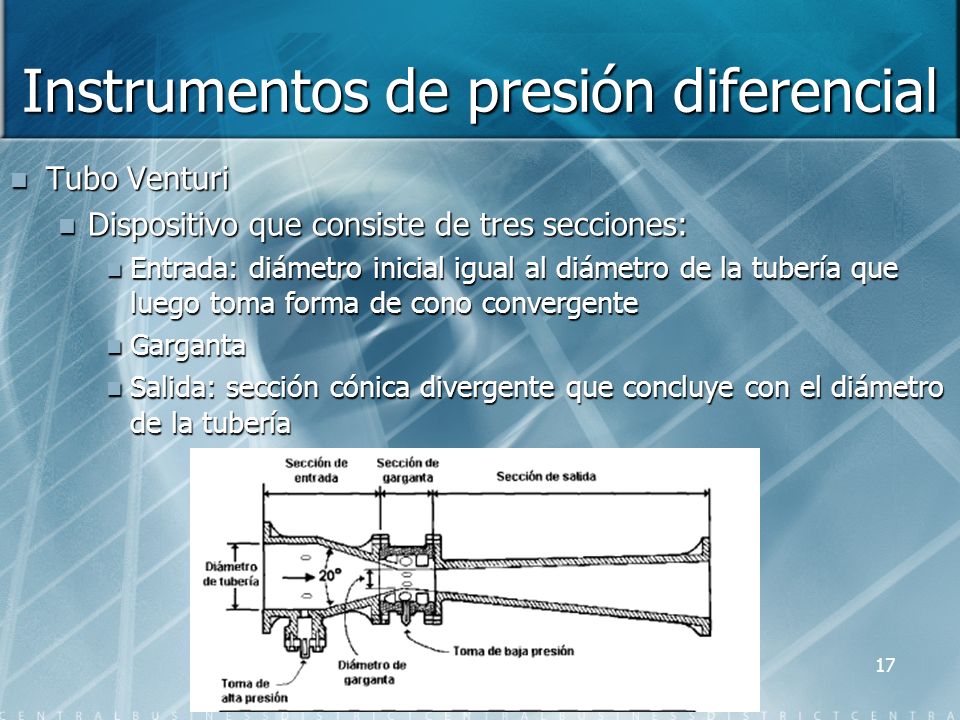

17 Instrumentos de presión diferencial Tubo Venturi Dispositivo que consiste de tres secciones: Entrada: diámetro inicial igual al diámetro de la tubería que luego toma forma de cono convergente Garganta Salida: sección cónica divergente que concluye con el diámetro de la tubería 17

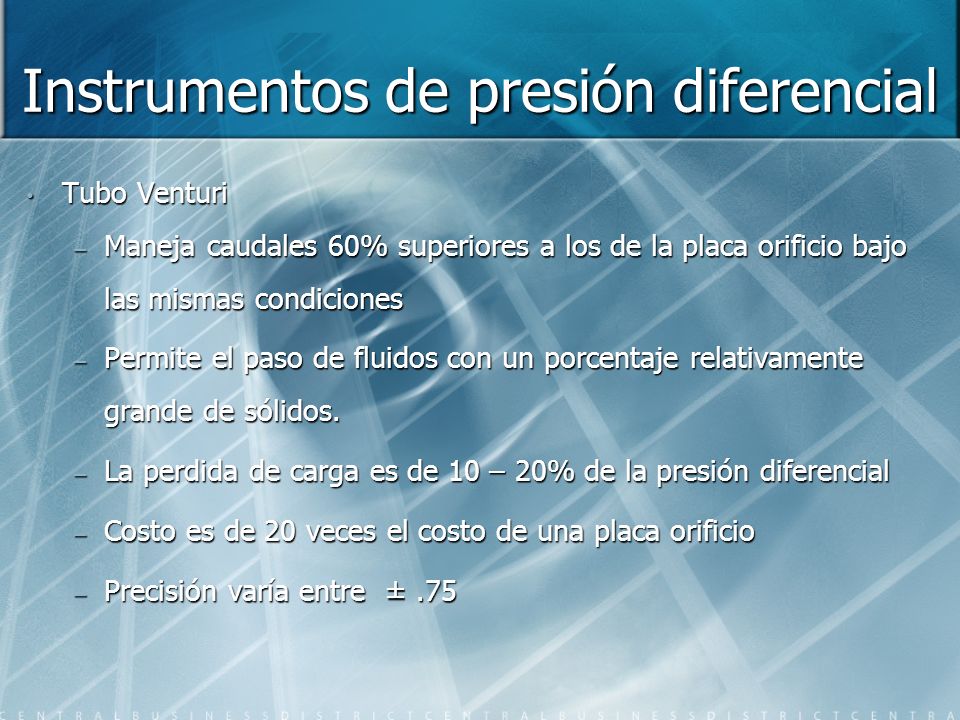

18 Instrumentos de presión diferencial Tubo Venturi – Maneja caudales 60% superiores a los de la placa orificio bajo las mismas condiciones – Permite el paso de fluidos con un porcentaje relativamente grande de sólidos. – La perdida de carga es de 10 – 20% de la presión diferencial – Costo es de 20 veces el costo de una placa orificio – Precisión varía entre ±.75

19 Tubo Venturi Ventajas Baja perdida de carga Alta precisión Versátil (liquido, gas y vapor) Capacidad para manejar fluidos que transportan sólidos No posee partes móviles Desventajas Alto costo Efectividad puede verse afectada por sólidos abrasivos 19

20 Instrumentos de presión diferencial Procedimiento (ISO ) para cálculo de orificios, toberas y tubos Venturi 1. Determinación de flujo volumétrico Q v y másico Q m 2. Determinación del diámetro D de la tubería 3. Cálculo del número de Reynolds R e 4. Estimación del valor β (d/D) 5. Cálculo del factor de expansión ε 6. Cálculo del coeficiente de carga C 7. Nuevo cálculo del valor β (d/D) 8. Determinación del orificio d

21 Instrumentos de presión diferencial Tubo Pitot Dispositivo que mide la presión dinámica (diferencia entre la presión total y la presión estática); la cual es proporcional al cuadrado de la velocidad Fuente: wwww..engineeringtoolbox.com

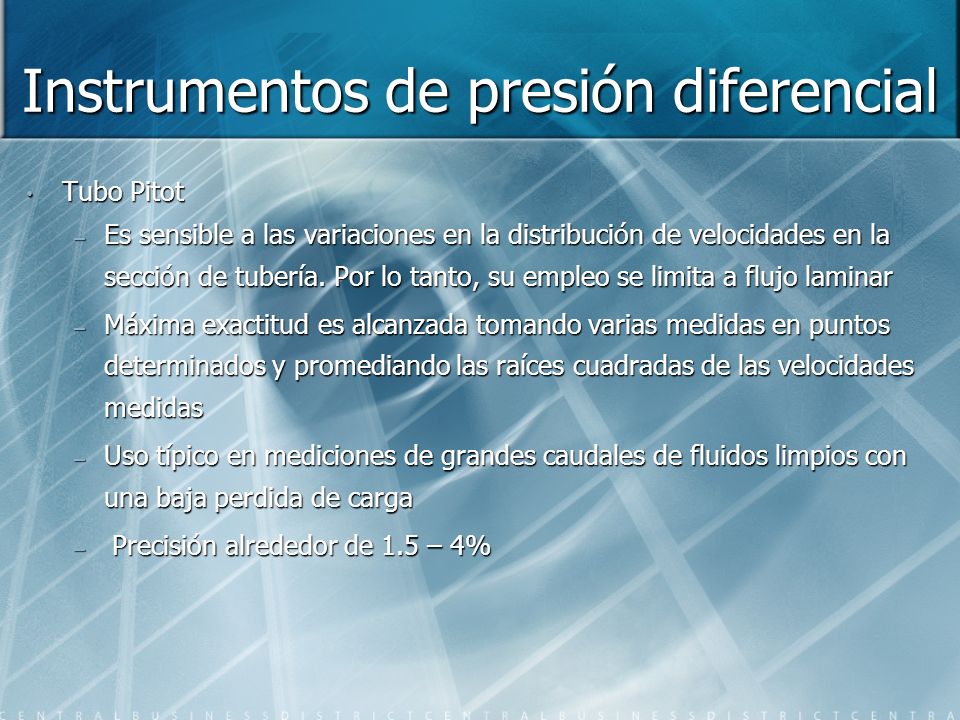

22 Instrumentos de presión diferencial Tubo Pitot – Es sensible a las variaciones en la distribución de velocidades en la sección de tubería. Por lo tanto, su empleo se limita a flujo laminar – Máxima exactitud es alcanzada tomando varias medidas en puntos determinados y promediando las raíces cuadradas de las velocidades medidas – Uso típico en mediciones de grandes caudales de fluidos limpios con una baja perdida de carga – Precisión alrededor de 1.5 – 4%

23 Tubo Pitot Ventajas Bajo costo Simple Baja perdida de carga Versátil (liquido, gas y vapor) Desventajas Baja precisión Limitado a fluidos limpios en régimen laminar

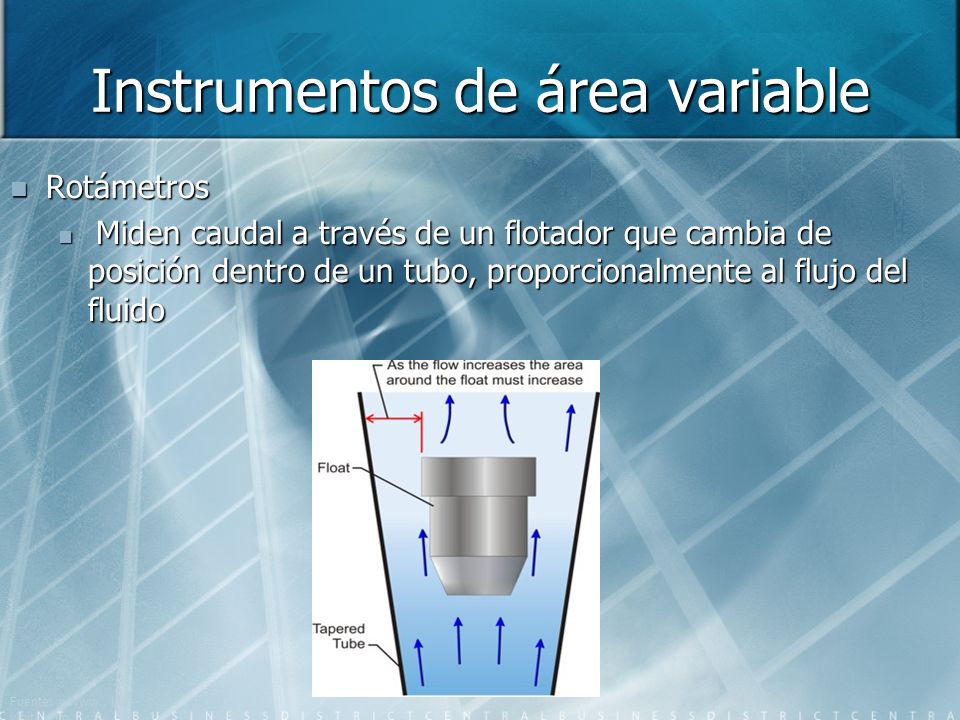

24 Instrumentos de área variable Rotámetros Miden caudal a través de un flotador que cambia de posición dentro de un tubo, proporcionalmente al flujo del fluido Fuente: wwww.. blue- white.com

25 Instrumentos de área variable Perfiles de construcción de los flotadores – Esféricos Bajos caudales y poca precisión. Gran influencia de la viscosidad del fluido – Cilíndricos con borde plano Caudales medios y elevados Influencia media de la viscosidad del fluido – Cilíndricos con borde saliente y de cara inclinada a contraflujo Poca influencia de la viscosidad del fluido Puede compararse con una tobera – Cilíndricos con bordes salientes a contraflujo Mínima influencia de la viscosidad del fluido Puede compararse con una placa orificio

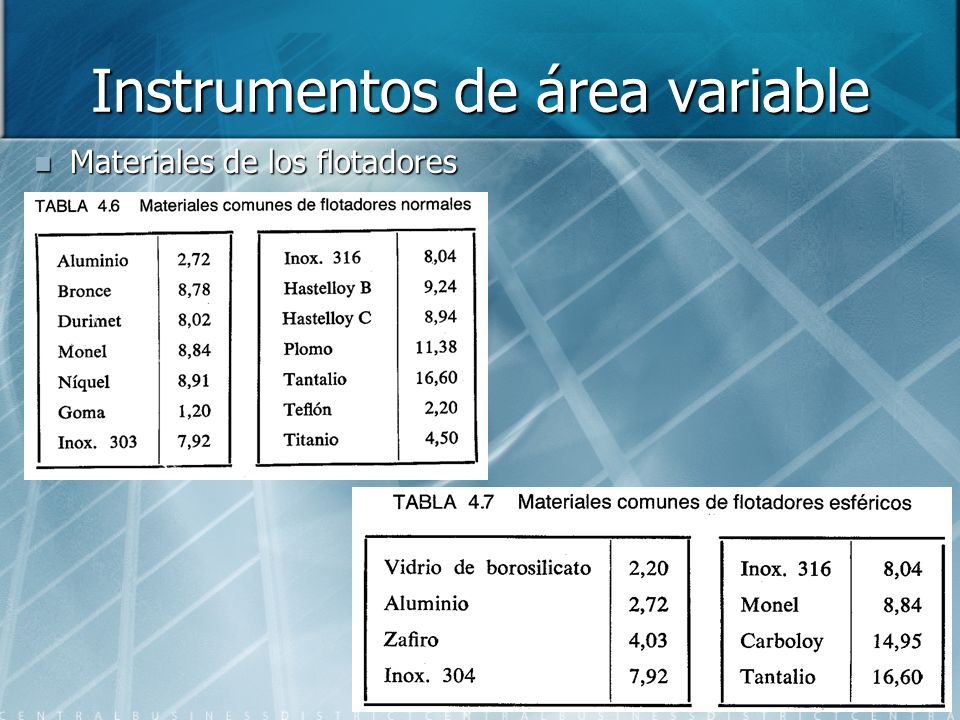

26 Instrumentos de área variable Materiales de los flotadores 26

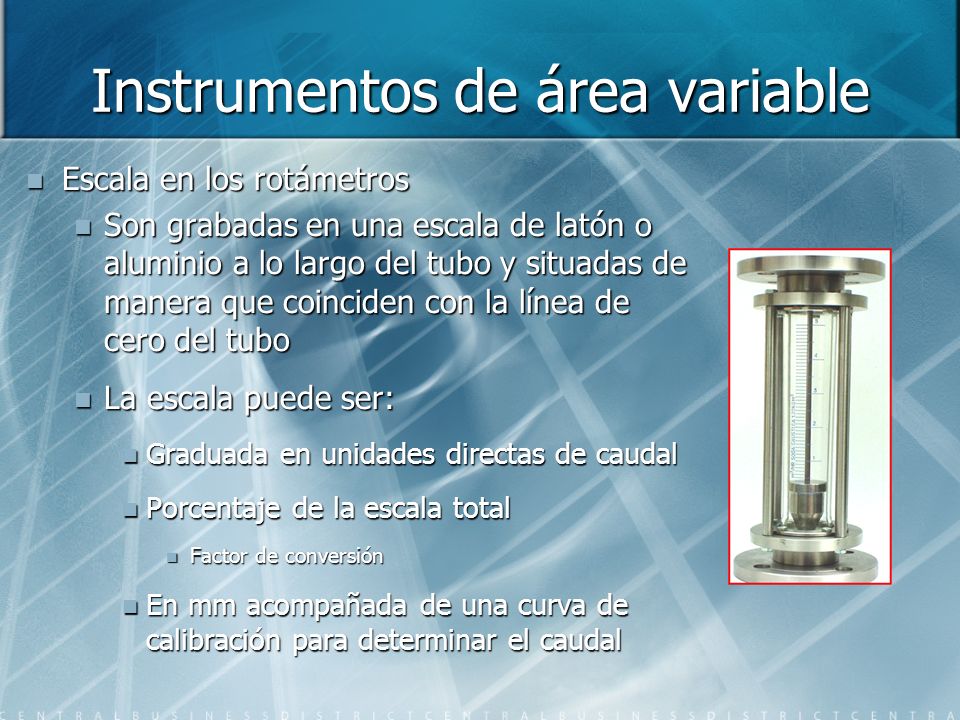

27 Instrumentos de área variable Escala en los rotámetros Son grabadas en una escala de latón o aluminio a lo largo del tubo y situadas de manera que coinciden con la línea de cero del tubo La escala puede ser: Graduada en unidades directas de caudal Porcentaje de la escala total Factor de conversión En mm acompañada de una curva de calibración para determinar el caudal

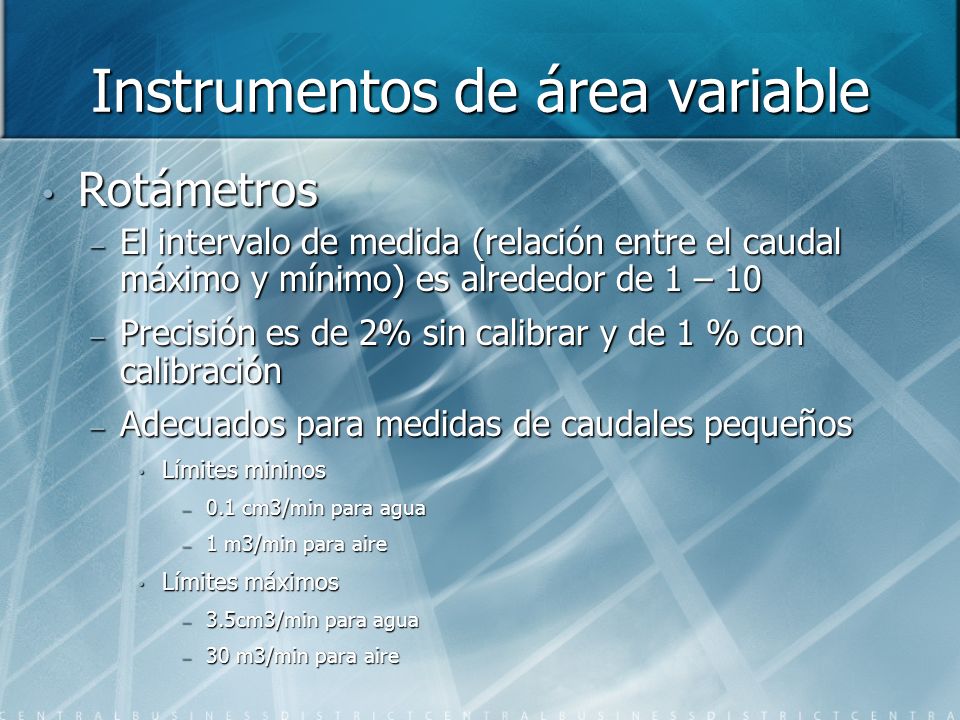

28 Instrumentos de área variable Rotámetros – El intervalo de medida (relación entre el caudal máximo y mínimo) es alrededor de 1 – 10 – Precisión es de 2% sin calibrar y de 1 % con calibración – Adecuados para medidas de caudales pequeños Límites mininos – 0.1 cm3/min para agua – 1 m3/min para aire Límites máximos – 3.5cm3/min para agua – 30 m3/min para aire

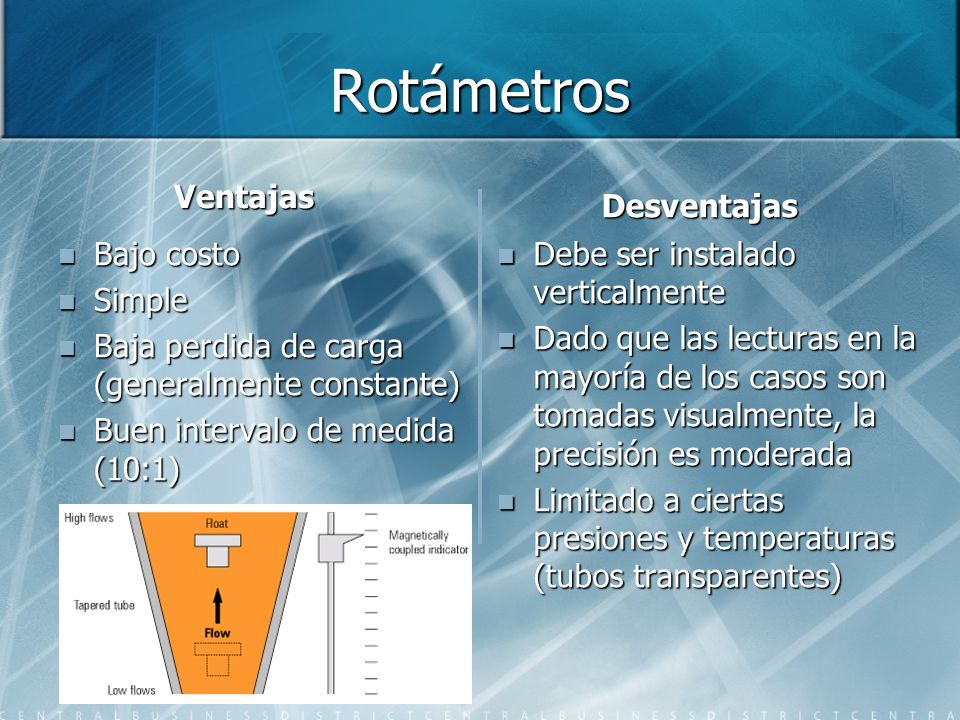

29 Rotámetros Ventajas Bajo costo Simple Baja perdida de carga (generalmente constante) Buen intervalo de medida (10:1) Desventajas Debe ser instalado verticalmente Dado que las lecturas en la mayoría de los casos son tomadas visualmente, la precisión es moderada Limitado a ciertas presiones y temperaturas (tubos transparentes)

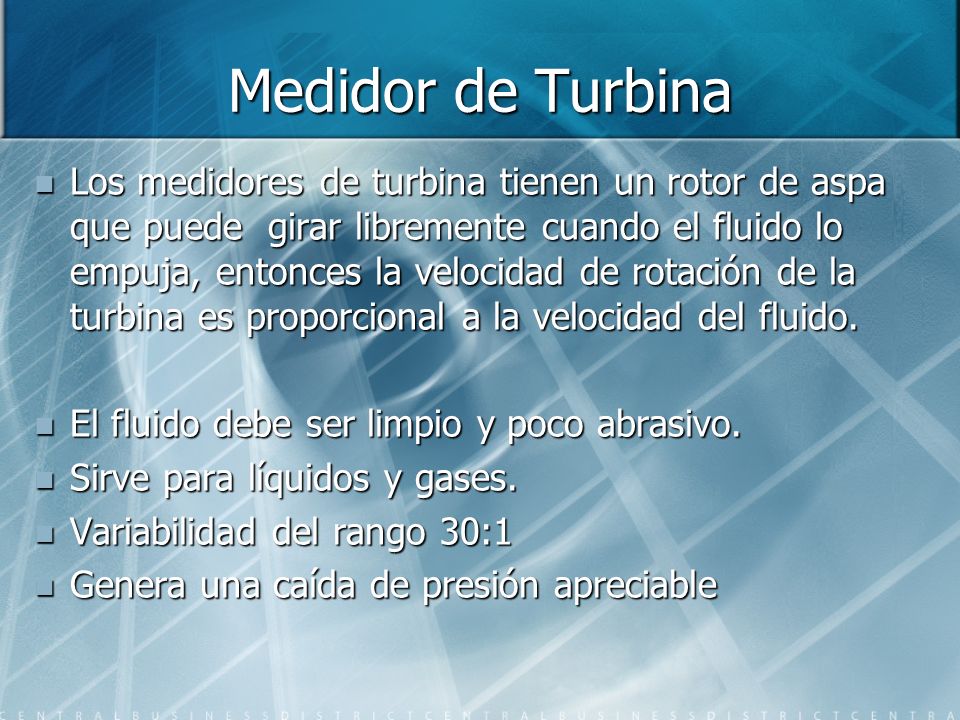

30 Medidor de Turbina Los medidores de turbina tienen un rotor de aspa que puede girar libremente cuando el fluido lo empuja, entonces la velocidad de rotación de la turbina es proporcional a la velocidad del fluido. El fluido debe ser limpio y poco abrasivo. Sirve para líquidos y gases. Variabilidad del rango 30:1 Genera una caída de presión apreciable

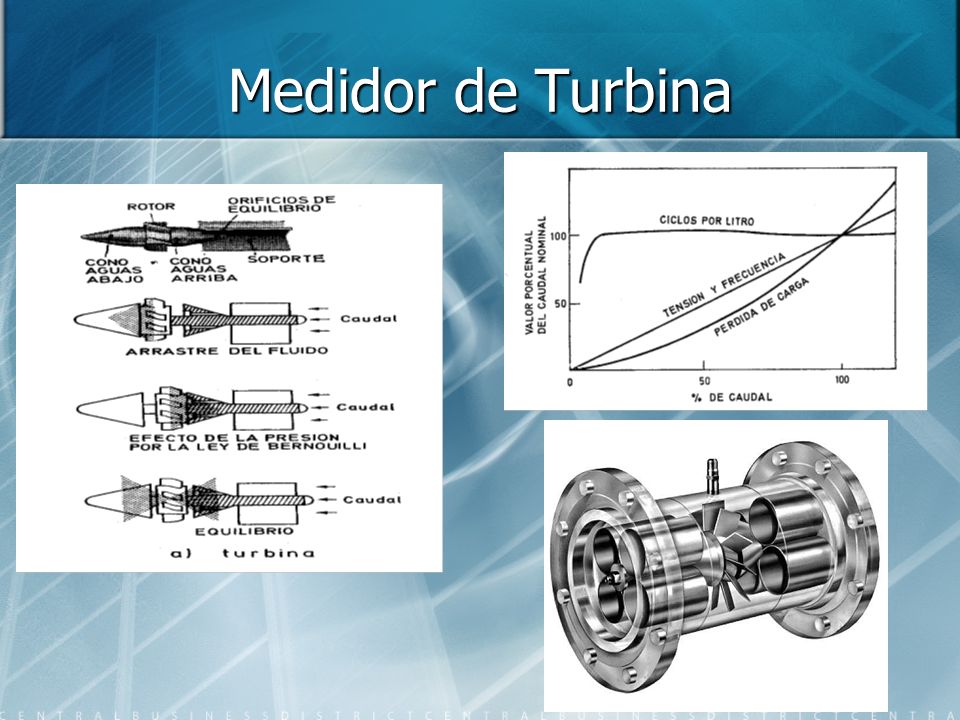

31 Medidor de Turbina

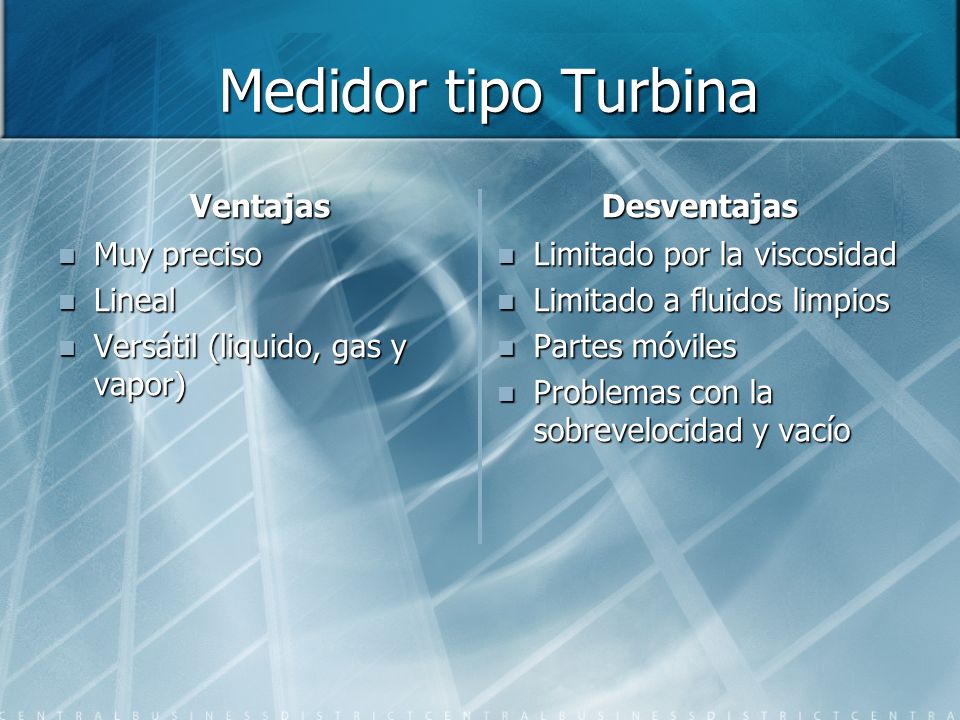

32 Medidor tipo Turbina Medidor tipo Turbina Ventajas Muy preciso Lineal Versátil (liquido, gas y vapor) Desventajas Limitado por la viscosidad Limitado a fluidos limpios Partes móviles Problemas con la sobrevelocidad y vacío

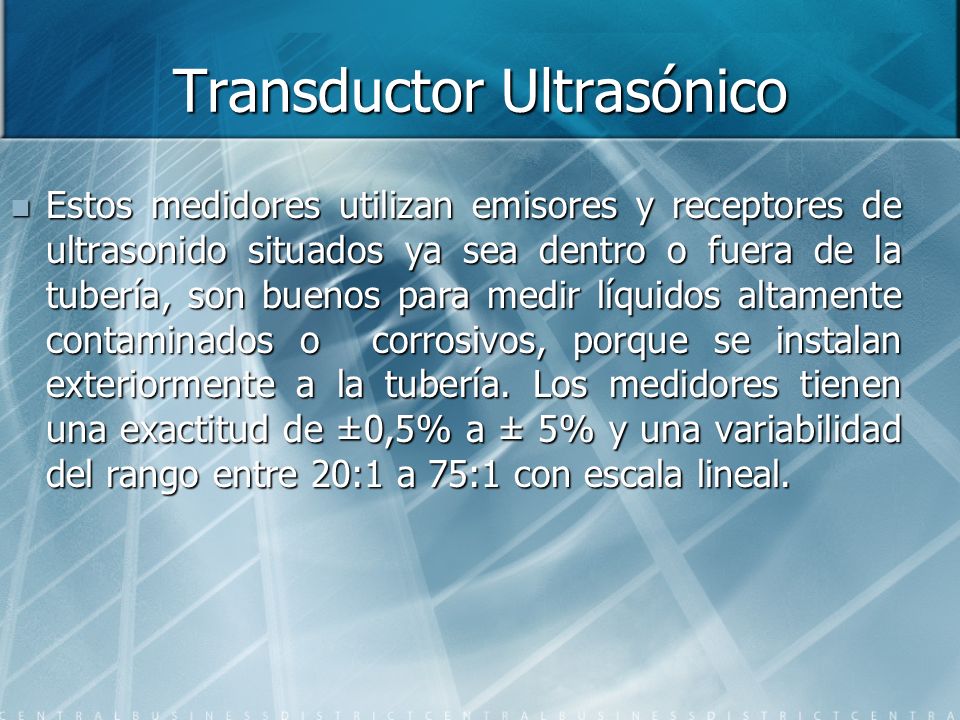

33 Transductor Ultrasónico Estos medidores utilizan emisores y receptores de ultrasonido situados ya sea dentro o fuera de la tubería, son buenos para medir líquidos altamente contaminados o corrosivos, porque se instalan exteriormente a la tubería. Los medidores tienen una exactitud de ±0,5% a ± 5% y una variabilidad del rango entre 20:1 a 75:1 con escala lineal.

34 Transductor Ultrasónico I.- Medidor de ultrasonido por diferencia de tiempos. II.- Medidor de ultrasonido por desviación del Haz de sonido. III.- Medidor de ultrasonido por efecto Doppler.

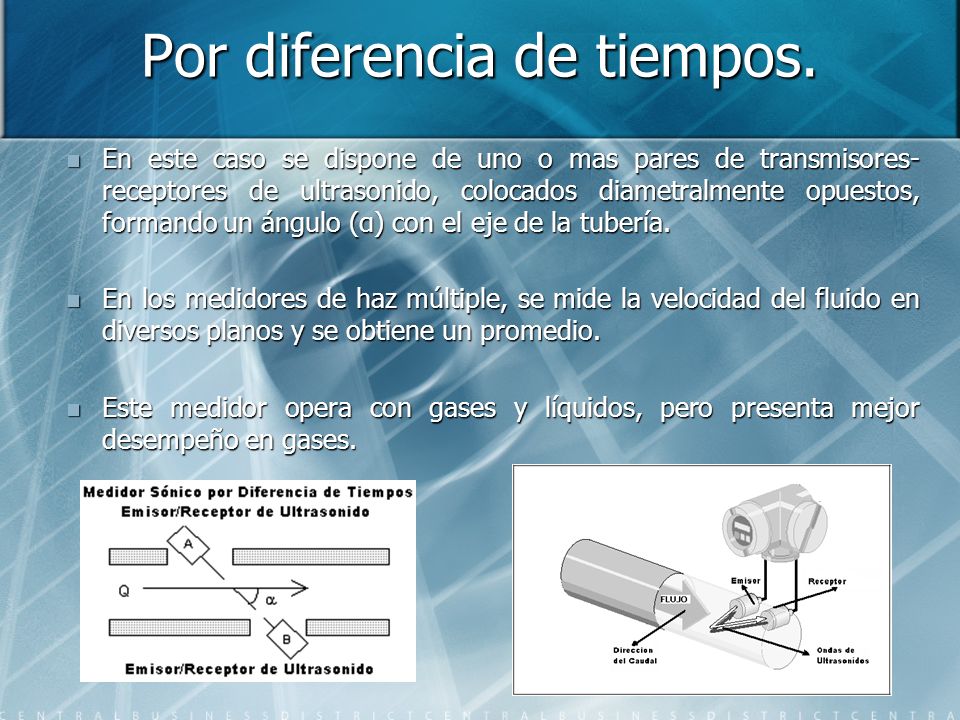

35 Por diferencia de tiempos. En este caso se dispone de uno o mas pares de transmisores- receptores de ultrasonido, colocados diametralmente opuestos, formando un ángulo (α) con el eje de la tubería. En los medidores de haz múltiple, se mide la velocidad del fluido en diversos planos y se obtiene un promedio. Este medidor opera con gases y líquidos, pero presenta mejor desempeño en gases.

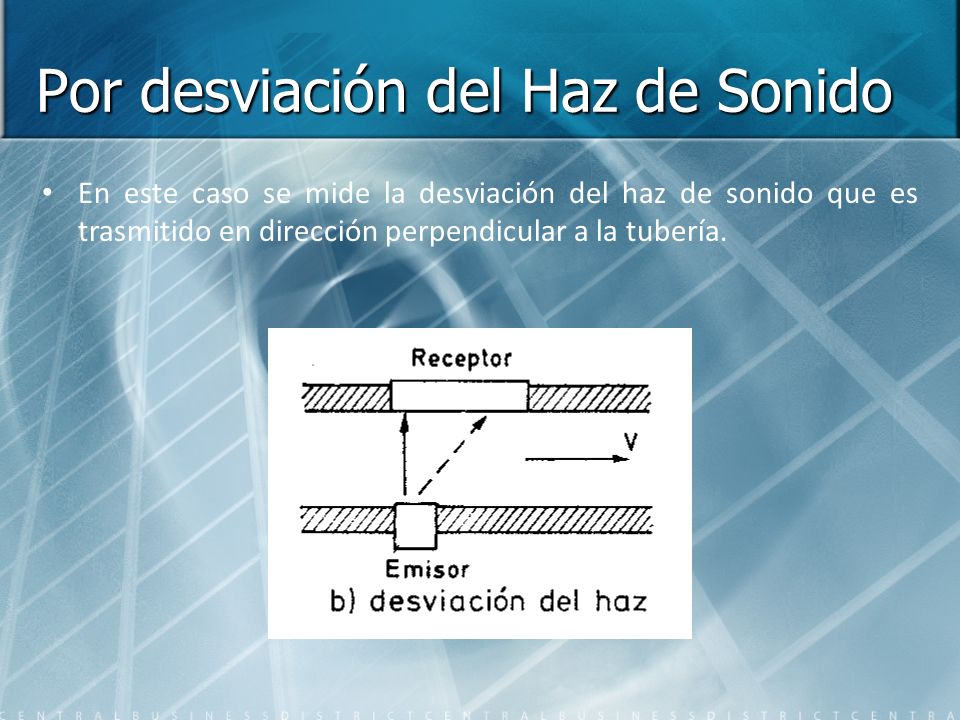

36 Por desviación del Haz de Sonido En este caso se mide la desviación del haz de sonido que es trasmitido en dirección perpendicular a la tubería.

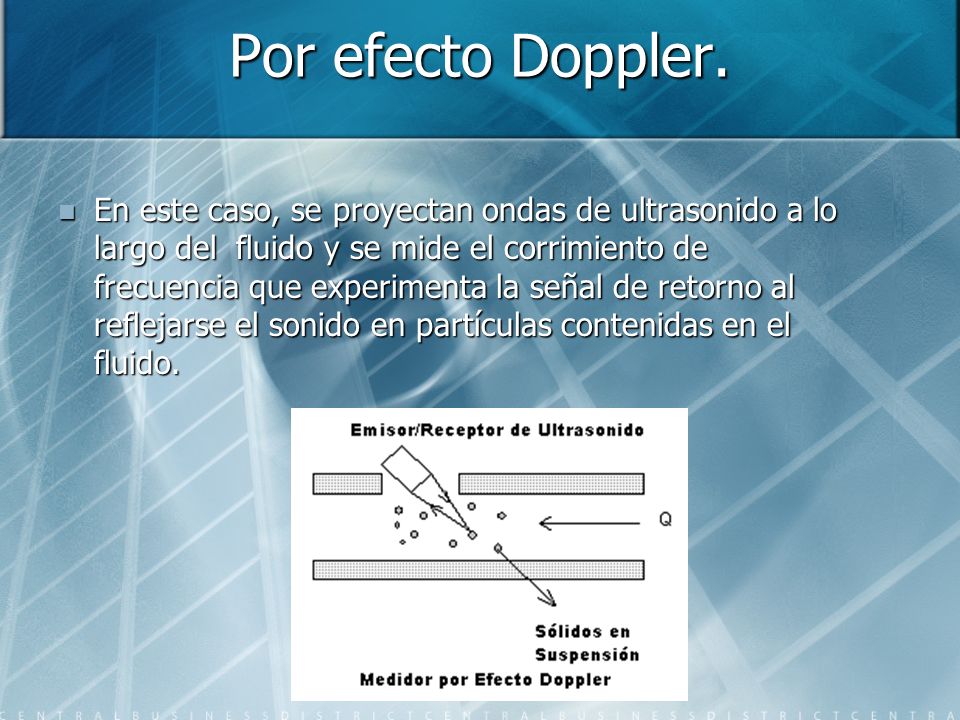

37 Por efecto Doppler. En este caso, se proyectan ondas de ultrasonido a lo largo del fluido y se mide el corrimiento de frecuencia que experimenta la señal de retorno al reflejarse el sonido en partículas contenidas en el fluido.

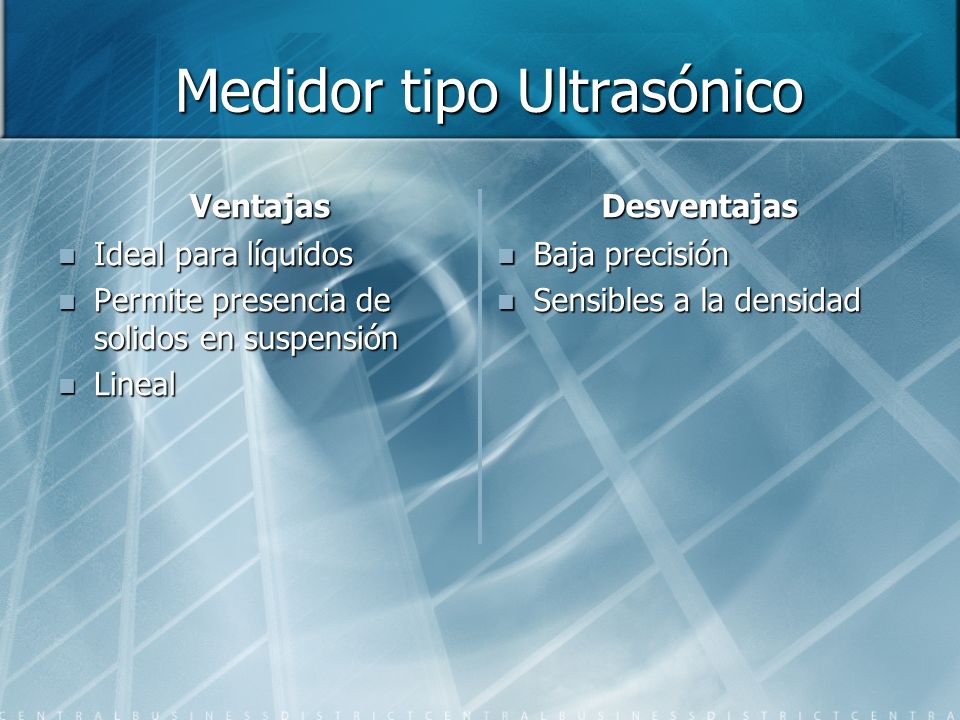

38 Medidor tipo Ultrasónico Medidor tipo Ultrasónico Ventajas Ideal para líquidos Permite presencia de solidos en suspensión Lineal Desventajas Baja precisión Sensibles a la densidad

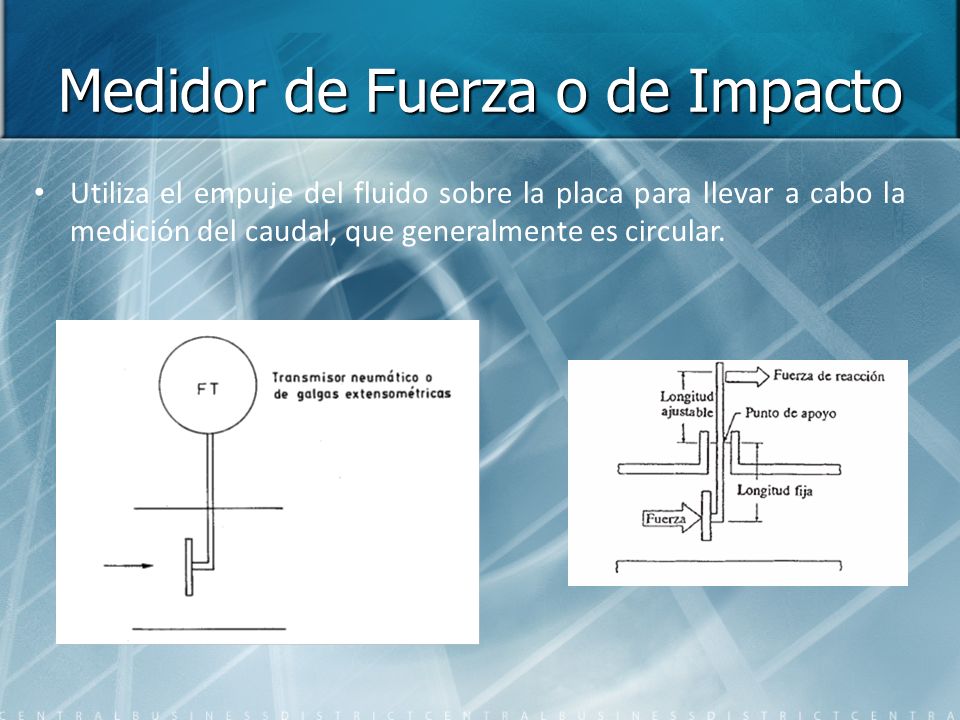

39 Medidor de Fuerza o de Impacto Utiliza el empuje del fluido sobre la placa para llevar a cabo la medición del caudal, que generalmente es circular.

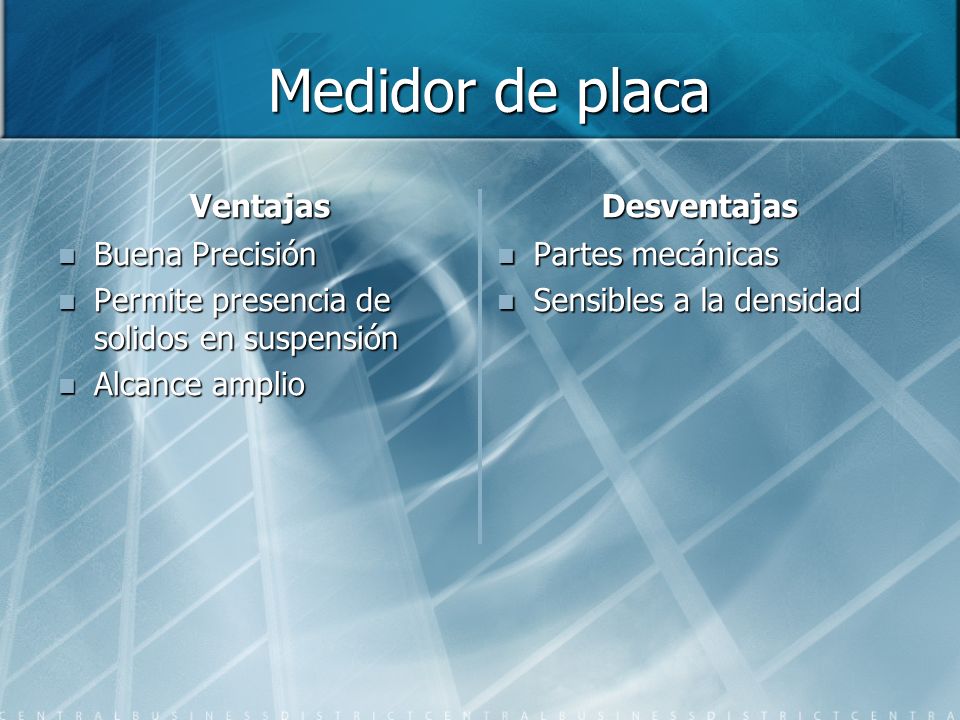

40 Medidor de placa Medidor de placa Ventajas Buena Precisión Permite presencia de solidos en suspensión Alcance amplio Desventajas Partes mecánicas Sensibles a la densidad

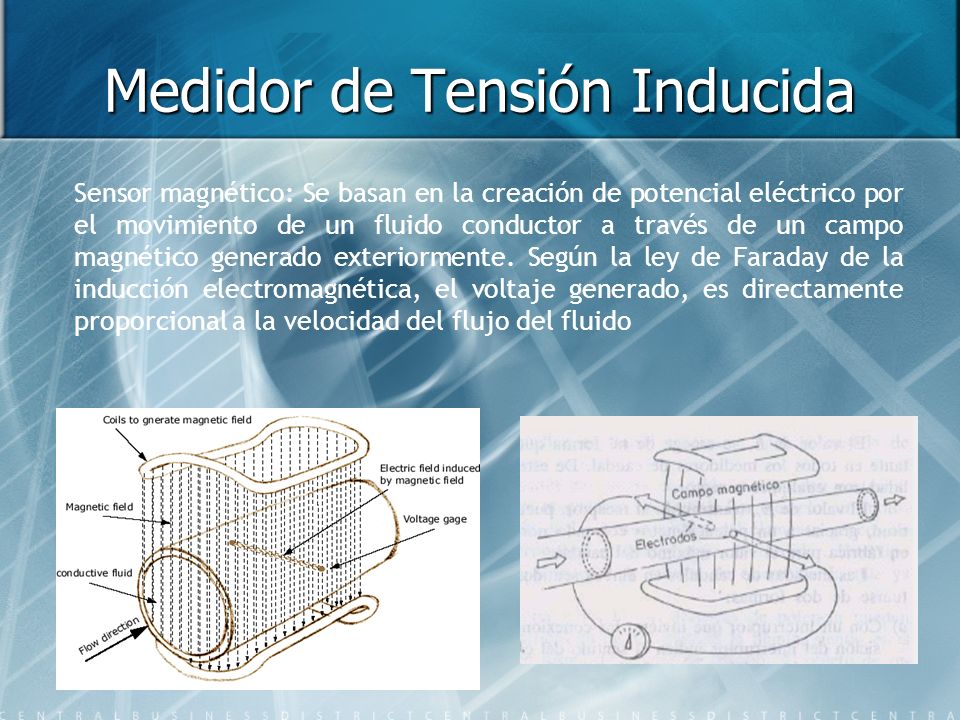

41 Medidor de Tensión Inducida Sensor magnético: Se basan en la creación de potencial eléctrico por el movimiento de un fluido conductor a través de un campo magnético generado exteriormente. Según la ley de Faraday de la inducción electromagnética, el voltaje generado, es directamente proporcional a la velocidad del flujo del fluido

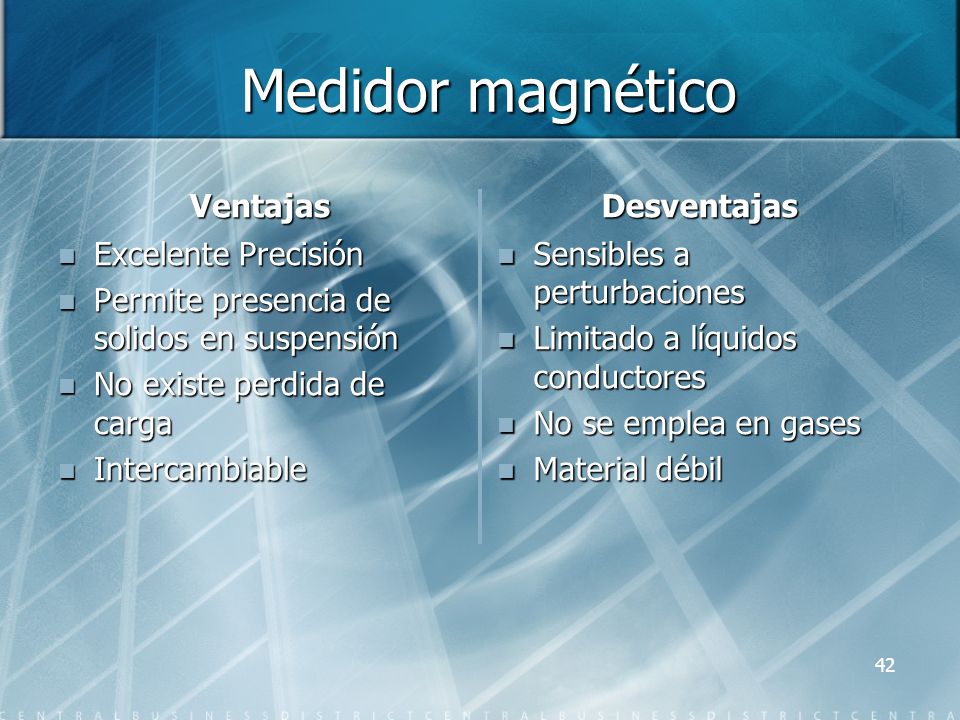

42 Medidor magnético Medidor magnético Ventajas Excelente Precisión Permite presencia de solidos en suspensión No existe perdida de carga Intercambiable Desventajas Sensibles a perturbaciones Limitado a líquidos conductores No se emplea en gases Material débil 42

43 Medidor Másico Térmico Medidor Másico Térmico Los medidores térmicos, se basan comúnmente en dos principios físicos: 43 La elevación de temperatura del fluido en su paso por un cuerpo caliente. La pérdida de calor experimentada por un cuerpo caliente inmerso en el fluido.

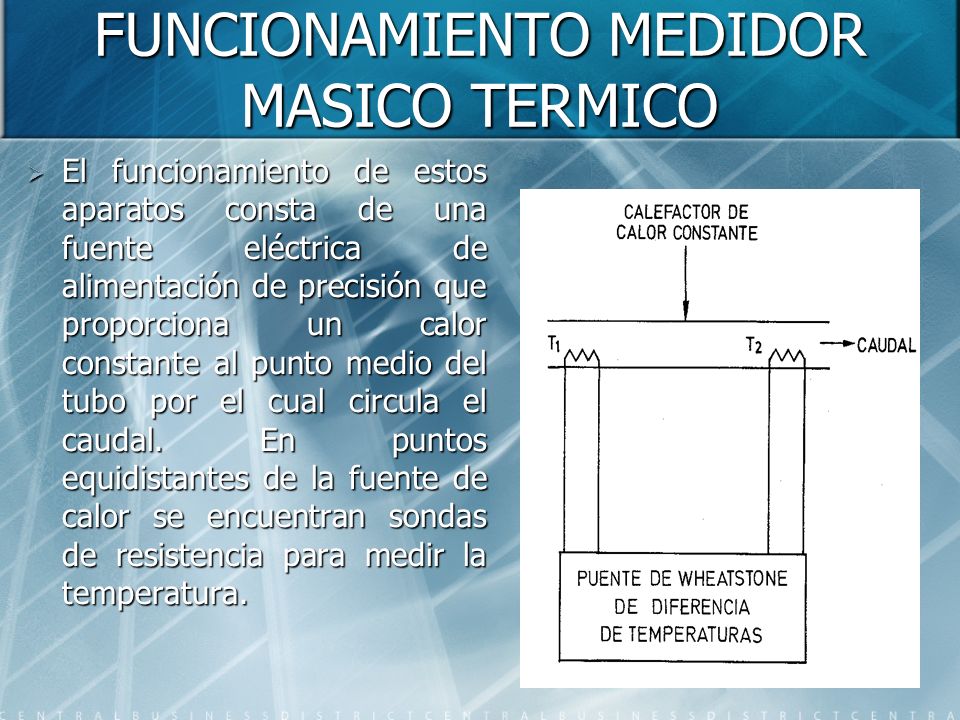

44 FUNCIONAMIENTO MEDIDOR MASICO TERMICO El funcionamiento de estos aparatos consta de una fuente eléctrica de alimentación de precisión que proporciona un calor constante al punto medio del tubo por el cual circula el caudal. En puntos equidistantes de la fuente de calor se encuentran sondas de resistencia para medir la temperatura. 44

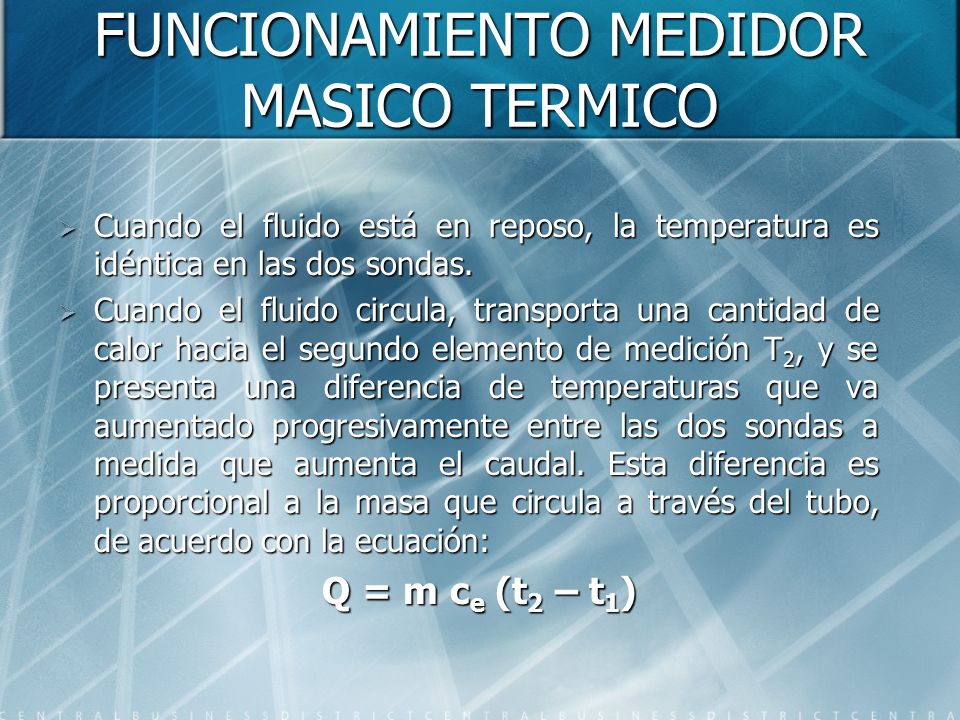

45 FUNCIONAMIENTO MEDIDOR MASICO TERMICO Cuando el fluido está en reposo, la temperatura es idéntica en las dos sondas. Cuando el fluido circula, transporta una cantidad de calor hacia el segundo elemento de medición T 2, y se presenta una diferencia de temperaturas que va aumentado progresivamente entre las dos sondas a medida que aumenta el caudal. Esta diferencia es proporcional a la masa que circula a través del tubo, de acuerdo con la ecuación: Q = m c e (t 2 – t 1 )

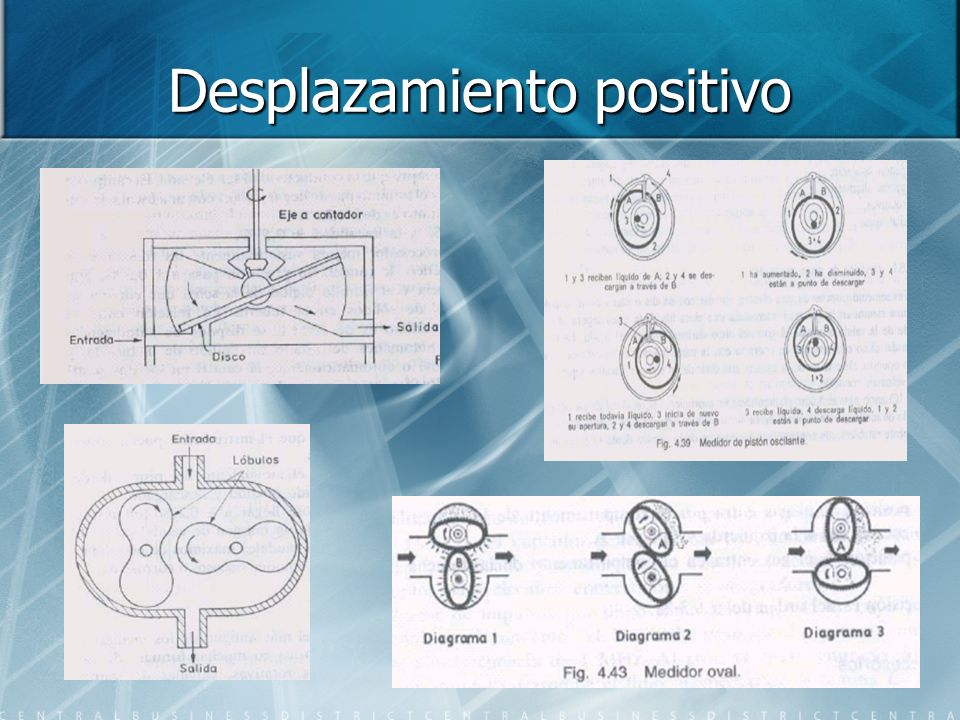

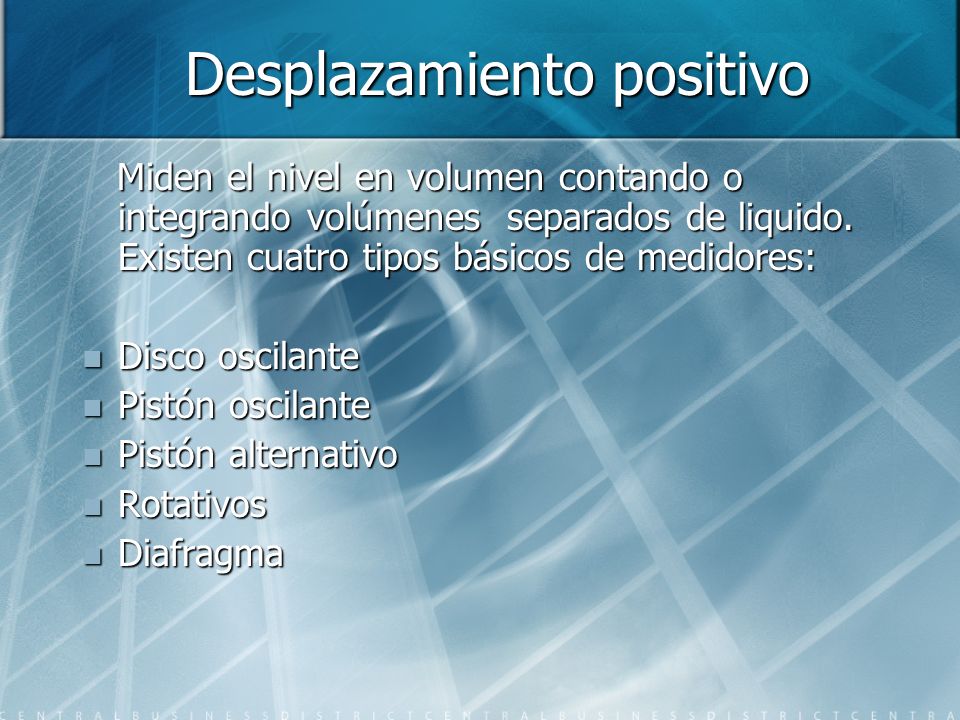

46 Desplazamiento positivo Desplazamiento positivo Miden el nivel en volumen contando o integrando volúmenes separados de liquido. Existen cuatro tipos básicos de medidores: Miden el nivel en volumen contando o integrando volúmenes separados de liquido. Existen cuatro tipos básicos de medidores: Disco oscilante Disco oscilante Pistón oscilante Pistón oscilante Pistón alternativo Pistón alternativo Rotativos Rotativos Diafragma Diafragma

47 Desplazamiento positivo
