1 PROYECTO DE ENCAUZAMIENTO DEL ARROYO ARGAMASILLA TM. ÉCIJA (SEVILLA)
18/04/2017 PROYECTO DE ENCAUZAMIENTO DEL ARROYO ARGAMASILLA TM. ÉCIJA (SEVILLA) TRABAJO PROFESIONAL FIN DE CARRERA ANGEL RUEDA LOPEZ Córdoba 23 de abril de 2010

2 ENCAUZAMIENTO DEL ARROYO ARGAMASILLA
OBJETO Y ANTECEDENTES DEL PRESENTE PROYECTO. ALTERNATIVAS. DESARROLLO DE LA ACCION. ESTUDIO HIDROLOGICO. DIMENSIONAMIENTO HIDRAULICO. DESCRIPCIÓN DE LAS OBRAS. ESTUDIO DE IMPACTO AMBIENTAL. ESTUDIO DE SEGURIDAD Y SALUD.

3 ENCAUZAMIENTO DEL ARROYO ARGAMASILLA
OBJETO Y ANTECEDENTES DEL PRESENTE PROYECTO DEFINIR LAS OBRAS NECESARIAS PARA CAPTAR LAS AGUAS DEL ARROYO ARGAMASILLA ANTES DE QUE ENTREN EN LA CIUDAD DE ECIJA, Y CONDUCIRLAS AL RIO GENIL. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

4 ENCAUZAMIENTO DEL ARROYO ARGAMASILLA
OBJETO Y ANTECEDENTES DEL PRESENTE PROYECTO Dicha actuación está al amparo del Decreto 189/2002 del 2 de julio, “PLAN DE PREVENCION DE AVENIDAS E INUNDACIONES EN CASCOS URBANOS ANDALUCES” MUNICIPIO CAUCES NIVEL DE RIESGO COMPETENCIA ECIJA GENIL A1 JUNTA DE ANDALUCIA ARGAMASILLA B ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

5 OBJETO Y ANTECEDENTES DEL PRESENTE PROYECTO

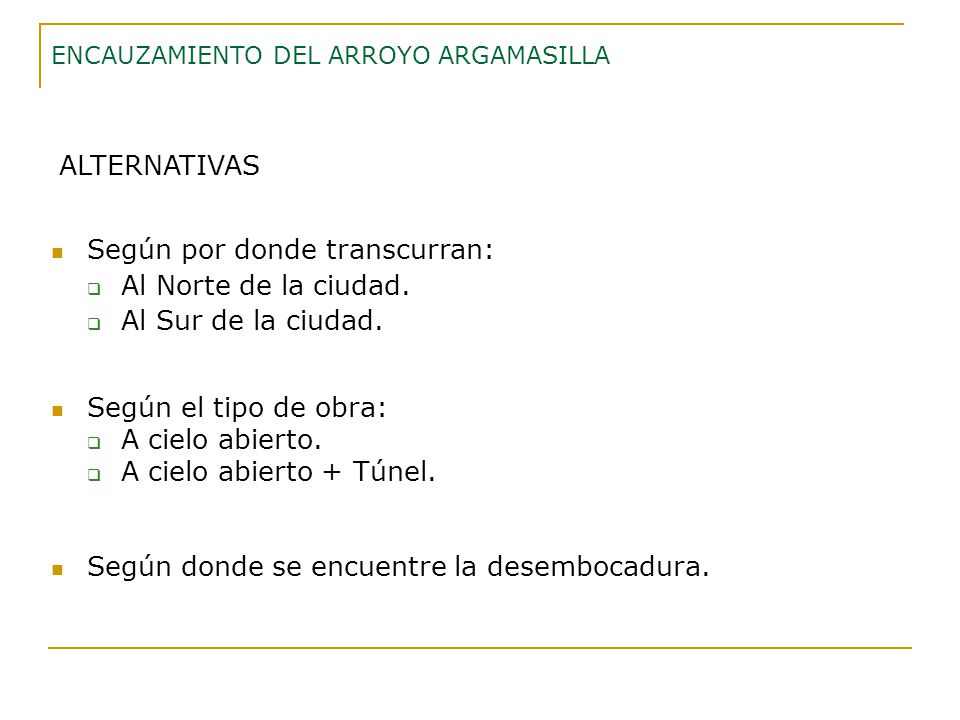

6 Según por donde transcurran: Al Norte de la ciudad.
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA ALTERNATIVAS Según por donde transcurran: Al Norte de la ciudad. Al Sur de la ciudad. Según el tipo de obra: A cielo abierto. A cielo abierto + Túnel. Según donde se encuentre la desembocadura.

7 Cotas en desembocadura
ALTERNATIVAS Alternativas Norte Poseen la misma dirección (A. B. C. D.) Atraviesan margas inestables. Excavaciones de 27m. Bordean edificios.  TÚNEL (A. C. D.) Cotas en desembocadura Norte A 97,37m Norte C 97,25m Norte D 97,58m  NO  NO  SI ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

8

9 Alternativas Sur Sin túnel (A. B. C.) Con túnel:  NO VIABLE AT BT CT
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

10 Elección de la alternativa. NORTE D
ALTERNATIVAS Elección de la alternativa. Norte D. Sur CT. Impactos: muy severo (6) a bajo (1) NORTE D VALORACIÓN MEDIOAMBIENTAL Alternativa Norte D Norte CT Impacto sobre el medio Físico 2,09 3,00 Biótico 0,47 1,00 Socioeconómico Calidad de vida 1,40 2,00 Seguridad frente a las inundaciones 0,00 Perceptual Totales 4,43 8,00 Valoración económica (€) ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

11 DESARROLLO DE LA ACCIÓN. ESTUDIO HIDROLÓGICO.
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA DESARROLLO DE LA ACCIÓN. ESTUDIO HIDROLÓGICO. Método de la Instrucción de Carreteras, 5.2. Drenaje Superficial. Valores de partida  ESTIMACIÓN DEL UMBRAL DE ESCORRENTÍA Área de las cuencas. Longitud del cauce. Cota máxima y mínima. Pendiente. Tiempo de concentración. Uso del terreno.

12 ESTUDIO HIDROLOGICO

13 ESTUDIO HIDROLOGICO ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

14 ESTUDIO HIDROLOGICO ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

15 DIMENSIONAMIENTO HIDRAULICO. Herramientas:
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA DIMENSIONAMIENTO HIDRAULICO. Herramientas: HEC-RAS. Condiciones de contorno: Cota en desembocadura en el Genil: 97,58m (Norte D) Coeficiente de Manning: 0,015 y 0,03.

16 Situaciones a tener en cuenta:
ESTUDIO HIDROLOGICO Situaciones a tener en cuenta: T=100 años. La conducción sólo entra en carga entre 2 y 3cm en el último tramo durante 15m. T=500 años. Entre la embocadura del Argamasilla y el tramo previo al túnel se produce una carga máxima de 1,6mca. Entre los pk y se produce una carga de 2mca si el nivel de aguas del Genil está al máximo. Encharcamientos en embocaduras de Cabrera y San Cristóbal. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

17 ENCAUZAMIENTO DEL ARROYO ARGAMASILLA
DESCRIPCION DE LAS OBRAS. Cajón del encauzamiento principal. Cajón del encauzamiento de los arroyos secundarios. Túnel. Embocadura de los arroyos. Emboquillados del túnel. Desembocadura en el Genil.

18 Método constructivo para los cajones. Ejecución de los muros pantalla.
DESCRIPCION DE LAS OBRAS Método constructivo para los cajones. Ejecución de los muros pantalla. Ejecución de la losa del dintel. Excavación en mina. Ejecución de la losa de la solera. Características principales en la construcción: Taladros para la inserción de las esperas. Uso de resina Epoxi en la uniones previo picado. Colocación de juntas de estanqueidad cada <25m. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

19 Método constructivo del túnel.
DESCRIPCIÓN DE LAS OBRAS Método constructivo del túnel. Emboquillado: Cajón – túnel, Túnel – cajón. Estructura: Diámetro = 7m. Longitud = 1.302m Sección = 4 capas. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

20 Excavación en mina. Condicionantes: DESCRIPCIÓN DE LAS OBRAS
T destroza-recubrimiento de sostenimiento <1h. Longitud de pase <5m. No circulará ningún vehículo por la parte superior. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

21 DESCRIPCIÓN DE LAS OBRAS
Embocaduras: Tipo ménsula Desembocadura en el Genil: Paralela al río. ENCAUZAMIENTO DEL ARROYO ARGAMASILLA

22 Ley de 7 de julio de 2007 de Gestión Integrada de la Calidad Ambiental
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA ESTUDIO DE IMPACTO AMBIENTAL. Ley de 7 de julio de 2007 de Gestión Integrada de la Calidad Ambiental Fase previa. Fase de construcción. Fase de explotación.

23 ESTUDIO DE SEGURIDAD Y SALUD.
ENCAUZAMIENTO DEL ARROYO ARGAMASILLA ESTUDIO DE SEGURIDAD Y SALUD. Protecciones: Individuales. Colectivas. Contra incendios. Instalaciones eléctricas. Instalaciones de higiene y bienestar. Formación y coordinación: Coordinador de SS en obra. Formación de los trabajadores. Presupuesto = 3,3%
